Заземляющий провод
Для обозначения заземляющего провода в большинстве случаев используется желто-зеленый цвет. Иногда можно встретить проводники с изоляцией только желтого цвета. Еще реже используется светло-зеленый цвет. Обычно такие провода маркируются символами РЕ. Однако, если заземляющий провод совмещен с нейтралью, он обозначается как PEN. Он окрашивается в зелено-желтый цвет, а на концах имеется синяя оплетка.
В распределительном щитке провод заземления подключается к специальной шине, или к корпусу и металлической дверке. В распределительной коробке соединение выполняется с аналогичными проводами, предусмотренными в светильниках и розетках, оборудованных специальными контактами заземления. Заземляющий провод не нужно подключать к устройству защитного отключения ( УЗО ), поэтому такие защитные устройства используются там, где для электропроводки применяется лишь два провода.
Как определить у проводов заземление, ноль и фазу, если нет маркировки
Определяться на практике сложнее, чем в теории. Не все производители соблюдают стандарты. Поэтому при прокладке двухфазной сети 220 V с заземлением приходится пользоваться кабелем ВВГ с голубой, коричневой и красной расцветками. Комбинации могут быть иные, однако без выполнения нормативных требований.
К сведению. В старой проводке «советских времен» цветовая маркировка отсутствует. Одинаковые белые (серые) оболочки не позволяют узнать назначение и соответствие линий с помощью простой визуальной проверки.
Для исключения проблем рекомендуется выполнять монтажные работы с применением однотипной кабельной продукции. Когда цветовая маркировка отсутствует, следует создать ее в местах соединения изолирующей липкой лентой или термоусадочной трубкой. Последний вариант предпочтителен, так как рассчитан на длительное сохранение целостности.
Ниже представлены методики определения фазных и нулевых проводов с преимуществами и недостатками каждого варианта. В любом случае сначала уточняют параметры сети. В старых домах, например, часто используют двухпроводную схему подключения с единым рабочим и заземляющим проводниками.
На рисунке представлена современная сеть с отдельным подключением заземления и рабочего нуля. Предусмотрена возможность подсоединения трех,- и однофазных нагрузок.
Определение фазы с помощью индикаторной отвертки
Прикосновение жалом такого прибора к фазному проводу замыкает цепь тока. Это сопровождается загоранием контрольной лампы или светодиода. Встроенный резистор ограничивает силу тока до безопасного уровня.
Преимущества индикатора:
- минимальная стоимость;
- компактность;
- надежность;
- долговечность;
- автономность;
- хорошая защищенность от неблагоприятных внешних воздействий.
Недостатком является ограниченная точность измерений. В определенных условиях не исключены ложные срабатывания.
Определение заземления, нуля и фазы с помощью контрольной лампы
Для воспроизведения этой технологии надо подготовить несложную конструкцию. В типовой патрон вкручивают лампу накаливания, рассчитанную на соответствующее напряжение сети. Подсоединяют провода достаточной длины для выполнения рабочих операций в определенном месте.
Далее подсоединяют один из проводов к известной нулевой линии. Другим последовательно проверяют иные жилы кабеля. Загорание лампы свидетельствует о наличии фазы.
С помощью измерительного прибора
При проверке бытовой сети 220 V не надо знать, как определить полярность. Электропитание организовано с применением переменного тока, поэтому устанавливают переключатель мультиметра в соответствующее положение. Прикосновение щупами к проводам фаза-ноль (фаза-заземление) сопровождается индикацией соответствующего напряжения (≈220 V). Разница потенциалов между нулевым проводником и заземлением минимальна.
К сведению. При проверке старой двухпроводной схемы одним из щупов касаются арматуры в бетонной плите, радиатора системы отопления, иного заземленного элемента строительной конструкции.
При переключении на постоянное напряжение мультиметр покажет, где плюс и минус. При отсутствии достоверной информации об электрических параметрах в цепи начинают с максимального диапазона измерений с последовательным переходом к меньшим величинам при недостаточной точности.
Такой «прибор» пригодится для проверки цепей постоянного тока при отсутствии специализированных средств измерения. Пузырьки около минусового провода – это выделение водорода в процессе электролизной реакции. Область возле плюса через несколько минут приобретет зеленоватый оттенок.
Использование светодиода
Контрольный прибор можно создать собственными руками по аналогии с индикаторной отверткой. Вместо лампочки устанавливают AL 307 или другой светодиод с подобными характеристиками. Последовательно в цепь добавляют резистор 100-120 кОм мощностью1-2 Вт.
Правила маркировки токоведущих частей согласно ПУЭ
Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.
Маркировка по цвету

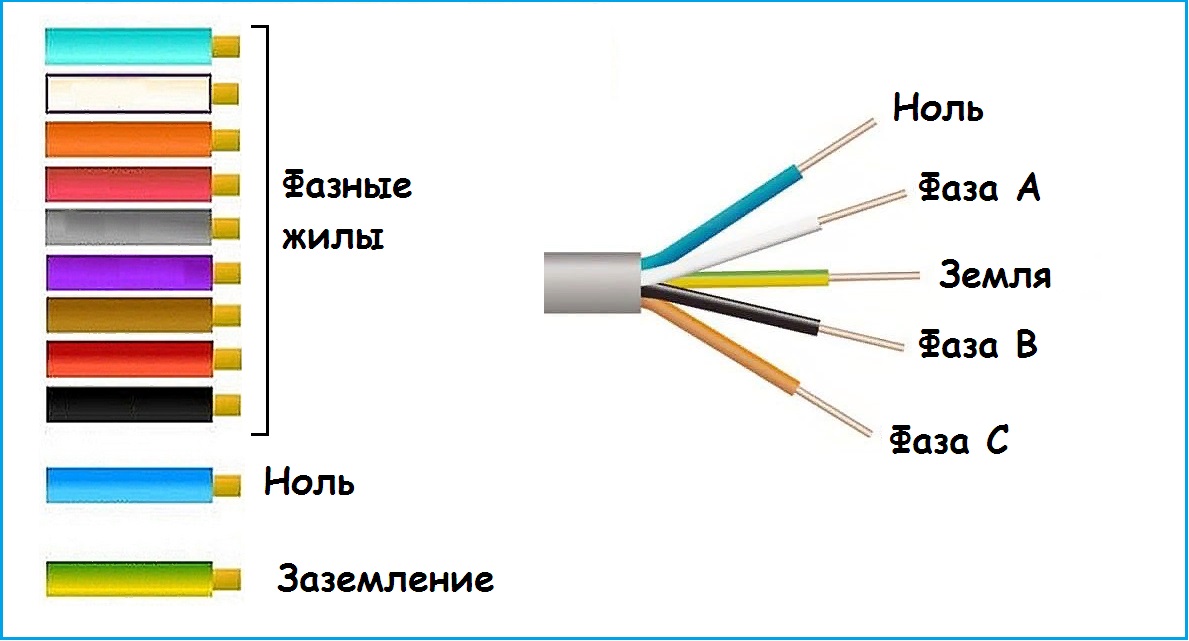

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.
Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.
- Итак:
- Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
- Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.
Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять
Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.
Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.
Буквенная маркировка проводов
Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.
- Итак:
- Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

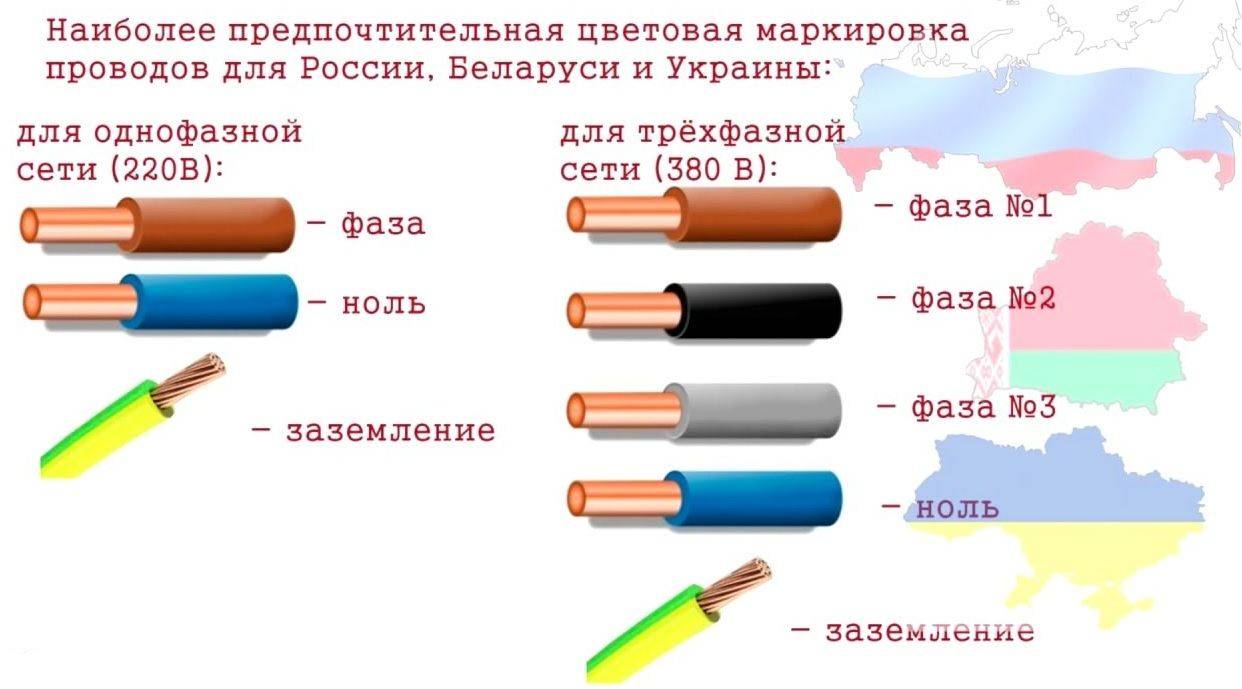

Цветовая маркировка проводов в сетях 220 и 380В
В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.
Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.
Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.
Однофазная двухпроводная сеть 220В
Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.
В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.
Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.
В домашних условиях можно маркировать жилы проводов и другими цветами.
Цветовая маркировка в однофазной трёхпроводной сети 220В
Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.
Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.
Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

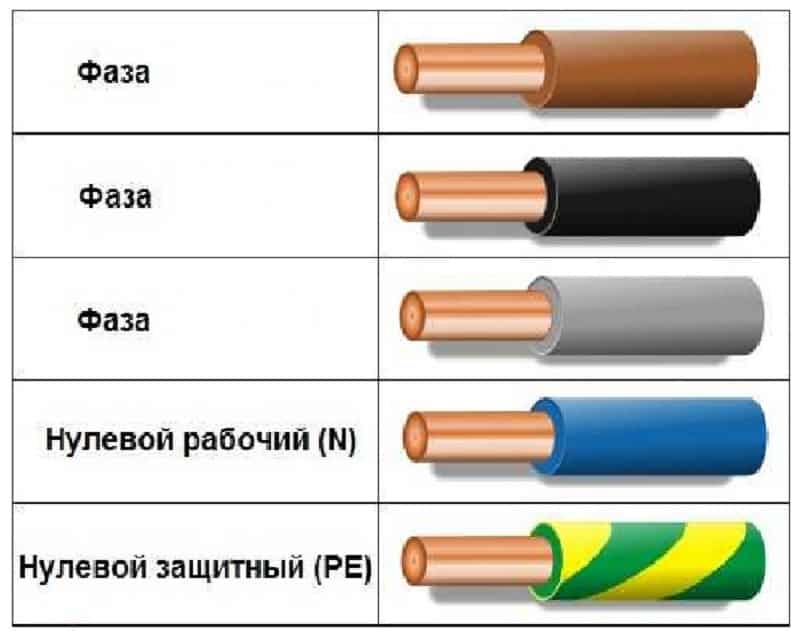

Цветовые обозначения проводов в трёхфазной сети 380В
Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е.
четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления.
Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.
Важно
И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.
Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.
Сеть постоянного тока
В электрической сети постоянного тока обычно используются два проводника. Первый проводник – это плюс, а второй проводник – это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.
По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.
Буквенно-цифровая маркировка
Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.
Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.
Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки
Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности
Рассмотрим основные требования к буквенно-цифровой маркировке проводников.
Общие принципы буквенно-цифровой маркировки
Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.
При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:
- Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
- Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
- Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
- Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
- Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
- На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.
Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре
Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок
Маркировка отдельных типов проводников
Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:
Фазные проводники:
- В однофазных цепях — буква L.
- В трехфазных цепях — L1, L2, L3.
Нулевые рабочие проводники:
Буква N.
Защитные проводники:
Буквы PE.
Совмещенные нулевые и защитные проводники:
Обозначение PEN.
Специальные проводники:
PEL, PEM и другие в соответствии со стандартами.
Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода
Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности
Примеры применения буквенно-цифровой маркировки
Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.
В однофазных цепях:
- Фазный провод L имеет маркировку L.
- Нулевой провод N маркируется буквой N.
- Заземление PE обозначается как PE.
В трехфазных сетях:
- Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
- Нулевой провод N обозначается буквой N.
- Заземление PE маркируется как PE.
При монтаже распределительных щитов:
- Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
- На многополюсных аппаратах маркируются все соответствующие контакты.
На принципиальных электрических схемах:
- Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
- Маркировка полностью соответствует выполненным подключениям на месте монтажа.
Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки
Соблюдение стандартов в маркировке критически важно для обеспечения безопасности
Цвета проводов: заземление, фаза, ноль
Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.
Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.
В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.
Как определить назначение провода — нейтраль или заземление?
L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.
Узнать, «ноль» ли это или «земля», можно так:
- Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
- Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
- Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.
В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.
Определение проводов
Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.
При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.
Цветовая маркировка проводов и кабелей в Республике Беларусь
Для начала следует понять, что цветная маркировка это отличное решение быстро определить любому мастеру (электрику, инженеру, энергетику и т.д.) какую роль выполняет тот или иной проводник в электроустановке. Но трудность заключается в том, что нет единого и точного правила для всех стран и производителей.
В каждой стране маркировка проводов по цвету разная и может значительно отличаться от нашей. В той же России столько путаницы с нормативами, что они сами не знают каких правил придерживаться.
В Республике Беларусь действуют национальные правила по устройству электроустановок ТКП 339-2011, которые частично сменили некоторые главы ПУЭ 6. В нем можно найти следующие пункты:
Давайте заглянем в стандарт СТБ МЭК 60173, на который ссылаются в данном пункте:
Обращаю Ваше внимание на четыре момента в этом стандарте:
- Четко определенно, что желто-зеленый проводник это ЗЕМЛЯ (PE)
- Голубой цвет это НОЛЬ (N)
- Рекомендуемые цвета для остальных жил : ЧЕРНЫЙ или КОРИЧНЕВЫЙ.
- Нерекомендуемые цвета для жил: зеленый, желтый, красный, серый и белый.
Не будем делать еще выводы, и продолжим изучать ТКП 339-2011:
Опять же, нам указывают что заземляющий (защитный) проводник должен быть ЗЕЛЕНО-ЖЕЛТЫЙ.и обозначаться латинскими буквами PE.
Из этого пункта понятно, что НОЛЬ (нейтральный проводник) должен обозначаться ГОЛУБЫМ цветом.
А этот пункт указывает каким цветом должны быть обозначены шины фаз, для напряжения 400 (380) Вольт:
- L1 (фаза A) – ЖЕЛТЫЙ
- L2 (фаза B) – ЗЕЛЕНЫЙ
- L3 (фаза С) – КРАСНЫЙ
Мы ознакомились с пунктами ТКП 339-2011, связанные с цветовой маркировкой. Однако ТКП 339-2011, лишь частично заменил некоторые главы ПУЭ 6. Всё остальное, чего нет в техническом кодексе 339-2011, следует искать в ПУЭ 6, действующим в Республике Беларусь. А в нем можно найти следующий пункт 2.1.31:
Выводы на данный момент просты:
1. На территории РБ действуют нормы по цветовой маркировки шин (ЖЕЛТЫЙ, ЗЕЛЕНЫЙ, КРАСНЫЙ).
2. По расцветке жил проводов:
ЗАЗЕМЛЕНИЕ (ЗЕМЛЯ) PE – всегда ЖЁЛТО-ЗЕЛЁНЫЙ
НОЛЬ (нейтральный проводник) N – всегда ГОЛУБОЙ (СИНИЙ, СВЕТЛО СИНИЙ)
ФАЗА (фазный проводник) L – может быть черного, коричневого, серого, красного, фиолетового, розового, белого, оранжевого, бирюзового цвета. Однако рекомендуется использовать приоритетные цвета для обозначения фаз: КОРИЧНЕВЫЙ (приоритет для фазной жилы №1) и ЧЕРНЫЙ (при наличии коричневой жилы, приоритет для фазы №2) .
Всё! Больше путать Вас не буду. Что указано выше это основа.
Цветовая маркировка проводов в будущем.
А теперь бонус. Что нас ждет впереди?
Рано или поздно, но мы должны будем признать европейский стандарт по цветовой маркировке МЭК 60445:2010. Например в России уже действует ГОСТ Р 50462-2009.
Особенность данного стандарта в расцветке фаз: L1 – коричневый, L2 – черный, L3 – серый.
Поэтому электрикам, которые собираются продолжать заниматься электропроводкой в будущем, следует выучить данную маркировку:
Я тоже потихоньку перехожу на европейский стандарт при сборке электрических щитов.
Для однофазных щитов, все чаще применяю провода: черный + голубой + желто-зеленый. Хотя, как показывает практика, заказчикам щитов интуитивно понятней, когда фаза обозначается красным проводом.
Для трехфазных щитов начинаю использовать расцветку фаз: коричневый, черный, серый. Ввод в таких щитах маркирую с помощью термоусадочных цветных трубок согласно нормативам ТКП 339-2011 (желтый, зеленый, красный).
Как правильно идентифицировать цветовую маркировку?
Для быстрой и правильной идентификации цвета проводов для электропроводки следует придерживаться нескольких правил:
Правило 1. Всегда использовать приоритетные цвета для проводов:
- Желто-зеленый – всегда ЗАЗЕМЛЕНИЕ.
- Голубой (может быть светло синий или синий) – это всегда НОЛЬ.
- Коричневый – это приоритетный цвет для обозначения фазы в однофазной электропроводке.
Правило 2. Если в кабеле нет коричневого, черного, серого цвета, но есть красный, то его следует делать ФАЗОЙ. У большинства красный цвет ассоциируется с фазным проводником.
Правило 3. Если в кабеле нет желто-зеленого цвета, но есть зеленый, то в однофазной электропроводке его следует делать ЗЕМЛЕЙ. Не лишним будет обозначить его желто-зеленой маркировкой (изолентой или термоусадкой).
Часто при прокладке кабеля от выключателя к распределительной коробке, желто-зеленую жилу используют как «общую фазу» для выключателя. Так делать нельзя!
Несколько примеров по правильному определению цветов в электропроводке на фото ниже:
Вот и всё, что мне хотелось вам рассказать про цветовую маркировку проводов. Теперь только остается следовать этим правилам и не создавать лишних хлопот себе и другим мастерам, при выполнении электромонтажных работ.
В чем же сущность цветовой маркировки проводов?
Маркировка проводов является острой необходимостью, а не прихотью кого бы то ни было. В первую очередь она позволяет определить назначение любого проводника, в той или иной коммутационной группе. Также цветовая маркировка существенно снижает влияние человеческого фактора и возможность ошибок при монтаже нами электрических сетей. Это снижает вероятность возникновения коротких замыканий в электрических сетях при их ремонтах и пробных пусках, и как следствие, снижает возможность поражения человека электрическим током при этом.
Цвет проводов выбирается их производителями не случайно, а строго в соответствии с действующим единым стандартом ПУЭ, где указано, что всякая проводка идентифицируется по своей цветовой окраске с соответствующими буквенно-цифровыми обозначениями.
Каждая жила в электрическом кабеле имеет свое, строго определенное предназначение и обозначается только ей присущим цветом оплетки.
Как правило, цветовая маркировка проводов делается по всей их продолжительности, но также допускается стандартом и их идентификация на концах проводящих жил и в точках соединений. Для этой цели используется цветная изолента или же термоусадочные цветные трубки-наконечники, именуемые «кембриками».
А сейчас подробнее рассмотрим цветовое исполнение проводов в сети однофазного и трехфазного тока.
 |
Маркировка проводов в силовом кабеле
