Как соединить провода в распределительной коробке

Как соединять провода с помощью монтажных колпачков и клемм

Более современный, эффективный и безопасный вариант скрутки – использование специальных монтажных колпачков. Внешне они напоминают колпачки недорогих шариковых ручек. Снаружи выполнены из негорючего изолирующего материала, а внутри металлические. Такая конструкция позволяет соединять кабели более надежно и занимает значительно меньше места внутри коробки. Происходит соединение довольно просто. Провода зачищают, немного наживляют между собой, вставляют внутрь колпачка и заворачивают до упора.

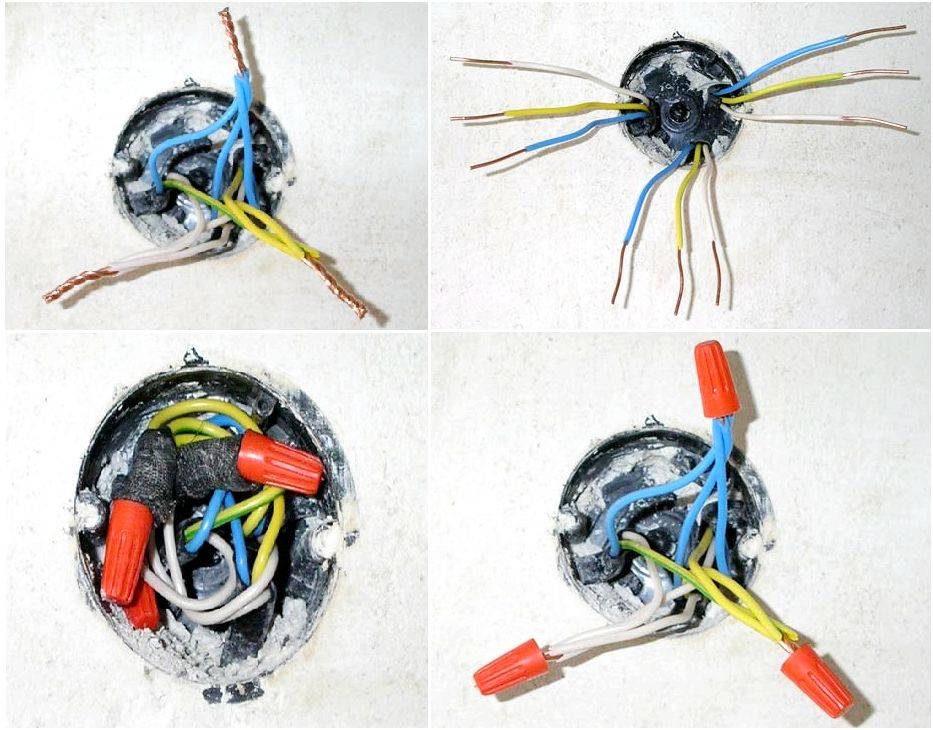

Соединение проводов монтажными колпачками

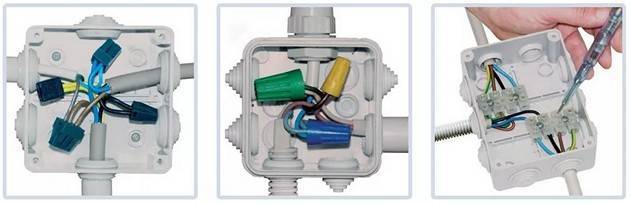

Клеммные колодки делают процесс еще проще. В продаже в специализированных магазинах есть разные варианты:

• винтовые – открытого и закрытого типа;
• для быстрого монтажа – с одноразовым плоскопружинным механизмом крепления, с многоразовыми рычажками и с электромонтажной пастой, которая предотвращает окисление и позволяет соединять провода из разных металлов.

Они очень просты в использовании, надежны и долговечны. Обеспечивают качественное соединение. Суть проста: в специальное отверстие вставляется зачищенный провод и фиксируется с помощью винта, рычага или пружинки.

Разновидности и особенности распределительных коробок

В зависимости от условий (толщина стен, этап ремонта), можно использовать коробки двух типов:

• внутренние, для которых в стене фрезой высверливается отверстие нужного диаметра и глубины,
• наружные, которые крепятся поверх стены.

Конечно, с точки зрения дизайна предпочтительнее первый вариант, тем более что крышку такой распределительной коробки можно спрятать за отделочными материалами. Главное предварительно составить схему электрики в доме, чтобы потом, в случае ремонта проводки, не искать ключевые узлы. У наружных коробок, которые, конечно, трудно будет спрятать или замаскировать, есть свое преимущество: в случае неполадок вам не придется портить финишное покрытие стен. По форме, размеру и материалу распределительные коробки также весьма разнообразны.

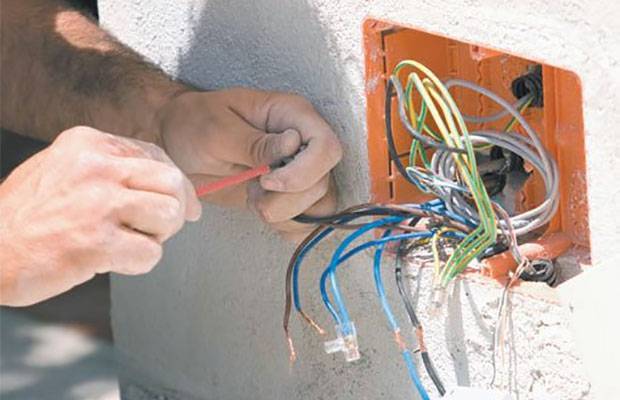

Монтирование распределительной коробки

С формой и размером обычно определяются в зависимости от сделанных строителями отверстий, или по имеющимся в наличие фрезам или коронкам, которыми эти отверстия будут делать.  Главное, чтобы размер соответствовал количеству проводов, которые предполагается соединять. Это напрямую влияет и на удобство, и на качество работы. Материал большой роли не играет, все представленные на рынке варианты долговечны, и выбор обусловлен в первую очередь личными предпочтениями и финансовыми возможностями. Единственный важный момент – если вы использовали гофрошланг, покупайте коробки, в которых предусмотрено его подсоединение.

Почему не стоит пренебрегать распределительными коробками?

1. Они облегчают ремонт электропроводки, помогают найти поврежденный участок и заменить его.
2. Чаще всего соединения проводов становятся слабыми местами системы и периодически выходят из строя. В коробке их легче осмотреть еще на этапе профилактики.
3. С точки зрения пожарной безопасности коробки существенно повышают устойчивость дома перед огнем.
4. Экономят время и деньги, поскольку без них кабель придется тянуть от электрощитка к каждой розетке. Кстати, как разобраться в многочисленных брендах розеток, можно прочесть в статье на нашем сайте со ссылке.

Что такое коробка

Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.

По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.

Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.

Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.

Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.

Скрутка одножильного с многожильным проводом

Одна из самых проблематичных ситуаций, это когда нужно соединить жесткий одножильный провод с гибким многожильным.

Простая накрутка одного вокруг другого здесь не проходит. При малейшем усилии гибкий проводник элементарно съезжает и стягивается.

Что же делать? А делать в этом случае нужно вот так.

Для этого зачищаете оба проводника и начинаете обвязку моножилы вот с такой петельки.

Далее уже по привычному сценарию.

В конце загибаете пассатижами кончик одножильного провода во внутрь.

Важно! – Для качественного контакта, полученное соединение все-таки лучше пропаять.

Не забывайте, что подобным образом вы создали “нормальный” контакт с точки зрения механики, а не электрики.

Параллельное соединение двух моножил (для распредкоробок)

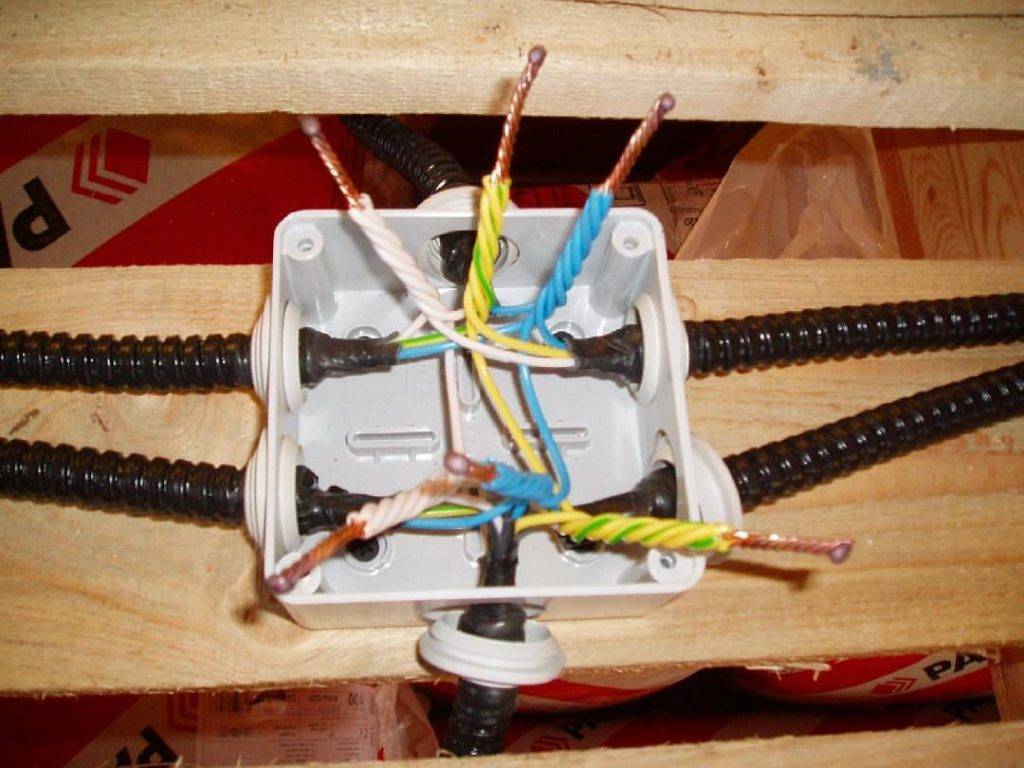

В распредкоробках провода чаще всего соединяют не последовательным, а параллельным способом. Тесные условия не дают возможности развернуться как следует.

При этом основное контактное пятно находится в начале скрутки, а не в конце. Посмотрите, к примеру на разницу длины гильз ГМЛ, которые используются при последовательном и параллельном соединении проводников методом опрессовки.

Поэтому зачищать жилу более чем на 5см опять же нет никакого смысла. Так делают только для ручной скрутки без пассатижей.

Загибают кончик под 90 градусов, и все сворачивают руками.

Жилы можно скрутить элементарной косичкой, либо более изощренным методом.

Первый вариант самый распространенный и в дальнейшем без проблем позволяет дополнить контактное соединение как пайкой, так и сваркой.

Для скручивания вторым нестандартным способом, есть специальные насадки на шуруповерты. Подробнее

Без пайки и сварки неплохо помогают СИЗы.

Только провода при этом нужно изначально скручивать именно колпачком, а не пассатижами.

Не зря отдельные модели имеют для этого “крылышки”.

Еще один из альтернативных способов здорово повышающих производительность труда – вставить СИЗ-8 в шуруповерт и с его помощью, как насадкой, накручивать провода.

Но сейчас не об этом. Хотите подробнее ознакомиться с разновидностями СИЗов (некоторые из них вместе с проводами после соединения можно даже закапывать в землю!) читайте отдельную статью.

Итак, для нестандартной ручной параллельной скрутки зачищаете одну жилу в два раза больше другой.

Прикладываете оба провода рядом и аккуратно начинаете обвивать длинный проводник вокруг короткого.

Дойдя до середины, загибаете конец второй моножилы и с усилием придавливаете ее пассатижами к первой.

Отпайка от цельного провода в сторону

Если вам нужно сделать отпайку в сторону от цельной моножилы одним гибким многожильным проводником, то здесь поступаем следующим образом.

Снимаете изоляцию с цельного провода, не разрезая саму жилу. Раздваиваете многожильный проводник и скручиваете две косички.

Далее, вставляете это в середину цельного и делаете пару оборотов.

После этого плотно обматываете каждую косичку вокруг основного.

Для отпайки многожила-многожила проделываете “отверстие” в основном проводнике.

После чего вставляете в него отпаечный.

Разделяете жилки пополам и наматываете одну половинку направо, другую налево.

Получается “крепкое” и надежное соединение буквой Т.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

• Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
• Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке. Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве. Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

• Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
• «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
• После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Спайка или сварка проводов в распределительной коробке

Спайка потребует от вас определенного времени и навыков, но при этом обеспечит хороший результат. Как и в предыдущих случаях, провода нужно зачистить, нанести на них с помощью горячего паяльника канифоль, затем скрутить, как в самом первом способе, и нанести на скрутку расплавленное олово, пока контакт не станет монолитным. Дополнительно его лучше обмотать изолентой.

Сварка проводов

Метод сварки требует наличия специального оборудования, но обеспечивает самый надежный контакт, поскольку в результате проделанной работы получается, по сути, единый провод. Последовательно процесс выглядит следующим образом:

Контакты зачищаем и скручиваем традиционным способом

Важно убрать всю оплетку, можно пройтись по ним наждачкой.
Насыпаем специальный сварочный флюс в углубление электрода сварочного аппарата. Аппарат, разумеется, нужен электрический – инверторный, а флюс – подходящий к металлу проводов.
Включаем сварочный аппарат, подносим электрод к месту сварки и ждем до образования шарика – контактной точки.
Убираем остатки флюса, наносим лак и изолируем.

Как сваривать провода из скруток: что важно учитывать

Этот способ основан на создании местного разогрева конца скрутки до температуры расплава металла с последующим его застыванием в виде контактного шарика.

Работу можно выполнять самодельным понижающим трансформатором напряжением порядка 24 вольта и мощностью от 1 киловатта.

Но лучше пользоваться инвертором, выдающим постоянный ток. Для создания дуги применяют угольный электрод, которым касаются места сварки. Его можно заменить графитом.

Второй контакт цепи образуется через обжим клещами противоположной части скрутки около изоляции. Их широкие губки служат радиатором охлаждения, отводят тепло от диэлектрического слоя, предохраняя его от перегрева и повреждений.

Силу тока около 30-80 ампер и длительность его протекания порядка секунды подбирают опытным путем в зависимости от конструкции сварочного аппарата, химического состава и толщины жил.

При работе на высоте под потолком провода удобно расположить вниз.

На конце сварки образуется каплевидный сплав формой контактного шарика.

Чтобы обеспечить надежный контакт вначале надо потренироваться на контрольном образце. Маленький ток плохо нагреет место соединения, а завышенный передаст излишнюю температуру слою изоляции, пережжёт металл.

Пробную сварку оценивайте как на механическую прочность, так и по создаваемой структуре сварного шва.

На что следует обращать внимание

Вертикальное расположение скрутки при сварке позволяет расплаву лучше заполнять пространство между медными проводами, придавая капле металла форму сферы.

Работать надо в защитных рукавицах, использовать маску сварщика для защиты глаз, специальную обувь. Можно легко «нахвататься зайчиков» или «поймать» каплю расплавленного металла на одежду либо обувь.

После сварки одного соединения лучше выждать небольшое время и дать ему остыть, а потом переходить к обработке следующего. Эта рекомендация предотвратит случайный ожог.

Оголенные жилы после сварки изолируют, надевают термоусадочную трубку, обрабатывают промышленным феном.

Затем провода укладывают в распаечную коробку, закрывают крышкой.

Монтаж коробки

Для удобства все линии следует промаркировать

Место ее установки необходимо продумать. Ведь к ней должен обеспечиваться быстрый доступ. При вмонтировании коробки в стену для нее готовят отверстие в виде углубления. Далее она крепится с помощью раствора алебастра.

Для подвода проводов в стенах готовятся штробы. Все жилы укладываются в защитные пластиковые или металлические трубы. Одновременно делают каналы для подрозетников. Все жилы в целях безопасности обязательно маркируются. Кабель, идущий непосредственно от щитка, обозначается словом «ввод». Он должен иметь 2-3 жилы и сечение 4 мм2.

Для освещения используются жилы 1,5 мм2, для розеток 2,5 мм2. При составлении схемы соединения проводов в распределительной коробке фаза должна идти к фазе (белые провода), заземление соответственно только к заземлению (жилы светло-зеленого цвета), а нуль только к нулю (цвет жил голубой).

При укладке проводов в распредкоробку между ними оставляют небольшое расстояние (припуск) около 1 см. При использовании любого из методов соединения жил их обязательно изолируют пластиковыми колпачками или обычной изолентой.

При диагностике собранной сети подключают самый мощный прибор и проверяют, не появился ли нагрев жил. Если это произошло, распредкоробку разбирают и ищут соединение с недостаточной площадью контакта. Возможно также, что были использованы жилы недостаточного сечения. В этом случае их заменяют.

При соединении алюминиевых проводов в распределительной коробке следует быть предельно осторожным. Достаточно небольшого нажима, и хрупкая жила тут же растрескается.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

Схема расключения розетки в распределительной коробке

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

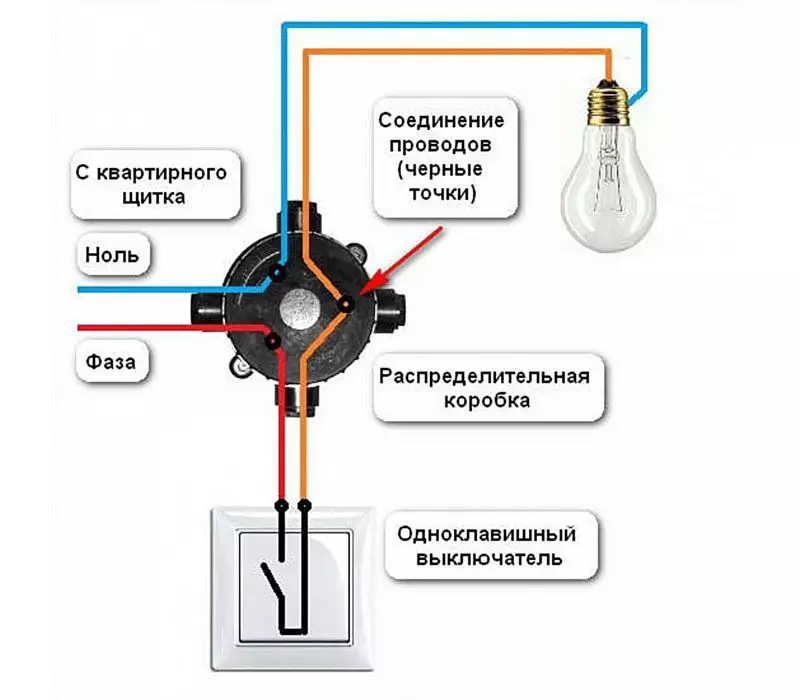

Подключение одноклавишного выключателя в распредкоробке

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

Схема подключения двухклавишного выключателя

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Схема подключения проводов для двухклавишного выключателя

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.

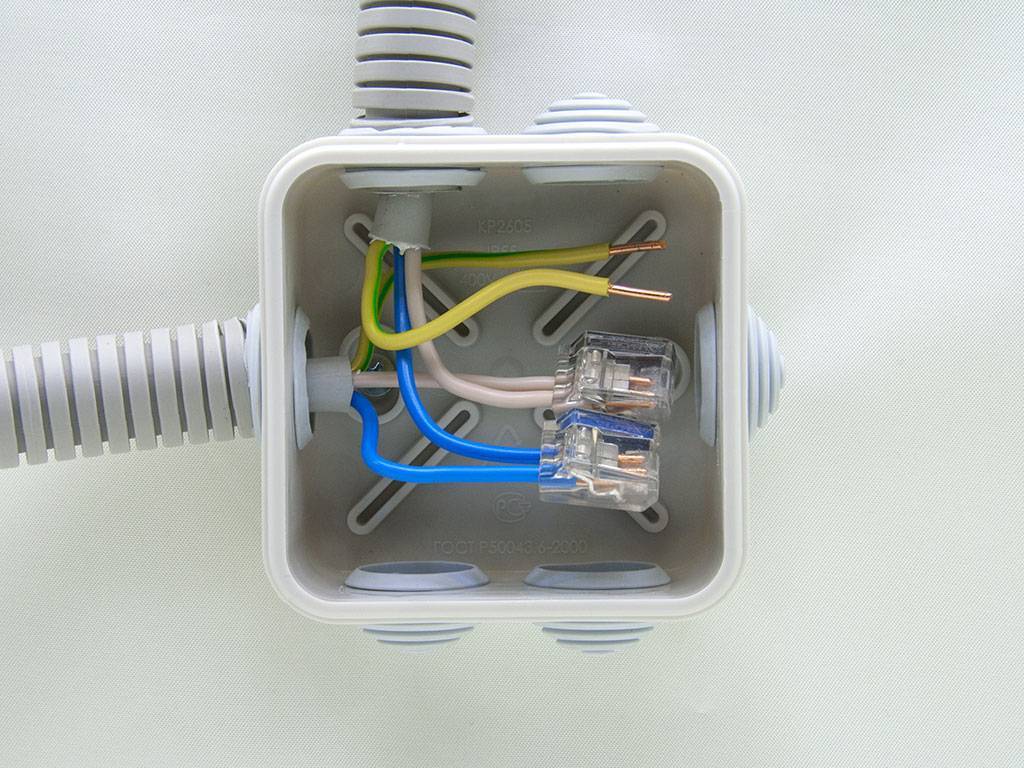

Самозажимные клеммники WAGO: плюсы и минусы конструкций

Эта технология соединения электрической схемы основана на быстром создании контакта с проводом при его прижатии отдельным ножом-пластиной к клеммной перемычке за счет переключения механического рычажка.

Подвижная клемма ВАГО, обеспечивая хорошее удержание жилы, немного деформирует металл провода. Это ее недостаток.

Если контакт будет не плотный, то WAGO может просто выгореть при максимальных токах. По этой причине эту конструкцию лучше тоже использовать для осветительных устройств, но не розеточных групп.

Если схема подвергалась перегрузкам или протеканию токов коротких замыканий, то состояние контактов лучше проверить.

ВАГО производятся большим количеством серий и конструктивных исполнений с возможностью одновременного подключения от 2 до 8 жил поперечного сечения 0,75÷4 мм кв.

Они имеют много особенностей, например, клеммы WAGO серии 2273-244 снабжаются контактной пастой для алюминиевой жилы. В них можно стыковать различные металлы.

Чтобы вам было легче понять, как соединять провода правильно рекомендую посмотреть видеоролик владельца Советы электрика. Он сравнивает показатели нагрева различных соединителей при номинальном токе.

Работа спорная, поэтому по ней много комментариев, высказывающих разные мнения. Посмотрите их тоже: польза очевидна.

Каким способом лучше всего соединять провода в распределительной коробке

Выше представленны все разрешенные методы, которыми можно соединять электрические провода в распределительной коробке, при монтаже проводки в квартире или доме. Каждый из них имеет свои особенности, сильные и слабые стороны. Очевидно, что выбор стоит делать между двумя:

1. Сварку проводов, однозначно нужно рассматривать в первую очередь, т.к. такой метод соединения проводов гарантирует максимальную надёжность всей проводки. Если вы хотите быть полностью уверенными в своей электросети, а как известно соединения самые узкие места любой электропроводки, я рекомендую взять сварочный аппарат в аренду, купить или собрать самому, чтобы иметь возможность сварить провода в коробках.

2. Соединение проводов самозажимными клеммами, подойдёт для тех, кто хочет сделать проводку быстро, при этом получив достаточно качественное соединение

Очень важно в таком случае, правильно рассчитать электропроводку и не перегружать её. Очень многие электромонтажники, не только самоучки, выбирают в последнее время именно клеммы, из-за простоты и скорости монтажа. Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы

Выполнять опрессовку, я бы рекомендовал лишь в случаях, когда у вас уже есть специализированное оборудование (пресс-клещи) и материал — гильзы.

А если вы знаете, еще удобные разрешенные способы соединения проводов при электромонтаже – оставляйте комментарии. Кроме того, напишите о вашем опыте, какому способу соединения и почему вы отдаёте предпочтение. Думаю, это будет полезно всем! Так же, как обычно, приветствуются любые комментарии по теме, вопросы, обсуждения!

Сжим

Зажимной метод самый доступный из способов соединения проводов. Его принцип довольно прост, токопроводящие жилы кабелей или проводов, стягиваются, сжимаются, друг с другом, с помощью различного рода соединителей (винтовых, пружинных и т.д.). Самым ярким представителем этого способа соединения проводов являются клеммы.

Клеммы, для соединения жил при монтаже электропроводки, чаще всего бывают или винтовыми – где провода стягиваются в общей колодке винтами, или самозажимными — в которых жилы проводов зажимаются между подпружиненных пластин.

Винтовые клеммы, чаще всего используются для подключения электрооборудования, при соединении кабелей в распределительных коробках их не применяют. Одним из главных недостатков винтового соединения, является то, что со временем контакт ослабевает и винт необходимо затягивать. Если этого не делать место соединения начнет греться и в результате это может стать причиной возгорания либо нестабильной работы электросети.

Самозажимные клеммы, на основе плоскопружинного зажима (крепеж под пружинящими пластинами), идеально подходят для соединения жил кабелей или проводов при монтаже электропроводки. Для того, чтобы соединить провода, достаточно поместить оголенные жилы в разъемы клемм, где они автоматически зафиксируются и будут связаны между собой через токопроводящий материал внутреннего механизма клеммы.

И хотя такое соединение получается не таким надежным как при сварке, используется оно при монтаже электропроводки очень часто. В первую очередь из-за простоты и быстроты монтажа. Достаточно только снимать изоляцию с жил кабелей и помещать их в клеммы.

Главным же недостатком такого способа соединения, является необходимость покупки качественных самозажимных клемм. Кроме того, довольно неоднозначно проявляют себя такие соединения во многих экстремальных ситуациях, которые, к сожалению, могут возникнуть в процессе эксплуатации электросети.

Опытные электромонтажники, стараются использовать самозажимные клеммы лишь на группы освещения, а соединения кабелей идущих, например, на розетки выполняют сваркой.

Если вы решили делать проводку в квартире своими руками, то соединение самозажимными клеммами для вас будет самым предпочтительным вариантом. Главное, это использовать клеммы, специально предназначенные для коммутации силовых цепей и рассчитанных на это. Еще одним плюсом является то, что такие соединения нет необходимости дополнительно изолировать, что так же очень сильно экономит время.

Еще есть клеммы с рычажковым зажимом, в них фиксация жилы происходить при закрытии рычага, а при его открытии она снова освобождается. Такую клемму можно использовать многократно, но они достаточно объемные и дорогие, поэтому используются при соединениях в распределительных коробках редко. Главное их преимущество над самозажимными клеммами – возможность соединять многопроволочные провода, без дополнительной подготовки жил.
