Бур для ударно-канатного бурения своими руками
Пробурить скважину на участке можно не только вращением бура, но и ударно-канатным методом. Для этого вида работ нужна специальная установка, которую тоже можно сделать самостоятельно из подручных материалов.
Имея такое оборудование все работы можно выполнить вообще без помощников, поэтому рассмотрим и процесс изготовления ударного бура.

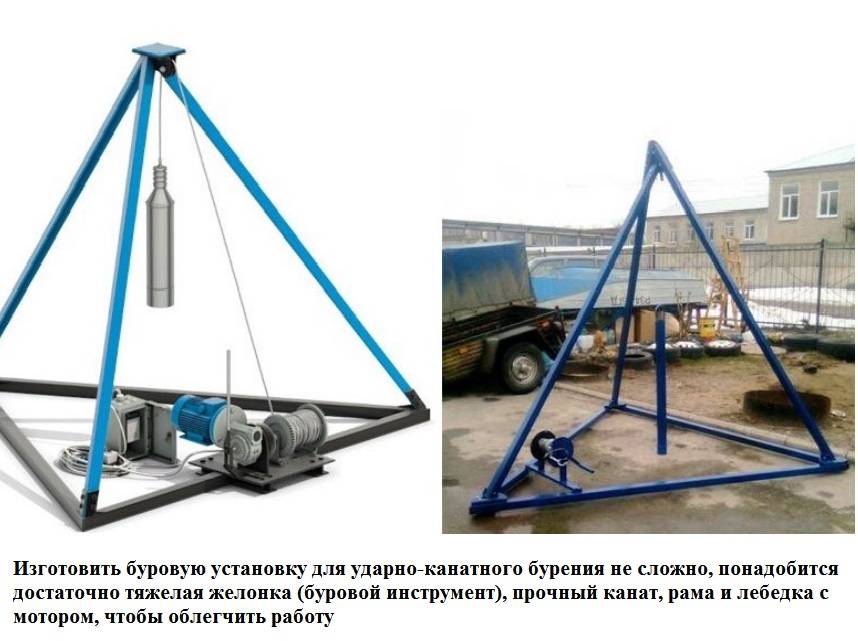

Для бурения скважины ударно-канатным способом нужно не так уж много: устойчивая рама-тренога, сам ударный бур, прочный трос и лебедка
Чтобы понять, что и как мы будем мастерить, рассмотрим в общих чертах суть ударно-канатных работ.
С большой высоты в намеченное с помощью лопаты или шнека место будущей точки водозабора сбрасывается труба-снаряд – желонка для скважины. Вверху к буру приваривается проушина для троса.
Сбоку в верхней части вырезается отверстие для извлечения пробуренной породы.
- Желонка – буровой инструмент, для изготовления которого нужна труба диаметром от 80 до 160 мм. Удобная для самостоятельного бурения длина 1,2 – 1,5 м.
- Внизу желонки устраивают клапан, который перемещается при проталкивании грунта в полость. Захватив пробуренную породу, клапан закрывает отверстие.
- В вершине желонки устраивают приспособление для подсоединения снаряда к тросу. Он необходим для извлечения бура из скважины.
- Для выгрузки удерживаемой клапаном породы в трубе вырезают окно. Извлеченную из скважины желонку переворачивают и освобождают от грунта.
Нижняя кромка затачивается или оснащается зубьями, оптимизирующими рыхление грунта. На 5 – 7 см выше условного дна внутри трубы устраивают шариковый или лепестковый клапан для захвата и удерживания разрыхленной породы.
Несвязные частицы грунта задерживается внутри желонки благодаря клапану, расположенному внизу корпуса. У шнека, колокола, стакана нет таких преимуществ.
Редко для бурения скважины используется только один снаряд. Чаще всего они применяются в комплексе: глинистые породы бурят шнеками или стаканами, рыхлые и водонасыщенные проходят желонкой
Наполненную желонку извлекают из ствола с помощью лебедки, переворачивают вниз отверстием и очищают ударами тяжелого молотка.
Затем процесс ударно-канатного бурения возобновляется и повторяется, пока на месте падения бура не образуется скважина той глубины, которую и планировалось получить.
Не обязательно покупать готовую установку – можно самостоятельно изготовить желонку для бурения и чистки.
Если сделать такой ударный бур достаточно тяжелым, то этим днищем он будет резать грунт, словно масло, и не позволит ему высыпаться из своей полости обратно
Создавать один бур в этом случае бессмысленно, поэтому расскажем, как соорудить всю буровую установку вместе со снарядом.
- Выбираем место, где по нашим расчетам и предположениям должна располагаться скважина. Намечаем его, сделав с помощью обычной лопаты небольшое углубление.
- Устанавливаем над ямкой треногу высотой 2-3 метра. Вершину треноги оснащаем хорошо закрепленным блоком для каната. Понадобится ещё и лебедка, которую прикрепляем к опорам. Хорошо, если имеется электрическая лебедка, но ручная тоже подойдет.
- Подготавливаем сам ударный бур. Для этой цели нам будет нужна толстостенная труба, диаметр которой соответствует размеру шахты будущей скважины.
Для изготовления бура берем полоску толстого металла и привариваем её к верхней оконечности трубы, расположив её перпендикулярно продольной оси снаряда.
По осевой линии нашей трубы в приваренной металлической полоске высверливаем отверстие, соответствующее толщине каната, на котором будет закреплен снаряд.
Нижний торец трубы тоже нуждается в обработке: можно сделать на нем зубчатую или кольцевую заточку. Если имеется муфельная печь, можно закалить в ней бур после процедуры заточки.
Бур для ударно-канатного бурения не так-то легко очистить от набившегося в него грунта. Чтобы ускорить эту рутинную операцию, можно сделать не окошко-отверстие, а вертикальную прорезь, проходящую почти через 2/3 в верху трубы.
Колокол – часть ударного бура. Он легко очищается от грунта и может быть заменен, например, на долото, если в процессе бурения скважины попадётся камень
Так вот, если её мощность все же позволяет, снаряд можно утяжелить, разместив в верхней части трубы съёмные металлические грузы.
Сдача скважины в эксплуатацию
Когда бурение скважины производилось не своими руками, а с помощью сторонней компании, то перед тем как принимать работу необходимо затребовать следующие документы:
- паспорт скважины;
- гидрогеологическое заключение о реализации проекта;
- акт проделанных работ;
- разрешение санэпидемстанции.
Когда же все работы будут происходить своими руками, то в этом случае главное не спешить, а внимательно посмотреть обучающее видео, соблюдать все основные моменты процесса бурения и выдерживать технологию. Причем помните, что лишь выбор качественных материалов (в числе которых, насос и трубы) будет залогом продолжительной работы скважины.
При выполнении скважин на воду, как и при всяком производственном процессе, исполнители стремятся к повышению производительности, а также эффективности процесса. Касательно упомянутого процесса – это увеличение скорости бурения шурфа и оптимизация непроизводительных потерь на вспомогательных операциях. Первый фактор может быть улучшен размягчением пород, если подать в рабочую зону воду. Она же поможет увеличить живучесть бурового инструмента в результате его интенсивного охлаждения и смазки, особенно, если жидкость представляет собой глинистый раствор с антифрикционными добавками. Здесь возникает противоречие между вращательным движением буровой колонны и неподвижным положением подающего жидкость устройства. Оно разрешимо, если применить вертлюг для малогабаритной буровой установки.
Рис.1. Вертлюги буровые для МГБУ, справа – самодельный, слева – в промышленном исполнении
Как видно из рис.1 (левый) это изделие состоит из нескольких несложных деталей:
- верхний и нижний фланцы;
- внутренние перегородки с проточками под уплотнительные кольца в количестве 2-х штук;
- корпус, изготовленный из обрезков толстостенной трубы;
- пруток металлический;
из стандартных деталей применены следующие:
- подшипники шариковые;
- кольца уплотнительные круглого сечения.
Очевидно, что такой узел можно изготовить своими руками при наличии доступа к токарным работам, нужно только сделать чертеж или эскиз каждой детали.
Возможны различные конструктивные решения с использованием сальниковых уплотнений, других типов подшипников и прочее, обеспечивающих основное назначение узла – прерывание вращательного движения буровой колонны и подача внутрь ее воды, воздуха или глинистого раствора.
Простые методы бурения скважин
Шнек для бурения.
Зная плотность грунта и глубину расположения водоносного слоя, можно выбрать метод бурения. Ручной способ предусматривает выработки до 20 м, при более глубоком залегании нужно применять специальное оборудование.
Для организации водоснабжения своими руками подойдут следующие приемы:
- шнековый;
- роторный;
- ударно-канатный.
Способ 1: бурение шнеком
По этой технологии отверстие пробивают с помощью специального бура — шнека. Механизм представляет собой стальную трубу с выстроенными по спирали металлическими лопастями. При вращении инструмента лопатки врезаются в почву, происходит движение вдоль стенок выработки.
По достижении расчетной глубины агрегат извлекают, очищают от прилипшей глины, наращивают штангу и вновь опускают в скважину. Процесс повторяют до появления на конце шнека сильно увлажненного грунта.
Затем монтируют фильтр и опускают обсадные трубы, подключают насос, промывают выработку, оборудуют оголовок. Такой метод предназначен для организации точек водоснабжения не глубже 25 м.
Способ 2: роторное бурение
Роторное бурение.
Технология ведения работ заключается в том, что роторный двигатель, расположенный над отверстием, вращает колонну из стальных труб со скоростью 35 об/мин. На конце рабочей штанги крепятся лопастные или шарошечные долота, с помощью которых и происходит процесс бурения.
Во время работы установки в скважину подается промывочный раствор для извлечения шлама и охлаждения режущего инструмента. Использование роторного способа допускается при глубине выработки до 30 м.
Способ 3: бурение желонкой, ударно-канатный метод
Порядок выполнения работ:
- Предварительно оборудуют шурф высотой 1,5-4,5 м, монтируют кондуктор для уплотнения стенок и контроля вертикального уровня.
- Над отверстием устанавливают буровой станок.
- На забой с высоты 0,5 м сбрасывают земснаряд — стальную трубу с долотом.
- Затем поднимают приспособление и повторяют процедуру, при этом каждый последующий сброс выполняют с поворотом ударника на 15-30°.
- Грунт извлекают желонкой — трубой, имеющей сверху заглушку, а снизу дисковый клапан, который при ударе о дно скважины открывается и пропускает породу внутрь. При подъеме механизма заслонка падает и препятствует высыпанию шлама.
- Устанавливают обсадные трубы.
- Внутрь последней штанги монтируют фильтрующий элемент.
- Зазор между стенками выработки и трубой уплотняют тампонажным раствором, сальниками из резины или смоляной прядью.
Рекомендуемая сфера применения этого метода:
- в безнапорных пластах;
- для горизонта из мелкого песка;
- при глубине до 150 м.
Способ 4: бурение скважины-иглы
Бурение скважины-иглы.
Для абиссинской выработки применяют стальные трубы диаметром 32-80 мм. Фильтр изготавливают из отрезка профиля размером 1,5-2 м. В нижней части секции монтируют острый наконечник длиной 200-300 мм.
Бурение начинают с того, что сверху на первый элемент, установленный вертикально, накручивают хомут (подбабок). Рабочий, ударяя по хомуту кувалдой, забивает трубу в грунт, пока секция не достигнет требуемой глубины.
По окончании работ источник укомплектовывают насосом. Способ применяется для устройства выработок в верхних и фильтровых пластах грунтовых вод.
Назначение и устройство
Основное назначение малогабаритного агрегата включает возможность бурения в местах, содержащих глинистые прослойки и твердые породы. Устройство различных моделей может отличаться в зависимости от производителя и конкретного вида работ. Стандартная конструкция МГБУ включает в себя следующие элементы:
- буровая штанга;
- лебедка в качестве подъемного инструмента;
- буровой насос;
- пульт управления;
- вертлюг, с помощью которого бур может свободно вращаться;
- система талей, благодаря которой поддерживается вес бура.
Сам бур работает циклическим способом. Используются трехлопастные буры, имеющие диаметр от 80 до 350 мм. Требования к металлу, из которого изготавливается бур, отличаются строгостью. Ввиду большой нагрузки на его рабочие элементы рекомендуется использовать буры, изготовленные из высококачественной прочной стали с вплавленными прочными металлическими пластинами.
Некоторые буровые установки на воду оснащены специальными механизмами, с помощью которых бурение осуществляется под углом. Благодаря ним специалистам удается добраться до водоносных слоев, расположенных не только в пределах одного участка, но и в отдалении от него.
Особенности бурения канатно-ударной установкой
При помощи канатно-ударного типа оборудования создание автономного водоснабжения может выполняться как для технических, так и для бытовых целей. Главное, чтобы был подобран правильный чертеж. В наше время такой способ применяется и в условиях, где применение профессионального бурения невозможно. Поэтому оптимальным решением стало использовать вертлюг, который хорошо выполняет работу даже в сложных условиях грунтовых пород. Используя данную технологию есть возможность сделать скважины на воду глубиной от 70 до 250 метров. Посмотрите в сети особенности работы подобным механизмом в видео.
Малая установка канатно-ударного типа для сооружения скважин обязательно содержит вертлюг, его построить можно, используя чертеж. Положительными качествами сооружения скважины таким способом считаются:
- долговечность источника водообеспечения;
- присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
- гарантирована герметичность любых соединений конструкции;
Из недостатков выделяют:
- длительный монтаж;
- на сыпучих грунтах отсутствует возможность создать глубокую скважину.
Выполнение подобного оборудования достаточно трудоемкое, но последовательность работы поможет добиться сооружения правильного типа.
Принцип работы канатно-буровой установки
Сразу оговоримся о важных качествах, которые должны быть соблюдены при реализации проекта, используя чертеж канатно-буровой установки, не забывая о габаритах, которые должен иметь вертлюг.
Принцип работы ударного инструмента заключается в помещении остроконечного тяжелого долото, которое активно разрушает грунтовую породу. Ударный механизм фиксируется крепким тросом, поднимать который будет мотор с достаточной потребляемой мощностью. Также в интернете вы можете найти видео инструкцию по выполнению скважин при помощи самодельного бура.
Установка для бурения скважин канатно-ударного типа достаточно сложное оборудование, но некоторые его элементы выполняются самостоятельно.
Выполняя любительскую буровую установку для домашнего использования, старайтесь не пренебрегать технологией изготовления, так как приспособление из-за халатности может скорее выйти из строя.
Живительная влага – это, пожалуй, один из важнейших ресурсов жизни на планете. Поэтому владельцы частных секторов, где отсутствует централизованное во…
Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.
Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.
Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.
Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.
Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.
Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.
В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.
В целом же существует 4 основные разновидности буровых установок, а именно:
Руководство по сборке самодельной буровой установки
Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.
Заранее подготовьте требуемые приспособления. Вам понадобится:
- инструмент для создания внешней дюймовой резьбы;
- болгарка;
- разводной ключ;
- оцинкованная труба на полдюйма, а также сгон аналогичного размера;
- сантехнический крест.
Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.
Первый шаг
Бурильная установка своими руками
Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.
К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.
Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.
Бурильная установка своими руками
Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.
Второй шаг
Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.
Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.
Бурильная установка своими руками
Третий шаг
Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.
К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.
Бурильная установка своими руками
При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы. Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками
Бурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими рукамиБурильная установка своими руками
Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.
Четвертый шаг
Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.
Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.
Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.
В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.
Взять технику в аренду
Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.
Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.
1 Колонковый способ бурения
Бурение скважины колонковым способом выполняется с применением специального оборудования, в обиходе имеющего простое название – «стакан». Стакан представляет собою стальную трубу, нижний край которой оборудован заточенной режущей кромкой (это может быть как заточенный оголовок самой трубы, так и приваренная к ней коронка с резцами).
В землю стакан вворачивается как обычный бур – по спиралеобразной траектории, при этом, при проходке 0.5-1 метра земли он вынимается на поверхность, для очистки внутренней полости трубы от разбуренной породы.
Сверху буровой трубы монтируется специальный соединительный элемент, чаще всего он выполняется в форме обычного резьбового соединения, к которому будут крепиться буровые штанги. Наращивание колонковой трубы буровыми штангами осуществляется после того, как размер скважины достиг размера 1\3 длины трубы.
К верху стакана крепится штанга, и проходится ещё 1-1.3 метра земли. В эксплуатации не распространены буровые штанги длиною свыше полутора метра, так как чрезмерно длинные конструкции, в силу своего веса и габаритов, неудобны в использовании. Следующая штанга резьбовым соединением монтируется на предыдущую – таким образом наращивание буровой колонны выполняется до тех пор, пока не будет достигнут водоносный горизонт.
Чем глубже в грунте находится колонковая труба, тем более сильное давление оказывает на неё порода. Учтите, что в случае поломки колонны внутри скважины достать из шахты её элементы будет очень проблематично. Чтобы избежать разрыва колонны необходимо постоянно контролировать надежность резьбовых соединений на предмет отсутствия люфтов.
Начало бурения скважины своими руками — применение бензобура
Главным достоинством, которое обеспечивает колонковая технология, является идеально ровная форма скважины. К недостаткам можно отнести большую трудоемкость процесса, так как вращать внутри грунта трубу намного сложнее, чем шнек.
1.1 Ударно-канатный метод (желонирование)
Данная технология к классическому бурению имеет весьма косвенное отношение. Как и в колонковом методе, тут используется полая труба (материал, из которого она изготавливается, зависит от типа грунта: для мягких грунтов подойдет изделие из толстой стали, для твердой породы – тяжелая бетонная труба). На нижней части трубы находится режущее приспособление («клыки»), которые пробивают грунт и захватывают его внутрь цилиндра.
Желонка роняется в скважину с высоты 2 метра, для этого строится специальная тренога, к ней труба крепится с помощью троса, с помощью которого в дальнейшем извлекается из скважины. Для очистки внутренней полости трубы от шлама (земли), в ней вырезается отверстие на расстоянии 50 см от нижнего края.
Для того чтобы почва лучше поддавалась «пробивке», в скважину заливается обычная вода, либо глиняная смесь, для размягчения грунта. По завершению бурения она вычерпывается с помощью специального ковша.
Для бурения скважины ударно-канатным способом, на практике, требуется как минимум 4 человека. Поскольку сама по себе желонка и так достаточно тяжелая конструкция, а её ещё необходимо вытягивать на поверхность полностью забитую землей, желонирование является очень сложным процессом, который требует затрат большого количества сил и энергии. Именно по этому, для самостоятельного бурения источника на воду лучше выбрать шнековый метод.
1.2 Бурение шнековым способом
Технология шнекового бурения является оптимальным вариантом для создания неглубоких скважин своими руками. Название метод получил от вида оборудования, которое используется для разрушения грунта – шнека. Шнек является винтообразной конструкцией, которая ввинчивается в землю и при вынимании на поверхность забирает с собой разбуренную породу.

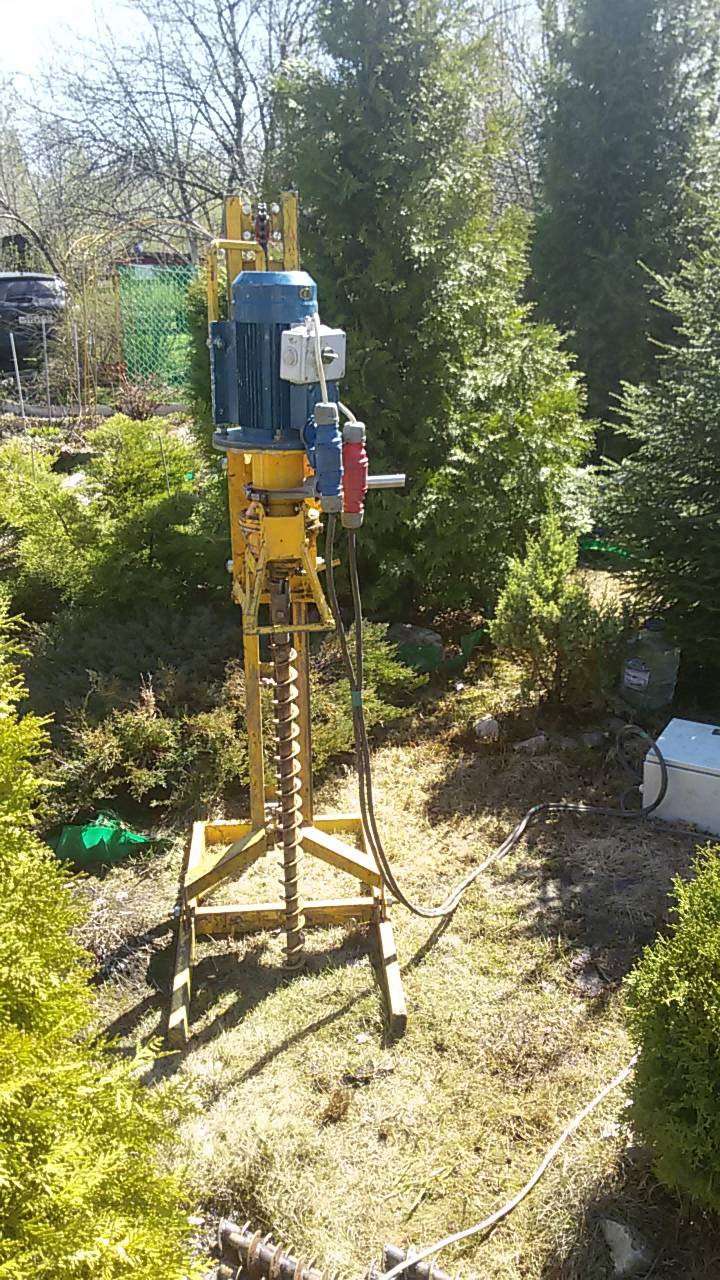

Самодельная буровая установка
Шнек состоит из двух основных элементов: штока – центральной оси, к которой крепятся лопасти, и самих лопастей – которые расположены по всей длине конструкции под определенным углом друг к другу.
Для облегчения бурения используется вода, которая заливается внутрь скважины для размягчения почвы.
Единственным недостатком бурения шнеком является то, что лопасти при извлечении конструкции на поверхность могут терять часть разрыхленного грунта, который придется повторно изымать из скважины. Несмотря на это, данная технология обладает одним ключевым достоинством, которое делает её предпочтительней вышеперечисленных методов: шнек, при небольших трудозатратах, обеспечивает максимальную эффективность бурения.
2 Как подготовить самодельный бур?
После того, как буровая установка своими руками была успешно сделана, можно приступать непосредственно к процессу бурения скважин. В общем, используя бензобур, все работы делаются в определенной последовательности:
- Разрабатываем небольшой подготовочный котлован или шурф.
- Собираем и монтируем все инструменты.
- Выполняем разработку пробного отверстия.
- Продолжаем бурение, пока не дойдем до водоносных слоев.
- Прокачиваем скважину, устанавливаем обсадные трубы, подготавливаем ее к дальнейшему использованию.
Самодельный шнек для бензобура, с правильно подобранными углами поворота дисков
Выкапывается шурф размером 1,5*1,5*1,5 метра. В обязательно порядке все стенки шурфа надо оснастить обычными деревянными досками или пластинами из надежного металла, дабы избежать возможного разрушения.
Собирается тренога либо из 3 брусьев, либо из металлических труб. Длина материала, как в первом, так и во втором варианте должна составлять примерно 3-4 метра. С помощью бензопилы можно нарезать трубы или брусья необходимых параметров.
Брусья или трубы выкладываются в треугольной форме, после чего создаются отверстия таким образом, чтобы в них можно было просунуть трубу. Помещается труба, но обязательно учитывается фактор надежности, ведь конструкция должна уверенно стоять и не распадаться.
Земляной бензобур закрепляется к концу троса, после чего можно приступать к бурению скважины на воду. Для бурения скважин применяется заводской шнек. Если для разработки скважин необходимо пройти слишком большое расстояние или создать крупное отверстие в грунте, то используют двойной земляной ямобур с возможностью контроля вместе с напарником.
Следует помнить, что если делать водозаборы небольшой глубины, то для того чтобы извлечь буровую колону совершенно не понадобится применять вышку. Бурильные штанги чаще всего создаются вручную. С такой целью используются обычные металлические трубы, которые нужно надежно соединить между собой.
Снизу штанги монтируется бур. Теперь нужно приступить к процессу изготовления кромок, но при этом нужно учитывать, что во время функционирования инструмента, они должны эффективно срезать почву, вращаясь согласно часовой стрелке.
2.1 Процесс бурения
Выкапывается яма приблизительно на 2 штыка стандартной лопаты, благодаря чему можно четко определить вектор, в котором будет работать ямобур. Сначала работать может один человек, но чем дальше устройство будет проходить вглубь грунта, тем тяжелее будет казаться весь процесс, а поэтому понадобится помощь других людей.
Оборудованная обсадной трубой самодельная скважина
Некоторые с целью сделать работу немного легче, прежде чем использовать бензобур существенно увлажняют землю. В то время, когда с поверхностью земли начнет сравниваться рукоятка инструмента, надо монтировать еще одно колено.
Теперь садовый ямобур должен войти в водоносный пласт. Чтобы определить эффективность такого вхождения, учитывают степень влажности. То есть, если удалось достичь водоносного слоя, то нужно аккуратно переместить бензобур до этого же водоупорного пласта. Таким образом, можно рассчитывать на максимальное количество питьевой воды в скважине.
В самом конце нужно устранить грязную воду. Используя ручной или погружной тип насоса, она извлекается сначала в количестве примерно 3 – 4 ведер, но если чистая вода так и не появилась, то нужно пройтись вглубь скважины еще приблизительно на 2 метра.
В общем, как видно, сделать бур своими руками возможно, но нужно приложить некоторые усилия. С помощью бензопилы, насоса, лопаты и других инструментов, имея все необходимые материалы, человек обязательно сможет обеспечить водой свой садовый участок, хотя это конечно займет больше времени, чем если бы вы обратились к профессионалам.
Виды самодельных буровых установок
- 1 Виды самодельных буровых установок
- 2 Виды самодельных канатно-ударных бурильных установок
- 3 Как сделать установку для роторного бурения
- 4 Простейшая установка для шнекового бурения
Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:
- Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.
Одна из ударно-бурильных установок

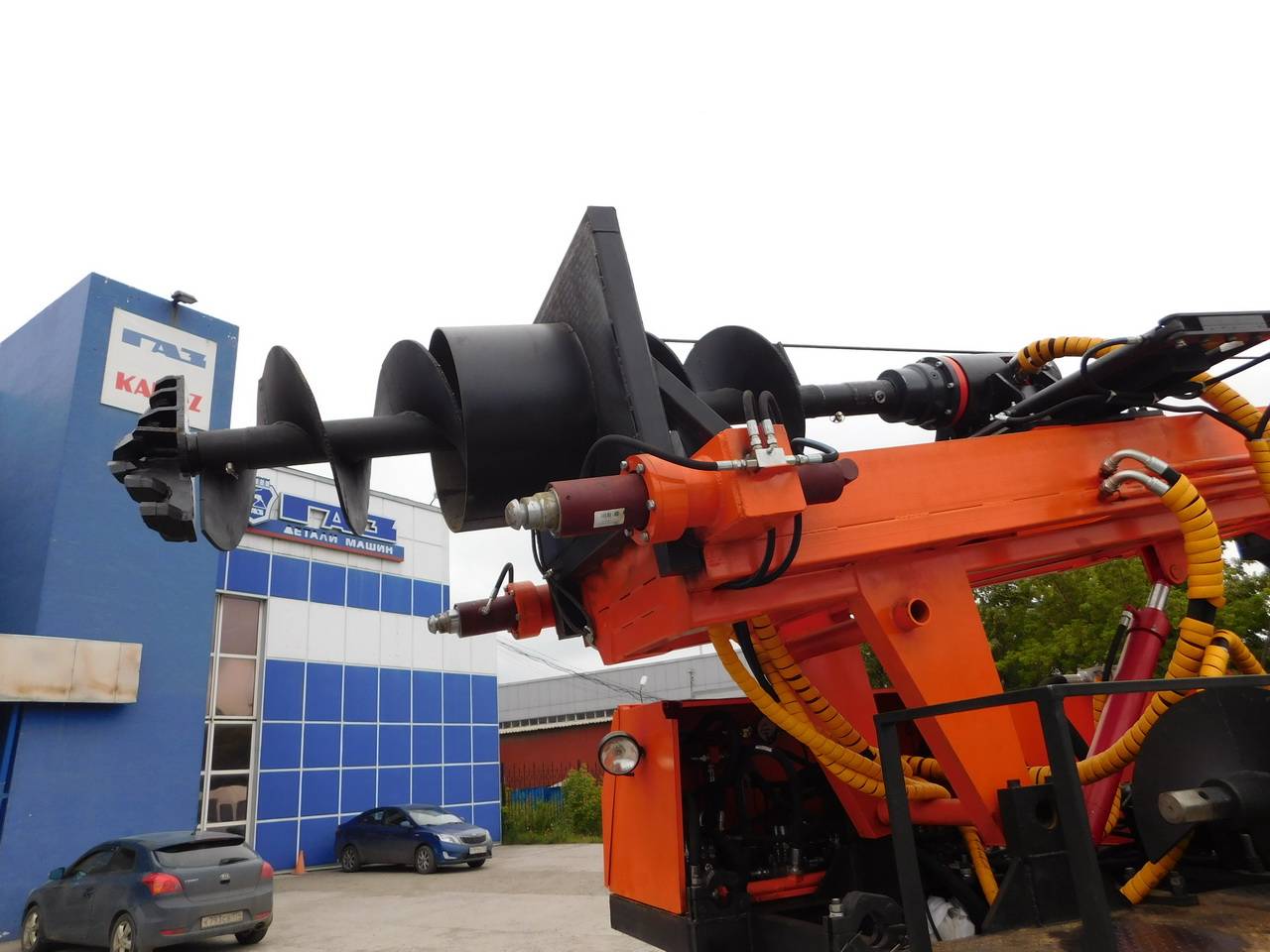

- Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.
Шнековая буровая установка
- Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.
Роторная буровая установка
Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.
Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.
Методы очистки воды из колодца или скважины описаны тут.
