Самодельные бетономешалки: ручные, электрические

Бетономешалка из бочки

Можно самостоятельно сделать бетономешалку комбинированного типа в гараже или во дворике дома. Устройство может быть как ручного типа, так и с электрическим приводом. Для изготовления бетономешалки нужны болгарка и сварочный аппарат.

Для сборки нужно иметь под рукой:

• Стандартную двухсотлитровую металлическую бочку или аналогичную ёмкость.
• Прочную трубу диаметром в тридцать два миллиметра. Нужны две детали по двадцать сантиметров. Это втулки для вала.
• Трубу длиной полтора метра и диаметром три сантиметра. Это будущая ось бетономешалки, и она должна входить во втулки.
• Два швеллера длиной по одному метру и несколько труб по пятьдесят сантиметров каждая. Сваренные вместе, они создадут прочную основу для всего устройства.
• Большой руль от машины. Чем больше его диаметр, тем легче вращать барабан бетономешалки.
• Металлический квадратный лист, который выполнит роль лопастей внутри бочки.
• Две петли для крышки барабана и защелку, чтобы закрывать его.

Снизу и сверху бочки просверливаются два отверстия, и бочка вдоль своей оси сажается на ось. Ось надежно сваривается с поверхностью бака.

В центральной части тары по длинному краю вырезается прямоугольник с размерами девяносто на тридцать сантиметров. Это прорезь для возможности засыпки сухого раствора. Если прямоугольник будет очень большим, то конструкция будет непрочной. Если слишком маленьким, то это создаст неудобства в работе.

Металлический квадрат сваривают внутри бака, одной стороной прикрепляют к оси, а второй — к поверхности бочки. Достаточно нескольких лопастей — и хорошее перемешивание гарантировано.

К вырезанному прямоугольнику прикрепляют две петли, а затем весь узел приваривается или прикручивается к краю прорези на бочке. К полученному люку присоединяют защелку так, чтобы во время вращения фиксатор не раскрылся.

После этого изготавливается станина из длинных швеллеров и труб. К верхним краям труб привариваются втулки для оси бетономешалки. Ось вставляют внутрь втулок и закрепляют стопорные кольца. Ими могут быть металлические толстые шайбы.

С одной стороны оси прикрепляется руль для вращения барабана.

С другого края можно подсоединить мотор с передаточным приводом для автоматизации вращения. Мотор может быть от машины или мотороллера. Считается, что лучшим вариантом является электродвигатель от стиральной машины. Передаточное отношение должно быть один к восьми. Маховик от стиральной машины можно использовать вместо руля.

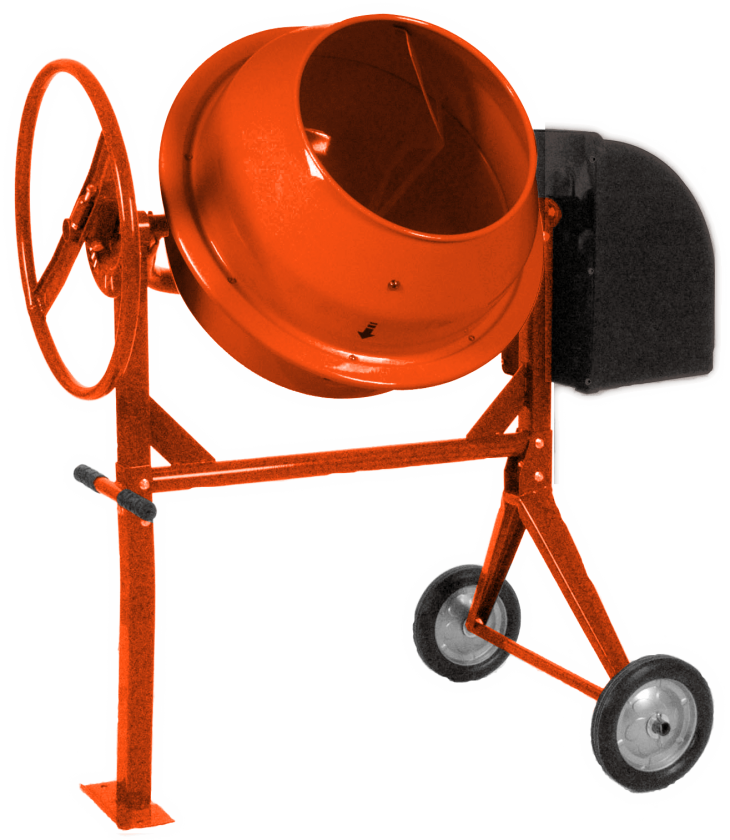

Устройство бетономешалки бытовой и классификация смесителей

Агрегаты, предназначенные для перемешивания бетонных растворов, предлагаются предприятиям и изготавливаются домашними умельцами в различных вариантах. Рассмотрим конструкцию мешалки, которая состоит из следующих узлов:

• металлической рамы или станины, объединяющей узлы в единую конструкцию. Рама воспринимает динамические и статические нагрузки, обеспечивая устойчивость оборудования. Для тяжелых агрегатов станина стационарная, а для малогабаритных смесителей оснащается колесами, облегчающими транспортировку. Для изготовления металлической рамы можно использовать уголок или стальной профиль другого сечения;
• рабочего органа, предназначенного для повышения однородности замеса. Активатор, контактирующий с перемешиваемым раствором, воздействует на компоненты смеси. В результате бетонный раствор приобретает однородную консистенцию. В качестве перемешивающих органов используют лопатки сложной конфигурации, специальные лопасти, шнеки и другие разновидности активаторов;
• резервуара, в котором перемешивается бетон. Такая емкость называется бочкой и может изготавливаться из различных материалов. Для самостоятельного изготовления рабочей емкости можно использовать утратившие актуальность и работоспособность бытовые устройства – начиная от стиральных машин и заканчивая металлическими бочками. Используемые емкости отличаются размерами и объемом, влияющими на производительность;
• разгрузочного устройства, облегчающего и ускоряющего слив подготовленного раствора. Конструкция сливного механизма определяется компоновкой бетоносмесителя, конструкцией и габаритами бочки, а также массой бетонного раствора. Применяются различные технические решения для облегчения процесса разгрузки;
• приводной станции. В качестве движущего агрегата используют электрический двигатель. Передача крутящего момента от электромотора может осуществляться через понижающий редуктор или ременную передачу. Передаточное отношение и мощность трансмиссии должны обеспечивать возможность беспрепятственного вращения тяжелой емкости, наполненной раствором.

Бетоносмеситель отличается не только вариантом конструктивного исполнения, но и способами смешивания. По принципу работы растворосмесители делятся на следующие виды:

• гравитационные. Отличительная черта данных механизмов — наличие вращающейся емкости и неподвижного винтового активатора. Перемешиваемая цементная смесь под влиянием гравитации без приложения усилий падает на винтовую ось. Равномерное смешивание ингредиентов обеспечивается в результате воздействия лопаток, приваренных внутри вращающегося резервуара. Гравитационный способ перемешивания позволяет приготовить бетон с требуемой степенью подвижности;
• принудительные. Они смешивают цементный раствор внутри стационарно закрепленного резервуара за счет воздействия подвижных элементов. Эксплуатационные характеристики и однородность рабочего раствора, приготовленного в таких мешалках значительно выше, если сравнивать с гравитационными агрегатами. Принудительный принцип смешивания в частном домостроении применяется редко. Он актуален в бетоносмесителях, предназначенных для промышленного использования.

Гравитационные бетономешалки 120л

По продолжительности работы мешалки делятся на следующие разновидности:

• периодического действия, применяемые для частного использования. Они комплектуются электродвигателем небольшой мощности;
• постоянного функционирования. Они применяются для промышленных целей и оснащены мощным электрическим приводом.

Остановимся более детально на конструкции устройств, самостоятельное изготовление которых довольно простое.

Инструменты и материалы для бетономешалки своими руками

Схема бетоносмесителя вам уже ясна, теперь определимся с материалами и инструментами, которые потребуются для сборки оборудования своими руками.

Детали:

1. Электродвигатель — подойдет от любой б/у машины в годном для эксплуатации состоянии, скорость вращения которого будет не менее 1500 об/мин при номинальной мощности в 220 кВт.
2. Емкость для раствора — отличным вариантом станет металлическая либо пластиковая бочка или цистерна подходящего объема, например, на 100-200 литров.
3. Лопасти — их легко вырезать ножовкой по металлу из цельного стального листа или остатков после сооружения конструкций из такого материала, а можно поступить проще и сделать обычную крестовину из металлического прута либо трубы.
4. Приводной вал. Для его изготовления возьмите металлический прут либо трубу.
5. Подшипники.
6. Крепежные детали — обрезки арматуры, швеллеры, уголки из стали.

Также позаботьтесь и о том, чтобы все нужные инструменты были в наличии, чтобы в неожиданный момент процесс сборки собственного смесителя для раствора не остановился. Ориентируйтесь на следующий список:

• болгарка;
• плоскогубцы;
• сварочный аппарат;
• дрель с разными насадками;
• разводные и гаечные ключи.

Для чего нужны бетономешалки?

Если финансовых ограничений не предвидится, готовый раствор можно приобрести. Однако итоговые объемы могут отличаться от запланированных, а бетонный раствор без перемешивания обладает свойством «схватываться». Безусловно, самым простым представляется замешивание бетона на любой ровной площадке лопатой совкового типа. Однако в одиночку таким способом можно приготовить не очень много жидкой цементной смеси, качество готового продукта не всегда отвечает требованиям, а затраты времени несопоставимы с трудовыми вложениями. Оптимизации процесса служат механизированные устройства – бетономешалки.

Собираем устройство

Изготовление бетономешалки происходит поэтапно: вначале собирают основание, затем поворотный механизм, монтируют емкость и двигатель с редуктором.

Делаем основание

Бетономешалка должна быть прочной и не шататься во время работы, поэтому основание является главной частью конструкции. Устройство устанавливают на устойчивую станину, надежно зафиксировав. Чем крепче держится станина, тем дольше прослужит бетономешалка.

1. Для сборки основания используют брус сечением 150×150 мм, который фиксируется шипами. В одной детали высверливают отверстие, в другой вырезают шип. Они должны соответствовать друг другу по размеру. С помощью саморезов фиксируют дополнительные детали. Основание, изготовленное из металла, является самым надежным, но работать с таким материалом намного сложнее, чем с деревом: детали приходится скреплять сваркой или болтовыми соединениями.
2. Профиль или уголки разрезают на заготовки. Их количество и размер зависит от объема будущей емкости. Главное условие — емкость должна располагаться по отношению к основанию под углом 30°. Для изготовления основания стандартных размеров понадобятся 2 заготовки длиной по 0,55 м и по 1 заготовке длиной 0,70 м, 0,78 м, 0,80 м,0,81 м, 0,85 м.
3. Вначале собирают внутреннюю часть рамы. К заготовке 0,70 м приваривают 2 отрезка по 0,55 м. К основанию также крепится двигатель. В соответствии с его размерами заготавливают еще 2 детали.
4. К ножкам станины приваривают полки под редуктор. Емкостный вал монтируется так, чтобы он располагался в одной плоскости с редукторным валом. В качестве полок используют отрезки уголка.
5. Для фиксации двигателя в каркасе проделывают отверстия.
6. Чтобы во время работы не произошла перегрузка мотора, моторный шкив размещают в одной плоскости с редукторным.
7. На каркас устанавливают пакетный выключатель, который подключают с помощью конденсатора.
8. Наружная часть основания собирается аналогично, но ее дополняют ручкой или поворотным механизмом — так готовый раствор проще переливать в ведро. Для изготовления ручки используют швеллер или трубу. Поворотный механизм собирают из нескольких шестеренок. На одну шестеренку прикрепляют ручку или поворотное колесо.
9. Колеса прикрепляют к основанию с помощью металлического стержня диаметром 45 мм и больше.

Поворотное устройство

Чтобы облегчить выгрузку готового раствора в ведро, бетономешалку оснащают поворотным устройством. Для его изготовления потребуются:

• трубы диаметром 6 см — 2 шт.;
• упоры — 2 шт.;
• корпуса подшипников — 2 шт.;
• заглушки, ручки.

Упор, ручки и заглушки приваривают после фиксации устройства в подшипниках. Кольцо, расположенное впереди, просверливают, в получившееся отверстие вставляют шпильку диаметром 8 мм, надежно зафиксировав устройство. Также поворотное приспособление можно изготовить из уголков. Их сваривают между собой, создавая штурвал-шестигранник, затем монтируют на бетономешалку.

Крепим емкость

Из старой стиральной машины вертикальной загрузки достают бак. Лучше выбрать бак от модели, которая имеет активаторный тип вращения, емкость не должна быть ржавой или дырявой. Выполняют следующие действия:

• сливное отверстие закрывают заглушкой;
• активатор демонтируют;
• на вал соответствующего размера симметрично приваривают лопасти;
• чтобы сохранить симметрию, лопасти закрепляют на стальную ось.

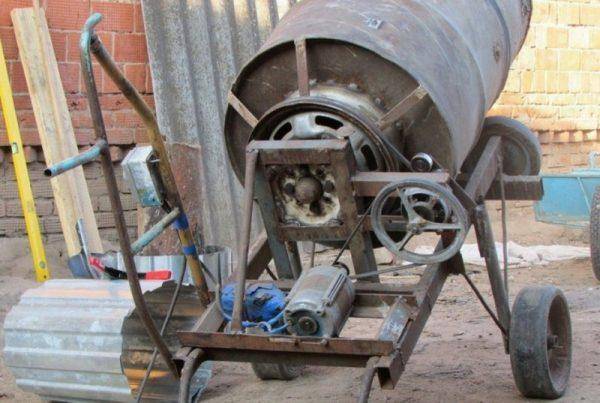

Двигатель с редуктором

При выборе электродвигателя лучше отдать предпочтение модели от стиральной машины старого образца: такой мотор не перегревается, что увеличит срок эксплуатации устройства.

Благодаря редуктору скорость вращения мотора достигает 30 об/мин. Существует множество вариантов его изготовления. Устройство, сделанное на основе шкива и ремешка в виде клина, является самым приемлемым решением, поскольку без промежуточного валика редуктор будет работать не на полную мощность. Эти детали также берут со старой стиральной техники. Установка:

1. Мотор монтируют на металлические полосы, расположенные на поворотном механизме.
2. Корпус промежуточного валика устанавливают с противоположной стороны двигателя, его фиксируют в 4 точках.
3. Чтобы движок и редуктор не забились бетонным раствором, их закрывают защитным кожухом.

Сборку проводят строго по инструкции. Самодельное устройство нельзя перегружать смесью, иначе оно быстро выйдет из строя. Все компоненты смеси засыпают в объеме, соответствующем выбранному рецепту.

Источник

Как из бочки сделать копеечную бетономешалку

При небольшом строительстве нет смысла покупать бетономешалку, так как она нужна только на один раз и для приготовления всего пары кубов бетона. Для таких целей ее можно сделать своими руками, потратив практически в 10 раз меньше, чем стоит самая дешевая заводская мешалка.

Материалы:

• стальная бочка 200 л;
• дверные петли 2-3 – шт.;
• рычажные защелки – 2 шт.;
• длинные болты М16 – 2 шт.;
• гайки, шайбы М16;
• труба 3/4 дюйма;
• подшипники с внутренним диаметром 16 мм – 2 шт.;
• арматура 12 мм;
• полоса 40х3 мм;
• труба 50 мм;
• уголок 20х20 мм;
• доски.

Процесс изготовления бетономешалки

Для вращения бетономешалки нужно сделать 2 опоры под подшипники. Опора состоит из отрезка полосы с приваренным кольцом, отрезанным от трубы. Вверху кольцо разрезается поперек и к его краям привариваются проушины из уголка. Для надежности внизу между ним и полосой ввариваются косынки или такие же отрезки уголка. Затем в опору вставляется подшипник и зажимается затягиванием болта в проушинах. В бочке вырезается люк под загрузку бетона. Сначала прорезается одна сторона вдоль, затем устанавливаются петли, и он вырезается уже полностью. Далее устанавливаются рычажные защелки. Чтобы люк не проваливался, между защелками изнутри на стенку бочки устанавливается на заклепки или приваривается ограничитель. В центре крышки и дна бочки просверливаются отверстия 16 мм. Затем нужно сварить миксер с ручками, который будет перемешивать бетон внутри. Для этого используется отрезок трубы на пару сантиметров меньший внутренней высоты бочки. По торцам к ней привариваются гайки М16. Затем к трубе привариваются Т-образные лопасти из арматуры. После этого нужно приварить к шляпкам двух болтов М16 воротки с ручкой из трубы. Ось с лопастями помещается в бочку, через отверстия снаружи в нее вкручиваются воротки с болтами. Нужно надежно зажать крышку и дно бочки гайками с шайбами, чтобы она вращалась вместе с осью

При зажатии важно расположить воротки в разном направлении. Из обрезков пиломатериалов сколачиваются ножки для бетономешалки

С одной стороны они соединяются укосинами, с другой стороны будет подставляться корыто для слива готового бетона. Бетономешалка прикрепляется к ножкам только на опорах. Ножки желательно сделать высокими, чтобы ее можно было вращать стоя. Бетономешалка рассчитана на двоих. За счет того что ручки разведены в разные стороны, она не переворачивается во время старта. Так как между ее люком и барабаном имеются зазоры, то при замешивании нельзя останавливаться дверцей вниз. После замешивания люк открывается, и бетон сливается в корыто внизу.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

• Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
• Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
• Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

1. Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
2. Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
3. Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
4. Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

Вибрационная бетономешалка из перфоратора

Наличие насадки-миксера обязательно для любых строительных работ. Но вот держать дрель, пока она замешивает раствор в ведре, тяжело и время теряется зря. При наличии же перфоратора с ручным включением ударного механизма, можно быстро изготовить вибрационную бетономешалку:

1. Потребуется перфоратор мощностью 1-1,3 кВт. Менее мощные будут неэффективны.
2. Изготавливается вибратор – основная действующая часть бетономешалки. Неправильно сделанный вибратор просто не замешает бетон. Его форма должна напоминать двояковыпуклую линзу – плоские края и выпуклая середина. Например, это могут быть сложенные вместе и зафиксированные металлические тарелки. Диаметр диска рассчитывается исходя из 20 см на 1 кВт. Для перфоратора 1,3 кВт понадобится вибратор диаметром 25 см.
3. Подбирается круглая емкость. Расстояние от ее стенок до вибратора должно равняться его радиусу. Так, для вибратора диаметром 25 см понадобится емкость диаметром 50 см.
4. Устанавливается кронштейн для перфоратора. Положение вибратора рассчитывается так, чтобы его расстояние до дна равнялось его диаметру, в данном примере это 25 см. Количество раствора над вибратором должно быть такое же.

Готовность раствора при работе такой бетономешалки определяется по отсутствию поднимающихся пузырьков и образованию мелких волн на поверхности. Если цемент или песок некачественный, раствор может и не образовывать волны. Тогда смесь готова, когда перестает шевелиться и булькать.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

• Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
• Больше всего подходит в данном случае рамный миксер, который приварен к оси.
• Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Преимущество старой стиралки

Разумеется, для решения данной задачи подойдет не всякая стиральная машина. Модели, вышедшие за последние 10-15 лет, не отвечают техническим требованиям. Здесь потребуются более старые стиральные машины, наподобие легендарной «Киргизии». Почему?

Существует несколько факторов, объясняющих выбор подобных стиральных машин:

• их бак идеальной цилиндрической формы отлично подходит для замешивания смеси, а отсутствие внутренних выступов и отверстий существенно упрощает приготовление бетона в домашних условиях, сокращая расход материалов;
• старые модели изготавливались из качественных сплавов, обеспечивающих прочность, долговечность, устойчивость к износу, и именно поэтому они высоко ценятся среди народных умельцев;
• электродвигатель подобных моделей отличается мощностью и выносливостью, позволяя работать с большим количеством раствора без риска поломки.

Выбирая стиральную машину для изготовления небольшой бетономешалки, удостоверьтесь, что техника находится в исправном состоянии. В ней не должно быть следов коррозии, пробоин, трещин и всевозможных дефектов, а исправный мотор — главное требование. Разумеется, при желании двигатель можно заменить на другой, но это отнимает много времени и влечет дополнительные затраты.

Сама форма внутреннего бака стиральной машины благоволит замешиванию бетона, а также выгрузке готового раствора в какую-либо емкость. Цилиндр не имеет острых углов, в которых скапливался и затвердевал бы бетон (в противном случае такое устройство не прослужило бы долго).

Мотор старых стиральных машин прекрасно справляется с большими и длительными нагрузками, которые неизбежно возникают при замешивании бетонной смеси. Сама конструкция подобных устройств отлично защищена в целях безопасности, а потому не потребуется дополнительных работ по защите мотора.

Еще одно преимущество самодельной бетономешалки — простота обслуживания и ремонта. Если модернизированная стиральная машина вышла из строя, то ее легко починить, и для этого не потребуются дорогостоящие запчасти.

Каждый мастер может адаптировать устройство под себя. Это делает модернизированную стиральную машину удобной, практичной и очень эффективной при замешивании бетона. При желании технику можно разобрать для легкого хранения, и она не занимает много места в гараже или кладовой.

Как сделать простую ручную самодельную бетономешалку?

Схема работы ее понятна из рис. 1. В этой конструкции можно замешать любой, даже «сухой» раствор. Ее может сделать любой человек, который имеет опыт использования простых инструментов. Она собирается за 2-3 часа. Вот руководство по изготовлению такого агрегата:

1. Берется старый молочный бидон или выварка.
2. Если в нем есть трещина или свищ, то их устраняют электрической сваркой.
3. Обрезок трубы продевают в ручку крышки сосуда и веревкой плотно привязывают к ручкам бидона. Можно применить и резиновый жгут.
4. Для закрепления сосуда на оси его к ней приваривают. Если он из алюминия, то надо сделать держащие элементы. Для них используют полоски металла толщиной 7 мм. К ним сосуд присоединяют винтами.
5. В станине надо вырезать отверстия по форме латинской буквы «U».
6. Ось укладывают в них.

Схема самодельной гравитационной бетономешалки.

Если использована бочка, то можно сделать горизонтальный агрегат. Для этого в ее боковой части делают люк для заливки смеси, а сам сосуд укрепляют прямо на оси. Агрегат устанавливают на ножки из стальных труб.

Такая конструкция будет вращаться медленно, но бетон будет хорошо замешан. Единственный недостаток, который имеет такая самодельная бетономешалка, это время перемешивания раствора, от 4 до 20 минут. По сравнению с применением лопаты, эта конструкция имеет в 4 раза большую производительность. Вращать ось вручную немного утомительно, поэтому можно присоединить через редуктор или ременную передачу электродвигатель. Мощность его должна быть 2,5 кВт при объеме сосуда в 50 литров.
