Возводим фундамент из ФБС своими руками
Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.
Подготовка основания под блочный фундамент стандартна:
Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.
Выбор размеров блоков
Размеры блоков могут быть самыми разными. Именно поэтому проектирование фундамента выполняется достаточно просто – подобрать ФБС нужной величины не составит труда. Подбирая размеры, учитывают будущие нагрузки, которые должен выдерживать фундамент, а также необходимость равномерно их распределить по основанию.
От размеров ФБС зависят прочность и несущая способность конструкции, технология монтажа, время реализации «нулевого цикла» и цена фундамента. Также учитывают типы грунта, несущую способность почвы. Обязательно заранее считают толщину стен, перекрытий здания, массу сооружения, прочность и требуемую площадь фундамента. Чем больше вес конструкции и меньше устойчивость грунта, тем более габаритными нужно выбирать фундаментные блоки.
Так, для глинистых грунтов выбирают большие элементы, для крупнообломочных почв создают основание из небольших ФБС. Максимально плотная укладка предполагает использование элементов разных размеров. Выбирая блоки, помнят о таком простом правиле: оптимально, чтобы на длину стены приходилось 5 блоков.
В заключении
Обустройство фундамента из блоков ФБС не только значительно ускоряет темпы строительства дома в целом, но и приводит к значительной экономии денежных средств. Однако применять такие основания следует только после проведения соответствующих геодезических исследований почвы и консультаций с проектировщиком будущего здания
Главное на что следует обратить внимание при приобретении блоков – это наличие соответствующих сертификатов качества от завода-производителя. Не лишним будет предварительно ознакомиться с отзывами пользователей об изготовителях бетонной продукции
Монтаж фундаментных блоков
Фундаменты из железобетонных блоков применяются для монтажа различных типов оснований, практически единственным исключением являются свайные конструкции. Дело в том, что ГОСТ на свайные фундаменты был рассчитан исходя из несколько другого принципа работы, немалую роль в которой играют силы трения опорного элемента и грунта. А фундаментные блоки в основном передают нагрузку на устойчивые слои почвы или на подготовленную подушку.
Монтируя сборный фундамент, стоит придерживаться следующих правил:
- Грунт в котловане или траншее должен быть тщательно уплотнен, для этой цели лучше всего использовать вибротрамбовки.
- Устраивается щебневая или песчаная подушка (в зависимости от свойств грунта и проектных решений).
- Первый ряд блоков укладывается без применения цементно-песчаного раствора. Первые блоки кладут по углам, при этом должна четко соблюдаться разметка. Положение элементов контролируется при помощи отвеса, которым проверяется совпадение сигнальных шнуров и граней блока.
- При необходимости разбить блок используют помощь подъемного крана, существует несколько способов выполнения этой операции.
- Стыки, вырезы блоков, заполняются бетонной или цементно песчаной смесью (раствором), при необходимости оставшиеся проемы закладываются кирпичом или другим материалом.
- Последующие ряды блоков устанавливаются на слой раствора (толщиной около 5 мм), при этом в нем не должно быть камней и других посторонних включений.
- При монтаже необходимо постоянно проверять вертикальность и прямолинейность стены, передвигать блоки по поверхности можно при помощи лома в течение первоначального времени (пока раствор не схватился).
Сборный фундамент из железобетонных блоков применяется на различных типах грунта, главное правильно разработать проект, и выбрать конструктивные элементы, соответствующие государственным стандартам.
Количество блоков
Расход фундаментных блоков зависит от их размеров.
Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно блоков для строительства, необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.
| Наименование ФБС | Длина, мм | Ширина, мм | Высота, мм | Масса, т | Объем, м3 |
| ФБС 24-3-6 | 2380 | 300 | 580 | 0,97 | 0,41 |
| ФБС 12-3-6 | 1180 | 300 | 580 | 0,49 | 0,21 |
| ФБС 9-3-6 | 880 | 300 | 580 | 0,35 | 0,15 |
| ФБС 24-4-6 | 2380 | 400 | 580 | 1,30 | 0,54 |
| ФБС 12-4-6 | 1180 | 400 | 580 | 0,64 | 0,27 |
| ФБС9-4-6 | 880 | 400 | 580 | 0,47 | 0,20 |
| ФБС 24-5-6 | 2380 | 500 | 580 | 1,63 | 0,68 |
| ФБС 12-5-6 | 1180 | 500 | 580 | 0,79 | 0,23 |
| ФБС 9-5-6 | 880 | 500 | 580 | 0,59 | 0,23 |
| ФБС 24-6-6 | 2380 | 600 | 580 | 1,96 | 0,82 |
| ФБС 12-6-6 | 1180 | 600 | 580 | 0,96 | 0,41 |
| ФБС 9-6-6 | 880 | 600 | 580 | 0,70 | 0,31 |
Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.
Кратко о монтажных работах
Монтаж фундамента из блоков проводится на предварительно подготовленной площадке. Лучшим вариантом считается грунт скального типа или песчаный с низким протеканием грунтовых вод. В остальных допустимых случаях формируется армопояс вдоль каждого второго блочного ряда.
Если почва мало пучинистая, то можно возводить фундаментную основу прерывистой. Такой подход экономически целесообразен из-за снижения расходов на строительных материалах. Пустоты здесь заполняют утрамбованным грунтом. Расстояние между отдельными железобетонными элементами не должно превышать 0,7 м.
Основание должно быть ровным и прочным. Как правило, формируют песчаную утрамбованную насыпь слоем 15 см. В зависимости от стабильности почвы дополнительно устраивается армирующий пояс с бетонной заливкой или укладываются ФЛ элементы с поперечным сечением в виде трапеции.
Монтажные работы относительно ФБС допустимо проводить только при отсутствии снега и воды в посадочном месте. Начинают укладку от углов под будущие вертикальными конструкциями. Далее устанавливается горизонтальный ориентир, по которому устанавливают промежуточные блоки. Монтажные швы (торцевые пустоты) заполняют бетонным раствором, уплотняют лопатой.
Размеры бетонных блоков для фундамента
Габариты более крупных, «фабричных» изделий определяются соответствующими ГОСТами или производственными стандартами.
Например, габариты сортамента блока БФ типа нормируются по ГОСТ 28737-90, согласно которому подобная продукция разделяется на 53 типоразмера с габаритами от 20х16х30 и до 40х24х60 сантиметров. Длина таких блоков колеблется между полутора и 12 метрами.
Габариты изделий ФЛ типа определяет ГОСТ 13580-85, согласно которому сортамент подобных изделий разделяется на 126 типоразмеров (в рамках 10 основных разновидностей блока). Габариты изделия (ширина, длина, высота) изменяются от 0,6 х 2,3 х 0,3 метра до 3,2 х 1,18 х 1,2 метра.
Габариты блоков ФБС типа определяются по ГОСТ 13579-78, согласно которому существует всего 15 типоразмеров стеновых конструкций. Габариты подобных изделий (длина, ширина, высота) изменяются от 0,8х06х0,58 метра и до 2,38х0,3х0,58 метра.
Габариты блоков ФБП типа определяются тем же 13579-78 и соответствуют размерам ФБС блоков: длина такого блока – 2380 миллиметров, высота – 580 миллиметров, а ширина колеблется между 400 и 600 миллиметрами.
Кроме того, следует отметить, что размеры изделий важны не только с точки зрения застройщика. От габаритов зависит и стоимость бетонных блоков для фундамента. Поэтому, подбирая правильные размеры можно сэкономить на строительстве всего основания, что, несомненно, заинтересует и заказчика строительных работ.
Ширина сборной ленты

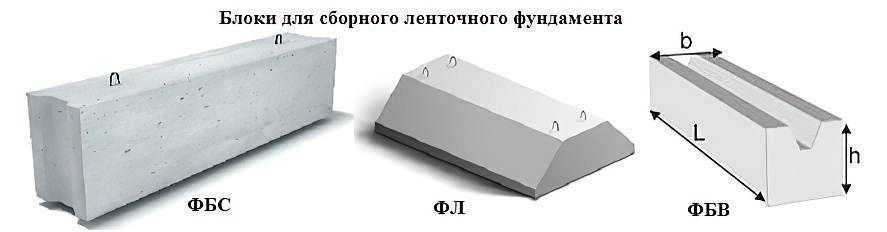

В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий Другое дело фундаменты, для изготовления которых используются железобетонные фундаментные плиты и блоки. Поскольку это элементы заводского изготовления, их размеры точно заданы и контролируются на производстве. Так, для изготовления сборного основания используются следующие конструктивные элементы:
- фундаментные железобетонные плиты (ФЛ);
- полнотелые фундаментные блоки (ФБС) и такие же блоки с пазом (ФБВ);
- пустотелые блоки (ФБП).
В этом случае размер фундамента подбирается не только по ширине стен, но и по подходящим типоразмерам железобетонных заводских изделий. При этом, поскольку монтаж несущего основания будет вестись, начиная с фундаментной плиты (ФЛ), основополагающим элементом при определении ширины фундамента будут заводские железобетонные плиты.
Классификация плит по несущей способности
Размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом
Сборные ленточные основания применяются в следующем случае:
- В домах с подвальными помещениями.
- Для зданий со стенами из материалов высокой плотности (более 1000 кг/см³). Как правило, это кирпич, камень и бетон.
- Если в доме используются тяжёлые перекрытия из ж/б плит.
- На участках с неоднородным грунтом, где велика вероятность осадки.
Нижняя поверхность сборного фундамента – это плиты ФЛ, с помощью которых нагрузка от всего здания равномерно передаётся на грунт. Отсюда становится понятно, что размеры плит ФЛ, показатели допустимой нагрузки и габариты стен связаны друг с другом.
В связи с этим все плиты ФЛ делятся на 4 группы по несущей способности:
- Элементы шириной 60 см подходят для стен толщиной не меньше 160-300 мм. Несущая способность таких элементов составляет от 0,15 до 0,6 МПа.
- Ж/б плиты шириной 800 мм можно использовать в качестве основания для стен толщиной не меньше 300-500 мм. Такие изделия имеют несущую способность от 0,25 до 0,6 МПа.
- Элементы шириной 1000 мм применяются для стен толщиной не менее 160-300 мм. Предельно допустимое давление на такое основание составляет 0,15-0,5 МПа.
- Что касается плит ФЛ шириной 120-320 см, то на них можно установить стену толщиной не менее 160 мм. Допускаемое давление на такое основание составляет 0,15-0,45 МПа.
Армирование
Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности
Железобетонные плиты ФЛ армируются согласно требованиям, предъявляемым к их несущей способности. При этом особенности использования армирования зависят от геометрических размеров изделий. На заводах используются два вида армирования:
- Для плит ФЛ шириной от 600 до 1600 мм применяется армирование при помощи сварной стальной сетки.
- Для плит шириной от 200 до 320 см используют блочное армирование из двух стальных сварных сеток.
Помимо армирования для облегчения транспортировки плит они укомплектовываются монтажными петлями. При этом нормативное усилие и подбор стали для каждой скобы выполняется согласно стандартам безопасности.
Маркировка плит ФЛ
Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов
Чтобы правильно подобрать фундаментное изделие, необходимо разбираться в маркировке заводских элементов. Из маркировки можно узнать ширину и другие необходимые параметры для выбора. Так, обозначение плит ФЛ содержит буквы и цифры, которые разделяются знаками тире и точками.
Расшифровку маркировки рассмотрим на примере плиты с обозначением ФЛ 20.8 – 3 – П, где:
- ФЛ – наименование конструкции из железобетона;
- 8 – округлённые показатели длины и ширины, то есть длина плиты 2 м, а ширина 80 см;
- 3 – эта группа по несущей способности;
- П – дополнительные конструктивные характеристики, где Н – нормальная плита, П – плита с пониженной проницаемостью, О – изделие с очень низкой проницаемостью.
Виды и характеристики фундаментных блоков
Материалом для стандартного блока является армированный бетон. При этом изделию предаётся вид прямоугольного параллелепипеда.
Но даже такая простая форма может иметь совершенно разную модификацию в зависимости от назначения, целей и условий дальнейшего применения данного вида фундаментных блоков.
Гост устанавливает размеры и соответствующий вес описываемой детали основания будущей постройки.
Крайне важно для долговечности и прочности строения соблюдение стандартов, что значительно помогает при проектировании работ и дальнейшей эксплуатации сооружения
Сплошные блоки (ФБС) представляют собой монолитные конструкции, поэтому при выполнении строительных работ на них можно полностью полагаться, используя для закладки качественного фундамента не только в маленьких частных домах, но и массивных многоэтажных строениях, в цокольных этажах которых можно расположить технические помещения.
В производстве такого рода блоков используются плотные силикатные или тяжёлые керамзитные бетоны, из которых в конечном итоге получается цельный, полноценный внутри строительный элемент.
Вес фундаментного блока такого типа может колебаться в значительных пределах, но недостатком значительной массы являются затруднения при транспортировке. Существуют материалы, весящие около 250 кг, и значительно более тяжёлые – двухтонные.
Лёгкими и компактными, практичными для перевозки являются пустотные, то есть полые внутри, блоки (ФБП), но для закладки фундамента они используются, в основном, в небольших частных домах.
В общественных постройках подобный материал применяется для возведения стен, а также при прокладке разнообразных коммуникаций. Интересно, что пустые внутри блоки, обладают свойством прекрасно сохранять тепло и не пропускать посторонние шумы.
Блоки типа ФБВ удобны, имея вырезы для монтажа перемычек, тем самым они могут стать незаменимыми. Подобный материал используют для закладки фундаментов только в лёгких частных домах и постройках нежилого назначения.
Знать стандартные размеры необходимо при расчёте расходов на строительство, чтобы вычислить число модулей, предназначенных для перевозки, что помогает с точностью подсчитать транспортные расходы и актуальную стоимость сооружения.
Количество материала, необходимого для строительства, очень легко учесть. Нужно, зная общую величину периметра здания, поделить её на длину отдельного блока.
По первым трём числам маркировки можно определить размеры фундаментного блока ФБС и других разновидностей.
Цифры расставлены в последовательности: длина, ширина, высота. При этом для удобства делается округление до дециметров, что сокращает количество маркировочных знаков.
Далее добавляется буква, означающая материал. К примеру, буква «Т» означает, что блок сделан их тяжёлого, «Л» – из лёгкого, «С» – из силикатного бетона.
Малогабаритные блоки ФБС
По отраслевым стандартам выпускаются изделия длиной 400 и 600 мм для негабаритных конструкций. Предлагаются даже блоки из тяжелого бетона по ТУ с размерами 400х200х200 мм для малоэтажных легких домов из дерева и пеноблоков. Они оптимально сочетают высокую прочность и малый вес (в среднем 31 кг). Такие изделия незаменимы при отсутствии спецтехники, для самостоятельной кладки основания на песчаных грунтах.
К нестандартным можно отнести фундаментные блоки ФБС 6.6.6, набирающие все большую популярность по причине универсальности применения для:
- возведения стен погребов и подвалов,
- оснований, в том числе и столбчатого типа, для дачных домиков и небольших коттеджей,
- в комбинации с литыми ленточными фундаментами и в качестве основного элемента.
Они изготавливаются из тяжелых марок бетона, что обеспечивает высокую прочность и позволяет возводить из них стены любой высоты.
Как правильно подобрать размеры ФБС блоков
В создании фундаментов применяют самые разные блоки. Чтобы точно определить размеры и число элементов, делают развертку основания: на специальном чертеже выполняют условную раскладку всех элементов по длине/высоте подвальной стены сооружений. Перевязка между блоками должна составлять минимум 25 сантиметров.
Ширину ФБС выбирают в соответствии с толщиной стен здания. По стандарту допускается небольшой свес надземных сооружений. Если планируется строить стены из кирпича, выступ должен быть величиной не больше 4 сантиметров по сторонам. Допускается использовать блоки шириной 60 сантиметров для стен шириной в 64 сантиметра и блоки 50 для конструкций 51 сантиметр.
Длина ФБС определяется, исходя из развертки, где размещают элементы разной длины так, чтобы они монтировались ровно, без выступов. Желательно, чтобы на одну стену приходилось не больше 5 элементов.
Что касается высоты, то для возведения фундаментов и стен обычно используют изделия высотой 58 сантиметров. Блоки высотой 28 сантиметров применяют в качестве составных (доборных) элементов при необходимости сделать отверстие в фундаменте для ввода/вывода сетей, продухов и т.д.
Немаловажным показателем является масса ФБС, которая важна при выборе спецтехники, привлекаемой для реализации монтажных работ. Также этот параметр важен при организации доставки блоков на объект, погрузке/выгрузке элементов. Без привлечения спецтехники допускается монтировать лишь ФБС небольшого размера величиной 20х20х40 сантиметров.
Характеристики сплошных и пустотных ФБ
ФБС (сплошные бетонные блоки) рассчитаны на восприятие сильных вертикальных нагрузок от надземной части здания. Основные характеристики:
- Размеры. Высота изделия составляет 58 см, ширина — 30, 40, 50 или 60 см, длина — 88 см.
- Морозостойкость. Этот показатель принимается равным F200: стройматериал может выдержать до 200 циклов замораживания и размораживания.
- Расчётный срок эксплуатации. ФБС служат не менее 150 лет без ухудшения характеристик.
Класс водонепроницаемости — W2. Это означает, что фундамент не разрушится под воздействием подпочвенных, дождевых и талых вод.
Железобетонные блоки с вырезами (ФБВ) используются в жилищном и промышленном строительстве. Продольные каналы нужны, чтобы устанавливать перемычки, балки, прокладывать коммуникации. Свойства бетона соответствуют ГОСТ 13579-78.
Характеристики ЖБИ с вырезами:
- Расчётный срок эксплуатации. Предполагается, что ФБВ прослужат не менее 160 лет, и в течение этого времени их потребительские свойства не ухудшатся.
- Морозостойкость. Коэффициент принимается равным F200, что позволяет использовать ЖБИ в северных регионах.
- Длина, ширина и высота. Такие же, как у сплошных бетонных блоков.
- Прочность на сжатие. Плотный бетон — В12,5, лёгкий — от В3,5, тяжёлый — В15.
При необходимости продольные выемки можно бетонировать и продолжать кладку, не дожидаясь застывания раствора.
Основные характеристики
Производство ФБС осуществляется с применением различных бетонных смесей:
| Бетонная смесь | Плотность |
|---|---|
| керамзитовых | 1800 кг/куб.м |
| силикатных | 2000 кг/куб.м |
| тяжелых | 2400 кг/куб.м |
Прочность на сжатие зависит от марки бетона. Минимальная – В3,5. Самый высокий показатель – В15. Чаще других используют ФБС с прочностью В7,5 (бетон М100) и В12,5 (М150). Среднее значение прочности на сжатие у готовых конструкций составляет 100–200 кгс/кв.см.
Другие важные характеристики
Выдерживание 50 циклов замораживания/оттаивания
Водостойкость класса не менее W2
Удельная масса не выше 2400 кг/куб.м
ФБС отличаются высокой прочностью и долговечностью.
Отдельные виды ФБС производятся с поверхностью, которая предусматривает крепление декоративных материалов, например плитки. На блоках допускаются трещины, ширина которых не превышает 0,1 мм (для керамзитобетонных элементов – 0,2 мм).
Расчет количества пеноблоков
| Выбор размера блока, LxHxD |
| Общая длина стен, метров |
| Средняя высота стен, метров |
| Общая площадь оконных и дверных проемов, м2 |
| Количество блоков: | м3 | шт. |
| Количество блоков кратное паллете: | м3 | шт. |
| Количество блоков на паллете: | ||
| Количество паллет: |
Газобетонные блоки
Газобетон
Еще один вид блоков – газобетонные, относятся к ячеистым материалам и имеют пористую структуру. Газобетон изготавливается на основе портландцемента, в качестве разрыхлителя применяется алюминиевая пудра. Твердение проходит в автоклавных печах, что придает изделиям высокую прочность и однородную структуру.
Стена из газобетона фото
Газоблоки используются в индивидуальном строительстве различных объектов: малоэтажных домов, гаражей, бань, заборов, для возведения стен и перегородок. Они обладают высокой теплоизоляцией и звукоизоляцией, огнестойкостью, морозостойкостью.
Структуры материалов
Легкий и быстрый монтаж, низкая цена и хорошие характеристики, делает этот материал популярным среди частников. Но технология кладки стен из газобетона имеет свои особенности, подробнее смотрите видео в этой статье.
Вес газобетонных блоков
Проверка плотности конструкции
Газобетон, так же как и пенобетон, различают по маркам по плотности. В таблице указан газобетонный блок, его вес.
Справочные данные
Технические характеристики ФБС
Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:
- более В7.5 – бетон М100;
- не ниже В12.5 – М150;
- тяжелые бетоны – В3.5 (М50) – В15 (М200).
Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.
При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:
- «Т» – тяжелый;
- «П» – керамзитовый (с пористым основанием);
- «С» – силикатный.
Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.
Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.
При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.
Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.
На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.
Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.
На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.
Зависимость выбора блочного фундамента от характеристик участка
Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.
Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.
Грунт
Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:
- Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
- Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
- Нескальные грунты:
- связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
- несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.
Тип грунта может различаться даже на соседних участках
Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.
Таблица: минимальная глубина заложения фундамента в песок и глину
| Почва | Минимальное заглубление (м) | |
| 1 | Песок | 0,5 |
| 2 | Глина | 0,7 |
Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.
Чтобы проверить почву, нужно поместить образец в стакан с водой
Грунтовые воды
Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.
Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента
Глубина промерзания
Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.
Глубина промерзания — фактор, влияющий на глубину заложения фундамента
С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.
Водяные «линзы»
Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».
При наличии в почве «линз» используется только свайно-ленточный фундамент
Выбор фундамента
От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.
Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.
Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.
Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.
С этим читают
Конструктивные особенности и виды блоков
Блоки для сборных фундаментных оснований изготавливают из тяжелых и средних бетонов. В стандартном исполнении это изделия прямоугольной формы, но для укладки нижнего ряда ленточного фундамента (преимущественно на влажных грунтах) могут использоваться панели подушечного типа – трапециевидные, с увеличенной площадью опоры.
Из верхней грани блока выступают закладные проушины для перемещения при помощи подъемного крана. Металлические петли срезают после установки панели на место.
Изделия классифицируются по конфигурации, наличию армирования, типу бетона. Производители выпускают:
- ФБС – сплошные панели без армирования, подходят для обустройства фундаментных оснований высотных сооружений, строительства цокольных этажей;
- ФБП – пустотелые бетонные блоки для фундамента, они служат несъемной опалубкой при возведении стен эксплуатируемых подвалов, для строительства объектов промышленности (в ходе монтажа конструкций пустоты заливают раствором, предварительно установив арматуру);
- Ф – железобетонные (с армированием) полнотелые бетонные блоки под фундамент;
- ФЛ – фундаментные подушки, предназначенные для монтажа оснований ленточного типа;
- БФ – высокопрочные блоки из тяжелого бетона, рассчитанные на повышенные нагрузки;
- ФБВ – полнотелые блоки, у которых предусмотрена продольная выемка для прокладки коммуникаций, монтажа перемычек.
При выборе элементов для сборки фундамента, следует обратить внимание на маркировку материала. Она содержит следующую информацию: тип блока, габариты, тип бетона
Плотность бетона зависит от марки цемента, вида наполнителя и т.д. Данная характеристика напрямую влияет на вес изделия, его прочность на сжатие. Фундаментные блоки изготавливают из бетона трех типов:
- Т – тяжелый. Изделие характеризуется максимальной плотностью и способностью выдерживать высокие нагрузки, морозостойкостью.
- С – силикатный. Имеет среднюю плотность и соответствующие эксплуатационные характеристики.
- П – пористый. Использование керамзитового наполнителя позволяет получить блоки с относительно небольшим весом. Они менее прочны, но дешевле и требуют меньших вложений в транспортировку.
Фундаментные блоки: типы, размеры, маркировка
В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:
- ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
- ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.
Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента
При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.
Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.
Выдержка из ГОСТа, нормирующего размеры фундаментных блоков
Маркировка по ГОСТу
Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.
Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.
- первая — длина (9, 12,24);
- вторая (через тире или точку) — ширина (3,4,5,6);
- третья — высота (3,6);
Маркировка бетонных фундаментных блоков
Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.
Далее, после цифр идет буквенное обозначение типа использованного бетона:
- Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
- П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
- С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.
Например, ФБС 24.4.6 Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.
Размеры блоков ФБС по ГОСТ
Параметры панелей ФЛ и технические условия
Фундаментные блоки имеют такие размеры:
- длина — от 78 до 298 см, ширина — от 60 до 320 см и высота 30; 50 см. Допускается отклонение по длине и ширине 1-1,5 см, по высоте 1 см.
- масса плит колеблется от 0,45 до 5,98 тонны.
Фундаментная подушка может использоваться при температуре до – 40 градусов включительно. Морозостойкость блоков не ниже F50.
Водонепроницаемость класса W4 позволяет панелям сопротивляться воздействию грунтовых вод.
Сейсмичность – до 9 баллов по шкале Рихтера.
Перевозятся и хранятся изделия в горизонтальном положении, высота штабеля должна быть не более 2 метров. Для сохранности между ними должны ставится прокладки толщиной не менее 30 см
