Автоматические гаражные ворота: виды, выбор

Особенности выбора

Выбор гаражных ворот зависит от многих факторов, которые следует изучить перед их установкой.

Перечислим основные моменты.

Место расположения гаража

Он может стоять на территории приусадебного участка поодаль от ограждения, размещаться по одной линии с забором воротами на дорогу или находиться под домом на уровне цокольного этажа.

Каждая из этих особенностей расположения требует своего решения в установке гаражной конструкции.

Количество размещённых в строении транспортных средств, размеры автомобиля

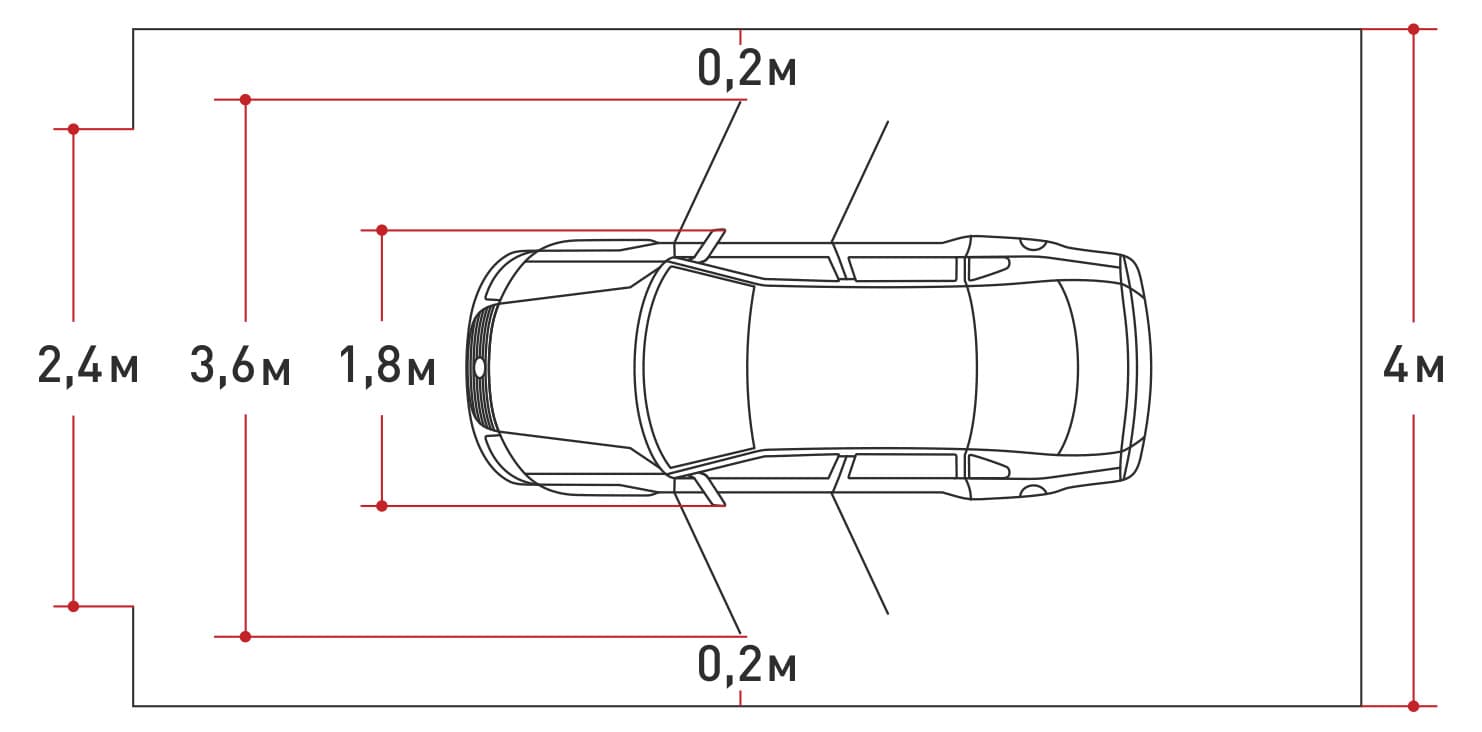

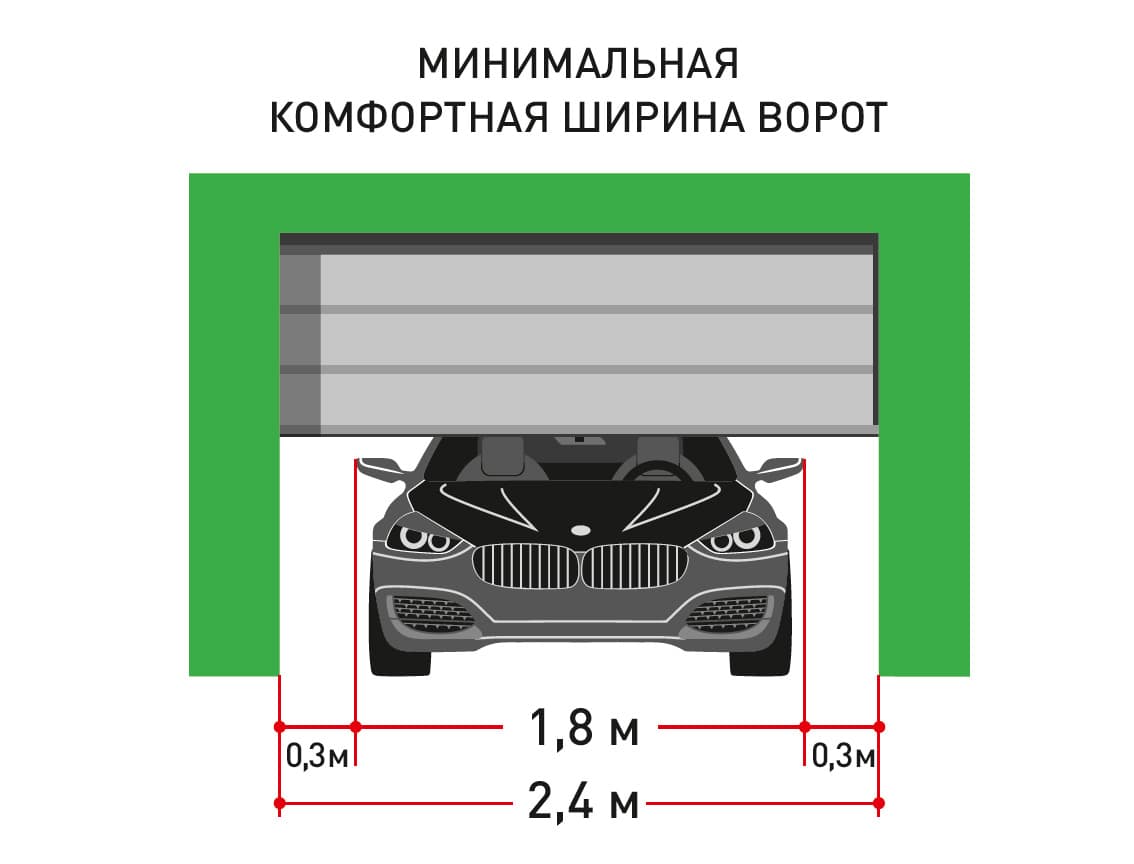

От ширины входного проёма, габаритов машины зависит какой тип конструкции возможно установить.

Авто солидного класса или наличие нескольких транспортных постояльцев в гараже потребует монтажа объёмных ворот определённого типа.

Размеры гаража

От этого зависит выбор конструкции. В большом строении найдётся место для раздвижных ворот или любого другого типа.

В скромном по габаритам помещении их некуда будет спрятать, придётся устанавливать ворота распашного типа или устанавливать секционную, рулонную конструкцию.

Также перед покупкой и установкой следует продумать такие «мелочи» как:

Выбор типа конструкции.
Используемый при обустройстве материал.
Необходимость установки полога на входе.
Удобство въезда в бокс.
Тип замка и их количество.

Дополнительное утепление

Гаражные ворота в отличии от всех остальных обязательно должны иметь полог.

При наступлении холодов утепление для автомобиля очень важно, оно уменьшит плату за отопление и потерю тепла. Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным. Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным

Кроме того тканевая завеса останавливает пыль которая попадает извне

Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным. Кроме того тканевая завеса останавливает пыль которая попадает извне. Кроме того тканевая завеса останавливает пыль которая попадает извне

Кроме того тканевая завеса останавливает пыль которая попадает извне.

Штора крепится не на самом проеме, а на некотором расстоянии от него, перекрываются ворота с запасом чтобы исключить продувание.

Пример крепления полога.

В регионах с суровым климатом лучше всего использовать пологи которые при изготовлении дополнительно утеплили.

По конструкции шторы бывают разные: сплошное покрытие, ленточные системы, скручивающиеся в рулон. Ткань может выдвигаться с боку, а так же спускаться сверху.

Брезентовые пологи очень плотные и пропитаны огнестойкими составами, гидрофобными средствами. Такой материал не гниет и очень долго служит, однако весьма тяжелый.

Брезентовый полог.

Поливинилхлорид не задубеет даже при самых сильных морозах, а также не загорится, сопротивляется попаданию воды и очень медленно истирается.

Поливинилхлоридный полог.

Так же необходимо рассмотреть вариант с использованием ткани “Оксфорд”, которая отличается своим плетением и высокими характеристиками.

Полог из утепленной ткани “Оксфорд”.

Автоматические распашные ворота

Большинство гаражей оснащены распашными воротами. Да, решение не идеальное, но все привыкли к плюсам/минусам. Если ваш гараж уже имеет такие ворота, их можно превратить в автоматические. Надо выбрать привод, который будет открывать и закрывать створки.

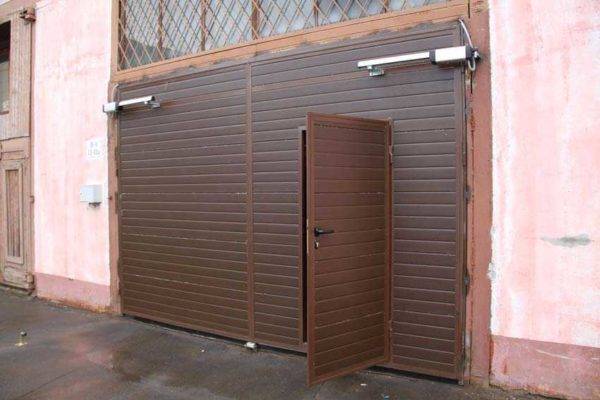

Распашные ворота с электроприводом

Виды приводов

Вообще привод для распашных дверей может быть двух типов — линейный и рычажный. Для ворот выбирают линейные — они более мощные и надежные, могут быть с пультом управления, могут работать от кнопки или иметь двойную систему открывания. Рычажные рассчитаны на меньшие массы и не имеют такого ветрового сопротивления — при сильном ветре сломаются. Ведь им придется удерживать массивное дверное полотно, на которое воздействует ветер.

Рычажный тип привода для тяжелых створок не очень надежен

Есть еще подземная система открывания распашных дверей, но для данного случая она абсолютно нерентабельна — стоимость высокая, сложный монтаж, множество проблем с эксплуатацией в осенне-зимний период. В общем, подземный привод ворот для гаража лучше не рассматривать.

Достоинства и недостатки

Распашные автоматические гаражные ворота имеют те же недостатки, что и обычные:

Требуют большого свободного пространства перед гаражом. Причем пространства расчищенного. То есть после снегопада сначала придется расчистить площадку, потому открывать ворота. Смысл в автоматизации в этом случае пропадает.
Есть вероятность повредить авто: поставив его слишком близко к воротам и не удержав створку, не закрепив створки ворот, получить ими «по корпусу» при сильном порыве ветра.
Имеют большую парусность, потому при подборе привода надо брать его с солидным запасом — чтобы преодолеть сопротивление ветра и удержать створки на месте.
Обычно представляют собой просто лист металла на раме, то есть , являются «холодными». Можно их утеплить, но это увеличивает и так немалую массу, привод нужен еще более мощный (и дорогой).
Сложно добиться герметичности.

Плюсы распашных автоматических гаражных ворот — простота монтажа привода. Кроме того, можно не покупать привод, а правтоматиспособить гидравлический подъемник достаточной мощности от какого-то устройства. Других плюсов нет.

В общем, распашные автоматические ворота для гаража стоит делать только в том случае, если сами ворота уже стоят и эксплуатируются, а бюджета на приобретение другой системы не хватает.

Гаражные ворота подъёмные

Ворота данного вида менее популярны, что объясняется особенностями их конструкции. Вертикально поднимающееся при открытии полотно требует большого пространства под потолком строения.

Поэтому более удачным вариантом представляется подъемно-поворотная конструкция гаражных ворот, полотно которых при подъеме поворачивается и компактно размещается под потолком благодаря специальному механизму. В закрытом виде конструкция отличается особенной герметичностью. Компактные и прочные модели удобны в монтаже и избавляют хозяина гаража от необходимости расчистки снега перед воротами.

Однако конструкция изделий требует установки небольшого порожка при въезде в гараж. Кроме того, между автомобилем и воротами всегда должно оставаться расстояние не менее 1 м. Иначе во время открытия ворот полотно может повредить машину. Для установки таких ворот требуется прямоугольный проем. В случае повреждения полотна придется менять его полностью, проведение частичного ремонта не представляется возможным. К недостаткам относятся также слабая теплоизоляция ворот и довольно низкая способность противостоять взломщикам.

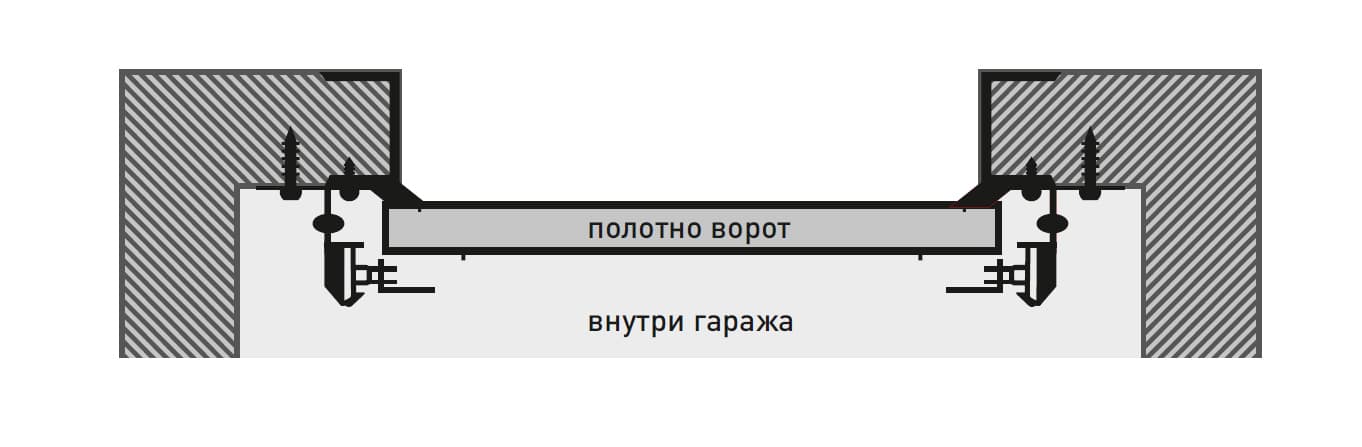

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

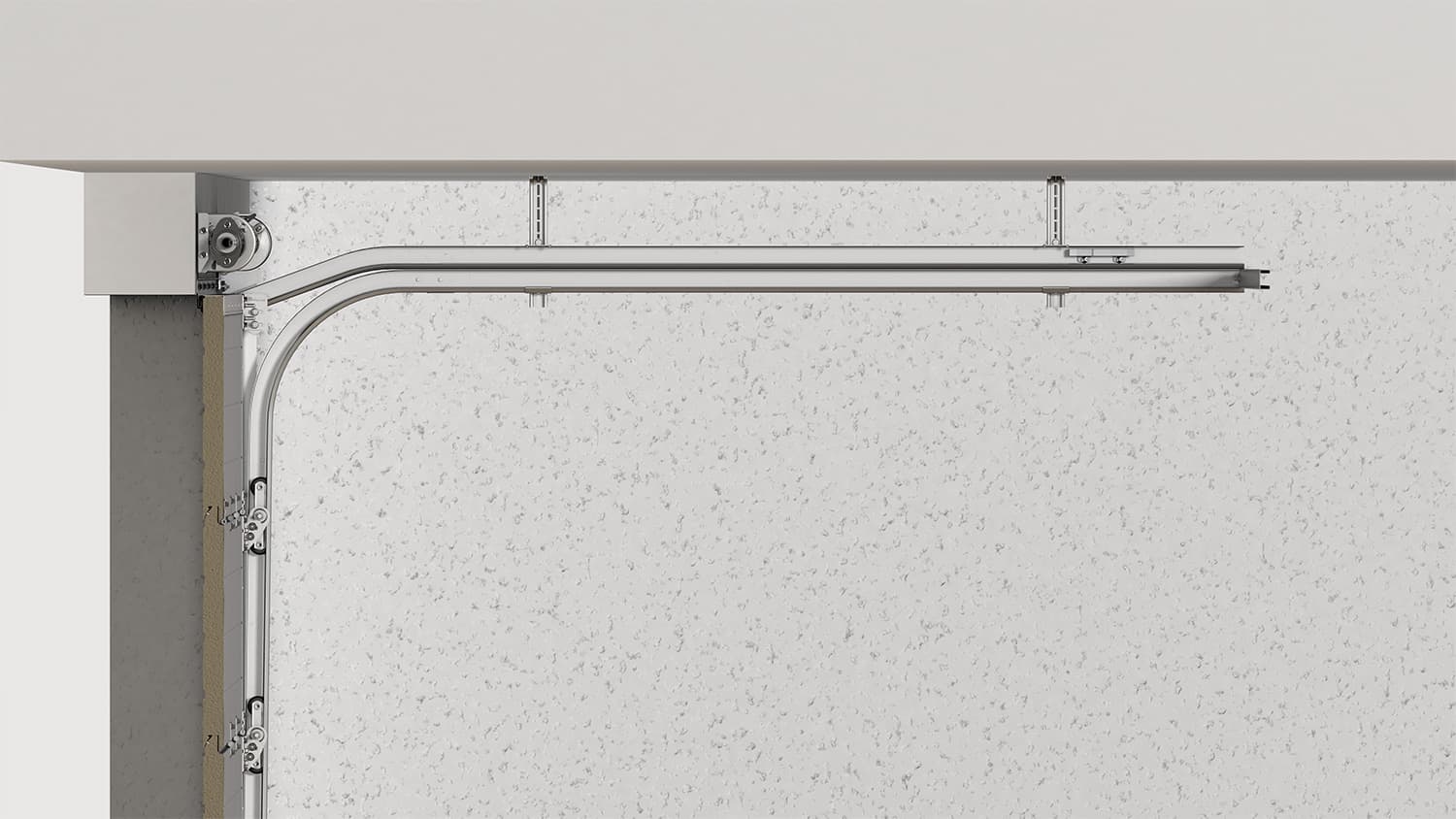

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.

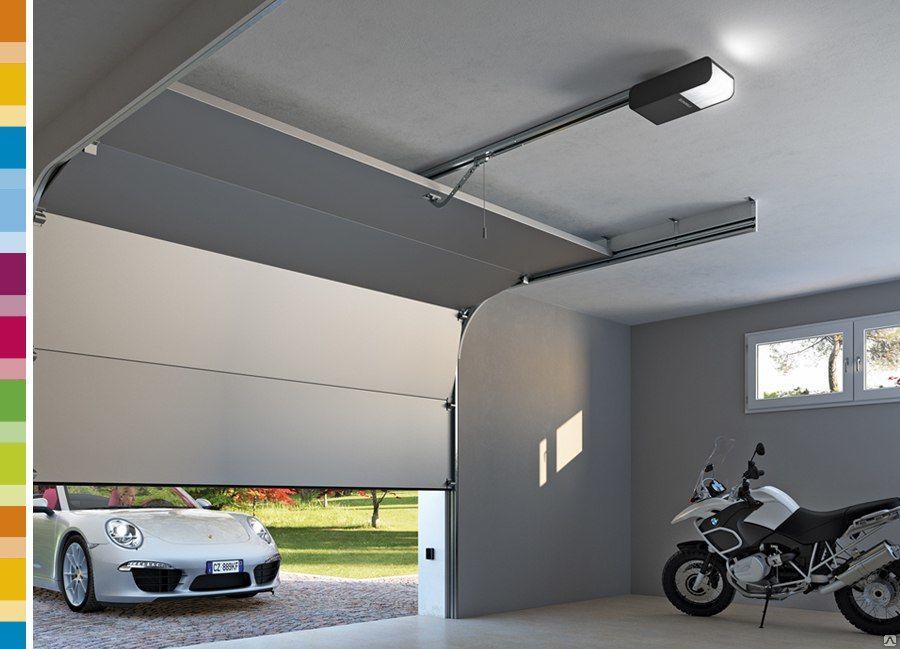

Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

Размеры

На формирование стоимости рулонных гаражных ворот влияет не только материал изготовления, тип системы управления и наличие дополнительных функций, но и размеры полотна. Без предварительных замеров проёма по ширине и длине заказывать рольворота бессмысленно.

К стандартным размерам роллетных ворот с механическим приводом относятся:

1,5х1,5 м;
2,2х2,5 м;
2,5х2,5 м;
3х2,5 м.

Размеры моделей с автоматическим приводом:

1,5х1,5 м;
2,2х2,5 м;
2,5х2,5 м;
3х2,5 м;
4х2,7 м;
4,3х2,7 м.

Высота защитного короба – 20-36 см. Рулонные ворота имеют максимальную ширину 6 метров и могут занимать по площади максимум 13,4 м2.

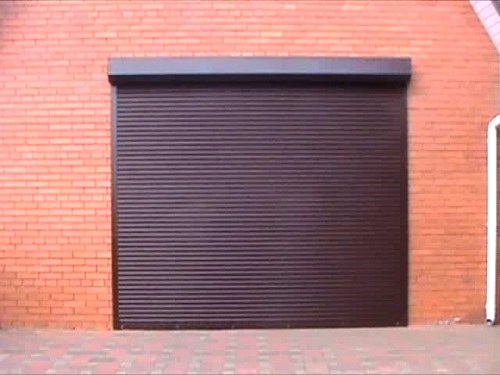

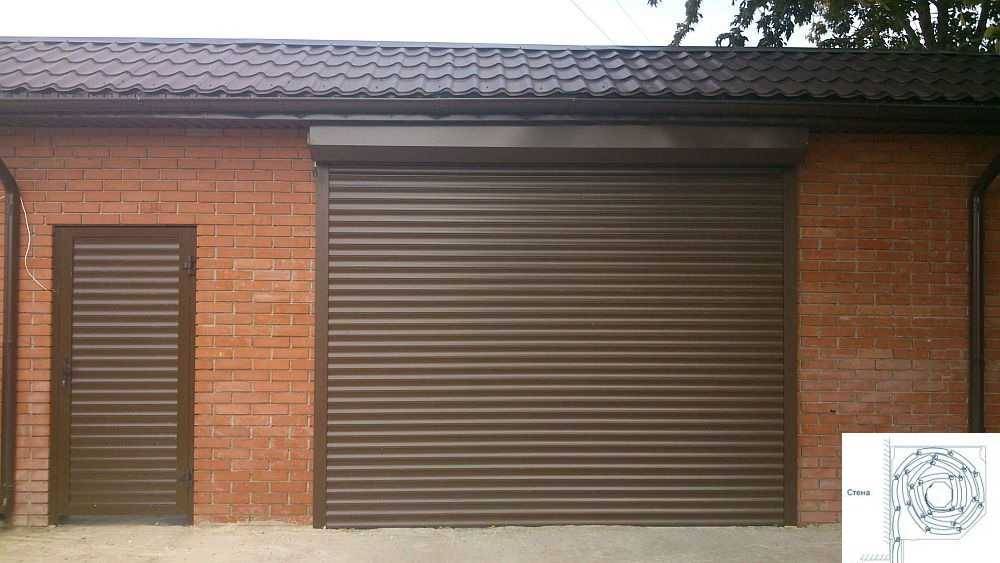

Рулонные ворота для гаража

Рулонные ворота стали активно использоваться в нашей стране не так давно. Конструктивно такие автоматические ворота для гаража состоят из профилированных полос, расположенных горизонтально. Все вместе эти полосы представляют собой единое полотно, поскольку они скреплены между собой шарнирами. Ворота гибкие, их полотно наматывается на вал, расположенный над проемом.

Большое преимущество рулонных ворот – подъем всего полотна вертикально вверх. К гаражу можно подъезжать вплотную, а снежные заносы такой конструкции не страшны.

Действуют такие конструкции благодаря автоматическому приводу. Однако, если ворота небольшие, их можно открывать даже вручную. Тогда предельная ширина проема должна составлять максимум три метра.

Есть и недостаток у таких гаражных ворот. С ними будет сложно добиться хорошей теплоизоляции, поскольку нельзя превышать допустимую толщину полосы. Наполненный теплоизоляционным материалом ламель может иметь толщину не более 2,5 см. При превышении данного предела рулон станет чрезмерно толстым, начнет застревать в направляющих. При этом ворота недостаточно хорошо ограждают от взлома, а стоят довольно дорого.

Перечислим ключевые преимущества рулонных гаражных ворот.

Можно легко установить автоматический привод, максимально упростив процесс эксплуатации.
Конструкция легкая, удобная.
Можно вплотную подъехать к гаражу.

Рулонные ворота станут отличным решением на личном участке перед коттеджем, особенно, если гараж примыкает к дому.

Управление автоматикой

Автоматические ворота открываются несколькими способами, о которых предлагаем поговорить далее, так как каждый из них имеет специфические особенности.

Открывающиеся с помощью кнопок, которые расположены на стене или где-то поблизости. Этот вариант не из лучших, так как для того, чтобы попасть внутрь, все-таки придется покидать собственный автомобиль. Тем не менее он используется, как запасной вариант, если с открытием дистанционно возникнут проблемы.
Открывающиеся пультом. Этот вариант считается востребованным. Еще бы, он разрешает без проблем открыть ворота и въехать в гараж, не покидая пределов собственного транспортного средства. Так, на приводе есть устройство, которое принимает сигнал и запускает движок. Таким образом, ворота можно открыть, даже стоя у порога дома, главное при этом, чтобы пульт находился в зоне действия сигнала. Тем не менее у этого варианта имеются и отрицательные стороны. Так, например, сигнал передается по специальному радио-каналу, который может быть перехвачен злоумышленниками

Поэтому важно делать акцент на то, какой способ кодировки имеет место, и в целом – на системе безопасности. Еще один вариант – у владельца поблизости может быть пульт, который работает на той же частоте

В итоге выйдет неразбериха с процессом подъема створок. Желательно, чтобы был вариант смены частоты устройства, так как в итоге это сработает в сторону надежности системы. Такой вариант используется чаще всего, в связи с тем, что он доступен по ценовой политике. Также, вместе с пультом, устанавливается и система аварийной разблокировки, которая разрешает открыть или закрыть ворота вручную, в том случае, если пропало электричество.
Открывающиеся с помощью мобильного устройства. Некоторые ошибочно считают, что современные системы автоматических гаражных ворот могут открываться только с помощью пульта дистанционного управления, о котором говорилось выше. Тем не менее прогресс не стоит на месте, и появилась возможность открыть ворота с помощью мобильного устройства. Так, средства связи есть у каждого, и для того, чтобы управлять автоматикой с них, достаточно установить соответствующее приложение на телефон. Далее происходит обмен сигналами посредством спутниковой связи. Таким образом, больше нет необходимости в сторонних приспособлениях. Кроме того, благодаря мобильному устройству, можно отслеживать, в каком состоянии находятся гаражные ворота. Преимуществ масса, однако и стоимость такой системы влетит в копеечку.

Типы и их особенности

Типы ворот различаются в зависимости от материалов, из которых они изготавливаются, и размеров. При достаточном опыте человек может самостоятельно их построить, хотя многие все равно выбирают более простой вариант – обратиться к специалистам. Также существует и иной вариант – приобретение всех требуемых комплектующих, из которых можно построить гараж любого вида.

Автоматические

Это самые распространенные виды гаражных ворот, которые получили свою популярность благодаря несоизмеримому удобству, по сравнению с механическими аналогами. Кроме практичности, автоматические ворота не позволяют проникнуть третьим лицам в помещение вовсе, поэтому их часто устанавливают на закрытых территориях для обеспечения максимальной безопасности. Большим спросом пользуются немецкие модели, отличающиеся своим высоким качеством.

Кроме того, что автоматические ворота отлично выполняют свое прямое предназначение, есть и ряд других плюсов:

низкая теплопроводность, что позволяет поддерживать высокую температуру в помещении;
благодаря компактной конструкции сохраняется площадь помещения;
эстетичность.

Механические

Главный недостаток – отсутствие автоматической составляющей. То есть владельцу придется самостоятельно открывать и закрывать их. Несмотря на недостатки, такие ворота также довольно популярны у тех, кто не желает переплачивать, ведь цена намного ниже автоматических аналогов. Можно приобрести как вертикальные, так и горизонтальные модели. Всегда есть возможность оснастить конструкцию автоматическим механизмом. Популярностью пользуются ворота немецкого производства.

Важно! Стоит приобретать автоматические механизмы лишь европейских производителей, так как неизвестные китайские бренды не смогут обеспечить производство качественных товаров. К тому же механизмы популярных брендов намного легче починить благодаря наличию оригинальных деталей, доступных в любой хорошей мастерской

Видео: делаем автоматические ворота своими руками

Вы хотите узнать, каким образом можно сделать самостоятельно автоматические гаражные ворота? Вам обязательно пригодится следующий материал на видео.

Посмотрите ролик внимательно. В нем имеется достаточно полезной информации. Однако помните, что надежнее все-таки заказать установку автоматической воротной системы для гаража у специалистов. Они сделают надежный привод, дадут гарантию на свою работу. Хотя, некоторые бывалые гаражники и сами справляются с задачей: их самодельные ворота функционируют без сбоев. Приводы делают линейные, рычажные и подземные.

Дальше выбор Автоматических ворот в гараж зависит уже только от Вас.

Как выбрать?

При приобретении гаражных ворот есть возможность купить все сразу комплектом или же отдельно докупить некоторые комплектующие. Например, для самостоятельного монтажа можно приобрести сначала раму и секции. И уже после их установки определиться с выбором автоматики.

При покупке комплектующих следует учитывать особенности вашего помещения, в котором вы хотите установить секционные ворота из сэндвич-панелей. Прежде всего, это площадь самого помещения и вес гаражных ворот. Эти параметры будут важными определяющими при выборе механизма. Как правило, все автоматические приводы оснащаются сопутствующей информацией, в которой указываются все необходимые требования к весу гаражных ворот и площади для монтажа.

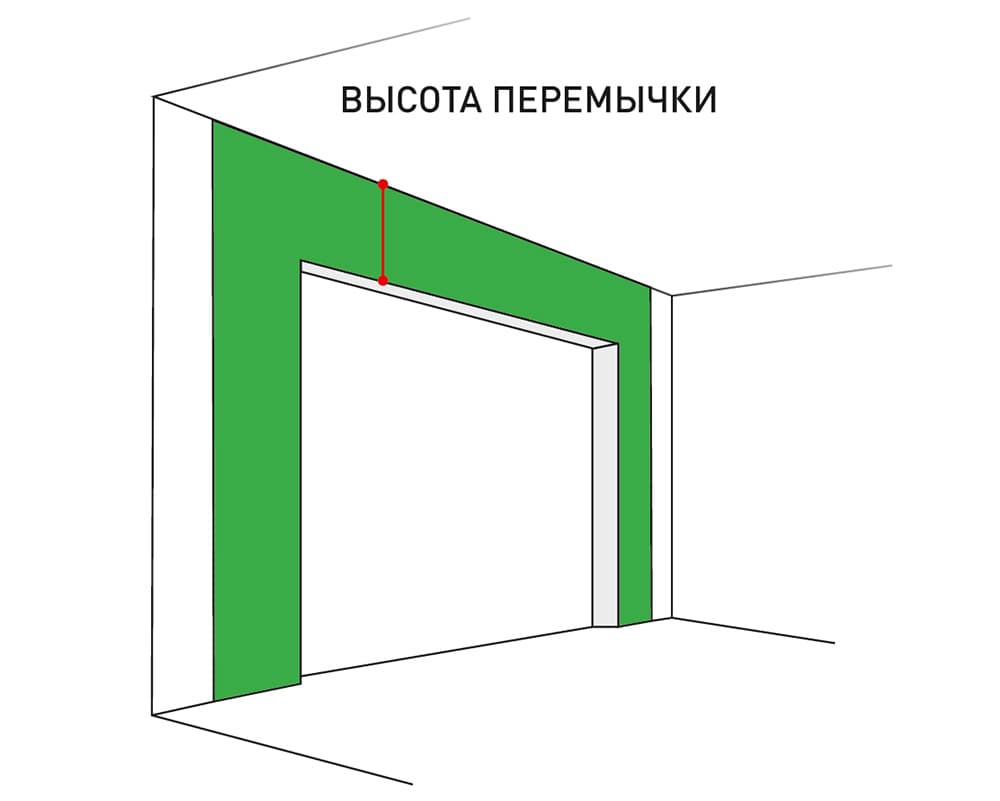

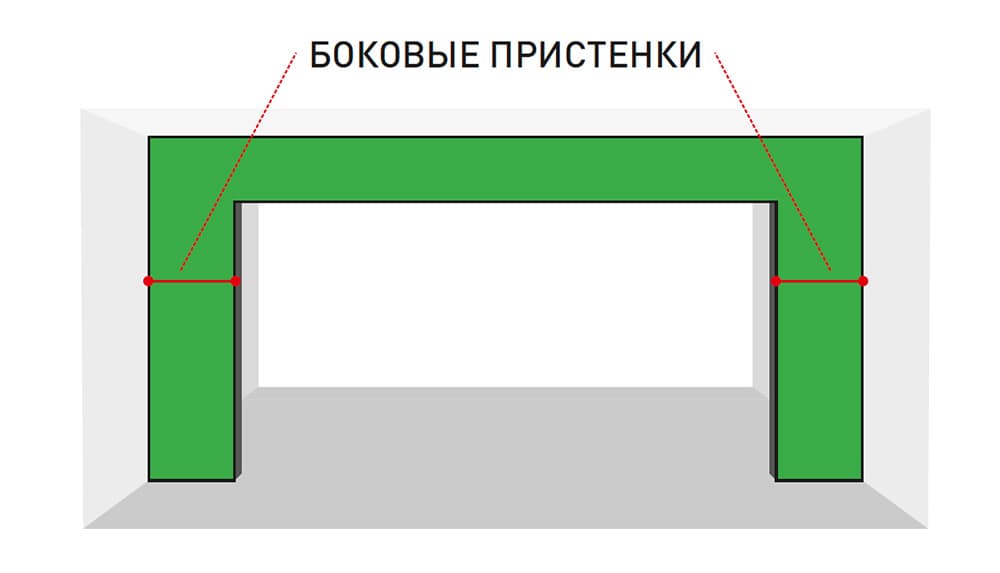

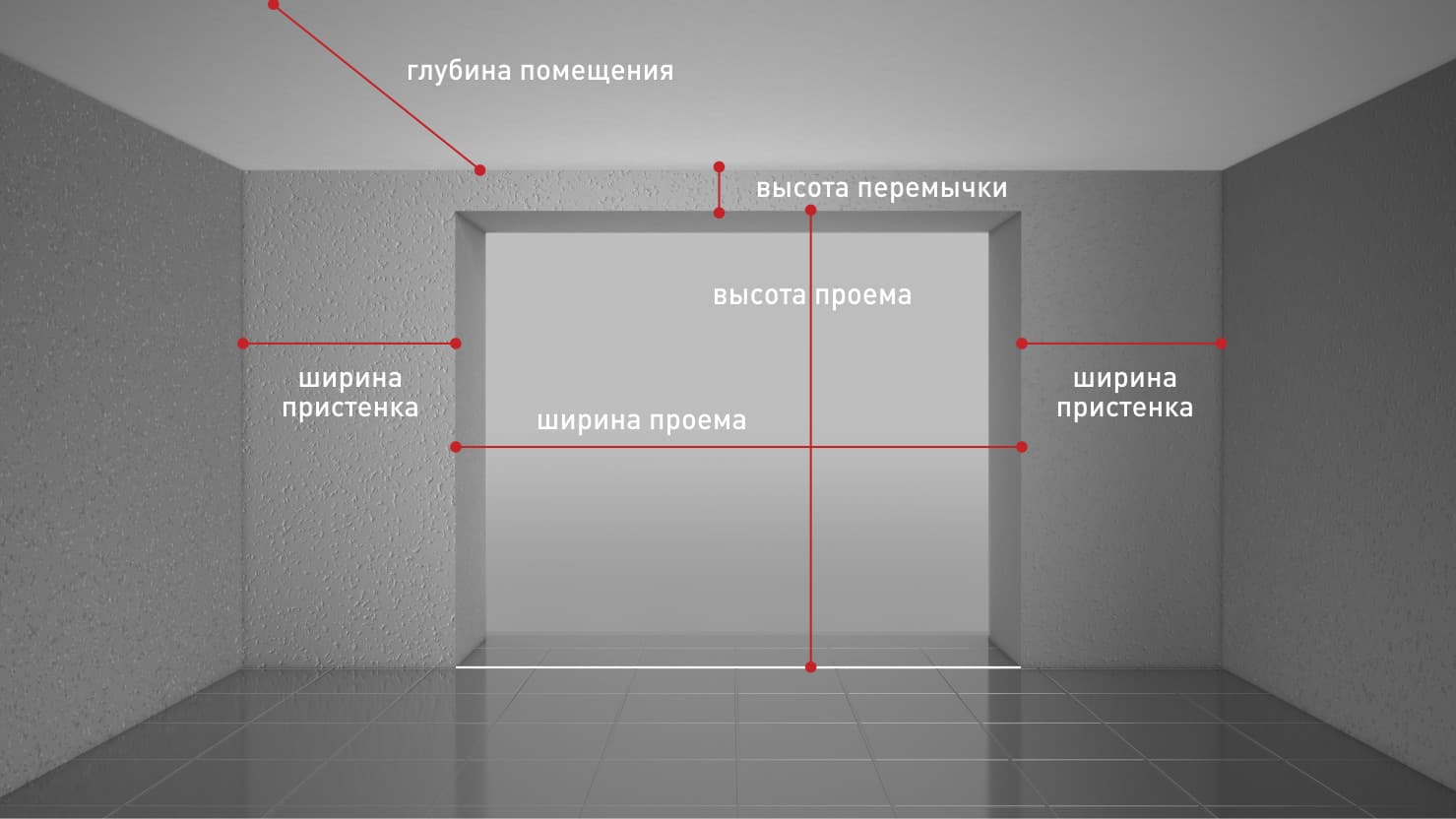

Перед приобретением обязательно сделайте необходимые замеры. Некоторые производители советуют устанавливать ворота, закладывая дополнительные 30% мощности при покупке. Эта прибавка к мощности позволит не переживать при работе механизмов за возможную дополнительную нагрузку.

Достоинства и недостатки различных видов

Чтобы выбор гаражных ворот был наиболее правильным и в дальнейшей эксплуатации не разочаровал вас, необходимо учесть все преимущества и недочёты гаражных конструкций.

Виды гаражных ворот	Плюсы	Минусы
Распашные	Надёжность и прочность.Возможность самостоятельного изготовления.Невысокая стоимость.Использование многоригельного замкового механизма (вместо навесного замка).	Для открывания створок необходимо большое пространство.Площадка для открывания должна быть ровной, очищенной от снега, земли и прочего мусора.Разбалтывание крепёжных петель при длительной эксплуатации.
Секционные	Лёгкий механизм открывания/закрывания.Экономичность в размещении (и в гараже, и при подъезде к нему).Широкий ассортиментный ряд покрытий и материалов для секций.Гидро-, звуко- и теплоизоляционные свойства в сэндвич-панелях.Размеры ворот могут быть различными (подходят для крупногабаритных помещений).Не требуются дополнительные механизмы для открывания.	Конструкционная сложность.Небольшая устойчивость к проникновению чужих людей внутрь гаража (взлом).Высокая вероятность выхода из строя электроприводного устройства.
Рулонные	Умеренные цены.Компактность.Относительно небольшой вес конструкции.Возможность дистанционного управления.Манёвренность.	Невысокая прочность, недолговечность.Низкая шумо- и теплоизоляция.Ненадёжный механизм открывания.
Откатные	Экономия пространства перед гаражом.Устойчивость и прочность.	Требуется место для отката створки.Высокая стоимость.
Подъёмно-поворотные	Не требуется большое пространство перед гаражом (как у распашных ворот).Несложность проведения монтажных работ.Не нужно расчищать окологаражную площадь.Защита от проникновения холода внутрь помещения достигается за счёт прокладок.	При складывании секций вверх нужно свободное пространство в гараже (до полуметра).Неустойчивость створок к механическому воздействию.Необходимость установки мощных автоматических приводов.
Складывающиеся	Створки можно оснастить окнами.Требуется меньше места, чем для распашных ворот.	Необходимо дополнительное пространство (0,5 м) около гаража.Невысокая надёжность.

Разновидности

Для того чтобы остановиться на том или ином варианте электрических дверей, прежде всего, необходимо выбрать, какая разновидность больше по душе. Подробнее о том, какие виды ворот бывают, вы сможете узнать далее.

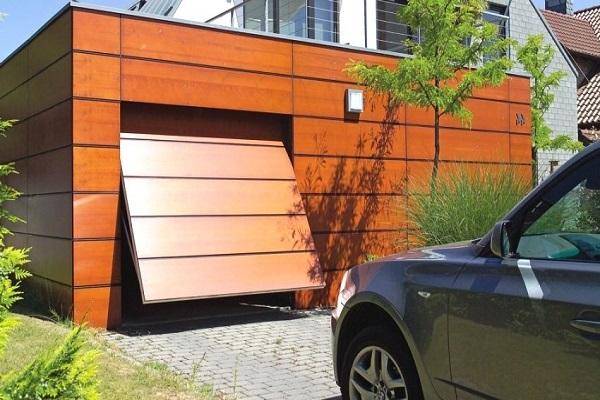

Поворотно-подъемные

Поворотно-подъемные ворота экономят пространство, к тому же быстро действуют. Особенность этого вида заключается в том, что это – целостная конструкция, которая полностью защищает въезд.

Суть работы заключается в следующем: полотно плавно из вертикального положения перемещается к горизонтальному, при этом часть конструкции немного выступает вперед. Привод для таких ворот обеспечивает наклонный или вертикальный подъем.

Недостатки данного вида:

Возможен монтаж только в прямоугольный проем.
При поднятии полотна оно выступает наружу.

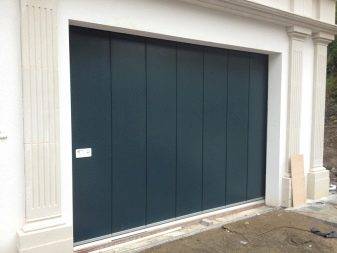

Откатные

Подобная конструкция подходит для частных домов с просторной территорией. Принцип открытия следующий: при открытии полотно перемещается влево или вправо от проема вдоль забора изнутри. В работе принимают участие направляющие, которые закреплены к силовым элементам, в то время как за движение отвечают роликовые опоры, вмонтированные в балки. За работу отвечает один электрический двигатель, но если питание отсутствует, система открывается и вручную.

Преимущества:

Система работает при любых климатических условиях.
Нет необходимости в полном открытии.
Можно установить фотоэлементы.
Достаточная ширина (до 12 метров).

Недостатки:

Требуют пространства.
Система может не функционировать, если имеются уклоны или неровности.

Распашные

Устройство распашных ворот предполагает наличие двух створок, закрепленных на шарнирах, которые крепятся на противоположных сторонах проема. Открывание может быть внутренним или наружным.

Этот вид считается наиболее распространенным. Главное преимущество – низкая стоимость фурнитуры и простота. Недостаток – такой вариант требует пространства.

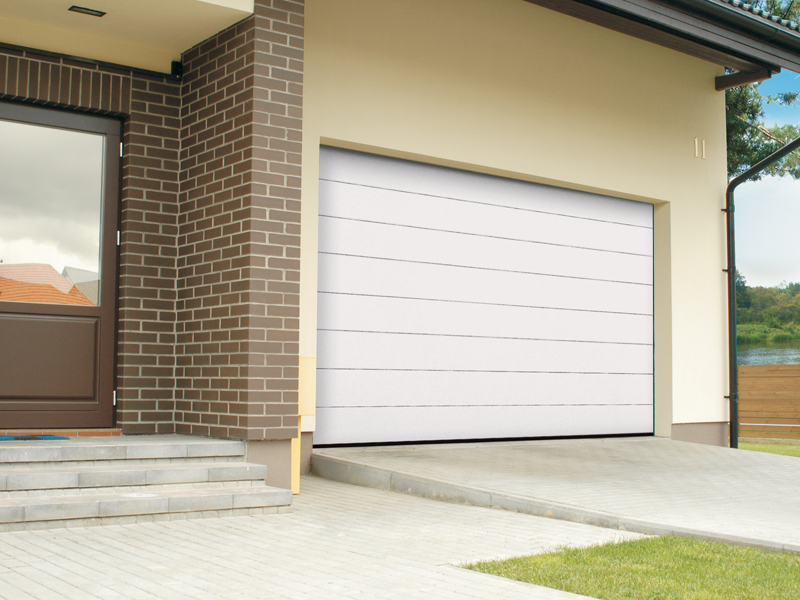

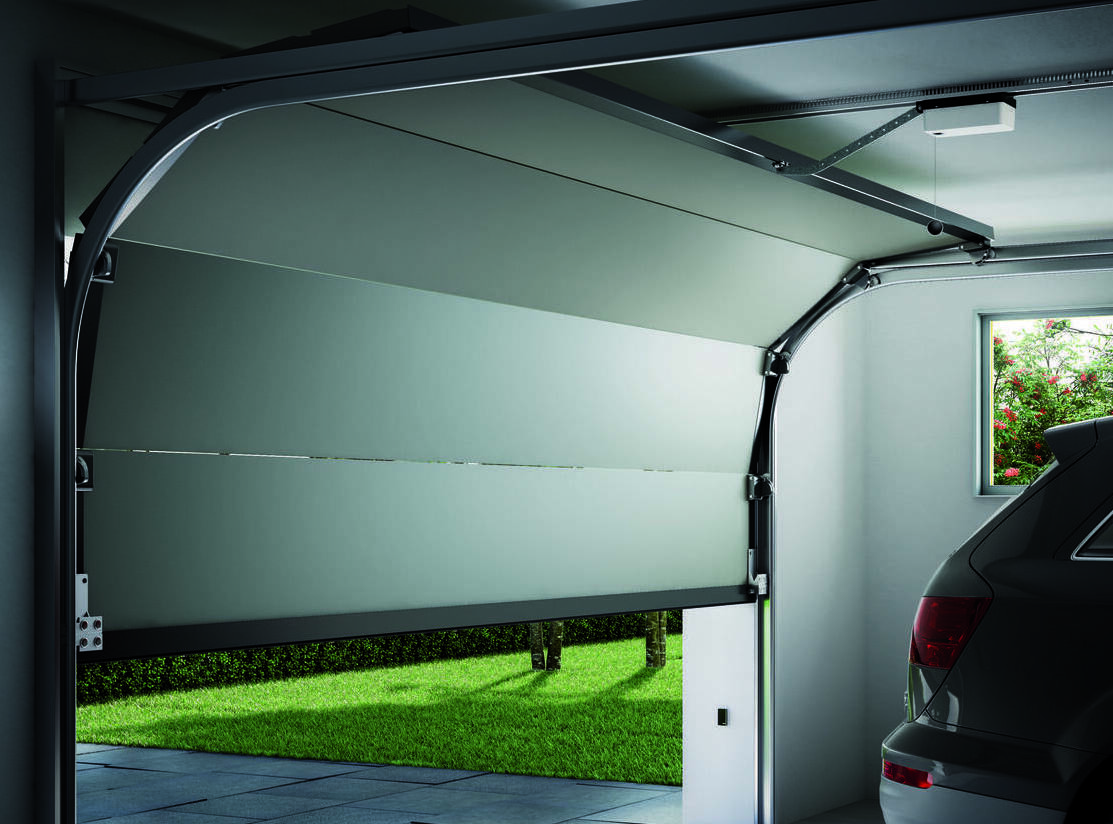

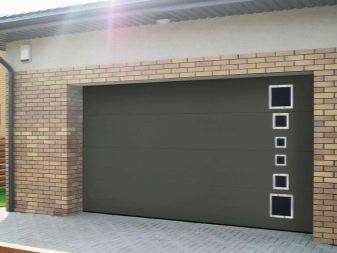

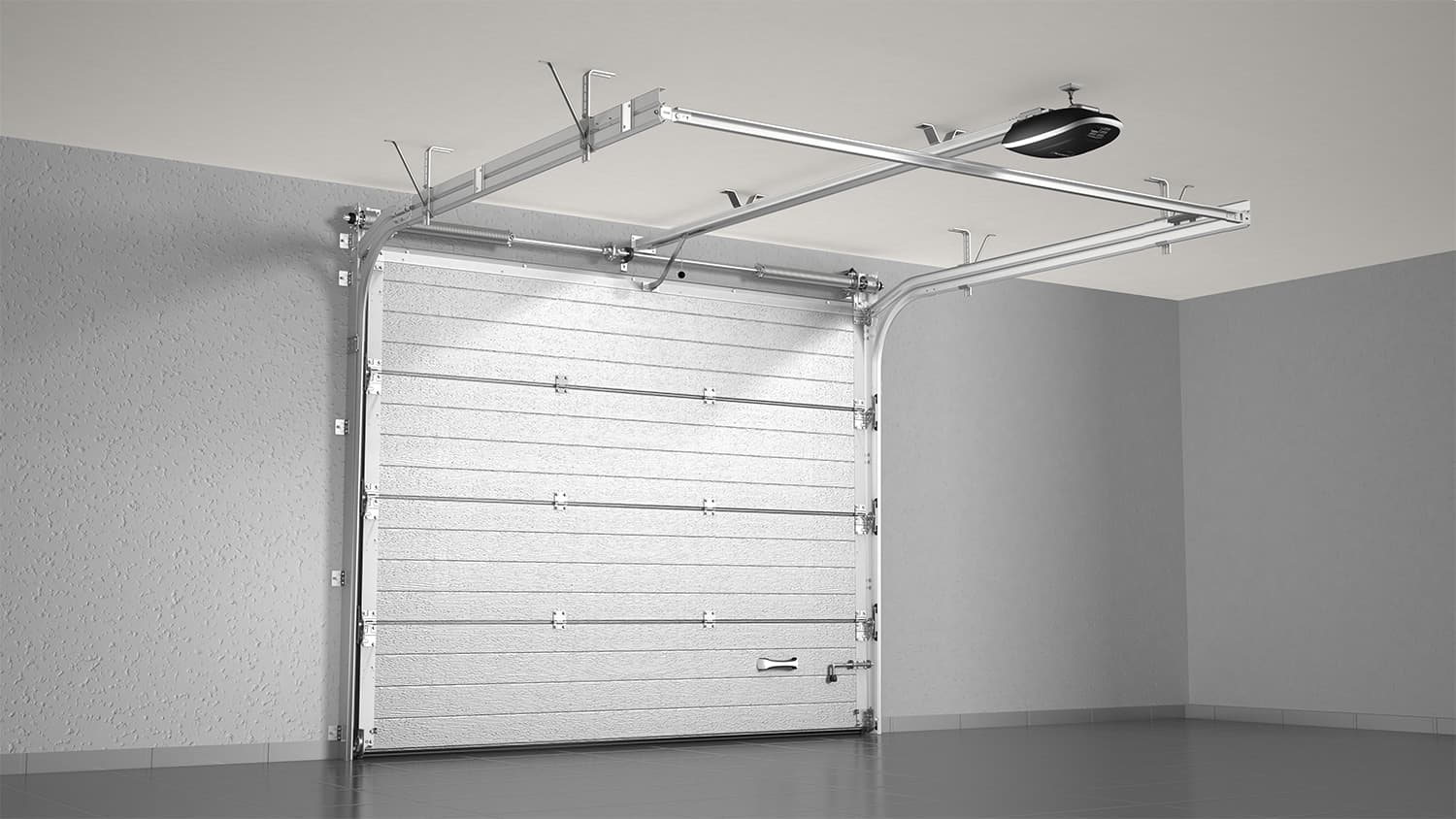

Секционные

Такие ворота подходят и для предприятий, и для частных домов, где есть необходимость их частого использования.

Преимущества:

Свободное пространство по сторонам гаража.
Надежность.
Безопасность.
Выдерживает неблагоприятные погодные условия.
Возможна установка в любую ширину ворот.
Высокая степень защиты от взлома.

Для работы используется два типа движков: осевой и с потолочными направляющими.

Недостатки:

В связи с тем, что отсутствует жесткость металла, полотно отличается ненадежностью.
При поломке необходимо обращаться к специалисту, так как устройство конструкции сложное.

Рулонные

Такие ворота считаются современными. Главный плюс – компактность конструкции. Так, рулон собирается над проемом, не загромождая пространство. Защитные функции такого вида также на высоте. Еще одно преимущество рулонных ворот – относительная дешевизна.

Модели

Если говорить о моделях автоматических гаражных ворот, они бывают:

Роллетного типа.
Подъемно-поворотные.
Секционные.

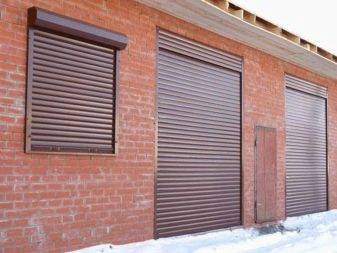

Рулонные (рольставни)

Что представляют собой рольставни все себе представляют. Это набор алюминиевых планок, которые при открытии наматываются на барабан, расположенный под потолком. При движении планки скользят по направляющим, установленным по бокам проема.

Рулонные автоматические гаражные ворота — решение для тех гаражей, для которых противовзломные характеристики не важны

Есть ручной вариант открывания (вороток на барабане), есть механизированный — при помощи мотора, которым можно управлять с пульта дистанционного управления или от кнопок, выведенных на панель рядом с воротами.

Особенности выбора

При выборе рольворот для гаража обращайте внимание на такие моменты:

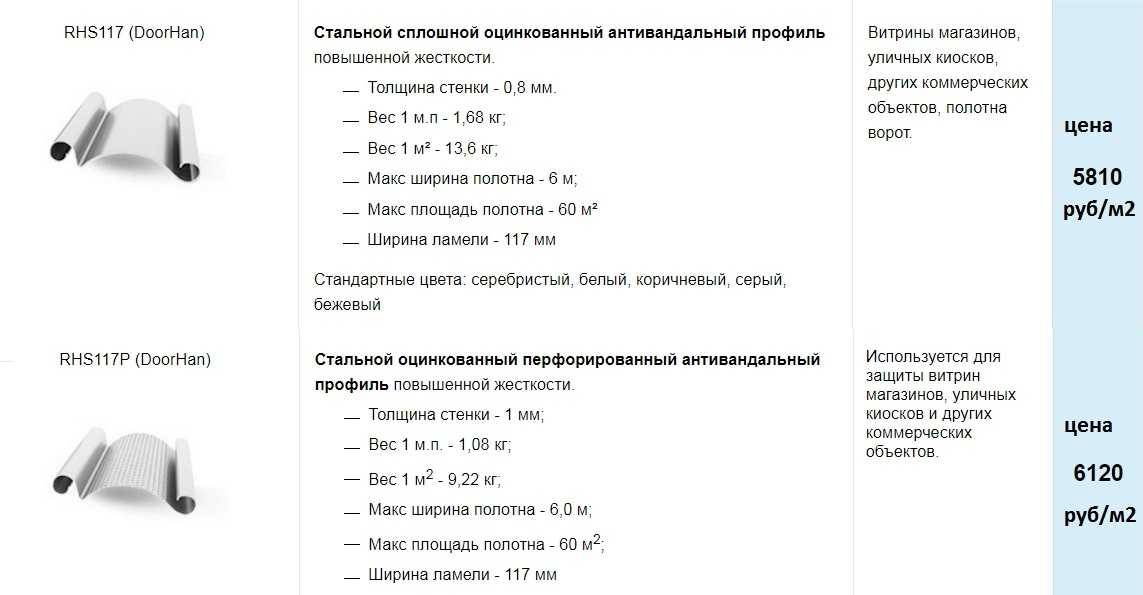

Ламели для рольставен делают методом экструзии или прокатки. Более надежные — сделанные путем экструзии, так как при производстве полужидкая масса продавливается в специальные формы. В результате наружные стенки и внутренние перегородки — это единое целое, что намного повышает жесткость и надежность каждой отдельной планки и ворот в целом. Все антивандальные рулонные ворота собираются из экструзионных планок.
Ламели крупнее и из более толстого металла, есть заполненные пеной — для лучшей теплоизоляции
Утепленные — с пенным наполнителем — ламели всегда сделаны при помощи прокатки. Для повышения жесткости этих планок, наполнитель берут повышенной жесткости — чтобы добавить им стойкости к механическим воздействиям.
Размеры ламелей, используемых для рольворот: высота от 39 мм до 84 мм, толщина — от 8, мм до 13,5 мм.
Тип замка, который используется. Бывают обычные — наружные, которые продеваются в приваренные к раме петли, бывают внутренние — распорные. Если замок распорного типа, в межсезонье, когда на улице температура в районе 0°C, стекающий по поверхности конденсат, попадает в механизм замка и замерзает. Открыть ворота можно только растопив лед (использовать можно фен).
Устройство роллетных гаражных ворот

Обратите внимание, что подбор высоты планок в для рулонных ворот делают на основании ширины проема. Малая высота может использоваться для дверных проемов, большая — собственно для ворот. Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной

Например, ламели высотой в 84 мм использоваться могут на пролетах до 5 метров длиной.

Достоинства и недостатки

Роллетные ворота для гаража считаются самыми ненадежными и холодными, но в сложенном состоянии они — наиболее компактные и могут устанавливаться при совсем небольшой высоте помещения и низкой притолоке (от 100 мм). И это — их основное достоинство.

Самые толстые стальные ламели для гаражных рольставен

Еще один плюс — стоят они меньше чем подъемно-поворотные и секционные. Можно, наверное, найти и те, которые будут дешевле распашных. Но по степени защищенности они не идут ни в какое сравнение даже с самыми неказистыми стальными воротами. Антивандальный стальной профиль имеет толщину металла 1 мм. И это — максимум. Стоит он немало. Цена сравнима с теми же секционными.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Монтажные работы можно выполнить самостоятельно

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

шарнирно-рычажного;
на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Требуется точная настройка

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Чертеж можно взять уже готовый

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

болгарку;
сварочник;
молоток;
шуруповёрт;
рулетку;
дрель или перфоратор со сверлами различного диаметра;
гаечные ключи;
уровень;
карандаш.

Перечень используемого инструмента является ориентировочным

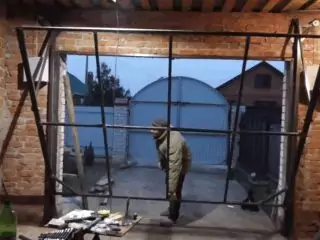

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия
	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Watch this video on YouTube

Привод для распашных ворот

Все механизмы распашных ворот приводятся в действие электроприводами, которые и заставляют двигаться половинки (створки) ворот. В подобных конструкциях всегда устанавливается два привода, по одному для каждой створки. В настоящее время производятся двигатели, применяемые только для правой стороны или только для левой стороны. Также выпускаются универсальные модели, устанавливаемые на любую из половинок (створок).

Различают линейные и рычажные приводы для распашных ворот.

Электроприводы этих механизмов выпускаются с разными рабочими характеристиками. Выбор определяется весом и шириной половинок распашных ворот. Здесь следует учитывать, с какой интенсивностью они будут работать, какая будет ветровая нагрузка, чтобы сделанный выбор смог обеспечить бесперебойную эксплуатацию обоих электроприводов.

Как и в других моделях, рабочие характеристики систем автоматизации зависят от установленного блока управления. Как правило, все электродвигатели распашных ворот уже имеют встроенный блок системы управления и приемник командных сигналов. Также они могут комплектоваться аварийными аккумуляторами. Во всех моделях имеется возможность ручной разблокировки. Такая комплектация позволяет функционировать механизмам непрерывно, даже если внезапно обнаружится отсутствие энергопитания.

Заключение по теме

Итак, нами разобраны все гаражные ворота, которые сегодня предлагают производители. Как видите, у всех у них есть свои преимущества и недостатки. Но главное требование ко всем конструкциям – высокая взломостойкость. К сожалению, ни рулонные, ни секционные модели этим похвастаться не могут. Хотя именно они удобнее всего в эксплуатации. Поэтому ставить их на гаражи, которые не охраняются, не стоит.

Оптимально в таких случаях распашные конструкции. Они прошли проверку временем, себя зарекомендовали только с положительной стороны. К тому же установить в них калитку – не проблема, не займет много средств и времени.

Как выбрать автоматические ворота для гаража

Особенности выбора

Место расположения гаража

Количество размещённых в строении транспортных средств, размеры автомобиля

Размеры гаража

Дополнительное утепление

Автоматические распашные ворота

Виды приводов

Достоинства и недостатки

Гаражные ворота подъёмные

Чертежи, устройство, принцип действия

Управление

Размеры

Рулонные ворота для гаража

Управление автоматикой

Типы и их особенности

Автоматические

Механические

Видео: делаем автоматические ворота своими руками

Рекомендации по подготовке проема для установки гаражных ворот

1. Размеры проема

a) Ширина проема

b) Высота проема

c) Глубина гаража

d) Высота перемычки (притолоки)

e) Ширина пристенка справа и слева от проема

2. Материал стен

3. Подводка электричества к месту установки электропривода для ворот

Как выбрать?

Достоинства и недостатки различных видов

Разновидности

Поворотно-подъемные

Откатные

Распашные

Секционные

Рулонные

Модели

Рулонные (рольставни)

Особенности выбора

Достоинства и недостатки

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Как выбрать привод поворотного механизма: возможные варианты

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Материалы и инструмент, необходимые для монтажа

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Привод для распашных ворот

Заключение по теме

Напишите комментарий Отменить

Вам это будет интересно

Как дизайн интерьера делает из маленькой квартиры большую

Ремонт холодильников: быстрый и качественный сервис по доступным ценам

Как использовать гидравлический трубогиб: Полное руководство и советы

Как выбрать остановочные павильоны: советы по материалам и дизайну

Аукцион частных коллекций: зачем он нужен и как найти уникальные предметы

Специальная оценка условий труда: анализ рисков и улучшение безопасности

Меню

Свежие записи
