Как выбрать автоматические ворота для гаража

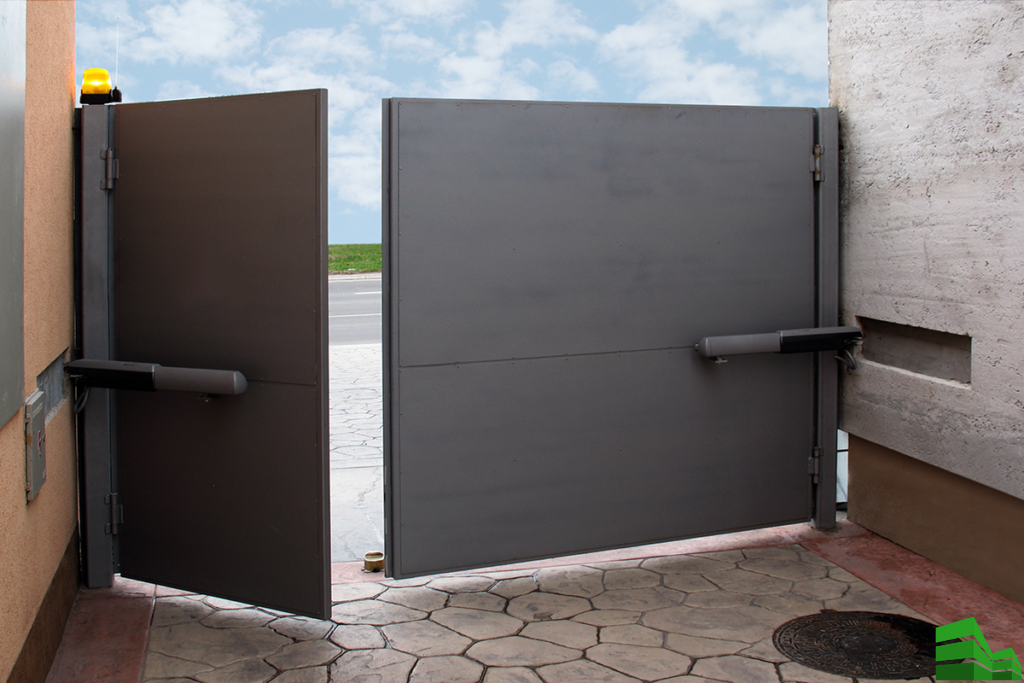

Как сделать автоматические распашные ворота своими руками просто и недорого

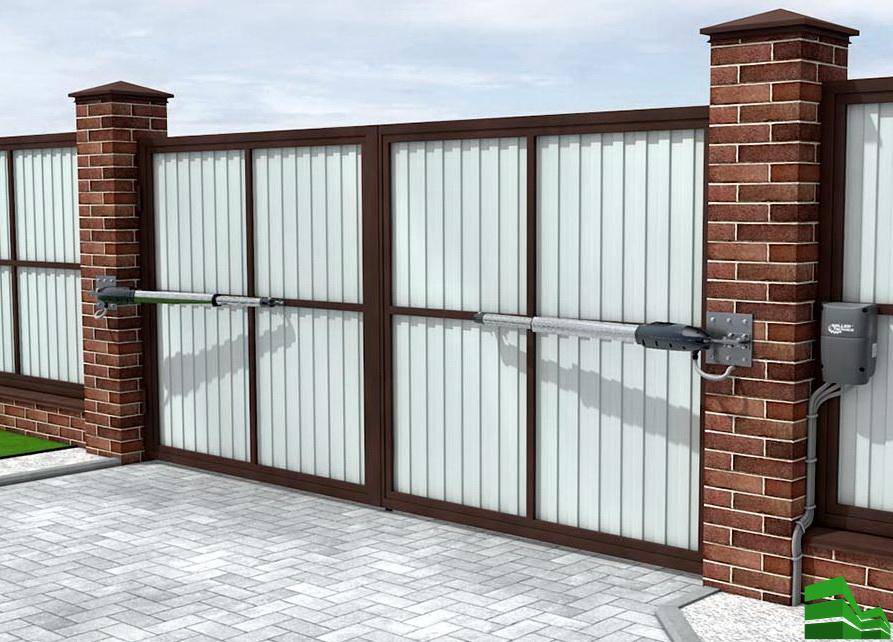

Автоматика для откатных ворот, сделанная своими руками, не является недостижимой, когда человек обладает минимальными техническими навыками.

Для создания такой системы понадобится такой набор инструментов:

• шуруповерт;
• рулетка;
• дрель (перфоратор);
• молоток;
• плоскогубцы;
• крепежные элементы.

После подбора необходимого инструментария, важно осмотреть опорные колонны, оценив их состояние. Чтобы смонтировать линейный привод, нужно иметь максимальное расстояние от крайне части столба в 150 мм. Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок

Если имеют место иные параметры, следует предпочесть рычажную разновидность аппарата для движения створок.

Монтаж автоматики следует проводить строго по инструкции, что прилагается к аппаратуре. Отклоняться от неё нельзя ни на шаг, чтобы не нарушить работу устройства

К примеру, очень важно правильно выбрать место для установки системы. Даже бетонное и кирпичное основание, может потребовать дополнительного укрепления. После окончания монтажа автоматической системы, её подключают к снабжению электричеством

После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока

После окончания монтажа автоматической системы, её подключают к снабжению электричеством. После включения механизма, происходит окончательная регулировка хода створок, оснащение всей конструкции сигнальными и фотоэлементами. Как правило, все системы требуют наличия резервной кнопки, для получения возможности открытия створок без воздействия электрического тока.

Виды подъема

Существует несколько видов механизма. Первый из них мы рассмотрим – распашной автоматический тип. Конструкция состоит из двух створок, закрепленных шарнирным методом. Они распахиваются внутрь и наружу.

Достоинства:

• Простота установки;
• Доступная цена.

Недостатки:

• Требуется наличие свободного места для распахивания и закрывания;
• Риск повреждения транспортного средства. Например, при неаккуратном использовании или при порыве ветра створка может задеть рядом стоящую машину;
• Для создания конструкцию применяют металл, который лучше отделать теплоизоляционным материалом. Это становится причиной дополнительных затрат;
• Слабая герметичность.

Вторая разновидность ворот – подъемно-поворотные.

Конструкция легко открывать. Для этого не понадобится свободное место. Сооружение отличается целостностью полотна. Металл подбирается в соответствии с шириной проема. Воротное полотно открывается или закрывается посредством механизма. Он закрепляет его под потолочной поверхностью.

Достоинства:

• Конструкция не становится помехой при передвижении транспорта;
• Нет необходимости в свободном пространстве снаружи помещения;
• Механизм не зависит от условий погоды;
• Стабильная теплоизоляция гарантирована при правильной отделке проема;
• При сбоях электричества можно управлять конструкцией вручную;
• Есть возможность установки калитки.

Недостатки:

• Не получится установить для малоразмерного гаража;
• Трудно устанавливать конструкция самостоятельно. Чаще всего возникает потребность в помощи;
• Заполняет много пространства под потолочной поверхностью.

Третий тип – двухстворчатые распашные. Они признаны самыми популярными воротами. Несмотря на то, что они состоят из двух створок, их вес меньше, чем у одностворчатых ворот. Это неоспоримое преимущество, потому что необходимость в дополнительном использовании столбов отпадает. Калитку можно врезать в воротное полотно без крепления на опорные стойки.

Достоинства:

• Простой монтаж;
• Привлекательная цена;
• Возможность самостоятельного установления.

Недостатки:

Зимой необходимо постоянно очищать территорию вблизи гаража от снега, чтобы открыть ворота.

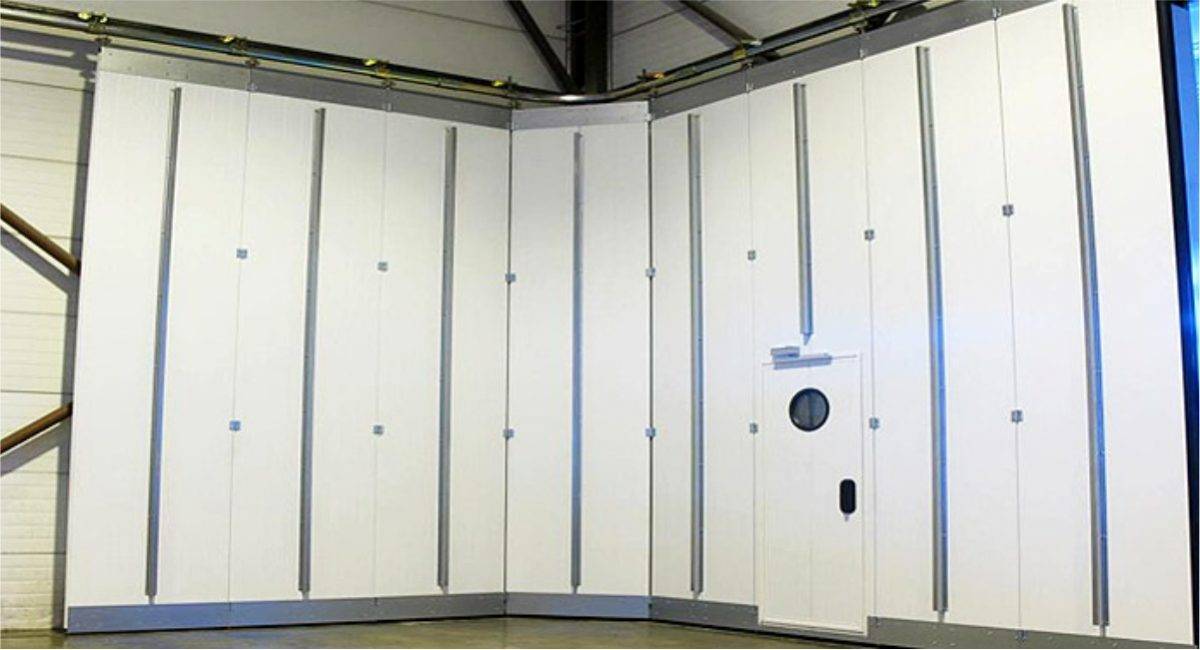

Складные – четвертый тип ворот. Эта конструкция представляет собой несколько панелей, соединенных между собой специальным материалом. Он отличается гибкостью и плотностью. Кроме этого, в фиксации участвуют навесы. Воротное полотно передвигается посредством роликового механизма и пары направляющих.

Достоинства:

• Отсутствие необходимости в свободной территории;
• Удобство строения;
• Можно монтировать собственноручно;
• Длительный срок эксплуатации.

Недостатки:

• Дорого;
• Плохая герметичность становится причиной необходимости в теплоизоляции. А это дополнительные расходы.

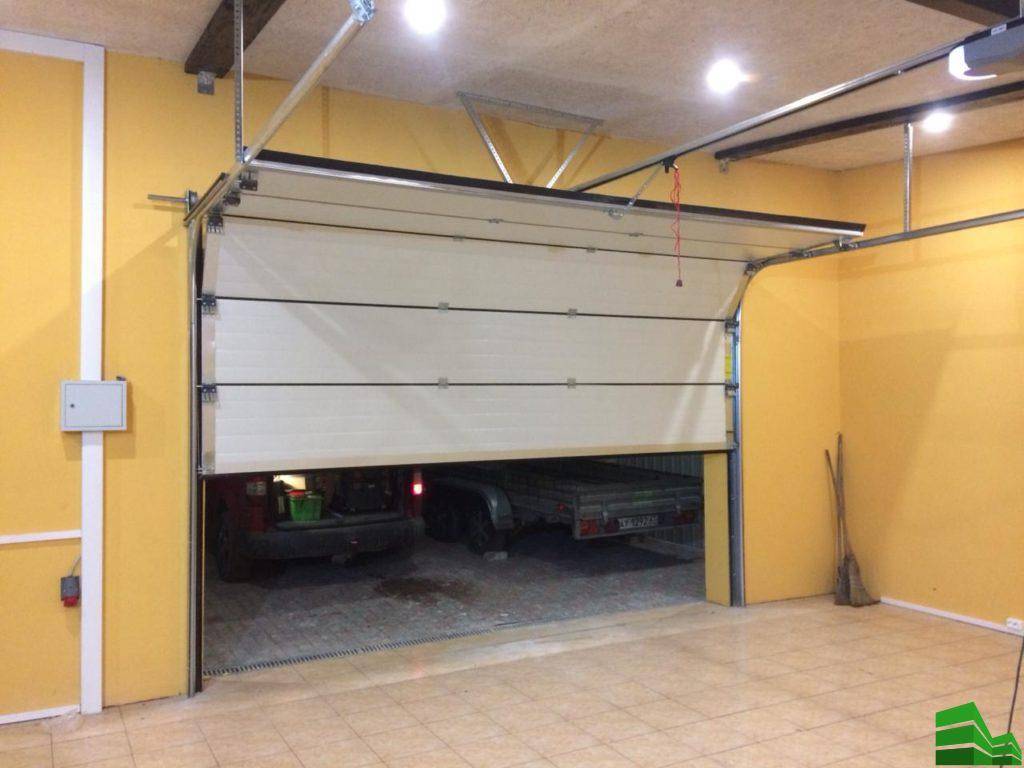

Пятая разновидность – подъемно-секционные. Конструкцию с успехом устанавливают на гаражные помещения в частных и промышленных секторах. Сооружение принято считать разновидностью складных ворот. Полотно состоит из нескольких секций, скрепленных между собой.

Достоинства:

• Нет необходимости в свободной территории;
• Воротное полотно хорошо переносит непогоду: ветер, дожди, снега;
• Простая схема установки.

Недостатки:

• Дорого;
• Слабая защита.

Шестым и современным типом воротных конструкций отмечают рулонные сооружения. Они компактные и ими легко управлять. При этом для многих плюс – это их доступная стоимость. Воротное полотно легкое по весу, поэтому надежность и защита явно не сильные стороны этой конструкции. Такие ворота легко взломать. Некоторым не понравится факт, что нельзя установить калитку. Корректная работа ворот часто страдает в зимний период. Это связано с замерзанием и обледенением металлического механизма.

Достоинства и недостатки

При выборе того или иногда вида автоматического механизма важно обращать внимание на преимущества и недостатки. У каждой разновидности свои отличия. Но, можно отметить общие сильные и слабые стороны:

Но, можно отметить общие сильные и слабые стороны:

Достоинства:

• Нет необходимости покидать автомобиль для управления конструкцией;
• Практически все ворота надежно защищают гаражное помещение от злоумышленников;

Недостатки:

• При сбоях в работе электричества часто возникают проблемы с использованием ворот;
• Часто требуется помощь специалистов по установке;
• Ворота нуждаются в дополнительной теплоизоляции.

Основные производители

Выбирая ворота, лучше остановиться на фирмах, которые давно на рынке и хорошо зарекомендовали себя среди покупателей. Главенствующие позиции в сфере изготовления гаражных ворот занимают компании:

1. Hörmann(Германия). Сертифицированные изделия компании реализуются напрямую из Германии через развёрнутую дилерскую сеть. Гарантия на них составляет 10 лет.
2. DoorHan (Россия). Комплектующие для ворот, в частности, механизмы привода, закупаются в Италии или Германии.
3. Alutech (Беларусь). Эта компания покупает конструктивные элементы в Италии или Китае.

Надёжность воротам обеспечивают системы автоматического привода. Наличие этого конструктивного узла повышает цену товара, но делает комфортной его эксплуатацию. При выборе автоматической системы лучше остановиться на известных компаниях — Nice, Faac, Came (Италия) или на китайской ANMotors.

Также можно обратить внимание на продукцию фирм:

1. Novoferm (Германия).
2. Bremet (Италия).
3. Normstahl (Германия, Швейцария).
4. Meswaс (Финляндия).
5. Clopay (США).
6. RYTERNA (Латвия).

Из российских изготовителей стоит выделить:

1. «Технопроф».
2. «Эрин».
3. «Rolclassic».

Немецкие производители постоянно расширяют ассортимент выпускаемых конструкций. В частности, фирма Hörmann производит и рулонные, и секционные, и складывающиеся ворота. Можно заказать скоростные, огнестойкие системы. Кроме того, компания производит и запчасти для ворот — приводные блоки, коробки, козырьки и механизмы управления.

Белорусская компания Alutech тоже может похвастаться широким ассортиментом роллетных, воротных и профильных систем. Кроме того, она выпускает и комплектующие — автоматику, шлагбаумы, отливы и прочее.

Российские производители не отстают — компания DoorHan представляет широкий спектр самых разнообразных товаров из этой области — рольставни и рольворота, бытовые и промышленные системы, автоматику для ворот, ограждения и многое другое.

К слову, некоторые производители, в частности DoorHan и RYTERNA, даже простой ригельный замок предлагают в качестве дополнительной опции. А лучшие противовзломные характеристики имеют ворота Hörmann.

В целом, можно утверждать, что ворота Hörmann — это премиальный сегмент, RYTERNA и Alutech из средней ценовой категории, а DoorHan — это бюджетный производитель.

Особенности выбора

Выбор гаражных ворот зависит от многих факторов, которые следует изучить перед их установкой.

Перечислим основные моменты.

Место расположения гаража

Он может стоять на территории приусадебного участка поодаль от ограждения, размещаться по одной линии с забором воротами на дорогу или находиться под домом на уровне цокольного этажа.

Каждая из этих особенностей расположения требует своего решения в установке гаражной конструкции.

Количество размещённых в строении транспортных средств, размеры автомобиля

От ширины входного проёма, габаритов машины зависит какой тип конструкции возможно установить.

Авто солидного класса или наличие нескольких транспортных постояльцев в гараже потребует монтажа объёмных ворот определённого типа.

Размеры гаража

От этого зависит выбор конструкции. В большом строении найдётся место для раздвижных ворот или любого другого типа.

В скромном по габаритам помещении их некуда будет спрятать, придётся устанавливать ворота распашного типа или устанавливать секционную, рулонную конструкцию.

Также перед покупкой и установкой следует продумать такие «мелочи» как:

• Выбор типа конструкции.
• Используемый при обустройстве материал.
• Необходимость установки полога на входе.
• Удобство въезда в бокс.
• Тип замка и их количество.

Дополнительное утепление

Гаражные ворота в отличии от всех остальных обязательно должны иметь полог.

При наступлении холодов утепление для автомобиля очень важно, оно уменьшит плату за отопление и потерю тепла. Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным

Особенно важно это для тех кто предпочитает чинить автомобиль своими руками, так как переохлаждение может быть очень опасным. Кроме того тканевая завеса останавливает пыль которая попадает извне

Кроме того тканевая завеса останавливает пыль которая попадает извне.

Штора крепится не на самом проеме, а на некотором расстоянии от него, перекрываются ворота с запасом чтобы исключить продувание.

Пример крепления полога.

В регионах с суровым климатом лучше всего использовать пологи которые при изготовлении дополнительно утеплили.

По конструкции шторы бывают разные: сплошное покрытие, ленточные системы, скручивающиеся в рулон. Ткань может выдвигаться с боку, а так же спускаться сверху.

Брезентовые пологи очень плотные и пропитаны огнестойкими составами, гидрофобными средствами. Такой материал не гниет и очень долго служит, однако весьма тяжелый.

Брезентовый полог.

Поливинилхлорид не задубеет даже при самых сильных морозах, а также не загорится, сопротивляется попаданию воды и очень медленно истирается.

Поливинилхлоридный полог.

Так же необходимо рассмотреть вариант с использованием ткани “Оксфорд”, которая отличается своим плетением и высокими характеристиками.

Полог из утепленной ткани “Оксфорд”.

Разновидности гаражных ворот

Распашные гаражные ворота напоминаю обычную дверь, и бывают или деревянными или стальными. В качестве материала для деревянных ворот применяют такие породы, как дуб, ель или сосну. Выбор конструкции небольшой:

• филенчатые  — просветы в раме заполняют деревянными или фанерными филенками;
• рамочные (деревянные или стальные), которые обшивают с одной или обеих сторон.

Утеплителем для таких ворот служит сэндвич-панель, пенополистирол или пенополиэтилен. Стандартные размеры створок: 1-1,5м*2-2,2м. Основной недостаток распашных ворот – неудобное обслуживание по сравнению с другими видами ворот или нерациональное использование места для подъезда к гаражу. Конечно же, створки распашных ворот легко оснастить электроприводом, но далеко не все модели.

Преимущества таких ворот в их низкой стоимости и внешнему виду, который гармонирует с любой архитектурой частного дома. Одностворчатые гаражные ворота не столь популярны, как двустворчатые, ведь занимают гораздо больше места для открытия. Если забор находится вблизи гаража, то одностворчатые ворота – не самый лучший вариант.

Подъемно-поворотные гаражные ворота также могут быть или из дерева или из стали и иметь плитный или же рамочный каркас. Утеплителем служит пенополистирол. Максимальна ширина таких ворот – 3м, а высота – не более 2,3м, поэтому они не подойдут в качестве ворот на несколько транспортных средств.

Механизм подъема ворот: полотно двигается на роликах по стальным направляющим, которые монтируют на стенах гаража или в просвете проема, а в некоторых моделях ворот направляющий фиксируют под потолком. Чтобы упростить открытие ворот, их оснащают специальными пружинами.

Еще до покупки подъемно-поворотных ворот определитесь в том, где они будут устанавливаться: за проемом или в проеме. Если в проеме, то минимальное расстояние от потолка до верхнего края ворот составляет 7 см, а если ворота будут монтировать за проемом, то это расстояние равно 10 см, но лучше оставить больший зазор.

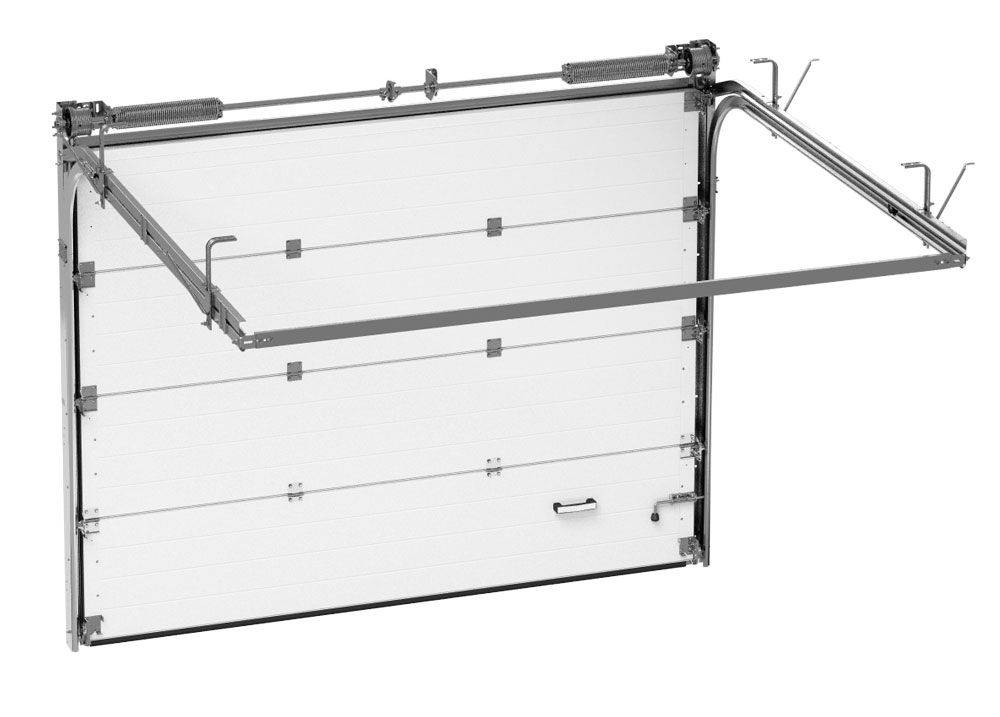

Секционные гаражные ворота более удобны – они не занимают лишнего места перед гаражом. Секций у ворот может быть или 3 (размер 56,2см) или 6 (размер 46, 8 см), а резиновые прокладки между ними защитят помещение гаража от ветра или влаги.

Существуют 2 основных типа секционных ворот, которые представлены в следующей таблице.

Название	Описание	Ширина, м	Высота, м
Потолочные	Горизонтальное расположение секций, которые движутся на роликах по направляющей, прикрепленной к потолку гаража. Предусматривается зазор в 10-22 см между краем проема и потолком	2 — 5	1,9 — 3
Боковые/ поворотные	Направляющая размещена на проеме гаража и на одной из его стен. Низ направляющей требует постоянной уборки. Предусматривается зазор в 10-22 см между воротами и стеной. Такие ворота рассчитаны на гараж для одного автомобиля	2 — 3	2 — 2,3

Секционные ворота представлены в разных вариантах:

• с рамочной структурой, которая обшита стальным листом, деревянными досками или фанерой;
• безрамные конструкции, жесткость которых обеспечивается утеплителем пенополиуретаном.

Отделка секций бывает под дерево или рельефная (гофр). Преимущество секционных ворот в том, что они украсят не только маленький или большой проем, но даже и нестандартный, например, арочный. Ворота иногда оснащают экраном с регулировкой, который заполняет пространство между перемычкой и воротами (1-10 см).

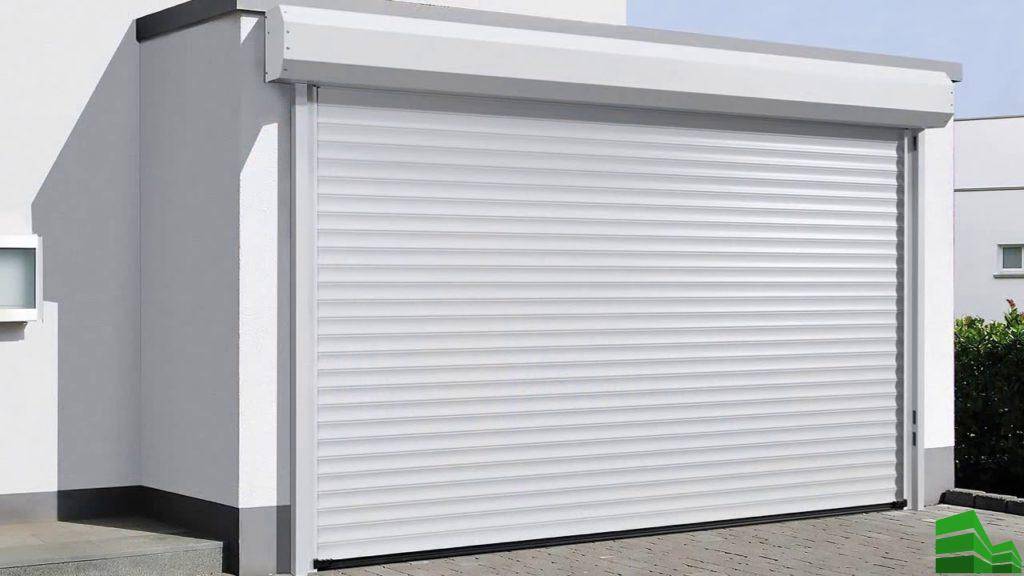

Рулонные или спиральные гаражные ворота лучше секционных ворот, поскольку они:

• занимают меньше места;
• открываются с помощью пульта на дистанционном управлении, т. к. ворота почти всегда оснащены приводом.

Принцип их работы схож к механизму открытия рольставней, но некоторые модели рулонных гаражных ворот имеют такой же механизм открытия, как и секционные.

Таблица основных характеристик каждого производителя.

Характеристика	DoorHan	Alutech	Hoermann
Цена, €	460	520 – 550	700 – 900
Гарантия, мес.	12	24	24
Габаритные размеры, мм	от 1800*1800 до 6000*3100	от 1750*1710 до 6000*3085	от 2250*1875 до 6000*3000
Вес, кг/м2	11,2 – 14,7	11,2 – 14,7	11,2 – 14,7
Толщина сэндвич-панели, мм	40	45	42
Теплоизоляционный материал	вспененный полиуретан	вспененный полиуретан	вспененный полиуретан
Циклы открытия-закрытия	25000	25000	25000
Тип пружины	торсионные пружины	торсионные пружины	торсионные пружины
Лакокрасочное покрытие	Полимерное, устойчивое к царапинам и воздействию осадков
Автоматика	привод – Sectional	автоматика Nice, Marantec, AN-Motors (Италия, Германия и Китай)	приводы: ProMatic и SupraMatic
Цена автоматики, тыс./руб.	от 8000	от 14 000	от 22 000
Окна	круглые и прямоугольные с декоративными вставками	квадратные, круглые и прямоугольные	остекление Duratec, много вариантов
Дополнительные опции	калитка с плоским порогом	врезная калитка с плоским порогом для серии Classic. Для серии Standart только боковая дверь в фасаде	калитка с плоским порогом

Выбор материала для ворот

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

Сколько стоят гаражные ворота?

На нижней границе рынка вы можете забрать пару недостроенных деревянных гаражных ворот с габаритами всего за 20 тыс. руб. на местном рынке, со стальными дверями со стартом свыше 25 тыс. руб. Добавьте к этой установке затраты, в то время как автоматизация добавит еще пару сотен, по крайней мере, тоже.

Замороженная стальная дверь будет стоить около 58 тыс. руб., при этом секционные ворота могут стоить более 100 тыс. руб., а роликовые гаражные двери продают от 115 тыс. руб.

Эти цены немного возрастут для дверей нестандартного размера, а также для нестандартных цветов или дополнительных глазурованных элементов.

Рейтинг ТОП 5 автоматики для ворот

В ТОП попали следующие модели:

• Ryterna SSD;
• DoorHan RSD02;
• Alutech Classic;
• STILTOR Пром;
• Zaiger Classic Eco.

Пришло время взглянуть на них поближе.

Ryterna SSD

Данная компания занимается производство секционных гаражных ворот с автоматической конструкцией. Качество продукта Литовской компании удивит вас Европейскими стандартами и адекватной стоимостью. Из дополнительных преимуществ отметим широкий диапазон температур, позволяющий не волноваться за конструкцию в теплое и холодное времена года. Сэндвич панели можно выбрать любого размера, вплоть до 6×3 метра.

Материал направляющих	алюминий
Производство	Литва
Толщина сэндвича	40 мм

Ценовой диапазон: от 38999 до 59999 рублей.

автоматические ворота Ryterna SSD

• диапазон рабочих температур (-30 – +70 градусов цельсия);
• конструкция из оцинкованного металла;
• простая установка ворот;
• резиновые уплотнители по периметру.

DoorHan RSD02

Известный производитель автоматических ворот, отличившийся качеством и надежностью собственной продукции. Полотно из стальных сэндвич-панелей толщиной 40 мм и усилением под петли. Сами ворота произведены в России, у покупателя будет возможность пользоваться конструкцией с гарантией в 12 месяцев, но и позже они вас не подведут.

Срок гарантии	1 год
Тип	подъемные
Производитель	Россия

Ценник составит от 24999 до 45699 рублей.

автоматические ворота DoorHan RSD02

• защита от разрыва пружины;
• окрашенные торсионные пружины;
• ресурс в 25000 циклов;
• годовая гарантия.

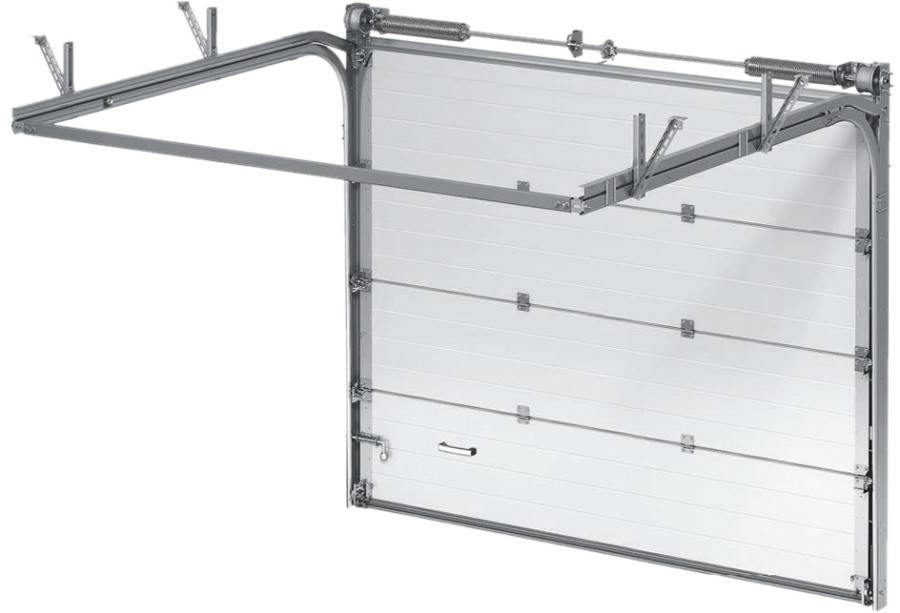

Alutech Classic

Данные ворота теплые, коррозионностойкие и достаточно прочные. Вы можете не волноваться об их состоянии, устанавливая в регионе с влажным климатом. Также будет возможен выбор системы балансировки: торсионный механизм или пружины растяжения. Ресурс пружин составляет 25.000 циклов, чего вполне достаточно.

Использование	бытовое
Гарантия	12 мес
Производство	Беларусь

Ценник составит от 28399 до 48999 рублей.

автоматические ворота Alutech Classic

• петли и регулируемые кронштейны из нержавеющей стали;
• агрегат защищен от перегрева;
• возможен выбор системы балансировки;
• сэндвич с толщиной 45 мм.

STILTOR Пром

Уникальные ворота Российского производства, представляющие собой качественную конструкцию с Голландскими комплектующими. Доступны белый и коричневый цвета на выбор, но это только основные. Особенностей много, мы отметили: простая установка, направляющие и ролики из оцинкованной стали и ресурс в 50000 циклов в среднем.

Комплектующие	Голландия
Цвет панелей	Белый/коричневый
Толщина направляющих	1,8 мм

Цена: от 41999 до 62699 рублей.

автоматические ворота STILTOR Пром

• торсионный вал с пружинами (ресурс от 25 000 до 100 000 циклов);
• ролики выполнены из оцинкованной стали;
• направляющие из оцинкованной стали, толщиной 1,8 мм.

Zaiger Classic Eco

Секционные ворота серии Zaiger Classic Eco изготавливаются из сэндвич-панелей компании TECSEDO (Швейцария). Толщина панели 40 мм, толщина стального листа 0,45 мм. Надежная теплоизоляция помещения достигается за счет использования жесткого пенополиуретана. Также мы выделим большую приспособленность к изменениям климата в разных часовых поясах.

По ГОСТу	да
Толщина листа	0,45 мм
Вид	классические подъемные

Ценовой диапазон: от 3999 до 4299 рублей.

автоматические ворота Zaiger Classic Eco

• годовая гарантия;
• сделаны в соответствии с ГОСТом;
• хорошая теплоизоляция (за счет пенополиуретана);
• толщина стального листа в 0,45 мм.

Возможности автоматизации

Вручную открывать и закрывать ворота гаража под дождем или во время снегопада — то еще удовольствие. Это знает каждый автовладелец. Желание автоматизировать процесс вполне закономерно. Автоматический подъем ворот секционного типа может быть реализован двумя способами:

• При помощи привода, закрепленного на потолке. С подъемным механизмом он соединяется тросами или цепями (зависит от производителей). Ставится при стандартном, пониженном и наклонном подъеме. Это вариант более дешевый, так как сам привод — самый обычный, большая мощность ему не требуется.

• Осевой привод. Устанавливается  сбоку от верхней оси, приводит ее во вращение. Более мощный и более дорогой вариант. Ставится если притолока достаточно высокая — для повышенного вертикального, стандартного подъема.

Как видите, выбор есть только при условии базовой комплектации со стандартным (средним) типом подъема. Во всех остальных случаях тип механизма определен параметрами проема.

Автоматическое открывание/закрывание секционных гаражных ворот может «стартовать» от различных устройств:

Пульта, расположенного на стене. Реализуется это просто — при помощи стандартных кнопок, через которые подается питание. Смысл в такой автоматизации — отсутствие физических усилий, хоть выходить под дождь из машины все-таки надо.

Брелка/пульта управления. В этом случае в пульте управления встроен радио-передатчик, в приводе — приемник. Работают они на определенной частоте

При выборе обратите внимание на частотный диапазон — он не должен перекрывать уже имеющиеся в пользовании устройства подобного типа. Компьютера, смартфона

В этом случае в привод встраивается микропроцессор, который принимает и обрабатывает сигналы.

Из всех этих видов самый распространенный- брелки. Он относительно недорог, дает требуемую степень свободы.

Как сделать своими руками подъёмно-поворотные ворота для гаража: подробная инструкция

Если не получается приобрести подъемно поворотные ворота, можно изготовить подобную конструкцию своими руками. Предлагаем разобраться в тонкостях процесса.

Монтажные работы можно выполнить самостоятельно

Как выбрать привод поворотного механизма: возможные варианты

Основным элементом конструкции является каркас, поворот которого обеспечивается с помощью специального механизма:

• шарнирно-рычажного;
• на противовесах.

При изготовлении дверной системы своими руками следует сразу определиться с подходящим типом. Шарнирно-рычажный отличается простотой и надёжностью, а потому пользуется особой популярностью. Движение полотна осуществляется по заранее заданной траектории, а потому система требует точной настройки.

Требуется точная настройка

Конструкция на противовесах предполагает крепление к нижней части створки стального троса, на конце которого находятся бетонные блоки и кирпичи. Трос проходит через лебедку. Если створка имеет большой вес, такой вариант является предпочтительным.

Как своими руками подготовить чертеж подъёмных ворот для гаража: полезная информация

Приступая к разработке чертежа подъемных ворот для гаража своими руками, следует выполнить тщательный замер проема, в который будет устанавливаться конструкция. Самостоятельно подготовить эскиз достаточно сложно при отсутствии опыта разработки проектной документации. В такой ситуации можно воспользоваться уже готовыми чертежами для изготовления самодельных подъемных ворот для гаража, изменив размеры будущей конструкции.

Чертеж можно взять уже готовый

Материалы и инструмент, необходимые для монтажа

Материал для подъёмных гаражных ворот своими руками приобретается в соответствии с требованиями чертежа. В проектной документации содержится вся необходимая для этого информация.

Из инструмента для монтажа следует подготовить:

• болгарку;
• сварочник;
• молоток;
• шуруповёрт;
• рулетку;
• дрель или перфоратор со сверлами различного диаметра;
• гаечные ключи;
• уровень;
• карандаш.

Перечень используемого инструмента является ориентировочным

Инструкция по изготовлению подъёмно-поворотных гаражных ворот

Порядок сборки подъемно поворотных гаражных ворот выглядит следующим образом:

Иллюстрация	Описание действия
	Свариваем вместе три уголка для формирования направляющей и элемента коробки. В поперечном сечении должна получиться характерная форма с пазом. Ширина паза выбирается с учетом размера роликов, высота элемента – габаритов дверного проема.
	Устанавливаем элемент в дверной проём. Привариваем к элементам дверной конструкции. Паз должен быть направлен внутрь.
	Собираем ролики, которые будут крепиться к дверному полотну.
	Собранную опору вставляем внутрь профильной трубы, которая будет являться частью рамы будущего дверного полотна. Привариваем для надежной фиксации.
	Профильную трубу с опорами вставляем внутрь направляющей. Привариваем либо соединяем болтами вместе остальные элементы рамы.
	Изготавливаем противовес. Свариваем металлическую коробку, внутрь которой закладываем кирпичи.
	Соединяем вместе раму, противовес и остальные элементы конструкции.
	Проверяем работоспособность системы. Рамы обшиваем выбранным материалом

Предлагаем также посмотреть видео, в котором рассказывается, как изготовить подъемные ворота в гараж своими руками:

Watch this video on YouTube

Управление

Управлять секционными воротами можно как вручную, так и в полном автоматическом режиме.

• Ручное управление. Основой конструкции такого типа ворот является специальный пружинный механизм. Установка ручного управления подразумевает установку ручки с обеих сторон полотна ворот. Чтобы поднимать ворота при открытии, придется прилагать усилия, потому что вес таких ворот не слишком легкий.
• Автоматическое управление. Секционные автоматические ворота подразумевают открытие и закрытие при помощи специального пульта управления. Также такой тип ворот может регулироваться при помощи обычного мобильного телефона.

Принцип работы ворот

Конструкция подъемно-поворотных (щитовых) ворот отличается довольно простым устройством. Она состоит из рамы, полотна и направляющих, по которым она поворачивается вокруг своей оси, переходя из вертикального в горизонтальное положение и обратно.

Основу составляет стальная рама, которая закрепляется в проеме гаража или за ним и является ведущей частью при движении ворот. Для ее изготовления обычно используются трубы прямоугольного сечения.

При открытии ворот задействуется роликовый механизм и подъемные рычаги, с помощью которых створка ворот движется по направляющим, а затем фиксируется под потолком гаража. Нижняя часть полотна поднимается вверх и образует козырек над проемом гаража. Компенсационные пружины в закрытом положении ворот растягиваются, а при открытых воротах остаются свободными.

Ворота в открытом положении

Механизм открывания данного вида ворот бывает двух типов:

1. Шарнирно-рычажковый – простой, надежный и самый популярный механизм, обеспечивающий простое движение щита и предотвращающий его блокировку. Обязательные требования: тщательная регулировка натяжения пружин и высокая точность монтажа направляющих.
2. На противовесах – этот механизм состоит из троса, прикрепленного к нижним углам рамы и проходящего через блок, а также противовеса, установленного на противоположном краю лебедки. Данный механизм рекомендуется использовать для массивных ворот с большим весом.

Рулонные

Новая разновидность подъемной конструкции. Это гибкое полотно из продольных ламелей-полос шириной до 1,5 см, соединенных шарнирами. Над воротами смонтирован вал, на который оно наматывается. Плюсы:

• Удобство: поскольку ворота для гаража движутся вертикально, к ним автомобиль подгоняется почти вплотную.
• Возможность эксплуатации вручную или автоматически.
• Небольшая масса, простая сборка.
• Не требуется свободное пространство перед гаражом.
• Используется, если другие виды ворот установить невозможно.

Сугробы не проблема для таких ворот. Минусы:

• Невозможность установить достаточную теплоизоляцию. Это ощутимый недостаток, особенно для холодных регионов. Максимальная толщина ламеля с теплоизолятором 2,5 см.
• Более существенная невозможна: рулон будет слишком толстым, а полотно просто застрянет.
• Слабая стойкость ко взлому, прочим вандальным проявлениям.
• Недостаточная прочность при большой ширине проема.
• Невозможность установить калитку.

Рулонные ворота рассчитаны на высоту до 2,5 м. Автоматические модели с электроприводом удобны для больших проемов. Однако при ширине меньше трех метров легко открываются вручную. Если раньше этот вид был недоступен из-за дороговизны, то сегодня, выбирая, какие ворота лучше установить, люди рассматривают варианты от эконом до премиум. Последние отличают высокий уровень жесткости, жаропрочность, недоступность для злоумышленников.
