Как производится армирование ленточного фундамента своими руками

Виды арматуры

Существует два вида арматуры:

  • Металлическая.
  • Композитная.

Первый вид — всем знакомые стальные горячекатаные прутки с насечкой, позволяющей получить надежное сцепление с бетоном. Существуют стержни разного диаметра, от 6 до 80 мм, предназначенные для эксплуатации в соответствующих условиях.

Для вспомогательной арматуры могут быть использованы как рифленые, так и гладкие стержни меньшего диаметра.

Композитная арматура — это целая группа, которая изготавливается из углепластика, базальтопластика и стеклопластика. Последний является наиболее распространенным и доступным вариантом. Он выгоднее металлического аналога с точки зрения стоимости, не поддается коррозии, не реагирует на электрохимические воздействия.

Однако, неспособность сгибаться усложняет сборку каркасов на изгибах или примыканиях, что уменьшает надежность этих узлов и повышает трудоемкость сборки. Диаметры стержней находятся в диапазоне от 3,5 до 48 мм.

ВАЖНО!

Свойства композитной арматуры более удачны, чем у металлических стержней, но отсутствие длительного опыта пользования заставляет строителей с осторожностью относиться к выбору этого материала

Пункт первый – выбор материалов

Прежде, чем создавать каркас из арматуры, нужно правильно выбрать саму арматуру. Ее существует несколько разновидностей, так что обоснованный корректный выбор расходных материалов позволит сэкономить средства.

Какую арматуру использовать для ленточного фундамента

Арматура различается по целому комплексу характеристик. Но частный застройщик должен выбирать тот вариант, что оптимален для малоэтажного строительства. Сейчас в основном применяются два вида армирования: из металла и стеклотекстолита. Металл дешевле, стеклопластик легче.

Но в частном строительстве все же лучше применять именно металл. Все потому, что конструкция фундамента не отличается прямолинейностью, и рано или поздно каркас придется изгибать. И металлические прутья согнуть самому получится. А вот стеклопластиковые элементы с изгибом готовят заранее, на заводах-производителях – согласно проектной документации.

Арматура может иметь гладкую или рифленую поверхность. Выбирать следует однозначно вариант с рифлением. Поперечные ребра на поверхности прута помогают фиксировать его в толще бетона. И готовое изделие получится прочнее из-за лучшего удержания каркаса.

Для некоторых железобетонных изделий, изготавливаемых промышленным способом, закладываемый металлический каркас предварительно грунтуют. Но в кустарных условиях такой подход невозможен, да и не нужен. Достаточно просто очистить стальные прутья от ржавчины механическим способом (щеткой крацовкой, например) – если они долго пролежали под открытым небом и изрядно заржавели. Если налет ржавчины чуть заметен, то и беспокоиться не о чем. Можно сразу приступать к подготовке каркаса.

Материалы и инструменты для армирования


Элементы армирования ленточного фундамента

Чтобы правильно армировать фундамент, необходимо выбрать подходящие для этого инструменты и приспособления. Если на данном этапе строительства будет допущена ошибка, она рано или поздно проявится. Это приведет к дорогостоящему ремонту или признанию здания аварийным. В продаже представлена арматура на фундамент, различающаяся по особенностям, категориям и технологии сборки.

Арматура

Классикой считаются пруты, изготовленные из черного железа, выпущенные в соответствии с ГОСТ-5781-82. Производство осуществляется с помощью метода горячего катания. Изделия применяются без ограничений по типу строительства.

Пруты имеют такие технические характеристики:

  • Класс. Варьируется по составу и количеству добавляемых в железо присадок. Всего классов 6, качество металла увеличивается по возрастанию показателя. Если армирование ленточного фундамента шириной 40 см может быть проведено прутами класса А-I- А-II, то для основания многоэтажного дома шириной 60-80 см используются изделия класса А-III и выше.
  • Материал. В строительстве используется пластиковые и стальные пруты. Первые дешевле, легче, устойчивы к коррозии, но недостаточно прочные. Изделия из металла намного надежнее, но дороже, тяжелее и подвержены ржавчине.
  • Поверхность. Выпускается арматура с гладкой и рифленой поверхностью. Гладкая проволока используется для вязки каркаса и обустройства легких фундаментов. Рифленые конструкции обеспечивают лучшее сцепление с бетоном и применяются при строительстве тяжелых объектов.

Стальная арматура делится на категории в плане возможности сварки и подверженности коррозии.

Соединяемые материалы

Проволока вязальная

Наиболее простым и быстрым способом связать каркас является сварка его элементов. Однако для этого подходит только сталь марки «С». Остальные материалы от нагревания теряют прочность.

Чтобы быстро и качественно вязать пруты, можно использовать такие средства:

  • Отожженная стальная проволока марки ВР. По характеристикам она может быть обычной или повышенной прочности. Выпускается в бухтах или в виде уже готовых петель.
  • Пластиковые хомуты-стяжки. Сборка остова проводится быстро и просто. Минусы в том, что изделия дорогие, не дают жесткое сцепление и ломаются на морозе.
  • Пластиковые стяжки со стальным сердечником. Обеспечивают простоту монтажа и прочностью соединения, но имеют высокую стоимость.

Для сборки каркаса используются и другие приспособления: боковые и нижние фиксаторы, вставки для правильного формирования объемного каркаса и выдержки расстояния между его фрагментами.

Инструменты для вязки


Инструменты для вязки арматуры

Работать с арматурой вручную просто невозможно, так как одной мышечной силы для такого процесса недостаточно. Для этого были разработаны специальные инструменты, благодаря которым ускоряется монтаж и повышается его качество. Если следовать инструкции по пользованию приборами, прочность соединений не уступит сварным швам.

Вязка арматуры для ленточного фундамента может быть проведена следующими приспособлениями:

  • Вязальный пистолет. Прибор комплектуется катушками с проволокой и запасным аккумулятором. Инструмент захватывает узел остова, оборачивает вокруг него проволоку, закручивает ее и отрезает излишки. Приспособление эффективное, но довольно дорогое.
  • Полуавтоматический захват, действующий по инерционному принципу. Действует аналогично пистолету, только часть действий по оборачиванию узла выполняется мастером вручную. Обвязка получается ровная и прочная.
  • Вязальные крючки. Являются универсальным инструментом, позволяющим выполнять все действия, в том числе в труднодоступных местах. Существует множество моделей крючков, выбор делается после оценки их эргономики по индивидуальному принципу. При желании сделать крючок можно самостоятельно, взяв за шаблон заводскую продукцию.

Виды основы

Ленточные фундаменты выбирают для зданий любого типа. Выдерживают основания лёгкие здания, каменные или кирпичные дома, имеющие бетонные перекрытия.

В настоящее время существует несколько видов ленточных фундаментов. В пользу выбора цельных говорит его использование для возведения зданий любой тяжести. Увеличивается прочность основания за счёт использования армирующего элемента, обустройства опалубки.

  • Меньшая прочность характерна для ленточных фундаментов, при изготовлении которых применяются готовые железобетонные блоки.
  • Конструкции отличаются целым рядом преимуществ, одним из которых является быстрое проведение строительных работ.
  • В то же время данная разновидность больше стоит, но это окупается сжатыми сроками выдерживания постройки.
  • Конструкция не деформируется. Проводить работу можно в течение года. Такой фундамент можно сделать и зимой, и летом.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Установка опалубки своими руками

Правильно сделанный каркас для фундамента поможет не только сэкономить много денег на покупке бетона, но и значительно упростить процесс армирования. Если она у вас уже есть, этот этап можно пропустить и переходить сразу к армированию, если отсутствует, тогда рассмотрим пошаговую инструкцию.

ШАГ 1 : выбор материала. При небольшой высоте фундамента подобрать материал достаточно легко: фанера, дерево, ОСБ-плиты, ДПВ. Основное требования – прочность материала. Для высоких фундаментов (от 150 см) используют только металл, поскольку давление бетона будет значительным и дерево может подвести.httpsv://www.youtube.com/watch?v=Gial8rI0FzM

ШАГ 2 : подготовка основания. Допустим, у нас есть траншея, которая соответствует нормам, теперь необходимо уплотнить основание. Насыпаем слой песка 150 мм, заливаем водой, затем 4-5 сантиметров бетона, чтобы выровнять поверхность. Не забывайте о коммуникациях, сделать их надо на этапе опалубки и армирования фундамента дома, нельзя забывать о закладных трубах в нужных местах, иначе придется долго работать перфоратором и нарушать монолитность фундамента.

ШАГ 3 : имея проект строительства, устанавливаем колышки по периметру траншеи точно на ширину будущего фундамента, они будут удерживать низ опалубки, ставим распорки не ниже 70% высоты конструкции (сама распорка в 2 раза больше высоты фундамента). Не помешает изготовить 3-4 контрольные рейки на ширину фундамента, по которым можно будет измерять отклонения ширины.

Совет мастера: забивать гвозди надо изнутри опалубки в распорки и колышки, чтобы потом можно было без проблем все снять. В ином случае придется разламывать деревянные брусья или спиливать шляпы, поскольку торчащие гвозди бетонируются. Если фундамент от 150 см и выше, рекомендуется связка опалубок проволокой в шахматном порядке через 1 м.

Опалубка должна быть максимально жесткой, зазоры между элементами конструкции не более 0.3 см, чтобы при заливке фундамента не вытекала жидкая смесь, иначе прочность фундамента будет снижаться в арифметической прогрессии.

Она должна выдерживать солидные нагрузки и удерживать свою форму после заливки цемента, только так можно будет сделать монолитный фундамент для дома, который прослужит десятки лет.

Важно: внутреннюю часть опалубки надо смазать техническим маслом или другими нефтепродуктами (подойдет отработка), чтобы она легче отклеивалась от бетона после его отвердевания. Вы сможете использовать ее много раз. Фотографии опалубки ленточного фундамента

Фотографии опалубки ленточного фундамента

Армирование ленточного фундамента Продолжаем вязать арматурный каркас для монолитного железобетонного ленточного фундамента

Теперь нам нужно подготовить арматурные прутья для каркаса из 12мм арматуры. Длина арматурных прутьев должна быть равна длине стороны дома. Если длина приобретенных арматурных прутьев больше — необходимо отрезать лишнюю длину, если меньше — длину нужно увеличить, связав вязальной проволокой два или несколько прутов.  В этом случае «нахлест» прутьев при связывании должен быть не менее 1 метра. Можно немного и меньше, но так мы не рекомендуем.

Теперь пора приступать непосредственно к сборке арматурного каркаса. Длинные прутья из 12мм арматуры нужно продеть внутрь подготовленных «колец», привязав их вязальной проволокой к «кольцам». Каркас должен в готовом виде состоять из 4 арматур, привязанным по углам «кольца» и одного арматурного стержня, расположенного в верхней части арматурного «кольца». Пятую арматуру не обязательно продевать внутрь арматурного кольца, можно привязать сверху.

Продеваем 4 хлыста 12мм арматуры сквозь кольцо. Отступаем 1 м от конца 12мм хлыста и привязываем хлыст к одному из углов. И так все четыре  хлыста. Следующее кольцо должно находиться через 90 см от первого (см. рис.3). И так до конца хлыста — кольца крепятся через каждые 90 см.

У вас должно получиться 4 каркаса: 2 длинных каркаса, равных  длине дома и 2 более коротких каркаса, равных ширине дома. Если фундамент более сложной конструкции, то каркасы вяжутся в соответствии с планом дома.

Четыре полученных каркаса опускаем в траншею. Теперь нужно эти каркасы связать между собой. Постарайтесь хотя бы внутренние углы готовых каркасов связать между собой вязальной проволокой. Внешние углы каркасов крепятся с помощью дополнительной арматуры — уголков. Для этого нарезаем 2-метровые отрезки 12мм арматуры и гнем их под углом в 90 градусов со стороной 1 м. (тем же способом, что и при изготовлении «колец» для каркаса). С помощью этих уголков и вязальной проволоки скрепляем внешние углы арматурных каркасов: верхний и нижний. Таким образом скрепляем (вяжем) весь каркас.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

  • продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
  • поперечные и вертикальные прутья диаметром 10-12 мм;
  • вязальная стальная проволока;
  • хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1 : делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

  • 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
  • 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
  • 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

  • 1000 х 2 = 2000 (один ярус);
  • 2000 х 3 = 6000 (сторона);
  • 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

  • 2 х 17 = 34 (штук на 1 сторону);
  • 34 х 4 = 136 (штук на все основание);
  • 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2 : У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3 : вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

  1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
  2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
  3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Процесс вязания арматуры при помощи сварки.

Данный способ является наиболее распространённым. Его можно использовать при возведении сооружений различного рода, а также для зданий с несколькими этажами.

Вот основные особенности данного метода:

  1. Для процесса сварки необходим специальный сварочный аппарат, а также мастер, который может работать с такой техникой.
  2. Необходимо внимательно обращаться с армирующим каркасом, ведь в процессе сварки металл может нагреться и тем самым в зоне нагрева могут возникнуть трещины.
  3. Для того, чтобы избежать деформации конструкции нужно использовать уплотнитель, а также не гнуть металлические элементы около места сварки.

К преимуществам такого метода относится то, что он является наиболее быстрым, а также помогает соединить каркас в труднодоступных местах.

Необходимые материалы и инструменты

Для самостоятельного возведения фундамента из материалов потребуются:

  1. Для опалубки – щиты из древесины, бруски, струганые доски.
  2. Для каркаса – арматура и проволока для вязки прутьев.
  3. Для фундаментной подушки – песок и щебень.
  4. Вспененный полистирол (с целью обеспечить гидроизоляцию деревянных конструкций).
  5. Материалы для защиты основания – цементно-полимерные, битумные или рулонные смеси.
  6. Бетон (для замешивания – щебень, цемент и песок).

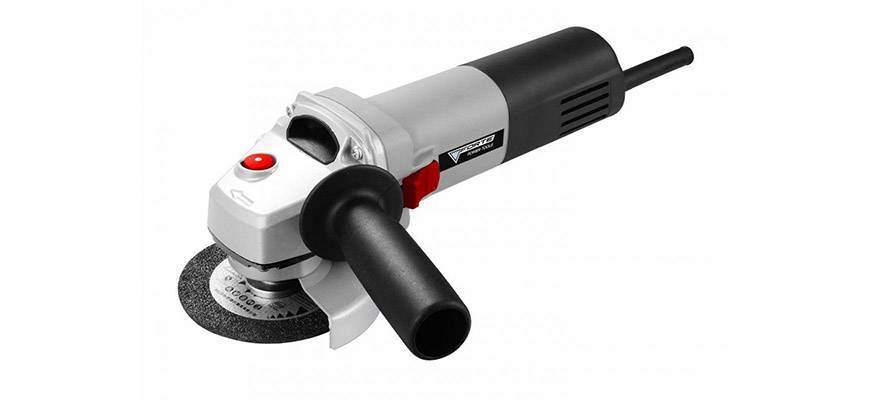

Список инструментов включает болгарку для резки арматуры.

Список инструментов включает в себя:

  1. Рулетку.
  2. Болгарку (для резки арматуры), бензопилу или ручную пилу.
  3. Кувалду.
  4. Бетономешалку.
  5. Штыковую и совковую лопаты.
  6. Топор.
  7. Виброплиту.
  8. Молоток.
  9. Мастерок.
  10. Трамбовку.
  11. Шуруповерт, шурупы, гвозди.
  12. Металлические емкости для приготовления бетонной смеси.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта “схлопнуть” ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Схема армирования фундаментной плиты

Схема армирования плитного фундамента выбирается исходя из таких характеристик:

Толщина фундамента. Для фундаментной плиты толщиной 15 сантиметров и менее армирование выполняется одной сеткой, состоящей из продольной и поперечной арматуры. Для большей толщины армирование плиты фундамента выполняется в два слоя. При армировании нужно помнить о защитном слое бетона для арматуры, он защищает арматуру от коррозии. Согласно п. 10.3.2 и таблице 10.1 СП 63.13330.2018 толщина защитного слоя бетона должна составлять:

– На открытом воздухе без дополнительных защитных мероприятий не менее 3 см

– В грунте без дополнительных защитных мероприятий, в монолитных фундаментах при наличии бетонной подготовки не менее 4 см

– В монолитных фундаментах без бетонной подготовки (только для нижней рабочей арматуры) не менее 7 см. Бетонной подготовкой так же может являться щебеночная подушка, так как она не является капиллярным проводником влаги, при условии, что выполнен дренаж и подушка не стоит в воде.

Нагрузка на фундамент. Необходимо посчитать общую массу дома, снеговые и ветровые нагрузки в вашем регионе. А также определить, в каких местах будет оказано большее давление на фундамент (несущие стены, колонны).

Несущая способность грунта. Необходимо произвести геологию, определить тип грунта и, используя таблицу из СНиП, выяснить несущую способность грунта.

Диаметр арматуры. Если сторона фундаментной плиты составляет 3 метра и меньше, тогда используют арматуру от 10мм. Если же длина превышает 3 метра, тогда применяют арматуру диаметром от 12мм и выше.

Шаг прутьев. В соответствии с п.10.3.8 — 10.3.10 СП 63.13330.2018 шаг арматуры в монолитной плите фундамента составляет 20-40 сантиметров. Не более 20 см при высоте поперечного сечения до 150 мм. Не более 40 см при высоте поперечного сечения более 150 мм. Максимальное расстояние между прутками арматуры не должно превышать толщину фундамента более чем в полтора раза. В местах, где на фундамент оказываются большие нагрузки (несущие стены и колонны), размер ячейки арматуры для плитного фундамента сокращается в 2 раза.
