Советы и инструкции по армированию ленточного фундамента

Земляные и подготовительные работы

Преимуществом возведения ленточного фундамента застройщики считают сравнительно небольшой объём земляных работ. Под дом на 60-70 м2 два-три человека, работая один день с мини-перерывами, без проблем выкопают траншею подходящих параметров на нормальном грунте. Когда траншея под фундамент будет готова, приступают к её обустройству.

Первый и важный этап – это изготовление песочной подушки на дне котлована.

И ещё нагрузка от самого фундамента и всего строения распределится по грунту максимально равномерно.

Для обустройства подушки используют разный материал. Но обычно применяется песок, средней или мелкой фракции щебень, или вместе послойно песок и щебень.

Часть экспертов советует вместо песочной обустраивать бетонную подушку. Конечно, такая подушка обойдётся дороже. Дороговизна цемента и необходимость армировать фундамент повышают и стоимость, и время самого строительства.

Но ведь постройка возводится не на один год. В результате затрат и работ у вас будет надежная основа для фундамента, которая гарантирует, что он прослужит десятилетия.

Если работы проводятся на слабых, пучинистых землях, или в планах строительство большого кирпичного дома, а обустроить монолитное основание по каким-то причинам нельзя, то используют в таком случае ленточный фундамент с подошвой.

Уширение (его называют ещё стакан) позволит значительно снизить нагрузку на почву. Уширение фундамента нужно армировать. На пучинистых почвах арматура способна регулярно выдерживать большие нагрузки на изгиб и растяжение

Поэтому на таких грунтах важно основанию обеспечивать достаточную прочность

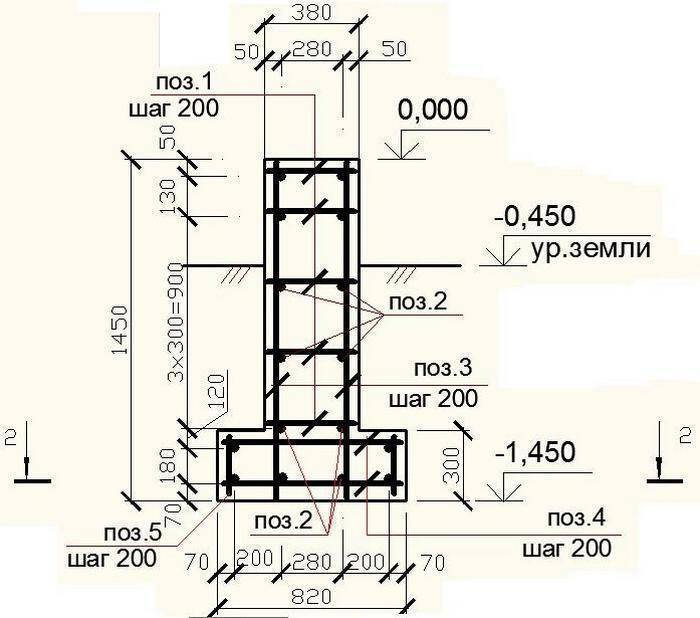

Чтобы подошва не развалилась от давления, её армируют. На рисунке, представленному ниже, видно два варианта расположения продольной арматуры: в один и два пояса. Если почвы сложные, со склонностью к зимнему пучению, обычно укладывают два пояса. Когда грунт нормальный, среднепучнистый, то достаточно одного пояса.

Прутья арматуры, уложенные в длину, являются рабочими. Располагают их друг от друга на дистанции 20-30 см. Соединяют прутья коротко отрезанными прутками.

Если используется неширокая подошва, то поперечные прутья — конструктивные, не принимают участие в распределении нагрузки. Тогда их выполняют сечением 6-8 мм и загибают на концах для охвата крайних прутьев. Привязка к другим стержням проводится вязальной проволокой.

 Арматура сопротивляется схлопыванию грунта. Поэтому в гибкой схеме подошвы применяют ребристую арматуру с таким же сечением и того же класса, что и продольные прутья.

Конечно, если использовать фундамент с подошвой, то увеличится объём земляных работ. И понадобится приобрести стержни арматуры для армирования подошвы. Но если проигнорировать армирование подошвы ленточного фундамента, особенно на неблагоприятных грунтах, это может привести к разрушению всей конструкции.

Когда подушка готова, устанавливают опалубку. Выбирая ширину опалубки, надо учитывать, что готовое основание должно быть на 10-15 см шире по сравнению с внешними несущими стенами.

Следующий шаг – укладка гидроизоляции.

 Причём его большой вес процесс укладки бетона затрудняет.

Альтернатива – использование строительного полиэтилена. Конечно, материал не столь прочен, как рубероид, но понадобится он всего лишь на несколько дней. До того момента, пока не схватится бетонный раствор, а цементное молочко не уйдёт в песочную подушку.

Из этих соображений подойдёт дешёвый полиэтилен. Его укладывают сверху опалубки. В тех местах, где есть соединения, делают побольше нахлёст – не менее 10-15 см – и проклеивают широким строительным скотчем. После застывания бетона плёнку убирают.

Плюсы и минусы

Как у любой базы, у свайно-ленточного фундамента есть свои плюсы и минусы.

Плюсы:

• строительство на участках с достаточным уклоном, требующим предварительного выравнивания;
• выполнимость заливки на неустойчивых типах грунтов;
• малое количество стройматериалов, требуемое для возведения;
• достаточно высокая устойчивость к тектоническим сдвигам почвы и высоким нагрузкам;
• небольшая себестоимость относительно других типов оснований;
• способ индивидуального строительства основания, начиная от прорытия траншеи и заканчивая замесом бетона. О том, как правильно делать ленточно-свайный фундамент, смотрите в этом видео:

Минусы:

• перед строительством типового основания (описанного выше) требуется привлечение сертифицированных специалистов для осуществления расчётов;
• не рекомендуется строить на такой базе тяжёлые стены, за исключением тех случаев, когда лента такого основания относиться к типу заглублённых;
• отсутствие возможности или её проблематичность возведения под зданием цокольного этажа или подвала.

Проволока для вязки арматурного каркаса

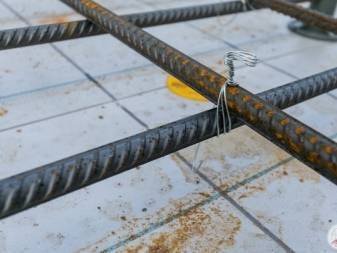

Обязательно отметим, что скрепляется вся арматура только при помощи вязальной проволоки. Электросварку при выполнении армирования применять нельзя, так как нарушаются эксплуатационные характеристики арматуры. Армирование при монтаже каркаса фундамента чаще всего осуществляется стальной отожженной проволокой марки ВР. Эта проволока изготавливается из малоуглеродистой стали, которая подразделяется на несколько видов в зависимости от способа обработки, точности изготовления, и прочности на растяжение.

По ГОСТ 3282-74 относительное удлинение проволоки с защитным покрытием или без него должно быть в пределах 12-18 % или 15-20 % соответственно.

Для нетермообработанных продуктов прочность на растяжение будет варьироваться в зависимости от поперечного сечения и будет находиться в пределах 590-1270 Н / мм2 для диаметров 1,0-2,5 мм и 690-1370 Н / мм2 для диаметров менее 1,0 мм.

Дополнительно изготовитель должен обеспечить, чтобы изделия без термической обработки диаметром от 0,5 до 6,0 мм должны выдерживать четыре и более изгиба.

Цинковое покрытие должно оставаться прочно сцепленным со сталью после скручивания проволоки в спираль, допускаются лишь незначительные отложения цинка.

Преимущество покупки термообработанной проволоки состоит в том, что она делает материал более пластичным и удобным в работе без ущерба для прочностных свойств.

Покупать оцинкованную проволоку для ленточного фундамента, скорее всего, нецелесообразно, если бетон заливается сразу после монтажа. Армировка фундамента не успеет повредиться коррозией до полного затвердевания бетона.

Чаще всего при строительстве ленточных фундаментов используется проволока диаметром 1,2 — 1,8 мм. Более тонкая проволока может обрываться, а с более толстой будет тяжело работать и качественно связвать арматуру.

Проволока для вязки арматурного каркаса

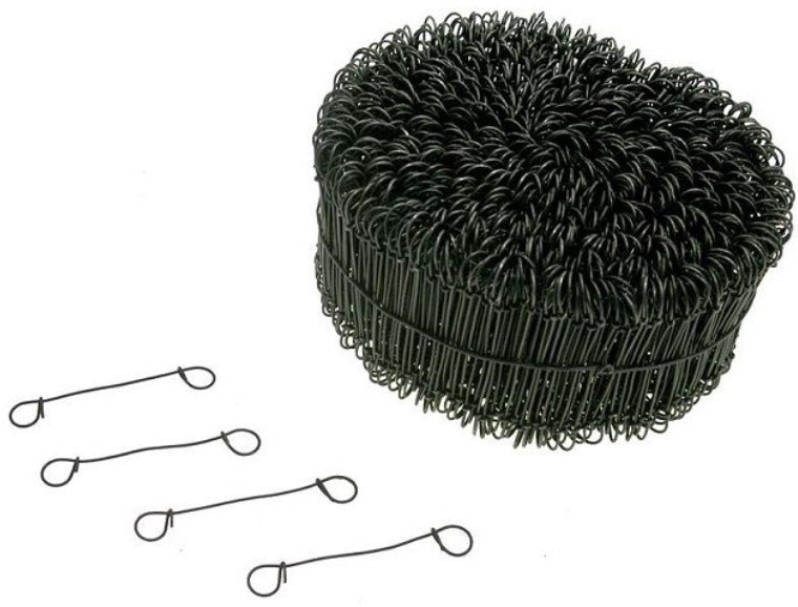

Сейчас в продаже имеются готовые бухты уже проволочных отрезков диаметром от 1.2 мм и длиной от 80 до 180 мм. На концах отрезках уже имеются готовые петли для связки. Это очень удобно, связка узлов происходит очень быстро, не надо тратить время на подготовку.

Монтаж сборного фундамента

Строительство т-образного ленточного фундамента можно выполнить, используя блоки из железобетона. Технология работ по их монтажу следующая:

• роют траншеи ниже глубины промерзания почвы по региону;
• их дно покрывают подушкой из песка, которую затем трамбуют;
• укладывают блоки;
• связывают их между собой арматурой;
• стыки заливают бетоном, установив предварительно в этих местах опалубку;
• штукатурят поверхность основания, а после высыхания нанесенного покрытия – гидроизолируют и утепляют.

Первый ряд фундамента выкладывают более широкими блоками (или трапециевидными) по сравнению с располагаемыми выше.

Процесс строительства ленточного фундамента т образного вида показан в видеоролике ниже. При довольно частых обильных осадках, возможности паводков либо подъема грунтовых вод обязательно устраивают дренажную систему. Ее вид определяется обилием влаги, а также ее источником. Чтобы уменьшить тепловые потери, цокольный этаж или т-образное основание утепляют различными способами.

Т-образный фундамент – это надежное основание, которое можно возвести самостоятельно. Выбор марки бетона определяется будущей нагрузкой на основание: для постройки легких конструкций подходит материал с маркировкой М100 и М150, а для более тяжелых – от М200 до М400. Продлить срок эксплуатации всей постройки поможет гидроизоляция подошвы и ленты.

Варианты для разных конструкций

Армирование конструкций из бетона нередко бывает дополнительным, хотя чаще это обязательный шаг повышения прочности бетона. Часто как арматура могут использоваться разные решения: проволока из стали, стальные прутки разного диаметра, арматура из пластика, арматура композитно-полимерного типа. Кроме того, существует 2 типа соединения различного рода армирующих частей в одну конструкцию: связывание при помощи мягкой вязальной проволоки и скрепление элементов при помощи сварки электродугового типа. И многих интересует вопрос, как же лучше соединить элементы.

Конечно, в промышленных условиях обычно применяют сварку. Из-за того что этот процесс очень ответственный, им обычно занимаются только специалисты, что имеют высокую квалификацию и большой опыт. А дома, конечно, будет лучше применить проволоку 2-3-миллиметрового диаметра. Иногда есть даже смысл вязать ее в 2 слоя. Одновременно сварено либо связано должно быть не менее 50% мест пересечения отдельных конструкционных частей и соединений. Далее более подробно рассмотрим разные варианты для различных конструкций.

Для стяжки пола и потолка

Для проведения армирования стяжки потолочного либо напольного типа обычно используют специальную решетку из металла либо сетку.

Для ленточного фундамента

Если требуется произвести армирование фундамента ленточного типа, то применяют сварной либо вязаный вариант в форме квадрата, что состоит из 4-х прутьев арматуры и более. Такой пояс должен быть сделан по всему фундаментному периметру. Такой вариант армировки считается одним из наиболее надежных. Он замечательно противостоит всем типам нагрузок механического типа.

Для колонн и столбов

При необходимости армирования колонн, столбов и такого типа фундаментов применяется вариация предыдущего метода. Вариацией этот метод назван потому, что в прошлом случае все производится горизонтально, а тут все будет происходить вертикально. Чтобы сэкономить металл, для армирования конструкций вертикального типа можно применить один либо несколько стержней, что будут работать лишь на растягивание.

Для масштабных фундаментных плит

Для осуществления армирования масштабных плит для фундамента либо блоков такого типа обычно применяют так называемое «комбинированное» армирование. Иногда его еще называют двойное. Его суть состоит в том, что поначалу производится укладывание решетки из стали либо сетки, после чего внутрь заливаемой конструкции происходит установка армирующего пояса. Причем это происходит по такому же принципу, как в случаях, описанных выше.

Установка арматуры по всему периметру ленточного фундамента

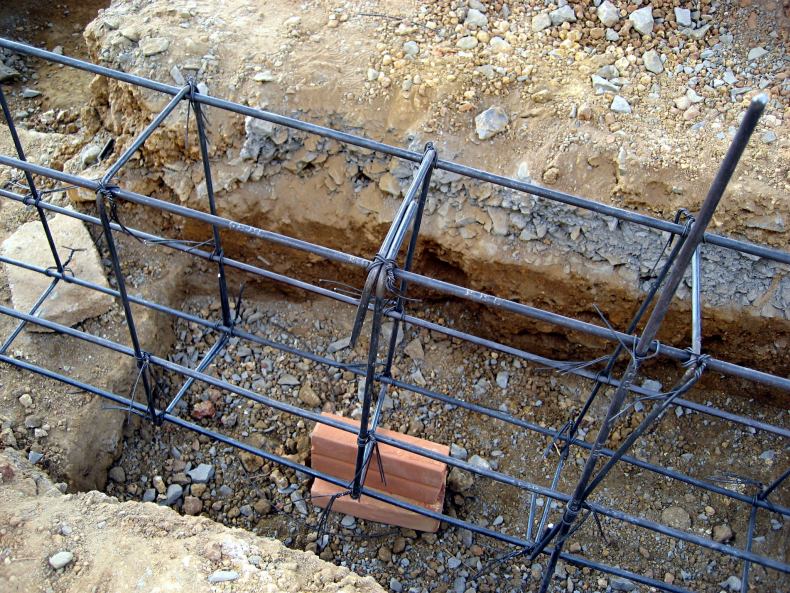

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1 : делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1 : делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2 : У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

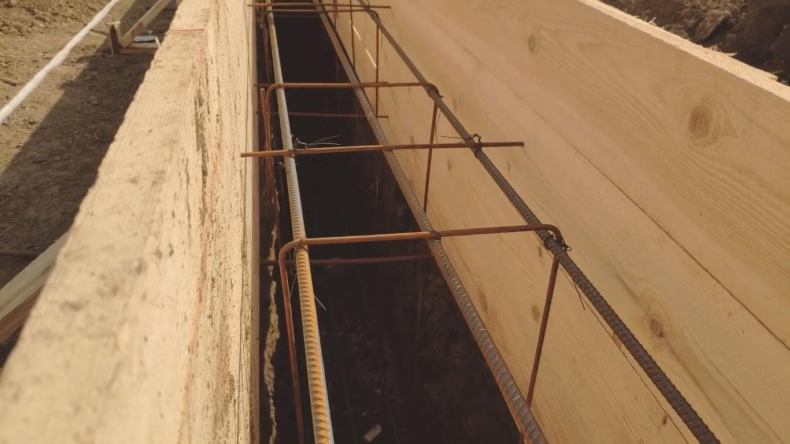

ШАГ 3 : вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

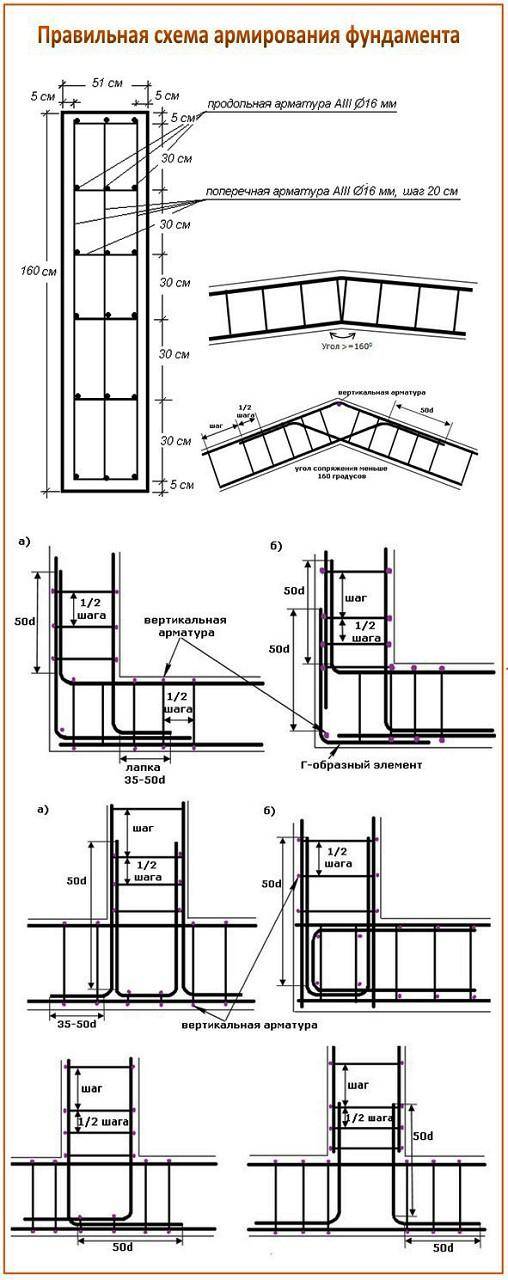

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Ошибки

В процессе заливки ленточного фундамента пользователи часто делают одни и те же ошибки. Перечень наиболее распространенных из них поможет избежать их повтора:

• отсутствие гидроизоляции;
• неправильный подбор сечения арматуры или размеров ячеек каркаса. Использование сварки вместо вязки арматуры, перевязка коротких прутов по углам здания;
• отсутствие фундамента под внутренними несущими стенами;
• изменение параметров дома после заливки фундамента. Основание рассчитывается с учетом нагрузок, создаваемых домом. При замене материала строительства, этажности или любого другого параметра, приводящего к увеличению нагрузки на фундамент, последует его разрушение;
• пренебрежение этапом исследования почвы. Это лишает исходных данных для расчета фундамента и выбора его типа;
• неправильный подбор параметров фундамента: глубины заложения, ширины, конфигурация;
• ошибки в обустройстве траншеи. Таковыми могут стать: проведение работ в мерзлом грунте, неравномерная глубина, отсутствие песчаной подушки, кривизна стен траншеи и т.п.;
• неточная разметка;
• неправильный подбор марки бетона или неправильная пропорция, консистенция. Заливка бетона в холодное время года (вода внутри раствора может замерзнуть, что приведет к неравномерному застыванию). Наличие пустот в теле фундамента, избыточное количество воды в бетоне, использование непросеянного песка или щебня с примесями земли или глины;
• желание сэкономить время и деньги может стать причиной деформации фундамента в будущем.

Конечно, перечень этот далеко не полный. Однако ознакомление с ним позволит более скрупулезно выполнять этапы заливки ленточного монолитного фундамента и получить надежное основание для строительства дома.

Земляные и подготовительные работы

Одним из достоинств ленточного фундамента является сравнительно малый объем земляных работ. Пара человек, работая день с небольшими перерывами, смогут без проблем выкопать котлован подходящего размера на нормальной почве. Когда котлован готов, можно приступать к его обустройству.

Первым этапом является изготовление подушки фундамента. Благодаря ей снижается негативное воздействие грунтовых вод на фундамент, а также максимально равномерно распределяется по грунту нагрузка от самого фундамента и всей постройки. Здесь можно использовать разные материалы. Чаще всего применяется песок или щебень. Они неплохо справляются со своей функцией – главное чтобы толщина подушки составляла минимум 15-20 сантиметров.

Но некоторые эксперты рекомендуют бетонную подушку. Да, она обходится дороже всего. Дорогостоящий цемент и необходимость армирования подушки здорово повышают стоимость и сроки строительства. Зато в результате вы получаете максимально надежное основание для фундамента, гарантирующее, что он прослужит многие годы. Поэтому можно с уверенностью сказать – эти деньги не будут выброшены на ветер.

Пример устройства армированного ленточного фундамента

Если работа ведется на слабой, пучинистой почве, или же планируется построить тяжелый кирпичный дом, но использование монолитного фундамента по какой-то причине нежелательно, то можно использовать ленточный фундамент с подошвой. Уширение (стакан) позволяет существенно снизить нагрузку на грунт. Конечно, не забывайте про армирование стакана фундамента – на пучинистых грунтах он будет регулярно выдерживать значительные нагрузки на растяжение и изгиб

Очень важно обеспечить ему достаточную прочность

При использовании фундамента с подошвой объем земляных работ увеличивается. К тому же, придется дополнительно потратиться на армирование подошвы ленточного фундамента – если она выйдет из строя, это приведет к скорейшему разрушению всей конструкции.

Поверх готовой подушки устанавливается опалубка. При выборе ширины учитывайте – готовый фундамент должен быть на 10-15 сантиметров толще, чем внешние несущие стены.

Следующим этапом укладывается гидроизоляция. Некоторые строители используют рубероид, но это довольно дорогой материал. А большой вес затрудняет процесс укладки. Поэтому вполне можно использовать строительный полиэтилен. Да, он менее прочен. Но ведь он нужен всего на несколько дней – чтобы цементное молочко не ушло в песок. Поэтому дешевый и легкий полиэтилен вполне подойдет. Он укладывается поверх опалубки. В местах соединений делайте нахлест побольше – не меньше 10-15 сантиметров – и проклеивайте широким скотчем.

На этом подготовительные работы заканчиваются. Теперь расскажем про заливку и армирование фундамента своими руками.

Расчет армирования ленточного фундамента своими руками

Если действовать четко по регламенту, то придется изучить СНиП 52-01-2003 (Бетонные и ж/б конструкции.) В СНиП указано, что площадь стержней рабочей арматуры должно быть не менее 0,1% от площади сечения ленточного фундамента. Определяется площадь сечения бетона и вычисляется необходимое количество арматурных рабочих стержней.

При расчете количества арматуры для ленточного фундамента может получится, что достаточно трех стержней рабочей арматуры, но этого делать не следует. Следует монтировать четыре стержня, получится приличный запас по прочности всей конструкции фундамента.

По высоте рабочие стержни располагаются в зависимости от высоты самого фундамента.

Определение толщины арматуры

Для определения толщины и количества для рабочих стержней, необходимо выполнить не сложные расчеты. И вспомнить пару формул из школьного курса математики.

Начнем с определения площади фундамента. В разрезе имеем прямоугольник. Для определения его площади умножьте высоту на ширину траншеи, которую вы подготовили для фундамента.

Далее по СНиПу определяем суммарную площадь рабочих арматур:

Для нашего случая имеем:

Шаг установки

Шаг между рабочими стержнями не должен превышать 400 мм. Здесь придется учитывать толщину ленточного фундамента. Все стержни арматуры должны быть расположены в теле бетона, иначе они будут подвергаться коррозии и срок эксплуатации фундамента резко сократится. Защитный слой бетона должен быть около 40-50 мм.

Выполним расчеты для варианта, рассмотренного нами выше. Размеры сечения были 60 на 40 см. Если арматура должна находится в бетоне на глубине 5 см от края, то расстояние между нитками будет 30 см у основания и 50 см по высоте.

Это не много превышает допустимое значение в 40 см. Поэтому можно немного сдвинуть нитки между собой. Либо использовать 6 ниток. В этом случае можно использовать арматуру меньшего диаметра.

армирование ленточного фундамента шириной 40 см

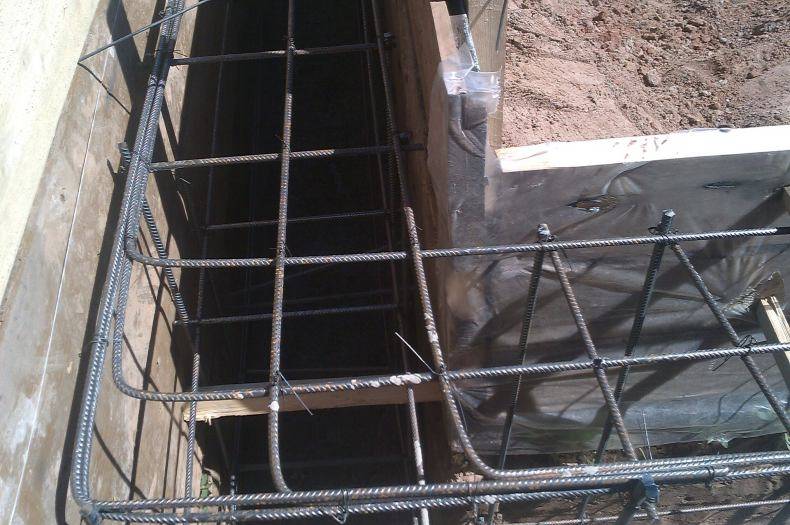

Армирование углов

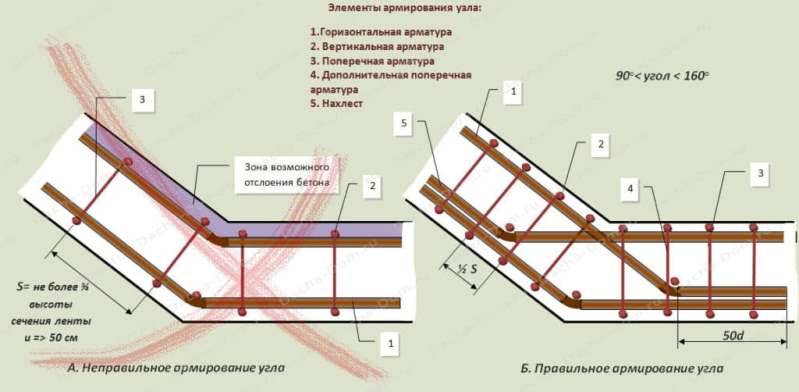

Особое внимание следует уделять армированию углов и примыканий ленточного фундамента. Это самые «слабые» места в конструкции фундамента

Следует использовать специальные Г-образные элементы или рабочие стержни в данных местах сгибаются.

Как правильно вязать арматуру для ленточного фундамента на углах

Нахлест рабочих стержней должен быть около 600-700 мм, а шаг отдельных вертикальных элементов в местах углов и примыканий уменьшается до 150 мм, вместо обычных 300 мм.

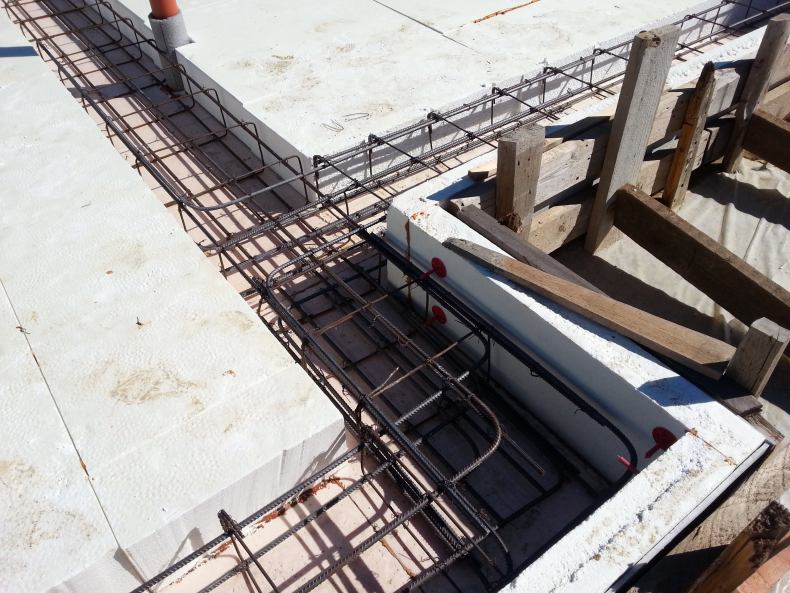

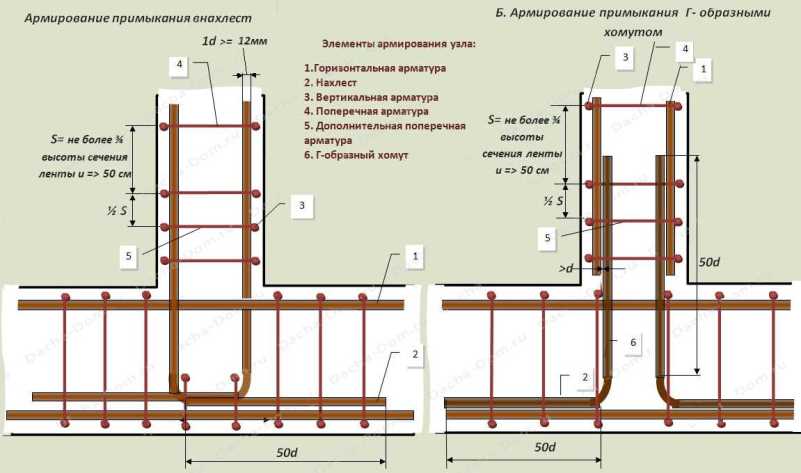

Армирование примыкания стен фундаментаСхема правильного и неправильного армирования тупых углов

Армирование подошвы ленточного фундамента

Для больших загородных домов часто выполняется опорная подушка из монолитного бетона. При нормальном грунтовом основании (грунт не пучинистый) достаточно выполнить только нижний ряд рабочей арматуры с шагом стержней до 300 мм.

Вязка арматуры для ленточного фундамента – армирование подошвы

На слабых и пучинистых грунтах в подушке следует выполнить армирование второго пояса. Бетон для ленточного фундамента применяется маркой не ниже М200.

Технологии сборки арматуры для ленточного фундамента

В заключении отметим, что выполнять армирование можно как в самой траншее под фундамент, так и рядом с котлованом. Лучшим вариантом можно считать второй способ.

Каркасы вяжутся на земляной поверхности, а потом монтируются на место. Так работа выполняется значительно быстрее. Только в завершении выполняется армирование углов и примыканий ленточного фундамента.

Если вы решили выполнить сборку в траншее, то необходимо выполнять это в следующей последовательности:

1. Сначала на дно траншеи укладываются нитки нижнего армопояса. Связав поперечными прутами, необходимо поднять всю конструкцию на высоту 5 см от дна траншеи. Для этого можно использовать специальные пластиковые подставки или куски жжённого кирпича.
2. Затем крепятся все вертикальные перемычки.
3. К вертикальным перемычкам вяжется верхний армированный пояс. Нитки которого также связываются продольными перемычками.

Типы укрепления строений

Схема монтажа фундамента.

В современном строительстве используются 2 типа армирования:

• горизонтальный. При его обустройстве прутья арматуры располагаются на горизонтальном уровне и позволяют равномерно распределять нагрузки, оказываемые на строение снизу, со стороны почвы и компенсировать своей площадью верхние нагрузки;
• вертикальный. С помощью вертикального армирования происходит укрепление углов и всего фундамента при больших горизонтальных нагрузках на основание.

Отдельно каждый из вышеописанных способов очень редко применяется. В основном, они комбинируются. Собранный металлический каркас позволяет придать жесткость и упругость не только фундаменту и всем выступающим углам и элементам, но и всему зданию. Правильно собранный металлический каркас предотвратит растрескивание и разрушение и избавит владельца здания от последующих и дорогостоящих капитальных ремонтов, в которых будет нуждаться ленточный фундамент, если советы не будут соблюдены.

Расчет размера, количества и диаметра арматуры

Важно сразу знать, сколько нужно арматуры, чтобы сделать арматурный каркас надежным и прочным. Зная размеры постройки, можно все тщательно просчитать. Стандартная конфигурация каркаса для небольших домов:

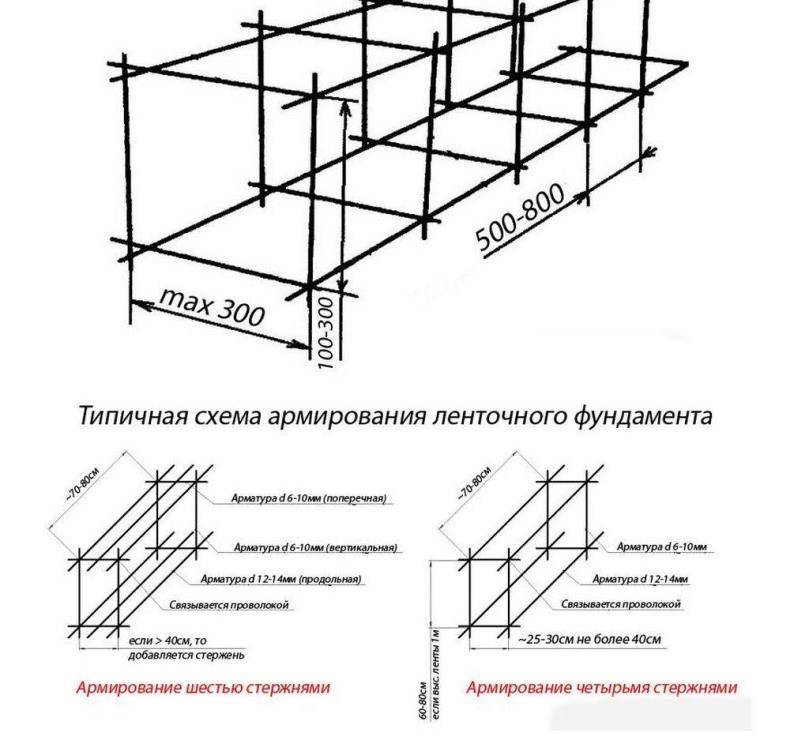

Стандартная конфигурация каркаса для небольших домов:

• Нижний и верхний ряд пояса
• 3-4 прута для каждого ряда
• Актуальное расстояние между прутьями – около 10 сантиметров. Расстояние от стержней до краев основания должно быть минимум 5 сантиметров.
• Пояса соединяют хомутами или отрезками стержней с шагом 5-30 сантиметров.

Так, если нужно возвести строение площадью 150 квадратных метров, периметр внешних стен составляет 50 метров. Чтобы высчитать количество арматуры, нужно учесть все: 2 пояса продольного ряда по 3 прута это 6 прутов, умножить на 50 метров, выходит 300 метров основных прутьев. Если укладка перемычек осуществляется с шагом 30 сантиметров, получается 167 штук на 50 метров. Длина перемычек поперечных 30 сантиметров (167х0.3=100.2 метра), вертикальных – 60 (167х0.6=200.4 метра).

Получается, что на вопрос о том, сколько арматуры нужно для упрочнения дома площадью 150 квадратных метров с периметром стен 50 метров, ответ таков: 300 метров толстых рифленых прутьев и 300.6 более тонких стержней. Плюс 10-15% на запас и стыковку.

Армирование ленточного фундамента своим руками

Немаловажным этапом строительства фундамента является его армирование, то есть увеличение прочности путем создания металлического сердечника каркаса.

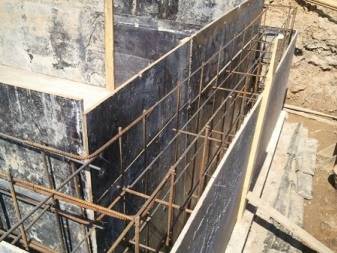

Армирование производят после изготовления опалубки и ее гидроизоляции. Перед армированием необходимо рассчитать количество арматуры, необходимой для армирования фундамента.

• Для данных работ используют металлическую рифленую арматуру. Из нее изготавливают объемные металлические каркасы. Для продольных прутьев используется арматуры сечением 14-20 мм, для поперечных прутьев – 8-12 мм.
• Для ускорения сбора металлического каркаса используют специально изготовленные хомуты из арматуры. Для соединения арматуры в каркас рекомендуют использовать вязальную проволоку.
• Помочь в затяжке проволоки может специальный строительный пистолет. Сварку применять не советуют, т.к. она уменьшает прочность металлических конструкций.

Армирующий каркас располагают внутри ленточного фундамента так, чтобы со всех сторон ленты было более 5 см бетона. Он создает надежный защитный слой для металлической армирующей конструкции.

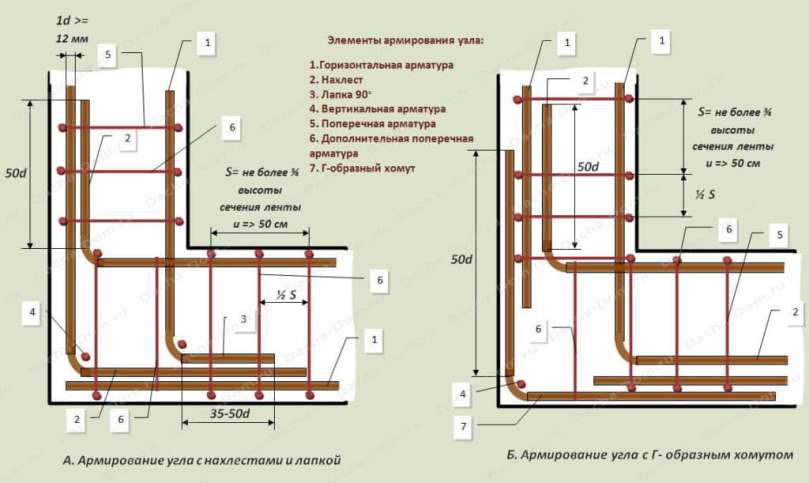

Армирование углов

Армирование углов фундамента имеет некоторые особенности. Угловым соединениям арматуры придают особую прочность. Не рекомендуют, чтобы на угловых соединениях были разрывы арматуры.

Существует несколько вариантов правильного армирования углов фундамента:

• Армирование с помощью цельных Г-образных элементов. Данная угловая арматура фиксируется на внутренних и внешних углах фундамента.
• Армирование тупого угла с помощью перекрестного пересечения арматуры. При этом внутренняя арматура выводится на внешнюю часть фундамента.
• Армирование с помощью П-образных соединений.

Армирование подошвы ленточного фундамента

Некоторые типы грунтов имеют не очень хорошую несущую способность. На таких грунтах, а также под строительство больших домов на фундаменте делают подошву. Она представляет собой ступенчатое расширение перед основным фундаментом.

На него опираются стены здания. При наличии подошвы нагрузка распределяется по большей площади. Чтобы подошва фундамента не разрушалась, ее также армируют.

• Армирование подошвы осуществляют с учетом необходимости закладки металлических прутьев в горизонтальной плоскости. Они крепятся на вертикальные стержни, равномерно распределяя нагрузку.
• Количество вертикальных стержней зависит от длины подушки, а количество горизонтальных стержней арматуры — от ее ширины. Прутья арматуры связываются проволочным соединением.
• Связанная арматурная конструкция укладывается внутрь опалубки на крупный гравий и заливается бетонным раствором. Таким образом, весь каркас арматуры будет закрыт бетонным раствором, что создаст надежную конструкцию.
