Схемы и инструкции по армированию фундамента своими руками

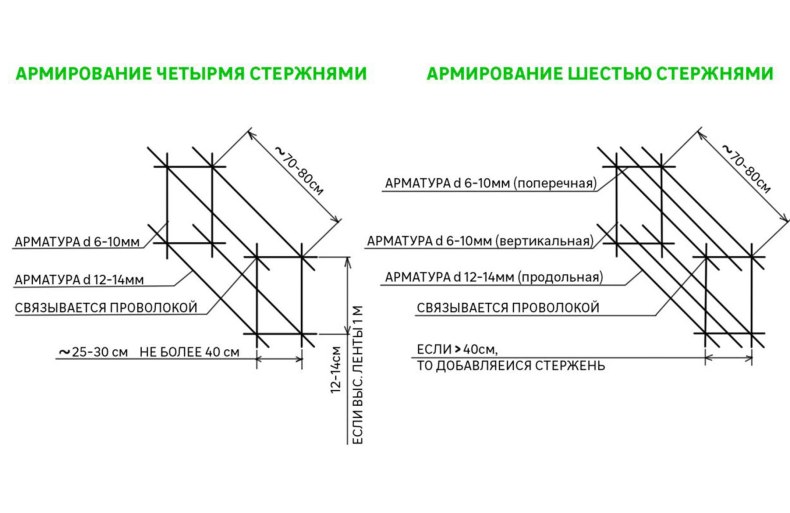

Схемы армирования

Строя дом собственными силами, можете не проводить сложные вычисления на предельные состояния, чтобы определиться с сечением арматуры и общей потребностью в материале. Разрешается использовать информацию из Пособия по проектированию конструкций из бетона. Пользуясь имеющимися данными, уточняется общее сечение продольных элементов армокаркаса для фундамента:

• если сторона ленты не превышает трех метров, берется арматура 10 мм в диаметре в количество 0.1 % от поперечного сечения основания;
• в случае, когда длина одной стороны более указанной выше, то прутья берутся в том же количестве, но диаметр их составляет 12 мм и более.

Размещение продольных прутьев приведено в таблице:

Условия	Минимальный шаг установки
Нижний каркас одним или двумя рядами	Не менее 2.5 см, диаметр стержня – максимальный
Верхний каркас на один или два ряда	Аналогично, не менее 3 см
Нижнее армирование с количеством рядов более двух	Аналогично, не менее 5 см
При выполнении уплотнения вибраторами	Все предыдущие условия соблюдаются, шаг в некоторых местах не меньше 6 см.

Хомут горизонтальный поперечный

Такие прутки назначаются конструктивно, от сечения не зависят. Учитывается при этом нагрузочное воздействие объекта. Минимальные параметры сечения поперечного прута – 6 мм.

Стержни устанавливаются с шагом, равным двадцати диаметрам рабочих прутьев. К примеру, если сечение продольного элемента 1.4 см, горизонтальные прутья выставляются с интервалом в 28 см. Чтобы упростить задачу, этот показатель округляется до 30 см.

Длина стержней в каркасе из арматуры для ленточного фундамента определяется аналогичным параметром ленты и необходимого бетонного слоя для создания защиты.

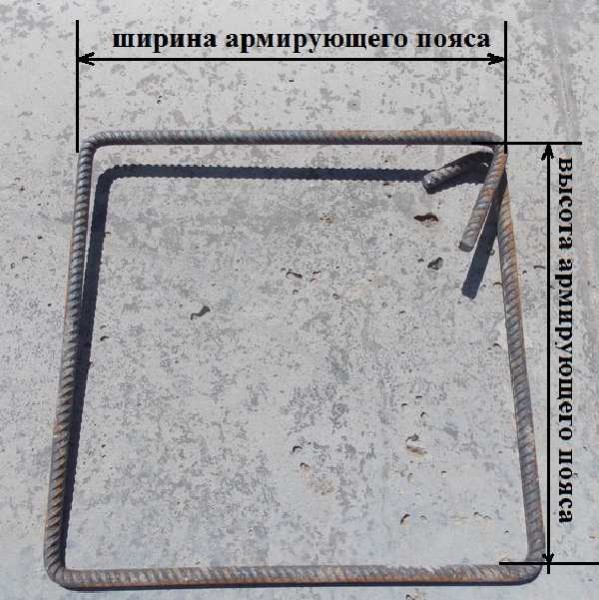

Хомут вертикальный

Размер арматуры в диаметре определяется по высоте фундаментного основания. Если она не превышает 80 см, то выбирают прутья с сечением от 0.6 см. В остальных случаях – от 0.8 см при соблюдении условия, что это не будет меньше 0.25 диаметра рабочих прутков.

Если предполагается строительство крупного сооружения, стержни в каркас следует заложить с определенным запасом и шагом, аналогичным поперечному армированию. Длину стальных прутьев определяют с учетом высоты фундамента, от значения которой отнимается толщина защитных слоев.

Угловое соединение

При выполнении жесткого монтажа внахлест и при помощи «лапки» свободные концы прутов, направленных в одну сторону, выгибают под девяносто градусов и связывают с перпендикулярно расположенными элементами.

Загнутая «лапка» должна иметь длину для нахлеста, равную тридцати – пятидесяти диаметрам прута. Хомуты устанавливаются с шагом в 3/8 от параметра высоты железобетонной основы.

Надежность соединения рабочей арматуры достигается Г-образными хомутами, накладываемыми на пруты с перехлестом, равным от пятидесяти диаметров продольного стержня. Интервал между крепежными хомутами – 0.75 от размера высоты стенки фундамента.

Используют дополнительные элементы, внешне напоминающие букву «П». На каждый угол устанавливают пару таких хомутов, длина которых соответствует пятидесяти диаметрам продольного стержня. В точке нахлеста такого хомута монтируется дополнительный каркас из вертикальных и поперечных прутьев.

Армирование тупого угла

Выполняется нахлестом. Внешние стержни выгибаются под нужный угол, к ним присоединяются внутренние с перехлестом, длина которого начинается от пятидесяти диаметров прута. В месте сгиба наружного элемента устанавливают вертикальный хомут.

Примыкание стен

Каркасные прутья выгибаются, при этом длина участка не должна быть менее 50 сечений. Каждый из стержней примыкания соединяется с внешним прутом стены, расположенной перпендикулярно. Зона соединения отличается шагом монтажа хомутов в 0.375 от высоты фундаментной ленты.

Если используют хомуты в виде буквы «Г», то стержни выгибают таким образом, чтобы обе стороны соответствовали длине пяти десятков диаметров прута. Первую сторону фиксируют с арматурой примыкающей стенки, вторую соединяют с внешним рабочим элементом ленты, подходящей перпендикулярно. Интервал между хомутами сокращается вдвое по отношению к общей длине ленты.

При установке хомутов «П» примыкание выполняют к внешнему пруту с помощью «лапки». Дополнительный показатель надежности создается за счет стержня, выгнутого буквой П, длина его при этом соответствует двум размерам ширины фундаментной основы.

Армирующий материал

Выбор материала является достаточно важным этапом. Для армирования ленточного фундамента своими руками применяют стальные стержни разного сечения или стеклопластиковую арматуру. Но чаще всего используют металл.

Основная горизонтальная арматура имеет сечение прутов от 12 до 24 мм. Стержни, которые будут располагаться вертикально, являющиеся вспомогательными. Поэтому обычно сечение вертикальных прутов от 4 до 12 мм. Такая большая разница обусловлена разбросом в нагрузках на основание и находится в прямой зависимости от вида почвы и веса конструкции.

Вспомогательные вертикальные пруты устанавливают, если высота фундамента превышает 15 см. При этом используют арматуру сечением 6-8 мм класса А1. Каркас собирают из стержней и хомутов, очищая их от ржавчины. Если необходимо, пруты выпрямляют и режут. В качестве соединения прутов используют вязальную проволоку и крючок. Сварочные работы можно выполнять, если на прутах присутствует маркировка «С».

На выбор диаметра оказывает влияние число горизонтальных уровней и схема армирования ленточного фундамента.

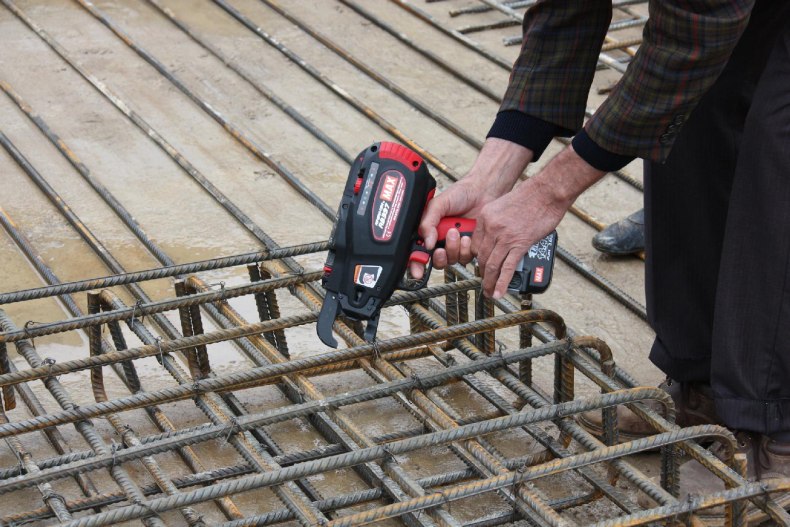

Пистолет для профессиональной вязки

Когда возникает необходимость в проведении огромных объемов армирования, как, например, при постройке длинных заводских цехов, то рабочие пользуются не ручным или частично механизированным инструментом, а полностью автоматическим. Таковым является пистолет, разработанный специально для вязки арматуры.

Данный аппарат подарили миру японские инженеры. Его выгодная особенность заключается в том, что он дает возможность за несколько секунд зафиксировать на стыке стержней проволоку с любым необходимым усилием.

Отличия автоматики от ручных аналогов

Квалифицированное использование автоматических инструментов дает ощутимые выгоды по сравнению с пусть и удобными, но ручными устройствами. Автоматика способна обеспечить

• Очень высокий темп работы;
• Четко равномерное натяжение проволоки;
• Существенное повышение производительности, позволяющее в одной позиции вязать по два десятка узлов;
• Упрощение работы за счет удлиняющей насадки;
• Уменьшение трудовой нагрузки на спину вязальщика;
• Продление рабочей смены на любое необходимое время, вплоть до круглых суток при авральной сдаче объектов к заданной календарной дате;
• Полную восьмичасовую рабочую смену без зарядки аккумуляторной батареи;
• Возможность программным путем задавать режимы работы прибора для осуществления вязки конкретных видов, при смене диаметров стержней, при необходимости отрегулировать уровни затяжных усилий;
• Избавление от необходимости тратить много времени на собственноручную нарезку вязальной проволоки;

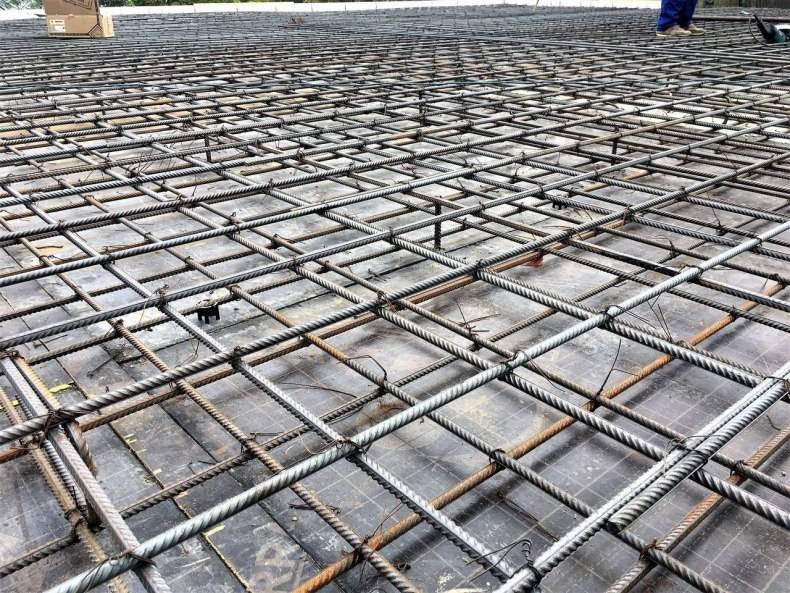

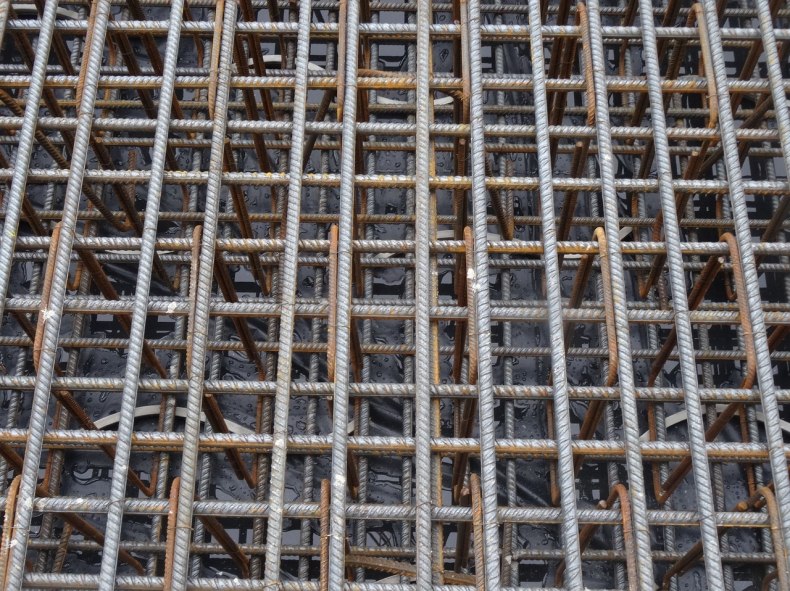

Для чего вообще нужно армирование плитного фундамента?

Фундамент дома должен выдерживать разные типы нагрузок: на сжатие и на растяжение. О первом типе нагрузки мы поговорим в статье о заливке фундамента бетоном. А вот выдержит плита нагрузку на изгибы и растяжения или нет, зависит от того, насколько грамотно произведён этап армирования.

Фундаментная плита без арматуры возможна, но всё-таки такой вариант конструкции не для тяжелого капитального жилого здания. Если строить какую-то хозяйственную постройку, на непучинистых грунтах можно подумать о том, чтобы сэкономить на арматуре. Но для строительства жилого дома – это, конечно, несерьезно. Как уже писалось выше, фундамент может не выдержать нагрузку на растяжение и изгибы.

Для наглядности, приведу пример, у вас залита монолитная плита фундамента под дом. Когда вы поставите стены и крышу, то давление на плиту будет оказано в большей степени на контур фундамента именно под стенами, а не по всей площади. Таким образом, стены будут стремиться как бы отломить бетон, особенно если будет некачественно выполнена подготовка основания, подушка под фундамент

А если еще взять во внимание силу воздействия морозного пучения, тогда давление на плиту усилится. Стены будут продавливать фундамент вниз, а пучинистый грунт будет давить в слабые ненагруженные места. Что в следствии может привести к надлому фундамента

Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования

Что в следствии может привести к надлому фундамента. Вот, чтобы исключить такие моменты и нужно грамотно подходить к вопросу армирования.

СП 24.13330.2011

Таблица 7.2

Примечания

1 Над чертой даны значения R для песков, под чертой — для глинистых грунтов.

2 В таблицах 7.2 и 7.3 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м — от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

При проектировании путепроводов через выемки глубиной до 6 м для свай, забиваемых молотами без подмыва или устройства лидерных скважин, глубину погружения в грунт нижнего конца сваи в таблице 7.2 следует принимать от уровня природного рельефа в месте сооружения фундамента. Для выемок глубиной более 6 м глубину погружения свай следует принимать как для выемок глубиной 6 м.

3 Для промежуточных глубин погружения свай и промежуточных значений показателя текучести I_L глинистых грунтов значения R и f_i в таблицах 7.2 и 7.3 определяют интерполяцией.

4 Для плотных песков, плотность которых определена по данным статического зондирования, значения R по таблице 7.2 для свай, погруженных без использования подмыва или лидерных скважин, следует увеличить на 100 %. При определении плотности грунта по данным других видов инженерных изысканий и отсутствии данных статического зондирования для плотных песков значения R по таблице 7.2 следует увеличить на 60 %, но не более чем до 20 000 кПа.

5 Значения расчетных сопротивлений R по таблице 7.2 допускается использовать при условии, если заглубление свай в неразмываемый и несрезаемый грунт составляет не менее, м:

4,0 — для мостов и гидротехнических сооружений;

3,0 — для зданий и прочих сооружений.

6 Значения расчетного сопротивления R под нижним концом забивных свай сечением 0,15×0,15 м и менее, используемых в качестве фундаментов под внутренние перегородки одноэтажных производственных зданий, допускается увеличивать на 20 %.

7 Для супесей при числе пластичности I_р ≤ 4 и коэффициенте пористости e < 0,8 расчетные сопротивления R и f_i, следует определять как для пылеватых песков средней плотности.

8 При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

Таблица 7.8

Глубина заложения нижнего конца сваи h, м	Расчетное сопротивление R, кПа, под нижним концом набивных и буровых свай и свай-оболочек, погружаемых с выемкой грунта и заполняемых бетоном, при глинистых грунтах, за исключением просадочных, с показателем текучести IL, равным
0,0	0,1	0,2	0,3	0,4	0,5	0,6
3	850	750	650	500	400	300	250
5	1000	850	750	650	500	400	350
7	1150	100	850	750	600	500	450
10	1350	1200	1050	950	800	700	600
12	1550	1400	1250	1100	950	800	700
15	1800	1650	1500	1300	1100	1000	800
18	2100	1900	1700	1500	1300	1150	950
20	2300	2100	1900	1650	1450	1250	1050
30	3300	3000	2600	2300	2000	—	—
≥ 40	4500	4000	3500	3000	2500	—	—
Примечания 1. В таблице 7.8 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м – от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки. Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота. 2. Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R в таблице определяют интерполяцией. 3. При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

7.2.8 Расчетное сопротивление R, кПа, грунта под нижним концом сваи-оболочки, погружаемой с частичной выемкой грунта, но с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт под нижним концом сваи-оболочки), следует принимать по таблице 7.2 с коэффициентом условий работы грунта, учитывающим способ погружения свай-оболочек в соответствии с позицией 4 таблицы 7.4, при этом расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто

Как сделать армирование фундамента своими руками

Создать армопояс для основания под дом можно в несколько этапов. На каждом из которых есть свои нюансы и правила.

Опалубка и подушка

Приступать к армированию фундамента следует только после того, как будет сформирована песчано-щебенная подушка и опалубка. Для последней потребуются деревянные, фанерные или листы из OSB. Чем выше будет основание, тем плотнее и прочнее должны быть листы. После заливки им придется выдержать достаточно мощное распирающее усилие бетона.В готовой конструкции не должно быть зазоров, превышающих 0.3 см. Это позволит избежать деформации конструкции опалубки. По периметру траншеи обязательно устанавливают распорки, длина которых должна в два раза превышать высоту основы. Располагают их — на уровне в 70 % от общей высоты основания (от низа).

Внутреннюю поверхность деревянных лесов смазывают маслянистой жидкостью (отработкой). Это поможет сохранить целостность плит опалубки и легко отсоединить их от массы бетона. Частные застройщики часто используют эти элементы на других этапах строительства.

Песчаная подушка должна быть высотой до 200 мм, утрамбованной и ровной. Для того, чтобы избежать прямого контакта арматуры и песка, по всей длине прутка под него укладывают половинки кирпича — через каждые 100 см.

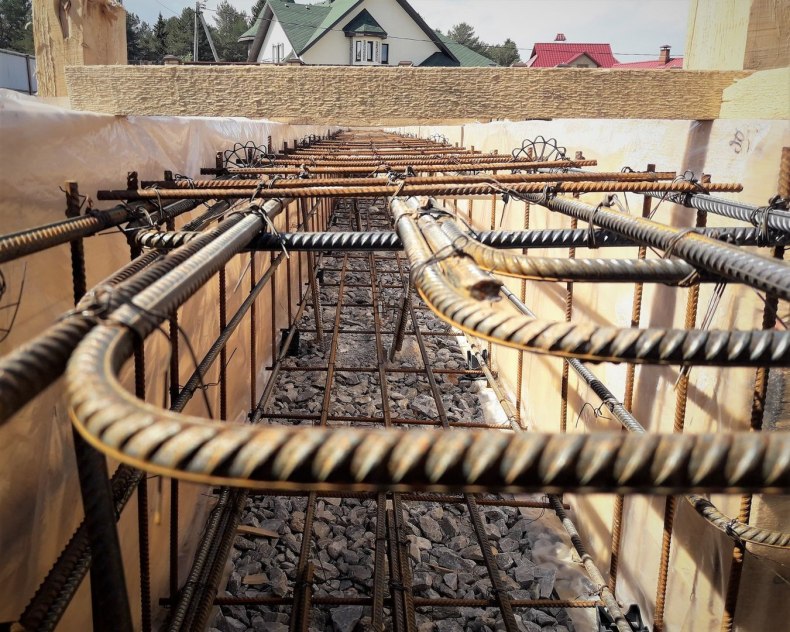

Армирование

Связывать арматуру в сетку можно прямо в опалубке или рядом с ней. Затем готовые кассеты помещают в желоб. Вязка скелета поэтапно:

1. Выложить стрежни, которые должны формировать поперечный каркас, на 10 см короче, чем общая ширина бетонной ленты.
2. Выложить два нижних хлыста для формирования первого уровня пояса, соединить с соблюдением длины нахлеста. Связать арматурные стержни проволокой или хомутами.
3. Установить вертикальные опорные элементы в местах соединения с перпендикулярными прутками — на 10 см короче, чем высота готовой конструкции основы.
4. Сформировать элементы верхнего пояса. Соединить его с вертикальными прутками.

Если части сети собирают рядом с опалубкой для фундамента, связать их нужно будет прямо в желобе.

Края арматуры не должны доходить до края бетонной конструкции на 500-600 мм. Такой зазор формирует бетонный слой, который защитит прутки от коррозии и механического повреждения. Делать углубление больше не рекомендовано. В таком случае металлический скелет перестанет выполнять свою основную функцию.

Правила при изготовлении каркаса

Прочность каркаса влияет на срок эксплуатации фундамента. И от каркаса зависит, выдержит основание нагрузку дома полвека и больше или начнёт трескаться будущей весной от сезонных подвижек уровня грунта. Поэтому перед армированием изучают чертежи каркасов.

Несколько правил при армировании ленточного фундамента:

1. Интервал от точки вязки до края стержня (напуск) должен быть от 5 см.
2. Прутья, идущие перпендикулярно на угловых соединениях, обязательно между собой соединяются – нельзя применять два отдельных блока, которые не зафиксированы между собой. Хорошее решение – углы, выполненные из загнутых стержней. Данная схема армирования основания самая надежная. Но, чтобы загнуть углы, должно быть специальное оборудование, когда используется арматура сечением от 14 мм. Если толщина стержней до 14 мм, то можно согнуть прут углом и самостоятельно.
3. Соединять прутья с помощью проволоки надо плотно. Если применяется вязальный крючок, то проволока затягивается до упора. Между основной арматурой и хомутом не должно быть свободного места. Когда хомут от касания начинает двигаться, дополнительно делают завязку проволокой.
4. При армировании перехлест соответствует 40 диаметрам прута. Между соседними стыковочными стержнями, между нижним и верхним слоем должна быть разбежка, соответствующая проекту.
5. В опалубке каркас устанавливают ровно. Согласно чертежу, учитывают защитный слой бетонного раствора для арматуры. Минимальный защитный слой соответствует сечению стержня.

Все элементы для армирования основания гнутся на холодную. Ни в коем случае арматура не нагревается, иначе это приводит к утрате её прочности.

Простые правила надо соблюдать. Их невыполнение может привести к тому, что технология и армирования, и возведения фундамента нарушится, значительно снизив в будущем срок службы.

Технология армирования

Чаще всего для создания каркаса ленточного фундамента используется арматура. Ее монтируют на стадии установки опалубки, а затем послойно заливают бетон и выполняют гидроизоляцию, используя рубероид и мастику.

По сути, все кажется довольно простым и понятным. Однако существует несколько важных моментов, без знания и соблюдения которых новый ленточный фундамент не будет соответствовать заявленным требованиям. Основные сложности и нюансы связаны именно с армированием. Поэтому вопрос о том, как правильно армировать ленточный фундамент, следует рассмотреть более детально.

Расчет армирования

Специалисты рекомендуют использовать для армирования фундамента ленточного типа стальной прут А-III с периодическим профилем и сечением 10-22 мм. Вспомогательные пруты могут иметь диаметр 4-10 мм. Они устанавливаются вертикально для поддержания нижнего и верхнего рядов арматуры, а также для обеспечения прочности на срез. Вертикальные пруты устанавливаются с шагом 0,5-0,8 м.

Для защиты металлической арматуры от воздействия негативных внешних условий она должна быть погружена в бетон: верхний ярус – на 50-60 мм, нижний – на 70 мм и более. Минимальное расстояние между горизонтальными рядами арматуры составляет 30 см. При армировании заглубленного ленточного фундамента обычно используется по 2-4 прута в каждом ряду.

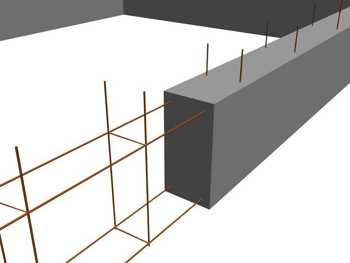

Схема армирования

Оптимальным вариантом основания для дома является монолитный ленточный фундамент, армированный по квадрату или прямоугольнику. При таком исполнении оси становятся правильно, а сам каркас получается очень прочным.

По правилам армирования, ширина каркаса должна составлять не более половины его высоты. По причине того, что полоса фундамента довольно длинная и относительно неширокая, она больше подвергается продольным и меньше поперечным растяжениям. Поэтому все вертикальные и поперечные пруты – это преимущественно конструктивные элементы, служащие для создания формы каркаса, что позволяет существенно сэкономить именно на них.

Вязка арматуры

Чтобы армирующий каркас был более прочным, прутья необходимо соединять «клеточкой», располагая ряды под углом 90°. Оптимальный способ соединения и закрепления прутьев каркаса – вязка специальным крючком с использованием проволоки.

Вязка выполняется следующим образом. От проволоки отрезается небольшой кусок (примерно 30 см), складывается пополам, накладывается на место соединения прутьев и в образовавшуюся петлю продевается крючок. Затем в него заводятся два других конца проволоки, и все вместе проворачивается до образования прочного соединения.

Помимо такого способа вязки можно использовать электрические крючки или шуруповерт со специальной насадкой. Сварка для соединения элементов армирующего каркаса не подходит, поскольку при этом он утрачивает свои функциональные характеристики. Это обусловлено тем, что электросварка воздействует на физические свойства металла, из-за чего в местах сварочных стыков он становится менее крепким, а сами швы получаются довольно тонкими.

Армирование углов

Сложнее всего армировать углы ленточного фундамента. В идеале армирование углов выполняется гнутыми арматурными прутьями, соединяющими примыкающие части каркаса. Именно на этом этапе строительства многие застройщики начинают сомневаться, нужно ли армировать ленточный фундамент гнутой арматурой по углам. И поэтому просто укладывают прутья под прямым углом, что абсолютно неправильно.

При таком перекрестии невозможно создать единую жесткую раму, которая обеспечит прочность фундамента. Здание на таком основании может оказаться недолговечным, поскольку данный вид армирования способствует отколам слоев и образованию трещин на углах фундамента.

Грамотное армирование угла должно обеспечивать жесткую связку лент фундамента. Для этого прутья соединяются в единый каркас посредством хомутов, а в местах стыка на углах устанавливаются специальные усиления П- или Г-образной формы.

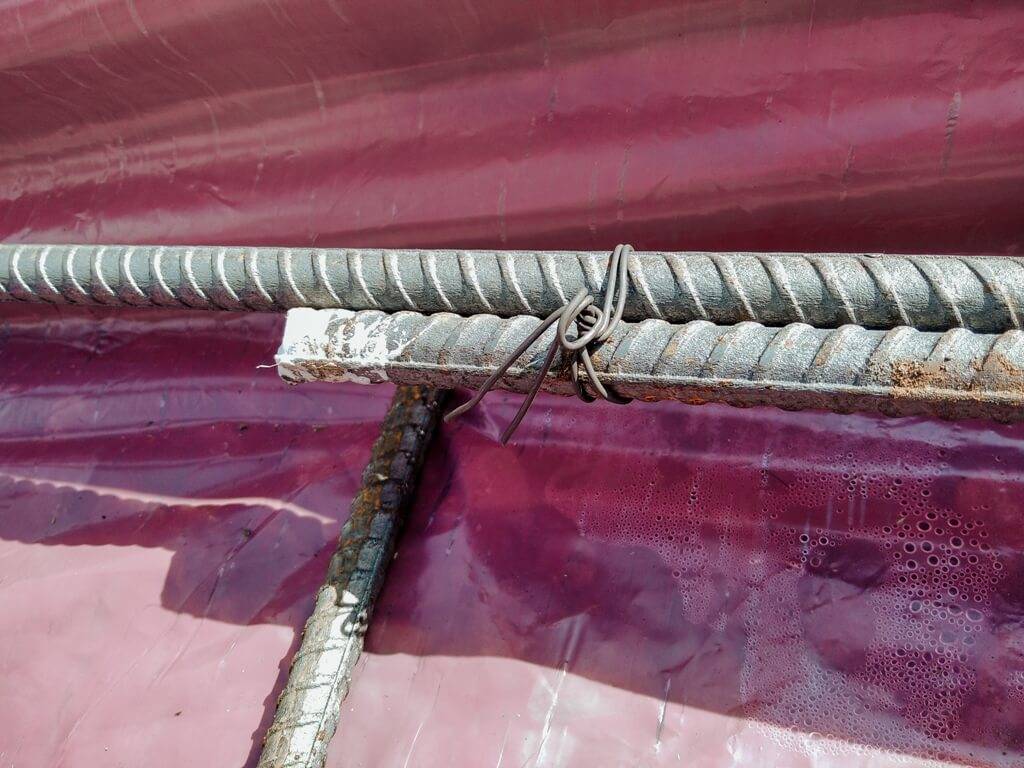

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундамента Часто вместо проволоки используются пластиковые хомуты. Это значительно убыстряет и облегчает рабочий процесс, но при отрицательных температурах такие крепления теряют эластичность и прочность.

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см 2 .

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см 2 . Теперь методом подбора определим, диаметр прутков и их количество.

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см 2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см 2 ) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см 2 , а это больше чем 2,8 см 2 , которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см 2 . Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см 2 , чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Советы

Следует ознакомиться с многократными ошибками, которые допускают неопытные мастера при выполнении армирования без соблюдения определенных правил.

• Первоначально необходимо разработать план, по которому в дальнейшем будут выполняться вычисления по определению нагрузки на фундамент.
• Во время изготовления опалубки не должно образовываться никаких щелей, в противном случае через эти отверстия будет вытекать бетонная смесь и снизится прочность конструкции.
• На почву обязательно нужно выполнить гидроизоляцию, при ее отсутствии снизится качество плиты.
• Запрещается, чтобы арматурные прутья контактировали с почвой, такой контакт приведет к появлению ржавчины.

• Если решено выполнять армирование каркаса методом сварки, то лучше употребить прутья с индексом С. Это специализированные материалы, которые предназначены для сварки, поэтому под влиянием температурных режимов не теряю свои технические характеристики.
• Не рекомендуется применять гладкие прутья для армирования. Бетонному раствору не за что будет закрепиться, а сами стержни будут в нем скользить. При движении грунтов такая конструкция растрескается.
• Устраивать углы посредством прямого пересечения не рекомендуется, арматурные изделия гнутся очень тяжело. Иногда при армировании углов приходят к хитростям: раскаляют металлическое изделие до податливого состояния либо при помощи болгарки подпиливают конструкции. Оба варианта запрещены, ведь при данных процедурах материал теряет свою прочность, что в дальнейшем приведет к негативным последствиям.

Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

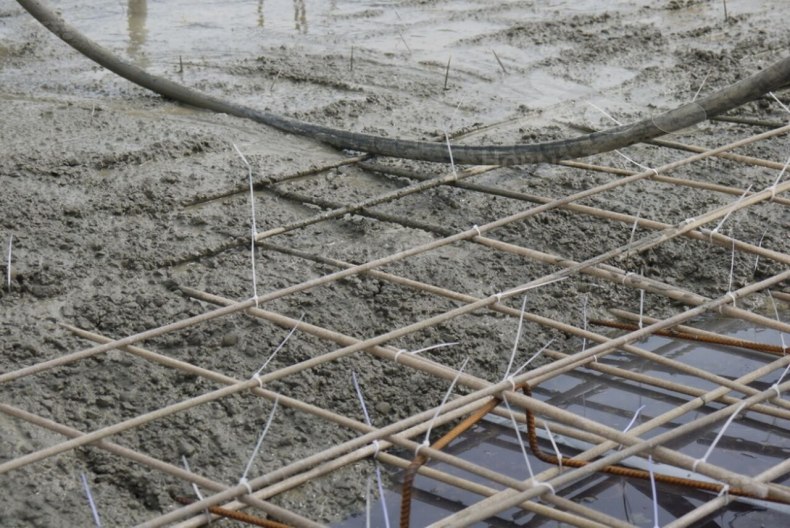

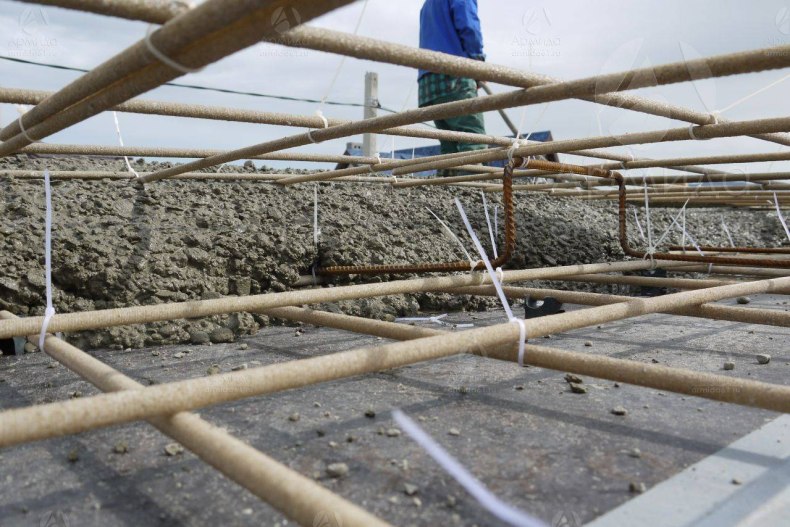

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Заключение

Армирование фундамента — обязательный этап обустройства основы под здание или сооружение. Металлический каркас позволит нивелировать недостатки бетона, который плохо справляется с нагрузками на растяжение. Необходимо правильно рассчитать сечение прутков и общею длину с учетом нахлестов при вязке

Не менее важно правильно соединить прутки в единую сетку с двумя продольными элементами — верхним и нижним поясом. Оптимальный вариант соединения узлов — вязальная проволока. металлокаркас не должен выступать за пределы бетонной конструкции, важно предусмотреть защитный слой в 50-60 см для защиты от коррозии

металлокаркас не должен выступать за пределы бетонной конструкции, важно предусмотреть защитный слой в 50-60 см для защиты от коррозии
