Запальник в газовом котле
Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.
Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.
Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка. Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.

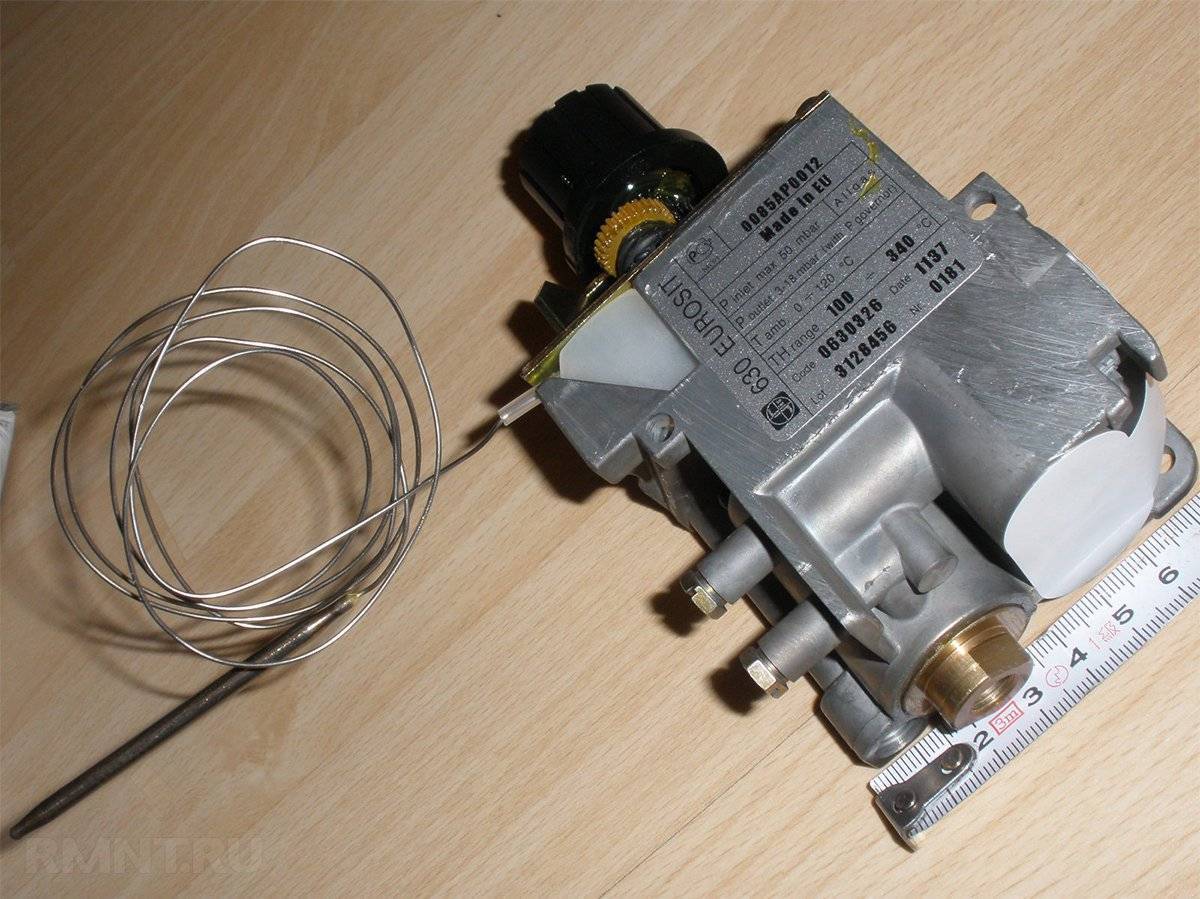

На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.
Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).

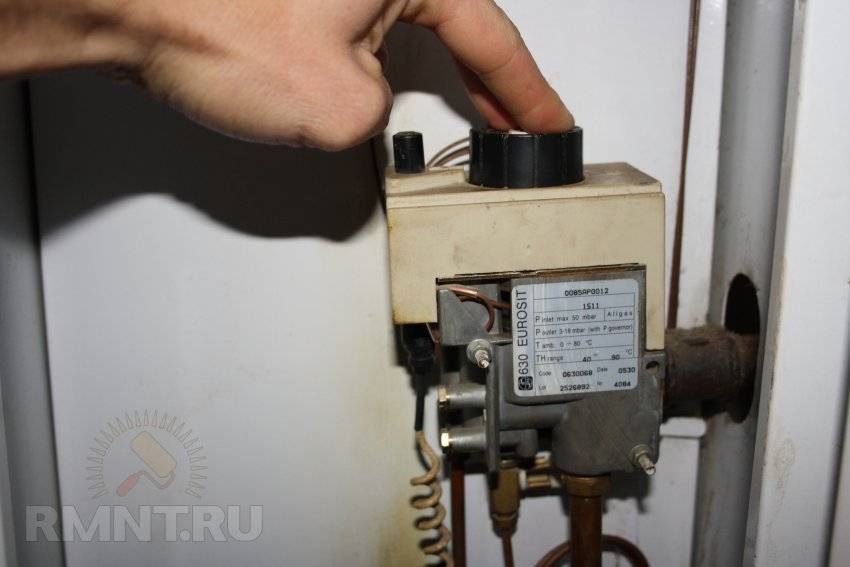

Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.
Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
Правила заполнения системы водой перед тем, как включить газовый котел
Перед тем как разжечь газовый котел, и включить отопительную систему, сначала ее наполняют холодным теплоносителем, который после нагрева будет циркулировать по трубам и радиаторам. При проведении первого запуска все тщательно проверяют, чтобы работа в дальнейшем была бесперебойной, а оборудование не требовало ремонта.
Данные параметры давления могут быть изменены, поскольку они зависят от требований производителя к рабочему давлению в отопительной системе. Но заполнение холодной водой на этом окончательно не завершается, поскольку потребуется подпитка после освобождения конструкции от воздушных пробок.
Напольные газовые котлы ЖМЗ Комфорт Плюс серия ЖУК
от 17 770 р.
Родина бренда: Россия | Производство: Россия
Жуковские котлы класса Комфорт Плюс серия ЖУК — новые отопительные напольные газовые котлы с новым дизайном. Продуманная компановка блока автоматики на верхней панели, а также съемные элементы корпуса делаю котел ЖУК еще более удобным в эксплуатации и обслуживании.
Лаконичный и строгий дизайн корпуса удачно придают оборудованию современную стилистику и эргономику. Котлы данной серии предназначены для отопления помещений (АОГВ) — одноконтурные и приготовления горячей воды (АКГВ) — двухконтурные.
Котлы представлены в линейкемощностей от 11,6 до 29 кВт. Применяются в системах отопления с естесственной (открытой) и принудительной циркуляцией теплоносителя. Давление в закрытой системе не должно превышать 2 бар.
Особенности котлов класса Комфорт Плюс серии ЖУК:
- Прямоугольная форма;
- Энергонезависимость;
- Устойчивая работа при.
Жуковские газовые котлы — это Российские энергонезависимые отопительные котлы производства Жуковского Машиностроительного завода (Московская область, г. Жуковский).
Жуковский завод ведет свою историю с 1939 года, когда он был образован по приказу Л. М. Кагановича, бывшего в ту пору наркомом авиационной промышленности СССР, на базе существовавших до этого небольших механических мастерских.
Предприятие всегда специализировалось на металлообработке и производстве изделий из металла. Военная техника, выпускаемая заводом, с успехом применялась нашей Армией на фронтах Великой Отечественной Войны, а построенному на заводе бронепоезду установлен памятник в центре Жуковского. И сегодня завод широко известен своей авиационной спецтехникой.
Газовые отопительные котлы производятся на ЖМЗ с 1967 года. В то далекое время ассортимент состоял из одного котла АГВ-120, и тогда он завоевал большую популярность в Советском Союзе благодаря своей надежности.
Сейчас завод выпускает около 30 моделей отопительных котлов разной мощности и комплектации. Все они энергонезависимы, что в условиях нашей страны является неоспоримым преимуществом. Частые отключения электроэнергии, особенно в сельской местности, сведут на нет все достоинства высокотехнологичных импортных аналогов, требующих подключения к электрической сети.
Не секрет, что несколько лет назад на заводе были проблемы с качеством, но сегодня они полностью решены, и Жуковские котлы занимают достойное место в ассортименте нашего интернет магазина. Процент заводского брака уже давно не превышает 0,1%, что ставит котлы ЖМЗ в один ряд с изделиями зарубежных производителей.
Котлы серий «Эконом», «Универсал» и «Комфорт» отличаются надежностью и долговечностью, при этом «Универсал» и «Комфорт» оснащаются современными импортными блоками автоматики. Прекрасное соотношение цена – качество обеспечивают котлам этой марки широкую популярность и устойчивый спрос в разных регионах нашей страны.
Можно смело утверждать, что газовые котлы производства Жуковского завода в настоящее время являются одним из лучших предложений на Российском рынке. На все приобретенные в нашем интернет магазине котлы ЖМЗ предоставляются необходимые отгрузочные документы, инструкция по эксплуатации и фирменная гарантия Производителя.
#1 bolshoy74
Мастер
Отправлено 29 Ноябрь 2012 — 21:28
Здравствуйте,одноклубники!Начал задумываться о замене «старичка» КС-3 («кушает» многовато,да и возраст,знаете ли. ),весной и планирую заняться.Поспрашивал,почитал -вообще тупик полный:сколько людей-столько мнений.Одни говорят,что только отечественные (Жуковск,Энгельс,Таганрог,Ростов и т.д.),другие за импорт (Валиант,Протерм,Беретта и т.д.)
Требуется энергоНЕзависимый напольный котел номинальной мощностью 12-16 кВт (отапливаемая площадь около 100 кв.м.),с высоким КПД,желательно поэкономичней.
Всякая демократия заканчивается диктатурой подонков. А.Нобель.
Многие владельцы загородных домов обогревают свои жилища при помощи газа. На сегодняшний день это самый выгодный источник тепла по сравнению с твердыми, жидкими видами топлива или электроэнергией. Именно этим обстоятельством можно объяснить востребованность жуковских газовых котлов отопления.
Основные элементы автоматики
Основными элементами автоматики для газового котла являются:
- терморегулятор;
- клапан-отсекатель;
- датчик тяги;
- датчик пламени;
- трубка запальника;
- запальник;
- горелки.
Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.
Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запускается автоматика в работу ручным способом.
Чистка теплообменника двухконтурного котла собственноручно: 5 нюансов
Чтобы котел прослужил долгое время, его стоит регулярно чистить Чистка или как она еще именуется промывание теплообменника одноконтурного или двухконтурного газового котла дома можно осуществить химическим или же механическим способами. Аналогичная очистка необходима для того, чтобы удалить все внутренние отложения, которые могут разрушить металл, а это способно привести к нарушению теплового процесса в самой отопительной системе. Тогда возникнет данная проблема, как подача горячей воды в главную систему отопления – ГВС. Вследствии этого профилактика от накипи и других отложений делается регулярно.
Инструкция по запуску и по эксплуатации
Запуск котла производится после установки на ровную горизонтальную поверхность и подключения всех коммуникаций:
- Подача газа.
- Прямая и обратная линии системы отопления.
После установки следует заполнить систему теплоносителем. Контроль уровня заполнения производится с помощью сигнальной трубы. Розжиг котла производится с помощью узла пьезорозжига или зажженной спичкой (серия Эконом).
ВАЖНО!
Для запуска котла следует сначала проветрить помещение в течение 15 минут. После этого открыть газовый кран, включить ручку в положение «включен запальник» и утопить ее до упора. Выждать в таком положении 10-15 секунд, затем нажать кнопку пьезорозжига.
Когда появится пламя на запальнике, подождать еще 20-30 секунд, после чего отпустить ручку. Запальник должен продолжать гореть. После этого можно установить требуемую температуру теплоносителя.
В процессе эксплуатации от пользователя не требуется никаких специфических действий, кроме периодической очистки от пыли и сажи.
Один раз в год следует приглашать мастера для выполнения ТО. По всем проблемам надо обращаться в гарантийную или сервисную мастерскую.
Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)
Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).
Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС).
В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом — 65”.
Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода — изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А).
Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметры
| Обозначение | ||||||
| АОГВ-17,4-3 Универсал | АКГВ-17,4-3 Универсал | АОГВ-23,2-3 Универсал | АКГВ-23,2-3 Универсал | АОГВ-29-3 Универсал | АКГВ-29-3 Универсал | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее: — в режиме отопления — в режиме ГВС | 88 — | 88 80 | 88 — | 88 80 | 89 — | 89 80 |
| Вид газа — природный по ГОСТ 5542-87 — сжиженный по ГОСТ 20448-80 | + + | + + | + + | + + | + + | + + |
| Давление газа, Па (мм вод.ст.) природного: — номинальное — минимальное / максимальное сжиженного: — номинальное — минимальное / максимальное | 1274 (130) 635 (65) / 1764 (180) 2940 (300) 1960(200) / 3528(360) | |||||
| Номинальная тепловая мощность, Вт (Ккал/ч) | 17445 (15000) | 17445 (15000) | 23260 (20000) | 23260 (20000) | 29075 (25000) | 29075 (25000) |
| Отопление помещений с теплопотерями Вт, не более, | 14500 | 14500 | 19500 | 19500 | 24500 | 24500 |
| Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 | 100÷140 | 100÷140 | 140÷200 | 140÷200 | 200÷250 | 200÷250 |
| Расход газа: | ||||||
| — природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более | 1,87 | 1,87 | 2,55 | 2,55 | 3,18 | 3,18 |
| -сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более | 0,65 (1,3) | 0,65 (1,3) | 0,87 (1,74) | 0,87 (1,74) | 1,085 (2,17) | 1,085 (2,17) |
| Разрежение в дымоходе, Па (мм вод.ст.) минимальное / максимальное | 2,94 (0,3) / 29,4 (3,0) | |||||
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более | 70 | |||||
| Время розжига, сек., не более | 60 | |||||
| Индекс окиси углерода, об. %, не более | 0,05 | |||||
| Диапазон поддержания темпера-туры воды в теплообменнике, °С | 50÷90 | |||||
| Тип горелки | Инжекционный | |||||
| Вместимость бака, л | 64 | 61 | 62 | 59 | 60 | 57 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм | 135±2 | 135±2 | 135±2 | 135±2 | 140±2 | 140±2 |
| Присоединительная резьба штуцеров для: — подачи газа — подвода и отвода воды к отопительной части — подвода и отвода воды к части ГВС | G¾ G2 — | G¾ G2 G½ | G¾ G2 — | G¾ G2 G½ | G¾ G2 — | G¾ G2 G½ |
| Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее | — | 5,4 | — | 7,1 | — | 8,9 |
| Давление воды перед аппаратом в системе ГВС, кПа (кг/см2) — максимальное — минимальное | — — | 588 (6,0) 14,7 (0,15) | — — | 588 (6,0) 14,7 (0,15) | — — | 588 (6,0) 14,7 (0,15) |
| Давление воды в системе отопления, кПа, не более | 100 | |||||
| Расстояние от пола до оси входного патрубка газопровода, мм | 716±5 | |||||
| Расстояние от пола до конца выходного патрубка теплообмен-ника, мм | 1050±5 | |||||
| Расстояние от пола до оси вход-ного патрубка теплообменника, мм | 292±5 | |||||
| Расстояние от пола до оси входного патрубка змеевика, мм | — | 587±5 | — | 587±5 | — | 587±5 |
| Расстояние от пола до оси выходного патрубка змеевика, мм | — | 927±5 | — | 927±5 | — | 927±5 |
| Габаритные размеры, мм: высота х ширина х глубина | 1050±5 × 420±5 × 480±5 | |||||
| Масса аппарата (без упаковки), кг, не более | 49 | 57 | 52 | 60 | 55 | 63 |
Причины поломок котла
Прежде всего, необходимо установить, из-за чего в работе газовых отопительных котлов вообще могут возникать какие-либо сбои. К появлению проблем может привести ряд различных факторов.
Электричество
Современные газовые котлы оснащаются различными средствами автоматизации. Эти средства, в свою очередь, работают от электричества. И, несмотря на то, что на дворе уже 21 век и во всем мире активно разрабатываются системы использования альтернативных источников энергии, проблема стабильности электросетей остается актуальной для очень многих регионов, в особенности для отдаленных сел и всевозможных дачных поселков.
Чтобы избежать всех сопутствующих неприятностей, заранее купите качественный стабилизатор. Не пожалейте денег на покупку этого приспособления – от дешевых моделей толку немного, поэтому лучше сразу выделить средства на приобретение хорошего стабилизатора от известного производителя. Будьте уверены, в случае поломки автоматики на ее ремонт и замену вы потратите гораздо больше денег.
В домашних условиях нередко используются настенные модели газовых котлов. Такие устройства одновременно отвечают и за обогрев помещений, и за приготовление горячей воды.
Какими функциями обладает Жуковский газовый котел АОГВ 23
Аббревиатура АОГВ 23 расшифровывается как Аппарат Отопительный Газовый Бытовой мощностью 23 кВт. Это одноконтурный напольный агрегат, способный эффективно отапливать помещение до 200 м2.
Такие возможности оптимальны для использования в частном доме, коттедже или ином помещении. Котел предназначен для выполнения только одной функции, что позволило производителю исключить все лишние детали и незадействованные элементы конструкции.
Это увеличило надежность, снизило количество отказов и поломок. Кроме этого, особенностью котлов АОГВ 23 является энергонезависимость.
При внезапном отключении электропитания работа котла будет продолжаться в обычном режиме, что важно в условиях российской зимы. Эта особенность существенно увеличивает надежность системы обогрева дома
При этом, отсутствие электропитания требует специфического расположение радиаторной системы, поскольку циркуляция теплоносителя будет происходить естественным способом.
Камера сгорания котла атмосферного типа, с забором воздуха прямо из помещения и естественным дымоудалением при помощи тяги печного типа.
В качестве теплоносителя использован бытовой антифриз, увеличивающий надежность отопительной системы в сильные морозы.
Диапазон цен
Стоимость котла Жуковский АОГВ 23 зависит от конкретной модели и находится в пределах 20-24,4 тыс. руб. В эту цену не входит дымоход. При покупке следует сразу уточнить комплектацию агрегата, чтобы не пришлось в срочном порядке искать необходимые узлы.
Кроме того, дополнительные расходы возникнут на заключение гарантийного договора.
Этим действием пренебрегать не рекомендуется, так как впоследствии на ремонт можно потратить гораздо более высокую сумму.
ОБРАТИТЕ ВНИМАНИЕ!
Многие пользователи надеются на собственные навыки и знания, намереваясь ремонтировать котел самостоятельно. Необходимо помнить, что самовольные действия с газовым оборудованием могут повлечь за собой административную ответственность.
Лучшие одноконтурные напольные газовые котлы
При организации системы обогрева без ГВС используют одноконтурные бытовые отопительные газовые котлы. Особенности – простая конструкция, высокий уровень надежности, безопасности, низкая цена. Выбор в пользу этой техники актуален при ограниченном бюджете или при желании использовать для подачи горячей воды бойлер косвенного нагрева, который подключается к одноконтурному котлу. В нашем ТОП 12 три модели этого типа, которые отличаются высоким КПД, простым обслуживанием.
Лемакс Газовик АОГВ-6
Российская компания «Лемакс» выпускает весь спектр отопительной техники. Модель Газовик АОГВ-6 рассчитана на обогрев небольшого дома, площадью 50-60 кв.м. По отзывам пользователем хорошо справляется с отоплением коттеджа до 100 кв.м. При изготовлении теплообменника используется термостойкая сталь, толщиной 2 мм, соответствующая по техническим параметрам европейским, американским стандартам и отечественному ГОСТу. Простая, эффективная камера открытого типа с инжекционной горелкой Polidoro обеспечивает экономичное потребление топлива.
Автоматика итальянской фирмы SIT гарантирует высокий уровень безопасности. Защиту от коррозии обеспечивают термостойкая эмаль и обработка ингибирующими составами. Площадь теплообменника увеличена, это помогло повысить КПД. Для задержки отводящих газов установлены турбулизаторы собственной конструкции.
Достоинства:
- Полная энергонезависимость;
- Защита от прерывания тяги;
- Универсальный дизайн в стиле минимализма;
- Легкосъемная верхняя панель;
- Удобное обслуживание.
Недостатки:
Не обнаружены.
Водяная рубашка окружает топочную камеру по всему периметру. Это гарантирует быстрый нагрев при минимальном расходовании топлива. Качество сварных швов водяной рубашки проверяется, что обеспечивает надежность работы оборудования.
Protherm Медведь 20 Klom
Разработан для систем с принудительной циркуляцией теплоносителя. Работает на магистральном и сжиженном газе. Инжекторная модулирующая горелка позволяет регулировать мощность, экономить на топливе. Трехсекционный теплообменник изготовлен из чугуна, отличается хорошей теплоотдачей. Камера сгорания открытая, а система электророзжига обеспечивает быстрый запуск.
Модель рассчитана на обогрев дома, площадью 150-180 кв.м. Хороший КПД помогает снизить затраты на теплоснабжение. Управление упрощает жидкокристаллический дисплей, информирующий об основных рабочих характеристиках, неисправностях. За безопасность отвечают датчики тяги, контроля пламени.
Достоинства:
- Низкое энергопотребление;
- Защита насоса от заклинивания;
- Небольшие размеры;
- Развитая сервисная служба;
- Автоматический перезапуск при отключении электричества;
- Простое подключение бойлера.
Недостатки:
Нужен источник бесперебойного питания со стабилизатором.
Baxi Slim 1.230 iN
Разработан для загородных коттеджей, площадью 220-240 кв.м. Этот газовый котел для отопления имеет систему непрерывной электронной модуляции пламени, плавный розжиг, горелку из нержавейки. Легко переоборудуется на газ в баллонах. Отличается устойчивой работой при нестабильном давлении в магистрали подачи топлива.
Первичный теплообменник из ударопрочного чугуна, регулировка температуры в двух диапазонах делает удобным для подключения «теплых полов». Все базовые рабочие параметры выводятся на большой дисплей. Автоматика поддерживает заданный режим не только в котле, но и в подключенном бойлере. Есть возможность подсоединения внешних датчиков.
Достоинства:
- Функция самодиагностики;
- Многоуровневая защита;
- Возможность дистанционного управления;
- Хороший циркуляционный насос;
- Эффектный дизайн.
Недостатки:
Энергозависимость.
Модернизация котлов АГВ производителем
Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.
Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:
- Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
- Новые системы комплектовались автоматикой американской компании Honeywell;
- Для включения аппарата ручкой стала использоваться система пьезоподжига;
- Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.
Схема котла АОГВ — 23
Правила обращения с системой отопления
Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.
В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.
Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.
Вариант исполнения дымохода для АГВ в частном доме
Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.
Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.
Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.
Общий вид фрагмента разводки труб системы отопления с АГВ
Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата
Подключение АОГВ: вид сзади
При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.
Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:
Некоторые предостережения
- При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
- Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
- Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
- Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
- Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.
Теплой зимы!
Для каких помещений лучше всего подходит?
Котлы АОГВ 23 оптимальны для использования в частных домах, общественных или коммерческих помещениях. Для них требуется отдельное помещение с возможностью проветривания, поэтому установка агрегатов в квартирах не рекомендована.
Также не подходят для эксплуатации производственные цеха с большим количеством проемов и технологических люков, нарушающих режим воздухообмена и создающих сквозняки. От них часто срывает пламя, что прекращает работу системы отопления и создает опасность утечек газа.
Оптимальный вариант — отдельное помещение в подвальном (цокольном) этаже, имеющее оконный проем, площадью не менее 8 м2.
Что такое АОГВ: расшифровка
Автоматика механическая.
АОГВ (расшифровка: аппарат отопительный газовый водогрейный) – это газовый котел, в котором нет ни одного энергозависимого элемента. То есть агрегат может работать в автономном режиме без электричества. Обычно они устанавливаются там, где есть центральный газопровод, но даже в отсутствие газа можно поменять горелку, которая будет работать на пропан-бутане. В маркировке нагревателя после аббревиатуры всегда идут цифры – это максимальная мощность. Например, АОГВ 17 означает, что максимальная тепловая мощность агрегата составляет 17 кВт.
Основные элементы нагревателя:
- автоматика;
- термопара;
- камера горения;
- теплообменник;
- дымоход.
Работу котла АОГВ контролирует механическая автоматика. На отечественных нагревателях может устанавливаться автоматика своего (в более дешевых моделях), европейского или американского производства. Это сердце нагревателя, без автоматики котел работать не может. Второй важный элемент нагревателя – это медная термопара. Она отвечает за то, чтобы приводить в действие электромагнитный клапан, который перекрывает подачу газа, если фитиль горелки погас.
В отличие от современных парапетных нагревателей газовые котлы АОГВ оснащены открытой камерой горения. Недостаток таких камер в том, что воздух для поддержания огня они берут из помещения, в котором находятся. Преимущество – возможность выводить дым через обычный дымоход с естественной тягой, нет нужды в энергозависимом вентиляторе.
Теплообменник находится в верней части камеры горения, прямо над горелкой. Для каждого контура свой теплообменник, жидкости в них не пересекаются. То есть, если нагреватель предназначен не только на обогрев помещения, но и на подготовку горячей воды, то теплообменников будет два.
