Жироуловитель под мойку и для канализации: установка, принцип работы, чертежи

Назначение и достоинства жироуловителей для канализации

Существует немало моделей жировых ловушек, которые могут использоваться в разных сферах. Например, сложные и мощные жироуловители для канализации активно применяются на крупных предприятиях, где имеется значительный объем стоков, насыщенных твердыми, жировыми и масляными частицами.

Есть ряд санитарных норм, предусматривающих установку жироуловителей. Так, на производстве мясо-молочной продукции и в пунктах общественного питания канализационный жироуловитель – это обязательный элемент. Промышленные ловушки устанавливаются на выходе очистной системы, обеспечивающей первичную очистку стоков.

Основное назначение рассматриваемых устройств – первичная очистка стоков от жировых и масляных загрязнений, на что и нацелен принцип работы жироуловителя. В результате канализационный трубопровод будет получать чистую жидкость, которая сможет переправляться дальше. При отсутствии ловушки система канализации может забиться и выйти из строя. Кроме того, жироуловители задерживают вредные примеси, тем самым защищая окружающую среду от их воздействия.

Впрочем, в быту жироуловителям тоже находится применение, причем оно полностью совпадает с назначением промышленных изделий. Принцип работы жироуловителя для канализации обеспечивает надежную защиту канализационного трубопровода от засоров и жировых клапанов, полностью задерживая эти элементы на этапе очистки.

Схема работы жироуловителя состоит из двух этапов. Первым делом в устройство подается сток домашней канализации. Вода проходит этап первичной очистки. После этого осуществляется еще одна стадия очистки, во время которой из стоков полностью удаляются все жиры. В результате канализационная система получает очищенные воды без каких-либо примесей.

Жироуловители имеют целый ряд достоинств:

Герметичность. Устройство жироуловителя предусматривает полную герметичность, и любая возможность попадания в него инородных примесей или жидкостей исключена.
Отсутствие характерных запахов. При разложении жиров выделяется крайне неприятный запах. Благодаря герметичности жироуловителя запах не выходит за пределы оборудования.
Универсальность и практичность. Принцип работы жироуловителя позволяет использовать его практически в любой системе. Кроме того, существует ряд дополнительных устройств, которыми можно дополнять основное оборудование – например, всегда можно установить датчик накопления вредных веществ.
Простота установки. Монтаж жироуловителей выполняется при наличии минимального набора инструментов и навыков установки подобного оборудования.
Простота обслуживания. Регулярная очистка не требует особых усилий и оборудования – все работы можно провести самостоятельно при помощи подручных средств.
Доступность. В сравнении с другими видами фильтров жироуловители обходятся на порядок дешевле.
Долговечность. Все виды жировых уловителей изготавливаются из качественных материалов, устойчивых к износу. Благодаря этому достигается длительный срок службы оборудования.

Особенности монтажа жироуловителя

Технология монтажа зависит от их назначения и габаритов.

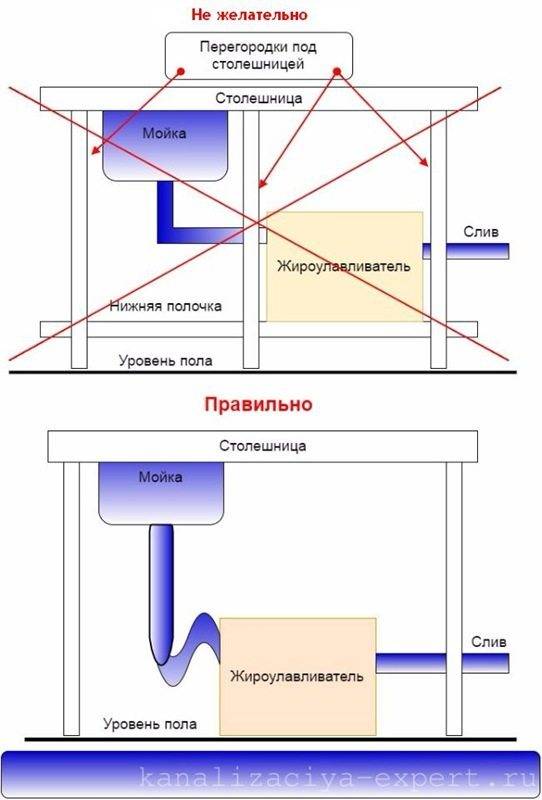

Компактные агрегаты под мойку устанавливаются на ровную поверхность полового покрытия. Гофрированный шланг, идущий из сифона мойки или ванны, подключают к входному отверстию устройства через муфту между патрубком сифона мойки и трубой канализации. Сливную трубу из жироотделителя подключают к канализации. Для герметичного соединения емкости с сифоном и канализацией могут понадобиться дополнительные фитинги и трубки из полипропилена.

Рис.9. Сепаратор под мойку.

При выборе устройства для установки под мойку необходимо выполнить тщательные замеры пространства внутри тумбы. Нужно обеспечить свободный доступ для проведения обслуживания и профилактического ремонта.

Жироуловитель промышленный для помещений устанавливается в подвалах и других отведенных для этих целей технических помещениях.

Они должны иметь свободный доступ для обслуживания оборудования.

Входная канализационная труба подключается к входному патрубку очистительного устройства через специальную манжету. Выходной патрубок выводится в канализацию.

На ловушку устанавливается крышка с герметичными уплотнителями, предотвращающая проникновение неприятных запахов в помещение.

Основание под очистительные установки должно быть с прочным и ровным покрытием.

Жироуловитель ACO Lipu-Mobil из нержавеющей стали для напольной установки

223 009 руб.

Заказать

Жироуловитель ACO ECO-MOBIL 0,3 л/с из полимерных материалов для размещения на полу (под мойку)

В наличии 49 584 руб.

56 993 руб.

Купить В корзине

Жироуловитель ACO ECO-MOBIL 0,5 л/с из полимерных материалов для размещения на полу (под мойку)

72 113 руб.

Заказать

Жироуловитель подземный предназначен для очистки промышленных стоков.

При выборе места под монтаж резервуаров необходимо учитывать, что жиросборник должен располагаться не ближе 50 метров от источников питьевой воды. Трасса канализации должна быть прямой, выполняться с уклоном от источника стоков не менее 2%.

Подземные установки необходимо монтировать в определенном порядке:

1.	Разрабатывается котлован на глубину, соответствующую габаритам резервуара и толщине основания.
2.	Дно колодца засыпается песчанно-гравийной смесью и тщательно трамбуется.
3.	Сооружается опалубка, устанавливается арматурный каркас и монтажные петли из арматурных стержней. Заливается опорная плита из бетона В-15.
4.	После набора прочности бетоном, но не раньше чем через 20-28 дней на бетонное основание монтируется резервуар жироуловителя.
5.	Емкость крепится за проушины к петлям плит анкерными ремнями или тросами.
6.	Жироуловители засыпаются песком с послойным трамбованием, до уровня технического колодца. К входному и выходному патрубку крепятся канализационные трубы.

В горловину жироуловителя устанавливается технический колодец и закрепляется штырями через специальные проушины. Внутри оборудования устанавливается датчик, сигнализирующий о накоплении жира и необходимости выполнения откачки.

Главное требование к монтажным работам — надежное закрепление, предотвращающее деформации под воздействием грунтовых вод, внешних нагрузок от движущего транспорта или неустойчивой почвы.

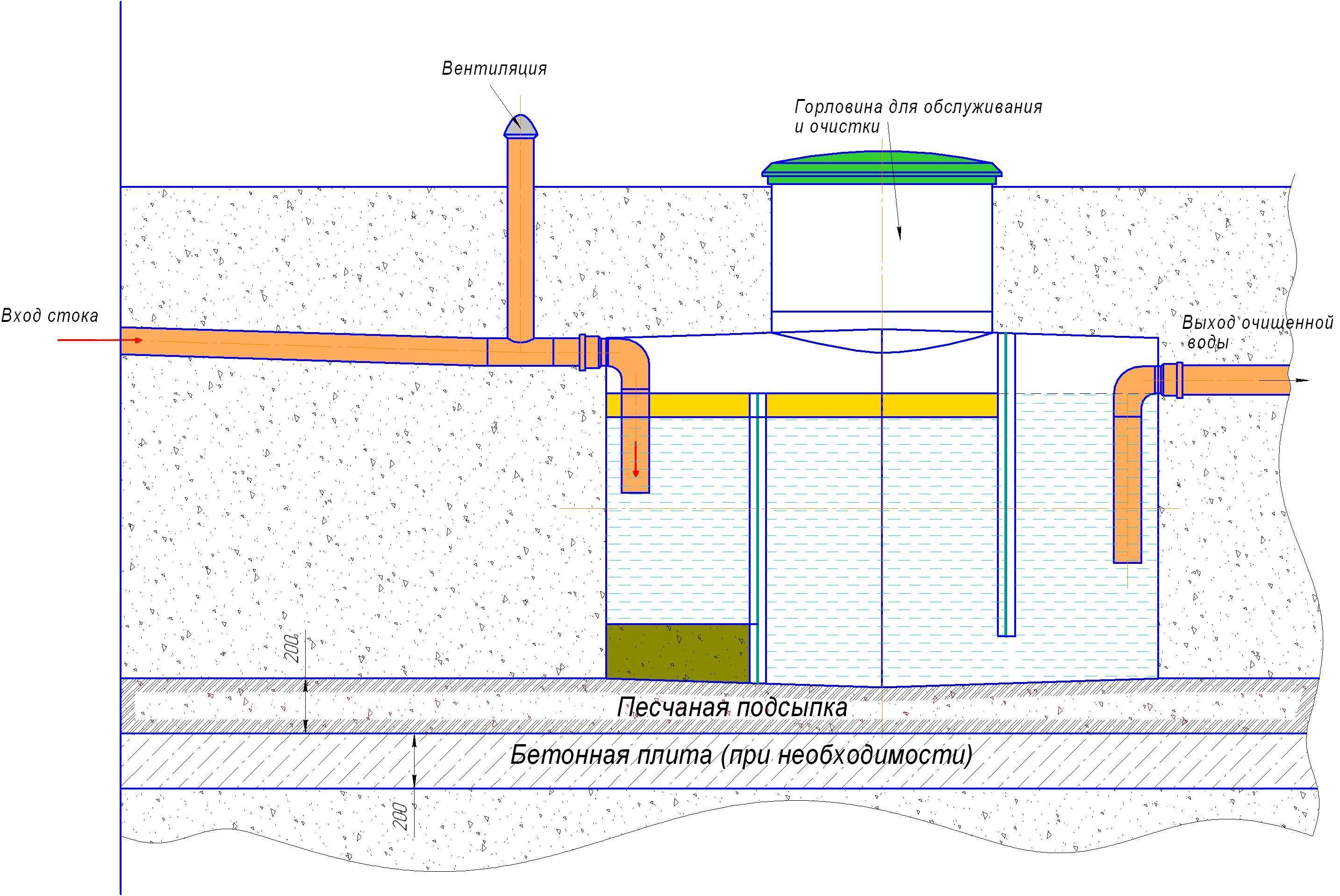

Рис.10. Схема монтажа жироуловителя в грунт.

Жироуловители: устройство и принцип работы

Установка жироуловителей на промышленных и пищевых объектах обусловлена наличием соответствующих санитарных норм и правил, но что касается использования в бытовых условиях, то так ли необходимо данное приспособление в доме? Для этого нужно разобраться в том, какое влияние оказывают жирные вещества на канализационную систему:

При остывании жирные кислоты превращаются в хлопьеподобную массу, которая оседает на стенках труб и со временем приводит к их засорению, уменьшая проток воды. Со временем система становится полностью непроходимой и подлежит чистке (в худшем случае — ремонту).
Жиры приводят к постепенному образованию едких веществ, имеющих стойкий зловонный запах.
Со временем жировые отложения окисляются и разъедают изнутри канализационную систему, полностью приводя ее в негодность.

Устройство жироулавливателя

Как видим, использование жироуловителя вполне оправданно даже в домашних условиях. Рассмотрим вкратце устройство бытовой установки. Жироуловитель — полностью герметичная емкость со съемной крышкой, изготовленная из пищевого пластика и разделенная на несколько секций. К крайним из них подведены патрубки, которые врезаются в сточный трубопровод. Устанавливается под мойку.

Жироуловитель относят к септикам. Через него проходит вся использованная вода. Основной принцип работы установки заключается в разности плотностей воды и жира. Сначала стоки попадают через входной патрубок в емкость. Поскольку жир менее плотный, то его частицы всплывают на водной поверхности и благодаря установленным поперек перегородкам удаляются оттуда в специальный накопитель. Удалить накопившийся жир в бытовом жироуловителе можно лишь вручную.

Сепараторы жиров и крахмалов

Выполненные из полиэтилена, данные сепараторы предназначены для отделения жировых субстанций и крахмалов, а также других твердых тел, содержащихся в технологических стоках, таких как песок, камешки, минеральные и органические осадки. Условием эффективной очистки стоков, содержащих подобного рода загрязнения, является применение комплекта, состоящего из предварительного отстойника и сепаратора. В первой фазе процесса очистки стоки попадают в предварительный отстойник, где происходит замедление скорости потока и, в результате седиментации, твердые частички отделяются от жидкости. Следующая фаза очистки – это процесс флотации частичек жировых субстанций и скопления их на поверхности воды. Такой двухфазовый процесс очистки при условии правильно проведенных предварительных замеров и правильного обслуживания, согласно инструкциям производителя, гарантирует эффективность удаление на уровне 95%.

Жировые сепараторы предназначены для очистки стоков с номинальной величиной потока от 1 до 100 л/сек.
Камера для сбора осадка задерживает все твердые тяжелые субстанции (очистки, песчинки и т.п.), которые содержаться в сточных водах до того, как попадают в жировой сепаратор. В наши сепараторы интегрирована, камера для сбора осадка.

Как выбрать прибор для дома

Первоначальный этап выбора жироуловителя осуществляется не в строительном магазине или интернете, а в планируемом месте его установки. Перед покупкой устройства необходимо определиться с рядом параметров, которые помогут сузить варианты выбора до нескольких моделей.

Размеры свободного пространства под мойкой. Следует учитывать, что сверху должно оставаться пространство для снятия крышки, а по бокам – для присоединения труб.
Диаметр канализационных труб в кухне. Лучше купить жироуловитель с аналогичным размером отверстий, чтобы не использовать дополнительные пластиковые переходники.
Количество обслуживаемых моек. При расчете производительности нужно учитывать одновременное поступление стоков со всех открытых кранов.
Характеристики стоков. При большом количестве твердых частиц в сливаемой воде рекомендуются модели жироуловителей с несколькими перегородками.
Наличие рядом с мойкой канализационного стояка или фановой трубы для предупреждения срыва гидрозатвора на сифоне. Модели с воздуховодом являются предпочтительными, но возможность их подключения к канализационному стояку есть не в каждой квартире или доме.
Наличие свободного пространства для работ по обслуживанию оборудования. При изымании жира отходы с неприятным запахом могут попадать за корпус жироуловителя, поэтому должна быть возможность уборки этого пространства
Материал корпуса. Для установки под мойку будет достаточно обычного пластикового жироуловителя, но если он будет открыт для обозрения, то можно купить более дорогую и эстетичную модель из нержавеющей стали.
Объем мойки. Иногда требуется залпом сбросить воду из полностью набранной раковины. Это количество жидкости является одной из характеристик жироуловителя и обязательно указывается в инструкции.

После учета всех вышеописанных нюансов можно приступать к непосредственному выбору подходящего устройства из предложенных на рынке вариантов.

Цена бюджетного пластикового жироуловителя примерно соответствует стоимости мойки вместе с мебелью, краном и сифоном, поэтому планировать его покупку нужно заранее

Цена бюджетных пластиковых моделей зависит в основном от объема бака и сложности внутреннего устройства. При одинаковых параметрах лучше выбирать вариант дешевле, потому что более дорогая модель вряд ли окажется качественней.

Особенности устройства

Назначение этого типа оборудования сводится к подготовке стоков к выбросу в общественную канализационную сеть, что по законодательству связано со строгими нормативами относительно массовой доли жиров, допустимой в составе стоков.

Емкость жироуловителя располагают по пути движения стоков в санитарном коллекторе из заведений общественного питания (рестораны, столовые, кафе, чебуречные), производственных помещений по изготовлению продуктов питания и частных домов.

Подземная конструкция

Резервуар выполняет следующие функции:

отделяет, собирает и удаляет масло и жир из стоков;
защищает очистные резервуары, собственную и общественную канализацию от образования жировых пробок;
предупреждает блокировку магистралей на отдельных участках, что может привести к серьёзной аварии. Оседая на внутренних стенках труб, жир со временем уменьшает их диаметр и проходимость, вызывая образование засоров;
обеспечивает соблюдение действующих норм содержания в стоках вредных примесей в виде жира;
повышает экономичность обслуживания системы канализации.

Сейчас читают:

Пластиковый компактный вариант

К состоянию сточных вод относительно содержания в них жиров в последнее время на законодательном уровне предъявляются довольно жесткие требования. Чтобы обеспечить их соблюдение и избежать штрафных санкций со стороны проверяющих органов, жироуловители доукомплектовывают сорбционным фильтром. Это позволяет получить на выходе количество жиропродуктов не более 1 мг/л.

Сорбционный фильтр для стоков

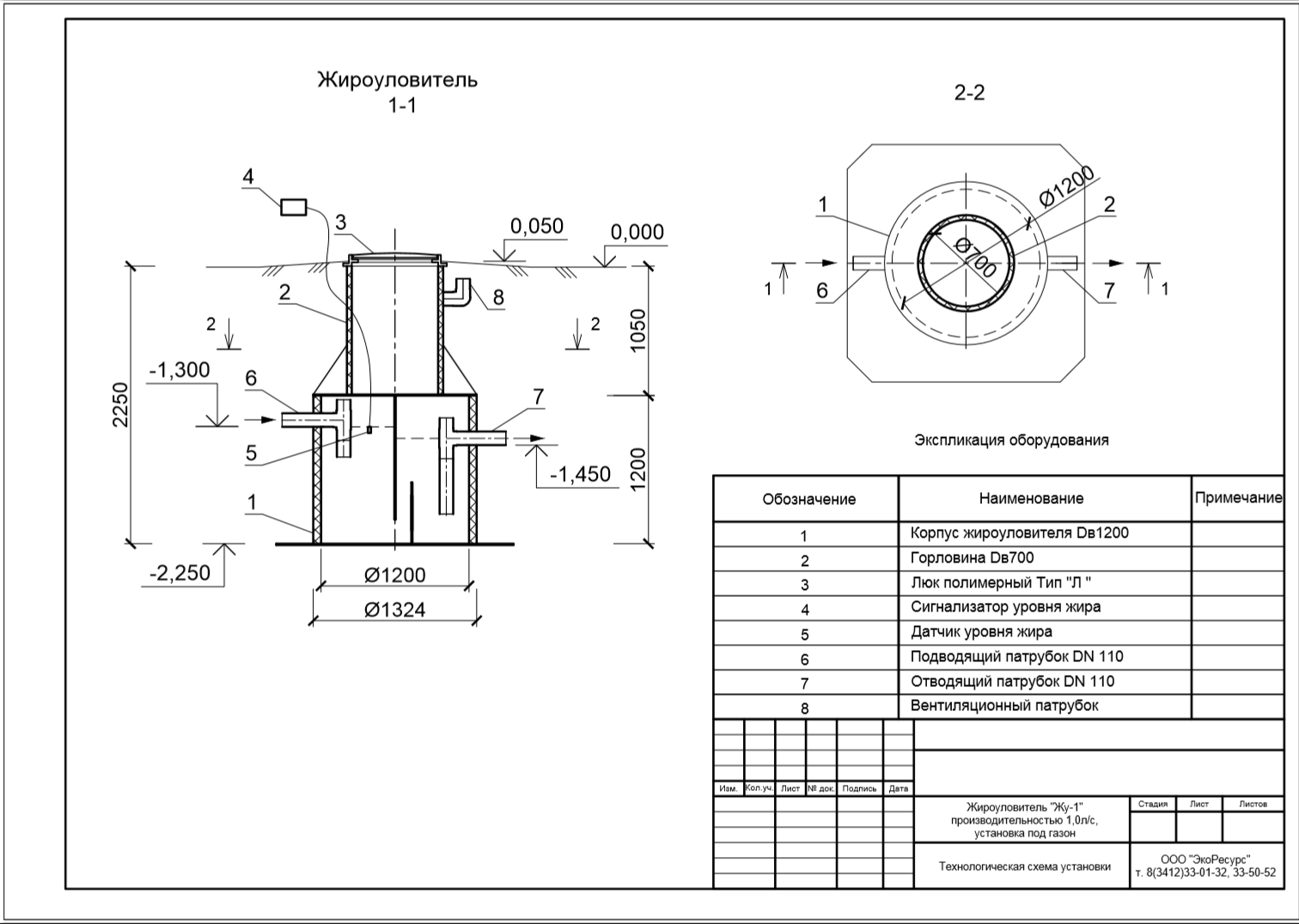

Помимо этого устройства с подземным расположением, независимо от вида и модификации, оснащаются следующими средствами:

измерителем с блоком звукового сопровождения для контроля уровня жира;
прибором для контроля уровня осадка;
прибором для сигнализации о наполнении резервуара;
автоматизированной системой сбора и отведения жира;
автоматизированной системой отведения осадка.

Для эксплуатации оборудования в регионах с преобладанием низких температур при неглубоком расположении резервуаров корпус жироловок выполняют в утепленном виде.

Принцип действия устройства

Принцип действия жироуловителей для канализации

Обилие жировых и масляных отходов делает совершенно необходимым такое устройство, как жироуловитель для канализации. Схема его действия такова: Внутренний объем данного приспособления поделен перегородкой на две части. В первой части находится емкость, в которой идет процесс седиментации, иными словами, там оседают тяжелые структуры, присутствующие в стоках.

Во второй части очищенная вода по принципу разницы удельного веса частиц воды и жира разделяется на масляные и водные компоненты. Таким образом, масло всплывает на поверхность, а когда образовавшаяся в результате пленка приобретает определенную толщину, срабатывает специальный датчик, сигнализирующий о наступлении времени очистки прибора.

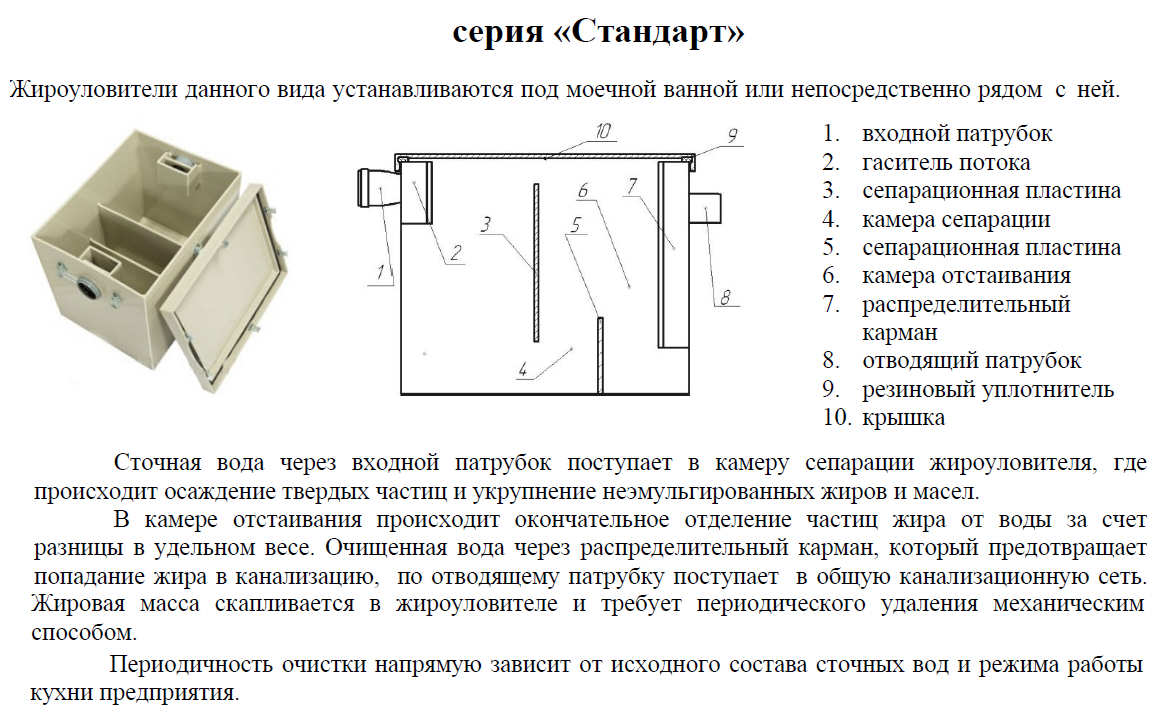

Каждый сепаратор включает в себя следующие элементы:

Отсек для сбора жира;
Колба, состоящая из нескольких отделений, в которой происходит отстаивание стоков;
Впускной трубопровод;
Выпускной трубопровод, который соединяется с сетью канализации;
Герметичная крышка для предотвращения распространения неприятных запахов.

Во время эксплуатации прибора, в него необходимо добавлять специализированные ферменты, расщепляющие накопленный жир и продлевающее промежуток времени между чистками сепаратора.

Как происходит эксплуатация аппарата

Отдельная система, установленная в корпусе жироуловителя, посредством элементов автоматики постоянно контролирует уровень жира, который оказывается на поверхности. В устройстве заранее запрограммирован допустимый уровень отложений, если он начинает превышать отметку, то немедленно срабатывает звуковой и световой сигналы. Автоматическая система очень удобна, так как позволяет минимизировать присутствие пользователя.

Из каких элементов состоит система автоматики:

Устройства, которые сигнализируют оператору про повышение ровня сточных вод. Монтируются с наружной стороны аппарата, имеют большое разнообразие. В качестве сигнализации используется как световые, так и звуковые элементы.
Датчики, запрограммированные на определённый уровень жировой прослойки. Имеют бесконтактное соединение с сетью, располагаются внутри устройства. Современные автоматические системы имеют дополнительные элементы, которые позволяют контролировать не только уровень, то и толщину жировых отложений.
Кабельная сеть. Все элементы системы автоматики соединяются посредством кабелей различной длины. Для выбора сечения кабеля и его изоляции, необходимо знать мощность системы, а также руководствоваться инструкциями по технике безопасности.

При наличии автоматической системы, обязательно периодически (не менее одного раза за полгода) проверять её работоспособность. Проверка проводится посредством механического способа и визуального осмотра. Визуально проверяется целостность системы, а для определения уровня жира используются металлический щуп достаточной длины.

Критерии подбора и основные производители

Чтобы выбрать необходимое устройство в первую очередь необходимо исходить из его назначения. От этого зависят эксплуатационные параметры сепараторов. Например, для бытовых целей производительность будет достаточна в пределах 0,1-2 литров в секунду. Но эти характеристики совершенно не подходят для очистки стоков, поступающих в канализацию из столовой, кафе или ресторанов, для этой задачи потребуются промышленные модели с соответствующими техническими характеристиками.

Стоит заметить, что многие промышленные модели (например, для цехов, где налажено производство молочной продукции) оснащаются дополнительным оборудованием, повышающим эффективность обслуживания. Это могут быть автоматические насосы для откачки стоков, датчики заполнения и т.д.

Немаловажным фактором является и материал, из которого изготовлен корпус бака, он может быть пластиковым, стеклопластиковым или из нержавеющей стали. В промышленных устройствах колодец нередко делают бетонным.

Бытовые очистители, как правило, изготавливаются из пластика, что объясняется невысокой стоимостью материала, а также его следующими полезными свойствами:

небольшой вес, что существенно упрощает монтаж и обслуживание;
длительный срок эксплуатации (не менее 30 лет);
безвредность для человека.

Такие устройства рассчитаны на бытовое использование или установку в небольших предприятиях общепита.

Сепараторы из стеклопластика. Отличительная особенность таких корпусов высокая механическая прочность и устойчивость к агрессивным химическим веществам

Такие характеристики отлично подходят для промышленных моделей, особенно принимая во внимание тот факт, что допускается установка вне помещения

Стеклопластиковые корпуса устойчивы к любым погодным условиям, имеют небольшой вес и легко подаются очистке.

Корпуса из нержавеющей стали, как правило, используются для изготовления промышленных сепараторов. Характерные особенности:

длительный срок службы;
высокие гигиенические свойства;
презентабельный внешний вид.

Перечисленные характеристики, как нельзя лучше, соответствуют требованиям предприятий общественного питания.

Единственный недостаток, ограничивающий применения такого корпуса, – высокая цена.

При выборе производителя рекомендуем отдать предпочтение известным брендам, например таким, как: Эколайн, Alta, Пятый Элемент, Термит и т.д. Также заметим, что отечественные изделия по качеству не уступают зарубежным, а стоят существенно дешевле. Что касается неизвестных производителей из Поднебесной, тут как всегда, качество необходимо проверять на месте.

При выборе модели сепаратора необходимо принимать во внимание место его установки. Существуют модели, предназначенные для монтажа внутри помещения или (и) вне его. Существует три варианта установки в доме:

Существует три варианта установки в доме:

под раковиной или мойкой;
в подвале;
в отведенном для этой цели помещении.

В быту, как правило, используют первый вариант. Кратко распишем очередность действий при установке бытового сепаратора:

Выбираем, где будет находиться устройство. Для этого подходит любая поверхность с ровным и твердым покрытием. Поскольку в процессе эксплуатации жироуловителю требуется регулярная чистка, то необходимо обеспечить к нему свободный доступ. Наилучший вариант – место под раковиной или рядом с ней.
Устанавливаем сепаратор на выбранное место.
Шланг слива мойки соединяем с входным патрубком. Для обеспечения герметизации стыка используем прокладки из резины (как правило, поставляются с устройством), в качестве дополнительной меры безопасности можно использовать силиконовый герметик.
Сливной патрубок подключаем к канализационному стоку (лучше всего для этой цели использовать гофрированный шланг соответствующего диаметра), не забывая при этом про резиновые уплотнители.
Заполняем конструкцию водой, с целью проверки герметичности. При обнаружении течи устраняем ее.
Закрываем верхнюю крышку, после чего устройство готово к работе.

Наружный вертикальный или обычный жироуловитель монтируется в грунт по тому же принципу, как и септик, описание этого процесса можно найти на нашем сайте.

Как сделать жироловку самому

При желании можно изготовить жироуловитель под мойку своими руками. Преимущество такого подхода заключается в том, что можно подобрать оптимальный размер корпуса для его удобного размещения под мойкой. Кроме того, имеется возможность рассчитать требуемую пропускную способность прибора

Ну и немаловажное значение для некоторых людей имеет экономия денежных средств. Рассмотрим поэтапно, как самостоятельно сделать уловитель жиров

Изготовление жироуловителя

Нам потребуются следующие материалы:

листовой пластик;
кусок пластиковой трубы диаметром 5 см;
ПЭТ-колено для входного патрубка диаметром 5 см;
герметик силиконовый;
клей для пластика;
ПЭТ-тройник для выходного патрубка диаметром 5 см.

Порядок изготовления устройства:

Ножовкой по металлу из листов пластика вырезаются заготовки по размеру дна и стенок ящика.
Стенки и дно склеиваются в единую конструкцию.
Вырезаются 2 перегородки, которые должны соответствовать ширине корпуса жироуловителя.
Внутрь корпуса вклеивается первая перегородка, верхний обрез которой соответствует уровню стенок. Перегородка должна располагаться выше дна. Под ней будет протекать вода во вторую камеру.
Монтируется вторая перегородка, которая вплотную прилегает ко дну. Ее высота должна быть на треть меньше высоты стенок. Вода будет проходить над этой перегородкой.
В передней стенке корпуса проделывается отверстие для входного патрубка. Данное отверстие должно быть на 4-5 см выше выходного отверстия.
Во входное отверстие вставляется ПЭТ-колено, которое заделывается силиконовым герметиком. Колено чуть позже будет стыковаться со стоком мойки, поэтому заранее продумайте способ соединения.
На противоположной стенке корпуса проделывается выходное отверстие, в которое изнутри вставляется ПЭТ-тройник. С двух сторон к тройнику крепится пластиковая труба. Один ее конец должен находиться вблизи дна, а второй — подниматься к самой крышке.
Из пластика вырезается крышка по размерам корпуса. Она должна обеспечивать герметичность, но легко сниматься для проведения очистительных работ.
Проверяется герметичность устройства. Для этого в жироуловитель заливается вода на такой уровень, чтобы она начала выливаться через выходной патрубок.

После проверки устройство подключается к сливной магистрали.

Конструкция самодельного жироуловителя

Врезка устройства в систему

Прежде всего, необходимо определиться с местом установки жироуловителя. Если монтируется бытовой прибор, то он обычно располагается под мойкой или возле мойки. Ловушка для жира врезается в сточную трубу непосредственно после мойки, перед выходом в канализацию.

Необходимо убедиться, что жироуловитель установлен строго горизонтально, без наклонов. В противном случае вода будет переливаться через край корпуса.

Все места соединений патрубков жироуловителя со сливом заделываются силиконовым герметиком.

Проверка работы устройства

После окончания монтажа необходимо проверить качество отделения жира от воды. Для этого нужно открыть подачу воды, а затем вылить около 50 г растительного масла в мойку. Через время следует снять крышку жироуловителя и убедиться в том, что масло осталось внутри прибора. В этом случае считается, что устройство работает нормально.

Периодически необходимо проводить обслуживание уловителя. Для этого снимается верхняя крышка, после чего удаляется накопившийся внутри прибора слой жира.

Ручная очистка жироуловителя

Установив в своем доме самодельный жироуловитель, вы обеспечите чистоту стоков в канализацию. Этими действиями вы не только улучшите экологическое состояние окружающей среды, но и избавитесь от засоров в канализационных трубах.

Принцип действия

Очистка сточных вод от жира не так уж сложна и основана на разнице в физических свойствах воды и жира. Жиры, животные и растительные, по удельному весу всегда легче воды, имеют меньшую плотность, а, следовательно, собираются на поверхности воды, как более тяжелой жидкости. Собравшуюся вверху субстанцию можно удалить с помощью специальных камер, через которые последовательно проходят очищаемые стоки..

Канализационный сепаратор работает следующим образом:

Под раковиной устанавливается емкость с камерами (секторами) и плотно закрывающейся крышкой. В первую камеру емкости поступает грязная вода из стока раковины (сектор первичной очистки), из последнего сектора вода вытекает уже очищенная от жира;
Внутри емкости камеры разделяются перегородками;
Между секторами стенка не доходит до дна емкости, оставляя зазор для перетекания воды;
Из второй камеры (сектор вторичной очистки) вода также через зазор возле дна перетекает в третью камеру. В принципе, без второй камеры можно и обойтись, но она ставится для дополнительной очистки стоков и позволяет практически полностью освободить стоки от жиров;
Для удаления твердых отходов за второй перегородкой устанавливается третья, не доходящая на несколько сантиметров до водного зеркала.
После этого полностью очищенная вода поступает в канализацию.

Когда первая камера заполняется задерживаемым жиром, устройство снимают, очищают, подключают затем снова к трубам от раковины и стока. Бытовые жировые ловушки легко можно очистить самостоятельно, в то время как промышленные чистят специальными насосами.

Установка такого сепаратора гарантирует отсутствие засоров в домашней системе канализации. Смонтировать его в систему сможет каждый, кто умеет пользоваться простыми инструментами. Очищать бытовое устройство можно редко — не чаще, чем раз в две недели. В канализацию будет попадать лишь незначительное количество жировых отходов, которых недостаточно для отложения наслоений на стенках труб и образования засоров.

Технология установки оборудования

Процесс монтажа сепаратора жира может осуществляться различными способами. Выбирать оптимальный тип установки надо в зависимости от вида и особенностей уловителя жира. Рассмотрим несколько вариантов монтажа сепараторов.

Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – сложная и трудоемкая. Поэтому большинство покупателей ловушек предпочитают доверить установку оборудования специалистам. Для того, чтобы выполнить монтаж самостоятельно, необходимо провести ряд подготовительных работ:

Подбираем место для установки. При выборе следует учитывать особенности планировки участка, а также возможность выполнения ландшафтных работ в будущем.
Определяем размер ямы для монтажа устройства – ее глубина должна быть такой, чтобы крышка уловителя жира была примерно на 4 см выше, чем поверхность земли.
Выкапываем яму. На самом дне оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песчаных грунтов и суглинков оптимально подойдет раствор, приготовленный в пропорции 1:5.
Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать непосредственно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и надежно закрепляем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли забыли поставить, то их можно закрепить анкерными болтами.

Теперь вокруг установленного в котлован оборудования сооружаем своеобразные фанерные стенки. Этот процесс необходим для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в холодном климате, тогда его надо укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата или пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования надо соединить с системой водоотведения. Стыки необходимо обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки элементов промазываем герметиком.

Все свободное пространство, образовавшееся между вокруг корпуса жироуловителя, засыпаем грунтом. Обычно используется обратная засыпка, в ходе которой в проем надо засыпать грунт, выкопанный из этого места на этапе рытья ямы.

Нельзя забывать про необходимость установки фанового стояка. Он требуется для отвода лишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сразу несколько стояков. Датчик накопления жира, который установлен внутри оборудования предупредит вас о необходимости проведения процедуры очистки.

Уличные жироуловители чаще очищаются специалистами специализированных компаний с использованием насосов или спецтехники

Установку и монтаж промышленных ловушек жира рекомендуется осуществлять с привлечением профессиональных монтажников. Они должны иметь разрешения и для проведения всего спектра работ.

Также профессиональные специалисты имеют необходимое для монтажа строительное оборудование, поэтому они могут выполнить необходимые процедуры для стабильной и длительной работы оборудования.

Монтаж уловителя жира внутри помещения

Установка бытового сепаратора под мойкой – более простой процесс, чем монтаж оборудования на улице. Для этого сначала предстоит выбрать оптимальное место для монтажа оборудования.

Оно должно находиться на легкодоступной, твердой и максимально ровной поверхности, поблизости от сантехнического оборудования.

Осталось выполнить ряд последовательных действий:

Выводим выходной патрубок оборудования в систему канализации. На месте соединения нужно установить резиновую прокладку, которая идет в комплекте с прибором.
Подключаем входной патрубок ловушки к выходной трубе саноборудования или к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
В жироуловитель набираем необходимое количество воды для проверки устройства на герметичность.

Если проверка прошла успешно, можно устанавливать на ловушку жира крышку. С установкой крышки монтаж оборудования можно считать завершенным.

Принцип работы и установка жироуловителя
