Как сделать заземление в частном доме, на даче

Основные правила заземления

Заземление (электрозащита) в частном доме необходимо для обеспечения безопасности жильцов и защиты электрооборудования от повреждений. Вот основные правила заземления в частном доме:

Размещение заземляющего устройства: Заземляющее устройство должно быть установлено в земле на глубине, достаточной для обеспечения надежного контакта с влажным слоем почвы или грунта. Обычно глубина заземлителя составляет не менее 1,5-2 метров.
Заземляющий проводник: Для заземления используют медный или алюминиевый проводник, обеспечивающий низкое сопротивление и хорошую электропроводность. Проводник должен быть толстым и должен соответствовать нормативным требованиям местных электротехнических норм и правил.
Заземление зданий и конструкций: Все металлические элементы зданий, такие как арматура, молниеотводы, каркасы кровли и другие, должны быть надежно заземлены.
Заземление электроустановок: Все электрические приборы и системы, такие как распределительные щиты, розетки, осветительные приборы и т.д., должны быть заземлены для предотвращения возможных поражений электрическим током.
Заземление системы защиты от перенапряжений (УЗО): Установка устройств защитного отключения (УЗО) обязательна для защиты людей от поражений электрическим током при возникновении утечек тока.
Правильное соединение: Все элементы заземления, включая заземляющий проводник, металлические конструкции и заземляющее устройство, должны быть правильно соединены между собой, чтобы обеспечить эффективную систему заземления.
Проверки и обслуживание: Систему заземления необходимо периодически проверять и обслуживать для обеспечения её работоспособности

Это особенно важно после возникновения сильных атмосферных разрядов или других неблагоприятных условий.
Соблюдение нормативов и правил: Важно следовать местным электротехническим нормам, правилам и рекомендациям, которые регулируют проектирование, установку и обслуживание систем заземления.

Схемы заземления частных домов своими руками: 380 В и 220 В

При монтаже контуров заземления значительной разницы между схемой частного дома на 3 фазы (380 вольт) и однофазной (220 вольт) нет. А вот в разводке кабелей она присутствует. Разберемся, в чем она заключается.

Правильно выполненный ввод в дом. Именно так он должен выглядеть в идеале

При однофазной сети для питания электроприборов используется трехжильный кабель (фаза, ноль и земля). Трехфазная сеть требует пятижильного электропровода (та же земля и ноль, но фазы три)

Особое внимание нужно обратить на расключение – заземление не должно соприкасаться с нулем

Рассмотрим ситуацию. С подстанции приходит 4 жилы (ноль и 3 фазы), заведенные в распределительный щит. Обустроив правильное заземление на участке, заводим его в щиток и «сажаем» на отдельную шину. Фазные и нулевая жила проходят через всю автоматику (УЗО), после чего идут к электроприборам. От заземляющей шины жила идет непосредственно на розетки и оборудование. Если нулевой контакт заземлить, устройства защитного отключения будут срабатывать без причины, а такой монтаж электропроводки в доме совершенно ни к чему.

Схема заземления на даче своими руками несложна, но требует внимательного и аккуратного подхода при выполнении. Несложно выполнить ее только для одного котла или иного электроприбора. Ниже мы обязательно на этом остановимся.

Корпус газового котла, как и металлические трубы, требуют качественного заземления во избежание возникновения искры

Что такое контур заземления в частном доме: определение и устройство

Контуром заземления называют конструкцию из штырей и шин, находящуюся в грунте, обеспечивающую отвод тока при необходимости. Однако не любой грунт подойдет для устройства заземлителя. Удачным для этого считают торф, суглинок или глинистую почву, а вот камень или скала не подходят.

Контур готов. Остается проложить шину до стены дома

Контур заземления располагают на расстоянии 1÷10 м от здания. Для этого прокапывается траншея, заканчивающаяся треугольником. Оптимальными размерами являются длины сторон 3 м. По углам равностороннего треугольника вбиваются штыри-электроды, соединяемые стальной шиной или уголком при помощи сварки. От вершины треугольника шина идет к дому. Подробно мы рассмотрим алгоритм действий в пошаговой инструкции ниже.

Разобравшись, что является заземляющим контуром можно переходить к расчетам материала и размеров.

Расчет заземления для частного дома: формулы и примеры

Правила устройства электроустановок (ПУЭ) и ГОСТ устанавливают точные рамки, сколько Ом должно быть заземление. Для 220 В – это 8 Ом, для 380 – 4 Ом. Но не стоит забывать, что для общего результата учитывается и сопротивление грунта, в котором устраивается заземляющий контур. Эти сведения можно узнать из таблицы.

Вид грунта	Максимальное сопротивление, Ом	Минимальное сопротивление, Ом
Глинозем	65	55
Гумус	55	45
Лёсовые отложения	25	15
Песчаник, залегание грунтовой воды глубже 5 м	1000	–
Песчаник, грунтовые воды не глубже 5 м	500	–
Песчано-глинистая почва	160	140
Суглинок	65	55
Торфяник	25	15
Чернозём	55	45

Зная данные можно использовать формулу:

Формула расчета сопротивления стержня

где:

• R_o – сопротивление стержня, Ом;
• L – длина электрода, м;
• d – диаметр электрода, м;
• T – расстояние от середины электрода до поверхности, м;
• Р_экв – сопротивление грунта, Ом;
• Т – расстояние от верха стержня до поверхности, м;
• l_n – расстояние между штырями, м.

Но пользоваться такой формулой сложно. Для простоты предлагаем воспользоваться онлайн-калькулятором, в который нужно только внести данные в соответствующие поля и нажать кнопку рассчитать. Это исключит возможность ошибки в вычислениях.

Для расчета количества штырей воспользуемся формулой

Формула расчета количества стержней в контуре

где R_n – нормируемое сопротивление для заземляющего устройства, а ψ – климатический коэффициент сопротивления грунта. В России за него принимают 1.7.

Рассмотрим пример заземления для частного дома, стоящего на черноземе. Если контур выполняется из стальной трубы, длиной 160 см и диаметром – 32 см. Подставив данные в формулу получим n_o = 25.63 х 1.7/4 = 10.89. Округлив результат в большую сторону, получается нужное количество заземлителей – 11.

Устройство заземления частного дома

Некоторые старые линии электропередачи вообще не имеют защитного заземления. Все они должны меняться, но когда это произойдет — вопрос открытый. Если у вас именно такой случай, необходимо сделать отдельный контур. Варианта два — сделать заземление в частном доме или на даче самостоятельно, своими руками или доверить исполнение кампании. Услуги кампаний дороги, но имеется важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, возмещает ущерб кампания, которая производила монтаж (должно быть прописано в договоре, внимательно читайте). В случае самостоятельного исполнения все на вас.

Устройство заземления в частном доме

Состоит система заземления частного дома из:

• заземлителей-штырей,
• металлических полос, их объединяющих в одну систему;
• линии от контура заземления до электрощитка.

Из чего делать заземлители

В качестве штырей можно использовать металлический прут диаметром 16 мм и больше. Причем брать арматуру нельзя: поверхность у нее каленая, что меняет распределение тока. Также каленый слой в земле быстрее разрушается. Второй вариант — металлический уголок с полочками 50 мм. Эти материалы хороши тем, что в мягкий грунт их можно забить кувалдой. Чтобы это было легче делать, один конец заостряют, на второй приваривают площадку, по которой проще бить.

В качестве стержней можно использовать трубы, уголок, металлический стержень

Иногда используют металлические трубы, один край которых сплющен (заварен) в конус. В нижней их части (около полуметра от края) сверлятся отверстия. При пересыхании грунтов распределение тока утечки значительно ухудшается, а в такие стержни можно заливать соляной раствор, восстанавливая работу заземления. Минус этого способа — приходится под каждый стержень копать/бурить скважины — забить их кувалдой на нужную глубину не получится.

Глубина забивания штырей

Штыри-заземлители должны уходить в грунт ниже глубины промерзания как минимум на 60-100 см. В регионах с засушливым летом желательно чтобы штыри находились хотя бы частично во влажном грунте. Потому используются в основном уголки или прут длиной 2-3 м. Такие размеры обеспечивают достаточную площадь соприкосновения с грунтом, создающую нормальные условия для рассеивания токов утечки.

Чего делать нельзя

Работа защитного заземления состоит в том, чтобы рассеивать по большой площади токи утечки. Происходит это за счет плотного контакта металлических заземлителей — штырей и полос — с грунтом. Поэтому элементы заземления никогда не красят. Это очень сильно снижает токопроводимость между металлом и землей, защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами но не краской.

Второй важный момент: заземление должно иметь маленькое сопротивление, а для этого очень важен хороший контакт. Он обеспечивается сваркой. Все соединения провариваются, причем качество шва должно быть высоким, без трещин, каверн и других дефектов

Еще раз обращаем внимание: заземление в частном доме нельзя делать на резьбовых соединениях. Со временем металл окисляется, разрушается, сопротивление многократно возрастает, защита ухудшается или вообще не работает. Использовать только сварные соединения

Использовать только сварные соединения

Очень неразумно использовать в качестве заземлителя трубопроводы или других металлические конструкции, находящиеся в земле. Какое-то время такое заземление в частном доме работает. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается нерабочим, как и трубопровод. Потому такие виды заземлителей лучше не использовать.

Конструкция заземляющего контура

Данная система, предназначенная для частного дома, включает такие элементы:

• контур из стальных или медных стержней, заглубленных в грунт;
• шина, ведущая от контура внутрь здания и подключенная к корпусу щитка либо распределительной пластине;
• домовая проводка с заземляющей жилой.

Разводки электричества по комнатам мы не касаемся, поскольку считаем, что она уже сделана. Теперь нужно своими руками смонтировать контур заземляющего устройства и подвести от него проводник к щитку, как изображено на схеме. Напомним, что сопротивление системы не должно превышать 30 Ом, а подземной части – 4 Ом. Добиться указанных значений не так просто, ведь на характеристики заземляющего устройства оказывает влияние множество факторов – состав почвы и ее влажность, а также сечение и длина проводников.

Если на вашем участке обычные глинистые грунты, то можно взять за основу любую из 3 конструкций:

1. Металлические стержни длиной 2,5—3 м в количестве 3 шт. вертикально погружаются в землю с шагом, равным их высоте. Между собой заземлители соединяются горизонтальным проводником.
2. Те же 3 штыря располагаются в форме треугольника. Оптимальный размер его сторон равен длине вертикального стержня, минимальный – 1,5 м.
3. Глубоко в землю забивается единственный электрод, состоящий из нескольких секций, стыкующихся в процессе погружения.

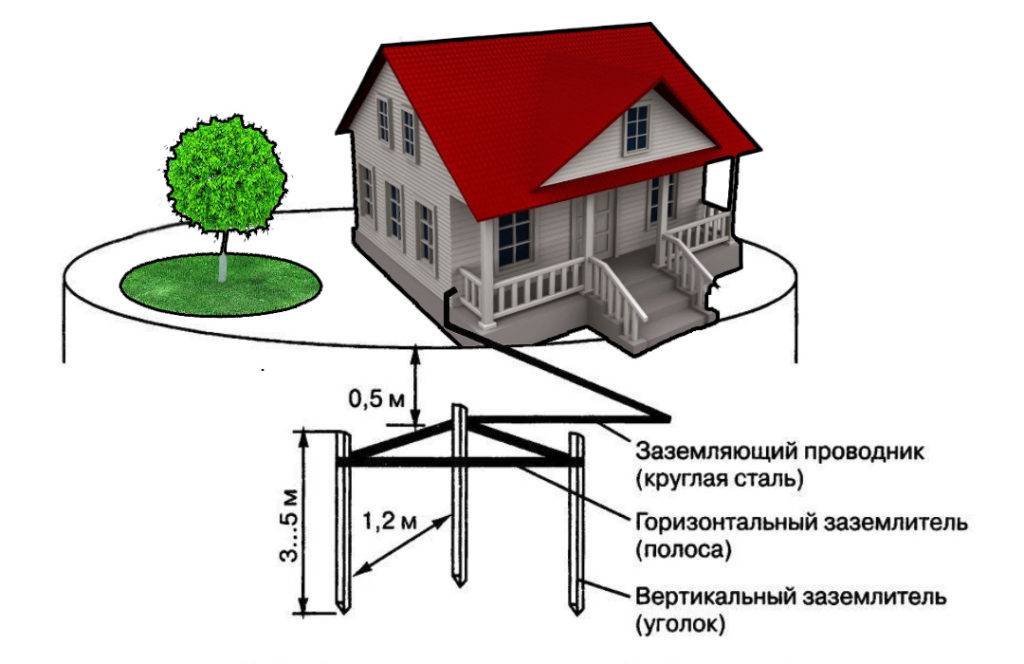

Схема заземляющего устройства в виде треугольника

Детали контура можно сделать из следующих материалов:

• обычный «черный» металлопрокат;
• оцинкованная сталь;
• медь.

Наиболее долговечны заземлители из меди, они же самые дорогие. Продаются комплектами, куда входят не только стержни, но и соединительные муфты из бронзы с болтами. Для удобства забивки штыри снабжены острыми и плоскими наконечниками.

В качестве недорогих вариантов для вертикальных электродов используется уголок 50 х 5 мм или круг диаметром 16 мм из черного металла, реже — круглые и профильные трубы. Горизонтальный заземлитель – стальная полоса 40 х 4 мм либо круг (катанка) диаметром 10 мм. Минимальные сечения заземляющих проводников из различного металлопроката указаны в таблице:

Для ввода в дом обычно применяется стальная шина шириной 40 либо 50 мм с толщиной стенки 5 мм. Чтобы не допустить ошибок при подборе материалов и последующем монтаже заземления на даче, предлагаем просмотреть видео:

https://youtube.com/watch?v=OWmyC8hspOs

Заземляем сами

При прокладке заземляющего контура защиты в первую очередь необходимо выбрать тип схемы, по которой будут вестись работы. Опытные мастера рекомендуют выбирать схему типа TN-C-S. Её основное преимущество заключается в том, что оборудование имеет непосредственный контакт с землей. Контакт нейтрали и земли ведется одним проводником, а на входе в щиток разделяются на 2 отдельных. Данная схема обеспечивает надежную защиту, поэтому устанавливать УЗО нет необходимости, достаточно лишь простых автоматов. Однако согласно ПУЭ обязательно выполнить требования по механической защите общего контакта нейтрали и земли (PEN), а также создать дополнительное резервное заземление на опорах на расстоянии 200 м или 100 м.

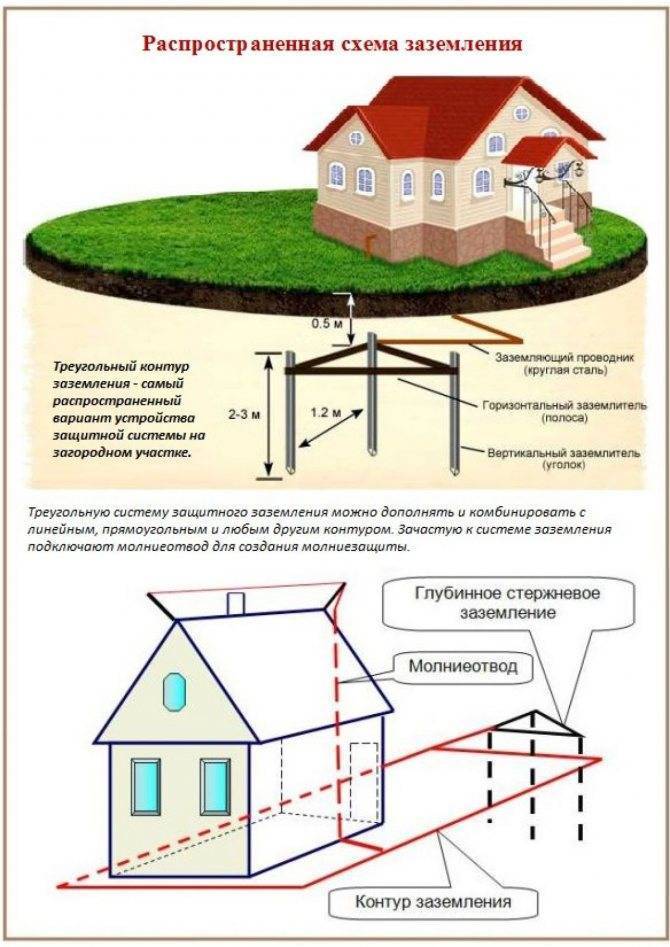

Создать контур защитного заземления достаточно просто, если руководствоваться правилами перечисленными ниже. В первую очередь для создания контура необходимо выбрать схему защитного заземления, их существует несколько видов, самые надежные и удачные:

• замкнутая (выполняется, как правило, по форме треугольника);
• линейная.

В замкнутой схеме все заземляющие проводники вкопаны в землю, находятся на одной глубине и соединены между собой металлической перемычкой. Основное преимущество — работоспособность в случае разрыва (от коррозии или других воздействий) металлической перемычки.

В линейной же схеме проводники выстроены в одну линию и соединены перемычкой последовательно друг с другом. Данная схема чуть более проста в создании, но имеет недостаток — при повреждении перемычки из строя выходит вся система.

Создание контура заземления

Итак, для создания контура заземления нам понадобятся следующие инструменты и материалы:

• Лопата.
• Сварочный аппарат (обязателен).
• Пила по металлу или болгарка.
• Кувалда.
• Пассатижи, гаечные ключи.
• Металлический уголок/швеллер/П-образный профиль из нержавеющий стали длиной от двух метров (с площадью поперечного сечения ДО 150 мм²).
• Металлические полоски длиной от 110 см, шириной 4 см, толщиной 4–5 мм.
• Металлическая полоса необходимой длины (от места залегания до места контакта с домом), ширина 4 см, толщина 4–5 мм.
• Крупные болты, гайки и шайбы (М8-М10).
• Провод из меди с толщиной не менее 6 мм².

После того как все необходимое имеется в наличии можно приступать к монтажу защитного заземления. В первую очередь следует выбрать место, лучше всего выбрать такой участок земли, где редко находятся люди или животное, так как во время отвода электричества в почву может произойти поражение электрическим током. Лучше всего выбрать место на границе участка, на максимальном удалении от зоны постоянного посещения.

После чего необходимо выкопать узкую траншею глубиной 60–70 см от места контакта с домом до места отвода электричества. В месте отвода электричества необходимо выкопать соответствующую фигуру (в зависимости от выбранной схеме) со сторонами ~1.2 м между проводниками.

Затем в каждом углу фигуры (у нас это треугольник) — вкапываются металлические уголки в землю на глубину 2 м и больше. К торчащим концам вкопанных проводников привариваются заготовленные заранее металлические пластины, к одному концу которой приваривается полоса-проводник, идущая непосредственно к месту контакта заземления с домом.

В месте контакта заземления к этой пластине монтируется провод из меди, который уже выходит из под земли и выводится в электрощиток.

После выполнения этих работ траншеи обратно закапываются. На данном этапе работы по защитному заземлению можно считать законченными.

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.
• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

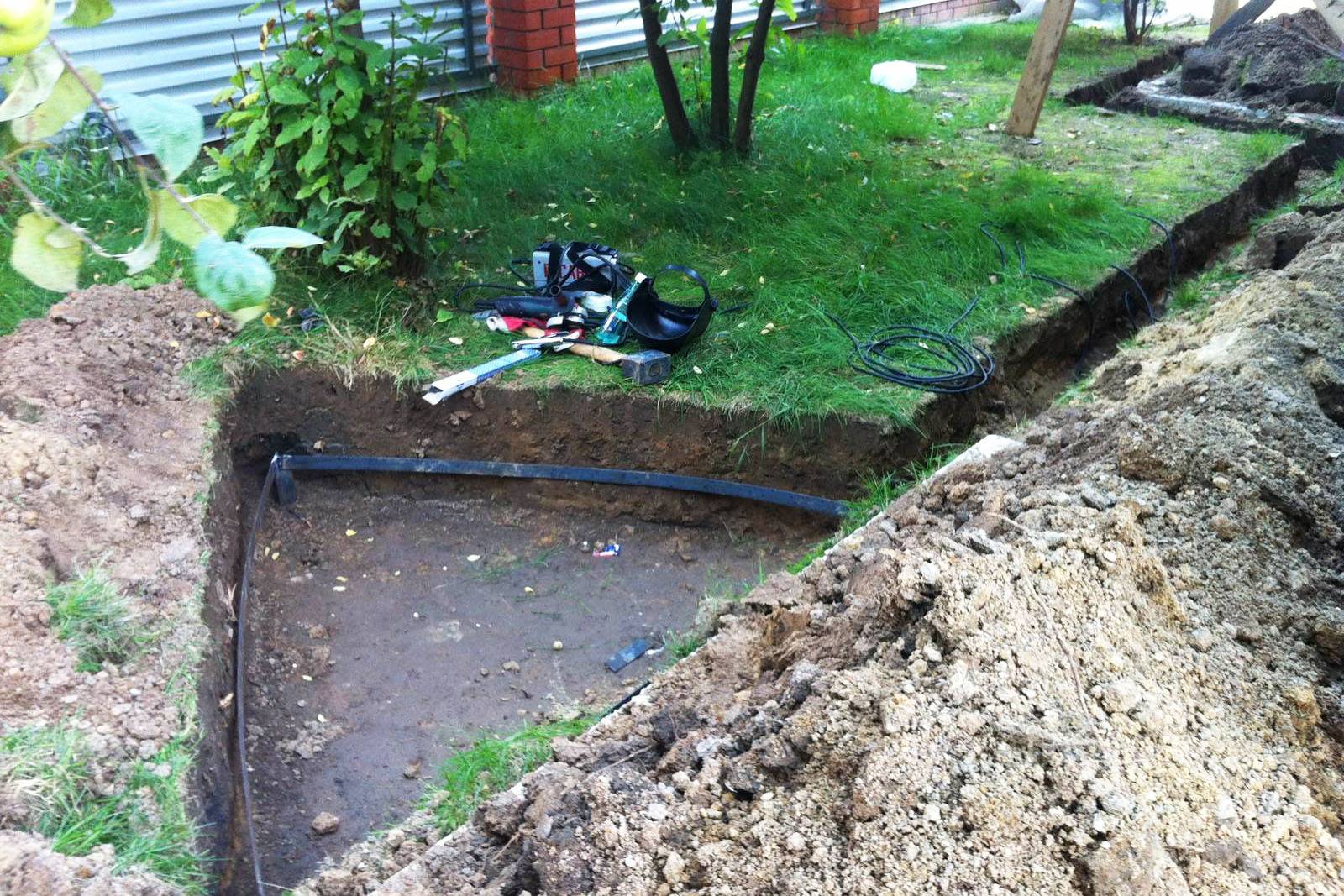

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

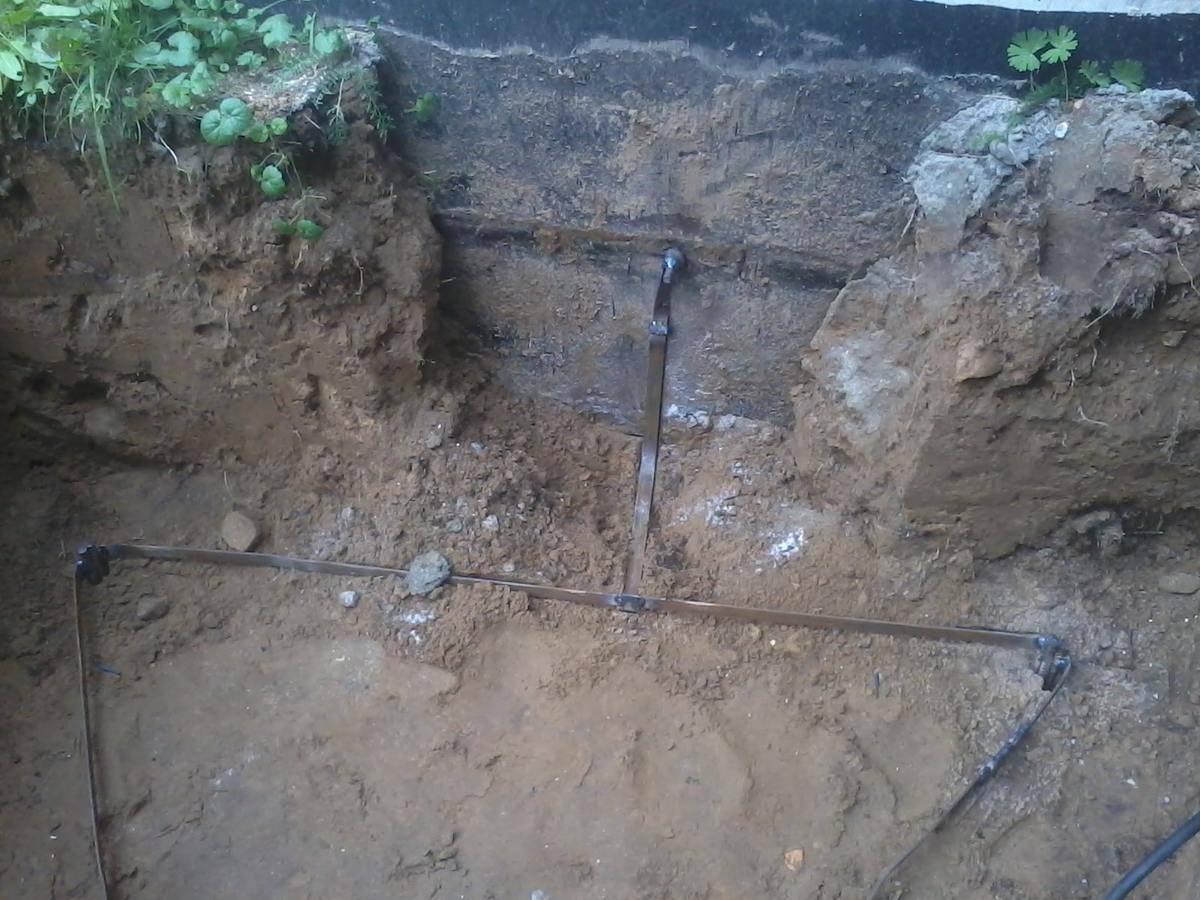

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

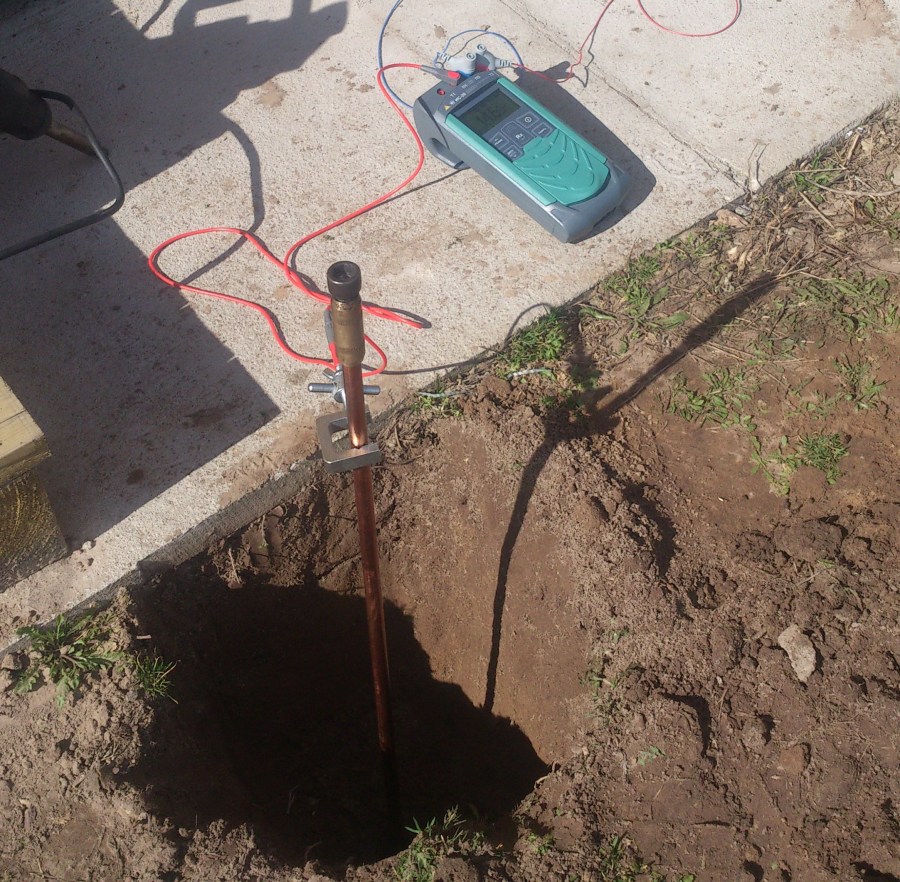

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Расчёт

Процесс точного размера заземляющего контура и количества необходимых электродов очень сложен и принимает во внимание множество факторов. Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока

Однако, для частного дома высокая точность и использование сложных формул не нужно, достаточно лишь приблизительного расчета, который с запасом перекроет возможные утечки тока.

Количество электродов в первую очередь зависит от почвы и уровня пролегающих грунтовых вод:

1. Если почва песчаная или супесчаная, содержит камни и гравий, то она обладает высоким сопротивлением.
2. Глинистая почва и различные суглинки лучше подходят.
3. Самым низким сопротивлением обладают зольные и засоленные почвы.

Поэтому, в первом случае требуется 7-10 электродов, во втором 5-7, а в третьем достаточно 3-5 штук. Высокий уровень залегания грунтовых вод позволяет обойтись минимальным количеством электродов, если же почва сухая и до воды далеко, то стоит увеличить их количество.

Длина электрода также имеет значение. Стандарт безопасности NEC требует, чтобы нижний конец штыря был на глубине минимум 2,4 метра от уровня земли. Для достижения полноценного заземления, лучше будет, если он дойдет до отметки в 3 м.

Верхний край должен отстоять от поверхности минимум на 0,5 метра. Длина штыря рассчитывается в зависимости от ваших пожеланий и возможностей. Сечение не должно быть меньше чем 1,5 см, если это прут или арматура, в случае если это уголок или профиль, то минимальный размер 30 на 30 мм.

Отличия от громоотвода

Когда в частном доме используется электрика, то в нем потребуется заземление, поскольку существует риск замыкания. Если в такой ситуации человек прикоснется к пораженной зоне, то его ударит электрическим током, а это может закончиться даже смертью. Поскольку ток всегда направляется к земле, человек при таком контакте становится проводником, который соединяет пораженный участок с землей.

Контур заземления используют для получения кратчайшего пути, по которому идет электрический ток. Он использует проводника с наименьшим сопротивлением, поэтому в доме специально устанавливают элемент, который соответствует этому критерию.

Заземления используется для решения сразу нескольких проблем:

• защиты техники от удара молнии, поскольку вся энергия переходит с молниеотвода на установленный контур;
• предотвращения пожара в случае неисправной проводки;
• защиты людей при пробое изоляции;
• выравнивание разницы скапливающихся потенциалов;
• устранение помех, которые создаются при одновременном включении нескольких приборов;
• предотвращения аварии при появлении аварийных токов.

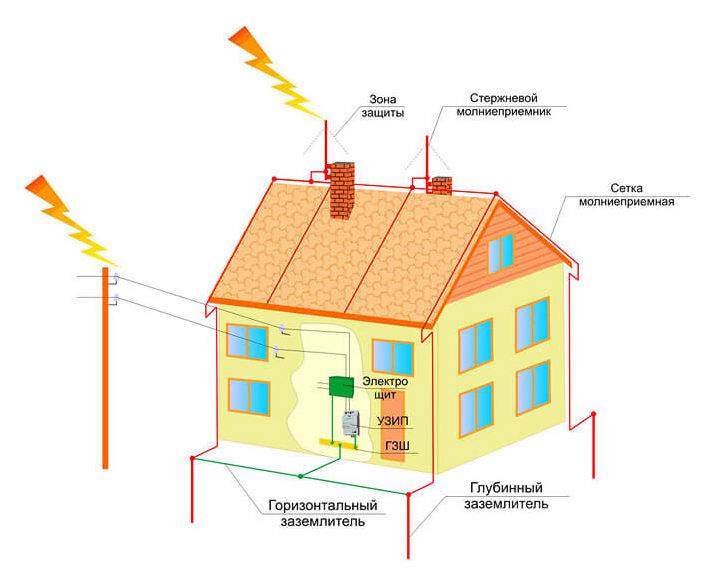

Заземление и громоотвод входят в комплекс мер по защите дома от молний. Если не использовать их, то при первой же буре произойдет короткое замыкание, пробьется кабель, стропила, крыша.

Громоотвод — это простой прибор, который используется для отвода молний. Его устанавливают на крышу только для того, чтобы молния ударила именно в это место, а не любое другое. Использование только громоотвода в доме считается неэффективным, поскольку он не защищает от грома, а только концентрирует его в одном месте.

Устройство заземления на улице у дома

Устройство контура заземления в частном доме – это штыри, вбитые в грунт вертикально, которые обвязываются между собой проводниками. И вся эта конструкция соединяется с распределительным щитком в доме. Перед тем как сделать заземление в частном доме, необходимо подготовить необходимые инструменты и материалы.

Из инструментов понадобятся лопаты, лом, кувалда, молоток, сварочный аппарат с электродами, болгарка, гаечные ключи. Из материалов:

• металлический уголок размерами 50х50х5 мм;
• стальная лента шириною 40 мм и толщиною 4 мм;
• металлическая проволока катанка диаметром 8-10 мм.

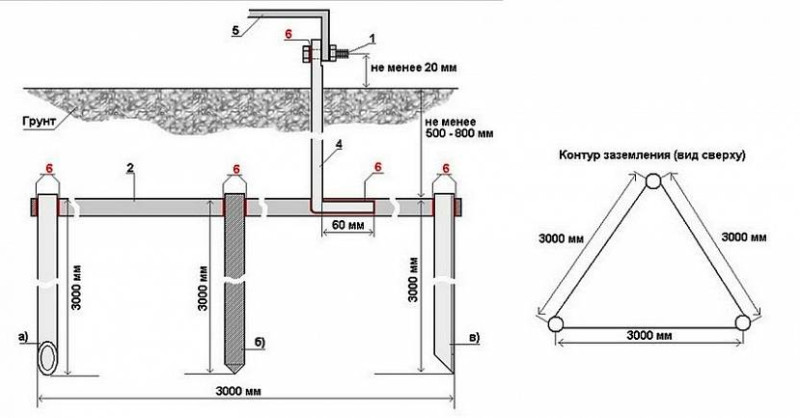

Чисто в конструктивном исполнении домовый контур заземления представляет собой равносторонний треугольник, в углы которого вбиваются металлические заземлители. Для этого и используется металлический уголок. Глубина вбивания – 2,5-3,0 м. Сделать это можно самостоятельно обычной кувалдой. Если грунт на участке твердый, то можно сначала провести углубление при помощи бура на глубину 1,5 м, после чего добить уголки кувалдой.

Монтажный процесс необходимо начать с нанесения на грунт размеров и формы заземляющего контура. После чего по всему периметру выкапывается траншея шириною до 60 см, чтобы было удобно проводить сварку, и глубиною 80-100 см. Вбиваются заземлители. Чтобы процесс вхождения в грунт уголков проходил без проблем, рекомендуется их концы заострить под конус. До упора забивать не надо, нужно чтобы над дном траншей остались торчать края штырей, приблизительно 20-30 см.

Теперь необходимо уголки состыковать между собой горизонтальными элементами контура заземления. Для этого используется металлическая лента. Соединение производится только электрической сваркой. Никаких болтов, которые под землей покроются коррозией, а это частичное или полное отсутствие контакта, что приведет к неэффективности заземления в загородном доме.

Следующий этап – это соединение сделанного контура с распределительным щитком в доме. Для этого можно использовать или катанку, или ту же металлическую полосу. По двору соединительный контур проводится в траншее, внутри дома по стене или плинтусу. На конце проводника, который вошел в дом, приваривается болт М6 или М8. На него будет надеваться кольцо провода, отвечающего за внутреннее заземление частного дома. Крепление производится аналогичной гайкой. Может понадобиться изоляция стыков.

Места сварки надо обязательно обработать антикоррозийными составами. Но весь контур окрашивать или покрывать каким-то защитными составами запрещено. Потому что в системе необходим полный контакт с землей, куда будут уходить блуждающие токи.

На этом монтаж контура заземления для частного дома можно считать законченным. Поэтому убедитесь, что сварочные стыки прочные, после чего лопатами надо закопать траншеи. Кстати, эту технологию можно использовать и для сооружения системы молниеотвода (громоотвода). Вот такое устройство заземления в частном доме можно сделать своими руками.

Необходимо отметить, что правильная форма заземления частного дома – это необязательно треугольник. Можно использовать квадрат, окружность, линию и другие фигуры

Важно, чтобы сам контур не создавал сопротивления, поэтому максимальное количество вбитых вглубь земли заземлителей и их горизонтальных собратьев было как можно больше. Хотя треугольник – проверенный временем вариант. И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра

И еще один немаловажный момент – расстояние от домашнего контура системы заземления до фундамента дома не должно быть меньше одного метра.

Post Views: 82
