Зачем над линией подвешивают отдельный стальной провод

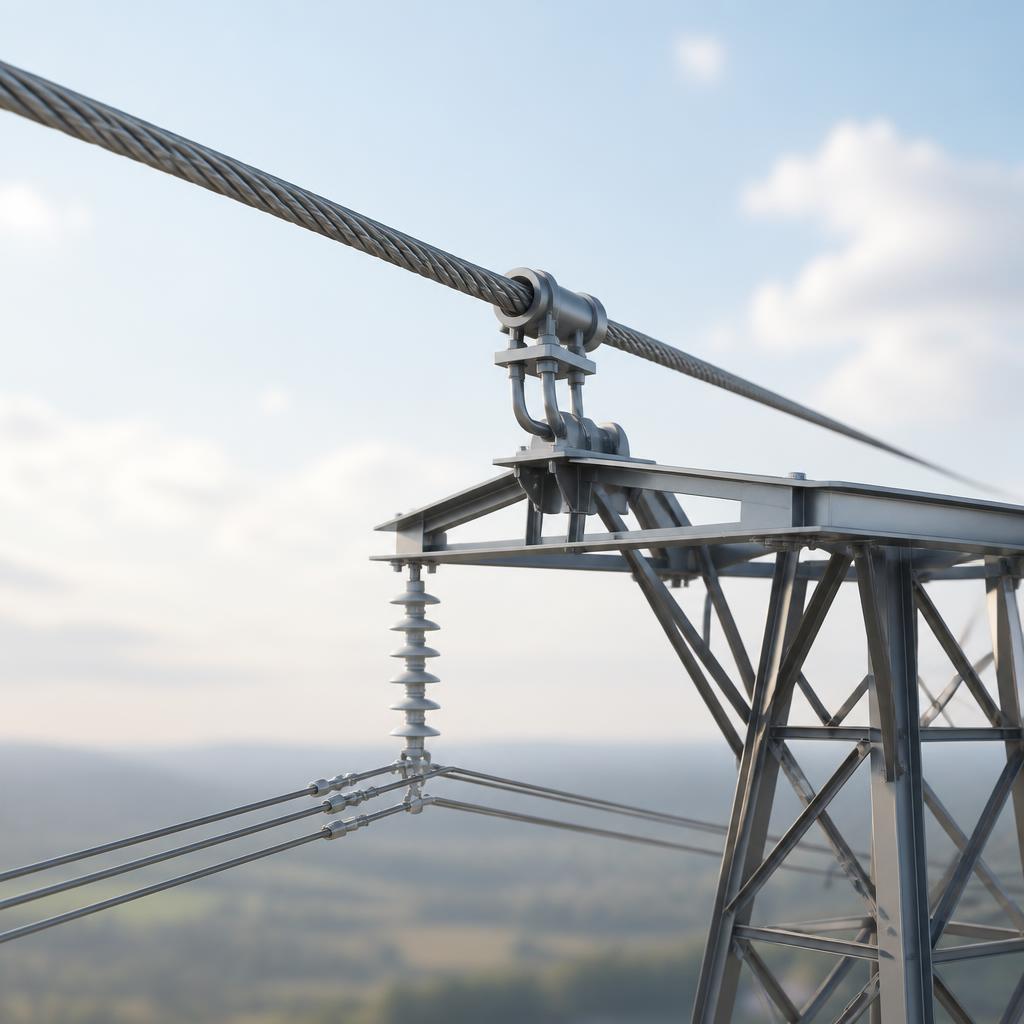

Если посмотреть на опору воздушной линии, сверху часто видно не фазный провод, а еще один, вынесенный выше остальных. Это и есть грозозащитный трос: он принимает на себя удар молнии раньше, чем разряд доберется до токоведущих частей. Логика простая — молния почти всегда выбирает самый высокий и удобный путь к земле. Поэтому над проводами ставят металлический «зонт», который перехватывает энергию и уводит ее через опоры в грунт. Для линии электропередачи это не мелочь, а вопрос живучести. Один удачный удар без защиты может обернуться отключением, пробоем изоляции, выгоранием арматуры и длинным поиском повреждения по трассе. Трос не делает линию неуязвимой, но резко снижает риск тяжелой аварии и уменьшает число отключений во время грозового фронта.
Как он работает не на бумаге, а в поле
В реальной эксплуатации важна не только сама проволока наверху, а вся цепочка отвода тока. Разряд попадает в верхний провод, дальше импульс идет по металлу к опоре, затем через заземляющее устройство уходит в землю. Если где-то в этой цепи есть слабое место — плохой контакт, коррозия, обрыв, высокое сопротивление заземления, — защита уже не так надежна. Отсюда и вечная головная боль сетевых служб: трос должен быть не просто натянут, а правильно включен в систему. На длинных участках учитывают угол защиты, высоту подвеса, расстояние до фазных проводов и даже рельеф. В низине, на переходе через реку или на открытом холме поведение молнии отличается, и проектировщик это учитывает. На практике хороший результат дает не «толще металл — значит лучше», а грамотная связка геометрии линии, состояния опор и качества заземления.
Из чего делают защиту и почему материал выбирают не по каталогу
На первый взгляд выбор кажется очевидным: нужен прочный провод, который выдержит ветер, гололед и ток молнии. Но требования здесь разнонаправленные. С одной стороны, нужна механическая выносливость, потому что верхний провод работает в тяжелых условиях и постоянно испытывает нагрузку. С другой — важны электрические свойства и стойкость к коррозии. Поэтому применяют стальные, сталеалюминиевые, а на некоторых современных линиях и оптические варианты с встроенным волокном для связи. Последний вариант особенно интересен: один элемент сразу и защищает линию, и передает данные для диспетчеризации. Но у такого решения выше требования к монтажу и ремонту. Ошибка при натяжении, неудачный зажим или повреждение оболочки способны превратить технологическое преимущество в дорогое обслуживание.
При выборе обычно смотрят не на красивое название, а на конкретные условия трассы:
- район по ветру и гололеду;
- агрессивность среды, особенно возле моря или промышленных площадок;
- длину пролетов и высоту опор;
- требования к связи и телемеханике;
- доступность обслуживания и стоимость ремонта.
Где чаще всего скрываются проблемы
Самые неприятные дефекты не всегда заметны с земли. Трос может выглядеть целым, но терять надежность из-за усталости металла, поврежденных проволок, ржавчины в местах крепления или старых соединителей. Еще одна типичная история — провисание, которое меняет расчетную геометрию защиты. Тогда удар молнии уже может прийтись не туда, куда рассчитывали при проектировании. Отдельная тема — заземление опор. Если грунт сухой, каменистый или промерзший, сопротивление растет, и импульс хуже уходит в землю. Из-за этого на изоляции появляются опасные перенапряжения. По этой причине осмотр линии нельзя сводить к формальности. Нужны измерения, тепловизионный контроль соединений, проверка натяжения и состояния арматуры. Иначе гроза быстро проверит качество обслуживания лучше любого регламента.
Что полезно знать заказчику, проектировщику и владельцу линии
Когда речь идет про грозозащитный трос, люди часто спрашивают только о цене за метр. Вопрос понятный, но слишком узкий. Гораздо дороже обходится простой линии после грозы, замена изоляторов, выезд бригады и потери из-за отключения. Поэтому разумнее смотреть на жизненный цикл: сколько элемент прослужит, как его обслуживать, легко ли найти комплектующие, можно ли быстро восстановить участок после повреждения. Если линия проходит по сложной местности, экономия на верхнем проводе и заземлении почти всегда выходит боком. Хорошая защита — это не роскошь и не перестраховка, а нормальная инженерная дисциплина. У молнии нет уважения к смете: она бьет туда, где система дала слабину. И если линия должна работать стабильно, верхний провод над ней должен быть не «для галочки», а как надежно натянутый ремень безопасности — незаметный в обычный день и незаменимый в плохую погоду.
