Делаем запор для ворот своими руками

Как сделать защелку на ворота своими руками

Сделать защелку на ворота своими руками достаточно просто при наличии элементарных навыков сварки и нужного инструмента. Поскольку конструкции отдельных типов изготавливаются по-разному, для примера остановимся на простом варианте запорной системы — щеколде с пружиной.

Необходимый материал

Для работы вам понадобятся:

• металлические пластины нужного размера;
• стальной стержень;
• ушко из металла;
• пружина;
• металлический трос.

Необходимый инструмент

Подготовьте инструменты, которые потребуются при изготовлении щеколды:

• тиски;
• рулетку;
• карандаш;
• ножовку по металлу;
• молоток;
• отвертки и гаечные ключи;
• шуруповерт;
• электродрель;
• сварочный аппарат.

Этапы работ

1. Разметка. Определите место, где планируете разместить задвижку. Сделайте пометки на воротах или калитке при помощи рулетки и карандаша.

2. Чертеж. Начертите схему будущего запора. Конструкция защелки гаражных работ в схематичном виде представлена ниже.

   Изображение № 5: схема защелки для изготовления своими руками

3. Изготовление каркаса. Приварите к металлической пластине держатели для стержня. Закрепите на стержне ручку и вставьте ее вместе с пружиной в готовый каркас.
4. Монтаж изделия. На металлические створки защелку монтируют с помощью сварочного аппарата или используют винтовое соединение. Если ворота деревянные, подойдет простое крепление на саморезах. Напротив стержня сделайте отверстие для фиксации задвижки.
5. Изготовление торсионного механизма. Вы практически закончили — защелка на ворота своими руками сделана и установлена. Однако пока что открывать ее можно только с внутренней стороны. Чтобы модернизировать запор, соорудите торсионный механизм. Возьмите металлический трос, просверлите для него отверстие в нижней части створки. Зафиксируйте трос на ушке задвижки и протяните свободный конец на внешнюю сторону через отверстие. Теперь, дернув за трос, вы сможете открыть щеколду извне.

Делаем «вертушку» и «шлагбаум» своими руками

Начнём с самой распространённой модели – «вертушка». Вертушка применяется для закрытия производственных или сельскохозяйственных помещений, в которых предусмотрены двустворчатые распашные ворота. Это самая простая в изготовлении разновидность. Одно из главных достоинств – это простота изготовления самостоятельно (без привлечения профи).

Самое простое устройство у поворотного запора

Самостоятельно придётся его изготавливать ещё и по той причине, что заводского производства просто не существует. Изделие должно в полной мере подходить под тип и размер ворот.

Алгоритм производства вертушки

Подготовить стальную полоску (например, швеллер) или деревянный брус нужной длины. Рекомендуется выбирать длину примерно 2/3 от существующей ширины створки, чтобы совершался охват как минимум 1/3 каждой створки, для обеспечения максимального уровня надёжности. Чаще всего это 1 метр. Если для производства выбран брус из дерева, то толщина его должна соответствовать как минимум 5 миллиметров, для стальной полосы – ширина в пределах 50 миллиметров, а толщина – больше 5 миллиметров. Подготовить створку. Отступить от края 60 – 100 миллиметров и сделать отверстие для болта М10-М12

Важно, чтобы у болта была широкая головка и необходимая длина (захватывающая толщину ворот, бруса, двух шайб и 2 гаек). Подготавливаем болт

Его головка после крепления не должна выделяться, а для этого предварительно нужно сточить её грани. Просверлить швеллер и брус посередине и надеть на болт, закрепив его дополнительно 2 контргайками. На обе створки закрепить неподвижного типа швеллеры, в которые потом будет фиксироваться запорная часть

Прорези можно сделать клиновидного типа,чтобы при закрывании легче притягивались.

Вертушка отличается высокой прижимной способностью, надёжностью, прочностью и, главное, – отличается популярностью для любителей делать всё своими руками.

Второй тип запоров – «засов шлагбаум». Тоже отличается популярностью, из-за простоты и повышенной надёжности.

Алгоритм изготовления шлагбаума

Подобрать железный швеллер или брус. В любой точке бруса (только не посередине) просверлить отверстие под болт М10-М12 – оптимально на расстоянии 80 миллиметров от торца. Расчёт длины бруса производится, как и в предыдущем случае. Сделать разметку на створке, приложив предполагаемый засов. Просверлить сквозного типа отверстие диаметра под выбранный болт

Важно учитывать тип болта, так как именно на него будет осуществляться основная нагрузка. Его шляпка должна быть максимально широкой для обеспечения надёжного упора. Снаружи шляпка должна быть скрытой

Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок

Снаружи шляпка должна быть скрытой. Сделать 3 захвата на створках. Первый на створке крепления засова, нужен для упора при открывании. Второй и третий на второй створке (посередине и ближе к торцу, ориентируясь на запор). Можно дополнительно установить проушины для крепления замка навесного типа – получится крепление под навесной замок.

Самостоятельное производство

Если нет желания или возможности обзавестись запорным механизмом, то можно соорудить замок на калитку своими руками. Чаще всего помещики предпочитают изготавливать самостоятельно:

• Защелка для автоматического закрытия ворот.
• Запорное устройство калитки с защелкой и тросом.
• Весенний запор.
• Секретный замок.
• Винтовой замок.

Создание каждого из перечисленных замков на металлических или деревянных воротах имеет свои особенности.

Остановлен

Популярность защелки во многом обусловлена ​​эффективностью такого устройства. Разновидностей такого запора много, и сделать это своими руками подручными средствами довольно просто. Вот один, он требует:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм размером 10 * 10 см с отверстиями по краям 3-4 мм.
2. Посередине привариваем, приварив болт для фиксации защелки.
3. Делаем плоскую узкую пластину толщиной не менее 3 мм и шириной 3 см, при этом ее длина не должна превышать 10-15 см, а по краю делаем отверстие под болт.
4. Закрепляем стопорный рычаг и, установив горизонтально, привариваем защелку под ним. Остановка не даст рычагу опуститься.
5. Присоедините ручку открывания к основной стопорной пластине.
6. Закрепите готовую защелку на дверце прохода.
7. Делаем крючок в форме треугольника с прорезью для замка и закрепляем на краю проема калитки, ориентируясь на расположение защелки на двери. После установки стопорный рычаг должен свободно перемещаться вверх и вниз.
8. Чтобы открыть снаружи, потяните трос на подъемном рычаге.

Spagnoletta

Болт калитки – один из самых простых и распространенных видов запоров. Этот клапан может быть одноходовым или двухходовым. Двухходовой клапан имеет две ручки управления. Второй отображается на улице.

Одностороннее устройство можно использовать только для запирания изнутри или, если оно расположено достаточно высоко, его можно открывать и закрывать сверху.

При запуске в двухстороннем варианте вы можете установить его где угодно, лишь бы им было удобно пользоваться.

Металлический стержень длиной 15-20 см и трубка по диаметру. Для изготовления необходимо подготовить не менее трех петель. Два из них будут размещены на калитке, а третий будет прикреплен к краю забора. Хотя в этом нет необходимости, и ее роль может сыграть дырка.

Необходимые действия:

1. Изготовляем и закрепляем металлические кольца в нужных местах. Их можно закрепить с помощью сварного соединения или приваривания к основанию, а затем прикрутить болтами.
2. Устанавливаем стопорный стержень так, чтобы проем проходной двери был полностью перекрыт.
3. На запорный стержень привариваем упор, который также будет играть роль ручки.
4. При установке двухсторонней защелки все делаем по пластине.
5. К фиксирующему стержню привариваем одновременно две ручки. В этом случае ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитку при запоре.
7. Вырежьте прорезь для ручки и установите рамку.

Более подробно про двухсторонний болт вы можете посмотреть видео:

Самостоятельное изготовление не должно быть трудным. Особенно удобен такой запор на калитке из гофрокартона.

Болт пружины

Чтобы соорудить пружинный болт своими руками, необходимо предварительно подготовить необходимые инструменты и материалы. Из инструментов вам понадобятся: болгарка,

сварочный аппарат, перфоратор и дрель, материал: листовая сталь (толщиной 3–4 мм и длиной 10-15 см), стальной стержень (10–12 мм), отрезок трубы диаметром стержня, пружина, шплинт. Дальше:

1. Отрезается кусок стального прута длиной 20-25 см.
2. Сложите его под прямым углом в 5-10 см от края.
3. Нарезается стальная пластина заданного размера, после чего к ней привариваются два небольших направляющих кольца из трубы длиной 2 см.
4. Просверлите в стальном стержне отверстие диаметром 3 мм для шплинта.
5. В зависимости от того, на каком краю будет отверстие, замок откроется или закроется сам.
6. Отрезанный стальной стержень вставляется в сварные кольца. Вставляя шток, наденьте на него пружину и шайбу. Шайба должна быть сбоку от отверстия.
7. К забору приваривается фундаментная плита механизма.
8. К отверстию сваркой прикрепляется третье кольцо от трубы, в которое войдет болт. Если конструкция позволяет, можно просто просверлить отверстие под штангу.

Разновидности

Дифференциация запоров для ворот напоминает развернутую медицинскую классификацию, в которой отсутствует четкий способ выбора предпочтений и критериев из-за их огромного количества. Даже люди, которые занимаются розничной продажей запорных механизмов и фиксаторов, затрудняются в способе разграничения по существующим типам.

Самое простое – разделение на горизонтальные, вертикальные и дополнительные виды. Основное различие при этом ориентировано на направление запорного языка или более примитивные приспособления для хозпостроек, калиток, межкомнатных дверей. Это места, где вероятность проникновения чужого человека сводится к минимуму из-за существования основных, более надежных.

Засов с проушинами

Специалист, у которого в распоряжении склад со скобяным и замочным товаром, легко разграничит свой ассортимент на следующие категории:

1. Специфические ангарные механизмы защиты, предназначенные для запирания массивных металлических дверей и ворот громадных габаритов, вес которых не может удержать ни одно стандартное устройство.
2. Контейнерные – массивные и прочные запоры, нередко приобретаемые с целью придать максимальную надежность и предохранить от взлома встроенный гараж или усадьбу. Чаще их применяют для сдвижных, чем для распашных ворот.
3. Простые засовы, задвижки, шпингалеты и крючки, основная функция которых не столько запорная, сколько фиксирующая или сдерживающая.
4. Самые сложные устройства, типа электропривода или электронной автоматики с сигнализацией. Они редко удаются любителям-энтузиастам. Те, кто может себе позволить такую роскошь, покупают замки от Cisa, где даже есть контроль доступа на кнопочной панели, или автоматику от Nice.

Схема засова

Иногда встречается градация по виду, весу и функциональности для определенного материала. Например, модель запора для ворот из профнастила с пружиной, чтобы калитка или дверь самопроизвольно закрывалась. Вертикальные запоры могут разделяться по месту локализации – посередине, снизу или сверху. Также существуют горизонтальные, дифференцируемые по тому же отличительному признаку.

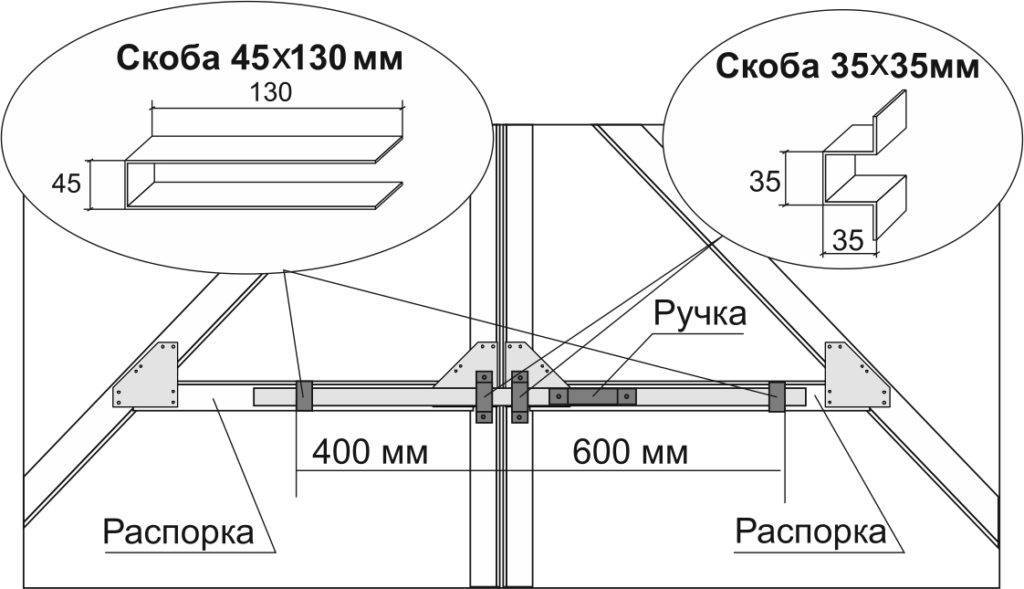

Чертеж горизонтального запора

Тип конструкции

Каждому владельцу земельного участка, гаража, контейнера или склада следует внимательно изучить типы запирающих конструкций. При этом необходимо учитывать не только надежность, но и способность уверенно противостоять взлому или грубой физической силе. Также можно приобрести ворота сразу в комплекте с запорным механизмом.

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

• Горизонтальные. которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
• Вертикальные. которые также имеют 3 подраздела — верхние, центральные и нижние.
• Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Засов на ворота: купить или сделать своими руками

Запоры для калиток обычно покупают, а для ворот делают самостоятельно. В чем тут дело? Причин несколько:

• Калиткой пользуются чаще, механизм должен работать как часы. Сможете сделать самостоятельно?
• Запор для калитки всегда на виду. Он должен иметь красивый внешний вид и в тоже время какой-нибудь секретный механизм открывания или обычный врезной или накладной замок.
• Калитки более или менее стандартны и выбор запирающих устройств достаточен для того, чтобы выбрать подходящий.
• Ворота более индивидуальны: размеры, материалы, конструкция. Запоры прячут. Никому не хочется открывать такой широкий доступ на свой участок или в гараж. Красота отходит на второй план, главное – надежность и безопасность. Поэтому мы и мастерим засовы для ворот каждый по-своему. А какую мы выберем конструкцию – это уже секрет.

Шпингалеты – просто и надежно

Минус такого запора в том, что он не обеспечивает плотное прилегание створок. Но такой тип задвижки надежен и долговечен, практически не ломается.

Шпингалет – это металлический стержень с упором, который ездит по рейке. Шпингалет стоит недорого, а простой механизм можно сварить из обычного железного прутка.

Как сделать простой шпингалет:

• нужно два металлических прутка (диаметр больше 10 мм);
• к пруту крепим ручку. Для горизонтального шпингалета ручку привариваем по центру прутка, для вертикального запора – сверху;
• для паза нужна металлическая трубка, диаметром чуть больше прутка, чтобы он прочно фиксировался в трубке;
• привариваем трубку к одной створке или к нижней раме ворот для вертикального шпингалета;
• на другой створке крепим такую же трубку, меньшей длины. Тщательно меряем, чтобы трубки на створках были на одном уровне и пруток легко двигался и попадал в паз;
• дополнительно, чтобы зафиксировать закрытый запор привариваем проушину, в которую надо вставить ручку прутка.

Вертикальные шпингалеты, приваренные на двух створках ворот, ближе к центру надежно фиксируют ворота. Можно трубу паз вкопать прямо в землю, так будет надежней и проще.

Совет. Для вертикального запора можно использовать мощные крючки. Надо будет только приварить проушину к нижней раме ворот и закрепить крючок на каждой створке. Располагать крючки тоже нужно ближе к соединению створок, так фиксация надежней, нет люфта.

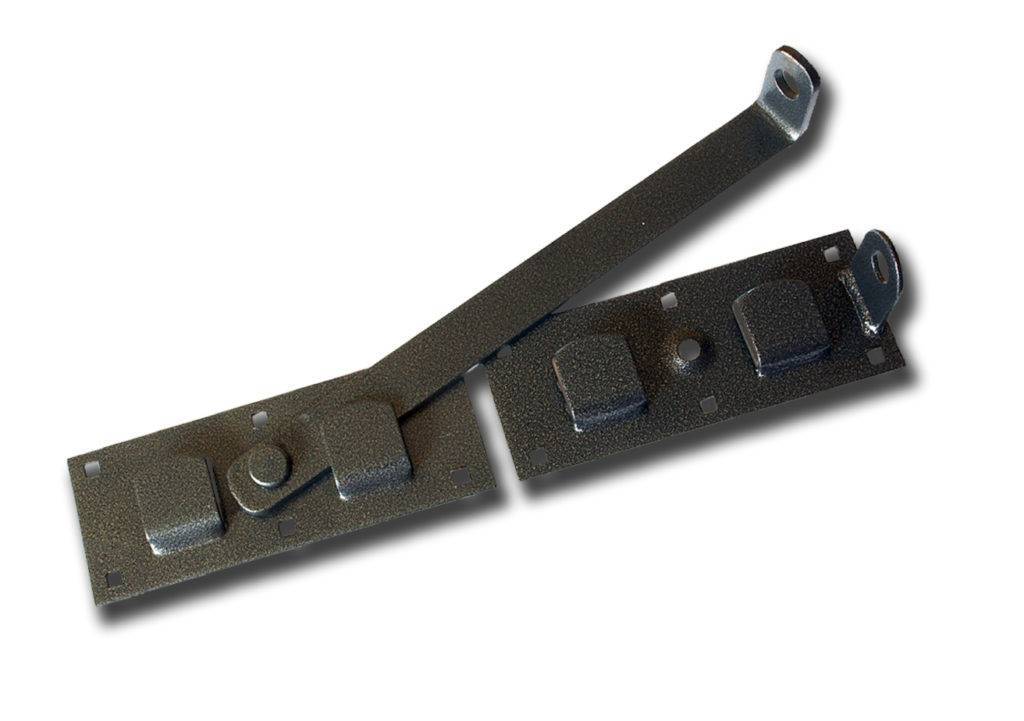

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

• в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
• крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
• с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
• расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
• для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

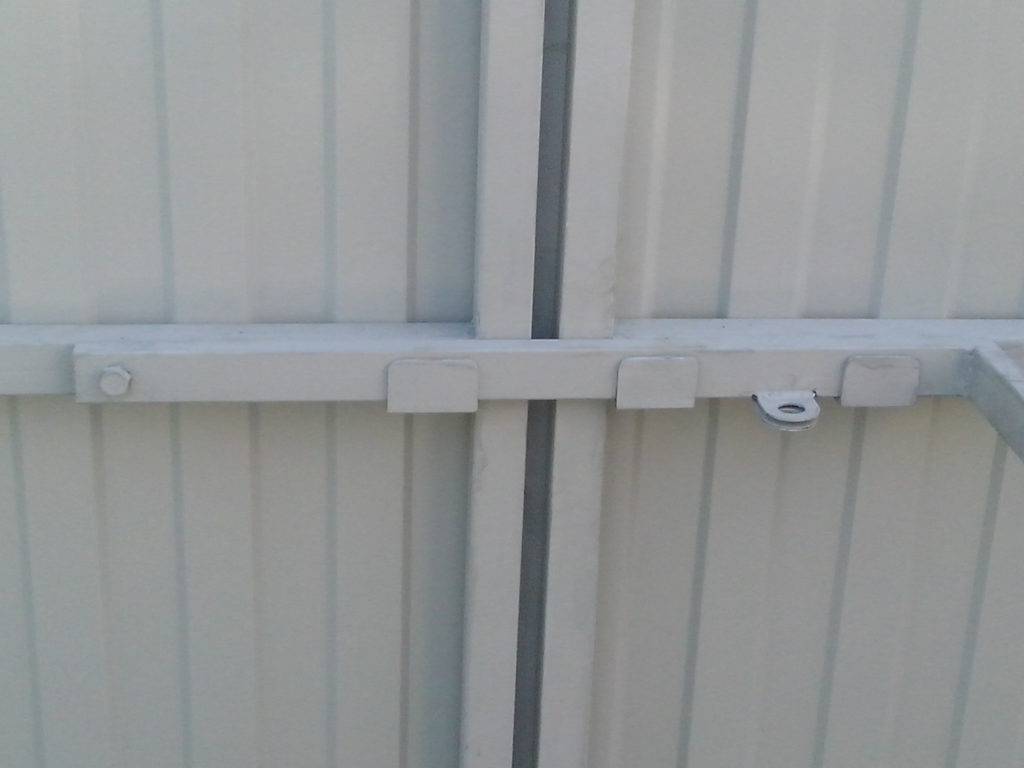

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

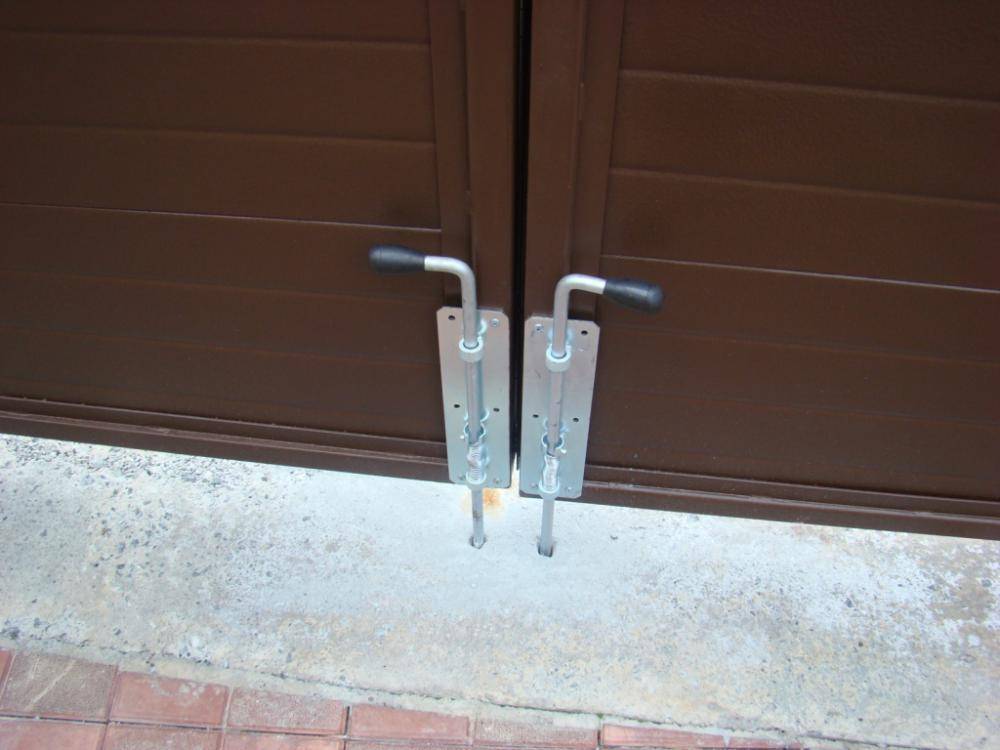

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

• к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;
• в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
• в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

• на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
• с двух сторон трубы крепим два крюка;
• к раме сверху и снизу привариваем два фиксатора для крюков;
• при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Как сварить простые гаражные ворота

Сделать своими руками гаражные ворота из оцинкованного железа с легким каркасом несложно:

• начертите чертеж будущих ворот с нанесением всех размеров;
• вначале надо изготовить раму, которую будем устанавливать в проем, на которую крепятся створки распашных ворот;
• все заготовки из металлического уголка для рамы, по размерам чертежа ворот, нарезаем сразу;
• сварку лучше проводить на ровной поверхности, так удобней выставлять по уровню все детали;
• уголки выкладываем и выставляем раму при помощи водяного уровня, где надо подкладываем куски фанеры или бруски. Должно быть идеально ровно;
• сваркой прихватываем все элементы, зачищаем все швы;
• на каждый угол рамы ворот надо приварить обрезки уголка;
• аналогично варим вторую раму;
• примеряем готовую конструкцию в проем и подгоняем по размерам;
• теперь можно еще раз прихватить сваркой с одной и с другой стороны уголки и выставлять раму в проем ворот.

Перед установкой надо обработать рамы пропиткой от ржавчины и покрасить. Когда полностью высохла краска, можно приступать к монтажу.

Установив обе рамы на штыри, вбитые в стены проема, скрепляем обе рамы металлическими пластинами – шаг 50 см.

Сварка створок ворот – по схеме на фото, аналогично сварке рамы, надо зачищать все сварные швы и не забыть установить ребра жесткости, количество диагоналей зависит от веса предполагаемой обшивки ворот.

Проще понять процесс изготовления ворот для гаража, посмотрев видео.

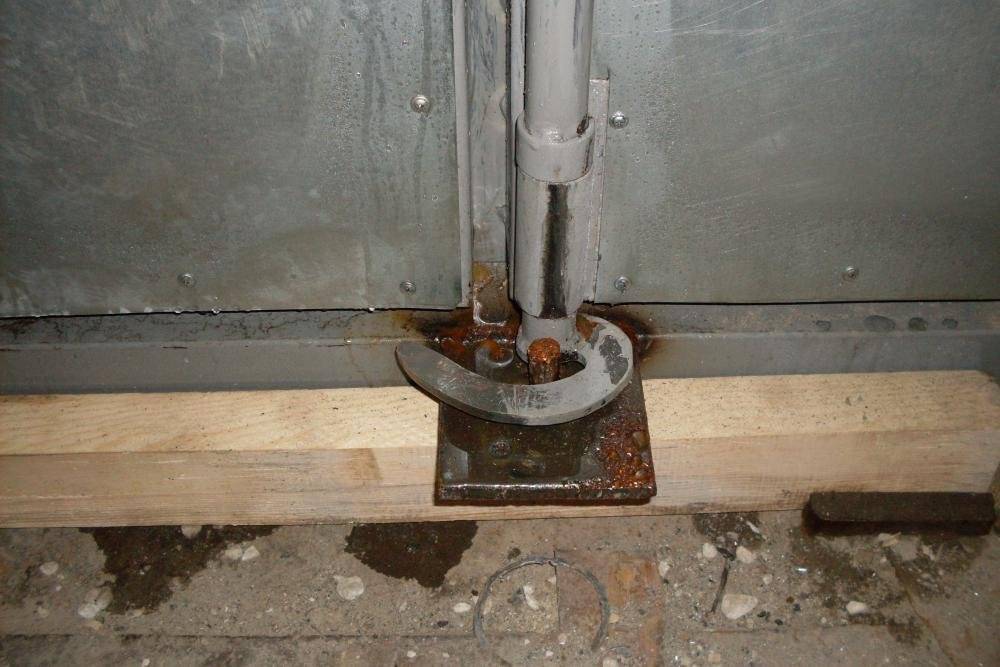

Пример второй, вертикальный засов

Общая конструкция схожа, также всё сварное, есть замок, внутренний засов, со схожим секретом, но дополнительно, открывающаяся створка имеет нижний вертикального монтажа запор, который поднимается тросом, им же опускается в гнездо.

В воротах имеется скрытое отверстие, замаскированное (в районе замочной скважины, поэтому со стороны кажется, что человек просто открывает замок), в котором фигурной отвёрткой (в данном случае шестигранник) вращается небольшая шестерня. Она приводит в действие трос, поднимающий запор.

Эти ворота также никто не смог вскрыть, хотя попытки были. Но, честно говоря, проблем с эксплуатацией тут немного больше. Во-первых, приходится приложить усилие, чтобы запереть вторую створку, во-вторых, была ситуация – трос заело, запор не открылся. После этого владелец подстраховался, сделал аварийный трос, которым можно вручную поднять запор, в случае аварии. Найти, где он спрятан, сложно, без инструмента его не вытянуть, а догадаться для чего он тут вовсе невозможно.

Мы рассказали это для того, чтобы Вы понимали, стандартные засовы и запоры хороши, надёжны, крепки, но без использования смекалки, придумывания секретов, приложения своих рук, не все запоры смогут противостоять попыткам вторжения в Ваш гараж.

Изготовление своими руками

Для калитки важны красота, точность, желательно какое-то изящество, поэтому замок для нее проще купить. Цели запорного механизма на гараже – обеспечение надежности и соответствие конкретному виду дверей. В связи с этим запоры чаще делают своими руками.

Если есть желание сделать запор самостоятельно, нужно иметь болгарку, гаечные ключи, тиски, пассатижи, дрель, отвертки, сварочный аппарат. В основном используются следующие материалы: остатки бруса, дерева, арматуры, обрез металла, преимущественно – остатки стройматериалов.

Запор в проушинах

С каждой стороны створок ворот или в их центральной части приваривают проушины. В них вставляют засов или навесной замок.

Шпингалет

Аналогичным образом делают шпингалет. Привариваются две или больше петель по краям воротных створок. С одной стороны прикрепляют язычок. Он должен плотно входить в петлю на другом полотне. Петля может быть расположена на том же уровне створки, что и язычок, но иногда ее крепят сверху или снизу. Язычок в этом случае идет по диагонали.

Многие думают, что такой тип засова самый ненадежный. Считается, что его отличает низкая стойкость к взломам. Связывают это с тем, что, когда закрывается шпингалет, остается небольшой зазор.

Штырьковый механизм

Приусадебный дом, гараж часто оборудуют засовом обычного контейнерного вида. Изготовить его просто:

1. В углах полотна наваривают полые трубки из металла длиной до двадцати сантиметров.
2. Точно такие же трубки вкапывают в землю. Запором служат куски арматуры длиной около пятидесяти сантиметров. Их вставляют в приваренные трубки.

На фото изображен обычный засов.

Вместо труб иногда используют петли.

Ответные трубки в землю вкапывают не всегда. Нижние концы стержня из арматуры в этом случае затачивают. Стержень при этом доходит только до грунта. Контейнерный запор для воротных створок считается надежным и крепким.

Засов

Чертеж для изготовления своими руками

Чтобы изготовить засовный механизм, берут шпингалет, металлическое основание, а также скобы. Пластину, которая будет основанием, прикручивают к створкам. Желательно, чтобы ее длина соответствовала ширине полотен. К пластине полотна приваривают скобы, через них пропускают засов. Для удобства к засову приваривают ограничитель или ручку.

Защелка

Берут металлические крючки, имеющие форму буквы Г. Их может быть четыре или шесть. Все они должны иметь одинаковый размер. По одному крючку прикручивают в месте, где дверные створки соприкасаются. Еще пару – на концах полотен напротив друг друга. Засов в виде трубы из металла продевается сквозь крючки. На него для облегчения использования приваривают ручку.

На видео рассказывается, как сделать задвижку своими руками.

Вертушка

Запорные механизмы этого вида закрепляют на воротах, изготовленных из металла, и на калитках. Чтобы их изготовить, необходимо:

1. Взять брусок толщиной пять сантиметров и две стальные полоски, согнутые в середине, – стопоры.
2. Перекладина прикручивается с самого края одной из створок. Металл прикрепляют к каждой части дверных полотен так, чтобы они фиксировали засов при его вращении.

Полотна фиксируются очень крепко. Такая самоделка надежно защищает от проникновения посторонних лиц.

Для другого варианта вертушки используют брусок и одну металлическую пластину. Брусок прикручивают на краю одного из полотен, пластину – на другой створке. Механизм работает по типу шлагбаума.

Особенность устройства в виде вертушки – отсутствие каких-либо деталей с наружной стороны дверного полотна.

Блокировка сооружений из профнастила

Заборы на дачных участках, ворота хозяйственных построек, гаражей часто делают из профлиста. Блокирующие устройства прикрепляют к подготовленным рамкам створок из профильной трубы или каркасам, сделанным из металла. Профтрубам отдают предпочтение те, кто ценит надежность. Металлические элементы более эстетичны, но менее прочны.

При изготовлении запора для ворот из профнастила, состоящих из двух частей, на каждую из них устанавливается по одному запору.

В начале работы на раме или створке ворот карандашом или маркером отмечают то место, где будет находиться замок, определяют, насколько длинным будет прут, а также локацию в земле, куда он будет входить.

Виды защелок для калитки

Лет 100 назад в деревнях на калитку накидывали хомут из проволоки, цепи или из простой веревки. Это было знаком того, что хозяев в это время нет дома. Кое-где этот способ используется и в наши дни, но все чаще устанавливают на калитку более функциональные устройства. Они предназначены сначала для защиты, а уж потом для декора. В продаже можно найти множество простых и сложных устройств.

Конструкция простой горизонтальной щеколды для калитки

• пластины из металла;
• стержни с ушками;
• пружинки небольшого размера;
• слесарные тиски;
• ножовка для металла;
• напильники;
• молоток слесарный;
• гаечные ключи;
• отвертки;
• шуруповерт;
• сварочный аппарат;
• электрическая дрель.

Вертушок

Рассмотрим некоторые приспособления. Самый простой запор – это так называемый вертушок.

1. Его можно быстро изготовить из деревянного брусочка размерами 100х200х50 мм. Размеры могут изменяться в значительных пределах.

Так выглядит простой вертушок для калитки

Недостаток такого запора заключается в его креплении к столбу. Прибитая вертушка держится на столбе очень хорошо, но поворачивается туго. Если ослабить крепление к столбу, возможно самопроизвольное проворачивание и последующее открытие калитки

Это вполне может случиться при дуновении ветра, при неосторожном толчке. Исправить эту ситуацию можно с помощью пружинки

Самодельная защелка на калитку

Щеколда

Щеколда – следующий тип запора. Это довольно эффективное устройство не видно снаружи. Сделать ее очень просто в домашних условиях собственными руками.

1. На створке двери намечается место установки щеколды.
2. Она делается из куска трубы диаметром около дюйма и длиной 50 см. Размеры эти не точные. Труба закапывается в землю.
3. В нее опускается стальной штырь меньшего диаметра, загнутый в виде буквы Г.
4. К нему можно сделать тягу из проволоки или из лески, с помощью которой открывать защелку.
5. Для работы без отказов нужно смазывать движущиеся детали маслом, особенно зимой.

Современные виды запоров

Прогресс не стоит на месте, и сейчас уже не редкость увидеть на воротах электроприводы либо электрические замки. Для автоматики распашных ворот используются как приводы соленоидного типа, так и устройство, состоящее из электродвигателей и тросов. Последний тип часто собирается самостоятельно, если это, конечно, не касается откатных ворот, которые работают именно по этому принципу.

Электромагнитные замки довольно часто встречаются в специальных магазинах и организациях, занимающихся системами контроля доступа. Принцип их работы в том, что при подаче на него напряжения срабатывает электромагнит, который притягивает к себе калитку или створку ворот. Причем притяжение происходит с довольно большой силой, и без спецтехники открыть такие ворота практически невозможно.

Смонтированный электромагнитный замок для ворот

Электромеханические замки практически не отличаются от обычных замков, кроме того, что ригель в нем приходит в движение с помощью электричества, и открыть такой замок можно не только механическим ключом.Оба вида замков активируются при помощи магнитного ключа, радиобрелка, магнитной карты, RF- метки, скрытой кнопки, кодовой панели и тому подобными системами.

Для некоторых особо заядлых любителей безопасности в настоящий момент компании могут предложить детектор отпечатков, который откроет ворота при считывании отпечатков пальцев. Для калиток обычно эти системы дополнительно оснащаются аудио- или видеодомофонами, которые позволяют из дома поговорить с посетителем и открыть ему калитку. В последнее время эти устройства работают от электрического тока не более 12 вольт, что делает их безопасным для использования и исключает поражение электричеством.

Вариант электромагнитного замка для сварных ворот

Из наиболее экономных вариантов существуют механические кодовые замки. Они открываются при одновременном нажатии на определенные группы цифр.

На рынке представлен очень широкий выбор замков и запоров для калиток и ворот. Различные конструкции засовов и их типы позволят практически каждому владельцу подобрать засовы на свой вкус и под свои нужды. Выбор устройства зависит от цели, которую требуется достичь, и, естественно финансовых возможностей. Некоторые простые виды запоров возможно изготовить самостоятельно в домашних условиях.

Схема с размерами для изготовления самодельного засова на ворота

Конечно, иногда достаточно купить стандартный механизм, но часто владельцы участков собирают их сами.
