Замки Fuaro (Фуаро)

Как снять дверную ручку межкомнатной двери: пошаговая инструкция

Демонтирование фурнитуры у большинства не вызывает трудностей. Если есть необходимые инструменты, навыки владения ими, то выполнить работу легко самостоятельно. Желательно разбираться в устройстве фурнитуры имеющегося типа. Снятие дверной ручки межкомнатной двери с защелкой или замком проходит сложнее всего из-за конструкционных особенностей.

Чтобы снять ручку с межкомнатной двери, требуется выполнить такие действия:

• Открыть створку и подпереть ее чем-нибудь.
• Поддеть фланец строительным ножом и слегка оттянуть.
• Открутить крепежи, скрывавшиеся под накладкой.
• На декоративной накладке нажимной ручки расположен подпружиненный стопорный штифт. Его надо вдавить отверткой. Если фурнитура поворотного типа, то штифт будет находиться в корпусе. Чтобы до него добраться, нужно вставить ключ или обычное шило через фланцевое отверстие. Нащупать штифт. Если не выходит, стоит начать вращать фланец до тех пор, пока ключ не соприкоснется со штифтом.
• Нажать на штифт. При этом следует оттягивать фурнитуру.
• Выкрутить винты.
• Отделить внутреннюю часть рукоятки от наружной. Снять ее вместе с накладкой.
• Открутить винты на торце двери для снятия защелки. Затем снимается планка и замок.

Бывает, что фурнитура крепится на единый стержень. Чтобы это проверить, нужно, удерживая рукоятку с одной стороны, провернуть ее с противоположного бока двери против часовой стрелки. Если фрагмент отвинчивается, значит установлена стержневая модель. Она легкая в демонтаже.

Если ручка подлежит восстановлению, проводят ее дальнейшую разборку. Для установки новой рукоятки разбирать ее на детали не нужно. Ее просто устанавливают на предназначенное место.

Дверные ручки

Дверные ручки в современном интерьере зачастую становятся не только функциональными, но и декоративными элементами. Такому многостороннему назначению в полной мере соответствуют изделия марки Fuaro.

Ручки дверные-межкомнатные выпускаются этой компанией из металлического сплава Zamak, в составе которого цинк, алюминий, магний и медь. Объединение лучших свойств этих компонентов обеспечивает превосходные эксплуатационные качества, которыми обладают готовые ручки для дверей: прочность всех элементов, надежность и долговечность конструкций. При этом стоимость изделий позволяет отнести их к экономичным моделям.

В процессе производства ручки для дверей проходят многоступенчатую обработку. Использование различных составов позволяет придать изделиям идеальный внешний вид и безупречные механические характеристики:

• дополнительную прочность гарантирует выравнивающий слой из никеля;
• адгезия неоднородных поверхностей (основного конструкционного материала и выравнивающего слоя) повышается за счет применения меди;
• колеровка обеспечивает необходимый оттенок и текстуру;

лаковый слой закрепляет результаты обработки и предохраняет фурнитуру от механических повреждений и воздействия окружающей среды (коррозии и пр.).

“Fuaro” (Турция) — дверная фурнитура: ручки, петли, замки

Компания Fuaro, созданная в 1995 году в Турции, сегодня широко представлена на всех крупных торговых площадках мира. Вся выпускаемая продукция компании соответствуют международным стандартам ISO 9001. В широкий ассортимент фирмы «Фуаро» входят: ручки дверные, цилиндровые механизмы, стальные петли, замки врезные, корпуса врезных замков с ручками, задвижки врезные, корпуса замков для профильных дверей, фурнитура для металлических дверей и отдельную позицию держат врезные замки «Крестовый ключ».

Дверные ручки-защелки широтой своего ассортимента способна удовлетворить спрос даже самых требовательных покупателей. При изготовлении дверных ручек производители широко применяют латунь, цинк, нержавеющая сталь и твердые сорта дерева (бук, дуб, эвкалипт).

Все модификации изделий компаний «Фуаро» проходят испытание в соляном тумане, в течение 96 часов, для определения устойчивости к коррозии. Декламируется максимальное количество закрывания/открывания механизма не менее 250 000. Подходят для дверей с толщиной полотна 35-40 мм. Расстояние от торца двери регулируется в диапазоне 60-70 мм. Секретность механизма цилиндра составляет более 10 000 вариаций.

При изготовлении дверных ручек, компания Fuaro применяет эксклюзивный сплав меди, алюминия и магния под названием Zamak и передовые технологии гальванической обработки. Количество рабочих циклов составляет более 200 000. Использование слоя меди обеспечивает адгезию между выравнивающим слоем и конструкционным материалом ручки. Нанесение слоя никеля помимо выравнивания поверхности трущихся частей механизма, дополнительно придает прочность самому покрытию. Особая технология нанесения лака, повышает сопротивляемость покрытий от вредных воздействий окружающей среды.

В широкий ассортимент цилиндровых механизмов входят: линия SIMPLE серии ZA (материал — Zamak, тип — английский, ключ из стали, комбинаций — 2500), линия «ECONOM» серии 100 СА/СМ (материал — латунь, ключ — латунь, количество комбинаций не менее — 10 000, класс безопасности — 2, рабочих циклов — 100 000), линия «CLASSIC» серии R300/30 (материал — латунь, стержень — сталь, количество вариаций — не менее 15 000, рабочих циклов — 250 000, гарантия — 5 лет) и линия «STANDARD» серии R600/60 (Материал — латунь, тип ключа — перфорированный, стержень — сталь, количество комбинаций не менее — 45 000, класс безопасности — 2, работоспособность не менее 250 000 циклов).

Среди выпускаемых изделий компанией Fuaro, высоким качеством выделяются стальные петли. Преимущество петель заключается в том, что трущиеся детали приходятся на подшипники, которые обеспечивают бесшумный и плавный ход. Дополнительную легкость хода придает подшипник, помещенный внутрь штифта.

Как снять ручку с межкомнатной двери

Окна Проф >> Двери >> Как снять дверную ручку межкомнатной двери: вытащить, разобрать

Ручка является частью фурнитуры двери. Она позволяет удобно открывать и закрывать дверь. Моделей рукояток очень много. На межкомнатные двери ставят нажимные, круглые ручки. У каждого изделия свои конструкционные особенности. Независимо от вида, со временем фурнитура начинает работать плохо. Исправить ситуацию можно самостоятельно. Необязательно тратить деньги на вызов и оплату услуги специалиста. Полезно понимать, как снять ручку с межкомнатной двери, разобрать на части ручку, поменять ее поврежденные элементы.

Разборка и установка ручки-кнобы.

В этом материале мы рассмотрим с вами как разобрать ручку кноб, получившие необычное распространение на межкомнатных дверях. А также попутно узнаем, как происходит установка этих ручек. Ниже вы можете найти не только инструкцию в картинках, но и посмотреть видео.

Для установки ручки-кноба, необходимо разметить на двери и выполнить два основных отверстия, согласно шаблону, который, как правило, входит в комплект с ручкой с инструкцией по установке. Итак, начнем установку ручки, попутно разобрав ее.

Дана межкомнатная дверь:

Делаем выборку отверстия с торца полотна двери под защелку. Диаметр отверстия от 23 до 25 мм: Отверстие удобно выполнять так называемым перовым сверлом по дереву.

Коронкой по дереву диаметров в 50 мм выполняется сквозное отверстие под основное крепление ручки. Расстояние от торца полотна до центра отверстия 60 или 70 мм, зависит от защелки, которая входит в комплект.

Шаблон для установки ручки-кноба у некоторых производителей Вы можете найти в виде трафарета на внутренней стороне упаковки-коробки или в прилагаемой инструкции. Очень удобно использовать для установки готовые наборы, которые так и называются «набор для установки межкомнатных ручек». Не страшно (а зачастую наоборот полезно), если отверстия выполнить диаметром на 1-2 мм больше, чем рекомендуется. Механизм защелки двухпозиционный: предусматривает возможность установки кноба на двери, с разной шириной первого бруса двери. Удаление центра ручки-кноба от края дверного полотна в стандарте идет 60мм:

но перемещая втулку под квадрат, можно выставить удаление в 70 мм:

Стандартная высота установки ручки на дверь, примерно 950 мм от уровня пола. Далее, для установки ручки-кноба, частично разбираем внутреннюю половинку ручки, чтобы получить доступ к отверстиям под крепежные стяжные винты. Для это воспользуемся специальным «ключом» из комплекта ручки или любым подходящим предметом, например, спицей. На ручке имеется специальное отверстие, через которое и следует разобрать дверную ручку кноб. На представленной фотографии оно круглое, но может быть различной формы. Это отверстие располагается снизу ручки:

Через отверстие нажимаем подпружиненный фиксатор, одновременно вытягивая рукоятку межкомнатного кноба.

Вынимаем рукоятку и полностью снимаем ее:

Затем необходимо поддеть наружный декоративный фланец ручки любым острым предметом. Приглядитесь внимательнее, как правило фланец имеет для этого соответствующий паз:

ну вот, ручка-кноб разобрана и мы получили доступ к крепежным винтам

Дальнейшая сборка ручки-кноба происходит на двери в обратном порядке. Для начала установим защелку в дверь и закрепим двумя винтами с торца. Выглядеть это будет вот так:

Прямоугольную лицевую планку механизма защелки, монтируют заподлицо с дверным полотном. Для этого, разметив под нее, стамеской выполняется выборка необходимой глубины в торце полотна двери. Тоже самое касается ответной планки кноба, которая устанавливается по разметке, на дверную коробку. Так же под нее выполняется выборка требуемой глубины стамеской.

Далее уже можно собирать ручку-кноб на полотно двери, стягивая разобранные половинки крепежными винтами. Квадрат ручки и втулки под крепежные винты будут при монтаже пройдут насквозь через установленную ранее защелку, через ее технологические отверстия

Ручки-кнобы универсальные и не подразделяются на лево/правосторонние. Конструкция предусматривает установку и настройку кноба под любую дверь, толщиной не менее 35мм.

Если форма ручки-кноба имеет не симметричную форму шара и т.п., то установив кноб на дверь, с помощью выше описанного способа, снимаем рукоятку кноба, и меняем наружную и внутреннюю рукоятки местами, добившись правильного их расположения, относительно расположения дверного полотна(лево или право стороннее). Механизм фиксатора или замка, если таковой имеется, тоже приводим в правильное расположение, и если требуется, тоже меняем местами наружную и внешнюю стороны.

Собранная и без перекосов установленная на дверь ручка, должна работать легко в обе стороны и самостоятельно, под действием возвратной пружины возвращаться в исходное положение. Если этого не происходит, то нужно проверить ровность установки, а также подтянуть или ослабить крепежные винты, добившись их одинаковой затяжки и мягкого хода ручки-кноба.

Как вытащить ручку из межкомнатной двери: инструменты

Перед тем, как снять дверную ручку и разобрать ее, нужно все подготовить. Тогда работа пройдет оперативнее и без лишней суеты, нервов. Снятие и разборка дверной ручки требуют минимального набора инструментов. Пригодится следующее:

• отвертка с крестовым либо плоским концом (в зависимости от типа крепежных элементов);
• шуруповерт (если есть шурупы в конструкции рукоятки);
• небольшой молоток;
• набор внутренних шестигранников;
• стамеска;
• нож с толстым и широким лезвием.

Необязательно все эти инструменты потребуются. Все зависит от типа крепежей, особенности фурнитуры. Стоит определиться с тем, какие работы будут выполняться. Исходя из этого, подбирать инструменты.

Популярные производители

В цилиндровых замках внутренности не имеют кодирования. По сути, все замки одинаковые по наполнению, а запорный механизм приводит в действие цилиндр, который уже имеет кодировку. Все модели на современном рынке стандартные, а их отличие заключается только в длине, качестве и производителе.

Чтобы устройство прослужило долго, рекомендуется приобретать устройства только проверенных производителей. К таким относятся следующие бренды:

1. Fuaro – турецкая компания, основанная в 1995 году. Её фурнитура и запорные механизмы отличаются высоким качеством, надёжностью и адекватными ценами.
2. Нора-М – одна из немногих российских фирм, специализирующаяся на производстве замков для китайских дверей с соответствующим размером и форм-фактором.
3. Поливектор – российский производитель надёжных и устойчивых ко взлому замков.
4. Mul-T-Lock – израильская компания, известная по всему миру. Под этим брендом выпускаются качественные, надёжные и долговечные замки. Фирма работает с 1973 года.
5. Apecs – турецкая компания, занимающаяся разработкой и производством замков различной конструкции с 1992 года. Огромный опыт и современные производственные решения, внедрение передовых инновационных технологий позволяют компании сохранять актуальность и большой спрос на свою продукцию.
6. Cisa – итальянская компания выпускает качественные и надёжные замки по инновационным технологиям и на современном оборудовании. Бренд занимает лидирующие позиции благодаря современному подходу, надёжности и богатому ассортименту.
7. Evva – австрийская компания работает на европейском рынке замочных систем с 1919 г. Сегодня производитель построил новые заводы в Германии и Чехии. Концерн сосредоточился на разработке и выпуске цилиндровых механизмов. Для их оснащения имеются уникальные системы безопасности, которые обеспечивают максимальную защиту от взлома.
8. Tesa – испанский производитель начинал свою деятельность с 1947 года. Устройства отличаются высоким качеством и надёжностью.
9. Abloy – финская компания была создана в 1907 году и сразу занялась производством замков, разрабатывая новые механизмы. Сегодня в ассортименте фирмы есть современные устройства, которыми можно управлять удалённо.
10. Kale – турецкая компания начала свою деятельность в 1953 году. Производитель специализируется на проектировании и выпуске металлических сейфов, дверей и фурнитуры для окон. Однако приоритет в работе отдаётся изготовлению замков. Предприятие может похвастаться передовым оборудованием, инновационными технологиями. Качество продукции подтверждается международными сертификатами.

Фирмы, предлагающие лучшие замки, применяют при создании своей продукции высокопрочные сплавы, устойчивые к коррозии, и разрабатывают собственные механизмы, устойчивые ко взлому. Ассортимент устройств позволяет подобрать модель для входной и межкомнатной двери, гаража или хозяйственной постройки. Надёжные производители замков с именем и репутацией дают расширенную гарантию.

Что собой представляет

В последнее время практически все входные двери оснащаются двумя видами замков: сувальдными и цилиндрическими. Сувальдные приспособления являются отличными запорными механизмами, которые имеют повышенную категорию прочности от попыток взлома двери с помощью силового воздействия. Сам замок работает с помощью специальных металлических пластинок, в которых вырезаны фигурные отверстия. Именно эти пластины и называются сувальды, от чего и пошло название замка.

Когда замок закрыт, сувальды плотно заходят за запорный элемент и не защищают дверь от вскрытия. При повороте ключом на открытие эти пластинки выходят из прорезей, и дверь открывается, поднимаясь на высоту, необходимую для открытия. Замок считается с повышенной секретностью, когда таких пластин не менее 6. Дверь откроется только в том случае, когда все эти пластины заняли верное положение.

Из-за того, что замочная скважина для таких приспособлений имеет довольно большие размеры, сувальдные устройства вскрываются взломщиками с помощью отмычек. Во избежание такого вскрытия или хотя бы для усложнения задач взломщику производители добавляют в конструкцию специальные броневые накладки, пластины и подобные вещи.

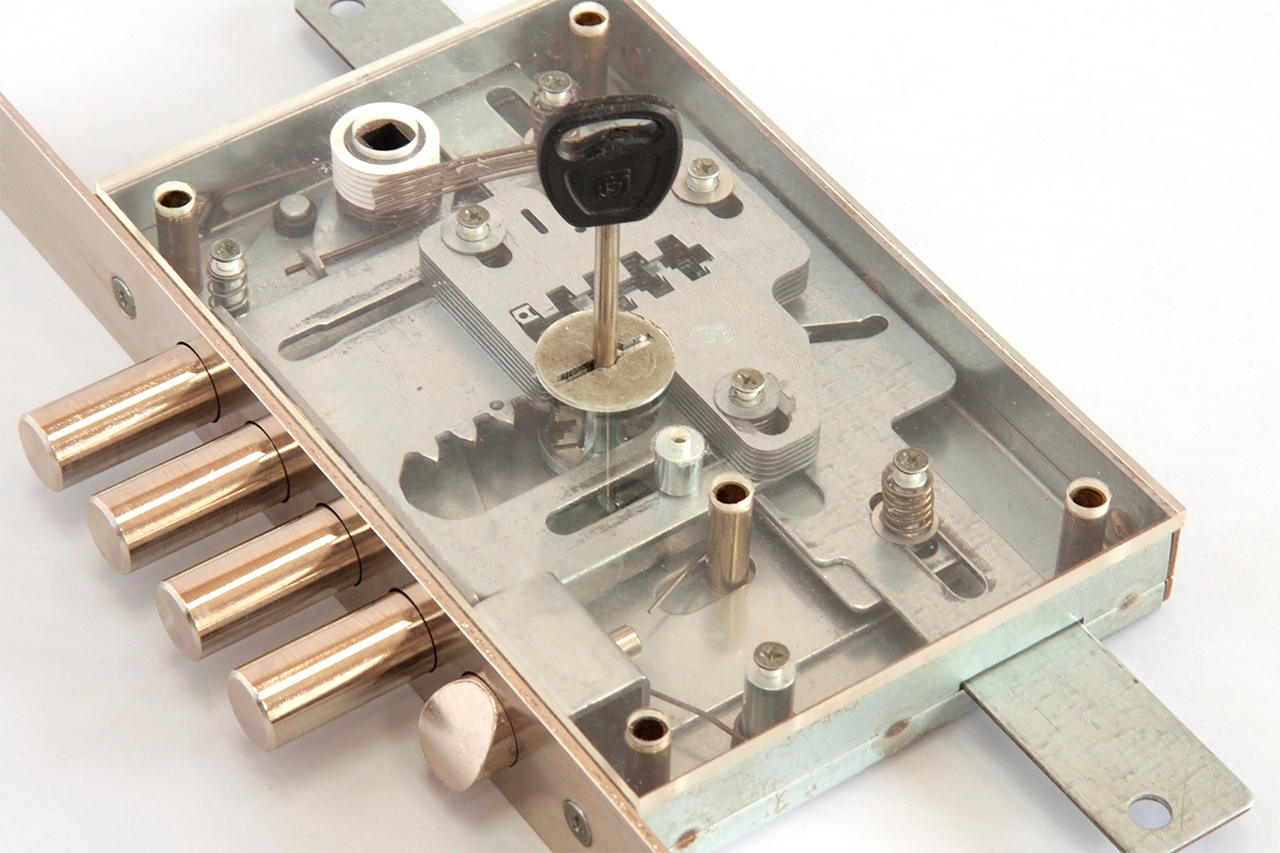

Как устроен

Устройство имеет довольно простую конструкцию. Он состоит из металлического корпуса, в котором находятся сувальды и ригели, слитые в одно целое с замковым хвостовиком. В нем расположена зубчатая гребенка, а так же секретный механизм, который позволяет застопорить открытие, если в скважину вставлен неподходящий ключ. Этот механизм изготавливают из стали повышенной крепости и пропиливают специальный паз, который делает приспособление более секретным.

В гребенке замка на ее зубцах часто делают специальные отверстия, которые ломают один из основных инструментов взлома – свертыш. Но главным элементом устройства такого типа считаются именно сувальды. Эти пластинки крепятся на хвостовике. А между ними специальные пластинки, которые сохраняют сувальды в целости и предотвращают трение. Некоторые производители ставят на них пружины, которые так же затрудняют вскрытие.

За счет чего работает механизм

Вставленный в замочную скважину ключ, упирается в сувальды, выемками цепляясь за прорези в пластинах. Когда его поворачивают, он начинает тянуть их вверх. Если прорези на сувальдах, полностью совпадают с выемками на ключе, то стойка хвостовика будет без проблем пройдена. После чего начинают двигаться ригели. Они и держат дверь в запертом положении. После поворота ключа, механизм приходит в изначальное положение. Если закрыто более, чем на один поворот, все движения будут повторяться столько раз, на сколько оборотов закрыто. Чем больше оборотов нужно сделать для открытия, тем сложнее будет потенциальному взломщику.

Особенности

Приспособления с сувальдным механизмом могут быть навесными, врезными или накладными. Некоторые производители выпускают замки с электротехническим механизмом. Наибольшее распространение получили врезные замки, накладные используются несколько реже. Врезные устройства сувальдного типа открываются с обеих сторон только с помощью ключа. Накладные имеют с внутренней стороны защелку и вертушку, с помощью которых можно открывать или закрывать.

Сувальдные приспособления называют так же сейфовыми. По причине того, что их очень часто устанавливают именно на сейфы. Особенностью устройств такого типа является то, что дверь сейфа выполняет и функцию его стены, соответственно открыть его изнутри нельзя.

В последнее время стали появляться новые варианты изделий. Некоторые из них можно перекодировать, другие выполняются в специальном корпусе, в котором помещается сразу 2 замка такого типа. Подобные изделия дают возможность перекодировать механизм, без замены всего механизма, если вдруг произошла потеря ключей.

В чем особенности ключа

На ключе располагаются специальные накладки. Он может быть одно или двух бородочным. По своей форме, именно из-за бородок, напоминает бабочку. Изготавливается обычно из латуни, намного реже делается стальной ключ. На нем по краям бородок есть выпуклости в таком количестве, сколько сувальд в приспособлении. Каждый паз толкает определенную сувальду. Ключ делается довольно больших размеров, около 10 см. Часто на его головке пишется фирма производитель.

Когда требуется разбор дверной ручки

Процедура сбора и разбора рукоятки нетрудная

Но важно понимать, зачем это делать, перед тем, как разобрать дверную ручку. Возможно, целесообразнее не возиться с данной фурнитурой, а купить аналогичную новую. Основные причины, по которым приходится разбирать ручку:

Основные причины, по которым приходится разбирать ручку:

• Рукоятка перестала работать и хочется ее починить самостоятельно. Надо добраться до требуемой части ручки.
• Нужно смазать движущиеся элементы конструкции для более легкого открывания двери.
• Надо открыть дверь ручкой с замковым механизмом, а ключа нет или он поломался. Для доступа к личинке придется разбирать рукоятку.
• Ручка разболталась и нужно ее подкрутить.
• Надо заменить стертые детали, которые утратили свою привлекательность.

На что обратить внимание при выборе

Главной особенностью, на которую необходимо обратить внимание при выборе, является материал, из которого приспособление выполнено, а также и другие параметры:

1. Корпус. Сторона устройства, которая непосредственно примыкает к двери, должна быть выполнена из закаленной стали. Кроме того, применяется специальная бронированная накладка. Она ставится для того, чтобы высверлить хвостовик было сложно. Даже если у взломщика есть схема, его вскрытие из-за бронированной накладки делается очень трудным, практически невозможным.
2. Сувальды. Чем большее их количество, тем труднее такое приспособление вскрыть. В надежных устройствах устанавливают от 6 до 8 сувальд. Их количество легко посчитать по вырезкам на бородках ключа. Каждая выемка соответствует своей сувальде.
3. Ригели. Они выполняются из крепкой стали, внутри которых устанавливается специальный бронированный стержень, затрудняющий его распил. Накладка на ригели делается из закаленной стали, чтобы затруднить выбивание двери физическим способом. Чем больше стальных частей в изделии, тем труднее вскрыть дверь. Поэтому, несмотря на стоимость, на замке экономить не имеет смысла.
4. Защитные шторки механизма. Это довольно недавнее изобретение в производстве замков. Если ключ будет неправильным, то защитная шторка при повороте опустится и зажмет отмычку внутри, не давая ему выйти ни в одну из сторон.

На что обращать внимание при покупке

Прежде чем купить замок на входную металлическую дверь, стоит познакомиться с его характеристиками. Рекомендуется уточнить класс секретности, разобраться с особенностями конструкции. Тип установки должен соответствовать планируемому уровню защиты

Особое внимание стоит уделить надёжности. Это поможет сделать выбор запорного устройства, которое обеспечит защиту от несанкционированного доступа

Класс секретности

Этот параметр влияет на устойчивость к интеллектуальному взлому. Класс секретности определяется количеством комбинаций, которые необходимо перебрать с помощью отмычек, чтобы открыть засов. Механизм состоит из пластин, дисков или штифтов, которые имеют особое расположение. Чем больше количество комбинаций – тем дольше придётся взломщику вскрывать замок. Это увеличивает вероятность быть обнаруженным.

Существует два официальных класса секретности. Категория А – до 80 000 комбинаций. Такие модели рекомендуют использовать для межкомнатных дверей, дачных калиток, подсобных помещений. Класс Б – более 100 000 комбинаций. На вскрытие такого механизма уйдёт не менее 30 минут, что является недопустимым для квалифицированного взломщика.

Конструкция

Наиболее распространённые модели двух видов – сувальдные и цилиндровые. В сувальдных механизмах за количество комбинаций отвечают пластины, которые расположены в корпусе большого размера. Преимуществом конструкции является простота, надёжность, низкая цена. Недостаток – используется длинный ключ, который вставляется в сквозную замочную скважину. Через это отверстие в помещение могут попасть неприятные запахи, вредные вещества, пыль и уличный шум. Количество пластин сильно ограничено. Надёжными являются модели, в которых их не менее 6.

Цилиндровые модели имеют личинку, в которой находятся запорные штифты. Они расположены в корпусе и регулируются возвратными пружинами. При введении ключа, приводится в движение кулачок, которые открывает ригели. У моделей этого типа большое количество секретных комбинаций, эффективная защита от пыли и внешних факторов. Недостаток – личинка может выбиваться, что требует её усиления. Это приводит к удорожанию конструкции.

Тип установки

Владелец недвижимости может купить накладной замок для металлической двери или врезное запорное устройство. Разница в сложности монтажа и надёжности. Накладную модель просто устанавливать: достаточно прикрутить корпус с внутренней стороны дверного полотна. Крепление не самое надёжное. При динамическом усилии легко получить доступ в помещение. Врезные модели сложно устанавливать. Корпус монтируется внутрь полотна, поэтому защищён от выбивания.

Надежность

Не обязательно выбирать дорогие израильские или итальянские замки для металлических дверей, полагаясь на репутацию производителей из этих стран. Надёжные запорные устройства делают и российские, турецкие, белорусские компании. Для защиты от взлома используют бронепластины, ригели из закалённой стали. Существует 4 класса взломостойкости, которые присваиваются после тестирования в исследовательских лабораториях. Самыми надёжными являются модели 3 и 4 класса.
