Правильное подключение полотенцесушителя

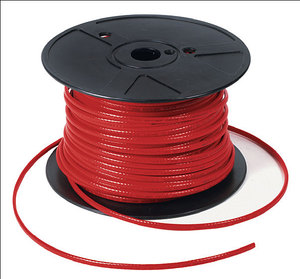

Виды кабельного нагревателя

Греющий кабель бывает двух видов:

Резистивный. Обладает низкой стоимостью. Достаточно прост в монтаже. Обычно применяется в быту для обогрева труб диаметром до 40 мм и для оснащения системы тёплого пола. Принцип работы этого элемента заключается в укладке специальных датчиков и провода по всей длине трубопровода. Датчики реагируют на любые изменения температуры и периодически подключают и отключают систему обогрева.

Укладывать провод можно спиральным и ленточным способом. При помощи алюминиевой ленты он крепится к трубам. Во время монтажа ни в коем случае нельзя допускать его чрезмерного натяжения. Для равномерного распределения тепла можно обмотать провода и трубы алюминиевой фольгой. Также нужна надёжная система теплоизоляции. Для теплоизоляции подойдёт минеральная вата.

Саморегулирующийся. Используется для обогрева труб диаметром больше 40 мм, ёмкостей, кровли, электрощитов, водостоков и прочего. Этот греющий провод представляет собой 2 изолированных проводника находящихся в полимере, который, под воздействием перепада температуры, изменяет сопротивление. Это значит что при снижении температуры воздуха сопротивление полимера снижается и сила тока увеличивается, что приводит к увеличению производимого тепла. При этом не нужны никакие регуляторы температуры и электронные датчики.

Если температура воздуха поднимается, то этот процесс идёт в обратном направлении. Саморегулирующийся греющий кабель имеет длительный срок службы. Экономичность и безопасность кабеля обеспечивается надёжной изоляцией.

Преимущества саморегулирующихся кабелей

• У саморегулирующегося кабеля более высокая устойчивость к скачкам напряжения. В случае если напряжение повышено длительное, время кабель не сгорит.
• Саморегулирующийся кабель можно резать на куски нужного размера. А вот у резистивных фиксированная длина.

Особенности и способы монтажа полотенцесушителя

Электрический полотенцесушитель прикрепляется к стене и подключается к сети через розетку. Нельзя располагать ее над ванной (2,25 м от дна). Если расстояние до чаши составляет менее 60 см, то нужно оборудовать прибор защитой от брызг. Розетка для сушилки должна быть защищена от попадания влаги и обладать запасом мощности.

Работа водяного полотенцесушителя основана на принципе гравитационного насоса. Циркуляция теплоносителя происходит под давлением его массы, поэтому неправильный выбор изгиба или сужение труб может привести к прекращению движения воды. Сушилку можно установить путем бокового, диагонального (косого) и нижнего подключения.

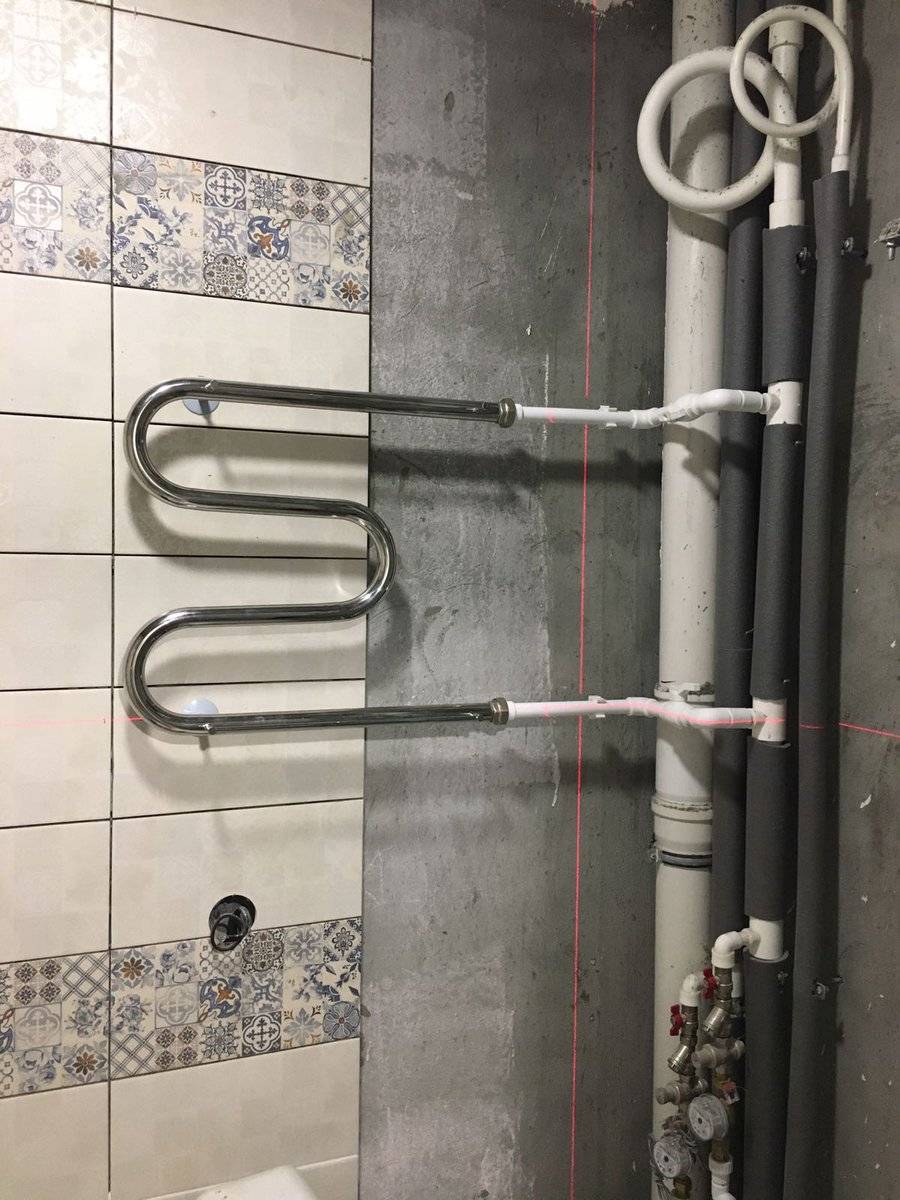

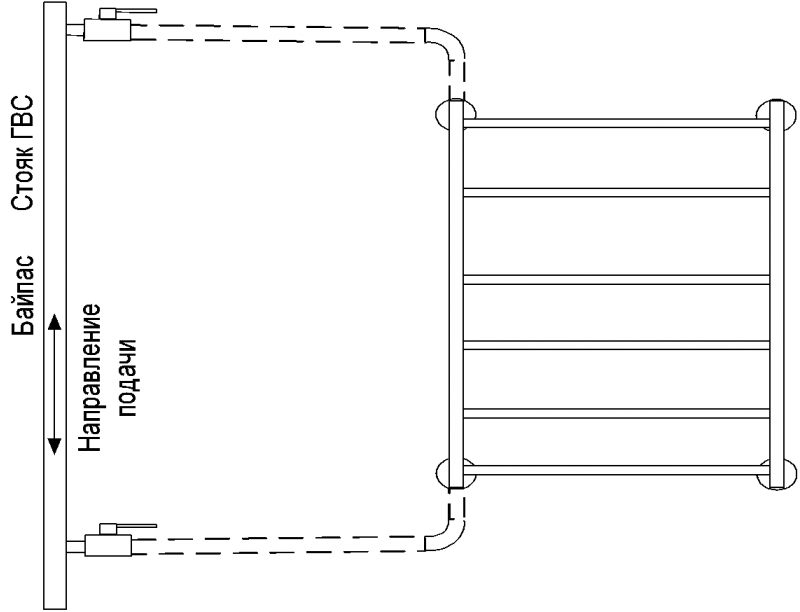

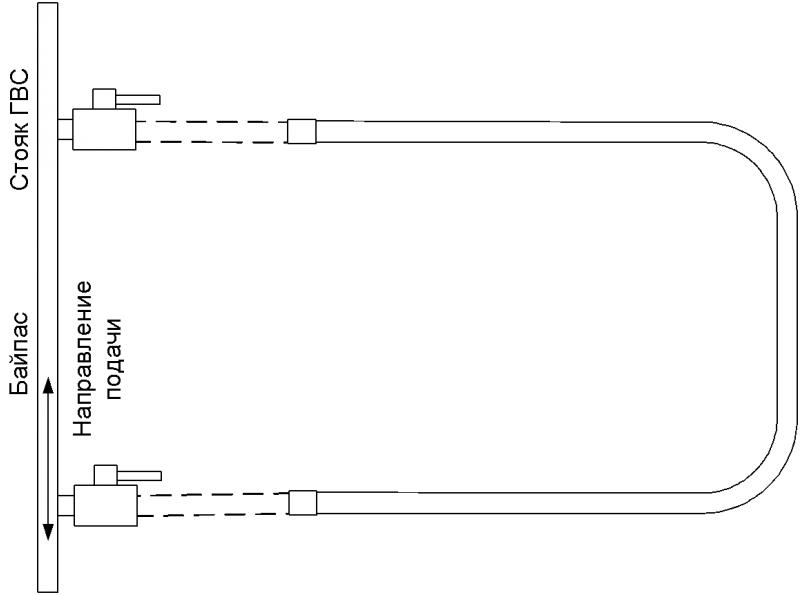

При боковом подключении патрубки подводятся к одной стороне прибора, а при косом — к противоположным (например, к дальнему от стояка верхнему углу и ближнему нижнему). В обоих случаях подача теплоносителя осуществляется сверху.

Если диаметр подводящей трубы более 32 мм, а отдаленность сушилки от стояка не превышает 2 м, то подвод может быть горизонтальным (перпендикулярно к основному стояку). В других случаях нужно усиливать гидравлическое давление за счет правильного уклона: он составляет 2-3 см на каждый метр подводки.

Точки врезки в стояк должны располагаться выше и ниже соответствующих подводов полотенцесушителя. Это позволяет воде двигаться под давлением в общей системе и собственным весом.

Оптимальный диаметр подводки составляет 25 мм для армированных полипропиленовых труб и ¾ дюйма — для стальных.

Если из-за размеров прибора или отсутствия свободного пространства на стене нельзя выполнить боковую или нижнюю подводку, то можно применить альтернативные схемы подключения. При выборе нужно соблюдать принцип гравитационного насоса.

При установке полотенцесушителя нужно соблюдать следующие условия:

Диаметр трубы сушилки должен соответствовать диаметру стояка отопления или горячей воды. Использование более тонкого изделия или сужающих фитингов приводит к нарушению циркуляции воды.

Между подводящей и отводящей трубами устанавливается перемычка (байпас). Она обеспечивает оптимальную скорость движения воды и сохраняет ее температуру за счет разделения общего потока. На участке между байпасом и полотенцесушителем можно установить запорные краны, которые позволят отключать прибор без перекрытия стояка. Перемычка располагается вровень с общей трубой или смещается в сторону сушилки. Диаметр байпаса может быть таким же, как у подвода, либо на 1 типоразмер меньше. Сужение допустимо только при боковом подключении.

Ставить запорные краны до перемычки запрещено. На подводящей трубе и байпасе можно смонтировать трехходовые или шаровые вентили, которые позволят направлять воду в перемычку или нагреватель.

Прибор рекомендуется устанавливать на расстоянии 1,2 м от пола. Проем между змеевиком и облицовкой зависит от его диаметра. Если последний составляет до 25 мм, то расстояние до стены должно быть не меньше 3,5-4 см, а если более 25 мм, то от 5-7 см.

Крепеж полотенцесушителя должен обеспечивать некоторую свободу движения. Жесткие сварные соединения не применяются, т.к. при расширении металлической трубы в швах будут накапливаться микродефекты.

Читайте так же: Как сделать пластиковую трубу для клетки

При установке нужно стремиться уменьшить количество переходников, соединений и изгибов. Каждый из этих элементов является потенциальной точкой протечки.

С байпасом или без

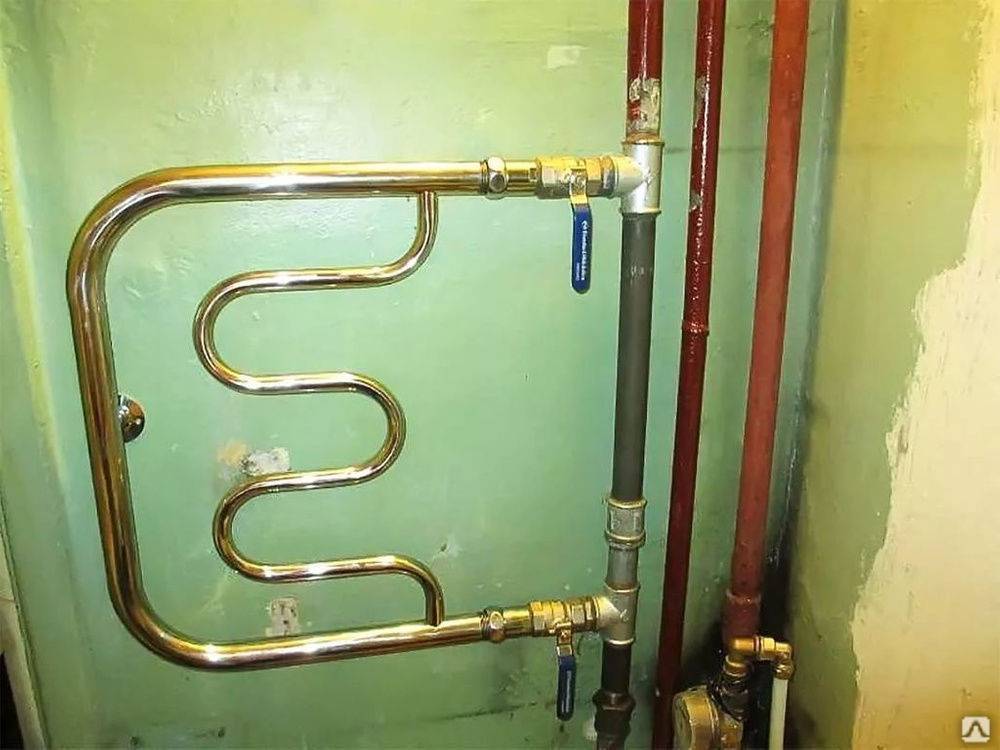

Начнем с того, что такое байпас. Это перемычка между входом и выходом прибора, которая обеспечивает циркуляцию воды при выходе прибора из строя или его отключении.

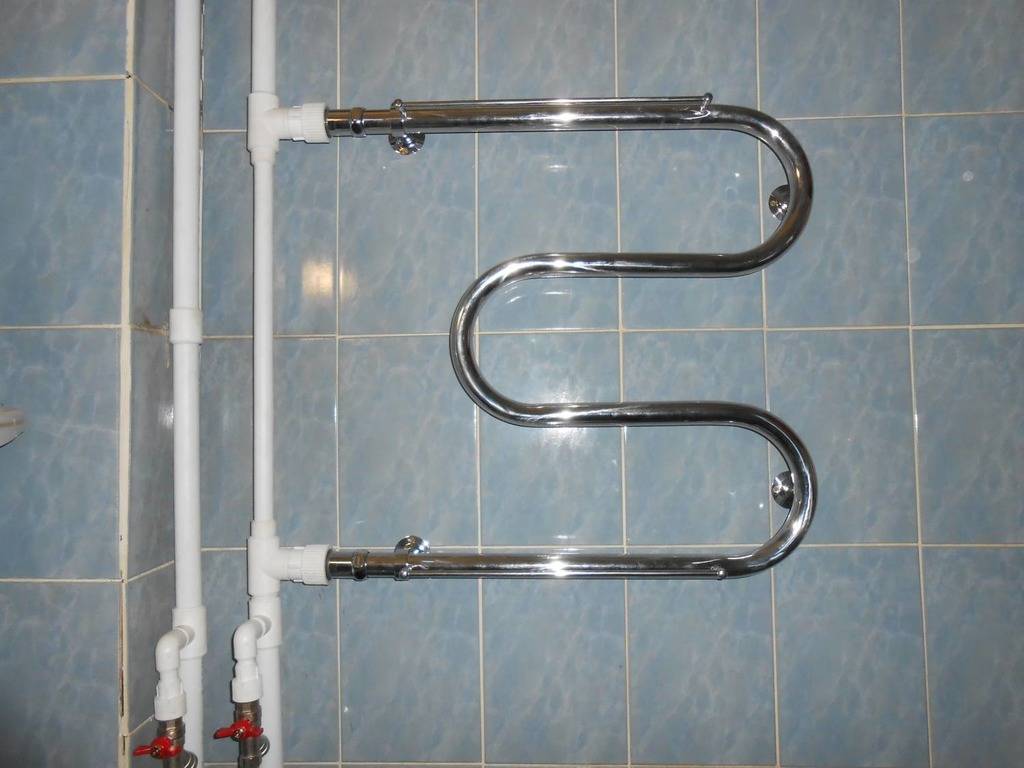

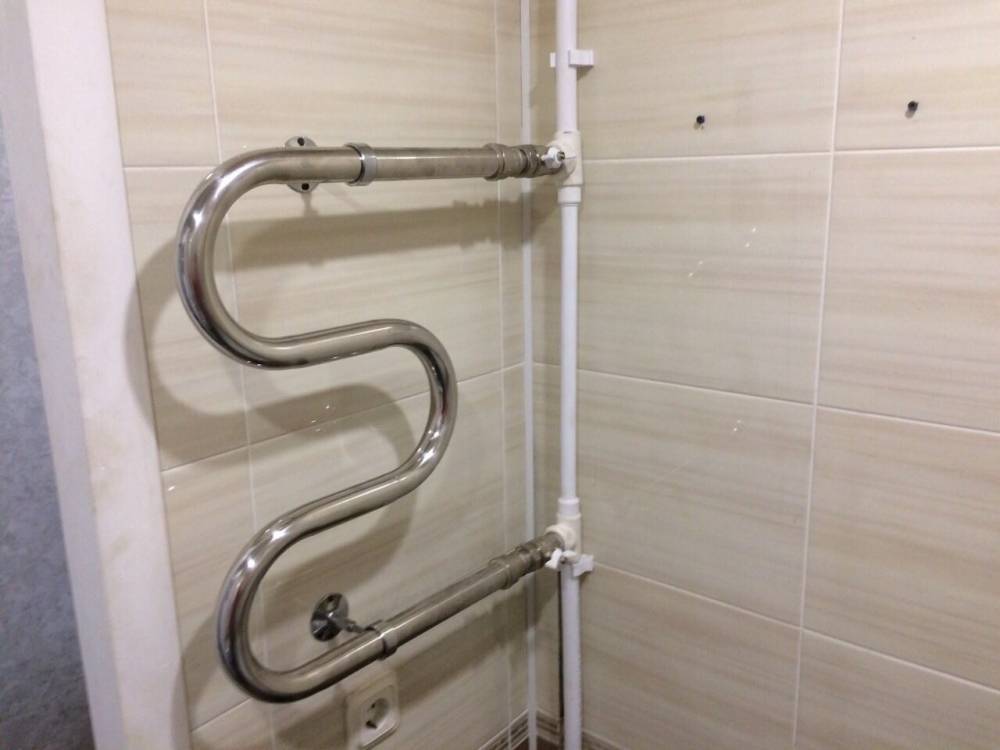

Перемычка между входом и выходом полотенцесушителя и есть байпас

Если с схеме есть байпас, на входе и выходе прибора можно ставить отсечные шаровые краны. Это удобно — можно при необходимости отключить (при ремонте или замене) и не перекрывать весь стояк.

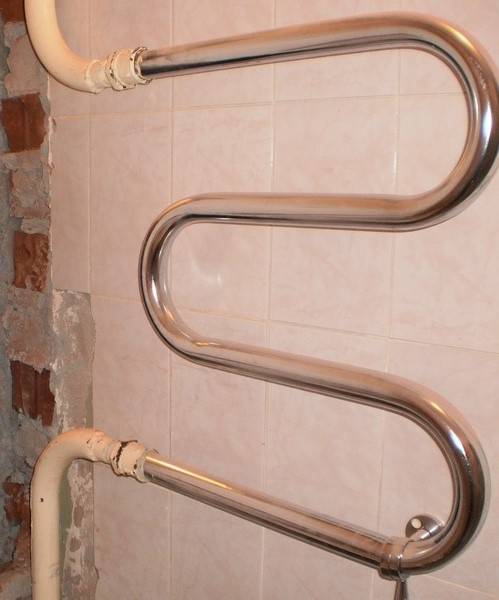

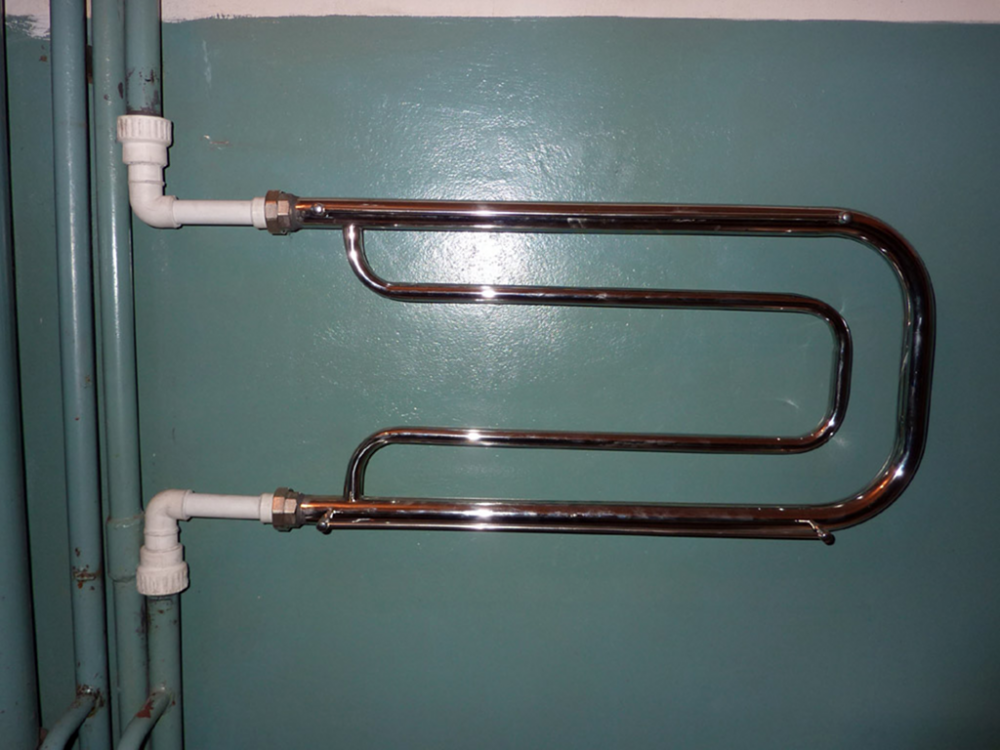

Если такой перемычки нет, никаких кранов ставить нельзя. В этом случае полотенцесушитель — часть стояка, закрывая краны вы полностью перекрываете стояк.

При подключении без байпаса никаких кранов

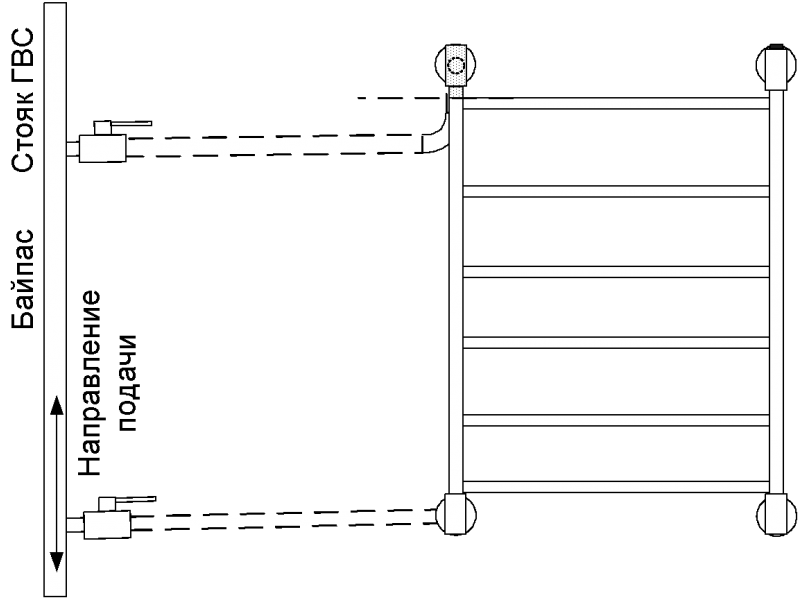

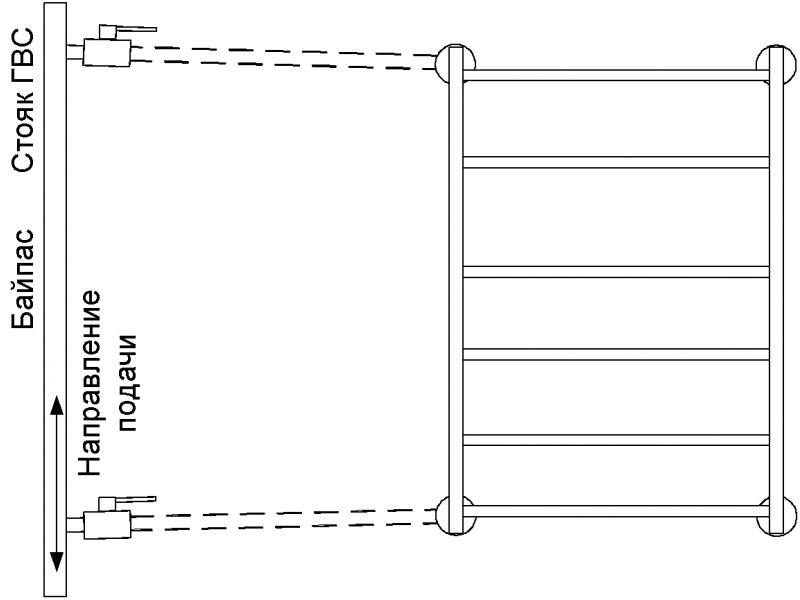

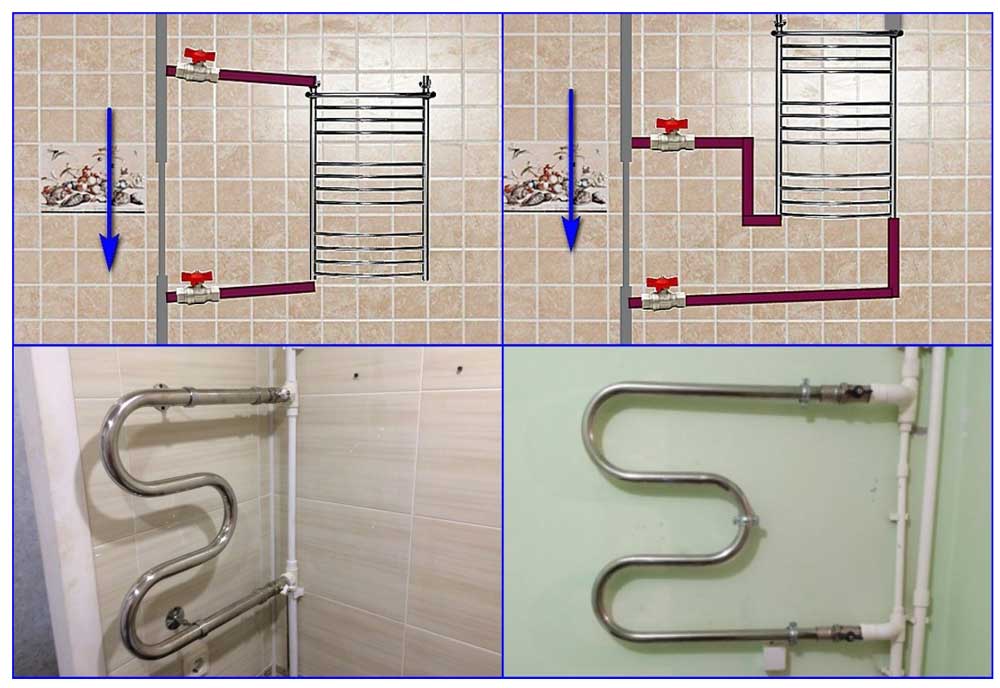

Байпас может быть прямым (как на первом фото в главе) или смещенным (на фото ниже). Смещенную перемычку ставят при верхней подаче теплоносителя для лучшей работы (улучшается циркуляция). При нижней подаче смещение только мешает. Если вы не знаете, откуда подается вода, лучше делайте прямой байпас.

Смещенный байпас при верхней подаче теплоносителя улучшает циркуляцию

Еще байпасы (прямые или смещенные) делают зауженными. Заужение, также как и смещение улучшает циркуляцию, но только в случае с верхней подачей. Заужение делают трубой, которая на шаг меньше основного (если стояк дюймовый, узкое место делают 3/4″). Меньше нельзя. Размер вставки — не менее 10 см.

Еще раз: смещенный и/или зауженный байпас работает только при верхней подаче воды. При нижней он мешает циркуляции. Если не уверены, делайте байпас прямым и незауженным.

Категорически нельзя на байпасе ставить краны. Каждый кран — это потери давления, а значит, он ухудшает циркуляцию всего стояка, вода течет уже не такая горячая. У всех соседей выше или ниже (зависит от направления подачи) заметно ухудшается напор. Иногда он падает и у владельца байпаса с краном. Ко всему, это абсолютно ненужная деталь, которая приносит только вред, а сколько-нибудь заметного улучшения циркуляции в полотенцесушителе не наблюдается. Ну, и кроме того, это нарушение СНиП 31-01-2003 (п 10.6) — вмешательство в общедомовые коммуникации, за что может быть выписан штраф (немалый).

Установка нового полотенцесушителя

Изначально, имея разрешение на замену и перенос полотенцесушителя, для работы своими руками необходимо иметь, кроме основного прибора, ряд инструментов и материалов в виде:

• Крепежных кронштейнов на стену;
• Полипропиленовых труб;
• Аппарата для сварки;
• Лерки для нарезания резьбы;
• Специальных кусачек или трубореза;
• Соединительных фитингов;
• Трех шаровых кранов.

Монтажные работы, которые можно выполнить своими руками, предусматривают несколько этапов их проведения.

1. Демонтаж старой сушилки.
2. Установка кранов на отводах новой сушилки и обустройство байпаса.
3. Сварка труб из полипропилена.
4. Крепление полотенцесушителя.
5. Подключение его к общей системе теплоносителя.

Демонтаж

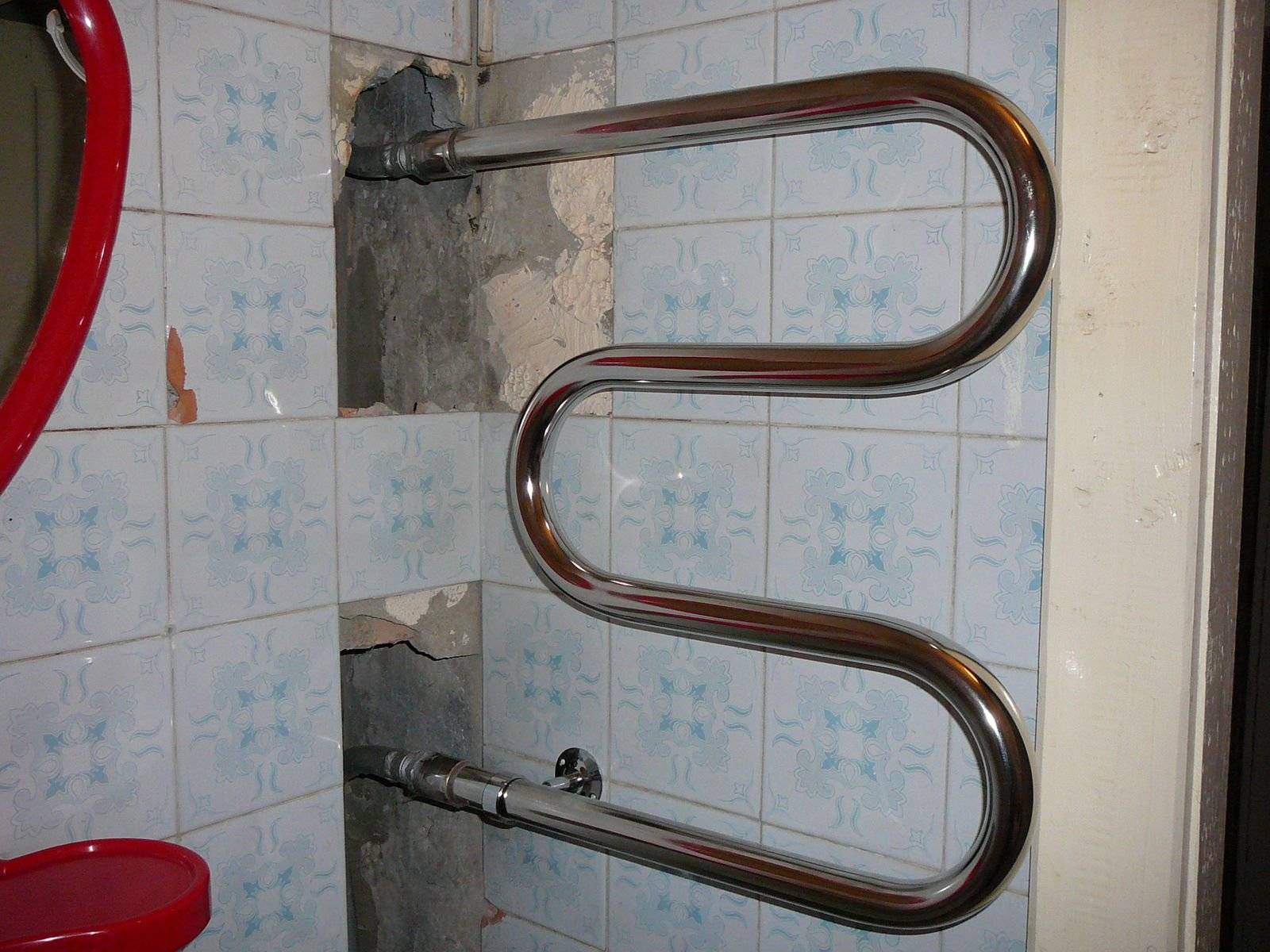

Для демонтажа старого полотенцесушителя нужно изначально из основного стояка слить воду. Для этого приглашают сантехника из ЖЭКа для отключения стояка горячей воды или системы отопления.

1. После слива воды приступают к демонтажу старого оборудования. Его лучше срезать болгаркой. Сначала в нем обрезают нижнюю трубу, а затем верхнюю.
2. Для подстраховки на эту работу лучше пригласить помощника, чтобы он поддерживал старый прибор.
3. После обрезки подводящей и отводящей трубы, старый полотенцесушитель освобождают от креплений и выносят из помещения.

Обустройство основного стояка, подводка труб, монтаж байпаса

1. После снятия старого полотенцесушителя меняется квартирный стояк и трубы всей разводки в квартире на полипропиленовые. Обычно их диаметр составляет 25 мм.
2. На концах обрезанных труб зачищают место среза так, чтобы на них не было заусениц и следов старой краски.
3. Потом, смазав лерку маслом, ее надевают на обработанный край трубы и, проворачивая, нарезают резьбу для установки «американки». Этот фитинг необходим для дальнейшего соединения общей системы с полипропиленовыми трубами.
4. Чтобы предотвратить протекания воды и возможности демонтажа при ремонте, все стыки герметизируют на резьбовых соединениях льняной подмоткой или фум лентой.
5. Если перенос полотенцесушителя осуществляется на другую стенку при помощи полипропиленовых труб, для их соединения понадобиться специальный сварочный аппарат.
6. Уклон трубы делают по тому направлению, как происходит движение теплоносителя.
7. Для надежной герметичности системы, нужно заранее подготовить отдельные соединительные элементы в виде:

• Кранов с полотенцесушителем;
• Кранов с удлинителем;
• Удлинителей с переходником МРН.

Особенности установки основного прибора

Выбрав место на другой стороне стены, куда спланирован перенос нового полотенцесушителя, его закрепляют туда вместе с заранее запакованными кранами. Установку полотенцесушителя нужно производить на подвешивающие кронштейны, чтобы избежать температурных деформаций между стеной и трубой.

Затем к выводным трубам обустраивается байпас, так называемый обводной участок с запорной арматурой. Задача байпаса – обеспечить работоспособность системы отопления или горячего водоснабжения в случае перекрытия подачи воды на полотенцесушитель.

Для обустройства системы подачи и отвода теплоносителя на сушилку, туда, в зависимости от конструктивных решений, подпаивают:

• Угловые фитинги МРВ (муфты с внутренней резьбой);
• Необходимые части труб;
• Тройники;

В системе байпас-стояк устанавливают дополнительный шаровый кран для аварийного перекрытия основного внутридомового стояка. Завершая монтажные работы своими руками, вся система проверяется на герметичность.

Проверка системы

Суть тестирования заключается в проверке магистрали на герметичность. Для этого производится открытие кранов, тем самым выпускается воздух из труб, а контур заполняется водой. Опрессовка проводится под повышенным давлением. При обнаружении проблем, они устраняются и процесс повторяется.

Если испытание прошло успешно, то можно заливать стяжку. После высыхания бетонной поверхности можно начинать укладку плитки.

К сведению! Только, после полного затвердевания стяжки, через 3 — 4 недели, и засыхания плиточного клея, разрешено первый раз включать систему. Температуру нужно поднимать помаленьку, на протяжении нескольких суток.

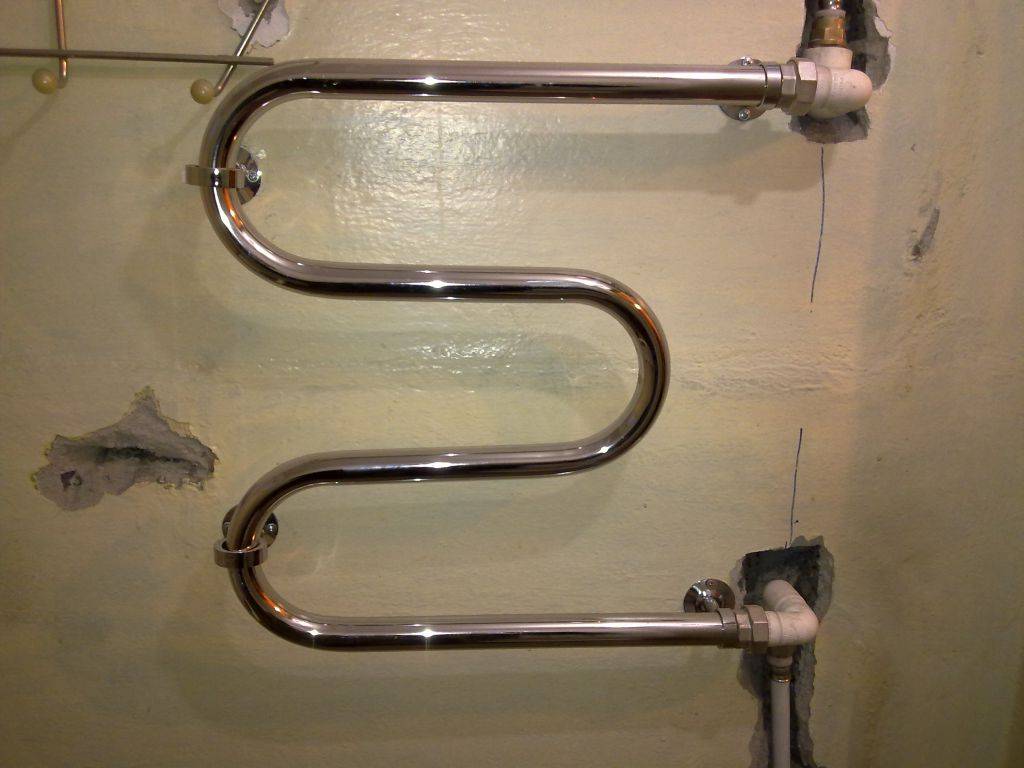

Монтаж нового полотенцесушителя

Как установить полотенцесушитель: стадии

Работы по установке и подключению выполняются в несколько стадий:

• Отсечение подачи воды.
• Снятие старого змеевика. Если он соединен резьбой со стояком — необходимо его открутить разводными ключами. В случае если сушилка приварена к стояку — просто срезаем ее вместе с трубой, применяя турбинку.
• Монтаж шаровых кранов, перемычки.
• Вкручивание крана Маевского в байпас для комфортного развоздушивания системы.
• Разметка на стене карандашом мест под будущие крепления. Выставка горизонтальных отметок при помощи указателя уровня.
• Высверливание отверстия по специальным отметкам и вбивание в них дюбеля.

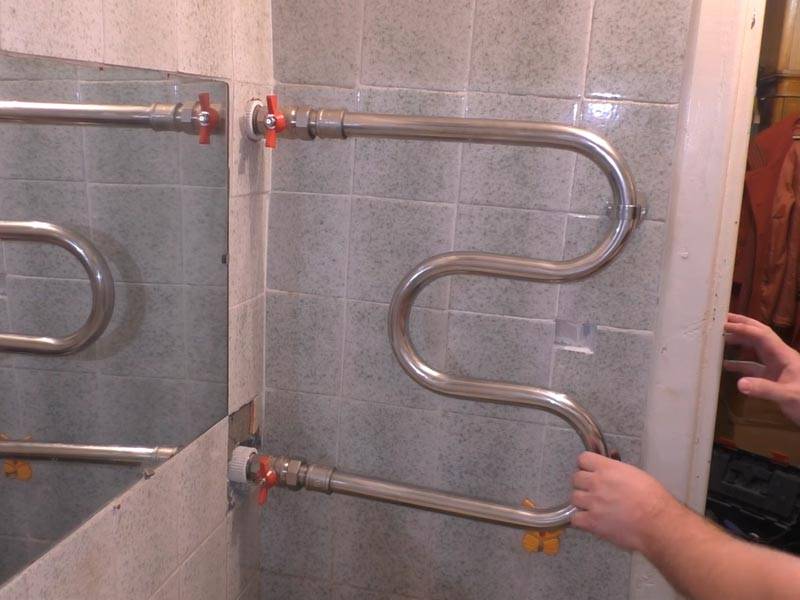

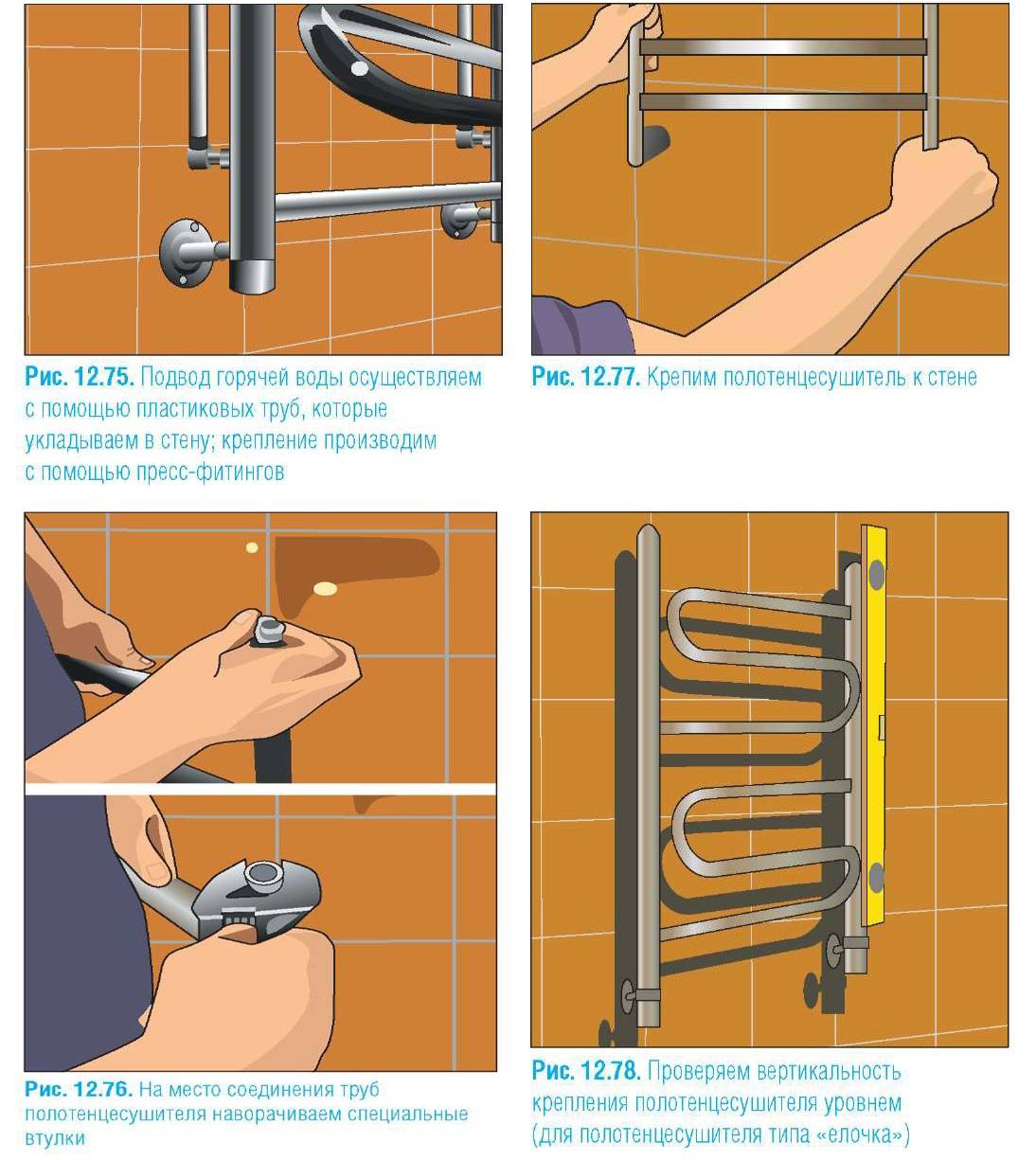

Как установить самостоятельно новый полотенцесушитель

Выставив полотенцесушитель таким образом, чтобы отверстия совпадали, прикручиваем его обычной отверткой. Не забываем при этом выдержать необходимое расстояние от стены до труб. Регулируем его, в случае если есть кронштейн со шпилькой.

Для надежного соединения со штуцерами подачи, а также возврата воды применяем фитинги. Они бывают угловыми или прямыми

Важно уплотнять резьбы паклей, либо иной подмоткой. Можно применять фум для более надежного уплотнения конических резьб

Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм)

Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу. Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек

Устанавливая прибор, задавайте небольшой уклон подводки (от 5 до 10 мм). Затягивайте все накидные гайки, подложив заранее под ключ ткань, дабы не оставались царапины. В торец гайки выставьте специальные уплотнительные прокладки. Затягивать надо плавно и без больших усилий, если возникают сложности при проворачивании ключа — раскрутите соединение, выставьте соединяемые элементы ровно. Накрутив гайку до конца немного обожмите, однако не переусердствуйте, дабы не сорвать резьбу. Завершив сборку, можно подавать воду в полотенцесушитель. Открывайте подачу воды плавно. Чуть-чуть приоткройте клапан на перемычке для того, чтобы выпустить из труб воздух. Когда начнет капать вода можно закрывать. Хорошо осмотрите, прогладьте рукой все резьбовые соединения и сварные швы для обнаружения протечек.

Уплотнение резьбы

Какой полотенцесушитель выбрать

Основной критерий, которым руководствуются при выборе прибора, — доступ к какой-либо из домовых сетей. При наличии систем электроснабжения, центрального ГВС и отопления, можно подключить любой вид полотенцесушителя.

Водяные

Это наиболее распространенные устройства. Их преимущества:

• экономичность, отсутствие затрат на электроэнергию;
• высокая теплоотдача;
• дополнительное или основное отопление;
• надежность и долговечность при условии, что модель качественная.

Но есть и существенные недостатки, которые ограничивают применение водяных сушилок:

• не работают при отсутствии отопления или ГВС;
• нужна жесткая привязка к стояку;
• не регулируется температура нагрева;
• при монтаже требуются знания сантехники.

Причинами неэффективной работы или протечек могут стать некачественный прибор, непрофессиональная установка, удаленность от стояка, частые гидравлические удары, блуждающие токи.

Электрические

Технические характеристики этих полотенцесушителей зависят от того, какой элемент используется для нагрева. В приборах с ТЭН максимальная температура и мощность намного выше, чем с греющим кабелем. Но из-за большого расхода электроэнергии эксплуатация их обходится дороже.

Ценные качества электрических моделей:

• не зависят от горячего водоснабжения и отопления;
• устанавливаются в любом удобном месте;
• возможна регулировка температуры, в некоторых моделях предусмотрен таймер;
• не требуется профессиональный монтаж и разрешение на подключение;
• минимальный риск протечек;
• могут функционировать совместно с системой «умный дом».

Отрицательные стороны:

• более дорогая цена, чем водяных;
• для эксплуатации требуется качественная проводка и установка УЗО;
• дополнительный расход электроэнергии;
• при выходе из строя нужно менять нагревательный элемент.

Комбинированные

В полотенцесушителях этого типа тепло продуцируется как электрическим нагревателем, так и горячей водой из системы отопления или ГВС. При отключении или ремонте коммуникаций прибор переводится на электропитание, а в отопительный сезон — в режим обогрева жидким теплоносителем.

Комбинированные конструкции практичны, обладают достоинствами водяных и электрических сушилок. Хотя устройства не относятся к дешевым, свою нишу среди потребителей они завоевали.

Подключение водяного полотенцесушителя к ГВС или центральному отоплению

Полотенцесушители можно подключать к системе горячего водоснабжения (ГВС) или отопления. Первый вариант позволяет сушить банные принадлежности в течение всего года, т.к. горячая вода не отключается на теплый сезон. Трубы сушилки нагреваются только при расходовании теплоносителя, поэтому за ночь прибор полностью остывает.

Нагреватели из меди и латуни должны иметь маркировку, что они гальванизированы и подходят для стояков водоснабжения.

Монтаж в стояк

Врезка сушилки выполняется в такой последовательности:

Подготовка материалов и инструментов. Для установки водяного нагревателя потребуются разводной ключ, «болгарка», плашки для нарезки резьбы, низкоскоростная дрель, телескопические кронштейны, дюбели и шурупы, краны типа «американка», кран Маевского (для сброса воздуха), прямые и угловые фитинги (в зависимости от типа соединений), герметик и уплотнитель для стыков. Сама система собирается из полотенцесушителя, байпасной перемычки и нескольких патрубков, длина которых подбирается в зависимости от схемы и расположения прибора.

Демонтаж старого оборудования. Работы по снятию старого устройства и/или установке нового потребуют разрешения от управляющей компании (УК). Ее сотрудник перекрывает общий стояк ГВС или отопления на регламентированное время. При наличии старой сушилки ее снимают с резьбовых соединений или срезают, а затем снимают с креплений (кронштейнов). Если прибор только планируется установить, то в стояке вырезается промежуток, который чуть больше ширины нагревателя.

Подготовка отводов и перемычки, укладка плитки. На отводы после байпаса монтируются шаровые краны. Закрепить систему можно и до отделки помещения, но в этом случае к расстоянию до стены прибавляется толщина клея и плитки.

Разметка под крепления. Она выполняется с учетом уклона отводов, горизонтального положения нагревателя и расстояния между ее частями. После проверки разметки можно сверлить отверстия, ввинчивать дюбели и устанавливать кронштейны.

Устанавливать сушилку для полотенец рекомендуется при капитальном ремонте квартиры или замене водяного стояка. Это позволит выбрать более надежные варианты материалов и удобную схему подключения.

Самостоятельная установка простой конфигурации

Установка змеевика выполняется после завершения подготовительных работ. К готовым отводам подсоединяются патрубки, уголки и фитинги. Каждое соединение уплотняется фум-лентой или силиконовой прокладкой.

Монтаж полотенцесушителя выполняется одновременно на отводы и установленные кронштейны. Прибор закрепляется с помощью шурупов.

По окончании работ система тестируется на работоспособность и герметичность. Стояк ГВС или отопления временно открывают, заполняя нагреватель водой. Если подключение выполнено правильно, то она свободно циркулирует в системе, стыки не промокают, а металлическая поверхность остается горячей.

Перед тем как монтировать систему своими руками, стоит посмотреть обучающие видео с инструкцией по установке сушилки (пошагово и со всеми фитингами).

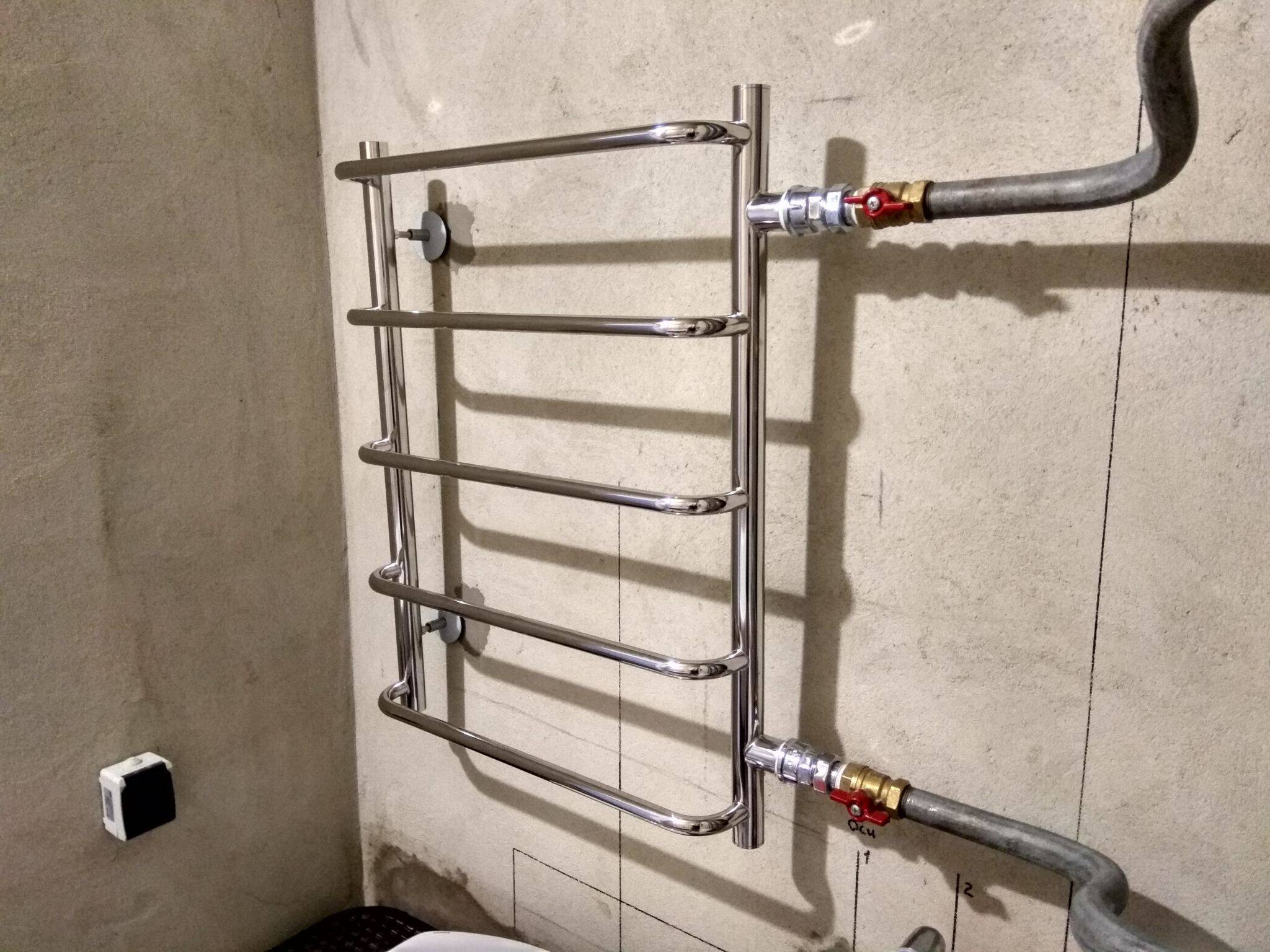

Технология работы с моделью «Лесенка»

Для полотенцесушителей типа «лесенка» используются преимущественно боковая и диагональная схемы монтажа. При нижнем подключении можно установить на отводы поворотные уголки и дополнительные патрубки, которые позволят подвести трубы сбоку.

Врезка в централизованную отопительную систему

Врезку в систему отопления можно выполнить только вне холодного сезона. Для этого придется получить разрешение управляющей компании, перекрыть стояк и слить холодную воду.

Для подготовки отводов лучше пригласить мастера из УК. Наличие документа с перечнем выполненных работ позволит снять с себя ответственность при возникновении аварии. Риск протечек на самом полотенцесушителе минимизируется запорными кранами после байпаса.

Существенный недостаток врезки в систему отопления — отсроченная проверка герметичности.

Стоимость замены полотенцесушителя

Расходы на замену полотенцесушителя складываются из многочисленных факторов, имеющих значение и озвучить тариф профессиональному сантехнику удастся только по завершению осмотра объекта, включая такие работы как:

• заменаполотенцесушителя;
• монтаж перемычки;
• монтаж перемычки с заменого стояка;
• монтаж перемычки с переносом стояка.

Если делать весь процесс самостоятельно, то затраты будут такими:

• полотенцесушители водяные от 3 000 до 71 000 тысяч рублей;
• электрические полотенцесушители от 2500 до 15000 тысяч рублей;
• комбинированные от 4000 до 25000 тысяч рублей;
• американки 63−117 рублей/штука, трубы полипропиленовые диаметром 20 мм 19,96−32,72 руб/м, 25 мм — 30,24−53,93 руб/м;
• монтаж полотенцесушителя с байпасом 4500 рублей

Используя современные материалы и запорную арматуру, можно регулировать работу этого теплового прибора, легко производить его замену или ремонт.

При отсутствии опыта, лучше доверить эту работу профессионалам для гарантии качества установки и дальнейшей беспроблемной эксплуатации полотенцесушителя в ванной комнате.

Подготовка

Процедурная часть

Замена полотенцесушителя — задача ординарная. Осложнения возникают при изменении схемы подключения и/или расположения. Помимо технических, решают организационно-правовые вопросы. Вариант системы определяет возможности жильцов:

1. Индивидуальное автономное отопление позволяет проводить работы без согласования, в удобное владельцу время.
2. Подсоединение к теплоснабжению (ТС) многоквартирного дома ограничивает замену в холодный сезон без веских причин: аварийных протечек, отсутствия циркуляции.
3. Подключение к линии горячего водоснабжения (ГВС) квартиры допускает временную остановку водоснабжения, но также требует обращения в управляющую компанию.

Самостоятельно отключать ТС, ГВС, сливать воду во втором, третьем случаях- нельзя. Самовольные действия могут привести к завоздушиванию, разбалансированию, размораживанию системы. Не исключено затопление соседей, если стояковый вентиль не держит, придется перекрывать подачу на весь дом, что опасно зимой. Отвечать за последствия вам.

Вышесказанное характерно советским типовым панельным сериям, где краны, отсекающие сушилку от общей ветки, не устанавливались. Например, ванная комната хрущевки оснащалась простой гнутой моделью, врезанной напрямую в трубу отопления без перемычки.

В новостройках обычно предусмотрен байпас, краны перед полотенчиком, поэтому ремонтировать или менять можно без оглядки на соседей. За отсутствием арматуры, избежать проблем поможет взаимодействие с управляющей компанией:

• Необходимо подать заявление в контору УК с просьбой разрешить замену полотенцесушителя ванной. Документ должен быть зарегистрирован.
• Получив положительный ответ, связаться с диспетчером жэка, договориться о времени проведения работ.
• После выполнения замены приглашают представителя УК для контроля соответствия ремонта разрешению.

Алгоритм подразумевает услуги сторонней фирмы. Обслуживающая компания может обойтись своими силами, тогда в заявлении просят заменить водяной полотенцесушитель на приобретенный новый, указав причину: прибор потек, не греет. Поменять сушилку проще летом во время капитального ремонта внутридомовых сетей, стоимость демонтажа и установки включена в обязательные платежи на капремонт.

Нанятый исполнитель должен предоставить выписку из Единого Реестра СРО, удостоверяющую право производить работы. Желающим самостоятельно заменить прохудившийся змеевик на нержавеющий образец или эргономичную лесенку все равно придется договариваться с жэком о перекрытии стояка.

Однако перечисленные действия изменяют проектную схему теплоснабжения или ГВС, оказывают влияние на сетевые параметры, поэтому необходимо согласование инженерной службы управляющей организации.

Зачастую в жэке предлагают договориться с сантехником в частном порядке, возлагая последующую ответственность на жильца. Вы, в праве потребовать официальный обоснованный отказ со ссылками на нормативы.

Во избежание разночтения статей жилищного кодекса, изучите региональные документы о порядке переустройства. Несколько примеров, показывающих трактовку термина «переустройство»:

Помните! Переделывать самовольно нельзя. Чревато предписанием привести схему к первоначальному виду.

Рекомендуется оповестить жильцов о планируемом отключении.

Технические мероприятия

Заранее узнайте у старшего дома у кого хранятся ключи от подвала, чердака, чтобы обеспечить доступ ремонтников. Перекрывает линейную арматуру персонал дэза или специализированной фирмы.

При тупиковой разводке ГВС достаточно отключить квартирную линию. Циркуляционные схемы требует перекрытия всех стояков, входящих в группу.

Неисправность вентилей вынуждает отключать здание, при открытой схеме теплоснабжения (забор горячей воды из отопительной магистрали) задвижки находятся в элеваторном узле.

Подключение к ТС с нижней разводкой требует перекрытия обратки и подачи в подвале. Верхняя разводка позволяет отсечь ветку, закрыв краны на крыше и внизу.

Слесари выполняют опорожнение трубопровода через сливную арматуру или заглушки, как правило в канализацию. Стояк ТС при верхней подаче сливают, открыв воздушник на крыше, сброс при нижней подаче сопровождается «зависшей» водой, образованием воздушных пробок.

Необходимый объем сброса зависит от типа разводки, этажа, определяется сантехниками. При тупиковой однотрубной разводке с циркуляционным стояком спуск можно осуществить через смеситель ванной.

Подготовительный этап

Замена полотенцесушителя предполагает, помимо приобретения инструментов и материалов, провести ряд небольших подготовительных работ (перед непосредственным демонтажем уже отработавшей свой ресурс установки, дабы затем надежно и легко произвести монтаж новой конструкции):

1. Оформить или пробить все необходимые под новую установку канавки (штробы), т.к. этот процесс обычно занимает не малое количество времени, а выполненный заблаговременно − значительно ускорит впоследствии основные монтажные работы.
2. Раздробить или расширить участок стенки (либо бетонной плиты) около пристенных труб, входящих в нее. Это нужно чаще всего для того, чтобы затем беспрепятственно вварить или нарезать резьбу для соединения металла с пластиком посредством переходных соединительных фитингов.
3. Сделать герметизацию в местах соединений шаровых кранов с полотенцесушителем, а также переходных муфт (с пластика на металл) с удлинителями.
4. Тщательно и очень внимательно упаковать металлические резьбовые соединения, чтобы впоследствии не пришлось производить их перепаковку, которая потребует повторного слива воды из магистрали.

Помимо прочего, замена полотенцесушителя требует предварительно посчитанной финансовой сметы (с учетом расхода материала и работ), а также оформления разрешающих документов в случае переноса конструкции подальше от стояка.

Самостоятельный перенос конструкции, предназначенной для сушки полотенец, на отдаленное расстояние запрещен, потому что это влечет за собой снижение напора жидкости в отопительной системе дома, а полотенцесушитель будет хуже работать, т.е. обогревать помещение. Получить же разрешение в письменном виде можно в ЖЭКе после утвержденной вашей сметы.

Перед началом всех основных работ по демонтажу и монтажу конструкции нужно обязательно слить воду в стояке посредством уведомительного письменного запроса-заявления об отключении системы подачи горячей воды в ЖЭК, который, в свою очередь, должен будет направить к вам на выполнение всех законных действий своего специалиста. Как правило, процедура замены полотенцесушителя платная и осуществляется только после завершения отопительного сезона.

Схема 1

(Боковое или диагональное подключение, незауженный несмещённый байпас)

Данная схема обеспечивает подачу теплоносителя в верхнюю часть и выпуск остывшего теплоносителя обратно в стояк снизу. Циркуляция через полотенцесушитель обеспечивается только гравитационным напором остывающей в нём воды.

Боковое подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональное подключение лесенки, работающее на естественной циркуляции, без заужения и без смещения байпаса

Диагональный вариант подключения полотенцесушителя не имеют никаких преимуществ перед боковым.

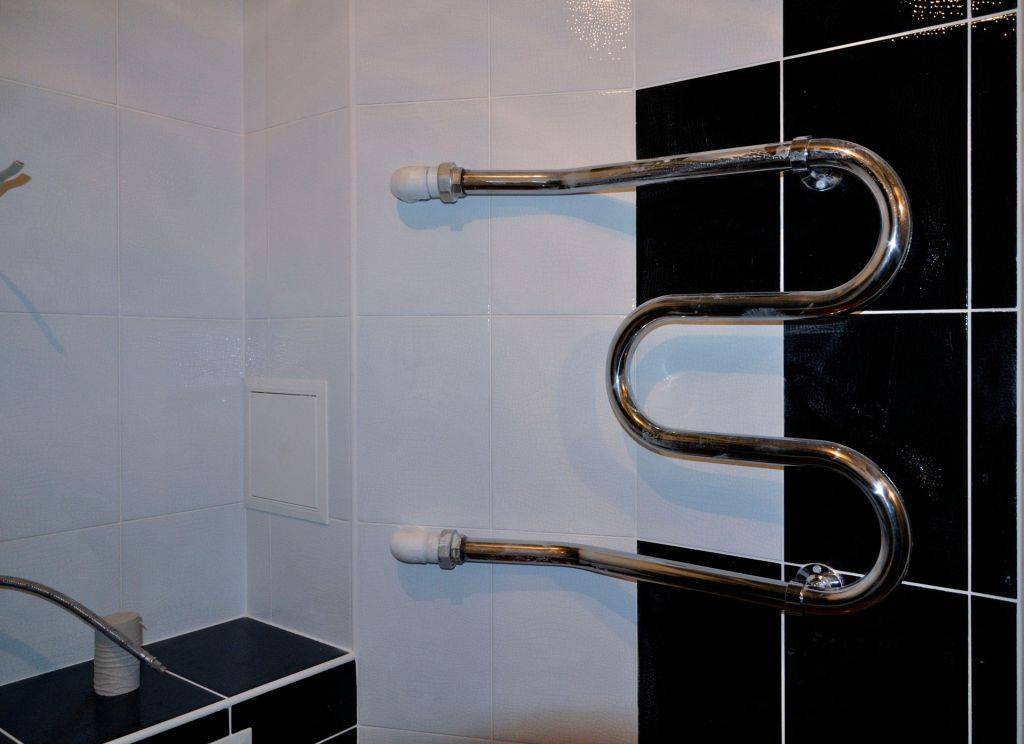

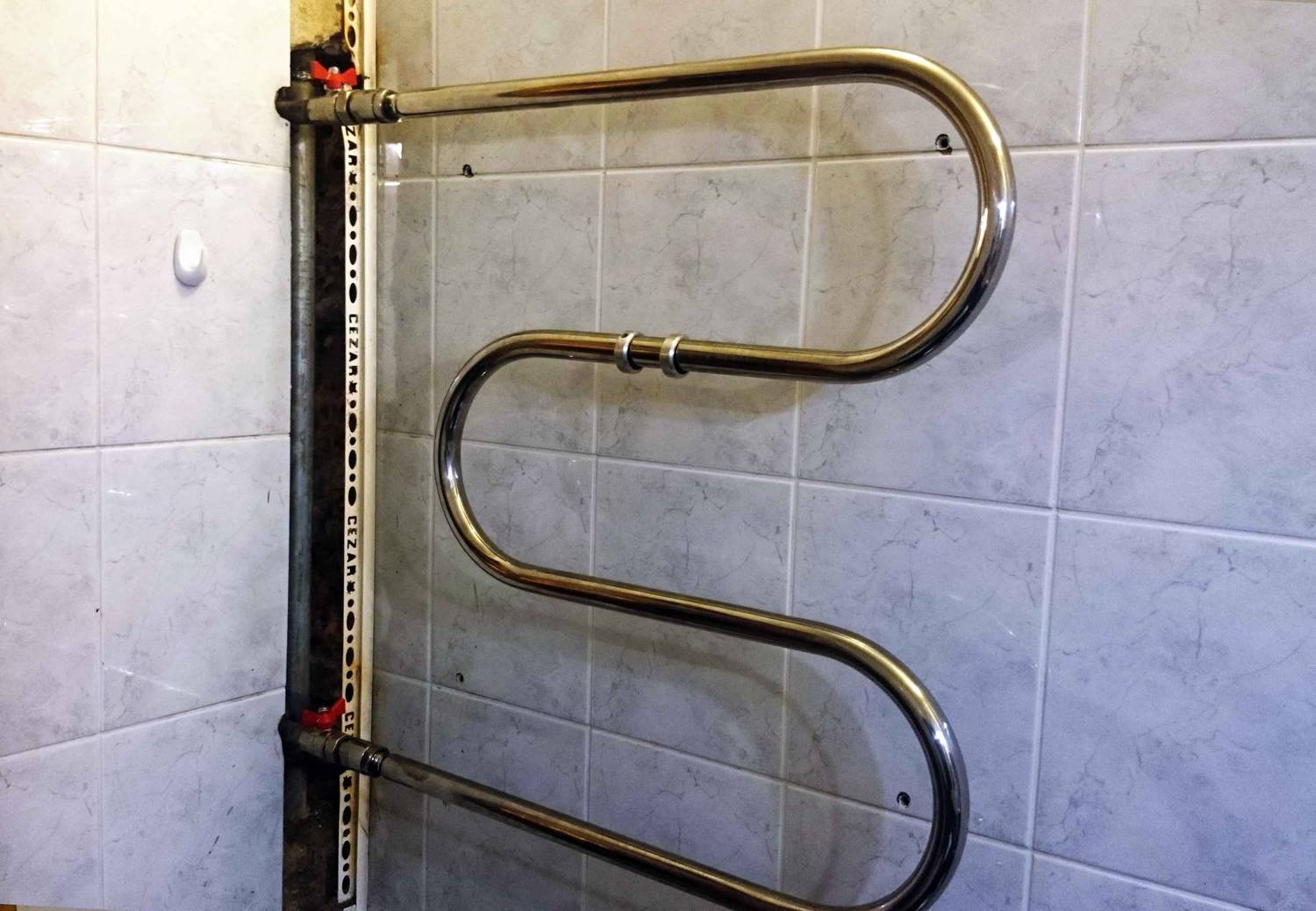

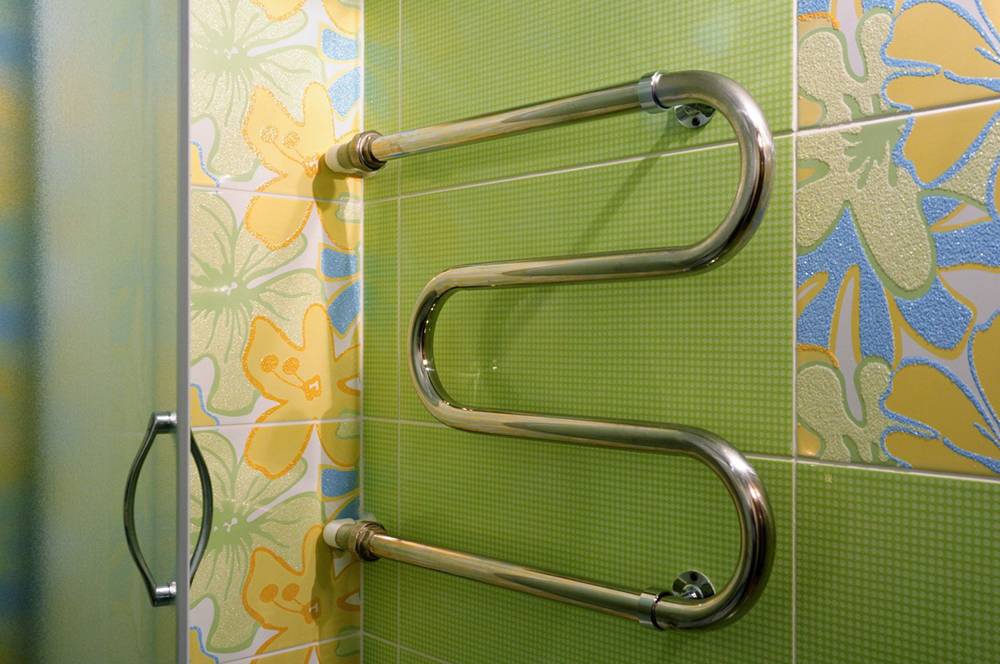

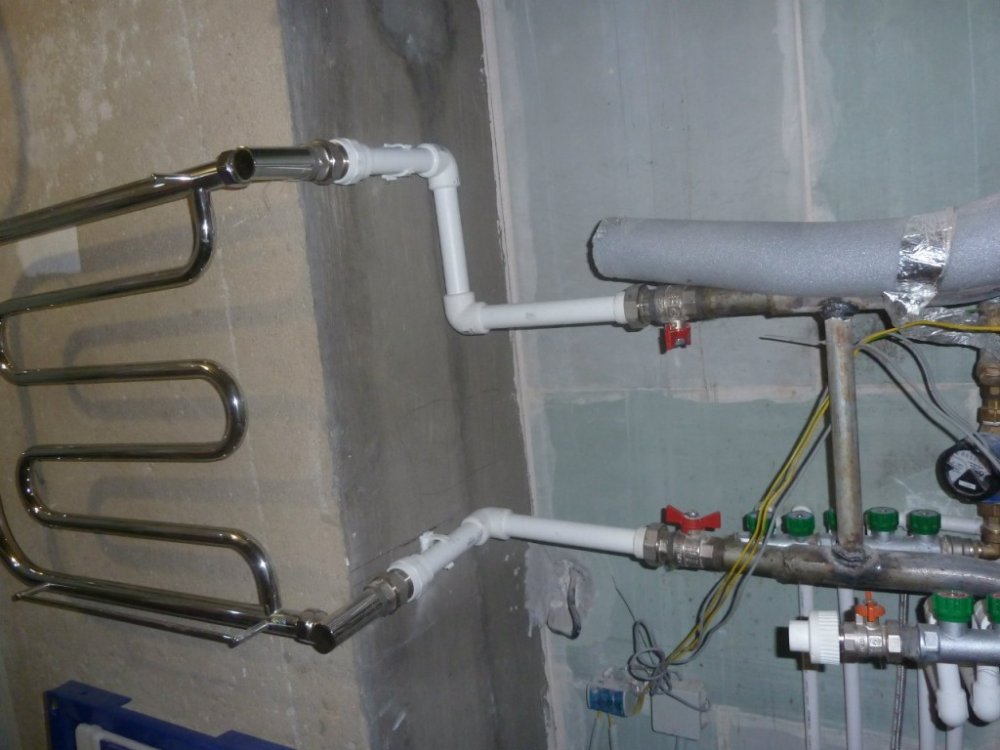

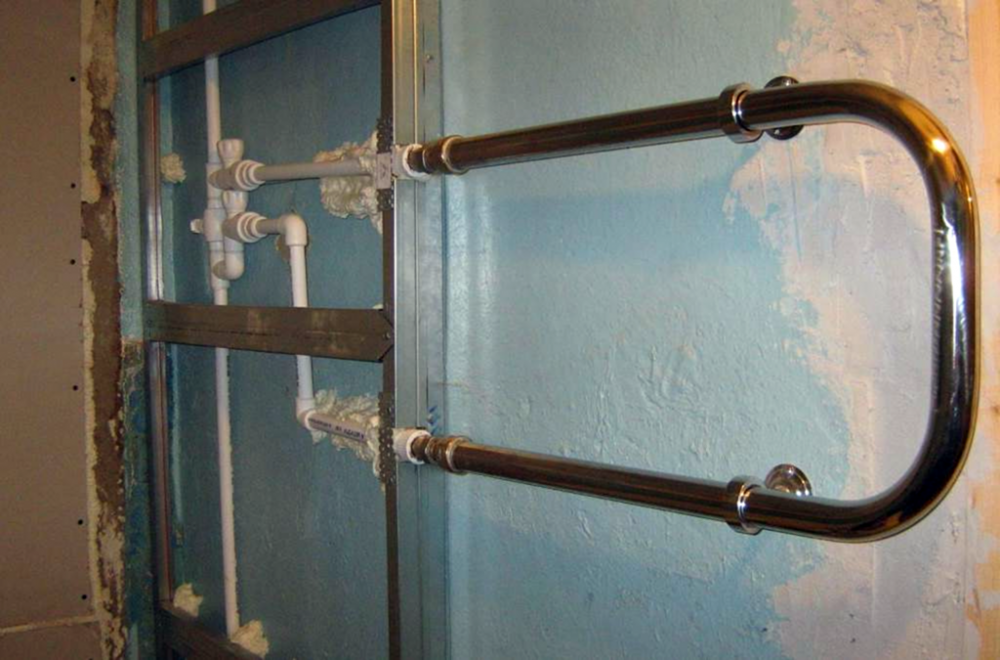

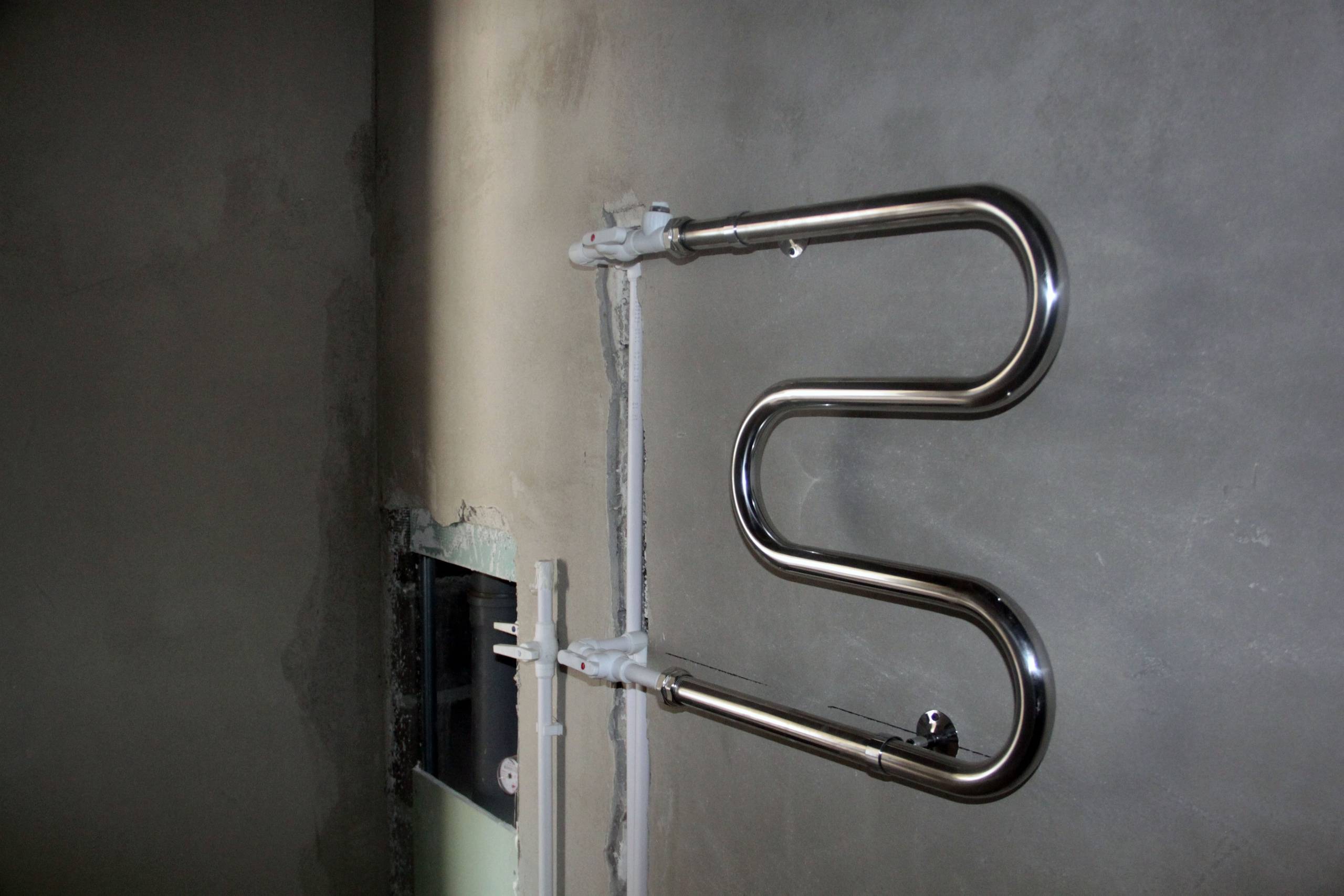

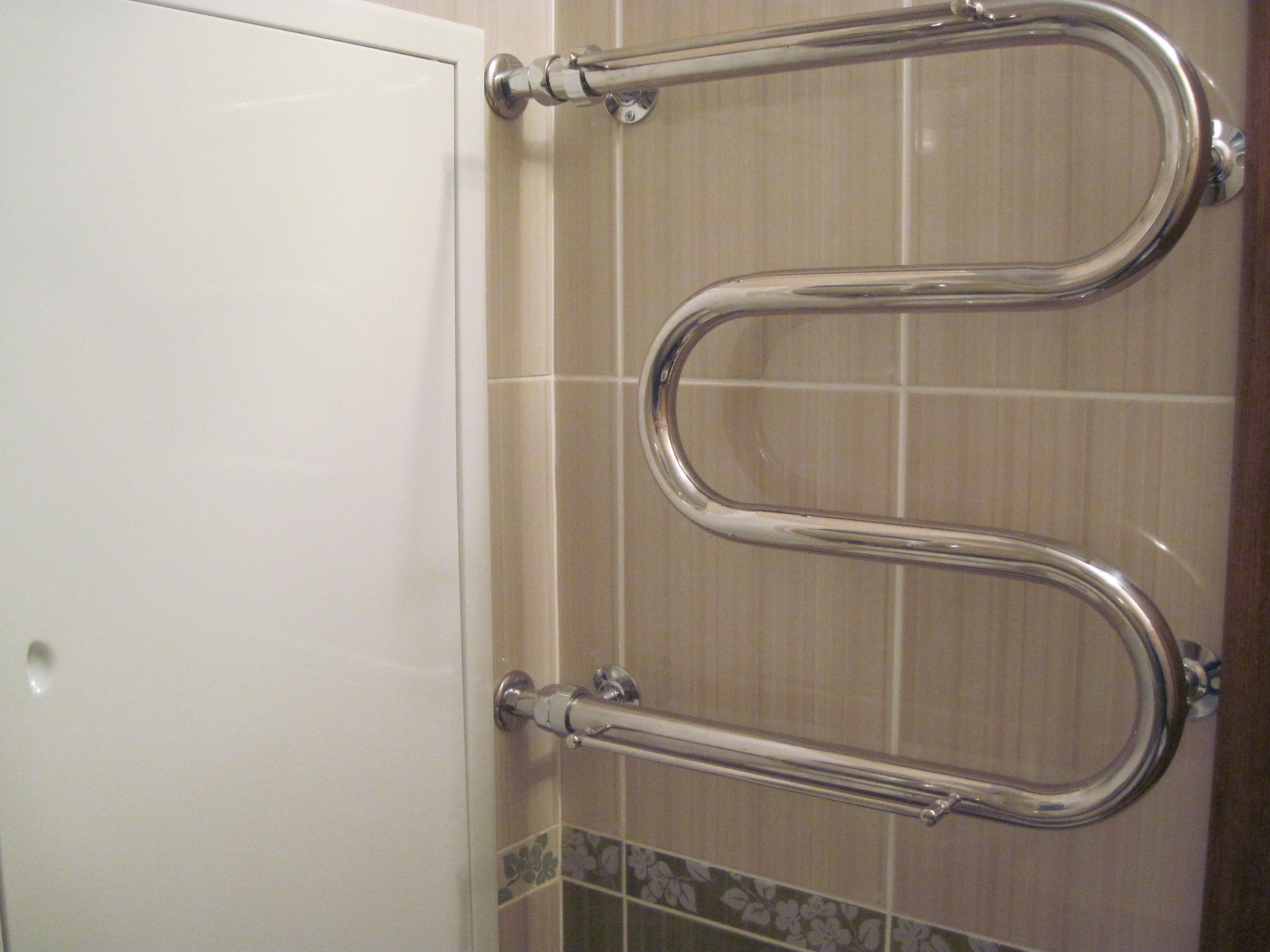

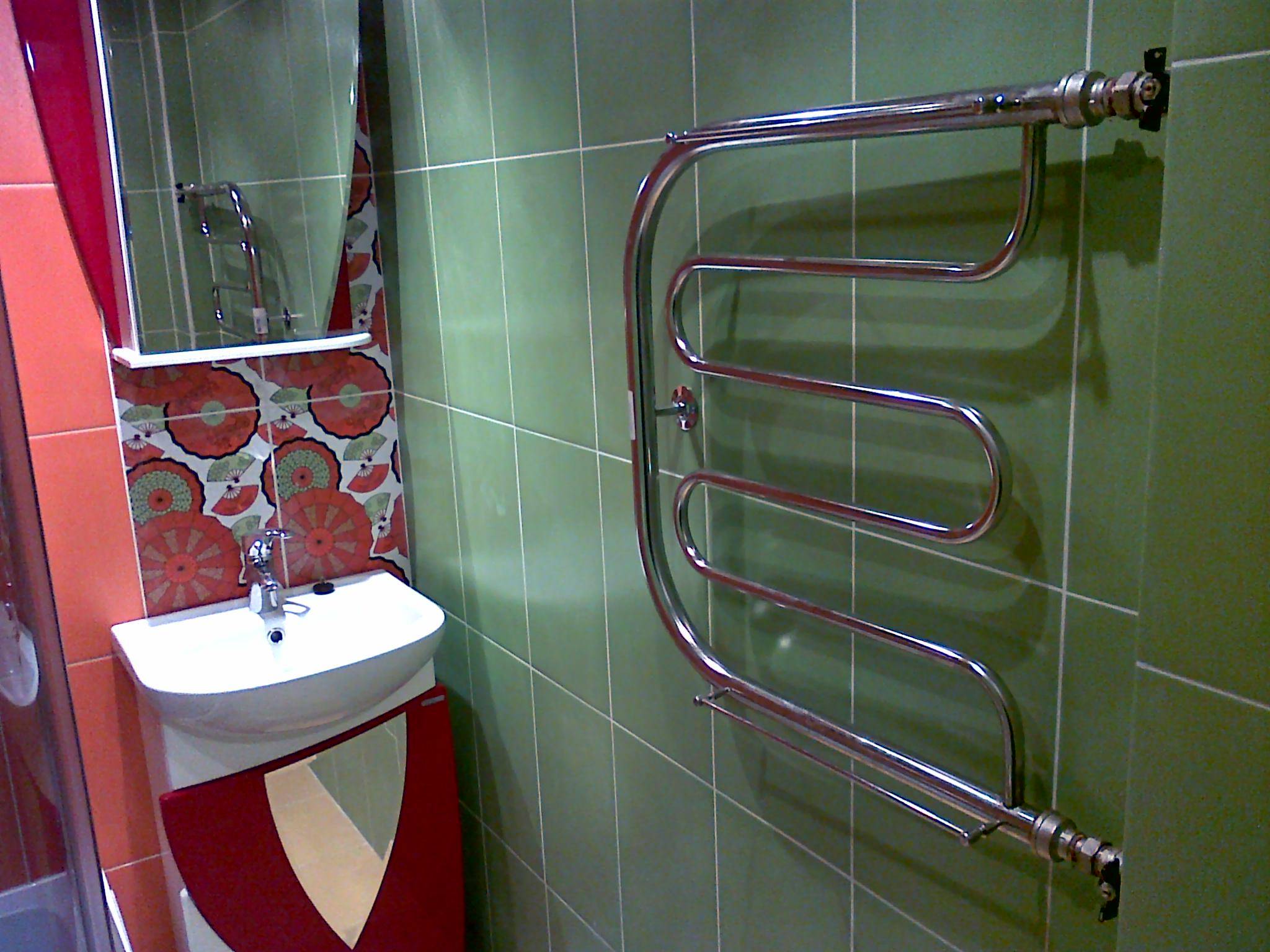

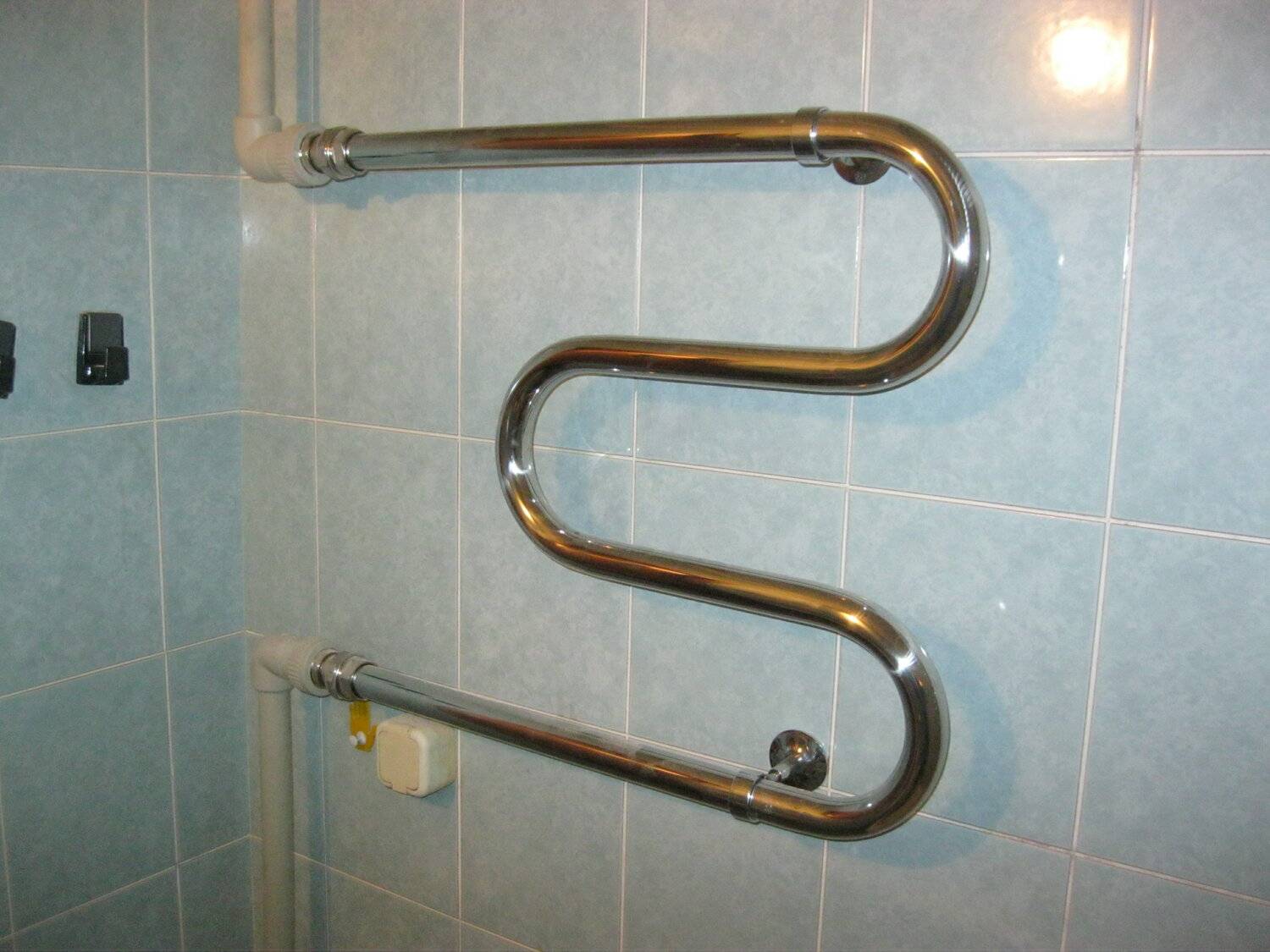

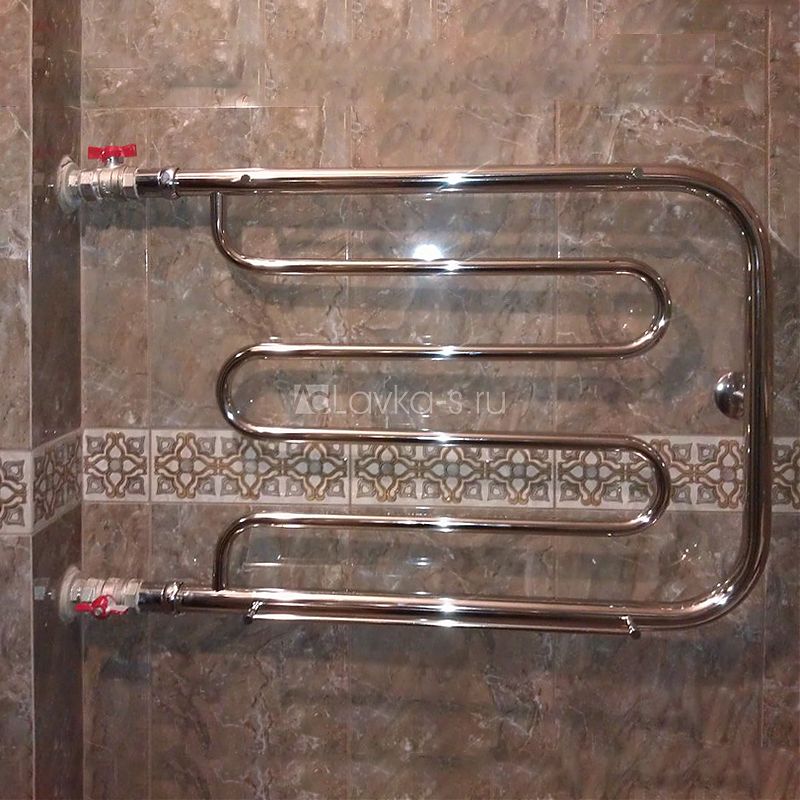

Боковое подключение П/M-образного полотенцесушителя, работающее на естественной циркуляции, без заужения и без смещения байпаса

Эта схема подключения – универсальная:

• Работает при любом направлении подачи в стояке.
• Не зависит от скорости циркуляции в стояке.
• Не требуется стравливание воздуха из полотенцесушителя после отключения воды.
• Удалённость от стояка – вплоть до 4-5 метров.

Условия работоспособности схемы:

• Нижний отвод стояка должен быть ниже низа полотенцесушителя или наравне с ним, а верхний отвод стояка – выше верха прибора или наравне с ним.
• При нижней подаче между отводами однозначно не должно быть никакого заужения. Оно будет препятствовать работе полотенцесушителя вплоть до полной неработоспособности! При верхней подаче допустимо в заужение байпаса на один шаг диаметра стояка (об этом варианте будет рассказано подробно чуть ниже), но для работы прибора оно не требуется.

Подключение по такой схеме с нижней подачей в стояке очень критично к качеству монтажа. Вредят её работе любые заужения между отводами, которые, например, возникают при нарушении технологии сварки полипропилена. Это перегрев насадок, превышение времени нагрева трубы и фитинга, вдвигание трубы в фитинг с чрезмерным усилием без контроля глубины. Заужения могут возникнуть при наличии сварных швов на стояке между отводами или при наличии смещений трубы стояка относительно своей оси между отводами.

Почему заужение/смещение между отводами при нижней подаче мешает работе полотенцесушителя? Потому что оно создаёт за счёт движения воды в стояке дополнительный перепад давлений (у нижнего отвода – больше, чем у верхнего), что противодействует естественной циркуляции, которая выталкивает воду обратно в стояк через нижний отвод.

Важное замечание: так как естественная циркуляция обеспечивается за счёт остывания воды в приборе, то при таком подключении всегда будет разница температуры между верхом и низом полотенцесушителя. Однако в грамотно смонтированном приборе она составляет всего 3-4°C, которые рукой невозможно почувствовать – выше определённого порога температура воспринимается как «одинаково горячо». Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения

Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя

Если же разница больше, то либо совершена ошибка при монтаже, либо переоценена температура системы горячего водоснабжения. Постарайтесь измерить температуру горячей воды в системе, а также температуру верхней и нижней части полотенцесушителя.

Допустимые варианты исполнения схемы №1

Боковое подключение (пример верного исполнения)

Весь полотенцесушитель по вертикали размещается строго между отводами, соблюдены верные уклоны подводящих труб, никакие условия работоспособности не нарушены.

Боковое подключение (пример условно допустимого исполнения)

Полотенцесушитель находится выше верхнего отвода. Потребуется стравливание воздуха из левого верхнего угла прибора. Обычный радиатор не даст этого сделать без очень неудобных ухищрений (например, ослабления накидной гайки верхней водорозетки), выше пунктирной линии будет стоять воздух, и прибор работать не будет.

Для полноценной эксплуатации этого варианта обязательна установка воздушного клапана строго в верхний уголок для подачи воды. Лишь немногие модели полотенцесушителей позволяют это сделать, в частности — бренд «Сунержа» серий «+» («Богема+», «Галант+» и др.).

Воздушный клапан в противоположном углу от точки подключения воды не может стравить весь воздух из прибора!
