Какие бывают виды анкеров, их конструкция и области применения

Разновидности анкерных болтов

По срокам эксплуатации анкеры разделяют на временные и постоянные. Каждый из этих видов подразделяется в зависимости от метода крепления, материала, с которым происходит контакт, размеру, материалу изготовления.

По назначению

Так как сфера применения анкеров довольно широкая, по материалу основания их разделяют:

• Для полнотелых прочных материалов. Это может быть анкерный болт по бетону, кирпичу, камню.
• Для ячеистых хрупких блоков.

Также имеются приспособления, предназначенные для крепежа конструкций к гипсокартону, дереву, древесно-волокнистым и стружечным плитам.

Размеры

По длине и диаметру крепежные анкерные болты бывают:

• малые: с максимальной длиной до 5,5 см и диаметром до 0,8 мм;
• средние: длиной до 12 см и диаметром до 12 мм;
• большие: длиной не более 22 см и диаметром 24 мм.

Способы закрепления

Химический анкер

Крепиться анкерные болты могут двумя способами: механическим и химическим. У механических фиксация происходит, благодаря непосредственному воздействию рабочей части болта на основание.

• Клиновые. Имеют вид длинного стержня, в конце которого размещается деформирующая гильза. После вкручивания лепестки гильзы расширяются, за счёт чего анкер может выдерживать огромные нагрузки.
• Распорные. Стандартный вид болтов-анкеров, выполненный в виде стержня с конусовидным окончанием. Под воздействием поступательных движений стержень распирает гильзу, создавая надёжное фиксирующее крепление.

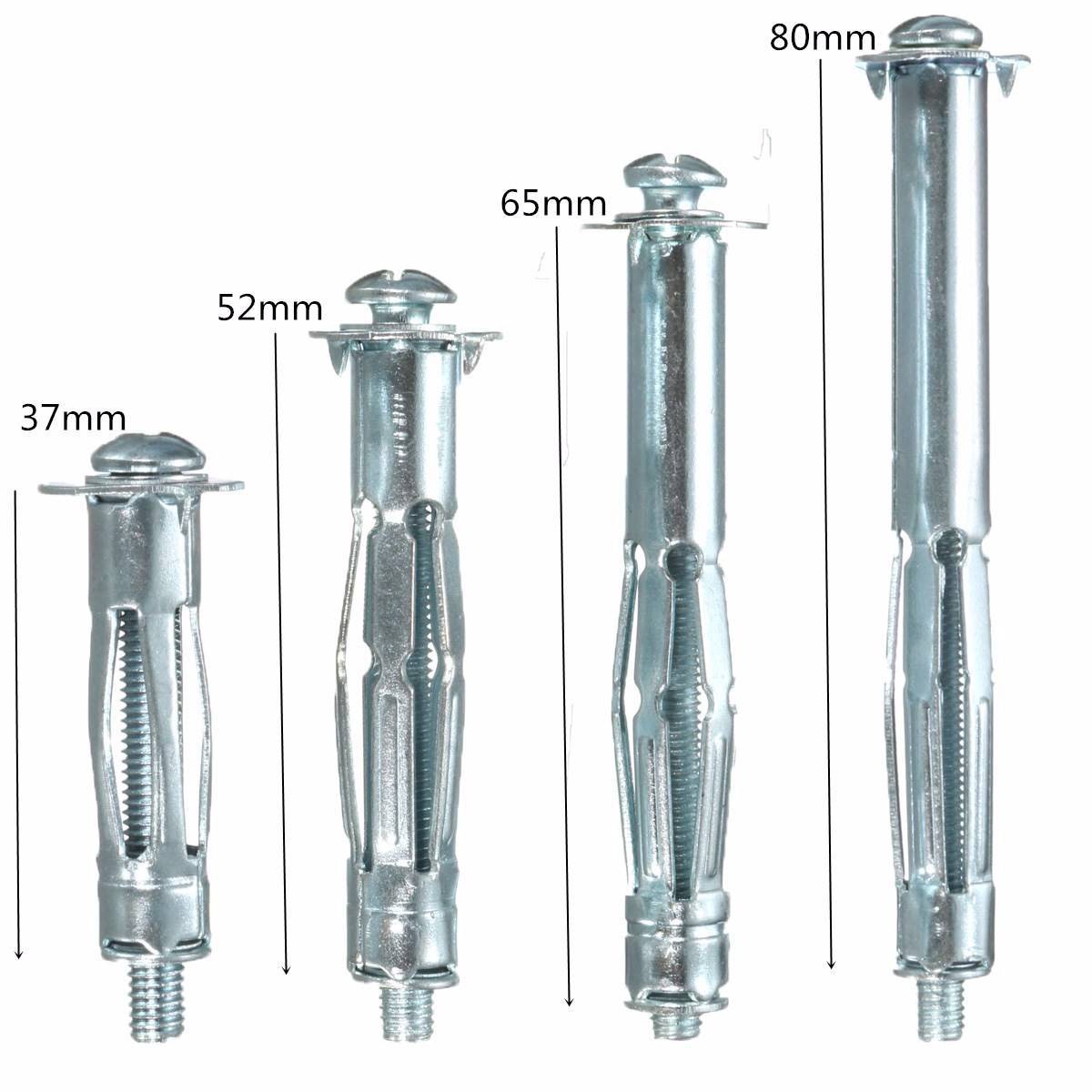

• Винтовые. Ещё одно название – болты Молли. Применяются при креплении пустотелых конструкций, имеющих низкую несущую силу. Оборудуются цангой, которая при закручивании упирается в материал с противоположной стороны.
• Втулочные. Состоят из нескольких элементов, включая цангу и расклинивающую часть. Во время закручивания анкера, расклинивающая часть входит в цангу, после чего происходит её распирание.
• Разжимные. Состоят и резьбовидного стержня, 4 продольных лепестков, оснащенных пружинным колечком, и гайкой у одной из сторон. Вращение стержня приводит к раскрыванию гайки и разжиманию лепестков, за счёт чего происходит расширение и закрепление под воздействием силы трения.
• Пружинные. Используются при работе с тонкими материалами и зачастую оснащаются крючком. Расширение происходит благодаря разворачиванию пружины.

Химические – дополнительно используется клейкий состав из полиэфирных смол. Такие анкеры не подлежат вторичному использованию и отличаются максимальной надёжностью крепления.

Конструкция

Механические анкерные болты подразделяют на несколько видов.

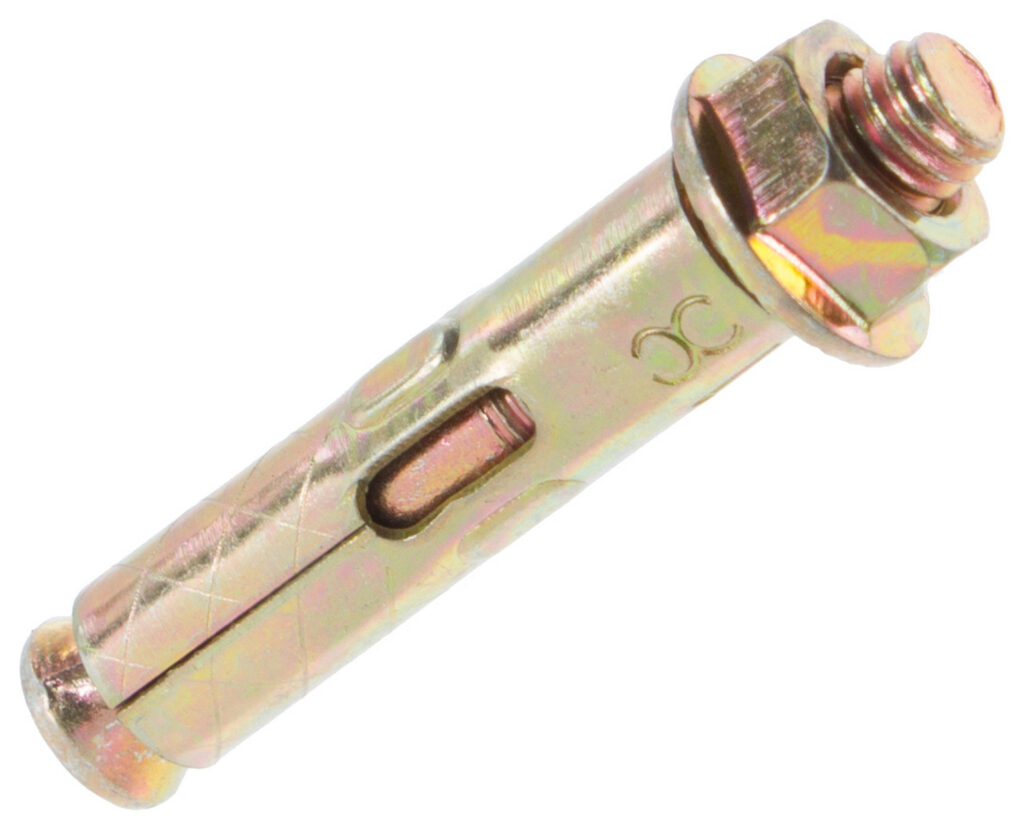

• С гайкой. Наиболее простой вид распорного крепёжного приспособления, имеющего конусообразный наконечник, гильзу, гайку и четыре выреза. Гайка служит фиксатором, с помощью которого болт входит в посадочное место. Как только стержень начинают вкручивать, гайка проворачивается по направлению часовой стрелки. В итоге гильза распирается, плотно закрепляя конструкцию.
• С крючком. Головка такого болта имеет вид крюка. Используется крепеж для тяжеловесных конструкций с фиксацией к плотным материалам (камень, бетон, кирпич). Принцип работы не отличается от стандартных анкеров – при вкручивании фиксирующая гайка деформируется, закрепляясь в посадочном гнезде.
• С кольцом. Анкер, зачастую применяемый для монтажа осветительных потолочных приборов, а также электрических кабелей. Внешний конец анкера представляет собой ушко, на которое подвешиваются устройства. Крепление осуществляется стандартно – фиксирующая гайка в конце позволяет раскрыться гильзе и запереть её в нужном углублении.
• С шестигранной головкой. Анкер под отвертку считается аналогом анкера с гайкой. Однако вместо стержня с гайкой применяется обычный болт. Его закручивают гаечным ключом либо отвёрткой, после чего гильза деформируется, что позволяет заполнить стенки углубления и создать надёжное крепление.
• Двухраспорные. В конструкции задействованы две гильзы (короткая и длинная). Короткая входит в длинную конусовидным концом. Как только происходит завинчивание гайки, короткая гильза распирается, что распирает длинную гильзу. Такие приспособления могут иметь конец в виде крюка или кольца. Зачастую их используют для повышения прочности крепления.
• Гвоздевые. Используются для работ с твёрдыми материалами при креплении конструкций с небольшим весом. По форме напоминают полый гвоздь, внутри которого спрятана расклинивающая часть. Болт вбивается молотком или при помощи электроинструментов.

Установка анкерных болтов

Нет такого объекта строительства и вида материала, для которого нельзя было бы применить анкерное соединение. Фундамент, потолок, пол, стены, внутренние перегородки, элементы конструкций, сантехнические устройства, коммуникационные разводки — места доступные для быстрого и дешёвого способа крепления с помощью анкера-дюбеля. Установка анкера доступна и профессионалу, и домашнему умельцу. Всё необходимое для этого вида работ в изобилии представлено на строительном рынке. Подробнее про монтаж анкерных болтов читайте здесь.

Укладка ондулина своими руками. Об этом рассказано тут.

А здесь статья о том, как покрыть крышу рубероидом.

В этом разделе https://stroika-dom.com/stroitelstvo/fundament/ много познавательных статей про фундамент для вашего дома.

Виды и способы крепления

Механические анкерные болты могут быть различных видов и способов крепления. Они имеют классификацию:

1. По способу монтажа. Выполняется путем вкручивания, забивания, склеивания или сквозного крепления.
2. По назначению. Используются для потолочного, фундаментного, рамного крепления. Бывают универсальные анкеры.
3. По составу материала, предназначающегося для крепежа – пористый с пустотами, целиковый и плотный.
4. По форме болтов – простые и прямые или изогнутые.
5. По составу конструкции крепежа – целые или сборные.
6. По поверхности анкера – гладкая или с резьбой.

Анкерные болты могут быть не только механическими, но и химическими. Их применяют для скрепления пористых материалов.

Все это учитывается при выборе метизов для монтажа конкретным способом.

Распорные

Самыми распространенными и простыми в использовании считаются распорные анкеры. Их применяют исключительно для бетонных стен и полнотелого кирпича. Болты могут быть разного размера, с кольцами, крючками для монтажа различных коммуникаций, осветительных приборов. К анкерам распорного вида не предъявляют строгих требований по размерам отверстий при установке. Способ крепления – цанговое расширение гильзы после вкручивания в нее конусообразной втулки.

Анкерный болт бывает двухраспорным. Он укомплектован двумя подвижными муфтами и отличается повышенной степенью надежности крепления.

Забивные

Этот вид крепления подходит для монолитного камня, кирпичных стен и бетонных поверхностей. Болт отличается:

• отсутствием клина – упрощенная конструкция;
• универсальными краями гильзы – из мягкого металла.

Крепеж производят путем забивания гильзы в основание. Края гильзы в процессе крепления деформируются и создают сцепление внутри стены. Установку совершают вручную и с помощью пневматических инструментов.

Рамные

Такие анкеры разработаны для того, чтобы устанавливать дверные короба, оконные, балконные рамы. Гильза по всей длине имеет сплошную прорезь. На конце крепежа расположена расклинивающаяся гайка. В верхней части гайки имеются распоры от смещений. При затяжке анкера гайка поджимает всю конструкцию до определенного положения.

Саморезы по бетону

Саморезы по бетону отличаются повышенной прочностью. Это свойство достигается благодаря крепкой резьбе. Во время закручивания самореза в бетонной массе создается сильное сцепление поверхностей, что не позволяет метизу сдвигаться.

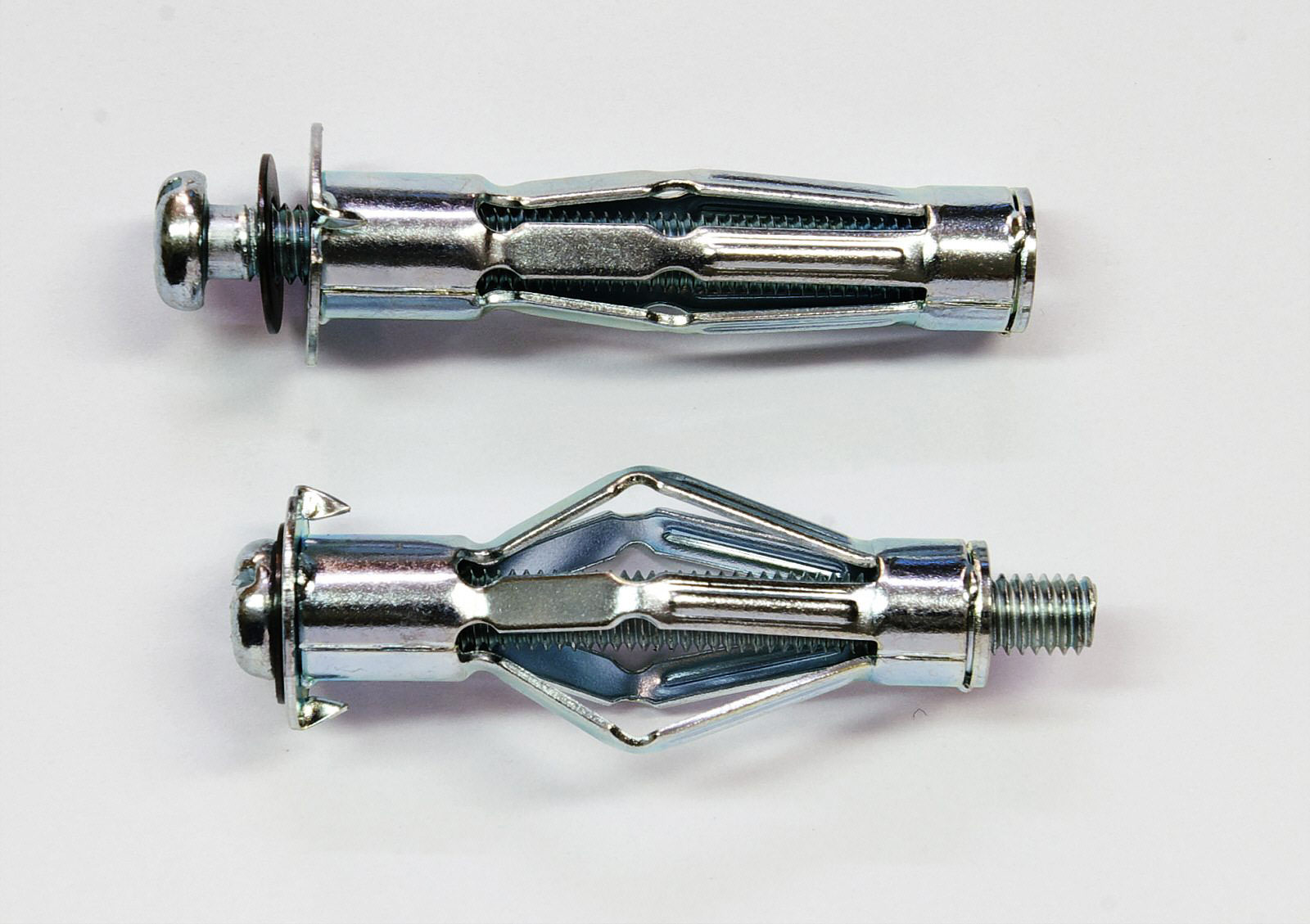

Разжимные

Крепеж еще называют бабочкой, так как во время закручивания винта часть крепления движется по резьбе, а сама гильза, деформируясь, создает подобие бабочки, плотно прижимающей сам анкер. Этот вид крепления используют для тонких стен — ДВП, гипсокартон или пластик. Он легко демонтируется. Дюбель Молли работает по такому же принципу.

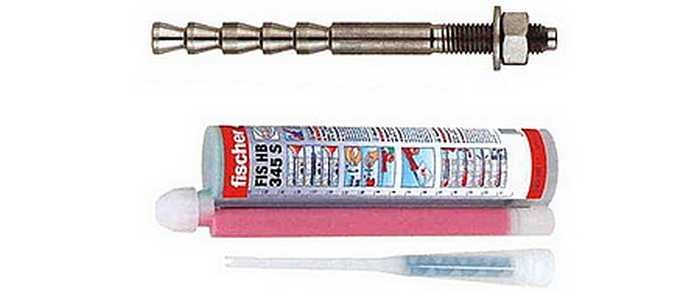

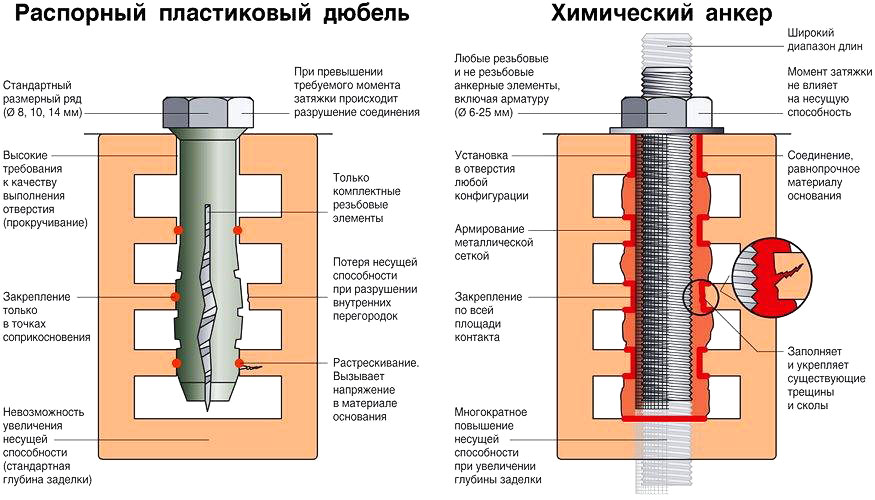

Химический анкер

Химический анкерный болт незаменим для использования при пустотелых основах из бетона. В комплектацию болта входит капсула с клеем, которая вкладывается в подготовленное отверстие. По мере вкручивания анкера в отверстие, клеевая капсула раздавливается, и содержимое заполняет пустоты, значительно повышая уровень сцепления. Можно откорректировать положение болта, пока клеевая масса еще не успела застыть.

По способу крепления различают два вида анкеров

Механические. Наиболее известным является анкер клиновой. Крепление осуществляется за счет распорной силы, возникающей между подвижными элементами крепежа и стенками отверстия.

Химические (клеевые). Закрепление в основании производится с помощью цементного раствора, смолы или клея, которыми заполняют (замоноличивают) пространство между анкером и отверстием.

Материал основания

Поскольку крепление механических видов крепежей основано на создании распирающего усилия, возникающего между ними и основанием, необходимо, чтобы материал последнего обладал монолитностью и достаточной твердостью. Этому условию удовлетворяют кирпич, искусственный или натуральный камень, бетон, дерево, пластмассы.

Возможность крепления анкеров в ячеистом бетоне зависит от его плотности. В недостаточно твердых пористых основаниях лучше использовать химические анкеры. В пустотных материалах применение данного вида крепежа в принципе невозможно.

Силы, действующие на анкер

В общем случае на крепеж воздействуют три силы

Вырывающая, направленная на извлечение стержня из основания. Ее компенсируют силы трения, возникающие в результате распора (механические конструкции), или адгезия (у химических изделий). Рабочая нагрузка, которая воспринимается анкером, не должна быть больше 25-30% от максимального вырывающего усилия, которое может выдержать крепеж.

Изгибающая.

Срезающая.

Основные виды механических анкеров

Работа всех видов механических анкеров основана на расклинивающем эффекте. Конструктивно это может быть реализовано по-разному. Нужно иметь в виду, что названия анкеров не стандартизованы, поэтому изделие одного и того же принципа действия у разных производителей может называться по-разному.

Клиновой анкер

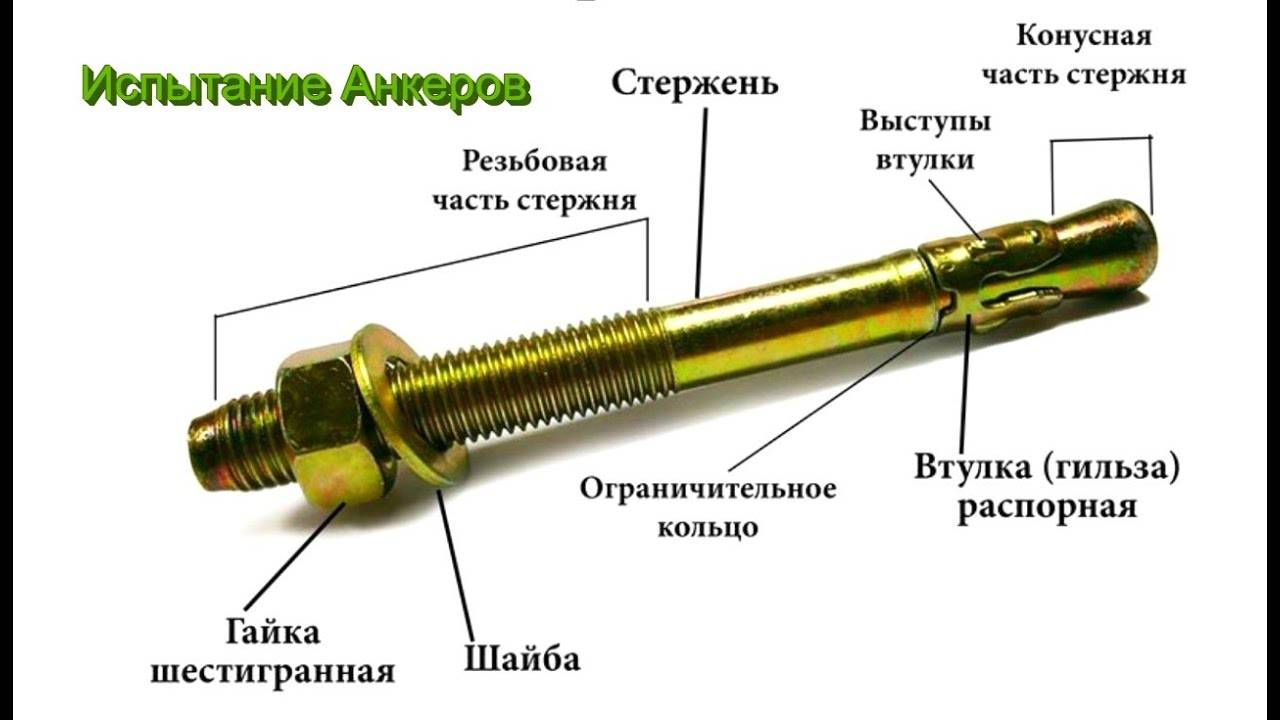

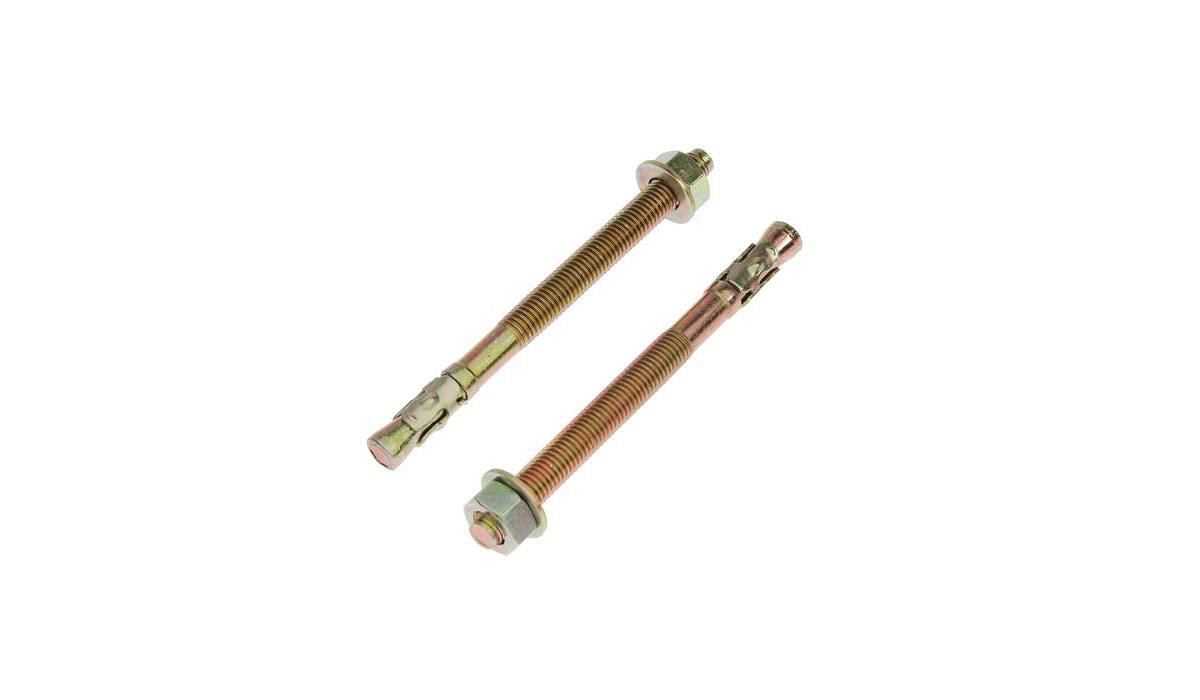

В наиболее распространенном исполнении клиновой анкер состоит из 3-х частей – распорной втулки, шпильки и гайки. Втулка имеет несколько разрезов с одного края, позволяющих сегментам расходиться в стороны. Конец шпильки оснащен конусным наконечником. Заворачивая рым болт или гайку конус шпильки входит во втулку и раздвигает ее сегменты, создавая расклинивающее усилие.

Клиновые крепежи могут быть однораспорными (иметь только одну расклинивающуюся втулку) и двухраспорными, оснащенными двумя втулками, которые создают две распорные зоны. Благодаря этому повышается прочность закрепления.

Анкер-болт с ударным распором

Выполнен в виде полого стержня, один конец которого имеет наружную резьбу, а второй представляет собой втулку, надрезанную вдоль оси на 4 части. Данные виды анкеров забивают в отверстие стороной, на которой расположена втулка. В центральное отверстие вставляется стержень, напоминающий гвоздь.

При ударе по его концу он входит во втулку и раздвигает ее сегменты в разные стороны, заклинивая изделие в основании.

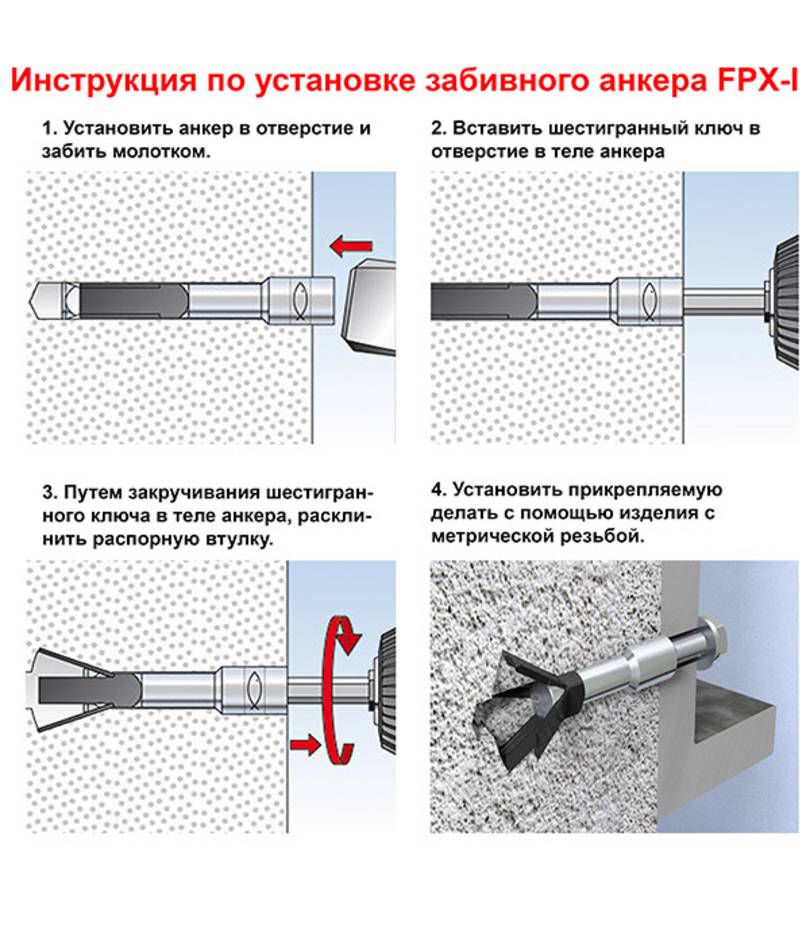

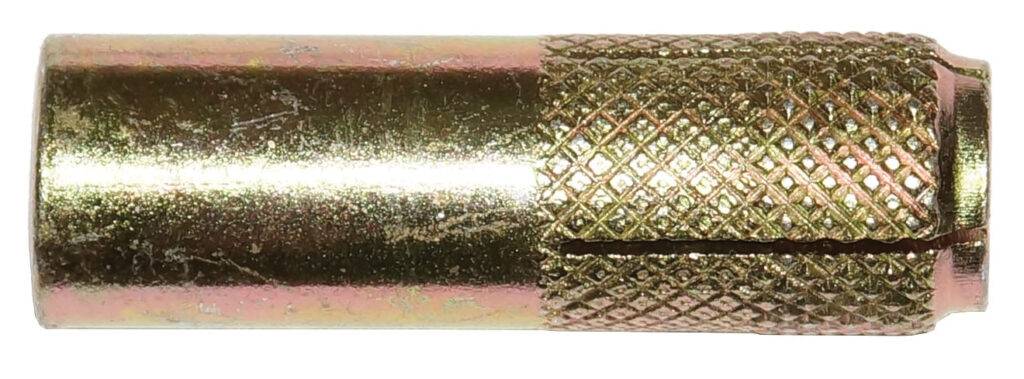

Забивной анкер

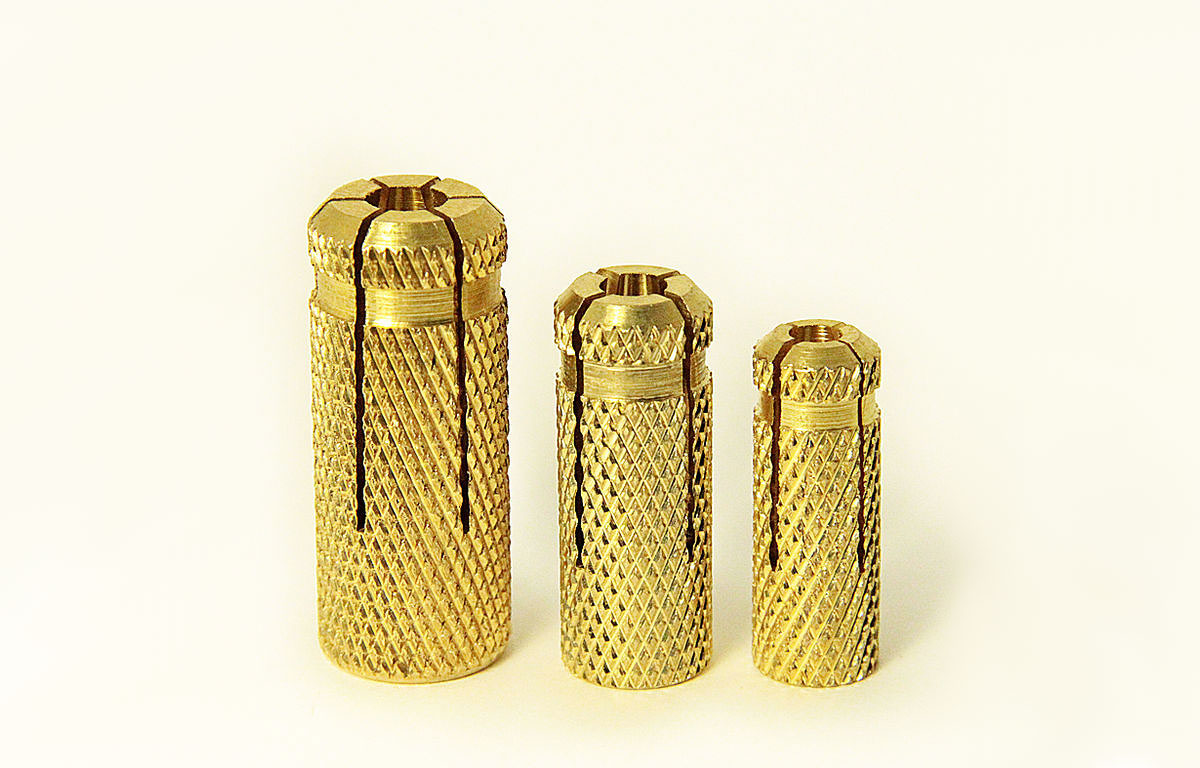

Отличается от выше рассмотренных тем, что имеет внутреннюю, а не наружную рабочую резьбу, т.е. работает как гайка. Конструктивно представляет собой втулку с внутренней резьбой, конец которой разрезан на четыре сегмента. Внутрь втулки вставлен распорный конус, по которому при закреплении конструкции ударяют стержнем (бородком).

При этом конус входит в разрезанную часть втулки и раздвигает ее сегменты, стопоря изделие в отверстии.

Коротко об анкерном крепеже

Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

Чтобы установить нужный анкер в бетон, не помешает ознакомиться с его основными техническими характеристиками, которые заключаются в следующих параметрах:

• Маркировка , где указаны внешний и внутренний диаметр, а также длина детали.
• Вырывающая сила , выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
• Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
• Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

1. Значение 1 – внешний диаметр.
2. Значение 2 – диаметр анкерного болта.
3. Значение 3 – длина детали общая.

Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

Лучшие забивные анкерные болты на 2023 год

STARFIX М20х25х80 мм (SMP-61256-1)

Качественная фиксация тяжеловесных объектов, кабельных трасс, консолей, ворот и других элементов может быть обеспечена с помощью использования анкерных болтов диаметром 25 мм. Изготовлены из стали, имеют цинковое покрытие, которое обеспечивает долговечность и защиту от коррозии. Для обеспечения надежности требуется минимальная глубина крепления 85 мм. Анкерные болты данного размера рекомендуется использовать при ответственном монтаже и в случаях, когда требуется выдерживать большие нагрузки. Идеально подходят для работы с полнотелым бетоном, природным строительным камнем и полнотелым кирпичом.

анкер STARFIX М20х25х80 мм (SMP-61256-1)
Достоинства:

• защита от коррозии;
• не требует большой глубины для крепления;
• выдерживает большую нагрузку.

Недостатки:

не выявлено.

DKC М10 со шпилькой

Эта модель применяется, когда требуется крепление особо тяжелых конструкций к природному камню, бетону или полнотелому кирпичу. Сфера применения охватывает не только производственные, но и жилые помещения. Принцип действия основан на его уникальной конструкции — цилиндр с четырехсегментной распорной зоной. Внутренняя резьба делает его удобным для монтажа, а насечки на внешней стороне предотвращают прокручивание. Забивание специальным инструментом внутреннего распорного элемента приводит к расклиниванию, а при вкручивании болта достигается дополнительное расклинивание и крепкое закрепление детали.

анкер DKC М10 со шпилькой
Достоинства:

• изготовлен из антикоррозийной стали;
• удобен для монтажа;
• идеален для использования при строительстве жилых помещений.

Недостатки:

маленькое количество в упаковке.

Tech-krep анкер гайка 12х129 мм

Изделия состоит из стальной углеродистой оцинкованной усиленной гильзы с насечками для надежной фиксации, шпильки с конусным наконечником и гайки с фланцем (юбкой), которая имеет направленные насечки для ее фиксации. Используется с гайкой для монтажа на объектах с повышенной, средней и малой нагрузками. Обеспечивает надежную фиксацию сооружения и предотвращает его перемещение даже при значительных вибрациях и нагрузках. Относится к типу забивных, а его особенностью является наличие гайки, что позволяет легко и надежно закрепить его на поверхности. Материал, из которого изготовлен, — сталь, что обеспечивает ему прочность и стойкость к различным воздействиям. Болт также влагоустойчивый, что позволяет использовать его на улице или в условиях повышенной влажности. Предназначен для крепления в полнотелых основаниях и имеет длину 129 мм. В одной упаковке содержится 10 штук.

анкер Tech-krep анкер гайка 12х129 мм
Достоинства:

• влагоустойчивый материал;
• надежная фиксация;
• выдерживает высокие нагрузки.

Недостатки:

в упаковке всего 10 шт.

Описание и свойства анкерного болта

Распорная система в герое статьи именуется втулкой. В нее входит болт. При ввинчивании крепежа муфта деформируется. Это залог крепкой стыковки. Не зря анкеры удерживают то, что не по силам обычным болтам. В «мертвой хватке» усовершенствованных креплений участвуют 3 силы:

• Склеивания. Этот принцип еще именуют замоноличиванием. Там, где анкерный болт соприкасается с монолитом, возникает касательное напряжение. Оно компенсирует ложащиеся на крепеж нагрузки.
• Трения. Оно так же возникает при соприкосновении болта с основанием при условии наличия распора. Его обеспечивает цанга из металла или пластиковый дюбель. Последний – вариация втулки из полимерного материала. Цанга из металла тоже способна пружинить, поскольку имеет разрезы. Давление на втулку заставляет прорези сужаться. Трение болта с основой передает на нее нагрузку, изначально приходившуюся на крепеж.
• Упора. Эта сила действует на глубине анкеровки. Втулка от давления окружающего материала деформируется, надежно обхватывая болт. Сопротивление основы смятию или излому становится той самой силой упора, снимающей нагрузку с крепежки.

В большинстве случаев крепление анкерными болтами основывается на 2-ух или 3-ех рабочих силах. Если нагрузка, приходящаяся на «якорь»  больше, снимаемой с него, начинают действовать силы разрушения:

— Срез. Формируется на границе крепления основания анкера. Происходит сдвиг, переламывающий болт.

— Вырыв анкера. В отличие от среза может быть частичным. Основание сохраняет конструктивную целостность, но болт из него вылетает.

— Вырыв болтом материала. Здесь превышается уже предел прочности основания. Анкер оказывается «сильнее». Основа не выдерживает передаваемой на нее нагрузки и теряет конструктивную целостность. Как правило, материал вырывается коническим куском или кромкой, если болт установлен близко к краю.

— Пластический изгиб болта. Происходит, когда действующие на анкер силы изгиба превышают допустимые.

— Выгорание анкера. Происходит при чрезмерном нагреве самой крепежки или материала-основы. Болт попросту плавится.

— Коррозия. «Настигает» анкера, поскольку их болты, а порой и втулки, делаются из металла. При недостаточной защите сплава от влаги, он может начать ржаветь и рассыпаться.

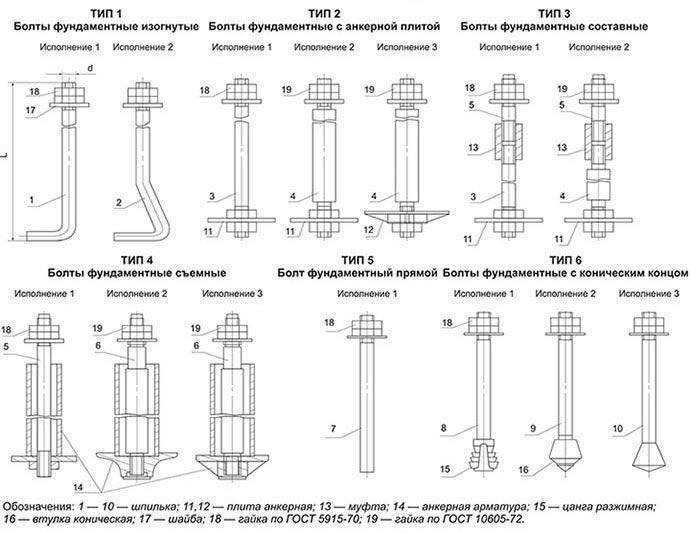

Качество якорных крепежек регулирует ГОСТ. Анкерный болт должен соответствовать стандарту за номером 24379 от 2012-го года. В документе прописано, что изготавливаются анкера только из высокопрочных и высоколегированных сплавов.

Быть пластиковой может только втулка болта. Его длина, согласно ГОСТу, варьируется от 4,5 до 22,5 сантиметров. Размеры анкерных болтов подбираются в соответствии с прогнозируемой нагрузкой на них. Иначе, крепежки могут разрушиться сами, или нарушить целостность материала-основы.

Требования и нормативы для установки анкерных устройств на металлические конструкции

Установка анкерных устройств на металлические конструкции требует соблюдения определенных требований и нормативов, чтобы обеспечить безопасность и надежность конструкции.

Первым и самым важным требованием является выбор правильного типа анкерного устройства, подходящего для конкретной конструкции и условий эксплуатации. В этом случае необходимо учитывать не только тип металлической конструкции, но и ее назначение, нагрузки, окружающую среду и климатические условия.

Вторым требованием является правильная инсталляция анкерных устройств согласно рекомендациям производителя и соответствующим нормативам. Установка должна проводиться с соблюдением всех требований к глубине и диаметру отверстий, а также к качеству бетонных оснований и способу закрепления анкера.

Третьим важным требованием является регулярная инспекция и обслуживание анкерных устройств, чтобы избежать нежелательных последствий, таких как коррозия или ослабление крепления. Инспекция должна проводиться согласно установленным интервалам и проверять целостность и надежность анкерных устройств.

Обязательным нормативом для установки анкерных устройств на металлические конструкции является использование сертифицированных продуктов, соответствующих всем требованиям безопасности и качества. Нормативы также могут определять допустимые пределы нагрузки и другие характеристики, которые должны быть учтены при установке анкеров.

В заключение, установка анкерных устройств на металлические конструкции требует не только соблюдения требований и нормативов, но также опыта и квалификации специалистов. Некорректная или ненадежная установка может привести к опасным ситуациям и повреждению конструкции, поэтому всегда рекомендуется обратиться к профессионалам для выполнения данной работы.

Механические анкеры

За простотой установки механических анкерных болтов стоит расчёт внутреннего давления, напряжения и нагрузок. Ошибка может привести к срезу болта или его вырыву, даже с частью основы. Кроме того, надо предвидеть возможный изгиб выступающей части и химические реакции на воздействия окружающей среды.

1. Закладной анкер устанавливается в каркасе сооружения перед заливкой бетона или в каменной стене во время её возведения. Этот вид крепежа рассчитан на высокие нагрузки, установка сопряжена с определёнными сложностями и материальными вложениями.
2. Распорный анкер осуществляет соединение за счёт силы трения конического элемента (гильзы, капроновой втулки, пружинного кольца) распираемого поступательным движением болта. Используется для крепления массивной конструкции на основу из бетона, кирпича или камня. Двухраспорный анкер, обычно имеет две гильзы и осуществляет более надёжное соединение. Еще больше информации о данных анкерах здесь.
3. Забивной анкер предполагает распор металлической надрезанной втулки при забивании в неё крепёжного стержня. Выполняется вручную или с помощью пневматического инструмента. За счёт фрикционного соединения очень эффективен при работе с плотными основаниями. Об забивных анкерах читайте в этой статье.
4. Клиновой анкер, оригинальный по своей конструкции, устанавливается в сверлёное отверстие путём забивания и вкручивания болта с металлической муфтой до получения максимального уровня сопротивления, обусловленного силой трения. Обладает способностью выдерживать большие нагрузки. Особенности клиновых анкеров рассмотрены в отдельной статье.
5. Анкерный болт с кольцом или крюком — механический тип анкера, предназначенный не только для преодоления внутренних нагрузок, но и внешних, если учесть, что его используют для подвесных конструкций, крепления тросов, цепей и шарнирных систем. Устанавливается способом забивного или клинового анкера. Более подробно о таких анкерах читайте тут.
6. Рамный анкер — облегчённый вариант анкерного болта для крепежа пластиковых и деревянных конструкций оконных рам, а также щелевого кирпича, бетона, камня. Особенность — форма головки, позволяющая уровнять её с поверхностью основания. Соединение расклинивается за счёт латунной или стальной цанги. Подробнее рамные анкера мы рассмотрели в данной статье.
7. Анкер-шпилька — крепёжный элемент, имеющий два крепёжных конца. Затяжка соединения осуществляется с помощью гайки. Используется для монтажа несущих консолей, тяжеловесных конструкций, кабеля, антенн, мачт, ограждений к полнотелому основанию и перегородкам. Более подробно о анкер-шпильке гайке рассказано тут.
8. Анкер фасадный предназначен крепить элементы навесных фасадов. Имеет муфту из полиамида и оцинкованный шуруп. Головка шурупа за счёт шайбы прижимает облицовку фасада. Подробнее о фасадных анкерах читайте в этой статье.
9. Анкер потолочный, функционирует по принципу клинового, имеет ушко. Компактен, надёжен, используется для монтажа подвесных конструкций, люстр и светильников. Подробнне о них читайте здесь.
10. Пружинный анкер — облегчённый крепеж для тонкостенных конструкций. Крепление осуществляется за счёт разворачивание пружины, проходящей через отверстие. Поступает в продажу с крюком или кольцом для использования в обустройстве интерьера.

Анкерный болт: разновидности и назначение

Как ни странно, но анкерный болт имеет достаточно много разновидностей – обусловлено это нюансами крепления различных изделий. Кроме изделий широкого назначения, существуют и узкоспециализированные виды анкерных болтов, которые разработаны для крепления определенных изделий. Рассмотрим более подробно основные, наиболее часто используемые разновидности данного крепежа.

1. Анкерный болт с гайкой. Устроен такой крепеж достаточно просто и состоит он из трех частей. Это винт, на конце которого вместо привычной головки под отвертку или шестигранник расположено конусное утолщение, металлическая трубка с прорезями на одном из концов и непосредственно сама гайка, которая в процессе навинчивания на винт втягивает его конусный край внутрь трубки, тем самым разжимая ее и распирая в отверстии. Это универсальный крепеж, предназначенный для установки в бетон, природный камень и полнотелый кирпич. Диаметр такого анкера не может быть меньше чем 6мм, а длина 60мм – если говорить о максимальных размерах таких анкерных болтов, то, как правило, это диаметр 28мм и длина 300мм. В принципе, это стандарт практически для всех изделий данного типа, который относится ко всем видам анкеров – естественно, не без исключений, о которых мы упомянем в дальнейшем.

2. Анкерный болт с крюком. Это, можно сказать, тот же вариант, что и выше, только винт такого анкера имеет продолжение в виде крюка – гайка в подобных крепежных изделиях играет роль фиксатора, а сам анкер зажимается посредством вращения крюка. Используется такое крепление для навешивания на стену изделий, которые требуется периодически снимать – данные анкеры позволяют делать это очень быстро. Если вы ищете крепление для водонагревательного бака, то ничего лучше придумать невозможно.

3. Анкерный болт с кольцом. Это все тот же вариант, что и выше, только вместо крюка мы имеем в качестве продолжения винта петлю. Используются такие анкеры в основном для установки в потолок и подвешивания на них чего-либо. Также данный тип анкеров довольно часто применяется для установки растяжек, на которые может быть подвешено практически все что угодно.

4. Распорный анкерный болт, или, как его еще называют, ударный. Никаких гаек и никаких головок под отвертку или шестигранник этот вид крепежа не использует для установки – его принцип монтажа основан на расклинивании двух частей анкера (трубки и штока) сильным ударом молотка по штоку. Если вы знакомы с таким изделием, как дюбель Бербаха, то наверняка поймете, о чем идет речь – в некотором роде эти изделия можно сравнить друг с другом. Это анкерный болт по бетону и только – после расклинивания его в отверстии с его трубчатой части скручивается гайка, которая и фиксирует необходимый вам предмет на стене. Такое крепление в силу своей несущей трубчатой конструкции не в состоянии выдерживать большие нагрузки – для бытовых целей вариант отличный, но не более.
5. Клиновой анкерный болт. Это модификация стандартного анкерного болта с гайкой – слабая попытка улучшить изделие, которая ровным счетом практически ничего не добавила. Этот анкер имеет достаточно сложную конструкцию и, соответственно, более высокую стоимость, что в основном и стало препятствием к распространению этого изделия.

6. Двухраспорный анкерный болт. В некотором роде это тоже модификация анкерного болта с гайкой, только более удачная – его основное отличие заключается в двойном распоре, который обеспечивается двойной трубчатой втулкой. Распор такого анкера в отверстии осуществляется по концу и середине крепежного изделия.

Кроме вышеперечисленных, можно выделить еще два типа анкерных болтов, которые относятся к изделиям широкого применения и используются очень часто. Это анкер с головкой под шестигранник (не путайте его с анкером с гайкой, он имеет кардинально противоположный принцип работы – шестигранник у него располагается именно на болте, а крепление его в стене осуществляется с помощью конусной гайки), а также анкерный болт под крестовую отвертку. Последний вариант изготавливается исключительно в малых диаметрах и более чем на 12 такой анкер не найти. Принцип его работы точно такой же, как и у анкерного болта с головкой под шестигранник.
