Достоинства и недостатки забивного свайного фундамента
Эксплуатационные особенности, а также достоинства и недостатки зависят в первую очередь от материала и технологии изготовления свай. Но существуют и общие характеристики.
Достоинства забивного фундамента
- Обладают высокой прочностью и способны выдерживать большие нагрузки, особенно фундаменты на железобетонных сваях.
- Монтаж фундамента не требует серьезной подготовки участка и объемных земляных работ.
- Идеально подходит для затопляемых территорий, так как есть возможность поднять дом над уровнем затопления.
- Монтажные работы, не смотря на трудоемкость, проводятся в короткие сроки.
- При возведении забивного основания, почва не разрыхляется, а наоборот, утрамбовывается, за счет чего повышается надежность и устойчивость конструкцию.
- Нагрузки на фундамент передаются на глубинные плотные грунты. Это увеличивает несущую способность основания.
Забивной фундамент на практике: возведение при помощи специального оборудования.
Недостатки
- Необходимость привлечения спецтехники.
- Могут возникнуть сложности с оборудованием цокольного помещения.
- Фундамент недостаточно надежен на набухающих и просадочных грунтах.
- Возможна неравномерная усадка фундамента. Причиной может послужить различие в плотности грунта и разная нагрузка на сваи.
Классификация свай забивного типа
По типу сечения столбы бывают:
- цельными;
- трубчатыми (диаметр которых не превышает 80 см и которые имеют грунтовое ядро);
- Н-образными;
- с закрытым концом.
По материалу изготовления могут быть:

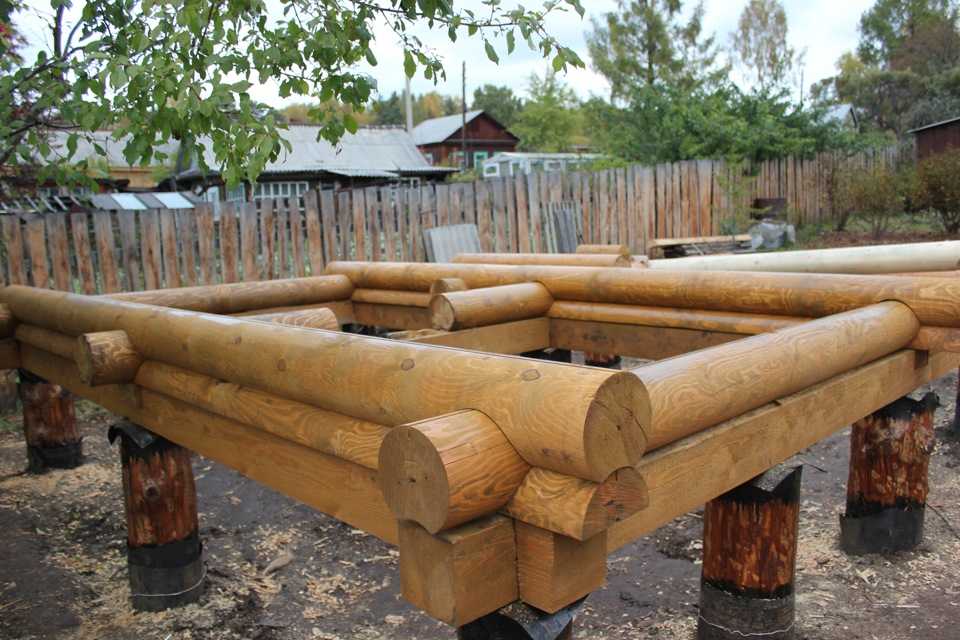

- из древесины;
- из стали;
- железобетонными.
Советы
Вне зависимости от выбранной технологии и размеров, назначения здания обязательно составляются схемы, в которых отражены несущая нагрузка опор, глубина их заглубления, шаг, диаметр и так далее.
Если в строении предусмотрены тяжеловесные конструкции, например, печи, камины, то под них нужен собственный мини-фундамент. Он не связан с основным основанием и должен возводиться по собственным расчетам.
При забивании сваи своими руками следует помнить, что она должна устанавливаться ниже уровня промерзания грунта и проходить все слабые слои. Только так можно добиться прочности и надежности фундамента свайного типа.
Забивают сваи, как уже говорилось, до твердого грунта, глубина которого соответствует проектной документации
При этом важно убедиться, что элемент достиг твердых слоев, а не уперся, например, в камень. В противном случае не избежать перекоса сваи в процессе эксплуатации дома, что влияет на геометрию строения в целом. Погружение или забивание свай лучше вести в теплое время года, после того, как верхние слои почвы оттаяли
Если провести работы до заморозков не удается, то можно вести их в штатном режиме при условии, что грунт промерз на глубину не более метра
Погружение или забивание свай лучше вести в теплое время года, после того, как верхние слои почвы оттаяли. Если провести работы до заморозков не удается, то можно вести их в штатном режиме при условии, что грунт промерз на глубину не более метра.
Если промерзание более значительное, можно использовать специальное устройство – «паровую иглу». Она представляет трубку, на которой имеет отверстие – из него выходит горячий пар. Трубка опускается в скважину, способствуя размораживанию почвы. Для мерзлых грунтов подходит также буроопускной метод с предварительным бурением лидерных скважин.
Для забивки свай малого диаметра на небольшую глубину можно использовать ручной молот. Для более масштабного строительства применяют электрический или гидравлический молот. Их стоимость высока, но можно взять в аренду, если речь идет о частном домостроении.
При использовании буроопускного метода следует предварительно позаботиться о вывозе доставаемого в процессе бурения грунта. В противном случае уровень строительства поднимется в среднем на 0,5 м.
Стратегическое значение при лидерном бурении имеет глубина скважины. Она должна быть на полметра короче опоры. В противном случае не удастся обеспечить удерживание сваи грунтом.
О вибропогружении, вдавливании и забивке свай смотрите в следующем видео.

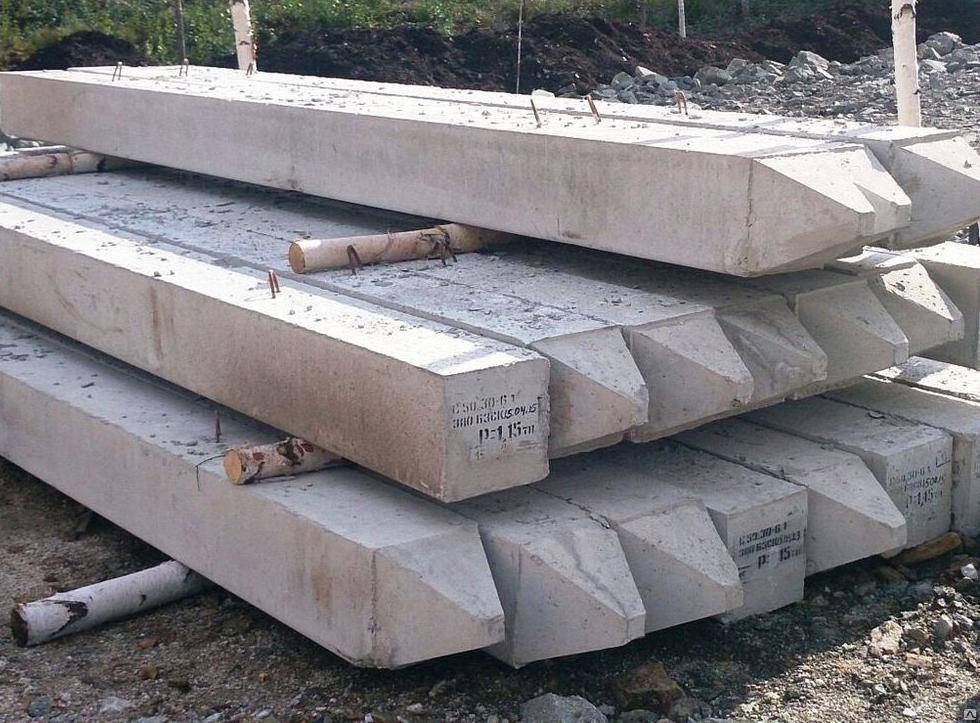

Виды
Изделия делятся на 2 группы:
- готовые ЖБИ, производятся в заводских условиях;
- каркасные конструкции, которые заливаются бетоном на участке после монтажа в грунт.
Первый вариант используется для строительства основания по грунтоцементной, буронабивной, инъекционной технологии. В данном случае на изделия не оказывает воздействие существенная нагрузка при заглублении в почву. Это позволяет сохранить целостность ЖБИ.
Второй вариант применяется, когда планируется использовать следующие методы забивки железобетонных свай: с помощью гидравлического молота, оборудования, продуцирующего вибрационные волны, техники вдавливания под воздействием статического давления.
В этих случаях увеличивается риск преждевременного разрушения ЖБИ, что приводит к снижению надежности всей конструкции. По данной причине сначала в почву заводят металлический каркас.
Кроме того, железобетонные изделия делятся на группы с учетом формы сечения: круглая, прямоугольная, квадратная. Различают также сваи по типу конструкции:
- монолитные;
- составные.
Форма наконечника, заглубляемого в почву, тоже отличается: бутылочного типа, конусообразная, существуют и тупоконечные изделия. При выборе учитывают способ установки опор и тип грунта.
Монолитные
Эти цельные изделия производятся в заводских условиях. Их отличает многовариантность решений: существуют остро- и тупоконечные монолитные сваи данного вида, прямоугольного, квадратного и круглого сечения. Внутри ЖБИ — каркас, заполненный бетоном, пустоты отсутствуют. Это повышает прочность изделий.
Устанавливаются сваи путем вдавливания в почву. Предварительно бурить отверстия под них не нужно. Монолитные ЖБИ используются для возведения объектов разного целевого назначения: частное жилье, гражданское строительство. Отличает изделия данного вида существенный вес. Для транспортировки, монтажа понадобится специальная техника и несколько рабочих.
Пустотелые оболочковые
По названию можно понять, как устроены железобетонные сваи этой группы. Внутри они полые. Снаружи опоры не отличаются от монолитных аналогов. Однако для установки пустотелых ЖБИ необходимо подготовить участок: делают отверстия под сваи, при этом их диаметр ненамного превосходит размер железобетонных изделий, т. к
важно обеспечить надежную фиксацию
Существуют составные ЖБИ. Их собирают из нескольких элементов перед тем, как будет осуществляться погружение в грунт.
Набивные
Различают варианты:
- с ненапрягаемой продольной арматурой, поперечным армированием;
- с напрягаемой продольной арматурой, поперечное армирование в большинстве случаев также выполняется, но существует вариант без усиления таким способом.
По форме набивные конструкции тоже отличаются: прямоугольные, квадратные, круглые. Однако при монтаже в сложных грунтах (в регионах с низкой среднесуточной температурой) предпочтение следует отдавать последнему из вариантов. Если использовать сваи квадратного сечения, увеличивается риск их крена. Это приведет к разрушению постройки в дальнейшем.
Набивные сваи отличаются по технологии монтажа. Сначала устанавливается гильза из прочного материала. Затем выполняется монтаж арматуры и заливка бетона. Распространен вариант свай набивного типа с уширением в нижней части. Гильза может быть заполнена песком, грунтом, но для строительства крупных объектов применяют бетонную смесь.
Фундамент на забивных сваях спб. Строительство фундамента из ж/б свай
Сваи с монтажом анкеров Фундамент на забивных ЖБ сваях с монтажом анкеров (металлических пластин) — готовый фундамент для последующей обвязки брусом или швелером. Идеально для частных домов, бань, гаражей и беседок. Строительство вечного фундамента всего 1 день!
Сваи с обвязкой из бруса Устойчивый фундамент при любом типе грунта — идеально для для деревянных, каркасных, каменных хозяйственных построек, гаражей и бань.
Сваи с обвязкой швеллером Максимальная прочность для вашего дома! Всего за 1 день вы получите самый прочный фундамент в мире! Идеально для коттеджей любого размера.
Сваи с выпуском арматуры Всего за 1 день свайное поле с дальнейшей возможностью строительства монолитной жб плиты.
Сваи с ленточным ростверком Фундамент с ростверком не подвержен коррозии, ему нипочем грунтовые воды, он прекрасно подходит для деревянных, каркасных и каменных зданий, строений из бревна, бруса, газобетона и кирпича.
Сваи с монолитной плитой Самый прочный фундамент с экономией до 150 т.р. (вы можете сэкономить до 150 т.р. только на сыпучих материалах, которые потребовались бы вам при строительстве обычного плитного фундамента).
Фундамент на склоне Если вам нужен фундамент на участке с перепадом высот, то забивные железобетонные сваи будут самым подходящим для этого вариантом. Такой фундамент может являться основой для любых построек, а также для заборов.
Фундамент террасы и крыльца Железобетонные сваи обеспечат вам прочный и надежный фундамент для веранды, террасы, крыльца с лестницей перед домом. Такое основание не позволит конструкции перед домом разрушиться или просесть.
Фундамент промышленных зданий Усиленный фундамент на железобетонных сваях отлично подойдет для промышленных зданий, ангаров, павильонов и складов. Возводится такой фундамент практически на любых грунтах и служит долгие годы.
Фундамент мачт освещения Чтобы закрепить источники света, нужна надежная опора, которая будет гарантировать безопасность и комфорт. Фундамент на ж/б сваях отлично справится с этой задачей благодаря своей прочности и легкости возведения.
Как рассчитать основание?
Расчет свайно-забивного фундамента производится по совокупной нагрузке и несущей способности сваи.
Определение нагрузки производится суммированием веса дома, кровельной системы, снега и ветровых нагрузок, имущества и прочих факторов, увеличивающих давление на опоры.
Несущая способность сваи — это сумма сопротивления грунта в нижней части ствола и по боковым стенкам.
Общий вес дома делится на несущую способность одной опоры — получается количество свай, необходимых для образования свайного поля для данной постройки.
ВАЖНО!
Расчет фундамента — сложная инженерная задача, которую должны выполнять опытные подготовленные люди. Самостоятельный расчет может стать причиной деформации или разрушения дома, поэтому рисковать не следует
Как минимум, можно использовать онлайн-калькулятор, но и для него потребуются данные геологоразведки участка.
Как правильно выбрать подходящие сваи для фундамента
Правильный выбор свай основывается на следующих факторах:
- Цене.
- Скорости монтажа.
- Надежности и долговечности.
Учитывая все достоинства и недостатки приведенных выше оснований по обустройству, взвесив все «за» и «против», нужно сделать свой оптимальный выбор.
В частном малоэтажном строительстве в последнее время чаще применяют винтовые сваи.
Помимо того, что винтовые сваи идут на обустройство традиционных ростверков, некоторые их виды идут на усиление плитных, а также и ленточных оснований.
Трубчатые конструкции с приваренными или же литыми наконечниками дают возможность осуществлять строительство там, где это сделать весьма затруднительно:
- На болоте.
- На воде.
- На косогоре.
И все это без планировки участка под застройку. Сама суть технологии в том, чтобы сделать минимальной касательную нагрузку на такую опору.
Оптимальная конструкция сваи для строительства малоэтажного:
- Корпус. Бесшовная труба со стенкой в 4-4,5 миллиметра из стали Ст3. Больший ресурс у конструкции из стали 30ХМА – стенка в данном случае – от 6 до 10 миллиметров.
- Лопасти. Они приварены к корпусу или же выполнены в виде функционально законченного наконечника – литого или сварного, который также приваривают к корпусу.
Какой бы не была конструкция – она многофункциональна. Выбор же винтовой опоры следует базировать исходя из СНиП – строительных норм и правил (последняя редакция от 2011 г.)
Типы опор:
- Узколопастные. По сути, это аналог того же самореза, то есть, многовитковая опора. Наконечник литой, приварен к корпусу сваркой. Применяется для плотных пород почвы и вечной мерзлоты.
- Широколопастные. Для легких строений.
- Многолопастные. Для лучшего упора. Они предназначены для трехуровневых построек с мансардой.
Большинство индивидуальных застройщиков даже и не подозревают, каков спектр применения этих опор:
- Бани.
- Коттеджи.
- Заборы.
- Беседки.
- Теплицы.
- Рекламные конструкции.
- Столбы ЛЭП.
- Временные постройки. Здесь присутствует возможность демонтажа и переноса на другое место.
- Заборы.
- Мосты и причалы.
Здесь приведен далеко не полный перечень, где можно использовать винтовые опоры.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд
Задать вопрос
Окончательный и правильный выбор осуществляется с помощью детальных инструкций СНиП.
Для того чтобы увеличить надежность и долговечность винтовой сваи нужно нанести на нее специальное антикоррозийное покрытие.
Из самых существенных недостатков стоит выделить следующий: необходимость обустройства фальш-цоколя и тщательная изоляция коммуникаций под домом.
Достоинства же явно перевешивают недостатки, и кроме приведенных выше плюсов нужно добавить следующие:
- Быстрая сдача объекта.
- Малый объем земляных работ.
- Пригодность под застройку любого участка земли.
- Ремонтопригодность.
- Всесезонность застройки.
Мнение эксперта
Сергей Юрьевич
Строительство домов, пристроек, террас и веранд
Задать вопрос
Правильное расстояние между опорами при проектировании – залог многолетней эксплуатации такого основания.
Кроме того стоит уделять особое внимание качеству изделий – экономичные технологии не придадут надежности конструкции
На каких грунтах применяются забивные сваи?
Перед началом строительства загородного дома для гарантии надежности фундамента и всей конструкции необходимо производить геологические изыскания грунтов в пятне застройки. Геология на участке строительства позволяет понять состав грунта, его пластичность и стабильность, уровень грунтовых вод, несущие характеристики пластов и т.д. Нельзя принять тип фундамента и разработать проект без геоподосновы, основываясь лишь на проекте дома. Без исследований грунта нельзя понять как будет работать тот или иной тип фундамента и какова будет его надежность
Большинство людей не понимают важность этой процедуры и относятся к геологии, как к дополнительной ненужной процедуре, ссылаясь на фундаменты соседей, которые стоят не один год или на геологию соседних участков. Мы неоднократно встречали случаи, когда геологические заключения на соседних участках существенно разнились
Был в нашей практике случай в коттеджном поселке «Мартемьяново» в Московской области, когда на соседних участках в одном случае по заключению геологии проходили 3-х метровые сваи, а в другом только 5-ти метровые.
Забивные сваи хорошо работают практически на всех типах грунта: песчаные грунты, глиняные, суглинки, супеси и т.д. Исключение составляют только торфяные типы грунтов. Эти случаи рассматриваются индивидуально. Бывает, встречаются торфяные линзы, их свая может пройти и упереться в стабильные несущие слои грунта. Исходя из заключения по грунтам и проекту дома проектировщик-конструктор производит расчет нагрузок и определяет параметры свай (сечение, длину) и шаг между ними. Разрабатывается проект свайного поля, согласно которому в последствии производится забивка. Немаловажным фактором являются индивидуальные особенности участка – рельеф участка в пятне застройки. Перед началом проектирования фундамента в обязательном порядке нужно выполнить осмотр участка, определить перепады высот в пятне застройки. На больших перепадах зачастую применяются разные длины свай, допустим, в высокой части рельефа идут 3-х метровые сваи, а в низкой части 4-х метровые.
Характеристики и размеры железобетонных забивных свай
Материал подготовлен для сайта www.moydomik.net
| Параметр | Значение |
|---|---|
| Прочность, кгс/см.кв. | не менее 200 |
| Размеры свай сплошного сечения, мм | 250х250; 300х300 |
| Габариты полых свай, мм | 300х300; 400х400 |
| Размеры круглых свай, мм | диаметр 160-270 |
| Шаг спирали по центру, мм | 300 мм (L= до 6 м.п.) 200 мм (L=7-12 м.п.) |
| Шаг спирали по краям, мм | 50 мм (на длине 400 мм до концов сваи) |
| Длина свай сплошного сечения, мм | 3 – 11 м.п. |
| Длина полых свай, мм | 3 – 12 м.п. |
| Длина составных свай, мм | до 28 м.п. |
| Вес свай сплошного сечения, кг | 700 (L=3 м.п.) – 2500 (L=11 м.п.) |
| Вес полых свай, кг | 520 (L=3 м.п.) – 3000 (L=12 м.п.) |
| Марка бетона | не ниже М200 |
| Морозостойкость | F100 |
| Водонепроницаемость | W2 (нулевое поглощение влаги) |
| Несущая способность сваи-стойки (опирается на твердый грунт) | Зависит от прочности грунта под пяткой сваи |
| Несущая способность висячей сваи (опирается на вертикальные стенки скважины) | Рассчитывается в процессе проектирования или определяется непосредственно в процессе забивания свай |
Характеристики свай из ЖБИ сплошного квадратного сечения приведены в ТУ 243-57 Минстроя.
Плюсы и минусы
Положительные качества:
- продолжительная эксплуатация: опоры из железобетона служат на протяжении 1 века без необходимости выполнения ремонта, если изделия правильно выбраны с учетом уровня нагрузок, типа грунтов, и установлены в соответствии с правилами, период службы ЖБИ увеличивается до 120-150 лет;
- существенная прочность: 1 опора из железобетона может выдерживать вес до 60 т на протяжении длительного периода;
- широкие возможности: с помощью свай ЖБИ обустраивают фундамент на грунтах любых типов, т. к. опоры опускаются на существенную глубину, достигают прочных слоев почвы;
- сваи используются в местности со сложным рельефом, строительство фундамента при этом выполняется благодаря крупным габаритам ЖБИ.
Недостатков у свай немного. Отмечают большой вес, по этой причине усложняется транспортировка до места, где возводится объект. Монтаж самостоятельно выполнить тоже сложно, но причина этого — не только существенная масса ЖБИ. Такие изделия требуют применения специального оборудования для заглубления в почву.
Забивка железобетонных свай выполняется с помощниками. Самостоятельно удерживать, выравнивать, забивать опоры не получится.
Забивные железобетонные сваи – плюсы и минусы
Сравнение достоинств и недостатков.
Преимущества ЖБ свай
- отсутствует выемка грунта;
- устойчивость к влаге, огню, атмосферному давлению, химическому составу почвы;
- высокая несущая способность;
- усиленная прочность (за счет арматурного каркаса);
- высокая скорость монтажа, в т.ч. возможность работать в разных погодных условиях;
- доступная цена.
Примечание. Забивные сваи сдерживают горизонтальные подвижки почвы за счет давления, которое оказывает построенное на свайном фундаменте здание.
Недостатки ЖБ свай
- выпор грунта – вероятность вытеснения воды на участке с обводненным грунтом;
- сложность обустройства цокольного этажа;
- высокий уровень шума в процессе забивания;
- значительный вес сваи;
- разрушение верхней части сваи при забивании, что приводит к необходимости ее обрезания;
- значительные динамические колебания, что делает невозможным забивку сваи рядом с другими строениями.
Механизмы для погружения забивных свай
Молот для забивки свай
Железобетонные опорные стойки для фундаментов отличаются высокой прочностью, долговечностью и высокими техническими характеристиками (свая устойчива к кручению, изгибу), однако для устройства свайного поля требуется множество специальных механизмов, включая машины для доставки опор к месту монтажа.
Процесс забивки происходит с помощью специальных свайных молотов, для передвижения которых к строительной площадке используются тяжелые машины и механизмы: гусеничный кран, тросовый и гидравлический экскаватор. Свайные опоры длиной до 10 метров забивают в грунт специальные машины — самоходные сваебойные установки, которые выполняют весь технологический цикл по подъему, установке, транспортировке опорных элементов к месту монтажа, непосредственной забивки опорных элементов в грунт.
Способы погружения железобетонных опорных стержней в грунт значительно отличаются ввиду применения различных технологий.
При погружении свай используется различное оборудование.
Копер
Копер для забивки свай
Копер – принцип погружения в грунт при помощи сваезабивателя состоит в нанесении серии ударов молотом по отдельной опоре, выставленной в определенном положении. Непосредственная забивка осуществляется при помощи молота, которые классифицируются по методу погружения:
- Дизельный молот – работа этого оборудования основана на сгорании дизельного топлива. Молот имеет ударную часть – специальный поршень с головкой, при подъеме которой в наивысшее положение, в цилиндр поступает топливная смесь. При падении молота в нижнее положение, в цилиндре происходит сгорание части топливной смеси. Энергия направляется к свае, в результате чего происходит поступательное забивание опоры в грунт, далее процесс повторяется.
- Гидромолот – это оборудование работает на гидравлическом приводе, который обеспечивает движение ударной части молота вверх и вниз. Использование оборудование с гидравлическим приводом позволяет следить за силой и частотой ударов, которые гидромолот наносит по отдельной опоре.
Устройство свайного поля вблизи существующей жилой застройки целесообразно проводить с помощью гидравлического молота, это позволит выполнить работы в максимально щадящем режиме.
По мере погружения свайных опор в грунт в результате ударов молота, часть грунта вытесняется на поверхность, остальной грунт уплотняется в стороны и вниз от свайного стержня. Зона уплотнения почвы вокруг отдельных опор распространится на расстояние, равное от 2 до 3 диаметров свайного стержня.
К молоту подбирается подходящий наголовник, который служит для закрепления отдельных опор и предохранения верхней части свай от механических разрушений от контактных ударов молота.
Наголовник имеет внутреннюю полость, которая должна идеально соответствовать размерам и конфигурации оголовка сваи. При работе машины по забивке свайных опор, наголовник помогает равномерно распределить удар по всей площади опорного элемента. Посмотрите видео, как забивает сваи Копер КГ-12М:
Вибропогружатель
Вибропогружатель свай
Вибропогружатель – погружение в грунт отдельных свай происходит совсем по другой схеме, нежели при работе копра. Машины работают по принципу создания вибрирующего момента вдоль оси свайной опоры. На оголовке закрепляется специальное устройство, которое состоит из вращателя и пригруза со смещенным центром тяжести. Питание машины осуществляется от электродвигателя или гидропривода.
Машины для установки и погружения стержня сваи создают вибрацию, под действием этих сил складываются необходимые условия для погружения ствола в грунт. Работа вибропогружателя с наголовником приводит к суммированию вертикальных сил, которые воздействуя на свайную опору, помогают ее погружению в грунт, обеспечивая необратимые разрушения структуры грунтов.
Установки для вдавливания свай
Сваевдавливающая установка
Сваевдавливающая установка – машины работают по принципу плавного вдавливания железобетонных стержней свай в определенном месте в толщу почвы. При достижении плотных слоев грунта, может использоваться серия ударов по сваям, необходимых для погружения опор до проектных отметок.
Технология вдавливания свай позволяет выполнять работы вблизи зданий без нанесения вреда и повреждений конструкциям существующих построек.
Схема монтажа
Порядок действий:
- Подготовительные работы. Производится перебазирование техники, подвоз и складирование свай. Выполняется очистка и планировка участка, разметка свайного поля.
- Производится забивка пробных свай. Это необходимо для определения условий и параметров опор на практике. Для частного домостроения этот пункт нередко пропускают, хотя он очень важен и позволяет избежать ошибок.
- Производится погружение свай.
Существует несколько схем забивки, обусловленных необходимостью подхода техники к точке установки.
Неграмотное распределение может стать причиной невозможности установки каких-либо опор из-за помехи, созданной уже погруженными стволами.
Используются следующие схемы:
- Последовательная.
- Секционная.
- Спиральная.
Выбор наиболее подходящей схемы производится специалистами-сваебойщиками, которые имеют достаточный опыт в таких делах.
Завершающим этапом является создание ростверка. По окончании забивки и выдержки сваи, которая длится до 20 дней, производится обрезка стволов специальным инструментом.
Он удаляет бетон, оставляя в целости арматуру. Ее соединяют с армпоясом ростверка, который отливают в специально созданной опалубке.
Производится весь комплекс работ — создание опалубки, гидроизоляция, установка арматурного каркаса и заливка бетона. Используются только прочные марки, от М200 и выше. Опалубку снимают через 10 дней после заливки, выдержка всего длится 28 дней.
После выдержки материала для набора конструкционной прочности производится гидроизоляция видимой части фундамента, затем можно продолжать строительство.
Устройство буронабивного фундамента
Схематическое изображение установки столба данным способом. Для возведения буронабивного фундаментного основания можно не применять спецтехнику. Вполне достаточно приобрести садовый бур. С его помощью в местах, предварительно рассчитанных и намеченных на грунте, необходимо пробурить скважины метровой глубины и диаметром 20 см.
Для увеличения площади фундаментной опоры на дне каждой скважины ломиком и саперной лопаткой можно сделать расширения, вынимая тем же буром грунт. Это позволяет увеличить несущую способность свайных основ раз в пять.
На дно каждой скважины засыпают и трамбуют гравий или щебенку.
Для одной сваи используют, как правило, 3 стержня диаметром 1,2 см. Эти стержни должны выступать над фундаментным уровнем примерно на 1дм. Концы потом войдут в балку, которая соединит сваи в фундаменте.
Виды установки
Метод определяют, ориентируясь на показатели геологических исследований и особенностей конструкции планируемого сооружения. С целью адекватного разделения тяжести, ж/б опоры на фундамент опускаются до уровня расположения твердого стабильного слоя. Допускается следующие разновидности установки:
Забивной. Наиболее часто используемый метод. Опоры устанавливаются с использованием устройства с гидро- или пневмомолотом.
- Методом вдавливания(применяется постоянное давление).
- Вибрационным заглублением. Вместо извлеченного слоя земли располагаются пустотелые опоры-оболочки, вливается бетон.
Железобетонные сваи для строительства заливают с использованием следующих методик:
- Буронабивной. В предварительно просверленное отверстие устанавливается опалубка, помещаются металлические пруты, бетон.
- Буроинъекционной. Заключается в подаче бетона под напором в пробуренное отверстие с последующим монтажом металлических стержней.
- Грунтоцементной.В пробуренное отверстие заливается микс цемента и почвы. Вместимость цемента и надежность такой опоры в 2 раза ниже, чем у цементнобетонной.
Монтаж железобетонных свай
Установка забивных ЖБ свай выполняется с привлечением специальной техники, однако некоторые предварительные работы нужно выполнить. В частности:
заведение сваи в направляющую (скважину или каркас);
калибровка скважины, которая определяет место установки сваи. Глубина (длина) калибровочной скважины составляет 1/3 длины сваи. Аналогом скважины может быть решетчатый каркас, устанавливаемый на поверхности грунта. Задача у них одинаковая – служить направляющей для забивки сваи;
очистка участка от посторонних предметов, насаждений, мусора и т.п.;
нанесение разметки на сваю. Зачастую разметку наносят с шагом в 1 м.п. Наличие метки позволяет контролировать уровень погружения сваи;
проверка вертикальности установки уровнем;
забивка сваи. Существует две технологии погружения свай: со статическим усилием (к оголовку сваи прикладывается увеличивающее давление) или с динамическим усилием (к оголовку сваи прикладывается одинаковое повторяющее давление);
Примечание. Отклонение сваи от вертикальной оси более чем на 1% требует ее корректировки или извлечения с последующей забивкой.
достижение точки проектного отказа. Это точка, после которой свая не заглубляется далее. Точка определяется проектом.
сооружение ростверка. Ростверк устанавливается при необходимости. Причем их существует два вида: ленточный и плитный.
Сфера применения
- строительство фундамента на склонах;
- устройство фундамента для частного дома (в строительстве может быть использован любой материал, а этажность здания не ограничена), а также бань, гаражей, хозяйственных построек;
- усиление существующего фундамента (ремонт, восстановление старого, поврежденного);
- промышленное строительство.
К сведению, только забивные ЖБ сваи можно использовать во всех климатических зонах.
Примечание. Забивные сваи не могут быть применены в грунтах, склонных к горизонтальным подвижкам. Это обусловлено тем, что в этом случае снижается устойчивость строения к опрокидыванию.
Все положительные свойства железобетонных забивных свай проявляется только при условии точного соблюдения нормативов (ГОСТ) при изготовлении и монтаже. В частности, следует изучить следующие нормативные положения:
Отдельно следует изучить рабочие чертежи, которые содержатся в документе «сваи забивные серия 1.011 1 10» – «Сваи забивные железобетонные». Здесь описаны все типовые конструктивные решения. Причем каждому типу свай посвящен отдельный выпуск.
Особенности забивного фундамента из деревянных свай
Деревянные забивные сваи используются в тех случаях, когда подошва фундамента располагается ниже залегания грунтовых вод.
Деревянные забивные сваи.Обратите внимание! Для изготовления свайных столбов используются смолистые и устойчивые к гниению породы деревьев – сосна, дуб, ель, пижма, кедр и т.д. Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров
Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель
Деревянные сваи чаще всего имеют ширину сечения от 25 до 30 см, а погружение в почву может достигать 12 метров. Конец, который погружается в почву, обязательно должен быть заострен. Если фундамент возводится на плотной почве, на заостренный конец надевается колпачок из стали. Наземная часть столба оформляется под наголовник или стальной бугель.
Различают три вида забивных деревянных свай:
- Одиночные (классические деревянные столбы, которые монтируются по одному).
- Пакетные (свая представляет собой несколько брусьев (обычно 3 или 4 шт.), составленных вместе).
- Сваи из клееного бруса (Основное достоинство этого вида – возможность изготовить свайный столб любой длины).
Фундамент под баню на лиственничных столбах.Это интересно! Технология изготовления клееного бруса заключает в себе склеивание высушенных и строганных досок. Для работы применяются био- и водостойкие клея, что повышает долговечность и эксплуатационные характеристики изделия.
Заглубление деревянного столба должно проходить на глубину не менее 1,2 метра. Обязательно учитывается уровень промерзания грунта – свая погружается ниже ее как минимум на 0,5 м.
