Воздушный канализационный клапан

1 Какая конструкция у клапана вакуумного насоса?

Специфика работы затворного клапана, используемого на насосном оборудовании, является следствием его устройства. Несмотря на внешнюю незамысловатость элемента в конструктивном плане он выполнен достаточно тонко. Обычно он состоит из таких составных частей:

• цилиндрический корпус из металла;
• запорная часть;

• рабочий орган, представленный золотником и сопутствующими элементами.

Корпус устройства выполняется из разных металлических сплавов. Тип сплава зависит от среды, с которой работает агрегат. Чаще всего это латунь, бронза, чугун или сталь. Внешне он представляет собой цилиндр, края которого оснащены резьбой для врезки в отрезок трубопровода. Края корпуса могут оборудоваться отверстиями под фиксирующие элементы (винты или болты). Также резьба часто дополняется резиновыми уплотнителями, которые предотвращают потерю жидкости в ходе работы.

Внутри корпуса находится рабочий орган. Состоит он из золотника, посаженого на шток, двух дисков и прокладки, расположенной между ними. Тарелки и золотник устройства чаще всего выполняют из меди, цинка или нейтральных полимерных составов. На шток под тарелками также установлена пружина. Ее роль заключается в возврате клапана в седло. Пружина изготовлена из прочных сортов стали.

1.1 Принцип действия устройства

В конструкции вакуумного насоса обратный клапан играет важную роль. Он регулирует давление внутри трубы или канала, а также предотвращает возврат жидкости назад в источник.

Если большой объем жидкости после отключения насоса снова возвращается в колодец или скважину, внутри трубы создается обратный напор. Он раскручивает рабочее колесо аппарата в обратную сторону. В результате нескольких таких циклов аппарат может выйти из строя или частично потерять функциональность. Предотвращение таких моментов и является основной задачей клапана. Благодаря конструкции он сразу же после отключения насосного аппарата перекрывает участок трубы, тем самым ограничивая обратный напор.

Межфланцевый обратный клапан

Происходит регулировка давления следующим образом:

1. Вакуумный насос начинает работать. При этом создается область разряженного давления, и жидкость всасывается внутрь линии.
2. Жидкость в процессе движения образует напор, который давит на диски запорного элемента.
3. Пружина сокращается, и клапан поднимается в седло. Вследствие этого жидкость беспрепятственно поступает внутрь трубы.
4. Если помпа отключается, поток внутри линии трубопровода ослабевает. При этом уменьшается давление на диски. Пружина пересиливает его и возвращает тарелки на середину канала, тем самым перекрывая ход жидкости назад.

На большинстве моделей вакуумных насосов обратный клапан уже входит в конструкцию прибора. Но, некоторые модели предполагают дополнительное приобретение такого элемента с целью врезки в трубопровод. Особенностью данного устройство является то, что его можно устанавливать и с другими типами насосного оборудования или сантехники. При этом, если установить обратные клапаны периодически по всей линии трубопровода, это позволит предотвратить утечки жидкости в случае повреждения каналов.

Главными преимуществами работы таких устройств являются:

• полное отсутствие шума;
• надежность конструкции;
• легкость монтажа и простая замена в случае выхода из строя элемента;
• свободный ход жидкости в рабочем положении (обычно составляет от 10 до 50 мм).

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Критерии выбора клапана

Подбирая клапан необходимо учитывать все особенности вновь монтируемой или реконструируемой системы канализации. От ее протяженности, диаметра, уклонов, количества приборов, вероятности их одновременного использования напрямую зависит тип, размер и количество вакуумных клапанов.

При выборе вакуумного клапана учитывается следующее:

• конструктивные особенности клапана. Разные модели могут оснащаться мембраной или штоком;
• место его установки. Необходимо учитывать, где монтируется клапан: внутри помещения или вне его. Будет установка открытой или скрытой, учесть вероятность попадания загрязнений и воздействие окружающей среды;
• диаметр трубопровода в точке установки. Устройства выпускаются под раструбное соединение двух диаметров 110 и 50 мм;
• цена и качество изделия. На рынке хорошо зарекомендовали себя товары из России и Германии. Однако при сравнимом качестве отечественные изделия в три раза дешевле.

Особенности монтажа аэратора

Вентиляционный клапан для канализации можно устанавливать, как в квартире, так и в частном доме.

Отметим отдельно тот момент, что если вы устанавливаете аэратор в квартире, то вам следует заблаговременно предупредить соседей, так как потребуется отключение воды по стояку.

После того как вода будет отключена, можно приступать к монтажу:

1. в первую очередь осуществите демонтаж трубы в том месте, где будет происходить размещение клапана. Как правило, это относится к горизонтальным трубам, где клапан обычно размещается в верхней точке;

2. если вы планируете разместить клапан на трубе, которая отводит стоки, тогда следует правильно подобрать направление установки, а именно, необходимо выбрать такое направление, чтобы стрелка на корпусе полностью совпадала с направлением движения стоков;

3. затем клапан необходимо собрать и установить в трубу в вертикальном положении, используя уплотнительное кольцо, как это указано в инструкции, прилагающейся к нему. Установить клапан можно в саму трубу, а можно с применением тройника или отвода.

Варианты монтажа воздушного клапана

• температура воздуха в помещении обязательно должна быть плюсовой;
• выбирая клапан, следует учитывать его пропускные особенности, показывающие, какое количество литров воздуха он способен пропустить за 1 секунду. Безусловно, лучше приобретать аэраторы, обеспечивающие максимальную пропускную способность;

выбирать место для монтажа клапана необходимо с особой тщательностью, так как к нему должен легкий доступ, чтобы иметь возможность в дальнейшем осуществить его ревизию или же ремонтные работы.

Плюсы и минусы аэраторов

К положительным качествам аэратора относятся:

1. Нормализация работы канализации. Установка вспомогательной детали препятствует распространению неприятного «аромата», опасного для дыхательной системы человека.
2. Возможность отказа от монтажа фановой трубы. Размещение аэратора позволяет не формировать выход в крыше частного дома.
3. Возможность внедрения в невентилируемый стояк. В таком случае клапан эффективно работает только в малоэтажном здании. В многоэтажных домах деталь используется в сочетании с фановой конструкцией.

К недостаткам относят возможность заклинивания штока. Этому способствует износ мембраны или засорение аэратора. Второе маловероятно, мусор попадает в корпус только при открытии крышки.

Разновидности по конструктивным особенностям

Конструктивные особенности и варианты использования клапанов разделяют их на такие виды:

• мембранные;
• цилиндрические;
• рычажные.

Мембранные. Выполняются из ПВХ. Наиболее часто их монтируют на вход вентиляции канализационной конструкции. Если происходит резкий перепад давления в системе, такая мембрана молниеносно реагирует и меняет своё положение, что позволяет выровнять давление и избежать срыва водных барьеров. Эксплуатация такого клапана предусматривает доступ воздуха из фановой трубы.

Цилиндрические. Такие приборы производятся из металла (наиболее распространены стальные). По внешнему виду такие клапаны напоминают запорный кран. В состав цилиндрического устройства входит корпус с нанесённой резьбой и крышка. Самым распространённым диаметром, который используется — 110 мм, однако, применяются и другие варианты, хоть и значительно реже.

Давление, которое воздействует на крышку, изменяет её положение, в результате чего открывается путь сточным водам. С исчезновением давления крышка принимает исходную позицию. Открывается она в направлении канализации. Специалисты советуют использовать такие клапаны в частных домах.

Клапаны изготавливаются из разных материалов, популярным типом является изделие из ПВХ

Рычажные. Этот тип клапана применяют в канализационных конструкциях, в которых отсутствует вентилирование. Стоит отметить, что такое приспособление нуждается в ручной настройке. В состав такого клапана входят следующие конструктивные элементы: металлический корпус, стальной рычаг. Движение сточных вод проходит в направлении, которое обозначено стрелкой.

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Особенности монтажа

К устройству прилагается инструкция по эксплуатации и установке, с которой стоит предварительно ознакомиться, но есть ещё некоторые тонкости:

Если в одной монтажной схеме предполагается установка нескольких аэраторов, то закладывается расстояние от одного устройства до другого не менее метра.

Канализационный аэратор в работе

1. Наличие канализационного аэратора не требует проведения отдельной вентиляционной шахты.
2. Если канализационная система расположена под напольным покрытием, то клапан монтируется не менее, чем в 35 см от поверхности пола. Это же расстояние закладывают, если в полу имеется решётка.
3. Самая высокая точка слива должна располагаться не менее чем в метре от пола.
4. Канализационные аэраторы нельзя устанавливать в неотапливаемых помещениях. Стояк, который выходит на чердачное помещение, нуждается в дополнительном утеплении.
5. Аэратор устанавливается в раструб, нарушать эту последовательность нельзя.

Правильный монтаж устройства с соблюдением всех этих правил позволит избежать засорения аэратора канализационными стокам.

Особенности расположения воздушного клапана

Место, где монтируется аэратор может различаться при установке в частных жилых домах и квартирах многоквартирных домов

Но в обоих случаях важно соблюдение необходимых общих условий:

монтировать прибор на том участке трубы, где мембрана будет защищена от попадания грязи, что мешает герметичности и снижает эффективность работы клапана;
устанавливать аэратор в местах свободной циркуляции воздуха – это важное условие для нормального функционирования;
работа аэратора сопровождается звуками, некоторые клапаны «похрюкивают», и поэтому место установки нужно такое, где это не будет раздражать слух.

Место монтажа аэратора квартирах

В квартирах воздушные клапаны монтируют на любом участке трубопровода: встраивают в систему тройник, ставят на него вертикальную трубу, а нее – клапан. Но лучше делать это на 20-30 см выше оси основной канализационной трубы, чтобы аэратор не засорялся.

Аэраторы в частном доме

Если в частном доме живут две семьи, клапан можно ставить на вспомогательный стояк, но хотя бы один из них (вспомогательный или основной) при этом должен быть выведен на крышу.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками.

Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Правильное и неправильное расположение клапана

Несмотря на то, что некоторые инженеры классифицируют клапаны на горизонтальные и вертикальные, профессионалы не рекомендуют устанавливать их на вертикальном участке трубопровода, т.к. это может привести к аварийной ситуации в вышерасположенной по стояку квартире.

Вертикально установленный обратный клапан гораздо быстрее аккумулирует частицы мусора, снижая пропускную способность трубы, приводя к повышению давления и разрыву.

Разрешено устанавливать обратный клапан:

• на выпуске в колодец системы водоотведения в техническом помещении (в подвале или на цокольном этаже);
• на первых этажах многоквартирных домов непосредственно на выходе сантехнических приборов (унитаза, ванны, умывальника, мойки);
• на входе в жилое помещение после переходного элемента (тройника или крестовины);
• перед колодцем с внутренней стороны фундамента.

Другой важный момент: к клапану должен быть беспрепятственный доступ, чтобы сантехник имел возможность открыть крышку устройства и прочистить/отремонтировать его.

Рекомендуем ознакомиться: Использование медных труб в различных трубопроводных системах — плюсы и минусы

Если по какой-то причине в квартире не удаётся установить стандартный клапан (устройство само по себе достаточно громоздкое и в маленьком санузле оно может занимать много места), можно установить компактный клапан-манжету, который устанавливается на выходной трубе унитаза.

Инструкция по установке

Первый шаг – отключить стояк водоснабжения в квартире или доме. Потом выбрать участок, где будет стоять клапан, и вырезать болгаркой. Торцовые поверхности трубы зачистить от зазубрин.

Для герметичности в раструб нужно поставить резиновую прокладку (если монтаж по резьбе, вместо прокладки – сантехническая пленка). После этого установить аэратор и крепко зафиксировать его в стояк.

Для одной квартиры на внутреннюю канализацию требуется как минимум 3 клапана – по штуке на каждый потребитель.

Для аэраторов надо обеспечить доступность, чтобы их было легко осматривать и чистить. А чистка нужна раз в год.

Принцип работы вакуумного клапана и его конструкция

Прежде чем говорить о том, как работает воздушный запорный обратный клапан вакуумного типа, рассмотрим его устройство, оно изображено на рисунке.

Конструкция вакуумной заслонки (упрощенная схема)

Обозначения элементов конструкции:

• А – заслонка;
• В – отверстие для вентиляции;
• С – верхняя часть стояка;
• D – стенки корпуса устройства;
• E – воздушный канал;
• F – вставка.

Теперь перейдем к принципу работы вакуумного запора. Когда происходит слив воды в систему, возникает изменение давления. Для его стабилизации в клапане открывается крышка, через которую воздух попадает в систему.

Клапан в режиме открытой заслонки

Когда давление в системе выравнивается, заслонка становится в запертое положение, благодаря чему неприятный запах не может проникнуть в помещение.

Заслонка закрыта, что не допускает рециркуляции воздуха

Устанавливать аэратор следует в следующих случаях:

• когда канализационные системы не оборудованы фановыми трубами;
• если вывести вентиляционную трубу через крышу не представляется возможным.

Назначение запорной арматуры данного типа – обеспечить необходимый уровень вентиляции внутри системы. Как правило, вакуумные клапаны устанавливают в малоэтажных домах (не более 5-6 этажей), в противном случае имеется высокая вероятность выхода запора из строя.

Устройство и принцип работы фанового клапана

В устройство воздушного клапана входит:

• пластиковый корпус с боковым отверстием;
• крышка, которую можно снять для чистки устройства или проведения ремонтных работ;
• резиновой мембраны или штока;
• уплотнительной прокладки, предназначенной для герметизации конструкции и ограничения хода штока.

Принцип работы прибора заключается в следующем:

• если давление в стояке равно атмосферному или немного его превышает, клапан находится в закрытом состоянии и не пропускает газы из канализации в помещение;
• при спуске воды из приборов сантехники внутри трубопровода возникает разряжение, вследствие чего происходит смещение штока (мембраны) и открытие прибора;
• через клапан поступает воздух, который уравнивает давление. Шток начинает двигаться в обратном направлении и закрывает клапан.

По принципу действия воздушные клапаны подразделяются на три типа:

• автоматические — используются в основном для установки в небольших частных домах, так как не способны выдержать сильный напор воды и значительный объём воздуха. Работает только на сброс скопившегося воздуха;
• кинетические (антивакуумные) — предназначены для выпуска или впуска воздуха в системах с низким уровнем давления;
• комбинированные — сочетают все лучшие технологические возможности двух предыдущих устройств.

Так как у канализационной магистрали есть вертикальные и горизонтальные участки, то для каждого из них подбирается вентиляционный клапан с разной конструкцией рабочего механизма:

• шаровый аэратор. Затворная деталь имеет форму шара, который прижимается к спускному отверстию с помощью пружины. Применяется для установки на горизонтально расположенные участки труб малого диаметра в месте подключения сантехнических приборов;
• приёмная модель. В конструкцию устройства входит фильтр, предназначенный для улавливания твёрдых частиц из сточных вод и не позволяющий им проходить дальше в систему канализации. Выпускается диаметром 20 см и используется для монтажа перед насосом горизонтальной линии трубопровода;
• межфланцевый аэратор. Это компактное и лёгкое устройство, которое можно разместить как на вертикальном стояке, так и на горизонтальной линии трубопровода. В зависимости от конструкции корпуса бывает проходным (поток воды проходит сквозь него, не меняя своё направление) и угловым (при прохождении через клапан поток транспортируемой среды меняет направление на 90º). Модификации с запорным органом в форме пластины имеют диаметр от 1,5 до 20 см. Диаметр двустворчатых моделей составляет от 5 до 70 см;
• обратный клапан, оснащённый поворотным или лепестковым механизмом. Имеет запорный орган в виде золотника, который при падении давления в системе плотно прижимается к седлу. Аэраторы большого диаметра могут быстро поломаться из-за сильных ударов золотника о поверхность седла. Дальнейшая эксплуатация такого повреждённого прибора может привести к возникновению в системе гидравлического удара. Чтобы снизить воздействие удара клапаны больших диаметров оснащаются демпфером.

Различаются клапаны и способом крепления:

• под сварку. Применяется в системах, транспортирующих особо агрессивные среды промышленных предприятий;
• муфтовый — для крепления используются резьбовые муфты;
• фланцевый — вакуумный клапан зажимается между фланцами, установленными на концах труб;
• фланцевый с применением уплотнительных прокладок.

Клапан или фановая труба

А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:

Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции? Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?

Частный дом

Установка клапана вместо вентиляции возможна, но нежелательна. Почему?

• От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;
• При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
• Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.

Многоквартирный дом

Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.

Почему?

Механизм вкратце таков:

• После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
• Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
• По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
• Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.

Принцип работы

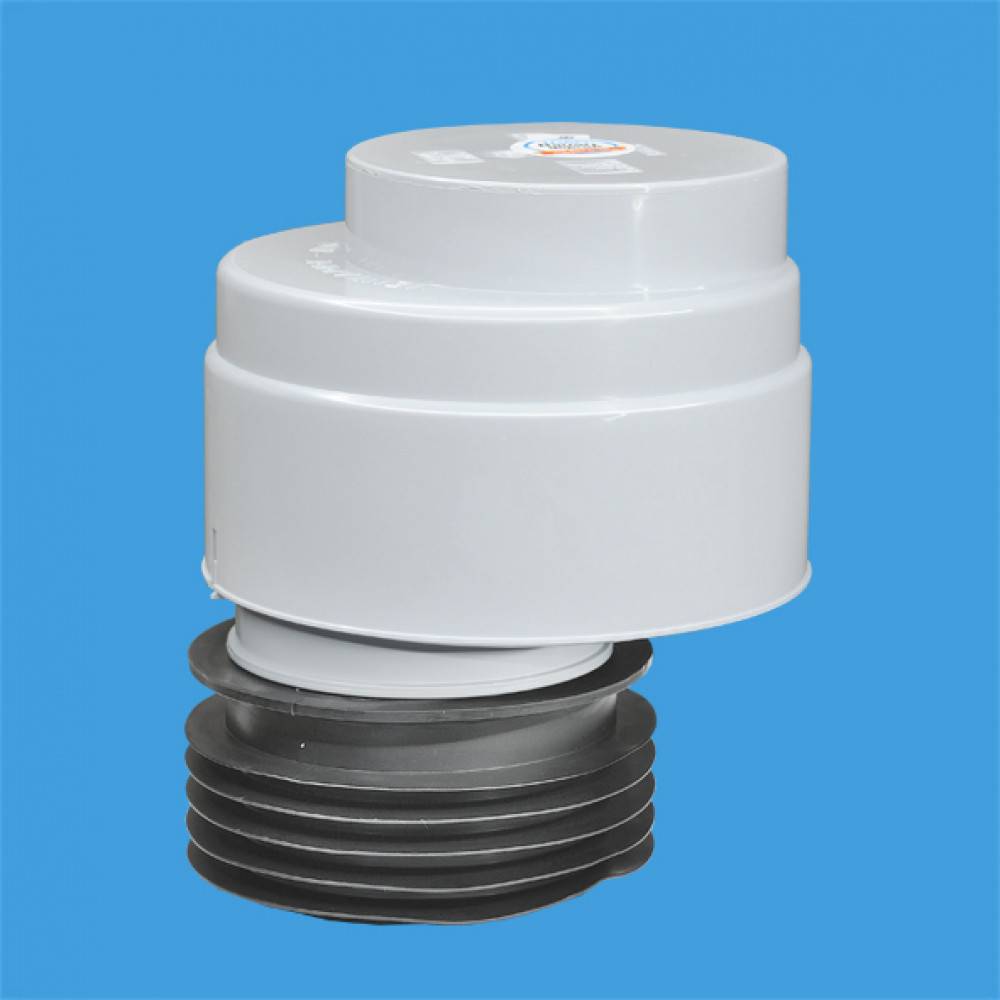

Итак, рассмотрим принцип работы канализационного воздушного клапана:

1. При осуществлении слива воды, жидкость проходит в канализационный трубопровод. Процесс сопровождается снижением давления.
2. Благодаря различию с атмосферным давлением, открывается воздушный клапан. В отверстия на боковой части проникает воздух.
3. Давление нормализуется после попадания в трубопровод необходимого объема воздуха. В результате устройство принимает исходное положение, что в свою очередь создает герметичность системы.

Весь процесс происходит очень быстро, и в результате срабатывания гидрозатвора неприятные запахи из канализации не попадают в помещение.

Воздушный клапан для канализации состоит из корпуса, который изготавливается из полимеров повышенной жесткости. Верхняя часть снимается, что позволяет произвести осмотр и его очистку.

Прокладка из прорезиненного материала обеспечивает плотное прилегание. Предусмотрено отверстие для воздуха, в результате чего срабатывает механизм открытия и закрытия. Подобное приспособление позволяет выравнивать отрицательное давление в конструкции. В обычном состоянии воздух идет через фановую трубу.
