Усовершенствование распашных ворот
Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.
В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.
В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.
Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.
Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

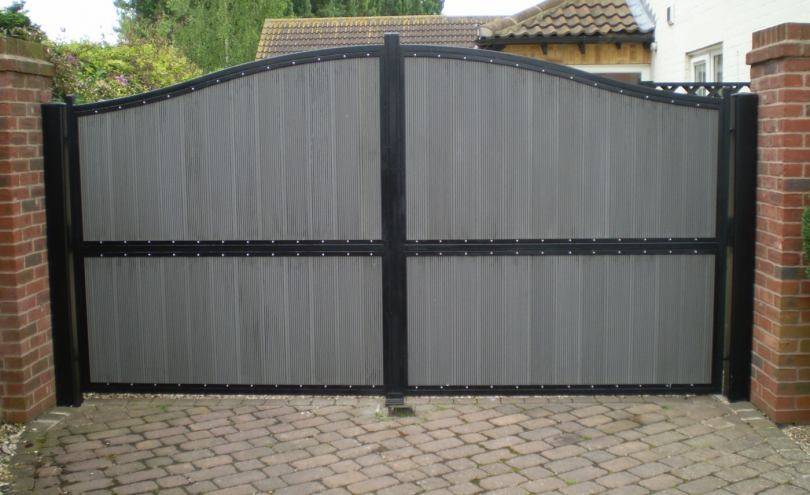

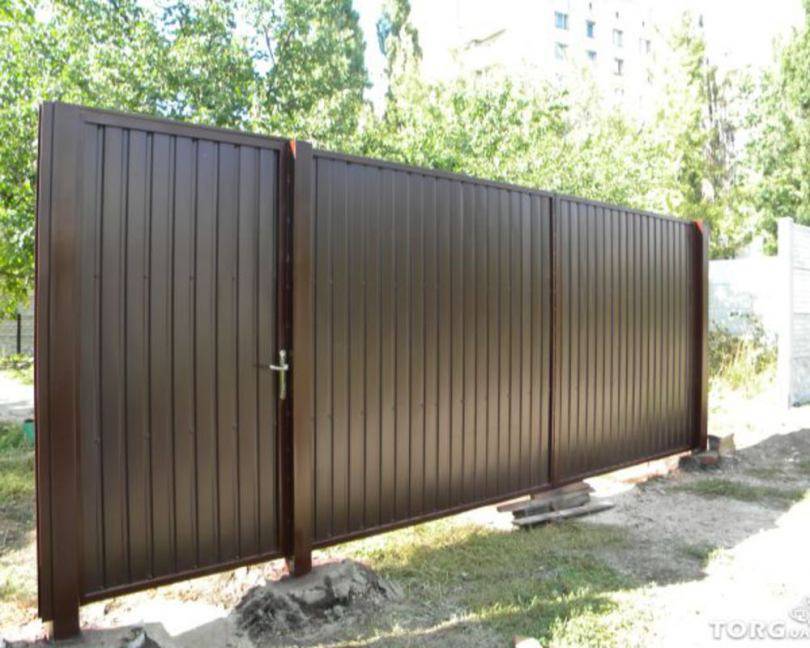

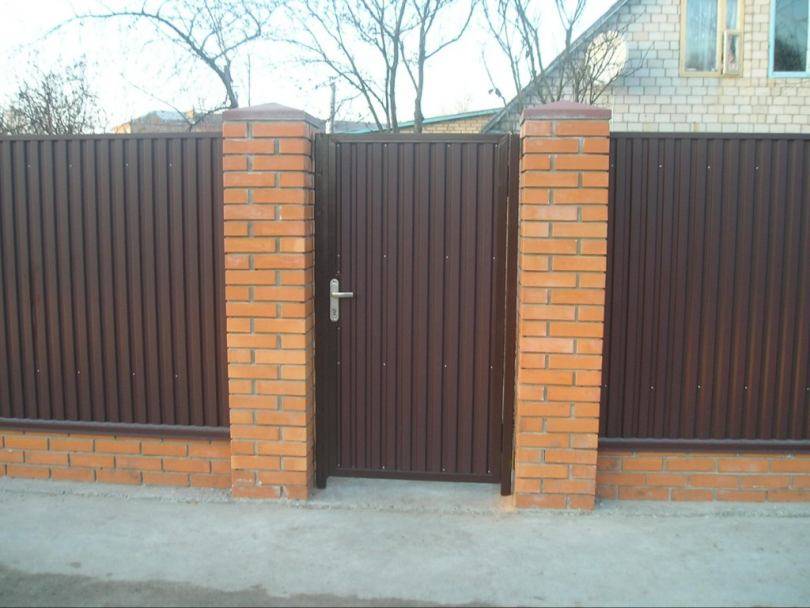

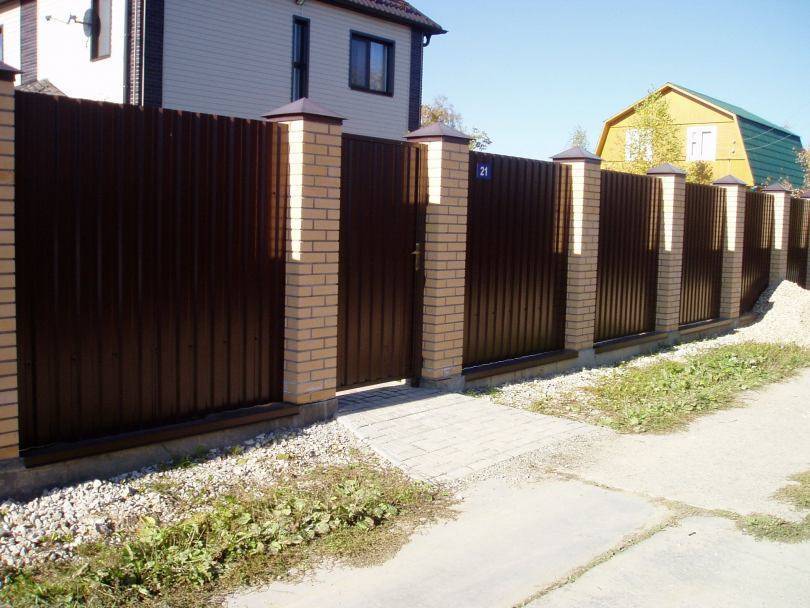

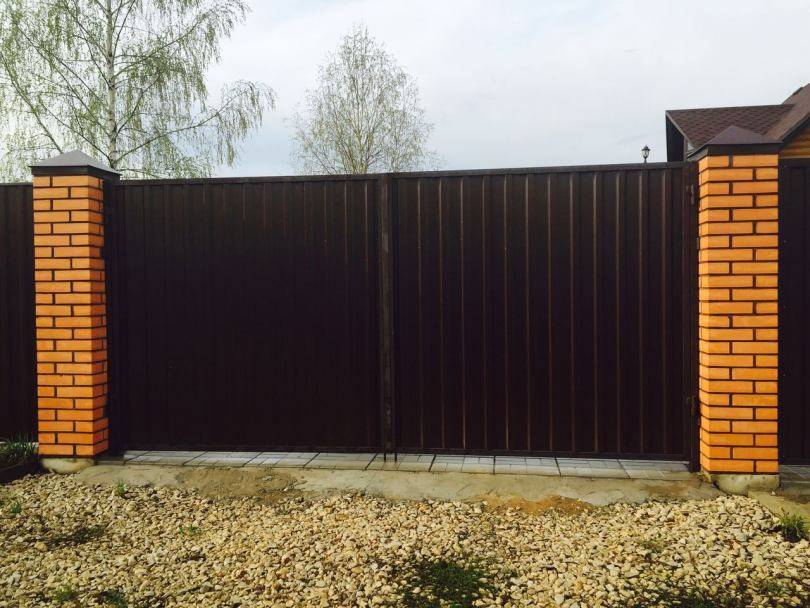

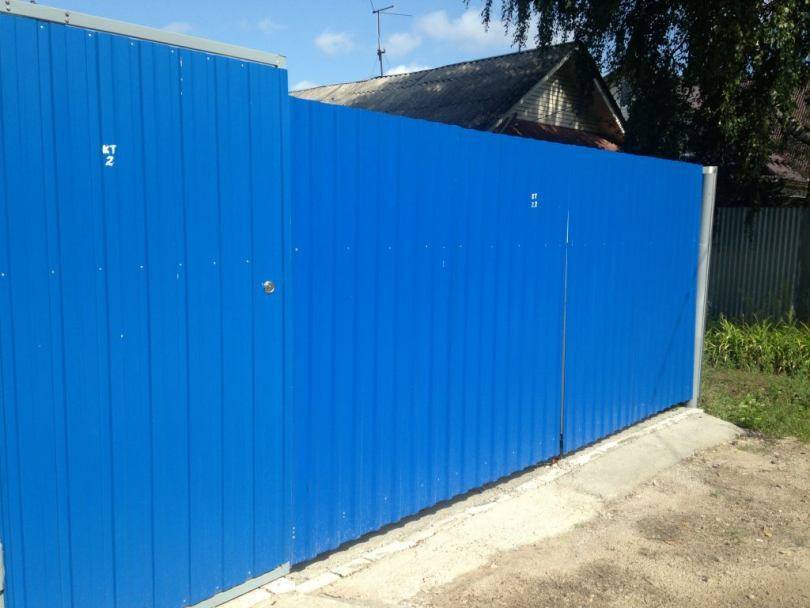

Несколько примеров готовых ворот
1 этап – размеры ворот из профнастила с калиткой и без
Отметим, что установка распашных ворот предполагает учет планировки территории участка/двора.
Ширина ворот из профнастила
Ширину проема для ворот определяют исходя из ширины автомобиля (включая зеркала) плюс один метр дополнительно, на запас.
Также учитывается ширина опорных столбов (колон). При способе установки ворот с отдельно стоящей калиткой будет три столба. Кроме этого, нужно учесть величину зазоров между опорными столбами и рамой каркаса. А также размер зазора между створками распашных ворот с учетом параметров фурнитуры.
Оптимальная ширина проема для ворот составляет 4500-5000 мм.
Стандартная ширина калитки из профнастила составляет 1200 мм.
Совет. Поскольку, одним листом на створку не обойдешься, целесообразно рассчитывать ширину створки исходя из ширины листа профнастила.
В таблице показана зависимость ширины створки ворот от ширины профлиста.
| Вид профнастила и ширина волны, мм. | Примечание | |||
| Количество листов | ПС–8 (1 200/1150) | ПС–10 (1 200/1180) | ПС–20 (1 150/1100) | |
| 1 | 1 200 | 1 200 | 1 150 | Общая ширина листа |
| 1,5 | 1 775 | 1 790 | 1 700 | Половина рабочей ширины + общая ширина листа |
| 2 | 2 350 | 2 380 | 2 250 | Рабочая ширина + общая ширина листа |
| 2,5 | 2 925 | 2 970 | 2 800 | Полторы рабочей ширины + общая ширина листа |
Материал подготовлен для сайта www.moydomik.net
Высота ворот из профнастила
Высота распашных ворот из профлиста составляет 2200-2500 мм. Это объясняется стандартной длиной листа профнастила – 2 000 мм. Хотя завод-изготовитель может предложить любую длину с дискретностью 50 мм.
Кроме этого учитывается зазор снизу (между створками ворот и землей), который необходим, чтобы обеспечить функционирование ворот при образовании наледи и высоком снежном покрове. Зазор под воротами составляет 150-300 мм.
На высоту ворот влияет наличие декоративных элементов сверху. Например, использование ковки, позволяет увеличить высоту ворот из профнастила и декоративно украсить конструкцию, в результате чего въездная группа выглядит более респектабельно.
Совет. Если зазор от земли кажется слишком большим, можно установить снизу ворот съемную планку, которую нужно снимать в начале зимы.
Основные виды
С учетом того, как створка будет открываться, ворота для забора из профнастила делятся на два вида: раздвижные либо распашные. Каждая конструкция из профлиста имеет достоинства и недостатки.
Распашные конструкции из профлиста
Этот вид воротных конструкций из профлиста самый простой для монтажа своими руками. Распашные изделия имеют два несущих столба, куда крепятся створки, оцинкованные металлическим листом.

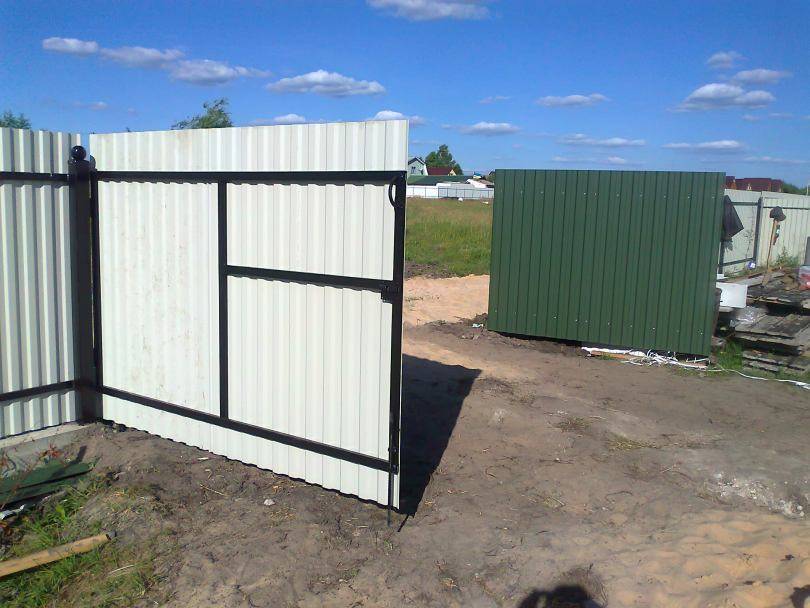

Вариант ворот и калитки
Установленные гаражные воротные системы можно сделать с открытием вручную либо оборудовать автоматикой. Причем встраивать электрический привод можно для створок изделий любого размера.
Самодельные распашные воротные системы просты в монтаже, но есть один недостаток – требуется пространство, чтобы открыть створки в гараж.
Откатные системы

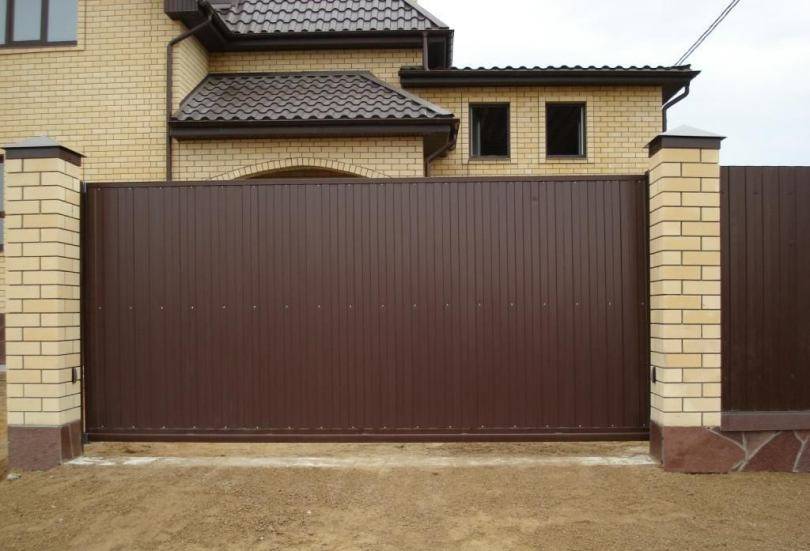

Наиболее удобными в эксплуатации являются откатные конструкции из профлиста. Их устройство сделано так, что полотно во время открывания отъезжает в сторону, что значительно экономит место.

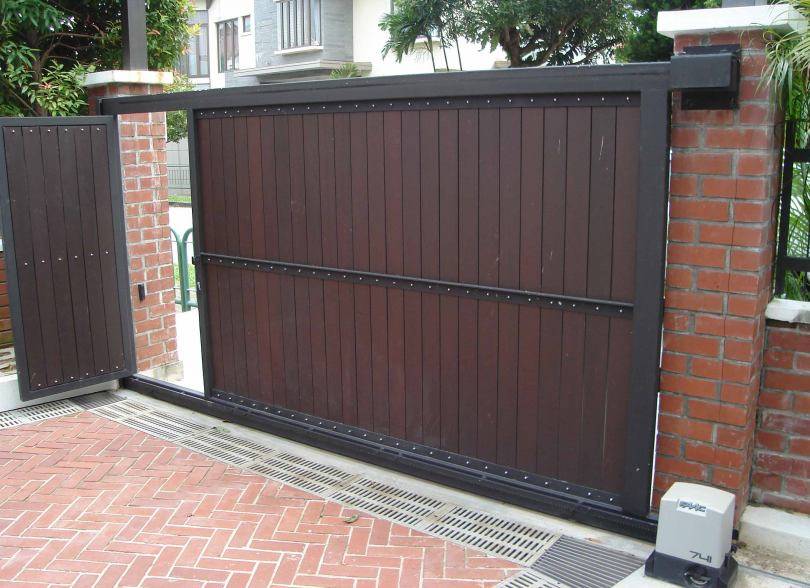

Откатные ворота
Помимо этого, после монтажа раздвижной конструкции из профлиста отпадает надобность очищать территорию от снега, чтобы открыть створку зимой. Но, невзирая на множество преимуществ, есть определенные недостатки:
- для установки воротной системы потребуется покупка некоторых дополнительных комплектующих элементов для монтажа;
- заливка фундамента производится по более сложной схеме;
- стоимость этих воротных систем из профнастила намного дороже.
Такие воротные системы чаще всего оборудуют автоматикой. Открывать вручную конструкцию ворот из профлиста очень сложно.
Схема движения створки
Складные конструкции из профлиста
Воротная система представляет собой вертикальные створки, соединяющиеся друг с другом и работающие по принципу «гармошки». Створка перемещается на роликах по направляющим вверх. Воротные системы небольшие по размерам, поэтому могут устанавливаться в любой части проема. Но такая конструкция является не очень надежной.

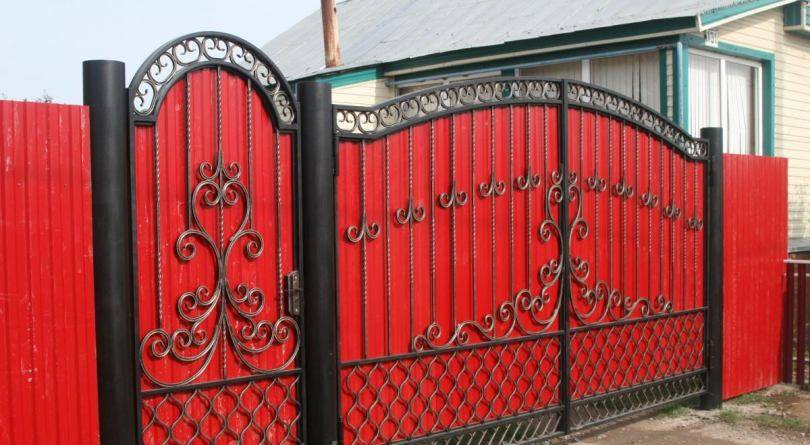

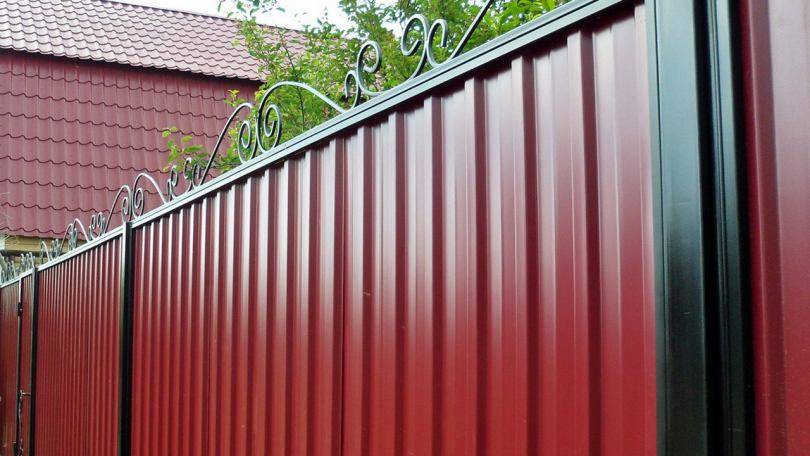

Декоративные изделия
Эти воротные конструкции, как правило, декорируют аркой, разными элементами ковки. Чтобы соорудить красивую модель с художественными элементами декора, необязательно иметь кузнечный опыт и уметь ковать. Все можно купить в магазинах. Для установки кованых деталей необходимы лишь навыки сварщика.
Красивое фото конструкции ворот из профлиста можно посмотреть ниже.

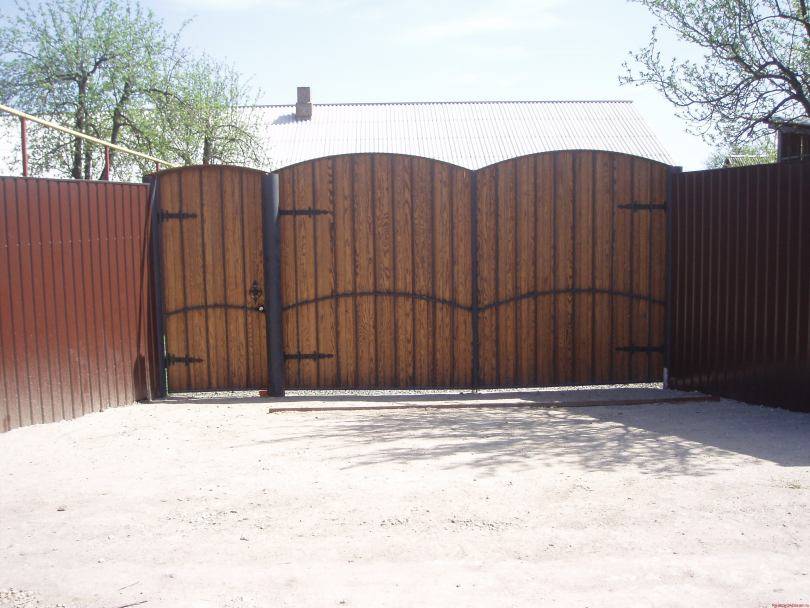

Вариант с ковкой
Создание каркаса
Для начала на опорных профилях наносится разметка, ее обязательно следует делать с помощью уровня. Установка ворот производится на специальный шарнир с подшипниковой опорой.
Затем болгаркой следует выпилить часть металла для того, чтобы трубы меньших размеров хорошо садились в эти пазы.
Если на концах ворот излишки профилей выступают, то их необходимо отрезать с помощью болгарки.
Затем поперечные стальные профили необходимо хорошо приварить к опорам. После этого обязательно удалите со шва образовавшийся шлак. Если этого не сделать, то соединения в скором времени может разрушиться от ржавчины.
Виды и типы откатных ворот
Устройство и конструктивные особенности механизмов и способов установки.
По способу открывания:
раздвижные ворота – состоят из двух створок, которые отъезжают в противоположные стороны. Визуально похожи на распашные и сочетают в себе достоинства распашных и раздвижных ворот;
откатные ворота (самонесущие) – состоят из одного полотна (редко двух) которые отъезжают в одну сторону.
Устройство раздвижных и откатных самонесущих ворот
Главное преимущество откатных ворот – для эксплуатации не требуется много свободного пространства. В числе плюсов – возможность подключения автоматики, более современный вид, легкость скольжения даже при наличии снега.
По степени механизации:
ручной откат (механическое открывание ворот). Отодвинуть створку раздвижных ворот абсолютно несложно. Собираясь сделать откатные ворота своими руками, многие отдают предпочтение ручному откату ворот;
автоматический откат. При проектировании и монтаже ворот учитывается необходимость подводки электричества и установка дополнительных механизмов. Автоматика для откатных ворот состоит из: пульта ДУ, электропривода, электрокабеля, фотоэлементов, сигнальной лампы.
По типу направляющих:
подвесного типа. В этом случае направляющая устанавливается сверху, что ограничивает высоту ворот;
консольного типа. Для откатных ворот такого типа характерна установка направляющей рамы внизу конструкции.
Самые простые, это ворота, установленные на рельс (рис. слева). Вариант простой, но не очень удобный, т.к. за нижней направляющей нужен постоянный уход. В противном случае, мусор, попавший в салазки, приведет к соскакиванию роликов, и со временем к повреждению механизма. Более современный вариант устройства – откатные ворота с плавающим рельсом (рис. справа).
Откатные ворота подвесного и консольного типа
Именно о том, как сделать откатные ворота из профнастила на плавающих рельсах и пойдет речь в статье.
Откатные ворота из профнастила своими руками
Пошаговая инструкция по изготовлению сдвижных ворот для дачи и частного дома.
Описание конструкции и работы консольных ворот
Принципиальную схему откатных ворот с нижним расположением консоли можно посмотреть на рисунке.
Схема откатных ворот с нижней консолью
Полотно ворот смонтировано на раме (1) из профильной металлической трубы. К раме приварена несущая балка (2), имеющая специальный профиль, внутрь которого плотно входят роликовые каретки (3). Балка при этом может перемещаться вместе с воротами влево — вправо по кареткам, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для того чтобы разгрузить ворота при полном закрытии применяется концевой разгрузочный ролик (4), входящий и упирающийся в нижний улавливатель (5). В другой части ворот, для фиксации полотна при полном открытии могут тоже использовать концевой ролик с ограничителем улавливателем, но на данной схеме он не виден.
Для того чтобы у ворот не было боковых качений существуют направляющая с роликами (7) и верхний улавливатель (6), фиксирующий полотно в закрытом состоянии. Для избежания попадания загрязнений и посторонних предметов внутрь балки применены заглушки (8). Вся конструкция ворот смонтирована на трех основных силовых элементах: опорном столбе (9), ответном столбе (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то они могут быть использованы в качестве опорного и ответного столбов, а если нет, то сооружать их придется отдельно из профильной металлической трубы. Фундамент для консоли в любом случае придется сооружать отдельно.
В откатных воротах достаточно легко реализуется электропривод, который закрепляют между роликовых кареток. Для приведения полотна в движение к его боковой поверхности закрепляют зубчатую рейку. Привод снабжают блоком управления, а также различными устройствами, обеспечивающими безопасность.
Откатные ворота удобно снабжать электроприводом
Окрашивание и отделка
Готовое изделие окрашивают под цвет приобретённого для обшивки профилированного листа. Окрашивание определяет итоговый внешний вид конструкции и защищает её на протяжении длительного времени.
Выбор состава должен опираться на технические характеристики, отдельное внимание стоит уделить антикоррозионным свойствам, устойчивости к отрицательным температурам, воздействию влаги и солнечных лучей. Наносить краску следует в два или три слоя, предварительно окрасив кистью сварные швы и болтовые соединения. После полного высыхания краски приступают к обшивке каркаса профлистом
Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины
После полного высыхания краски приступают к обшивке каркаса профлистом. Лист прикладывают к каркасу, выравнивают и крепят специальными саморезами с шестигранной головкой и резиновой шайбой. Использование такого крепежа гарантирует защиту от образования вмятин, попадания влаги и образования ржавчины.
По завершении монтажных работ, на откатные ворота устанавливают необходимые функциональные элементы, монтируют и подключают комплект автоматики, фотоэлементы, замки, защёлки и ручки с возможностью поворота.
Замок на ворота из профнастила
Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.
ФОТО: forum.motolodka.ru Накидной запор с висячим замком и два вертикальных шпингалета
Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации
При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков
ФОТО: ntkzavod.com.ua Врезной гаражный замок с хромированными металлическими деталями
Забор из профнастила своими руками: фотоотчет
Строился забор от соседей и фронтальный. Общая длина 50 метров, высота 2,5 м. На фронтальный использован коричневый профлист, на меже — оцинкованный, толщина 0,5 мм, марка С8.
Кроме того пошли такие материалы:
- на столбы профилированная труба 60*60 мм, толщина стенки 2 мм, трубы 3 м длины;
- на столбы ворот и калитки ставили 80*80 мм со стенкой 3 мм;
- лаги 30*30 мм;
- каркас ворот и калитки 40*40 мм;
Готовый забор из профнастила своими руками строил один человек
Забор установлен на металлических столбах, между которыми затем залит цоколь. Он необходим хозяевам, так как перед забором планируется разбить цветник (сделанную под него ограду вы видите). Также он нужен, чтобы вода во время обильных ливней не заливала двор. Металлические листы крепятся не сразу от земли, а немного отступив. Этот зазор закрыт высечкой — лентой, которая остается на некоторых производствах. Это сделано специально, чтобы не перекрывать доступ воздуха, для того чтобы земля быстрее просыхала.
Вид изнутри на готовый забор
Подготовка металла
Первый этап — подготовка труб. Со склада труба приходит ржавая, чтобы она служила долго, приходится ржу счищать, потом обрабатывать «Антиржавчиной» и после красить. Удобнее сначала подготовить все трубы, прогрунтовать и покрасить, потом только начинать монтаж. Ржавчину счищали металлической щеткой, установленной на болгарку.
Трубы нужно очистить от ржавчины
Трубы на складе были только 6-метровые. Так как высота забора 2,5 метра, закопать нужно еще 1,3 метра, общая длина столба должна быть 3,8 метра. Чтобы сэкономить, разрезали пополам на 3-метровые куски, а недостающее доваривали разным металлоломом, имеющимся в хозяйстве: обрезки уголков, арматура, куски разных труб. Потом все зачистили, загрунтовали и покрасили.
Установка столбов
Первыми поставили два угловых столба. Ямы бурили купленным в магазине буром. Почва нормальная, на одну лунку глубиной 1,3 метра уходило около 20 минут.
Бур для лунок под столбы
Первый столб выставили горизонтально и так, чтобы он над грунтом поднимался на высоту 2,5 метра. Чтобы выставить второй, понадобилось отбить высоту. Использовали водяной уровень. Заливать его нужно так, чтобы не было пузырьков — из ведра, а не из-под крана, иначе он будет врать.
Выставили второй столб по отбитой отметке (нанесли на планку, которую поставили рядом с лункой) и забетонировали. Когда цемент схватился, между столбами натянули шпагат, по которому выравнивали все остальные.
Технологию заливки использовали стандартную: в лунку устанавливали в два раза свернутый рубероид. Внутрь ставили трубу, заливали бетоном (М250) и выставляли вертикально. Уровень контролировали отвесом
Правильно выставить столбы — это очень важно, иначе весь забор перекосит
В процессе работы несколько раз получалось, что бетон заливался не внутрь свернутого рубероида, а между ним и стенками ямы. Выгребать его оттуда удовольствие маленькое, потому выступающую часть разрезали на лепестки, приколотили к земле большими гвоздями. Проблема решилась.
Так зафиксировали рубероид
После того как бетон схватился, сделали переносную опалубку из досок, обтянутых плотной пленкой. С их помощью залили цоколь. Чтобы он был прочнее, по низу к столбам с двух сторон приварены прутки арматуры. Вокруг них ставилась опалубка.
Опалубка для цоколя
Установка перемычек
Очищенные, загрунтованные и покрашенные трубы для перекладин нарезали и приварили. Варили между столбами. Их тоже нудно ставить в уровень, чтобы крепить было легче.
Варим перемычки
После того, как сварка окончена, все места сварки очищены проволочной щеткой, обработаны «Антиржавчиной» и после покрашены.
Монтаж профлиста
Так как верхняя перемычка проходит по самому верху забора, и приварена она ровно в уровень, проблем с выравниванием и установкой листов не было. Крепили сначала по краям, потом устанавливали промежуточные саморезы. Чтобы проще было их ровно ставить, между крайними натянули нитку.
Ровно установленный крепеж — тоже красиво
После были сварены и прикреплены ворота. Как последние штрих — установлены сверху доборные элементы — П-образный профиль, закрывающий верхушку забора и заглушки на трубы.
Финальный вид забора из профлиста, сделанного самостоятельно
Как вы поняли, особо сложного ничего нет
Важно выставить ровно столбы и приварить каркас. Это и есть основная задача
Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску
Много времени — порядка 60% уходит на подготовку труб — очистку, грунтовку, покраску.
Изготовление раздвижных ворот
Монтаж этих конструкций немного сложней, но, изучив технологию, можно сделать прочные откатные ворота.
Чтобы изготовить ограждение данного типа, необходимо дополнительно купить некоторые комплектующие. В этом наборе непременно должны находиться такие части конструкции:
Если необходимо автоматическое управление, то нужно купить такие комплектующие:
Схема установки включает следующие показатели:
Вначале устанавливаются опоры. Для этого можно выбрать:
Фундамент и каркас
Изготовление каркаса
Чтобы изготовить каркас, требуются профильные трубы диаметром 65х40 мм. Для перегородок можно выбрать меньшее сечение (35х20 мм).
Преимущества и недостатки
7 плюсов:
- Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
- Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;

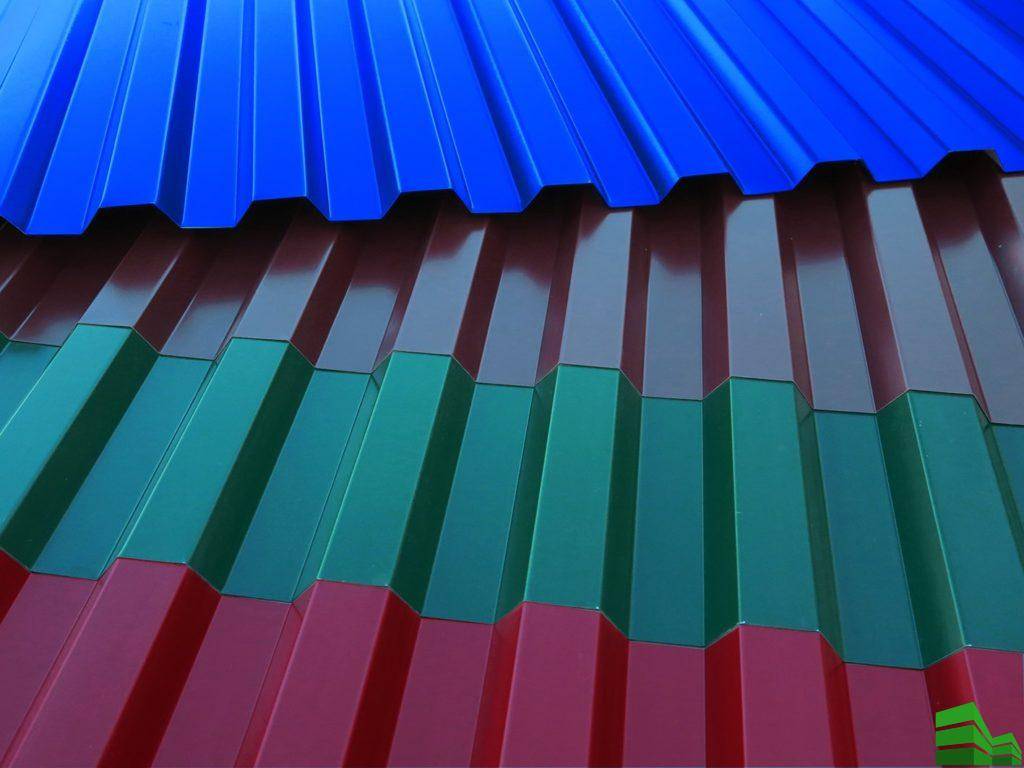

- Широкий диапазон цветов, в которые можно окрасить профлист;
- Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
- Относительно невысокая стоимость;
- Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
- Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;
4 минуса:
Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях
Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.
Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.
Ворота из профнастила своими руками – фото и идеи
Механизм открытия створок не ограничивается распашными и может быть разным. Предлагаем несколько альтернативных вариантов, отличающихся сложностью и габаритами.
Ворота с калиткой
Прорежь калитку посреди целой створки – тогда ее не нужно укреплять и она сама усилит каркас. Если нужно сместить калитку в сторону, смещай ее к опоре, но не ко внутреннему краю. А если не хочешь резать – сделай ее отдельной зауженной створкой, а вторую расширенную укрепи ребрами жесткости.

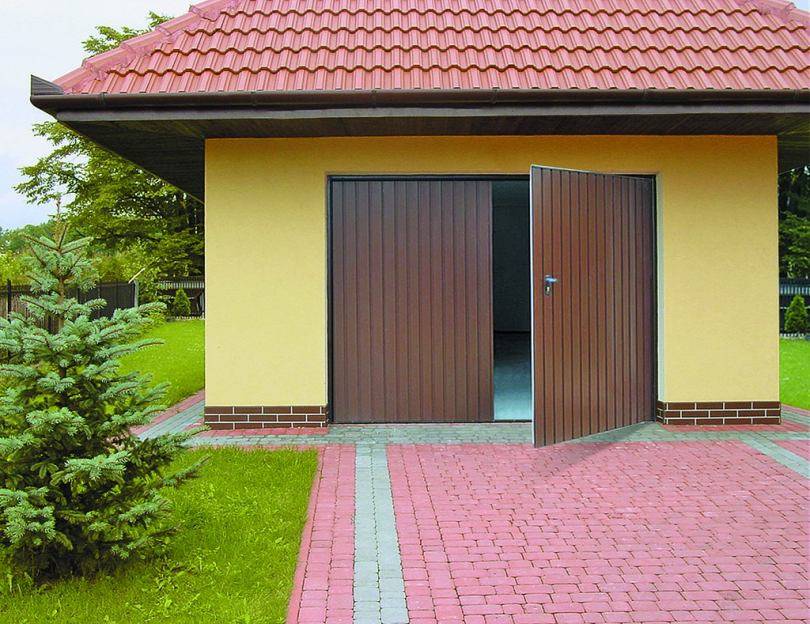

Подъемно-поворотные ворота
Такие створки часто используются в гаражах, потому что они не ограничивают заезд. Ворота проворачиваются горизонтально и поднимаются, но нужна дорогостоящая автоматика
Важно максимально облегчить вес створки, так что бери профнастил потоньше и без дополнительного утепления
Откатные ворота из профнастила
Главный плюс конструкции – компактность, сравнительно с распашными створками, занимающими место. Для открытия направляющие откатываются в сторону. Учти, что роликовые опоры при регулярном использовании изнашиваются, так что со временем их придется менять.
Откатные ворота с верхним подвесом
Зачастую направляющие идут снизу, но тут они смещены наверх. Из-за этого высота створок ограничена. Но зато нагрузка на автоматику ниже и привод прослужит дольше. Зимой, когда все вокруг заметено снегом, это едва ли не лучший вариант из всех.
Раздвижные ворота из профнастила
В стороны уезжают сразу две независимые створки, так что проем получается намного шире. Это сложная конструкция, но она оптимальна для широких ворот. Поэтому для загородного дома такой вариант не самый практичный, а вот для небольшого предприятия – уже вполне оправдан.
Подъемно-поворотные ворота
Описание конструкции и достоинств
Они прекрасно подходят в качестве гаражных ворот. Проезд во двор через них не слишком удобен, так как они заметно ограничивают высоту. Такая конструкция легко открывается и закрывается за счет поднятия полотна с последующим его сдвижением в верхнее горизонтальное положение, под самый потолок.
Нижняя часть рабочей створки, во время закрывания или открывания, слегка выступает вперед, минуя зону гаража.
Поэтому монтируя ворота такого вида, необходимо правильно рассчитать, как близко подгоняется машина, чтобы не стать препятствием для открывания.
Полотно обычно делают из металлической рамы, которую обшивают такими же, чаще, листами из металла, композитными материалами или деревом. Компактность и надежность являются очевидными положительным качествами этого вида ворот.
Изготовление
Для самостоятельного изготовления конструкции необходимы подробные чертежи.
Кроме рамы для перекрывающего проезд полотна придется изготовить еще одну – ту, на которую будут крепиться ворота. Ей может быть обрамлен сам въезд в гараж. Но обычно монтируют дополнительные направляющие: ролики, находящиеся на полотне, будут катиться именно по ним при открывании ворот. Кроме того, их функция состоит в поддерживании в открытом положении полотна наверху.
В таком случае, если смотреть изнутри гаража, с обеих сторон проезда у рамы будет хорошо заметная Г-образная форма. Ее размеров должно быть достаточно для обеспечения свободного прохода полотна между добавочными направляющими и самим потолком.
С двух сторон полотна, внизу и вверху, располагаются ролики: при перемещении ворот они будут двигаться по направляющим.
К раме, расположенной в проеме, с двух сторон монтируют рычаги (пара), необходимые для поднятия полотна. Необходимо позаботиться об амортизаторах, смягчающих удар при закрытии. Рычаги соединяются с отрегулированными до нужного уровня пружинами. Они не должны быть свободными или перетянутыми, но створка должна герметично закрывать проем въезда.
Так как стационарная опорная рама подвергается постоянному немалому напряжению, она надежно фиксируется анкерными креплениями к проему.
После окончательного монтажа конструкции ворот, их можно отделать фурнитурой и различными декоративными элементами.
Если для воротной системы планируется обустройство электропривода, то делается это в самую последнюю очередь. И, разумеется, лучше доверить эти сложные и ответственные мероприятия специалистам. Стоимость такой электрической системы довольно высока, и если нет навыков подобной работы, не стоит рисковать дорогостоящим оборудованием.
После изучения чертежей и внимательного прочтения инструкций, приобретения всех требуемых материалов, можно приступать к сборке выбранной вами конструкции. Если, конечно, ваших навыков работы достаточно для выполнения всех описанных манипуляций. А если пригласить в напарники опытного и грамотного мастера – отличный результат вам гарантирован.
