Водосливные системы для кровли

Как монтировать

Установить металлические водосточные системы своими руками – это вполне решаемая задача. Главное – это не спешить и делать все правильно и аккуратно. Сам монтаж проводится в следующей последовательности:

Прежде чем приступить к установке желобов и труб металлического водостока крыши, следует закрепить кронштейны. Это делается еще до монтажа кровельного материала, делается это во время монтажа обрешетки. Как правило, кронштейны крепятся непосредственно к стропилам

При монтаже очень важно соблюдать уклон в сторону ближайшей воронки. В этом случае вода не будет скапливаться в желобах. Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов

Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов. Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

На этом всю систему отвода стоков с крыши можно считать завершенным. Как видно монтаж не вызывает особых сложностей и вполне может быть выполнен своими руками даже без наличия особых строительных навыков.

Видео по теме:

Монтаж металлической водосточной системы

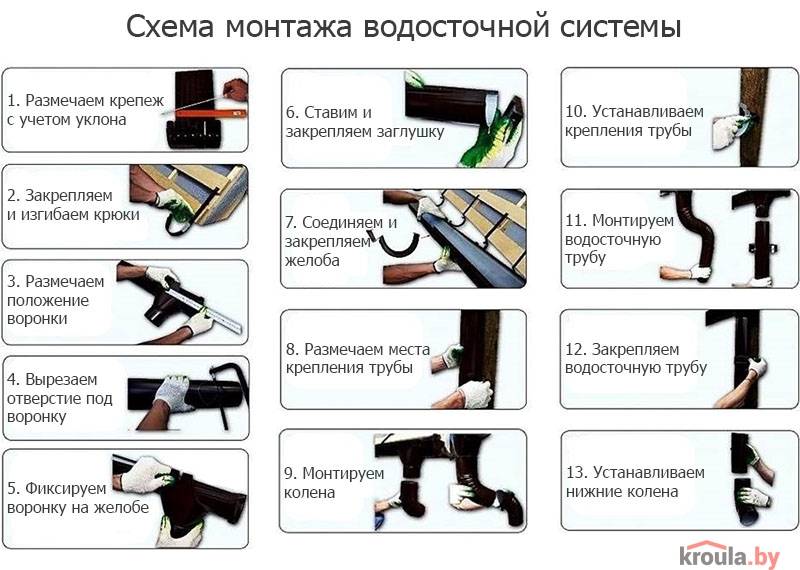

Пошаговое руководство, инструкция по установке водостоков для крыши из металлопрофиля своими руками.

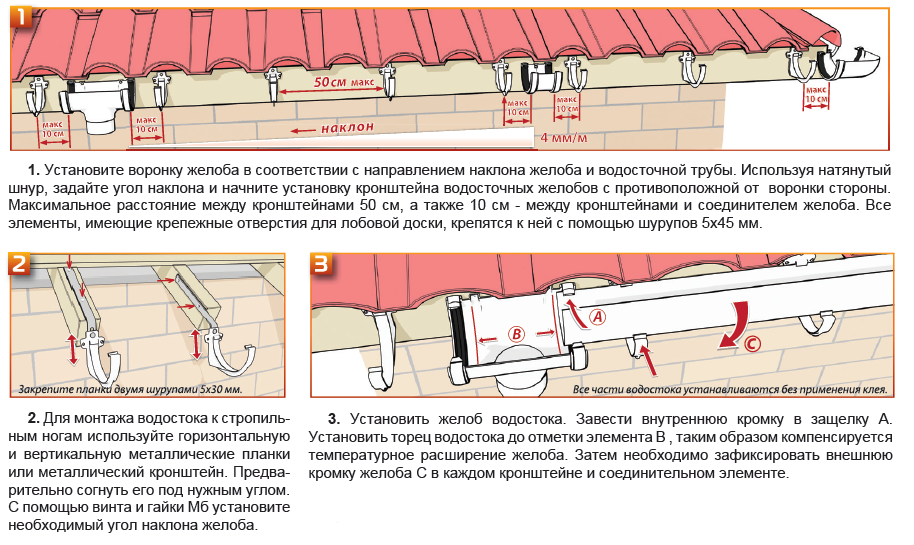

1. Установка двух крайних кронштейнов.

Их можно устанавливать на стропильную систему или на карнизную планку (лобовую).

Установка крайних кронштейнов

Способы установки кронштейнов водосточной системы

Порядок крепления держателя желоба

Совет. Для нормального оттока воды с кровли, угол наклона желоба в сторону воронки должен составлять 3-4 мм на 1.м.

Монтаж кронштейна выполняется на три самореза.

Монтаж кронштейнов (способы фиксации)

При длине стены более 10 м выполняется простой (прямой) уклон. Если длина больше 10 м – двойной.

Прямой и двойной уклон водостоков — схема

2. Раскрой желоба.

Место пила зачищается напильником.

Совет. Движение пилой осуществляется в направлении «от себя».

3. Вырезка отверстия под воронку.

Совет. Диаметр отверстия должен быть чуть больше, нежели диаметр воронки.

Вырезание отверстия под водосточную воронку и правила раскроя желоба

Воронку вырезают ножницами по металлу. Использование болгарки может повредить защитное покрытие водостока.

4. Монтаж элементов

Установка металлической водосточной системы проводится аналогично монтажу пластиковой системы. Желоба водостока фиксируются между собой и с другими элементами защелками.

Иногда соединитель не используется, а желоба монтируются между собой на защелки.

Расстояние от края заглушки, а также от края углов до ближайшего кронштейна не должно превышать 20 см.

5. Монтаж водосточных труб

Принципы расчета комплектующих водосточных систем

Для количественного подсчета элементов конструкции требуется учитывать размеры и конфигурацию кровли, а также архитектурные особенности постройки.

Расчет ширины желоба и диаметра водосливной трубы ведется на основании площади крыши, чтобы система обладала необходимой пропускной способностью. В среднем, соотношение таково (S – площадь, Ø – диаметр) :

• при S крыши менее 50 кв. м. требуются желоба 100 мм, Ø трубы составляет 75 мм;
• при S крыши от 50 до 100 кв. м. подходят желоба 125 мм, Ø трубы при этом 85 мм;
• при S крыши превышающей 100 кв. м. применяются желоба 150 либо 190 мм, Ø трубы может, соответственно, составлять 100 или 120 мм.

Если крыша имеет сложную конфигурацию, параметры желобов и труб рассчитываются на основании площади проекции самой большой ее части .

При расчетах важно учитывать особенности климата в регионе строительства. Если количество осадков и их интенсивность превышают средние значения, стандартные расчетные параметры требуется пересмотреть в сторону увеличения. Трубы водостока

На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок

Трубы водостока. На каждые 100 кв. м. площади крыши должен приходиться один водосток. Таким образом, если S крыши даже ненамного превышает указанное значение, следует предусмотреть монтаж двух вертикальных водостоков и, соответственно, двух водоприемных воронок.

Чтобы определить, сколько труб стандартной длины потребуется для обустройства водостоков, необходимо от расстояния между карнизным свесом и отмосткой отнять 30 см (высота расположения сливного колена). Полученное значение умножается на количество водостоков и делится на 3 (стандартная длина трубы).

Хомуты для водосточных труб. При обустройстве водостока на каждое из соединений требуется установить хомут, т.е. между водосточной трубой и отливом, коленом, на стыке труб. Плюс необходимо крепление всего водосливного стояка к стене (шаг крепежа не превышает 180 см). Количество хомутов зависит от длины водостока и его конфигурации.

Желоба. Стандартная длина элемента – 3 метра. Для простой скатной кровли достаточно подсчитать ее периметр и определить, сколько целых желобов и их отрезков потребуется для водосточной системы. На крышах сложной конфигурации, где скаты кровель различных частей дома частично нависают один над другим, отрезки желобов устанавливаются под той частью карниза, что выступает за проекцию нижнего ската. Это позволяет отводить воду с верхнего ската на поверхность нижнего, откуда она поступает в желоб основной системы водослива. Количество стыковочных угловых элементов для желобов высчитывается по числу углов кровли.

Кронштейны и замки. При монтаже желобов водослива кронштейны закрепляются с шагом 50-60 см (не следует увеличивать промежутки более, чем до 75 см). Количественный расчет выполняется исходя из общей длины желоба по периметру кровли. Для обустройства стыков желобов предусматривается соединительный элемент либо замок.

Другие элементы. Воронкой и отливом комплектуется каждый водосток. Труба соединяется с данными элементами через колено. Также колена могут потребоваться при обходе водосточной трубой архитектурных выступов на фасаде здания. Число колен определяется индивидуально для каждой постройки.

Планирование и схемы водостока

Чтобы пошагово разобраться с монтажом водосливной системы, при планировании важно учесть такие моменты:

1. Рассчитать площадь крыши, как общую, так и разрезе каждого ската.
2. Схематично изобразить будущую установку, указав места фиксации воронок, диаметр желобов и количество требуемых элементов.
3. Мастера рекомендуют покупать всю продукцию у одного производителя, чтобы исключить несоответствие размеров деталей.
4. Грамотно подобрать материал системы. Хоть алюминиевые и стальные трубы обойдутся дороже, но прослужат дольше, чем пластиковые.
5. При расчетах учесть нормы технической документации, СНиП.

Количество стояков определяется длиной фасадной части дома. Принято считать, что одного стояка хватает на каждые 12 м. При большем показателе потребуется монтировать два стояка и плюс компенсирующую воронку. Последний элемент используют, и когда рядом со зданием находятся другие постройки либо по периметру кровли планируется установка закрытой водосливной системы.

Важно правильно рассчитать количество длинных, коротких кронштейнов в виде крючков. Если кровлю только будут накрывать материалом, то к обрешетке фиксируют длинные крючки

Короткие допустимо применять и после настила кровли, закрепляя их к лобовой доске.

При выборе места установки стояков нужно учитывать общий вид здания, чтобы трубы не портили эстетичность постройки. Поэтому зачастую стоки монтируют по углам.

Комплектация водосливов

Комплектация водоотводной системы Способ монтажа водосточной системы во многом зависит от комплектации. Водоотлив состоит из двух основных частей. Жёлоба (лотки) закрепляются на карнизе крыши, их назначением является сбор жидкости со скатов. Второй элемент — это трубы в которые стекает вода с лотков, которая выводится в канализацию естественным путём. Так же ещё требуются:

• Воронки;
• Кронштейны;
• Хомуты;
• Заглушки;
• Отводы.

В устройство водостока включены сеточки для защиты от загрязнений, наконечники, уголки и колена, удлинители, шпильки. Производители редко незначительно изменяют конструкции, но обычно выглядят они одинаково.

Какая водосточная система лучше для частного дома?

Бытует мнение, что металлические водостоки плохо подходят для загородного жилья, имеют критические недостатки и поэтому их установка нерентабельна. Все это действительно так, если имеются в виду те металлические водосточные системы, которые были в ходу несколько десятилетий назад – громоздкие, ржавеющие, шумные, сложные в установке и совершенно не украшающие собой фасад и кровлю. После того как на рынке появились водосточные системы из ПВХ, стало казаться, что металлические проигрывают в конкурентной борьбе и скоро станут достоянием истории. Предсказания не сбылись: современные технологии позволили усовершенствовать водосточные системы из металла, устранить их минусы и добавить плюсов. По долговечности и надежности им нет равных, системы из ПВХ хоть и имеют очень достойные характеристики, но все же уступают металлическим.

В России качественные металлические водостоки представлены в первую очередь продукцией компании «Технониколь». Это отечественный бренд, специализирующийся на производстве строительных и отделочных материалов для частного домостроения

Важно, что компания осуществляет полный цикл от разработки продукта до контроля качества, и все этапы технологического процесса осуществляются на территории России. Продукция изготавливается на собственных производственных мощностях Технониколь и контролируется в испытательных лабораториях компании на соответствие российским стандартам. Это выгодно отличает «Технониколь» от псевдо-отечественных брендов, размещающих заказы на производство своей продукции в Китае

Это выгодно отличает «Технониколь» от псевдо-отечественных брендов, размещающих заказы на производство своей продукции в Китае.

Металлическая водосточная система

Установка воронок, водосточного жёлоба и заглушек

Воронки, которые выполняют функцию приёма водных стоков с кровли, монтируются в тех точках, где будут находиться водосточные трубы. Установка этих водоприёмных элементов может выполняться в первую очередь. Это происходит тогда, когда они выполняют соединительную функцию и к ним позднее пристыковывают водосточные желоба, а также трубы.

Перед креплением жёлоба водостока в нём вырезается специальное отверстие, которое необходимо для стыковки с воронкой. Эта работа выполняется посредством ножовки по металлу. После того как отверстие готово, нужно зачистить края среза от заусенцев. Для того чтобы выполнить фиксацию воронки из полимерного материала, как правило, применяется специальный клеевой состав. В свою очередь, металлические аналоги крепятся с помощью специальных фиксаторов. Чтобы избежать засорения в системе поверх воронки устанавливается защитная решётка.

Водосточные желоба фиксируются посредством кронштейнов. Этот процесс происходит таким образом: на конец кронштейна надевается внешний паз жёлоба. Стыковка желобов довольно простое мероприятие, которое очень похоже на сборку конструктора.

После установки желобов выполняется работа по фиксации к ним заглушек. Такие конструктивные элементы оснащаются специальными резиновыми уплотнителями для увеличения герметичности водоотводной коммуникации. Заглушки, у которых отсутствуют резиновые уплотнители, монтируются ребристой стороной вверх.

На торцах желобов обязательно устанавливают заглушки

Стыковка водоотводных желобов производится с использованием соединительных деталей, оснащённых уплотнителями. Такие соединители располагают по центру между двух изделий и соединяют конструкцию замками.

Изготовление водосточных труб с крыши

Расчет числа труб для отведения воды делают по числу приемных желобовых воронок и в зависимости от габаритов высоты постройки. По стандартам, на 10 метров желобной дины хватит и 1 приемной воронки. Патрубковая длина для водостоков промышленного изготовления чаще всего составляет от 3 до 4 метров. Во время сборочного процесса настоятельно рекомендуем сделать упор на минимум патрубковых соединений. Получается, что оптимальным вариантом монтажа является применение патрубков с длиной в 4 метра. Вместе с прямыми элементами нужно 2 обычных обвода (с углом в 112 градусов) и 1 слив на каждую трубу для отведения воды (при условии, что проект частного жилого дома традиционный). От отвода приемной воронки, благодаря соединению 2 обводов, выход для водопроводной трубы выводят поближе к стене постройки. Если требуется (многое зависит от карнизной ширины) обводы делают при помощи трубного отрезка. Для отведения трубы водостока от карниза до стены, что выполняется для сокращения парусной системы, применяют угловые детали. Их соединяют в соответствии с шириной свеса карниза – или между собой, или с использованием части трубы между ними.

Действия следующие:

1. Дополните нижний обвод при помощи соединительного элемента (муфты).
2. Снизу от муфты вставьте прямой первый патрубок.
3. На патрубок под муфтой наложите хомут и закрепите на стеновую поверхность.
4. До нового межтрубного соединения устанавливают хомуты для крепления через каждые метра длины.
5. Поставьте новую муфту и повторите процесс.

Так и производится сборка водосточной системы до нижней кромки на дистанции в 3-3.5 см от стены постройки. Горизонт нижней кромки по стандартам устанавливают на метра выше грунтового уровня.

• Производите замер дистанции для карнизного обвода.
• Раскроите соединительные трубные отрезки.
• Выполните зачистку заусенцев по трубному срезу.
• Закрепите вертикальный участок водостока на стеновой поверхности.

Водостоки из канализационных труб

Водосточку можно сделать своими силами, если есть минимальные навыки.

Желобы

С двух сторон трубы нужно установить заглушки. Дабы упрочить конструкцию, заглушки скрепляются с трубой саморезами. Полученная конструкция разрезается от одного края до другого по расчерченной прямой линии с помощью болгарки. Края срезов аккуратно выравниваются и шлифуются. Таким образом, из одной трубы получается два желоба. Их соединяют между собой с помощью саморезов.

Кронштейны

Изготовление кронштейнов происходит из гнущихся железных полос двухмиллиметровой толщины. С помощью этих кронштейнов водосливная труба крепится между двумя рядом расположенными крышами мастерской и бани под небольшим уклоном в сторону водослива.

Узел стыковки

Отводы применяются для создания узла соединения желоба с водосливом. Таким же образом сначала насаживают отводы на трубу, собирая и сцепляя между собой. Затем посередине расчерчивают линию и распиливают по ней конструкцию на две равные части. На краях можно оставить заглушки целыми для жесткости конструкций. Получается деталь для стыковки желоба с водосливом.

Слив в землю

Вода с водостоков должна стекать в предварительно вырытую ливневую яму, в которую вставляется перевернутая вверх дном бочка. Труба заходит с помощью колена в вырезанное окошко сверху этой бочки. После завершения монтажа система проверяется на работоспособность: с крыши выливается вода, которая должна пройти по желобу и водосливу, а затем дойти до бочки, чтобы уйти в землю.

Важно! Конструкция без надлежащих защитных водостоков может привести к наводнению в здании. Для предупреждения необходимо своевременно проверять и очищать водостоки. Сливы крыши бывают разных форм, размеров и будут варьироваться на крыше и здании, где они будут установлены

Когда водостоки крыши спроектированы и установлены должным образом, они все равно потребуют регулярного технического обслуживания, чтобы хорошо выполнять работу. Перед тем, как решить, какую утечку для крыши использовать, рассмотрите размер крыши, место слива, скорость потока, требования безопасности и количество осадков

Сливы крыши бывают разных форм, размеров и будут варьироваться на крыше и здании, где они будут установлены. Когда водостоки крыши спроектированы и установлены должным образом, они все равно потребуют регулярного технического обслуживания, чтобы хорошо выполнять работу. Перед тем, как решить, какую утечку для крыши использовать, рассмотрите размер крыши, место слива, скорость потока, требования безопасности и количество осадков.

Виды водосточных воронок

Кровельная водосточная воронка может изготавливаться из оцинкованного металла, меди или поливинилхлорида. Экземпляры из оцинковки используют чаще других, благодаря демократичной цене. Медные воронки из-за заоблачной стоимости не снискали популярности, тем более что сочетаются они не со всеми кровельными материалами. Изделия из поливинилхлорида отлично подходят для монтажа на мягкой черепице, шингласе, ондулине.

В специализированных магазинах встречаются следующие виды водосточных воронок:

1. Колпаковые. Понять, что перед вами колпаковая воронка, поможет защитная сетка, напоминающая колпак или стакан, возвышающаяся над поверхностью крыши. Она не только справляется с большим потоков воды, но и отфильтровывает ее от крупных примесей, не давая водостоку засоряться.
2. Плоские. Воронка, устанавливаемая в уровень поверхности крыши, ее монтируют на эксплуатируемые плоские кровли, покрытые плиткой или асфальтом.

3. С подогревом. Такая воронка подогревается установленным в ней тепловым кабелем, подтапливая снег, не давая образовываться ледяной корке, препятствующей водостоку.

4. С вертикальным или горизонтальным выпуском.

Правила монтажа водосточных воронок

Устанавливая водосточные воронки, профессиональные кровельщики придерживаются следующих принципов:

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Инструкция по монтажу водостока на кровлю

Следующий шаг – измерение высоты дома, исходя из чего будет определяться длина труб для отвода воды

Покупая трубы, важно не забыть о коленах и крепёжных элементах – фигурных скобах, предназначенных для удержания желоба, и обхватов труб с замками на болтах. Кроме того, для устройства водоотвода потребуются две заглушки для желоба (левая и правая) и оставшиеся от монтажа кровли саморезы

Цвет водостоков обычно подбирают под цвет основной конструкции кровли, хотя возможны и исключения.

В отношении того, до или после установки кровельного покрытия следует ставить держатели для желобов, ясности нет: согласно инструкции, сначала устанавливаются желоба, а уже потом кроется крыша, а края профнастила подгоняются к сливному каналу. Однако данный подход имеет и свой недостаток, связанный с неудобством покрытия крыши в отсутствие автокранов, автовышки и прочей дорогостоящей техники.

Другой альтернативный подход – это установка водостока для уже имеющейся крыши с помощью строительных лесов, и начинается она с разметки мест будущих держателей желоба (обычно они располагаются через каждый м). После этого нужно согнуть центральный держатель (например, с помощью тисков) таким образом, чтобы он фиксировал подкарнизный желоб почти посередине относительно края крыши, немного смещаясь при этом наружу. Такое расположение желоба позволяет гасить поток воды о его внешний борт, ведь в противном случае вода будет выплёскиваться.

Определив опытным путём угол изгиба центрального держателя, приступают к подготовке остальных держателей, в зависимости от длины крыши каждый раз увеличивая сгиб на см (таки образом, самым длинным будет крайний держатель, опущенный относительно центра на 3-5 градусов). То же самое симметрично нужно проделать с другой стороной крыши, и в результате мы получим два уклона в противоположные стороны.

Следующий шаг – монтаж держателей и самого желоба. Он производится так:

1. Прямой конец держателя вставляется под кровлю в нижнюю волну, примыкающую к обрешётке
2. С помощью шуруповёрта со сверлом диаметром 6 мм сверлится отверстие в кровле и держателе, держатель соединяется с кровлей саморезом, и эта операция повторяется для всех держателей
3. Чуть сжав желоб, его вставляют нижним краем в держатель, и после лёгкого надавливания с характерным щелчком желоб встаёт на место. При работе в паре желоб удобно вставлять сразу в несколько держателей
4. При стыковке желобов нужно следить за тем, чтобы край, который идёт на понижение, был вставлен в последующий отрезок желоба (это делается для того, чтобы вода при течении по каналу, сливалась со стыковочного края, а не затекала под него)
5. После установки подкарнизных желобов устанавливаются крайние заглушки, фиксируемые для прочности кровельными саморезами

Больше об установке крюков водостока (держателей желоба) смотрите в этом видео-уроке:

Следующий этап монтажа водостока – разметка места под воронку, вырезание отверстия и крепёж воронки к желобу. Для этого рекомендуется использовать клёпки или укороченные с помощью болгарки кровельные саморезы. В отличие от клёпок, во втором случае за счёт резиновых прокладок получается абсолютно герметичное соединение, в то время как алюминиевые клёпки со временем разбалтываются в крепёжных отверстиях, и появляются течи. Все необходимые стыки, заглушки и воронки необходимо обработать силиконом, и на этом работу с желобами можно считать законченной.

Осталось установить водосливные трубы и проверить работу всей системы водоотведения. Основные этапы установки водосливных труб следующие:

Разметка мест для установки держателей труб при помощи отвеса
Бурение отверстий и установка держателей для труб
Поочерёдная установка колен: верхнего – в воронку, нижнего – в верхнее и затем в трубу

С целью обеспечения большей жёсткости допускается фиксация верхних граней колен при помощи саморезов
Крепёж водосливной трубы при помощи замков (чтобы избежать попадания брызг на стену, важно, чтобы нижний конец трубы находился на расстоянии не более 10-12 см от отмостки)

Технология крепления к крыше

Подразумевает установку желобов на кронштейны:

• к стропилам;
• на лобовую доску;
• к краю кровельного материала;
• с использованием дополнительных кронштейнов.

Разберем, в каких случаях целесообразно применять разные типы монтажа.

К стропилам

Фиксация водостока к стропилам проводится, когда перекрытие обрешетки кровельным материалом уже выполнено, но допускается и до укладки профлиста, шифера и разного мягкого настила.

Элемент крепежа – кронштейны с длинной ножкой, согнутой под прямым углом.

При застеленной кровле придется оторвать или открутить последний ряд, если это шифер, металлочерепица, чтобы закрепить водоотвод к последнему ряду обрешетки, стропильным ногам. При использовании мягкой черепицы, ондулина достаточно просто приподнять последний ряд, чтобы закрутить кронштейн.

Этот способ применяется в случае, если сечение деревянных стропил от 180*50 мм.

При крепеже кровельный материал должен покрывать водосточные желоба.

На лобовую доску

Лобовая доска монтируется по торцам стропил. Ширина может отличаться.

Крепеж выполняется длинными кронштейнами или крюками из направляющего металлопрофиля и кронштейна.

Выпускаются и специальные длинные планки с пазом. Планку саморезами прикручивают к доске, в пазы входят кронштейны.

К краю кровельного покрытия

Таким способом система водостока проходит вдоль карнизного выступа крыши. Используется, когда для настила был выбран жесткий материал типа профнастила.

Для крепежа кронштейнов (пластиковых или металлических) потребуются специальные струбцины.

Бывают случаи, когда без отверстий в крыше не обойтись. Тогда рекомендуется под металлические зажимы (если они имеются) положить прокладки из резины. Так вероятность повредить крышу будет меньше.

При помощи дополнительного кронштейна

Выполняется монтаж, когда настил кровли завершен. Минимизируется риск повреждения материала. Также дополнительные кронштейны потребуются, если основные кронштейны для крепежа желобов оказались короткими.

Берется длинный кронштейн и просто отгибается до нужной длины, фиксируется саморезом к деревянной обрешетке.

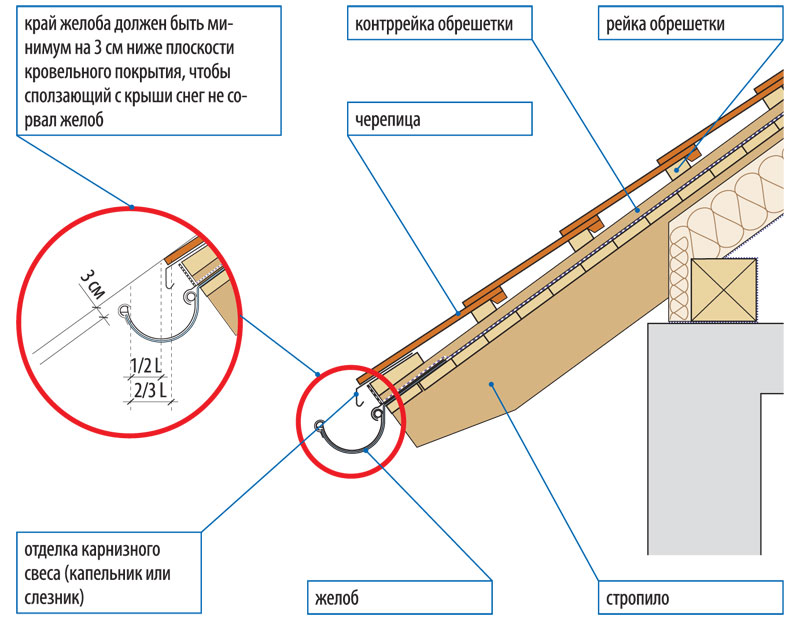

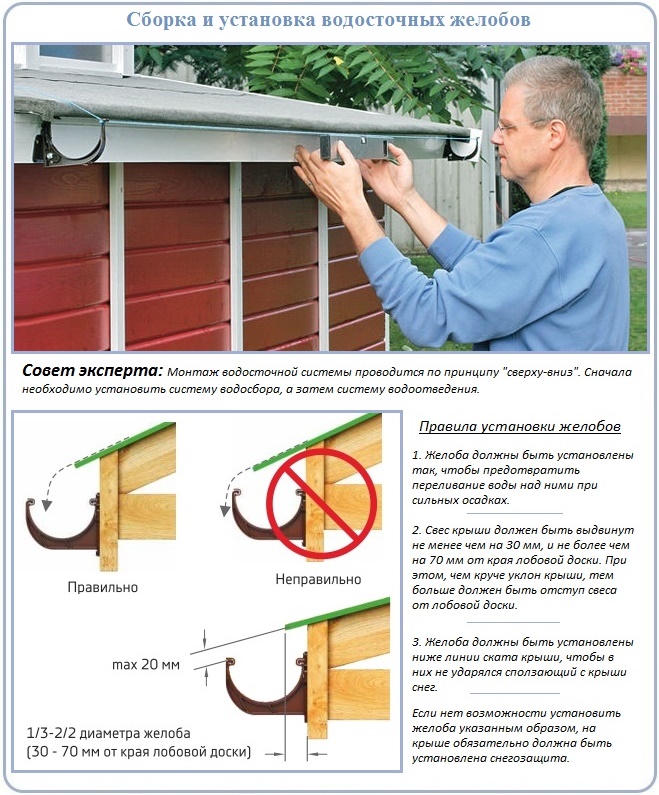

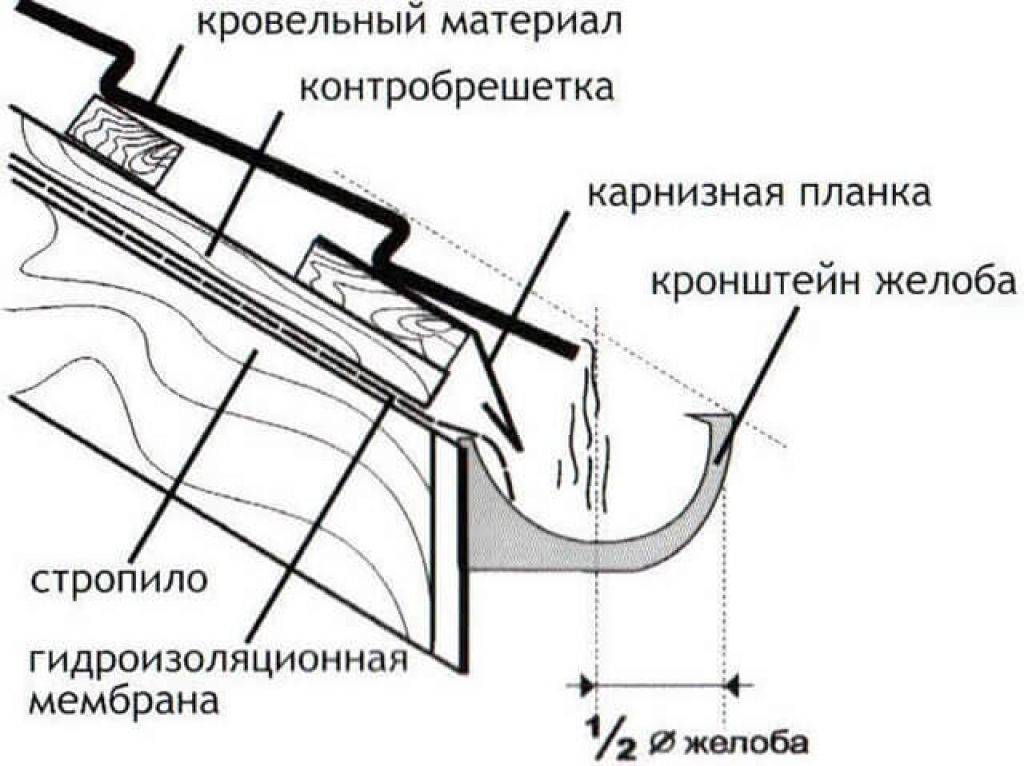

Важно соблюдать нужное расстояние от центра держателя до края свеса. Рекомендуемый показатель – 30–40 мм

Так вода с крыши будет попадать в центр желоба. В противном случае выйдет перелив воды через края.

Самодельные отливы из канализационных труб

• водосливы из кровельной оцинковки;
• канализационных ПВХ – труб Ø110 мм;
• пластиковых бутылок;
• старых пластмассовых труб диаметром 8—15 см.

Из одной разрезанной трубы выходит 2 водостока

С точки зрения эстетичности и простоты изготовления, наиболее приемлемый вариант – трубы ПВХ для внутренней канализации с малой толщиной стенки (серого цвета). Превратить данный материал в самодельную водосточную систему можно так:

1. Желоб изготавливайте из цельной трубы путем разрезания на 2 части болгаркой. Если нужна торцевая заглушка, вставьте её заблаговременно и разрежьте пополам вместе с трубой.
2. Воронку делайте из ПВХ – тройника, а лучше – крестовины, тогда получите 2 детали из одной.
3. Крюки придется изготовить из полосовой стали толщиной 1,5—2 мм. Полукруглый изгиб под желоб выполняется отстукиванием молотком вокруг железной трубы Ø100—120 мм.
4. Стыковка элементов производится внахлест, после чего фиксируется саморезами.
5. Хомуты с креплением на дюбель для водоотводов надо купить в ближайшем сантехническом магазине.

Как собирается водоотвод из пластмассовых труб, расскажет мастер в своем видео:

Установка крючков под водосток

Для фиксации желобов используются специальные крючки, также называемые кронштейнами. Они могут быть изготовлены из разных материалов. Выбор кронштейнов осуществляется с учётом того, из какого материала выполнены другие элементы водосточной системы. Например, для пластиковых желобов применяются пластиковые или металлические крючки. Для стальной системы можно использовать только металлические кронштейны, так как пластиковые элементы не выдержат вес водостока. Если устанавливается медная водосточная систем, то и крючки, а также крепёжные элементы должны быть из того же металла.

Существует три типа кронштейнов:

• длинные — имеют длинную монтажную планку, крепятся на обрешётку или стропильные ноги. Устанавливаются до укладки кровельного материала;

• короткие — обычно крепятся к лобовой доске или торцам стропил и устанавливаются после монтажа кровли;

• универсальные, они имеют сборную конструкцию и состоят из держателя и съёмной монтажной планки, поэтому могут применяться как короткие или длинные кронштейны.

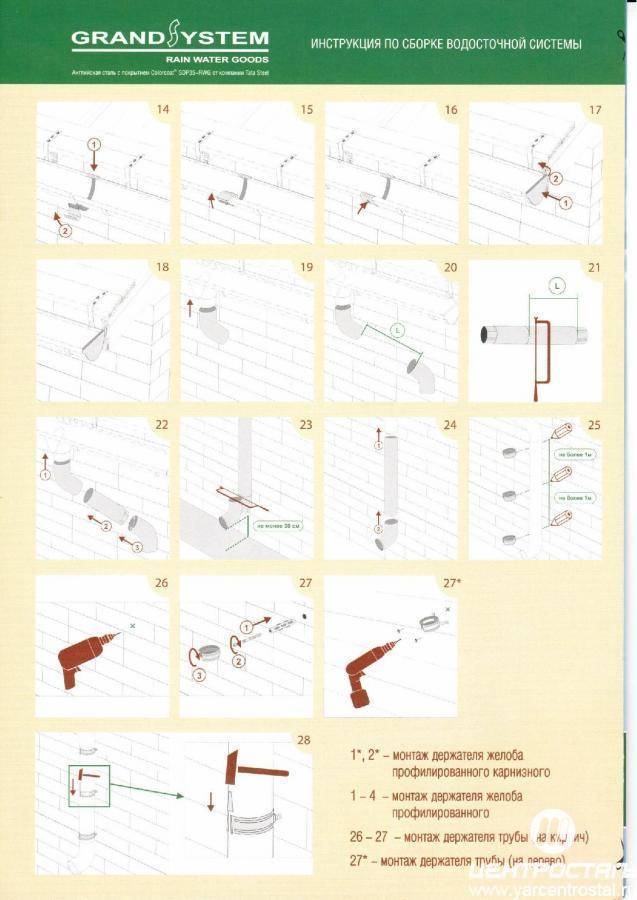

Есть четыре метода крепления кронштейнов:

1. На лобовую доску. Этот метод используется в случае, когда кровельный материал уже был уложен. Такой вариант чаще всего выбирают для монтажа пластиковых желобов. Подобным способом можно крепить и металлические элементы, но надо использовать короткие крюки.

2. На стропильные ноги. Этот вариант используется в том случае, когда лобовой доски нет. Он является самым надёжным и применяется на крышах большой площади. Для такого способа монтажа расстояние между стропилами не должно быть более 60 см.

3. На обрешётку. Длинные крюки можно фиксировать к крайней планке обрешётки. Этот способ используется в том случае, когда шаг между стропилами больше 60 см. Он применяется до укладки кровельного материала.

4. На металлические или деревянные штыри. В том случае, когда ни к стропилам, ни к обрешётке добраться не получается, на стене фиксируют металлические или деревянные штыри. После этого к ним при помощи шпилек крепят желоба.

При установке кронштейнов необходимо, чтобы они располагались с уклоном относительно друг друга. Для эффективной работы водосточной системы уклон жёлоба должен составлять 3–5 мм на погонный метр.

Если длина ската крыши составляет менее 10 м, то уклон делают в одну сторону, а когда она больше — в две. Чтобы организовать уклон, первый кронштейн крепят в максимально высокой точке, а последний — в соответствии с выбранным уклоном. Между ними натягивают бечёвку, по которой монтируют остальные крюки.

При выполнении монтажа пластиковых желобов крюки должны быть установлены через каждые 350 мм. Если используется металлическая водосточная система, то кронштейны располагают через 500–600 мм. Кроме этого, крюки устанавливаются на всех поворотах водостока и в 50–150 мм от воронок.

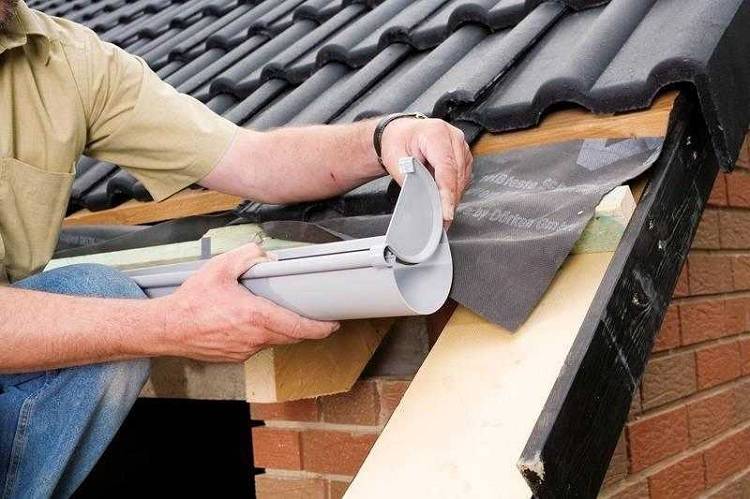

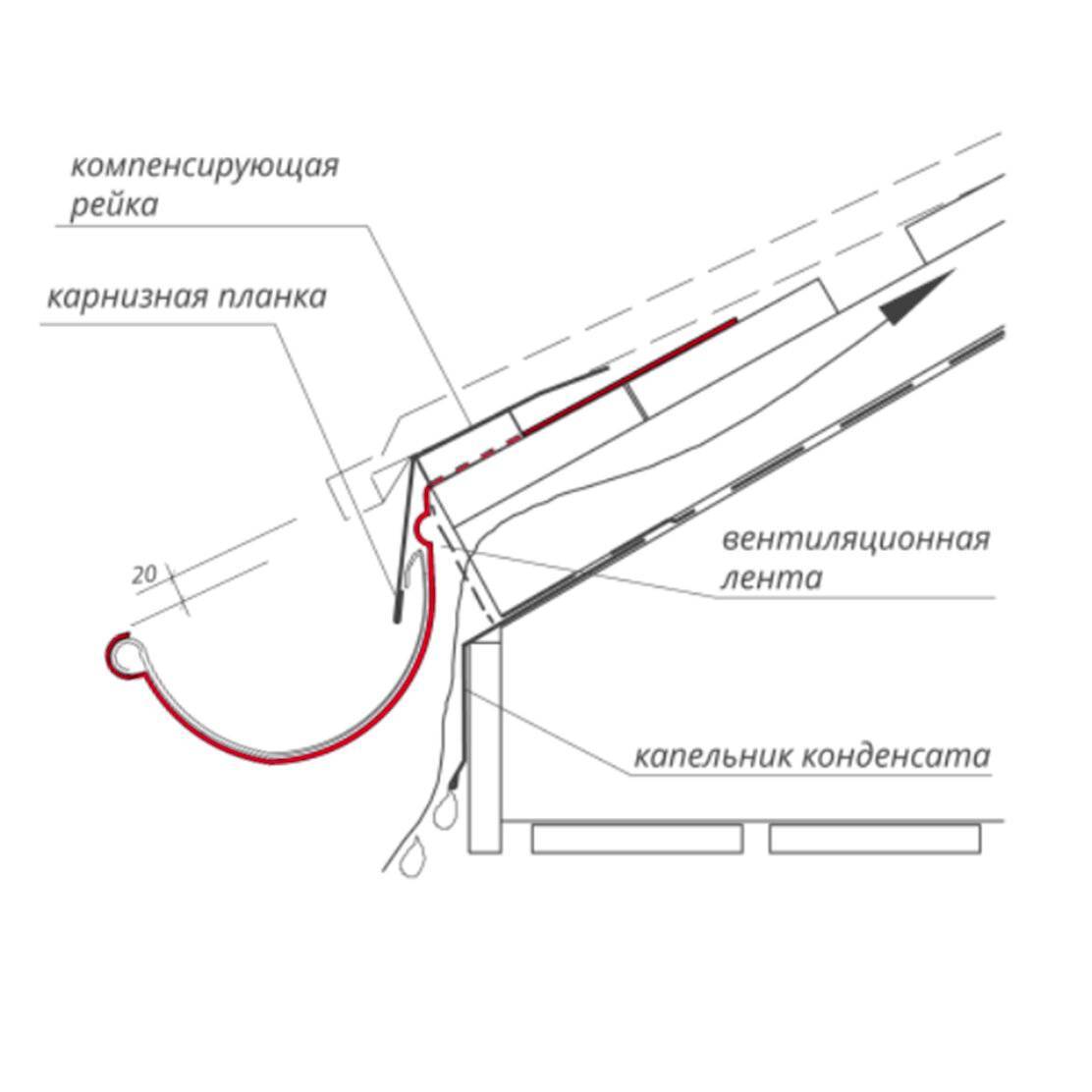

Перед фиксацией кронштейна его надо выдвинуть на такое расстояние, чтобы при проведении условной вертикальной линии по краю кровли она попала в центр жёлоба. Это необходимо, чтобы происходил правильный сбор и отвод воды. Кроме данного условия, передняя верхняя кромка крюка должна быть ниже уровня ската на 2,5–3 см, чтобы при схождении снега не оторвался водосток.

Кронштейны должны быть установлены так, чтобы обеспечивать беспрепятственный сход снежной массы с кровли и попадание воды в жёлоб
