Как сделать водопровод на даче: выбрать трубы, схему, способ укладки

Горячая вода – это комфортно

Накопитель горячей воды – бойлер или проточный нагреватель? Всё зависит от количества людей, находящихся на даче, времени их пребывания. Для двух или даже трёх человек, посещающих дачу по выходным дням, достаточно будет проточного нагревателя. Он нагревает воду мгновенно.

Электроводонагреватель позволит пользоваться горячей водой через несколько часов после включения. Утеплённый бак температуру воды держит достаточно долго после выключения. При кратковременных заездах такой график неудобен. Разумный компромисс – иметь два источника горячей воды, пользоваться ими по ситуации.

Выбор труб для водопровода в загородном доме

В преддверии монтажа водопровода в частном доме своими руками, проводя предварительные расчеты, определяются с диаметром и материалом труб. В загородном доме диаметр изделий подбирается, исходя из протяженности трубопровода:

• менее 10 м – 16-20 мм;
• до 30 м – 25 мм;
• свыше 30 м – 32 мм.

Разводку водопровода в частном доме своими руками выполняют с применением труб, которые изготовлены из:

стали. Материал прочен и долговечен, но достаточно дорог, подвержен коррозии, тяжел, требует нарезания резьбы или сварки, что в условиях частного дома связано с неудобствами;
меди. Наилучший материал по всем показателям, за исключением одного – очень высокой цены;
металлопластика. Не подвержены коррозии и зарастанию, воздействию ультрафиолетового излучения и образования конденсата, хорошо гнутся

Нуждаются в недешевых металлических фитингах, неморозостойки, резьбовым соединениям потребуется уделять внимание и время, чтобы произвести подтяжку;
полиэтилена. Морозостойкие и пластичные

Изделия из сшитого полиэтилена обойдутся подороже, зато их соединяют фитингами, обходясь без сварки;
ПВХ. Установка для домашнего водопровода представляется нежелательной ввиду химической активности материала, выделяющего в воду небезопасные вещества;
полипропилена. Соединения осуществляются сварочным аппаратом. ПП трубы отличаются низкой стоимостью, легкостью, герметичностью стыков, простотой монтажа и долговечностью.

Полимерные трубы — один из самых лучших вариантов для монтажа домашнего водопровода

Выбор

Для начала давайте попытаемся понять, из чего, собственно, нам предстоит выбирать. Итак, какие материалы используются при сооружении водопровода?

Описание

• Черная сталь
  выгодно отличается высочайшей механической прочностью. Основной недостаток — подверженность коррозии и, как следствие, ограниченный срок службы. При укладке на грунт первые свищи на резьбах могут появиться уже через 3-5 лет.
• Оцинкованная сталь
  не только прочна, но и устойчива к коррозии. Она была бы идеальным материалом, если бы не высокая цена и не трудоемкий монтаж с необходимостью сварки или ручной нарезки резьб.

• Полипропилен
  еще дешевле металлопластика, он легок и прочен. Увы — для монтажа используется низкотемпературная сварка, требующая наличия специального паяльника и, что еще важнее, электричества, которое есть далеко не везде. Да, покупка или аренда дизель-генератора для дачи решат проблему; но стоит ли ее создавать?
• Наконец, полиэтиленовые трубы
  выгодно отличаются от полипропилена тем, что собираются на компрессионных фитингах. В отличие от фитингов для металлопластика, полиэтиленовые исключительно дешевы и не требуют использования какого бы ни было инструмента: при диаметре до ДУ32 монтаж ПНД труб для водопровода на даче выполняется своими руками.

На фото — бухты полиэтиленовых труб на складе.

Стоимость

Приведем средние цены на перечисленные виды труб для самого ходового диаметра — 20 мм (3/4 дюйма).

Ого! А ведь дачный водопровод из пластиковых труб оказывается весьма выгодным, причем полиэтилен смотрится наиболее выигрышно.

Давайте исследуем еще один параметр — морозостойкость.

Поведение при разморозке

Что произойдет с каждым из исследуемых материалов, если внутри трубы замерзнет вода?

Шовные стальные трубы, независимо от наличия или отсутствия антикоррозионного цинкового покрытия, лопнут по шву и потребуют замены.

Металлополимерные останутся целыми внешне: разорвана будет лишь алюминиевая сердцевина. Ее повреждение будет означать резкое падение максимального рабочего давления водопровода.

• Полипропилен будет лишь несколько деформирован на прямых участках. Деформация частично сохранится после оттайки.
• Наконец, сохраняющий эластичность при низких температурах полиэтилен просто растянется и после таяния льда вернется к первоначальным размерам.

Выводы, думается, очевидны. Наш выбор — полиэтиленовые трубы с компрессионными фитингами.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

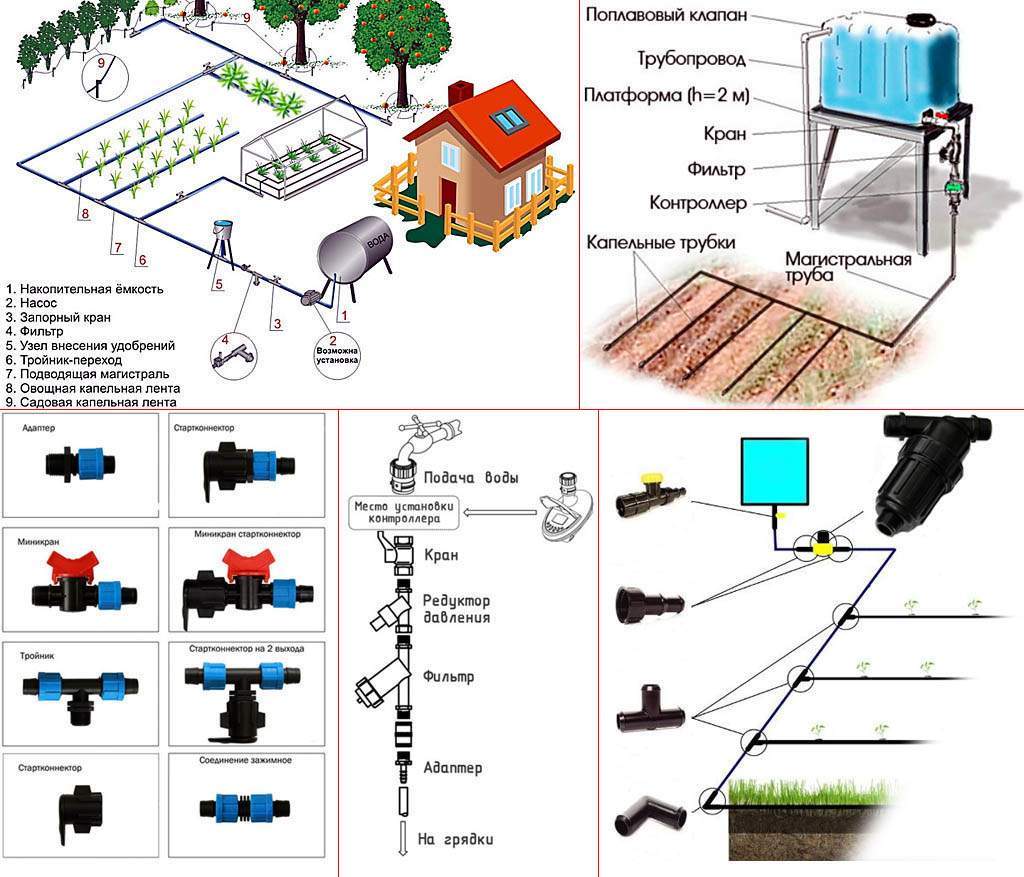

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

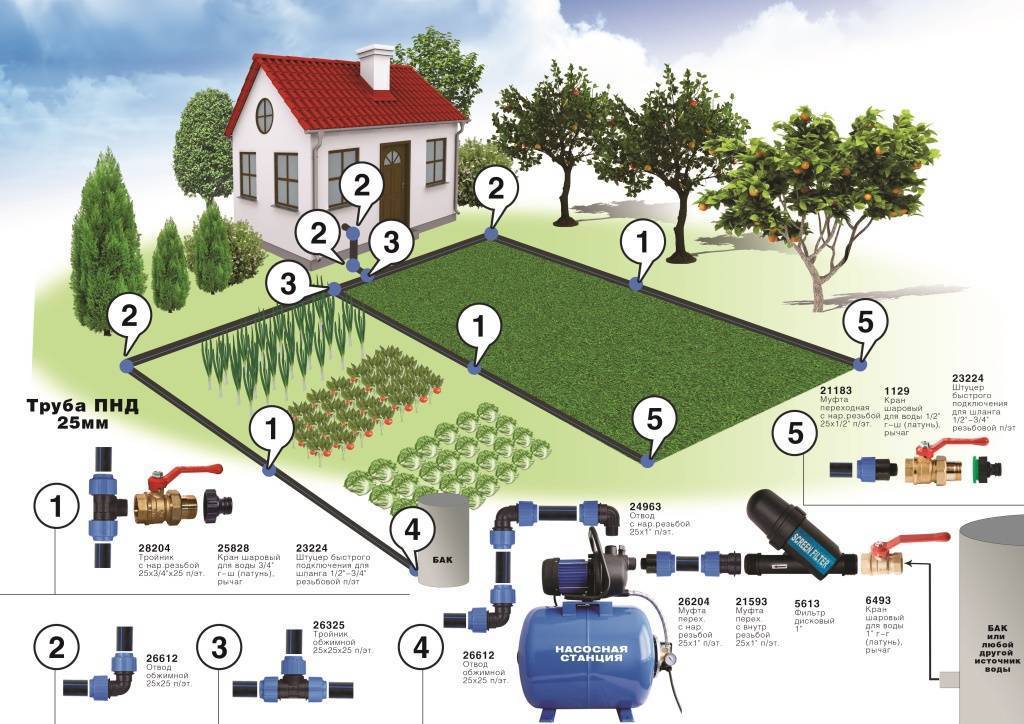

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

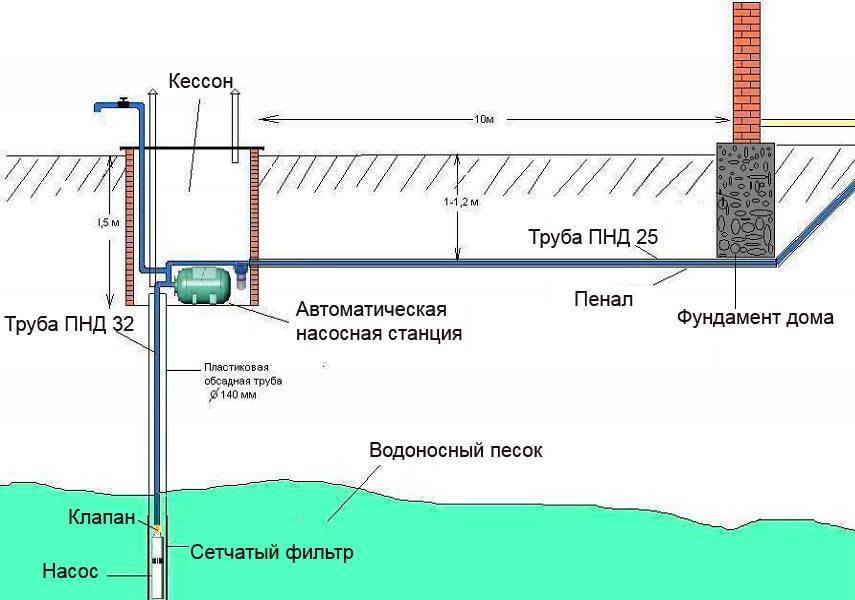

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

1. Базальтовые утеплители в виде готовых цилиндрических модулей.
2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Летний и зимний тип трубопровода

Первым важным вопросом назовем отличие летнего и зимнего водопровода. Для летнего водоснабжения и отвода сточных вод подойдут:

1. Стационарные и разборные. Стационарные представлены неразборной конструкцией, которая устанавливается на весь длительный период эксплуатации. В свою очередь разборные могут быть демонтированы с наступлением холодов. При создании разборной конструкции следует учитывать то, что она должна иметь хорошую защиту от механического воздействия.
2. Для зимнего водоснабжения устанавливают водопровод стационарного типа.

От типа водопровода зависит и вид используемых труб. Для сборного типа конструкции подходят трубы из полимеров, на концах которых есть резьба. Также часто используют гибкий шланг, который можно быстро скрутить при необходимости.

Нормативные требования

1. Какие нормативные документы регламентируют монтаж канализации и водопровода в квартире, и какие требования предъявляются к этим системам?

Требования к внутренним инженерным сетям изложены в СНиП 2.04.01-85, однако при проектировании и монтаже используется актуализированная версия документа — пресловутый свод правил СП 30.13330.2012.

Обложка документа

Вот выдержки из его текста, так или иначе затрагивающие разводку воды и канализации в квартире.

Водопровод

Для разводки питьевой воды можно использовать материалы, имеющие гигиенический сертификат;

Сертификат соответствия санитарно-гигиеническим нормативам

Для горячей воды необходимо использовать трубы с термостойкостью не ниже +75 градусов. Именно до этого значения может подниматься температура в системе ГВС;

• Полотенцесушители нужно подключать к стоякам подачи циркуляционной системы ГВС. При этом сушилка должна быть оборудована запорной арматурой и байпасом;
• Давление воды в трубах может достигать 6 атмосфер;

Типичное давление на ХВС

• Разводка воды в квартире может быть открытой и скрытой. При этом, скрыто нельзя монтировать обслуживаемые соединения труб и арматуры (в том числе резьбовые);
• При совместном монтаже канализации и водопровода канализационные трубы прокладываются ниже;
• При совместном монтаже водопроводов ГВС и ХВС ниже прокладываются трубы с холодной водой;

Горячие трубы крепятся к стене над холодными

• Длинные подводки ГВС из полимерных материалов нужно снабжать компенсаторами (изгибами и скользящими хомутами, исключающими деформацию трубы вследствие удлинения при нагреве);
• Трубы, которыми разводится водоснабжение, должны иметь постоянное гидравлическое сопротивление весь период эксплуатации;

Типичное состояние стального водопровода

На вводе воды в квартиру должна стоять запорная арматура;

Краны на вводе воды в квартиру

• Подводки ХВС и ГВС должны комплектоваться водосчетчиками (они ставятся на вводе в квартиру после кранов);
• Перед водосчетчиком должен стоять фильтр (механический или магнитно-механический);
• Водосчетчик должен комплектоваться обратным клапаном, установленным до или после него;

Фильтры и обратные клапаны перед счетчиками воды

Стандартный диаметр квартирного счетчика при расходе воды до 10 кубометров в сутки — 15 мм.

Канализация

• Канализационные трубы нельзя монтировать с деформацией или натяжением. Для изгибов и поворотов гребенки следует использовать фасонину (уголки, полуотводы и т.д.);
• Присоединения к гребенке отводов для подключения сантехнических приборов желательно выполнять косыми уголками и тройниками;

Для подключения ванны использован косой тройник

• На ограниченных поворотами участках канализации следует монтировать тройники или ревизии для прочистки засоров (если прочистка невозможна через отводы для подключения сантехнических приборов);
• Канализация прокладывается с постоянным уклоном (0,02 для диаметра 100-110 мм и 0,03 для диаметра 50 мм).

Оптимальные для разных диаметров значения уклона

Горячая вода

Система дачного водопровода, будь он проведен от колодца или скважины, предполагает поступление только холодной воды. Многим огородникам этого достаточно. На участке устанавливаются емкости, где влага нагревается естественным путем, на солнце, для полива и уличного душа. Кроме того, можно воспользоваться баней, если она есть. Но как быть, если нужна горячая вода в доме, особенно зимой?

Решением станут системы подогрева. Они бывают проточными – когда жидкость нагревается, проходя через систему, и накопительными – температура воды повышается в специальной емкости. Для первого варианта часто используются газовые колонки. Но, к сожалению, система газоснабжения далеко не всегда подведена к дачным поселкам. Баллоном же будет пользоваться неудобно – слишком большой расход. К тому же, проточный вариант не предполагает длительного использования нагретой воды.

Второй вариант с этой точки зрения предпочтительней, воды нагревается довольно много, что особенно важно, если в доме больше одного человека. Такое устройство называется бойлер. Они бывают разного объема

Выбирать нужно, исходя из количества человек в семье и целей, для которых вода нагревается. Для мытья рук и посуды будет достаточно 50 л, если нужен душ или ванна – то гораздо больше. Недостаток бойлера – большой расход электроэнергии и постепенный нагрев. То есть, если помылся один человек, второму, скорее всего, придется немного подождать

Они бывают разного объема. Выбирать нужно, исходя из количества человек в семье и целей, для которых вода нагревается. Для мытья рук и посуды будет достаточно 50 л, если нужен душ или ванна – то гораздо больше. Недостаток бойлера – большой расход электроэнергии и постепенный нагрев. То есть, если помылся один человек, второму, скорее всего, придется немного подождать.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом

Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

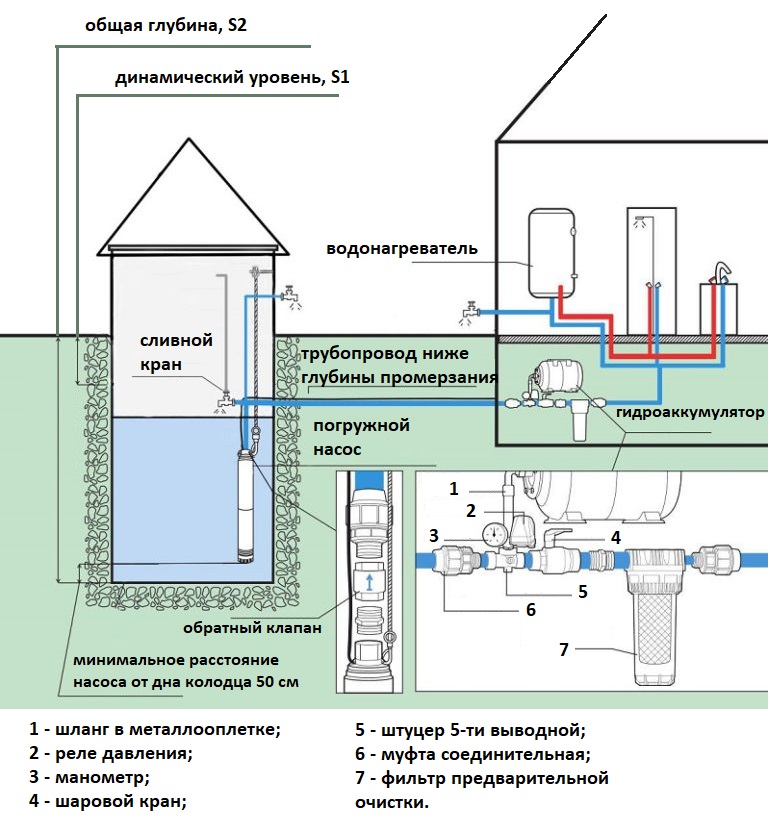

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Внимание! Для трубопровода наружного типа требуется теплоизоляция. 5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном

Состоит из фитингов, тройников, специальных розеток

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки

Основные источники водоснабжения

Колодец

Насосная станция, которая качает воду из колодца

Колодец – один из основных источников воды, использующийся еще издревле. С помощью центробежных насосов вода подается на поверхность. Также возможна подача горячего и холодного водоснабжения погружными вибрационными насосами. Глубина колодца устанавливается на основании геолого-разведочных данных местности еще на стадии проектирования коммуникаций дома.

Лучше проектировать установку колодца с помощью профессиональных специалистов. В этом случае возможно избежать рисков неправильной установки колец и проседания.

Скважина

Скважина – наиболее удобный и часто используемый вариант реализации коммуникаций водоснабжения своими руками. Бурить скважину должны только специалисты в этой области, имеющие опыт и все необходимые для этого материально-технические средства.

В зависимости от месторасположения выделяются артезианские и фильтровые скважины. Первые являются глубокими скважинами, с чистейшей водой. Фильтровые скважины – «мелководные».

Центральное водоснабжения

Установка системы с помощью ее подключения к центральному водоснабжению – наиболее удобный и практичный по всем показателям вариант. Единственное, что необходимо будет сделать – получить у властей разрешение на врезку.

Но необходимо признать, что за пользование такой водой «на общих основаниях» необходимо будет платить регулярно. К тому же, многих не устраивает центральное водоснабжение частного дома потому, что такая вода почти всегда содержит некоторое количество хлорки. Но всегда можно установить дополнительно специальную систему для очистки воды.

Монтаж своими руками

Монтаж капитального водопровода на дачном участке проводят согласно выбранной схеме. Забор воды осуществляют из скважины, колодца, речки, поселковой или городской центральной магистрали. Для обеспечения постоянного давления в системе устанавливают насосную станцию. Комплект включает:

• насос;
• запорную аппаратуру;
• реле и указатель давления.

Необходимые инструменты

Для обустройства капитального водопровода собственными руками потребуются:

• штыковая лопата для рытья траншей;
• разводной или газовый ключ;
• резак и ножницы;
• строительный уровень;
• колышки, шнур, рулетка.

При соединении непосредственно компрессионными фитингами никаких дополнительных инструментов не потребуется. Для горячего способа стыковки необходимо подготовить специальный сварочный утюг, который нагревает торцы труб.

Фитинговые соединения

Для соединения труб из ПНД применяют муфты 2 типов:

1. Компрессионные муфты накручивают на резьбу двух соединяемых участков. Герметизация элементов происходит через каучуковые уплотнители.
2. Диффузионные (электросварные) муфты. Применяют при температурной спайке специальным аппаратом.

Компрессионные муфты накручивают исключительно вручную. Разводные ключи могут повредить соединительные элементы.

Потребуется такие фитинги:

• соединительный для состыковки;
• переходный для соединения труб разного диаметра;
• заглушка, для отключения части водопровода от контура.

Дополнительно закупают дождевальные головки, капельную систему полива, поливочные пистолеты.

Порядок выполнения работ

Непосредственно перед монтажом труб проверяют протяженность будущей магистрали на участке. Для этого план-схему переносят на грунт, размечают магистраль при помощи колышек и маркировочного шнура, роют траншеи. Повторно измеряют длину магистрали и закупают необходимое количество труб и фитингов.

Алгоритм выполнения работ предельно простой:

1. Роют траншеи с уклоном в месте подсоединения под небольшим углом и постепенно выводят рвы в горизонтальную плоскость.
2. Дно траншеи уплотняют песчаной подушкой и стелят гидроизоляцию.
3. Распиливают трубы на части нужной длины. Подсоединяют к точке водозабора и делают разводку по участку. Отрезки утепляют.
4. После монтажа трубопровода его соединяют с приспособлениями для пуска воды.

Компрессионный фитинг

Фитинг компрессионного типа устанавливают в таком порядке:

1. Муфту разбирают, вытягивают зажимную часть и прокладку.
2. Прокладку и зажим устанавливают обратно на фиксирующие выступы.
3. Элементы узла состыковывают, фитинг навинчивают вручную, без усилий.

Если соединение элементов водопровода производят температурным методом, используют сварочный аппарат. Необходимо соблюдать следующие правила:

1. Трубы на стыке очищают, обезжиривают, сушат.
2. Работают при t, не меньше +5°С.
3. На изделиях диаметром от 50 мм снимают фаску.

Ввод в колодец или скважину

Насосную станцию устанавливают как можно ближе к заборной вертикальной трубе, выходящей из колодца. Ввод ПНД трубы в колодец производят через проходную металлическую муфту — гильзу. Это защищает водопровод от разрушения при расширении и сужении материалов трубы и колодца при сезонных колебаниях температур. Подводящую магистраль крепят к насосной установке после того, как плотно зафиксируют её к полу.

Водопровод подключают к отводу, идущему за реле давления. Между отводом и магистральной водопроводной линией оборудуют сборное колено. Для этого муфту с резьбой МРН паяют на отрезок трубы. Готовый переходник герметично устанавливают на отвод к реле. Для изоляции стыков используют ФУМ-ленту. На скважину монтируют оголовок.

При обустройстве капитальной системы на поворотах оборудуют смотровые колодцы для ревизии и ремонта.
