Советы по монтажу водопровода из полипропилена своими руками

Разновидности деревянных плинтусов

Деревянный плинтус может быть разных видов:

• Из цельной деревянной доски отличного качества. Чаще всего используется орех. Такие изделия очень крепкие, практичные и красивые.
• Из деревянного шпона. За основу чаще всего берется древесина ели. На планку потом приклеивается тонкий слой из дерева ценных пород. После шлифовки такой плинтус либо лакируется, либо покрывается специальным маслом. Сегодня выпускают около шестидесяти разновидностей такого плинтуса различной фактуры и разных цветовых оттенков, что находит свое применение в оформлении дизайна интерьеров.
• Ламинированный плинтус с основой из прессованной древесины.

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники

Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки

Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.

Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники

Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы

Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.

Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

1. PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
2. PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
3. PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
4. PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

1. PN10 — разрабатываются ХВС.
2. PN16 — востребованы при организации ГВС и ХВС.
3. PN20 — такие трубы подходят для работы с горячей водой и обогревательными системами.
4. PN25 — трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего — красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

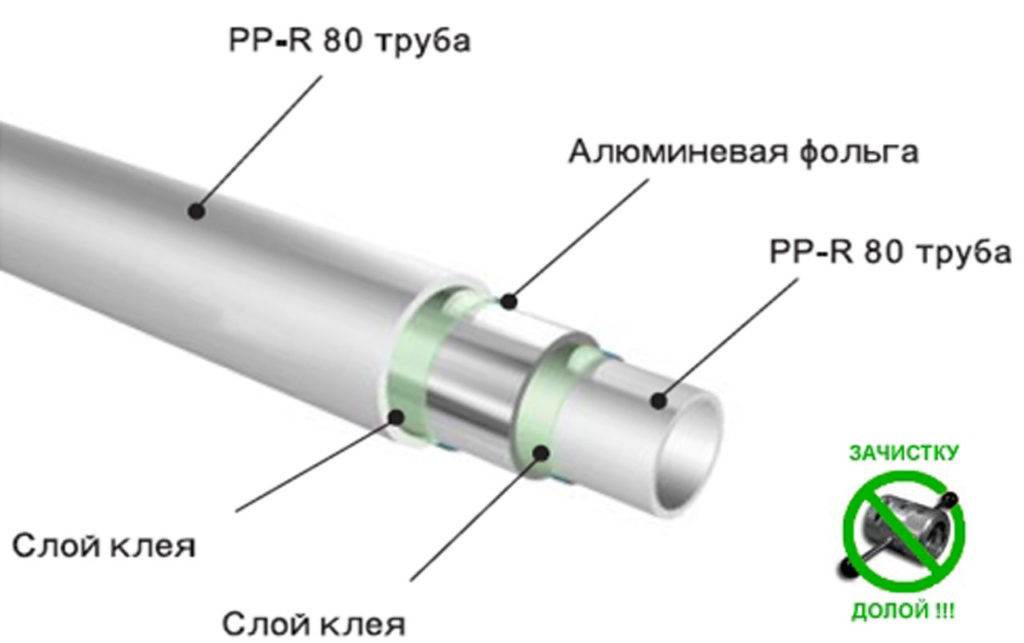

Внутренняя структура включает в себя 3 отдельных слоя:

1. Внутренний.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний — из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Этап первый. Составление проекта

Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.

Разводка отопления

Разводка отопления

При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:

• муфты;
• переходники;
• крепежи;
• уголки;
• отопительное оборудование.

Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.

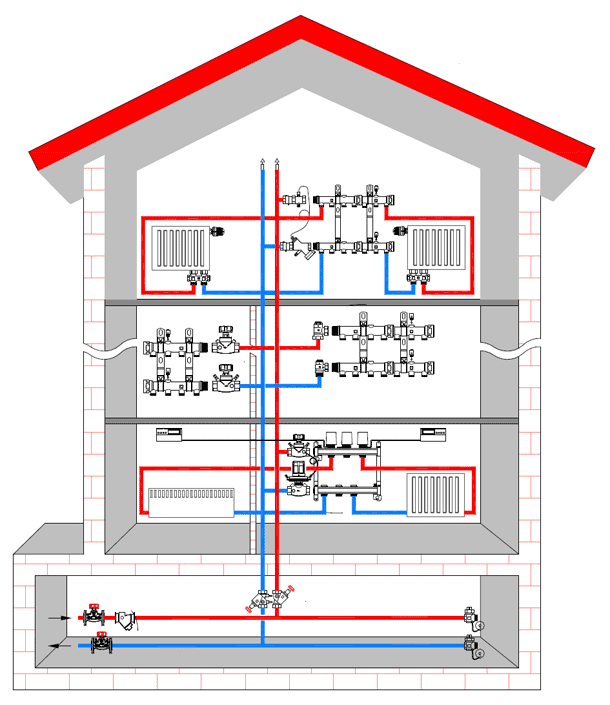

Схема системы отопления

Водопроводная разводка

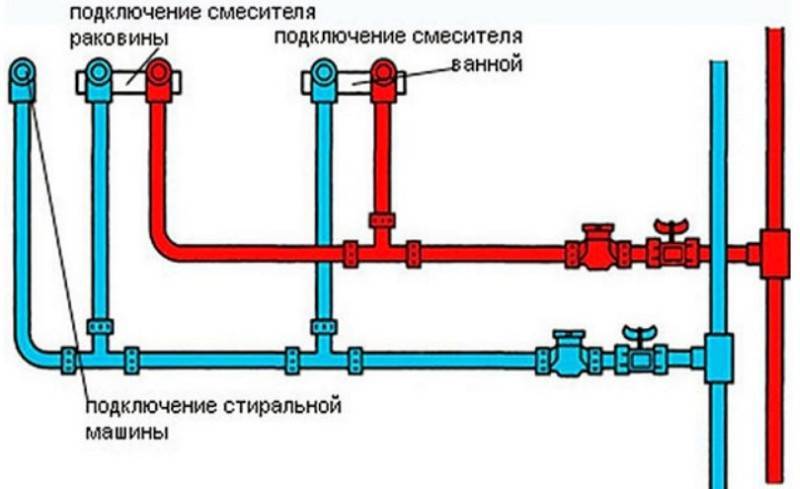

Pазводка водопроводных труб в санузле

Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.

Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.

Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.

Pазводка водопроводных труб в санузле

Кроме того, разводка водопровода может быть:

• последовательного типа (самый бюджетный и простой в выполнении вариант);
• коллекторного типа (при подаче воды применяется коллектор);
• с проходными розетками (мало популярен).

Схемы отопительных систем

Выберите оптимальную схему разводки труб для самостоятельного монтажа отопления из полипропилена. В дальнейшем вы получите рекомендации по соединению отдельных элементов и выполните их размещение в соответствии с выбранным планом.

Однотрубная схема

Однотрубная схема

Самый простой метод обустройства отопительной системы. В соответствии с этим методом разводки каждая установленная дальше от отопительного агрегата батарея будет нагреваться до более низкой температуры по сравнению с установленной ранее батареей.

Данный метод дает возможность снизить расход материалов на обустройство отопительной системы. Однако эффективность обогрева будет низкой, т.к. распределение температуры при такой разводке труб осуществляется неравномерно.

Ввиду этого от однотрубной схемы разводки труб нужно пытаться воздерживаться.

Коллекторная схема

Коллекторная схема

На обустройство системы отопления по такой схеме придется потратить больше материалов, однако и основные эксплуатационные свойства подобного обогрева будут гораздо выше.

Распределение тепла по помещениям будет осуществляться довольно равномерно и качественно.

Двухтрубная система

Двухтрубная система

Самый оптимальный метод обустройства системы обогрева. Закладка труб осуществляется в пол либо же в стены дома по периметру. Двухтрубное отопление лучше всего подходит для обогрева дома. Поэтому специалисты рекомендуют отдавать предпочтение в пользу именно этого варианта разводки труб.

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

• запорного (отсекающего) крана;
• фильтра грубой очистки;
• редуктора давления;
• счетчика;
• обратного клапана;
• фильтра тонкой очистки;
• распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

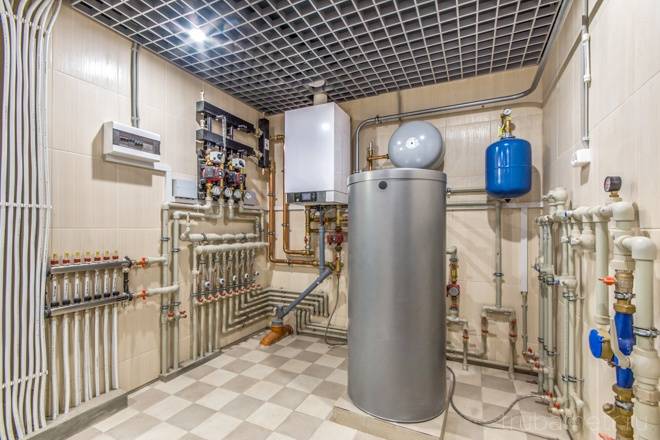

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

• Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
• Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
• Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
• Тройники применяются в местах отвода трубопроводов от основного стояка.
• Заглушки для закрытия трубопровода.
• Крестовины применяются в местах перекрестного соединения труб.
• Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
• Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

Полипропиленовые фитинги

Какие необходимы инструменты:

• Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
• Паяльник для сварки полипропиленовых труб и насадки к нему.

4 этап. Монтаж нового водопровода

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

1. Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм). Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь»

Спешка может привести к отклонению размеров от плана

Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили видео:

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6

Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее. Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

 Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону  у вас будет смотреть угол

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов

Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно. Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах

Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами

Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

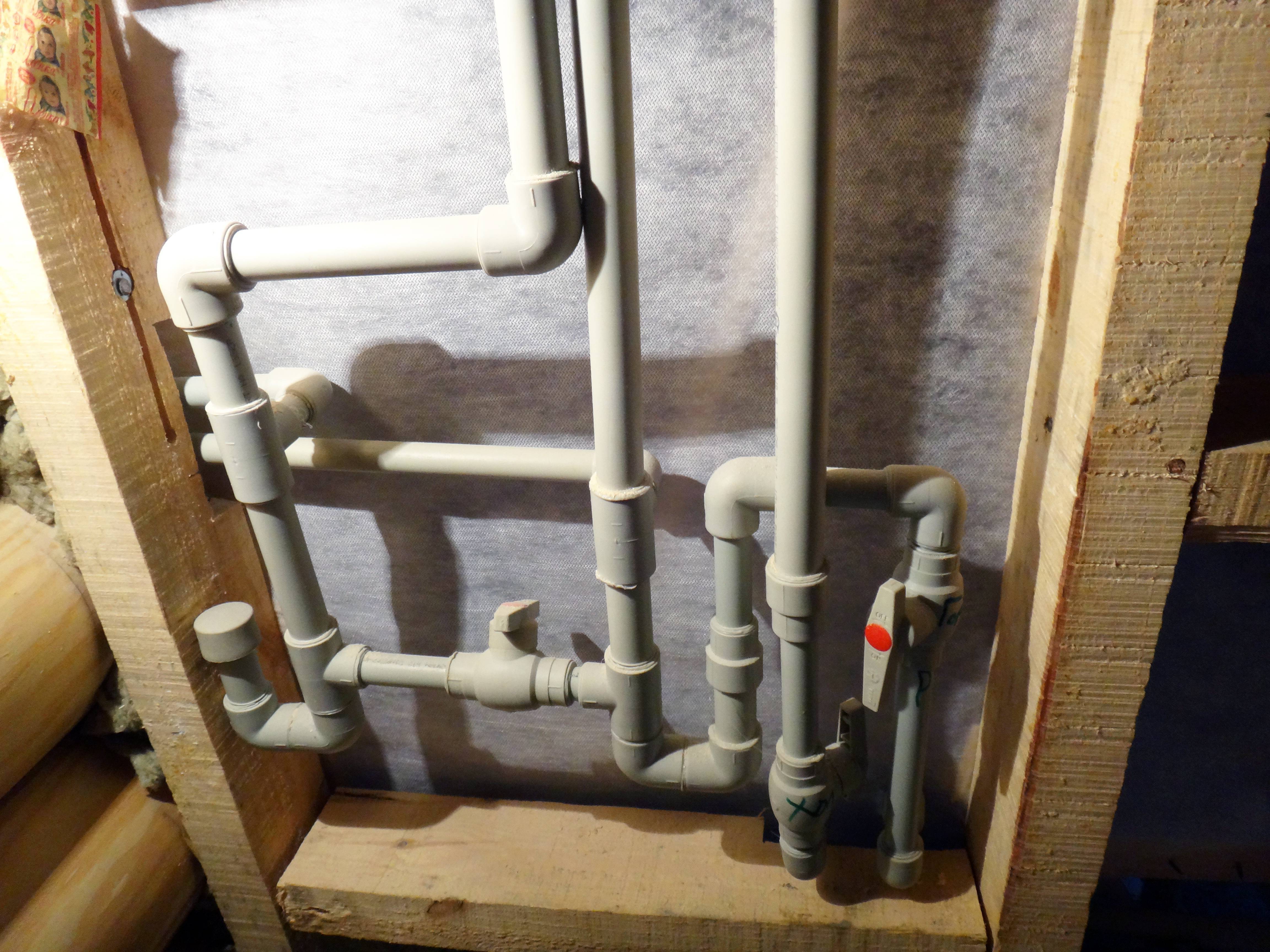

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Общие особенности монтажа

Начинающему сантехнику может показаться, что процесс монтажа трубопровода из полипропилена сложен, но это не так. Перед работой необходимо будет подготовить все необходимые материалы. Их вид и количество легко определяется по предварительно составленному проекту сооружения.

Если подобные работы выполняются впервые и опыт сварки еще очень мал, стоит купить все «с запасом» на случай возможной порчи.

Начинать укладку водопровода следует не от его начала, как это может показаться, а от точек водоразбора. Закрепление к приборам-потребителям воды производится при помощи подходящих по размеру переходников с резьбовым соединением.

Перед каждым сантехническим прибором настоятельно рекомендуется устанавливать шаровый запорный кран, который позволит при необходимости быстро отключать подачу воды.

От потребителя ветка уходит к коллектору или к следующей точке водоразбора. Это зависит от типа разводки. В любом случае труба укладывается так, чтобы ее можно было без проблем отремонтировать. Для этого ее закрепляют так, чтобы расстояние между стеной и деталью составляло не меньше 20 мм.

Крепежные клипсы размещают на расстоянии не более 1,5 м одна от другой, а так же на каждом угловом соединении и на поворотах.

Важно постараться свести к минимуму количество прохождений труб сквозь перегородки или стены. Каждый из таких проходов должен быть обустроен при помощи специального стакана, внутрь которого укладываются трубы. Когда ветка будет подтянута к коллектору, выполняется ее подключение

При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру

Когда ветка будет подтянута к коллектору, выполняется ее подключение. При этом нужно помнить, что перед соединением с выходом коллектора по возможности максимально близко к нему необходимо поставить запорную арматуру.

Каждая ветка водопровода соединяется со «своим» выходом коллектора. Это справедливо как для трубопровода с холодной, так и для магистрали с горячей водой.

Если количество выходов на гребенке больше, чем это необходимо, лишнее можно отрезать. После этого на открытую деталь приваривается заглушка. В случае, когда выходов, наоборот, не хватает можно дополнительно приварить угольник-муфту.

Лучше всего, чтобы она уже была с переходом на нужный в работе диаметр. При желании можно сделать самодельный коллектор с нужным количеством выходов, сварив его из нескольких фитингов.

На последнем этапе монтажа пластикового водопровода подготовленные и подключенные к коллекторам ветки собираются в единую систему. Рассмотрим типичный вариант такой конструкции. Ее начало приходится на участок врезки в централизованную магистраль.

Если речь идет об автономной системе, то ее началом будет считаться место подключения к скважине, колодцу или другому источнику воды. В первом случае сразу после участка врезки устанавливаются водяные счетчики.

Система подводится к дому, выполняется ее ввод в здание, а дальше проводится монтаж внутреннего пластикового водопровода. На участке ввода трубы в дом или в квартиру обязательно устанавливается фильтр грубой очистки. Его будет вполне достаточно, чтобы избавиться от самых крупных частиц загрязнений, присутствующих в воде. Далее перед каждым бытовым и сантехническим прибором желательно установить еще фильтры.

На кухне обычно устанавливается очистное оборудование подходящего для конкретных условий типа для получения питьевой воды. Если планируется организация подогрева воды, то после фильтра грубой очистки следует поставить тройник. Он будет разделять поступающий поток воды на две ветки. Первая будет холодной, вторая – горячей.

Трубу с холодной водой сразу же после тройника нужно соединить с соответствующим коллектором. Он в свою очередь соединяется с разводкой, идущей по зданию. Ответвление, по которому будет двигаться горячая вода, сначала подключается к нагревательному прибору. Сделать это нужно точно по инструкции.

Далее монтируется коллектор для горячей воды. Все остальное – аналогично «холодному» трубопроводу.

Этап второй. Сварка полипропиленовых труб

Сварка полипропиленовых труб

Для этой процедуры потребуются электрический лобзик (резка полипропилена) и специальное сварочное оборудование.

Сварочный аппарат

Шаг первый. Пока аппарат разогревается, проводятся необходимые замеры, трубы размечаются и нарезаются.

Ножницы для резки полипропиленовых труб

Шаг второй. Торцы изделий, которые планируется соединить между собой, тщательно зачищаются и обезжириваются.

Шаг третий. С помощью карандаша отмечается глубина вхождения каждого изделия в гильзу. Характерно, что при этом должен оставаться минимум миллиметровый зазор, поэтому трубы не упираются в соединительную муфту фитинга.

Ошибки при сварке полипропиленовых труб встык

Шаг четвертый. ПП трубу с фитингом надеваются на гильзу в соответствии со сделанными отметками, причем нагрев всех элементов должен происходить одновременно.

Длительность нагрева зависит не только от диаметра изделий, но и от глубины сварки (об этом можно узнать из приведенной ниже таблицы).

Таблица технологической паузы

Шаг пятый. По истечении определенного срока изделия снимаются и соединяются, с незначительным усилием насаживаясь друг на друга. Запрещено при этом поворачивать элементы по осевой линии.

Процесс сварки полипропиленовых труб

Шаг шестой. На протяжении нескольких секунд после соединения выполняется первичная корректировка, далее элементы окончательно фиксируются.

Сварка полипропиленовых трубСварка полипропиленовых труб

Если в месте соединения не осталось никаких зазоров, то его (соединение) можно считать качественным.

Изготовление сварочного аппарата

Ввиду того что более-менее хороший сварочный аппарат стоит свыше тысячи рублей, дешевле взять его в аренду или сделать самому. Если было выбрано последнее, то для работы следует подготовить:

• термальную пасту для компьютеров;
• утюг старой модели;
• болт, шайбу к нему;
• электрическую дрель;

• гильзу (насадку) нужного диаметра.

Последовательность действий должна быть следующей.

Шаг первый. С целью улучшения теплопередачи подошва утюга обрабатывается термальной пастой, затем фиксируется тефлоновая гильза. Расположение последней определяется заранее – широкой частью вверх или вниз.

Шаг второй. Спиливается острый «носик» для более удобной работы возле стен.

Шаг третий. Нагрев утюга проводится до тех пор, пока устройство не выключится во второй раз.

Шаг четвертый. Хорошо, если утюг оборудован термодатчиком – это позволит с точностью определить температуру нагрева. Но есть и более простой способ – посредством свинца. Этот металл плавится при 230ᵒС и выше, что примерно совпадает с требуемой для сварки температурой.

Дальнейшая технология пайки идентична описанной выше.

Конструкция водопровода из пластиковых труб

Пластиковый водопровод имеет достаточно сложную конструкцию, состоящую из труб и фитингов для их соединения. В готовом виде система представляет собой разветвленную трассу от источника воды до мест пользования. При ее сборке необходимо учитывать свойства всех элементов и правила их крепления.

В домашних водопроводных системах используются трубы из поливинилхлорида, полипропилена, полиэтилена, металлопластика. Материалы имеют различный химический состав, поэтому их свойства и область применения отличаются. Выбор заготовок зависит от многих факторов, в частности, рабочего давления жидкости и температуры, диаметра и т.д. Также необходимо учитывать условия эксплуатации и окружающую обстановку, от которых зависит способ соединения отрезов.

Варианты стыковки труб различных типов приведены в таблице:

Материал трубы	Способ соединения	Характеристика соединение
Полипропилен	Термическая сварка	Неразъемное
Полиэтилен	Термическая сварка; с помощью обжимных фитингов	Неразъемное
Сшитый полиэтилен	Термическая сварка	Неразъемное
Поливинилхлорид	Термическая сварка	Неразъемное
Поливинилхлорид (труба с раструбом)	Склеивание	Неразъемное
Металлопластиковые трубы	Компрессионный фитинг; пресс-фитинг	Разъемное; неразъемное

Фитингами называют детали для соединения труб, а также запорную арматуру (шаровые краны различных модификаций). С их помощью можно получить конструкцию любой конфигурации.

Фитинги делятся на монополимерные и комбинированные. С помощью монолитных деталей собирают только пластиковые трассы. Они должны быть из того же материала, что и трубы. Комбинированные детали применяются для стыковки пластиковых и металлических изделий в любом сочетании.

Количество фитингов будет меньше, если трубы сделаны из гибкого материала, например, полиэтилена или маталлопластика. Существуют модификации переходников: есть образцы, в которых металлическая втулка впаяна в пластиковую оболочку, в других случаях металлическая и пластиковая части фиксируются разборным соединением.

Внимание! Стоят фитинги недорого, поэтому покупайте их с запасом. Наиболее используемые типы фитингов приведены ниже:

Наиболее используемые типы фитингов приведены ниже:

• «Бочонки». Это простейший тип соединителей, выполненный в виде цилиндра, у которого внутренний диаметр соответствует наружному диаметру труб.
• Переходники. Изделия применяются для стыковки заготовок разных диаметров. Они напоминают «бочонки», но диаметр противоположных отверстий разный.
• Уголки. Такие детали согнуты под углом 45-90 градусов. Используются для изменения направления трассы. Незаменимы при работе с жесткими трубами (например, полипропиленовыми). Часто к ним крепятся смесители.

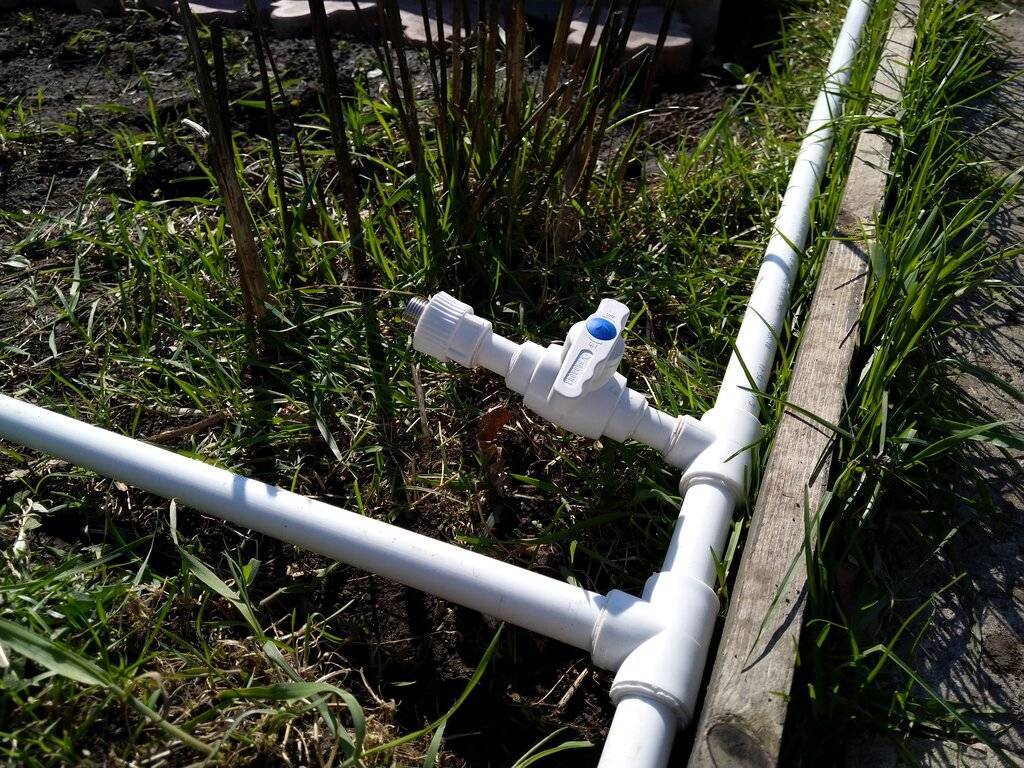

• Крестовины и тройники. Применяются для подсоединения одновременно трех или четырех труб. Они выпускаются в различных модификациях, позволяющих стыковать изделия из разных материалов и диаметров.

Обводы — это отрезки труб, согнутые особым образом. С их помощью можно легко обойти небольшое препятствие.

Клипсы или хомуты применяются для фиксации заготовок к стенам. Их количество зависит от жесткости конструкции: чем она гибче, тем чаще они ставятся. Труба для холодной воды фиксируется хомутами через 1500-2000 мм. Для горячей — чаще из-за большого линейного расширения изделий.

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

• устойчивость к высоким температурам;
• хорошая сопротивляемость механическим нагрузкам;
• устойчивость к коррозийным процессам;
• высокие эксплуатационные характеристики;
• длительные сроки эксплуатации;
• экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 140С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 175С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 95С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

*Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Выводы и полезное видео по теме

Чтобы упростить работы по прокладке, лучше ознакомиться с обучающими материалами и полезными видео, которые доступны на тематических порталах и форумах. Они подробно описывают каждый этап сборки и прокладки системы, помогая новичкам самостоятельно завершить монтаж.

Существующие методики установки трубопровода не отличаются большой сложностью, поэтому, если изучить технологию и наглядные примеры, можно понять все тонкости процесса за пару минут.

Еще стоит подготовить специальное оборудование, инструменты и материалы, а также придерживаться пошаговых инструкций.

Соблюдение всех правил позволит провести качественный монтаж трубопровода из полипропиленовых конструкций.
