Винтовые сваи: характеристики, достоинства и недостатки

Типовые опоры их диаметр и выдерживаемый вес

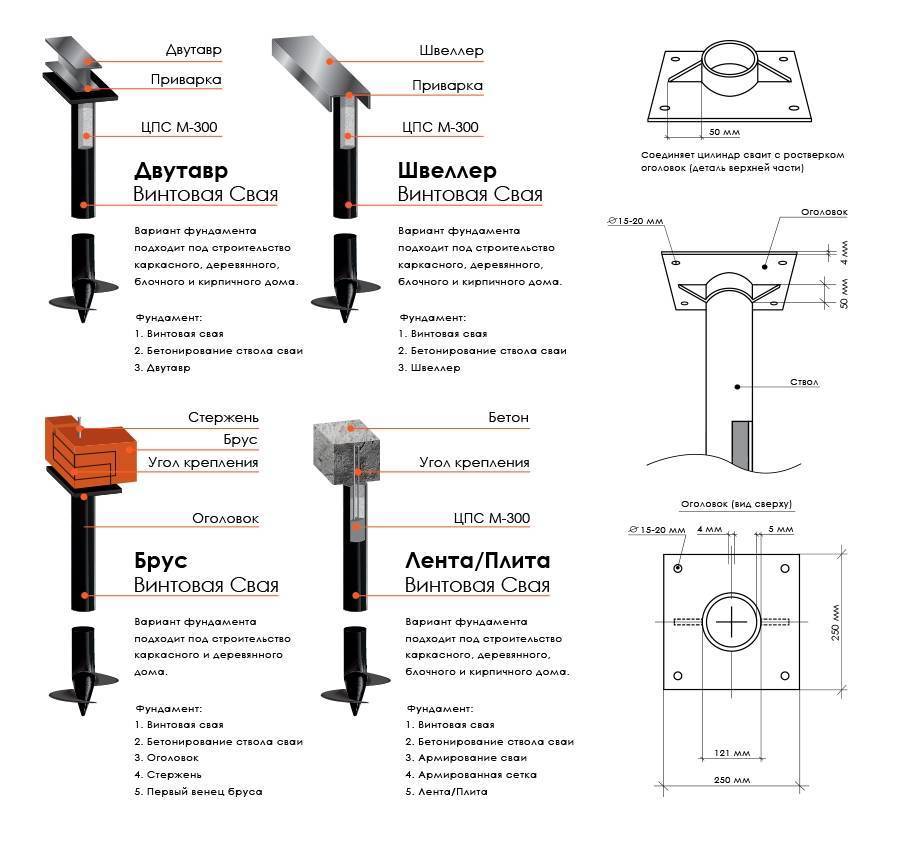

Конструкция подобной сваи является прямошовной трубой. На одном конце закреплены винтовые лопасти, а на ином есть отверстия для осуществления монтажа. Конический конец способствует облегчению введения в грунт.

Исходя из диаметра, разнится область их установки. Свая, имеющая диаметр 57 мм, подходит для устройства легкого ограждения и прочих маловесных конструкций. Обустроить заборы на основе металлопрофиля можно изделием в 76 мм.

Конструкции, предназначенные для монтажа полновесных архитектурных форм (веранда), производят из труб, у которых диаметр 89 мм. При возведении жилья с учетом каркасной технологии, сооружений из бруса требуется применять трубы 10,8 см. Строения из пеноблока, керамзита требуют сваи диаметром 13,3 см. Возведение мостов, ангаров производится с использованием свай 15,9-30,25 см.

Рейтинг дорогостоящей продукции

СВСН/108*300*5500

Российская компания выпускает качественные винтовые сваи длиной 5,5 метров и диаметром 10,8 см. Стенки и лопасти толщиной 4 и 5 мм соответственно. В момент приобретения можно договориться о проведении монтажных работ специалистами. Защитное покрытие трех видов: цинк, премиум и стандарт. Срок службы колеблется от 70 до 120 лет, в зависимости от покрытия.

Цена товара – 6930 рублей.

свая СВСН/108*300*5500
Достоинства:

• прочность используемого материала;
• долговечность;
• надежность;
• износостойкость;
• функциональность;
• универсальность.

class=’s-article__points-list’>

Недостатки:

СВЛН/108*300*5500

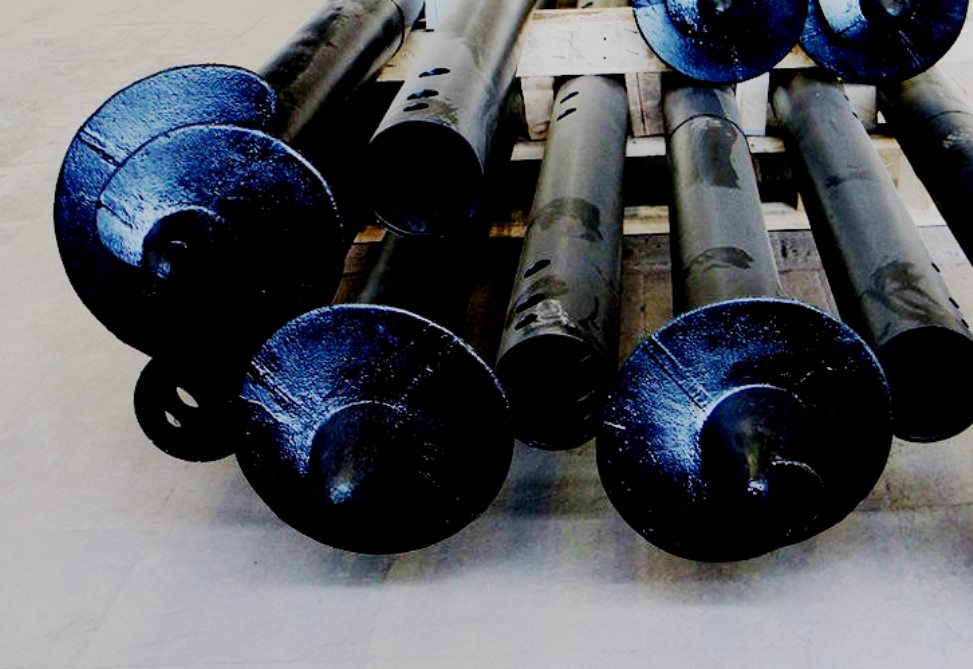

Конструкция с литым наконечником. Длина – 5,5 метра, диаметр – 10,8 см. При изготовлении используется металл толщиной 4 мм. Покрытие стандартное, оцинкованное или премиум. Качество – на высоте. От коррозии защищают акриловые смолы, двухупаковочная эмаль и горячее цинкование. Нанесение специального слоя позволяет предотвратить появление на поверхности царапин и коррозии, противостоит негативному воздействию агрессивных по составу грунтов. Срок службы варьируется в пределах от 70 до 120 лет. Товар пользуется повышенным спросом у отечественных мастеров.

Цена покупки – 8080 рублей.

свая СВЛН/108*300*5500
Достоинства:

• скорость установки;
• долгий эксплуатационный срок;
• универсальность;
• функциональность;
• надежность;
• качество используемых материалов.

class=’s-article__points-list’>

Недостатки:

СВЛН/133/350/6000

Длина конструкции достигает 6 метров при диаметре 13,3 см. Заканчивается литым наконечником. Стенки толстые и доходят до 4,5 мм. Диаметр лопастей 35 см. Можно выбрать изделие с любым защитным покрытием: горячим цинкованием, на основе акриловой смолы или с двухупаковочной эмали. Отзывы об отечественной продукции только положительные. Производитель гарантирует срок эксплуатации на уровне 100 лет.

Средняя стоимость – 11510 рублей.

свая СВЛН/133/350/6000
Достоинства:

• возможность установки на любом грунте;
• функциональность;
• стойкость к температурным перепадам;
• допускается монтаж в зимний период;
• надежность;
• скорость ввинчивания;
• долговечность.

class=’s-article__points-list’>

Недостатки:

Классификация винтовых свай

Лучшие производители наладили выпуск огромного количества популярных моделей свай для фундамента. Ежегодно производятся новинки. Вся выпускаемая продукция отличается функционалом, параметрами, характеристиками, материалом изготовления. Для изготовления свай применяется:

• бетон;
• железобетон;
• бутобетон;
• древесина;
• сталь.

Различаются популярные модели способом погружения, в связи с чем выделяют такие группы:

1. Буровая. Бетон заливается в отверстие в грунте, и уплотняется посредством глубинного вибратора.
2. Буроинъекционная. В скважину заливается смесь, в состав которой входит мелкая фракция наполнителя.
3. Набивная. Вытеснение грунта происходит механическим способом. Бетон заливается в образовавшуюся полость.
4. Свая-столб. Вначале делается отверстие в земле, куда опускается железобетонное, стальное или деревянное изделие.
5. Винтовая. Уплотнение грунта происходит самопроизвольно. Конструкция вкручивается ручным или механическим методом.
6. Забивная. Железобетонное изделие с завода вбивается при помощи молота или копра. Для вдавливания или заглубления может использоваться вибрационные механизмы.
7. Погружная. Речь идет о кессонных, колодезных кольцах, сваях цилиндрической формы. Изнутри размывается грунт и происходит погружение благодаря собственному весу.
8. Свая – опора. Монтируется в большие скважины. Пустоты засыпаются нерудным материалом или грунтом.

Особенности монтажа

В отличие от иных видов фундамента, свайно-винтовые не потребуют снятия плодородного земельного слоя и создания котлованов с отверстиями. Тут возможно ограничиться лишь разметкой территории, формированием небольшой лунки, чей диаметр будет немного превышать диаметр лопастей. Так будет комфортнее обеспечить вкручивание. Согласно действующей технологии, ввинчивание возможно осуществить механическим методом или вручную. В обоих случаях потребуется просверлить небольшое отверстие для вставки рычага, при этом соблюдая строгую вертикальность трубы. По завершению вкручивания всех элементов на требуемую глубину, следует выровнять выступы по горизонтали, а лишние участки срезать болгаркой. Во внутрь свайной трубы нужно залить бетон, дабы повысить прочность опоры и понизить риск образования коррозийных проявлений. На завершающем этапе на край трубы навариваются железные оголовки, на которые впоследствии производится нижняя обвязка из балок.

Разновидности свай по области применения

При строительстве на талых грунтах (промерзает – оттаивает) учитывается объемы возводимых объектов. В зависимости от этого определяются размеры лопастей. Винтовые конструкции можно устанавливать в регионах с любыми погодными условиями, кроме скального грунта (допускаются небольшие архитектурные формы). Их использование сокращает сроки строительства в 2,5 раза по сравнению с другими технологиями.

Многовитковые рекомендованы для скальных и полускальных, пучинистых грунтов. В многолетнемерзлом грунте устанавливают узколопастные конструкции при соотношении диаметра лопасти к стволу более 1,5. Предварительно бурят лидерную скважину, соблюдая требуемые нормы. Такие конструкции обеспечивают точность установки, что трудно достичь при многолопастном варианте. Широколопастная модификация требует большого профессионализма при выполнении монтажных работ.

При установке того или иного типа свай учитываются такие показатели, как грунтовые условия, площадь строительных работ.

Типоразмеры винтовых свай для фундамента

Виды сваи	Диаметр лопасти в мм	Диаметр трубы в мм
Винтовая для талого	300-8500	108-325
Многолетнемерзлого	300-480	168-425
Многовитковые	76-108	До 5000

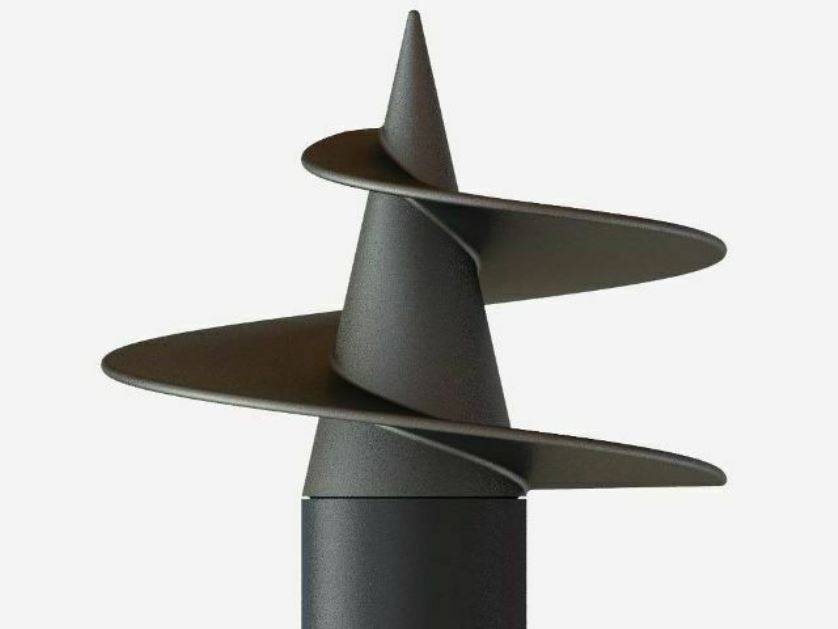

Типы наконечников

Данные элементы облегчают задачу погружения свай в грунт. Они бывают литые и сварные. Первый вариант по стоимости значительно дороже. Их использование оправдано при проведении работ с плотным грунтом. Имеется в виду вечномерзлый, имеющий значительные включения, возникшие техногенным путем. При помощи такого наконечника легко справиться с возникшими в ходе работ сложностями. При этом наконечник не деформируется.

Сварные наконечники являются эконом-вариантом. Буровая лопасть приваривается на заостренный конец. Для таких свай характерно низкое качество. Считается, что все отрицательные моменты, связанные с винтовыми сваями, относятся именно к этому варианту.

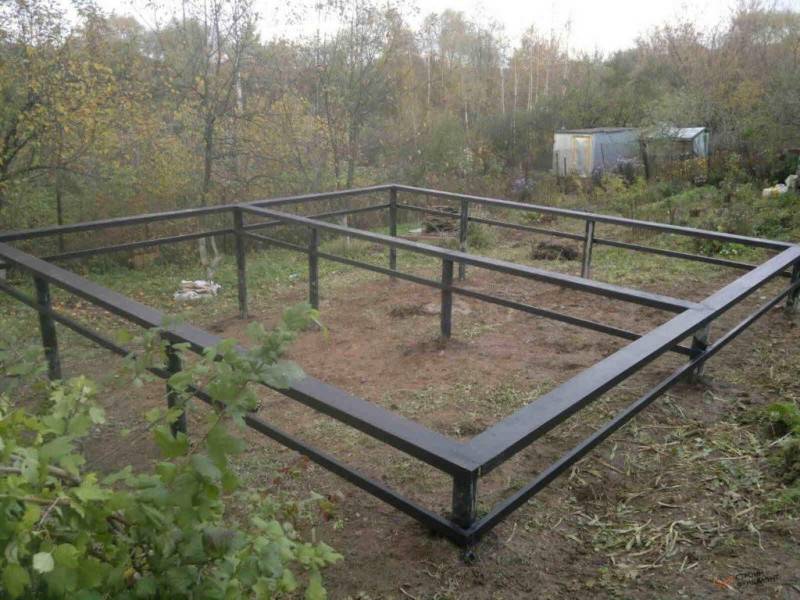

Типы и функции фундамента

Без фундамента сооружение любой конструкции невозможно

Ему уделяется особое внимание. Основные функции основания заключаются в следующем:

• отвечает за устойчивость и неподвижность строения;
• является главным элементом конструкции;
• защищает стены от влаги и значительных температурных перепадов;
• продлевает срок жизни сооружению;
• обладает теплозащитными функциями;
• предотвращает повреждения, связанные с колебаниями почвы;
• не дает возможности проникнуть внутрь насекомым и животным;
• не пропускает в дом вредные испарения, исходящие из почвы.

Чтобы не допустить ошибки при строительстве, необходимо разобраться, какие бывают типы фундаментов. Различают следующие варианты:

Виды
Описание
Монолитный плитный
Самый хороший по надежности. Для установки требуется бетонный раствор, который делается непосредственно в месте заливки с учетом особенностей грунта и индивидуального проекта строительства дома.
Мелкозаглубленный ленточный
Имеет вид ленты, изготовленной из бетона. Укладывается по периметру сооружения и в районе расположения несущих стен. Глубина варьируется от 15 до 20 см. Подходит под невысокие дома. Отличается оптимальным сочетанием цены и качества. Основной минус – нужно монтировать балки перекрытий и утеплять первый этаж.
Свайный
Производится двух типов: в виде железных винтовых конструкций и железобетонных забивных свай. Относится к категории бюджетных. Основная сфера применения – небольшие постройки, где не проживают постоянно люди. Речь идет о дачных домиках, гаражах, банях, навесах, сараях. Единственный минус – нужно сооружать балки перекрытий первого этажа, а также утеплять его и закрывать цоколь. Грызуны также могут проникнуть внутрь объекта.
Стоит отметить, что это единственный надежный вариант при возведении строений в болотистой местности и при наличии высоких грунтовых вод. В этом случае длина приспособления должна быть не менее 10 – 12 метров.
Свайно-ростверковый
Совокупность свайного и ленточного фундаментов. Состоит из бурозабивных конструкций из бетона, которые соединены между собой бетонным ростверком. Отличается надежностью и долгим сроком службы

На что обратить внимание? Специалисты рекомендуют монтировать балки перекрытий первого этажа, утеплить пол и установить защиту от грызунов.

Конструктивные особенности и характеристики изделий

Винтовые сваи – новинка в мире стройки, однако уже завоевали заслуженную популярность. Состоит конструкция из ствола и лопастей в конце него. Лопасти позволяют завинчивать изделие в землю, не прибегая к забиванию. Большинство продукции выпускается из прочной стали. Какие выбрать приспособления: свайные или забивные при установке фундамента? По мнению покупателей, многое зависит от характеристики почвы.

Все выпускаемые производителями популярные модели бывают таких основных типов:

• многовитковые;
• оцинкованные;
• с увеличенным диаметром лопастей;
• с литым наконечником;
• однолопастные.

Критерии выбора у всех разные. Большое значение имеет назначение возводимого объекта. Для забора предназначены одни модели, под строения – другие, под дорожные знаки – третьи. Обзор отзывов показывает, что на выбор оказывает влияние прочностные характеристики. Для ответственных строений они должны быть самыми высокими и надежными. Какой товар лучше купить? Специалисты советуют вникнуть в отличительные особенности производимой продукции:

Тип наконечника. Основная задача элемента – помочь свае проникнуть внутрь грунта и служить якорем для удержания. Встречаются два типа: литые и сварные. Литые отличаются оптимальными размерами и высокой прочностью. Средняя цена высоковата. Делятся на такие подвиды: многовитковые, широколопастные, для грунтов в районе вечной мерзлоты. Сварные недорогие, пользуются повышенным спросом у мастеров. Однако прочность незначительная. Подвидов великое множество. Каждый производитель постоянно совершенствует свои детища. Товар отличается количеством витков, диаметром лопастей, шагом между витками, наличием зубчиков по краям лопастей и так далее.
Размер лопастей. Как выбрать? Необходимо проанализировать нагрузку на фундамент и свойства грунта. Даже на одной строительной площадке нагрузка может быть разной. Все зависит от типа строения, наличия второстепенных и основных стен и так далее. Главный посыл – равномерность распределения запаса прочности по площади. Это позволит продлить срок эксплуатации объекта. Если диаметр лопастей в полтора раза превышает диаметр ствола, такие элементы называются широколопастными. Остальные относятся к группе узколопастных. Широколопастные используются при строительстве сооружений на твердой водонасыщенной глинистой, тугопластичной, текуче-пластичной, текучей, мягко-пластичной, полутвердой почве. Узкие лопасти используются для закручивания в грунт повышенной плотности или где преобладает вечная мерзлота.
Количество лопастей. Встречается продукция с одним или несколькими элементами. Однолопастные – самыми популярные при возведении своими руками в домашних условиях веранды, забора, бани, небольшого каркасного дома. Чем больше лопастей, тем значительнее нагрузки конструкция в состоянии выдержать.
Толщина металлопроката. Стенки могут иметь такие параметры: до 3,5 мм (тонкостенные), от 3,5 до 6 мм – средние, свыше 6 мм – толстостенные. Как выбрать правильный вариант? Многое зависит от расчетной нагрузки. При возведении жилого дома необходимо отдать предпочтение изделиям диаметром свыше 6 мм, для сарая или забора подойдут тонкостенные конструкции.
Наличие защитного антикоррозийного покрытия. Ржавчина – главный враг свай и причина разрушения сооружения

Можно выбрать товар с толстыми стенками или обратить внимание на наличие антикоррозийного покрытия. Оно бывает:

• полимерным (проявляет износоустойчивость, высокую адгезию, прочность, однако неровные поверхности защищает плохо);
• двухкомпонентным (защитное покрытие на основе полиуретановой смолы);
• холодным (нанесение быстрое и легкое, однако, адгезия незначительная);
• эпоксидным (наносится легко, но ударопрочность минимальная, эластичность на низком уровне);
• горячим (экологически чистое защитное покрытие с уникальной адгезией).

Предназначение

Достаточно распространена установка винтовых свай. Они применяются в загородном строительстве: банно-оздоровительные комплексы, коттеджные поселки. Свайные фундаменты монтируются под ангары. Также сваи идеально подходят при строительных работах заборов, ограждений.

Также их задействуют на пирсах, причалах. Винтовые сваи здесь соединяют простоту и надежность. Они получили распространеннее в качестве опоры столбов, конструкций, линий электропередач. Их задействуют при монтаже рекламных конструкций, знаков. Такими сваями пользуются, если требуется построить фундамент быстро.

Недостатки

К сожалению, винтовые сваи имеют и ограничения в использовании. Этим пользуются некоторые строительные компании, нарушая технологические нормы. Их применение разрешено в районах, где отсутствует сейсмическая активность или умеренная. Не рекомендовано использование таких конструкций в грунте, имеющем органические соединения и электрическое сопротивление менее 10 Ом*м, так как это приводит к быстрой коррозии металлических изделий. В связи с этим застройщики должны определять агрессивность грунта.

Также на качество работ влияет, как была произведена конструкция. Если сварка выполнена неточно, то при завинчивании свая может отклоняться от заданных параметров. При использовании их в каменистом грунте, может произойти ее деформация, что скажется на надежности самой опоры.

Противопоказано заглубление свай подобного типа в каменистую почву, а также там, где имеются отвалы шлака, на полигонах с отходами строительства. Твердые включения могут привести к повреждению лопастей, ствола в процессе установки. Нельзя применять винтовые сваи на грунте, не имеющем требуемой боковой поддержки. Это относится к песчаному, торфяному грунту. Если нет другого варианта, то данные конструкции необходимо прочно соединять между собой или заглублять на 3 м (при обычном грунте – 1,5м).

Виды свай, достоинства и недостатки

Благодаря достаточно простой конструкции, существует не так много видов винтовых свай. В большинстве случаев различают три основных разновидности винтовых свай:

• литые. Наконечник изготавливается в точном соответствии с имеющейся моделью как единое целое. Обладают наибольшей прочностью;
• комбинированные. Предполагают наличие двухосновных частей – лопасти и конуса. Современные технологии позволяют изготавливать подобные сваи, способные выдержать серьезные нагрузки (до 50 т);
• сварные. Изготавливаются следующим образом. На заостренный нижний конец сваи приваривают лопасти. Для качественного и надежного выполнения процесс должен проводиться с применением плазменной резки.

Достоинства

Применение устройства фундаментов на основе винтовых свай имеет ряд несомненных преимуществ:

• экономичность. Фундаменты на винтовых сваях при сопоставимой с ленточными и сборными из ж/б блоков прочности, значительно дешевле в производстве. Это достигается тем, что работы выполняются быстро, отсутствует необходимость выполнения трудоемких земляных работ и уборки мусора;
• возможность выполнения работ в сложных условиях. Устройство фундаментов из винтовых свай возможно на любом рельефе, в лесистой местности без необходимости корчевания корней деревьев, в труднодоступных местах с отсутствием подъездных путей, так как не нужна громоздкая техника. Кроме того, свайно-винтовой фундамент можно использовать на слабых грунтах;

• отсутствие заметной усадки. Особенности конструкции свай предполагают в процессе их погружения (завинчивания) автоматически происходящее дополнительное уплотнение грунта. Поэтому усадка фундаментов практически полностью отсутствует, что дает возможность сразу приступать к последующим работам;
• возможность использования в пристройках. Уже отмеченное выше отсутствие динамических нагрузок на почву позволят устраивать свайно-винтовой фундамент в непосредственной близости от уже построенных зданий и сооружений. Дополнительным плюсом является то, что из-за отсутствия большой техники не страдает, как правило, уже окультуренная и благоустроенная площадь вокруг;
• возможность выполнения работ в любое время года;
• длительный срок службы (более 100 лет), достигаемый надежностью конструкции.

Недостатки

Основной недостаток применения винтовых свай связан с материалом, из которого они изготавливаются

Металл крайне склонен к коррозии, поэтому при приобретении готовых свай или материалов для их самостоятельного изготовления необходимо обращать внимание на качество метала и его обработки. Оптимальный вариант – новая металлическая труба не менее 4 мм толщиной, обработанная пескоструйным аппаратом с последующим нанесением антикоррозионного покрытия

Для лопастей толщина металла должна быть не менее 5 мм.

Многие заказчики считают недостатком отсутствие подвала, который не предусматривается конструкцией свайно-винтового фундамента.

Достоинства

Винтовой фундамент можно возвести в сжатые сроки. Такую сваю можно использовать сразу после монтажных работ. Строители утверждают, что в ходе бетонирования внутреннего просвета свайного ствола не произойдет задержка в работах на строительной площадке. Это обуславливается тем, что нагрузка приходится на ее стальную оболочку.

Проведение монтажных работ характеризуется незначительным уровнем шума. Проведение аналогии с забивными сваями свидетельствует об очевидном отсутствии вибрации, повреждающей строения. Их установка характеризуется оперативностью и простотой. Устанавливать можно вручную и с использованием специализированной техники.

При создании фундамента подобным образом объем земляных работ будет существенно снижен, что обуславливает более низкую стоимость по сравнению с разнообразными типами железобетонного. Основание на винтовых сваях за счет наличия лопастей обладает возможностями исключения любых выдергивающих нагрузок.

Производить монтажные работы сваи можно на неровной поверхности, под разными углами к вертикали. Исходя из этих возможностей, он востребован при строении на склонах. Подобный фундамент проявляет устойчивость к эрозии грунта благодаря специальной обработке грунта и основания свай. При использовании данного типа свай рельеф местности не имеет значения, так как цокольный уровень в соответствии с периметром будет идентичным, а глубина проведения монтажных работ определяется рельефными характеристиками.

При использовании винтовых свай вынимается меньший объем грунта, в связи с этим строительные работы можно вести вплотную к уже возведенным постройкам. В связи с этим строительство можно вести на ограниченном пространстве. Характеризуются меньшей трудоемкостью процесса. Возводить можно в любое время года. Обладают природно-климатической неприхотливостью, поэтому их эксплуатируют в значительном диапазоне колебания температурного режима.

Им не страшны грунтовые воды и разбухание грунта. В связи с этим отпадает необходимость в предварительном осушении участка, где будет проводиться строительство. Их можно применять на участках, где отмечается высокий горизонт подпочвенных вод, так как рабочая часть расположена ниже грунтовых вод. Используют на местности, обладающей разнообразным типом грунта, кроме каменистого. Последний неудобен в плане бурения. При установке свай с использованием техники обеспечивается максимальная точность. Можно устанавливать конструкции различного диаметра и разную глубину.

Часто винтовые сваи используют для временно возведенных объектов. После окончания функционирования объекта они могут быть разобраны и использованы повторно. Их используют, как для возведения новых построек, так и для реконструкции старых строений, когда требуется заменить фундаментную основу. Перечисленные положительные свойства относятся к конструкциям, которые произведены промышленным способом, так как они соответствуют международным стандартам.

Заключение

Винтовые сваи представляют собой полую трубу различной длины и диаметра, конец которой заканчивается острием, оснащенным лопастями. В верхней части производитель предусмотрел проушины, чтобы легче было завинчивать опору в землю ручным способом. Как только острие достигает плотного слоя почвы, изделие становится устойчивым и отменно сопротивляется горизонтальным и вертикальным нагрузкам. С целью усилить фундамент, проводится обвязка верхушек опор посредством деревянных или металлических приспособлений.

Основные плюсы устройств заключаются в следующем:

1. Универсальность. Можно устанавливать на неровном рельефе, обводненной почве, песчаниках и глиноземе.
2. Приемлемая стоимость. При изготовлении используется высококачественная сталь. Идеальные основания для бревенчатых срубов или объектов, построенных из деревянного бруса.
3. Время обустройства фундамента. Все манипуляции можно закончить за 1 – 5 дней, в зависимости от объема и сложности строящегося объекта. Чтобы ввинтить один столб достаточно 30 минут, если помощником будет мини-экскаватор.
4. Длительность эксплуатационного срока. Многое зависит от защитного покрытия. Даже если поверхность обработана обычной эпоксидной грунтовкой, изделия не потеряют своих первоначальных характеристик на протяжении столетия.
5. Возможность повторного применения. Фундаменты винтового плана легко и быстро демонтируются, и переносятся на иное место дислокации, без изменения первоначальных свойств. Это помогает экономить денежные средства как частным застройщикам, так и собственникам коммерческих объектов.
6. Стойкость к значительным температурным перепадам. Работы можно проводить в жаркое лето и лютой зимой, под дождем и снегом. На качестве это не скажется.
7. Простота монтажа. При отсутствии специализированной бригады и техники, вкручивать сваи можно ручным способом. Для этого достаточно двух человек.
8. Возможность возведения фундамента на сложной местности, где присутствуют техногенные включения, крупнообломистая почва, крупный песок, торфяники, глиноземы, повышенная заболоченность.
9. Не подвержен усадке, поэтому начинать строительство можно сразу же по окончанию ввинчивания свай в грунт.

К минусам стоит отнести:

• невозможность установки в каменистом и скалистом грунте;
• при нарушении процесса установки и повреждении защитного покрытия может существенно сократиться срок службы.

Если приобрести товар у проверенного производителя и при монтаже не допускать ошибок,  негативных моментов может не наступить.

Сфера использования конструкций широкая. Они выступают основой при возведении:

• ЛЭП;
• вышек сотовой связи;
• оград;
• теплиц;
• хозяйственных построек;
• небольших жилых домов из бруса или бревен;
• бань;
• модельных зданий;
• каркасно-щитовых сооружений;
• складов;
• рекламных щитов;
• навесов;
• беседок;
• террас;
• дорожных знаков;
• причалов;
• лестниц;
• производственных цехов;
• гаражей.

Металлическими сваями укрепляют склоны, реставрируют старые фундаменты, полностью заменяют основания на более надежные и долговечные.
