Моменты, на которые нужно обратить внимание
Цветовой оттенок и количество цветов
Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.
Световой поток
Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.
Напряжение питания и мощность
Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.
Тип SMD светодиода | Количество LED чипов на 1 метр, штук | Потребляемая мощность 1 метра, Вт |
---|---|---|
3528 | 60 | 4,8 |
3528 | 120 | 9,6 |
3528 | 240 (двухрядная) | 19,2 |
5050 | 30 | 7,2 |
5050 | 60 | 14,4 |
Степень защиты
Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.
Качество сборки
Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.
- реальное значение светового потока будет меньше теоретического;
- срок службы такого изделия может отличаться в меньшую сторону;
- клеевая основа со временем потеряет свои свойства.
Как выбрать светодиодную ленту: два типа светодиодов
Основным признаком, по которому можно разделить все существующие светодиодные ленты на две группы, является тип используемых для их изготовления светодиодов. Разница между ними заключается во многих вещах, но в первую очередь она отражается на возможностях ленты. Разберемся с типами светодиодов.
SMD светодиоды. Это одноцветные светодиоды. Лента, изготовленная на их основе, может излучать исключительно один цвет – это либо белый цвет, либо синий, либо зеленый, красный и так далее. Белый свет такие диоды могут излучать в трех разновидностях: белый теплый, просто белый и белый холодный. Все остальные цвета идут без вариаций, оттенков и тому подобного разнообразия.
RGB лента. В отличие от светодиодов SMD, этот источник света может гореть всеми цветами радуги и даже больше. Это цветная светодиодная лента. Один светодиод такой ленты представляет собой объединение трех диодов, испускающих разные цвета (красный, зеленый и синий, что отображено в названии ленты Red, Green, Blue) – все остальные цвета и оттенки достигаются путем смешивания свечения. Именно по этой причине светиться такая лента может любыми цветами. Без специального контроллера работать в полном режиме она не может – на контроллере можно задать не только цвет свечения, но и выставить различные режимы (быстрое или медленное мерцание, бегущая дорожка и т.д.).
Выбирая между тем или иным типом светодиодной ленты, следует понимать разницу в их стоимости. Лента со светодиодами RGB стоит раза в три дороже, и если вам не нужно обилие цветов, то от нее лучше отказаться.
Технические характеристики светодиодной ленты
При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.
Рабочее напряжение
Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

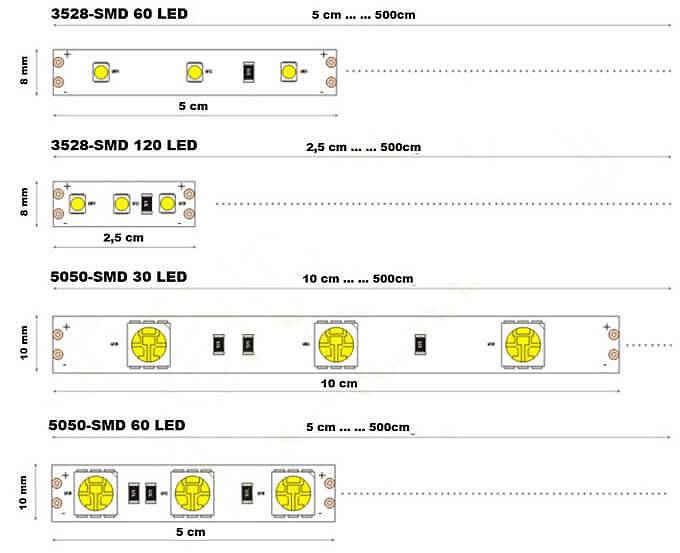

Вид диодов и число светодиодов на 1 метр

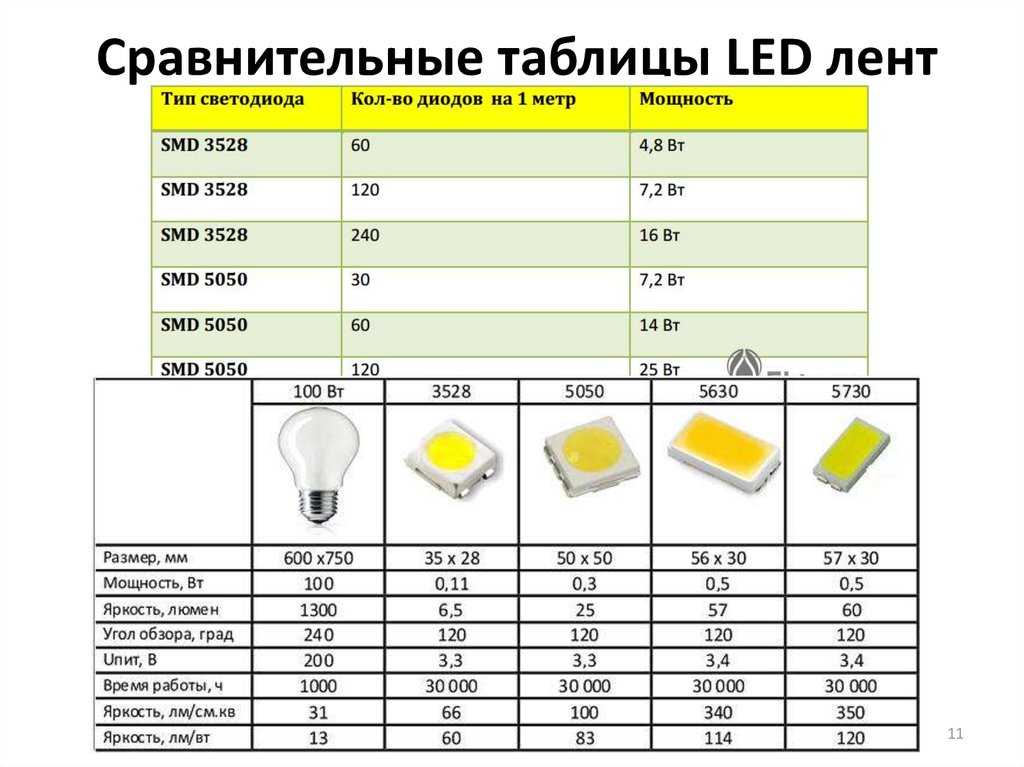

Зависимость мощности от видов светодиодов и количества на метре
Вид светодиода | Размер (мм) | Количество диодов в метре (шт.) | Мощность светодиода (Вт) | Мощность 1 м (Вт) |
SMD 3528 | 3,5 х 2,8 | 30 | 0,08 | 2,4 |
60 | 4,8 | |||
120 | 9,6 | |||
SMD 5050 | 5 х 5 | 30 | 0,24 | 7,2 |
60 | 14,4 | |||
120 | 28,8 | |||
SMD 3014 | 3х1,4 | 60 | 0,1 | 6 |
120 | 12 | |||
240 | 24 |
Цвет свечения
Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.
Полотно White-MIX идеально для подсветки предметов интерьера. Чипы с различной температурой света дают возможность делать переходы от холодного до теплого свечения. Лента White-D-MIX производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным, дневным и теплым светом управляются отдельно.
Ленты SPI (динамичные) в быту используются редко. Для них выпускаются контроллеры «Бегущий огонь», позволяющие создавать различные динамические эффекты цвета. Подобные изделия выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D экраны для показа видеоэффектов.
Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.
Цвет основы
Основание любой светодиодной полосы покрыто клеем
Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера
Существует несколько видов основы:
- прозрачная;
- белая;
- серая;
- коричневая;
- черная.
Класс защищенности
Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.
Расшифровка маркировки светодиодной ленты
Светодиодные ленты изготавливают из диэлектрика толщиной около 0,2 мм, на который наносят токопроводящие дорожки с контактными площадками под чипы, на которые производится монтаж SMD компонентов (светодиодов и резисторов).
Маркировку наносят на упаковку или бобину изделия, придерживаясь международных стандартов. Расшифровка маркировки ленты на примере LED 12V RGBW SMD 5050 120 IP65 представлена в таблице ниже.
Позиция в названии | Обозначение | Расшифровка |
---|---|---|
1 | LED | светодиодная |
2 | 12V | напряжение питания |
3 | RGBW | цвета свечения |
4 | SMD | монтаж элементов в изделии |
5 | 5050 | размер светодиодных чипов |
6 | 120 | количество LED чипов на 1 метр |
7 | IP65 | класс защиты |
Основные технические характеристики светодиодных лент
Различие светодиодных лент выражается не только в их герметичности и цвете светодиодов, но и в зависимости от других технических параметров
Чтобы выбрать ленту, которая будет максимально соответствовать поставленным задачам, важно знать на какие характеристики стоит обратить внимание. К параметрам относят напряжение питания, вид и размер применяемых светодиодов, плотность размещения светодиодов на ленте, длину, класс герметичности и другие свойства. Рассмотрим каждый из них подробнее
Рассмотрим каждый из них подробнее.
Напряжение питания
Светодиодные ленты чаще всего имеют напряжение 12, 24 или 36 В. 12 вольт используют стандартные ленты, которые не имеют большой мощности и плотности светодиодов. Более мощные устройства работают с напряжением 24 В, реже 36 В.
Вне зависимости от того, какое напряжение (12 – 36 В) использует прибор, для работы в стандартных электрических сетях 220 В, они комплектуются специальными понижающими трансформаторами. Если подать на светодиодную ленту напряжение сети напрямую, такая лента, естественно, сгорит
Поэтому, при подключении светодиодных устройств, важно понимать с каким напряжением работает подключаемая лента
Вид и размер применяемых светодиодов
Вид и размер светодиодов, которые устанавливают на лентах, обозначаются четырехзначными числами. Две первые цифры обозначают длину светодиода в миллиметрах, а вторые – его ширину. По виду, светодиоды бывают:
• 3528 – имеют небольшой световой поток (около 5 лм на светодиод) и применяются в декоративных целях, так как не светят достаточно ярко. • 5050 (5060) – распространенный тип светодиодных лент, который отличается крупным размером светодиодов и выдает свечение в 12-14 лм на один светодиод. • 2835 – ленту с такими диодами применяют для организации основного освещения, так как они имеют высокую яркость (около 25 лм), а вот в декоре такие варианты практически не применяют. • 5630 – самые яркие светодиоды, которые используют для освещения всех типов помещений. Диоды могут выдавать до 75 лм и при работе сильно нагреваются. Для защиты от перегрева их монтируют на специальных теплоотводящих пластинах из алюминия или другого теплопроводного материала.

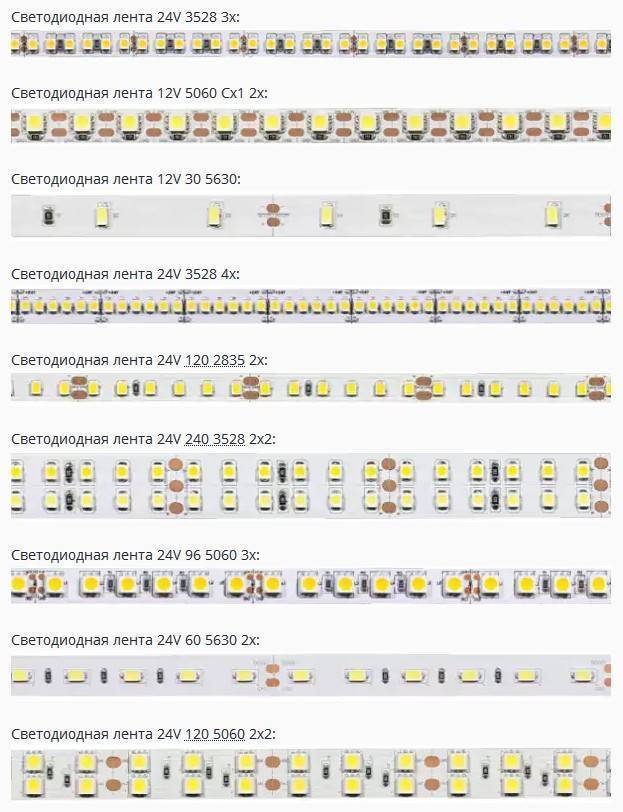

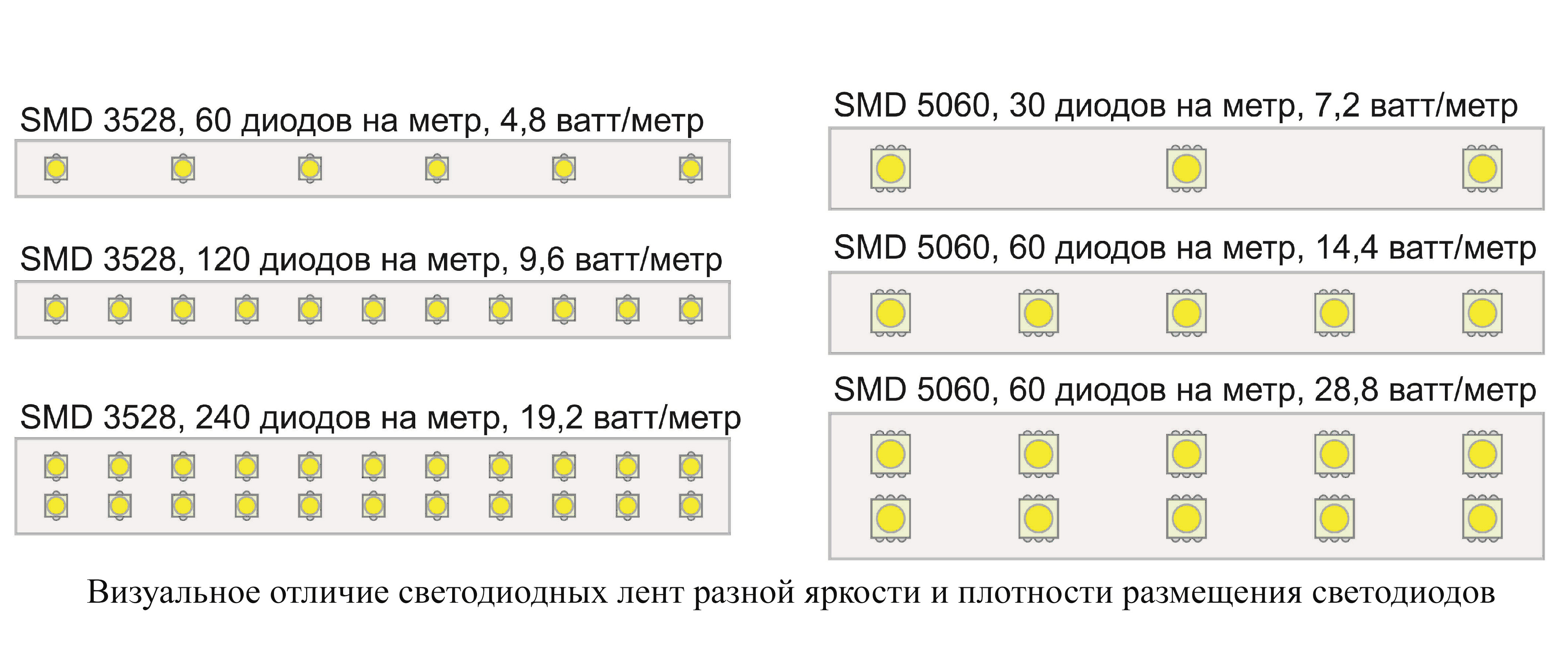

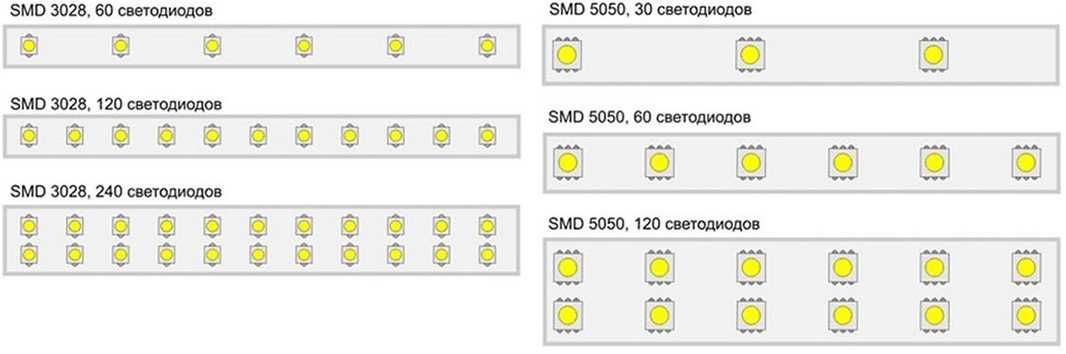

Плотность размещения светодиодов на ленте
Качество и яркость освещения при использовании светодиодных лент связано с плотностью монтажа светодиодов
Другими словами, при покупке светодиодной ленты, нужно обратить внимание на количество светодиодов в погонном метре ленты. Стандартные изделия имеют плотность в 30, 60, 90, 120 или 240 светодиодов на один метр длины
Некоторые производители выпускают варианты лент со светодиодами, расположенными в несколько рядов. Это характерно для светодиодных лент типа «бегущий огонь» и других разноцветных лент.
Главное правило здесь очевидно: чем больше плотность светодиодов на ленте, тем выше яркость ленты и больше возможности в управлении цветом.
Степень защиты
Герметичность светодиодной ленты – важное условие для монтажа в помещениях с повышенной влажностью, бассейнах, а также на улице. Существует показатель, который обозначает степень защищенности прибора от проникновения влаги или пыли внутрь корпуса устройства или прямое воздействие на электронные компоненты
В маркировке светодиодной ленты он указывается английскими буквами «IP» и двумя цифрами.
Первая цифра обозначает степень защиты от воздействия пыли и других частиц, вторая о защите от воды. Чем больше каждая цифра – тем существеннее защита светодиодной ленты. Максимальная защита от пыли и влаги обозначается маркировкой IP68. Исходя из условий эксплуатации ленты выбирают её степень защиты. Например, в жилых помещениях с нормальной влажностью применяют ленты IP20 (то есть, не имеющие защиты), для улицы подойдет класс IP55, а вот в бассейнах используют IP67 или IP68.
Компоненты светодиодной ленты
К основным компонентам светодиодных лент относятся следующие:
- Светодиодные чипы: Светодиодные чипы — это светоизлучающий компонент светодиодных лент. Они расположены по всей длине светодиодных лент. Эти светодиодные чипы излучают свет, когда через полосу проходит электричество. Цвет излучаемого света зависит от цвета светодиодного чипа. Одноцветные светодиодные ленты содержат только один цветной чип, тогда как светодиодные ленты RGB содержат красные, зеленые и синие светодиодные чипы. Качество светодиодной ленты во многом зависит от ее чипа. В этой статье вы найдете информацию о лучших производителях светодиодных чипов. Список самых известных производителей светодиодных чипов (2023 г.).
- Печатная плата: Светодиодная лента имеет печатную плату, которая выполняет функцию корпуса светильника. Это определяет форму веревки светодиодной ленты. Светодиодные чипы и другие компоненты расположены внутри этой платы. Чтобы узнать больше о FPCB, проверьте это – Все, что вы должны знать о FPCB.
- Водитель: низкий или светодиодные ленты постоянного напряжения требовать водитель регулировать подачу тока и напряжения. Это обеспечивает подачу соответствующей мощности на светодиодные ленты для оптимальной работы. Однако высоковольтным светодиодным лентам драйвер не нужен. Чтобы узнать больше о светодиодном драйвере, проверьте это Полное руководство по светодиодным драйверам.
- контроллер: A контроллер используется для регулировки яркости и цвета светодиодной ленты. Они могут быть разных типов: ИК-контроллер, контроллер Bluetooth/Wi-Fi, светодиодный контроллер DMX, контроллер Zigbee и т. д. Чтобы узнать больше о контроллерах светодиодных лент, проверьте это: Светодиодный контроллер: подробное руководство.
- Резисторы: В цепь светодиодных лент встроены резисторы для ограничения протекания тока. Он предотвращает протекание полос тока из-за перенапряжения, которое может привести к повреждению светильника.
- Точки разреза и разъемы: Медным пунктиром (обычно три точки), присутствующим на печатной плате светодиодных лент, обозначены места разреза и разъемы. Эти точки обозначают метку разреза, по которой можно безопасно разрезать полосу, не повредив ее контур. Опять же, при желании к точкам можно соединить вырезанные кусочки или другую полоску. Чтобы узнать больше о точках разреза и разъемах, проверьте это: Можно ли разрезать светодиодную ленту и как подключить: полное руководство.
- Инкапсуляция: Герметизация светодиодной ленты защищает светодиодные чипы и другие компоненты печатной платы от проникновения влаги. Обычно он изготавливается из эпоксидного или силиконового слоя, который предотвращает прямой контакт светодиодов с водой, влагой или пылью.
Радиатор: В светильники встроены радиаторы, предотвращающие перегрев светодиодных лент. Однако светодиодные ленты нелегко перегреваются, а вот высоковольтные ленты могут столкнуться с этими проблемами. В этом случае радиатор отводит тепло от источника света, сохраняя его прохладным
Чтобы узнать больше, проверьте эту статью- Светодиодный радиатор: что это такое и почему это важно?
- Клейкая подложка: Светодиодные ленты легко монтируются с помощью клейкой основы. Вам просто нужно снять ленту и прижать ее к установочной поверхности; вот и все! Проверьте это, чтобы получить полное руководство по клею для светодиодных лент. Как правильно выбрать клейкую ленту для светодиодной ленты.
Как подключить светодиодную ленту к электросети
В интернете встречается множество самодельных схем для подключения ленты 12 и 24 В непосредственно в сеть 220 В.
В сеть 200 В включаются только предназначенные для этого изделия.
Ленты 12, 24 и 36 В подключаются к блокам питания – драйверам, которые обеспечивают «правильное» выходное напряжение и ограничивают ток.
Соединения СДЛ и проводов, идущих к драйверу (плюс и минус), производят с помощью коннекторов или пайки.
Несколько участков подключают параллельно. Многоцветная лента RGB подключается через контроллер, как на изображениях ниже.
Расчет длины
Правильный выбор и обеспечение долговечной работы блока питания производят из результатов расчета необходимой мощности. Для этого суммируют показатели потребляемой мощности на один метр используемых источников света.
Максимальный коэффициент получают при соответствии мощности драйвера и потребителей.
Длительный срок службы блока питания достигается в случае, если имеется запас по мощности в пределах 15–20%. Он также понадобится при подключении дополнительных отрезков.
0%
Можно ли светодиодную ленту использовать для освещения
Можно, если создаваемого ею светового потока для этого достаточно.
Нельзя – она очень слабо светит.
Нельзя – можно испортить глаза.
Верно! Не верно!
Продолжить »
На 12 В.
На 24 В.
На 36 В.
Зависит от конструкции.
Верно! Не верно!
Продолжить »
Почему разрезать ленту можно только в специально предназначенных местах?
Чтобы не нарушить схему питания группы светодиодов.
Чтобы не испортить всю ленту.
Чтобы не вызвать короткое замыкание.
Верно! Не верно!
Продолжить »
RGB лента состоит из разноцветных или трехцветных светодиодов?
Разноцветных, установленных поочередно.
Трехцветных.
Зависит от конструкции – может быть и так, и так.
Верно! Не верно!
Продолжить »
Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?
Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.
Предыдущие светодиоды забирают все напряжение.
Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.
Верно! Не верно!
Продолжить »
Можно ли светодиодную ленту погружать в воду?
Можно – она питается низким напряжением.
Категорически нельзя.
Можно, если она имеет герметичное исполнение (IP67 и выше).
Верно! Не верно!
Продолжить »
Все ли ты знаешь о светодиодной ленте
Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.
Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.
Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.
Ты очень хорошо знаком со светодиодными лентами.
Перепройти тест!
Предыдущая
Светодиодная лентаПодключение RGB ленты и варианты её использования
Следующая
Светодиодная лентаВыбираем профиль для светодиодной ленты
Спасибо, помогло!2Не помогло

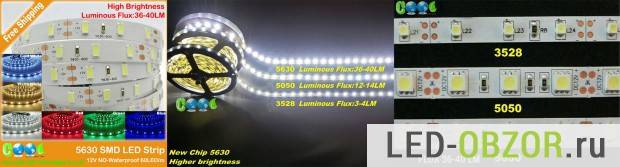

Пример обмана на SMD5630
Параметры, которые обещает китайский продавец
Сейчас многие покупают светодиодную ленту 12в на SMD5630 и предпочитают делать это в Китае, думают что будет выгодней. Они хотят купить мощную и не дорого, но забывают про обман. Она пользуется самой высокой популярностью. Многие купившие радуются, светит ярко, все классно. Это потому, что они покупают ленту на 12 вольт впервые и не знают какие параметры должна быть. На Aliexpress я выбрал самую продаваемую на СМД 5630, в том числе и цветная. Но пример будет на белых диодах.
Китаец обещает:
- яркость на один диод 36-40 люмен,
- плотность на 1 метр 60 led/м.,
- всего 300 штук leds;
- длина 5 м.
- цена 350р.
После покупки 5 метров, клиент измерил мощность, ток получился 2,5А, то есть мощность будет 30W. Как же так? ведь один диод должен потреблять 0.5W, то есть 300 штук будут потреблять 150W, а у нас всего 30W. 30W делим на 5 м. = всего 6W на 1 метр.
Сравним с обычной SMD5050Как вы видите на картинке, мы имеет характеристики:
- 14,4 Вт/м.;
- 60 led/м.;
- длина 5 м.;
- стоимость 128р.
Сравниваем потребление: СМД5050 в 2,5 раза мощнее, чем китайская 5630. Достаточно 2 метра 5050 чтобы получить 30W, вместо 5м.
Сравним стоимость при 30W:
- 5630 на 30W стоит 350 руб.;
- 5050 на 30W стоит 260 руб..
Думаю наглядно объяснил и показал, как китайские магазины обманывают вас, к тому же вы не получаете никакой гарантии, ждать посылку надо 3-4 недели.
Степень защиты
По степени защищенности от влаги выделяют три группы LED-лент:
- IP 20 – открытая, защита отсутствует. Подсветка предназначена для помещений с нормальным уровнем влажности;
- IP 65 – влагостойкая, защищенная слоем эпоксидной смолы. Такую подсветку рекомендуют для ванной комнаты и душевой;
- IP 68 – водонепроницаемая. Это полоса с лампочками в силиконе. Ее можно опускать в воду, замораживать в лед: с ней ничего не произойдет, если силиконовая оболочка не повреждена.
Светодиодная лента в силиконовой оболочке работает при температуре -35…+80 градусов Цельсия. Этого вполне достаточно для устройства подсветки внутри помещений и на улице даже в зимнее время. Однако в бане и сауне температура воздуха и пара может превышать этот диапазон. В таком случае рекомендуется для установки термостойкая светодиодная лента для сауны. Она может работать при температуре до +120 градусов Цельсия.
Совет! Для спальни, гостиной и зала выбирайте подсветку без защиты. Для ванной комнаты подойдет светодиодная лента влагозащитная. Не стоит переплачивать за водонепроницаемость – эпоксидная смола вполне справится с возлагаемыми на нее требованиями. Для улицы и снаружи автомобиля приобретите в силиконе, не пропускающем воду.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

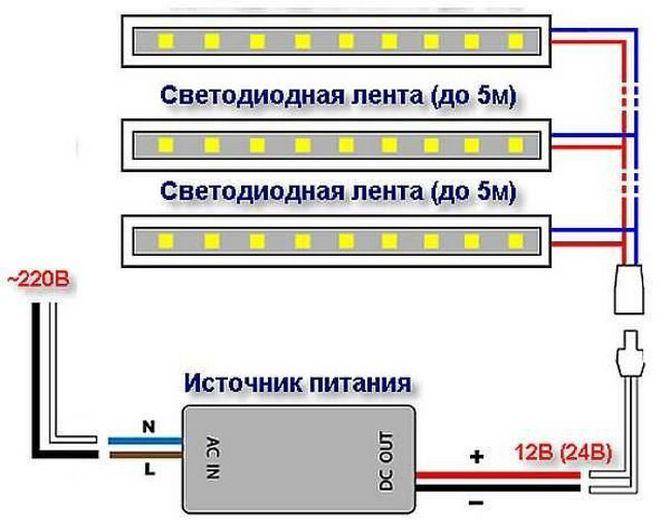

Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково
При таком подключении все ленты будут светиться одинаково
Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Чем отличаются RGB-RGBW-RGBWW-RGBCCT?
Начнем
конечно же с ленты. Большинство из нас заказывают ее у китайцев на всем
известном сайте.
Сегодня там реально можно найти достойные и качественные экземпляры. Так вот, если в поиске вбить “лучшая RGB светодиодная лента” или “best RGB Led Strip”, то в выдаче появится масса вариантов с непонятными на первый взгляд циферками и буковками.
Что
они конкретно обозначают и какая лента нужна именно вам?
Все Led ленты делятся на:

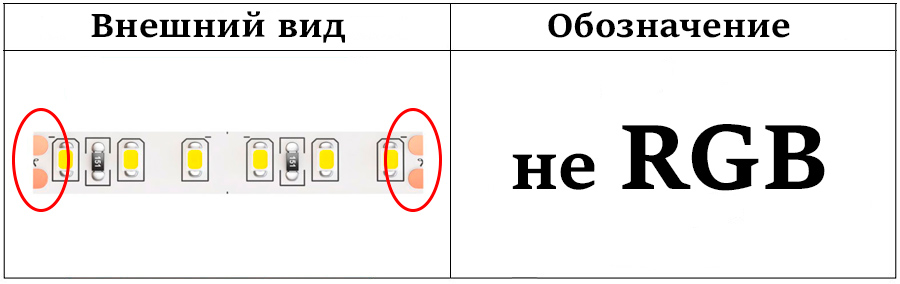

одноцветные или монохромные
У них по краям всего две контактные площадки, куда подключаются провода питания.

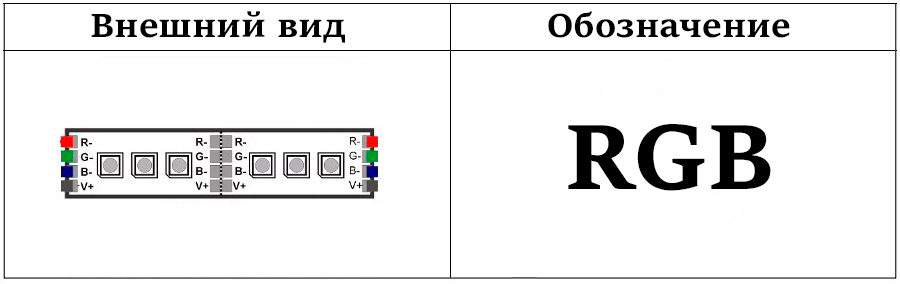

разноцветные RGB (Red Green Blue)
Контактных площадок уже больше двух штук.

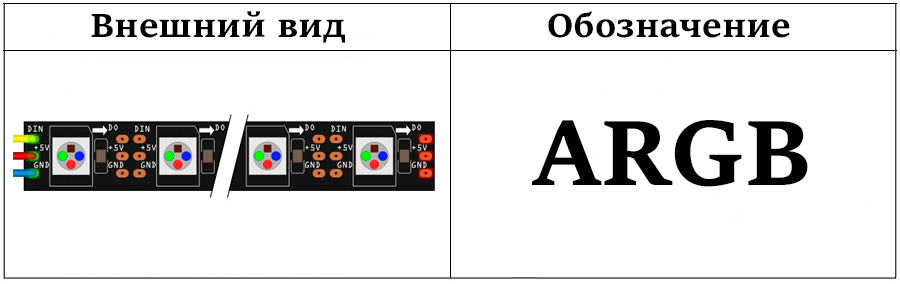

адресные или адресуемые – ARGB
Монохромные всегда светятся каким-то одним цветом. RGB могут светиться разными оттенками, но при этом данный цвет у них будет одинаков по всей длине.
Адресные светодиодные ленты ARGB самые дорогие и умеют управлять цветом каждого отдельного светодиода.
За счет чего и добиваются своих знаменитых эффектов:
бегущий огонь
радуга
конфетти и т.д.
Самыми популярными и простыми в подключении считаются обычные RGB ленты. Они в свою очередь делятся еще на несколько разновидностей:

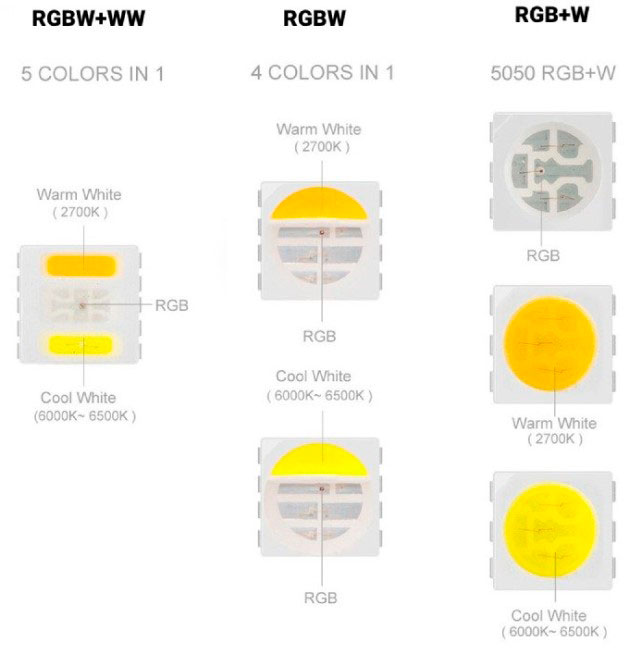

RGBW
RGBWW
RGBCCT или RGBMix
Обычная
RGB
светит множеством цветов, кроме НАСТОЯЩЕГО белого. Вот вам наглядная разница
между белым и псевдобелым от RGB.

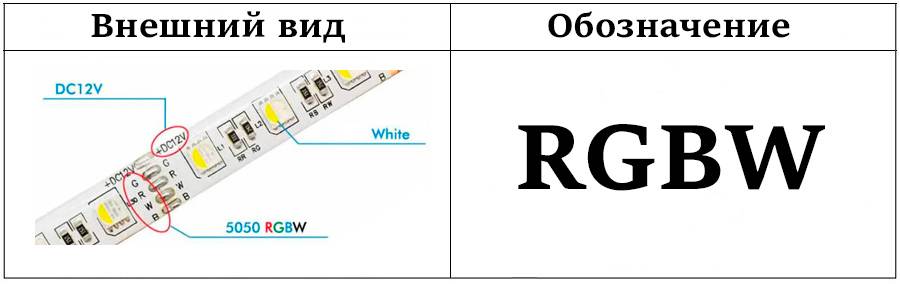

Данную проблему можно решить при помощи RGBW. У нее помимо трех светодиодов в RGB модуле, есть еще один дополнительный модуль с БЕЛЫМ светодиодом (отсюда и буква в названии W – white).
Однако данный светодиод может светить только одним белым светом – либо холодным, либо теплым. В зависимости от нанесенного слоя люминофора.
“Желтушный” – Warm White (теплый). Светло-желтый – Cool White (холодный).

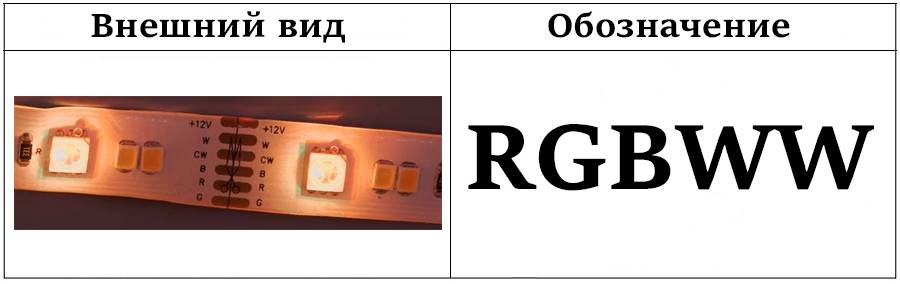

Тем, кому в зависимости от обстоятельств нужен и тот и другой, потребуется приобрести RGBWW.

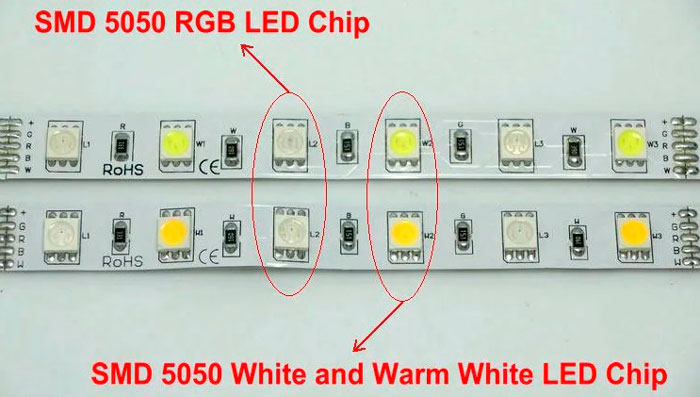

Эта лента в своей конструкции уже имеет как “холодный”, так и “теплый” светодиод. Правда светить она может либо тем, либо другим, никакого перемешивания оттенков и нейтрального “дневного” белого от нее вы не получите.
Равно как и запустить одновременно все пять цветов R+G+B+W+W. Загорится RGB, потухнет WW.
Если же вам в подсветке необходим регулируемый белый свет, оттенки которого можно изменять вместе с остальными – покупайте Led ленту RGBCCT или RGBMIX.
Помимо того, что у нее все пять расцветок (RGB+W+W) заключены в одном модуле (“тройной квадратик”):
Все это еще и динамически регулируется (CCT – Color Correlated Temperature). Но честно признаться, неискушенный пользователь особой разницы между RGBWW и RGBCCT практически не замечает.
Стоит ли вам переплачивать, решайте сами.
Состав светодиодной ленты
Типовая лента питается от блока, конструктивно не входящий в её состав, – отдельный источник +12 В. Его входное напряжение 220 В переменного тока, к выходу подключается лента. Она представляет собой многослойную дорожку, состоящую из:
- Подложка из изоляционного материала. Наружная сторона покрыта слоем клея, прикрытым специальной плёнкой. Таким способом светодиодная лента монтируется на основание. Материалом может послужить даже аптечный пластырь – если мы собираем изделие собственноручно.
- Внутренний печатный монтаж – дорожки проводящего материала, спрятанные между поверхностью гибкой печатной платы и подложкой.
- Навесные элементы – резисторы и светодиодные матрицы – расположены снаружи. Распространены триады – фрагменты, состоящие из 1 резистора на три светодиодные матрицы.
- Если лента трехцветная, каждому цвету соответствует своя ветка питания (или земли). Получаем четыре контакта, осложняющих разводку электрической схемы.
Светодиодная подсветка в интерьере
Для удобства использования светодиодная лента размечается участками, отделёнными линией отреза. Вдоль линии с обеих сторон наносят две контактные площадки: +12 В и нулевой провод. Благодаря такой организации, светодиодную ленту режут на требуемое количество сегментов. Наравне с единым стандартом на питание это качество делает светодиодные ленты универсальными.
Внутри светодиодной ленты вмонтированы только пассивные элементы, т.е., преобразующие электричество, но не усиливающие сигнал. Блок питания продаётся отдельно. Конструктивно предусмотрена регулировка яркости. Трёхцветные светодиодные ленты позволяют получить любой оттенок свечения. Опции реализуются при помощи блока питания переменного напряжения и адаптером с нужным числом каналов. При необходимости питания от трёх гирлянд применяются усилители, доводящие ослабленный сигнала до нужного уровня.
Полезно знать, не все лампочки работают с подстройкой по яркости (на чём основан эффект получения оттенков). Не переносят такого обращения схемы с запиткой нагрузки от задающего генератора через импульсный трансформатор. Изменяя диммером напряжение, мы создаём ситуацию, когда схема становится неработоспособной. Лампочки, выстроенные на пассивных элементах, работают, но в ограниченном диапазоне регулировки.
При создании драйвера учитывают:
- допустимость превышения напряжения на светодиодных матрицах;
- при слишком низком номинале огоньки попросту погаснут;
- регулировка нужна простая, чтобы ручка крутилась в широких пределах.
Требования связаны с точностью выставления параметров. Пример: диммеры для работы с лампами накаливания через переменный резистор уменьшают напряжение до нуля, на что спираль отвечает сообразным изменением яркости свечения
