Однокамерный стеклопакет
Однокамерный (иногда его называют одинарным) стеклопакет имеет в своей конструкции два стекла и воздушный зазор между ними, образуя, таким образом, своеобразную камеру. Она и дала название данной разновидности стеклопакета.
Стандартный однокамерный стеклопакет имеет ширину 24 мм и состоит из двух стекол, каждое толщиной 4 мм, и зазора между ними толщиной 16 мм. Еще сравнительно недавно, пару десятков лет назад, пластиковые окна с такими стеклопакетами были широко распространены. Но после введения новых правил по теплотехнике, они уже не соответствуют современным требованиям, и не могут применяться при остеклении в жилых комнатах.
Поэтому основанная область применения однокамерных стеклопакетов в настоящее время – это остекление балконов и лоджий, а также нежилых или производственных помещений, которые не отапливаются. Достаточно часто однокамерные стеклопакеты применяются в частном домостроении при остеклении веранд, террас или дачных домиков. Причина этого очевидна – данная разновидность оконных конструкций имеет самую невысокую цену, по сравнению с двух- и, тем более, трехкамерными.
Рис. 2. Однокамерный вариант.
Какой материал выбрать?
Выбирая окна, покупатель часто задается вопросом, какие стеклопакеты лучше – алюминиевые или пластиковые. Выбор зависит от того, чего вы хотите добиться от окон. Алюминий – материал, не способный удерживать тепло, поэтому чаще всего его применяют для не отапливаемых балконов и помещений. Существуют легкие алюминиевые окна с термомостами, они теплые, но значительно дороже пластикового аналога. Окна из ПВХ всегда теплые, так как пластик является серьезным препятствием для воздуха (он его вообще не пропускает), но не все конструкции, в особенности балконные, могут выдержать его большой вес.
Пластиковый вариант обойдется дешевле, если вам требуется утепленное помещение, для не отапливаемого часто применяют алюминиевый профиль.
Солнцезащитный стеклопакет
Основное назначение солнцезащитных стеклопакетов – это сохранение комфортных условий нахождения в помещении в жаркую и солнечную погоду. Для этого необходимо, чтобы оконная конструкция исполняла роль своеобразного фильтра, пропускающего внутрь необходимое количество тепла, обеспечивая при этом достаточный уровень освещения. Используемые в качестве такого фильтра наклеиваемые пленки малоэффективны, по сравнению со специально разработанными стеклопакетами.
В их состав входят обработанные в заводских условиях стекла, способные обеспечить достаточную защиту от излишков тепла, посторонних взглядов, пропуская при этом достаточное количество солнечного света. Различают несколько разновидностей стекол, применяемых в солнцезащитных стеклопакетах:
- тонированные напылением, пиролизом, пленкой или в массе;
- закаленное (или эмалированное). Изготавливается путем нанесения на поверхность стекла специального покрытия (стемалита) из эмали. Оно повышает прочность материала, придает солнцезащитные характеристики, кроме того, позволяет придать стеклу самые разнообразные цвета и оттенки.
Солнцезащитные стеклопакеты могут обеспечивать самый разный уровень свето- и теплопропускаемости, что позволяет получить именно те условия, которые требуются заказчику.
Рис. 7. Принцип действия солнцезащитного стеклопакета.

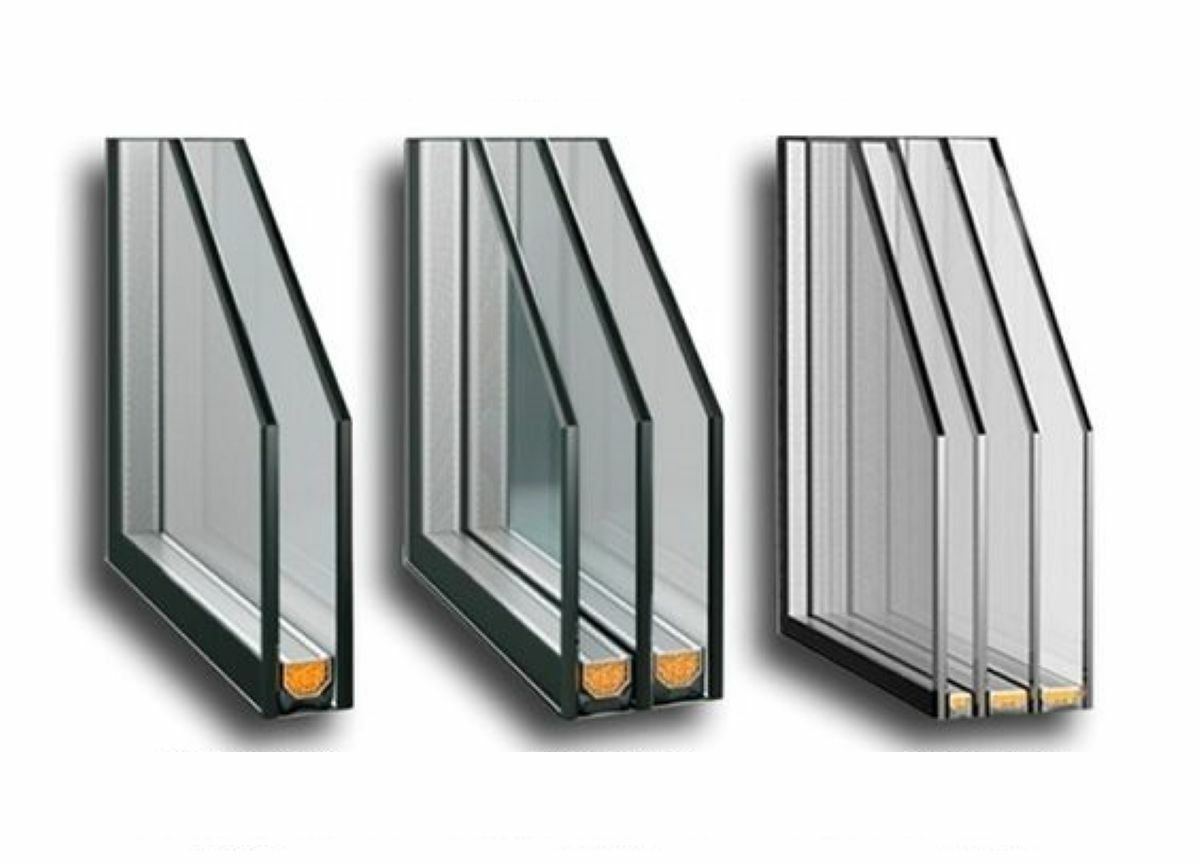

Однокамерные, двухкамерные, трехкамерные стеклопакеты
- 2 стекла с одной камерой – простейший однокамерный стеклопакет;
- 3 стекла с двумя камерами между ними – двухкамерный стеклопакет
- 4 стекла – трехкамерный, и т.д.
Чаще всего в окнах и дверях применяются однокамерные и двухкамерные стеклопакеты.

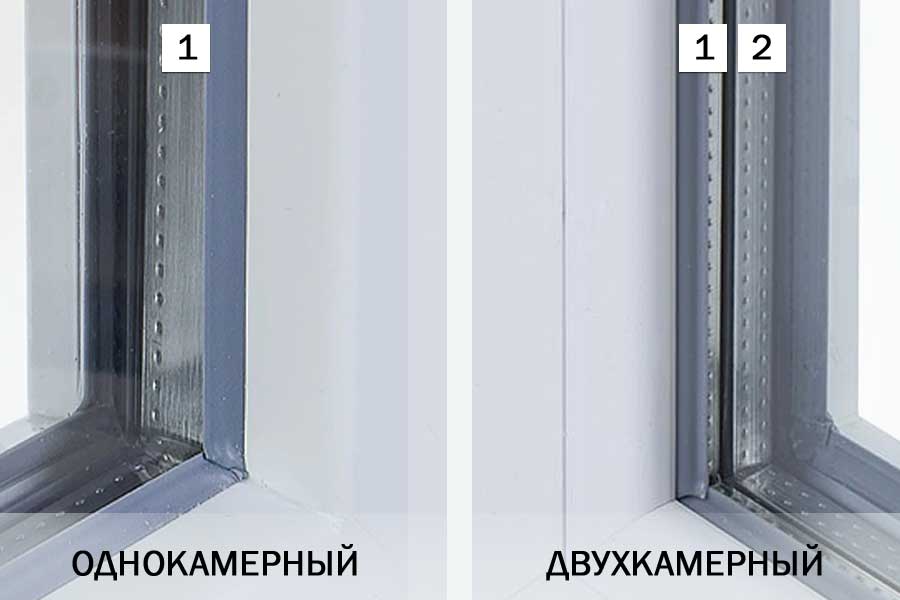

Чтобы отличить однокамерный стеклопакет от двухкамерного в пластиковом окне достаточно посчитать количество дистанциолнных рамок.
Ошибочно считать все однокамерные стеклопакеты одинаковыми. Также как и двухкамерные, они могут различаться, и не только размерами. Определить, что за конструкция перед вами, помогает формула стеклопакета.
№8. Стеклопакет и климат региона
При выборе стеклопакета, прежде всего, необходимо исходить из погоды за окном и личных требований, выдвигаемых к конструкции. Для теплых регионов вполне будет достаточно однокамерного или однокамерного низкоэмиссионного стеклопакета. В остальных случаях лучше смотреть в сторону двухкамерных конструкций.
Каждый тип стеклопакеты характеризуется своим показателем сопротивления теплопередаче: у обычного однокамерного этот показатель на уровне 0,3-0,37 м2*С/Вт, а у широкого двухкамерного – уже 0,5-0,62 м2*С/Вт
Чтобы не переплатить, важно учитывать реальные потребности в теплосбережении. Так, например, для Московской области, согласно строительным нормам, лучше использовать оконные блоки с сопротивлением теплопередаче не менее 0,55 м2*С/Вт
Этому требованию соответствуют двухкамерный обычный стеклопакет и однокамерный с i-стеклом и заполнением аргоном.
В погоне за качественным стеклопакетом, не забывайте и про профиль: если он тонкий, а в конструкции присутствуют щели, то дома все равно будет холодно и шумно.
Вероятность выпадения конденсата зимой
Однокамерные конструкции предназначены только для неотапливаемых помещений (балконов, например), поскольку не могут обеспечить надежную теплоизоляцию. Зимой температура в доме намного выше, чем на улице – отсюда и конденсат. А в сильные морозы по этой же причине стекла могут покрываться инеем, наледью. Исключение – энергосберегающие стеклопакеты.
Причин появления конденсата после установки двойных стеклопакетов может быть несколько:
- отсутствие вентиляции – влаге просто некуда уходить (частая проблема каркасных домов);
- высокая влажность в помещении (на кухне, например, когда на включенной плите стоит несколько кастрюль);
- неправильный монтаж – нарушение герметизации стыков, установка стеклопакетов слишком близко к наружной стене;
- мостики холода – недостаточное утепление стены или опять же нарушение технологии монтажа, зимой на окнах с внутренней стороны может образовываться иней;
- вода с внутренней стороны стекла – верный признак производственного брака;
- большая разница температур на улице и в доме (в морозы, небольшое запотевание стекол в квартире – это норма).
Запотевание стекол могут вызывать комнатные растения, если их много (ящики с рассадой на подоконнике, например). Постоянный полив, опрыскивание – это изменение микроклимата в помещении, повышение уровня влажности.
Еще одна причина – неправильные расчеты при монтаже. Например, край рамы должен основание рамы должно располагаться не менее, чем в 12 см от края стены. При нарушении технологии (многие используют такой прием для расширения подоконника) возможно не только выпадение конденсата, но и образование инея или наледи.
Определить причину самостоятельно достаточно сложно. Некоторые рекомендуют поднести к раме горящую спичку, если пламя начнет колебаться или потухнет, значит, образовался так называемый мостик холода – нарушена герметизация.
Если в доме есть система принудительной вентиляции, монтаж производился в соответствии с требованиями ГОСТ, работники не экономили на расходниках (герметике, монтажной пене) никакого конденсата быть не должно.
№7. Как прочитать формулу стеклопакета?
Характеристики стеклопакета нередко подаются в виде формулы, которую неплохо бы уметь правильно читать, чтобы не попасть на возможные уловки продавцов. Формула подается в виде «толщина стекла и его тип-толщина камеры и ее наполнитель-толщина стекла и его вид…», причем начинают с внешнего (обращенного на улицу) стекла.
Например, стеклопакет, который описывается формулой 6М1-16-4М1-12Ar-4I, состоит из трех стекол и двух камер. Внешнее стекло обычное и имеет толщину 6 мм, далее идет заполненная воздухом камера толщиной в 16 мм, далее – обычное стекло 4 мм, камера в 12 мм, заполненная аргоном и низкоэмиссионное i-стекло толщиной 4 мм. Такой стеклопакет будет отлично сохранять тепло и обеспечит неплохую звукоизоляцию.
Специалист компании, которая занимается изготовлением окон, должен подобрать подходящий вариант, но и самому лучше быть в курсе подобных тонкостей, чтобы правильно выбрать стеклопакет.
Толщина стеклопакета
Толщина заполнения чаще всего фигурирует в свойствах профильной системы. Формулировка “заполнение” указывает, что это может быть не только стеклопакет. Для непрозрачных заполнений дверей или неоткрывающихся окон в остеклении балконов и лоджий применяются сэндвич-панели.
Следующие размеры являются стандартными толщинами стеклопакетов:
- 24 мм;
- 32 мм;
- 40 мм;
- 42 мм;
- 44 мм.
Встречаются, но реже, стеклопакеты и других толщин.
Чем толще стеклопакет, тем он “теплее”.
От общей толщины стеклопакета зависит число воздушных камер и их размер. Оптимальным по физическим характеристикам теплоизоляции является воздушная камера 16-24 мм. Увеличение камеры свыше 24 мм ведет к ухудшению теплоизоляции. Соответственно, стеклопакет с двумя воздушными камерами и тремя стеклами, должен быть шире 44 мм (4+16+4+16+4).
Но есть другой способ улучшить теплоизоляцию окна. За счет специального низкоэмиссионного стекла и заполнения воздушных камер более тяжелым газом получается достичь более высоких значений теплоизоляции.
Выбираем стеклопакет по количеству камер

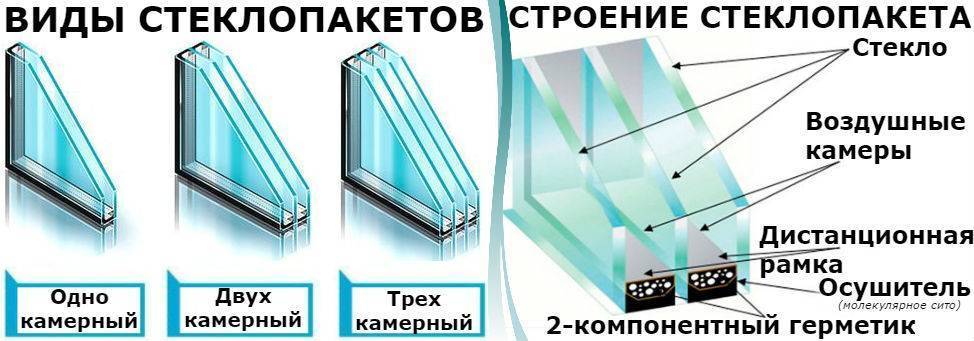

Устройство и названия деталей двух и трех камерного стеклопакета.
В соответствии с европейскими стандартами стеклопакеты должны быть одно- двух камерными, то есть иметь либо 1, либо 2 камеры. Однако эти стандарты приняты в Европе, где практически не бывает морозных зим. В России стеклопакеты с 1-2 камерами подойдут только для средних широт. В тех же местах, где температура воздуха опускается до -30°С и ниже, лучше ставить стеклопакет на 3, 4, а в некоторых случаях даже 6 камер.

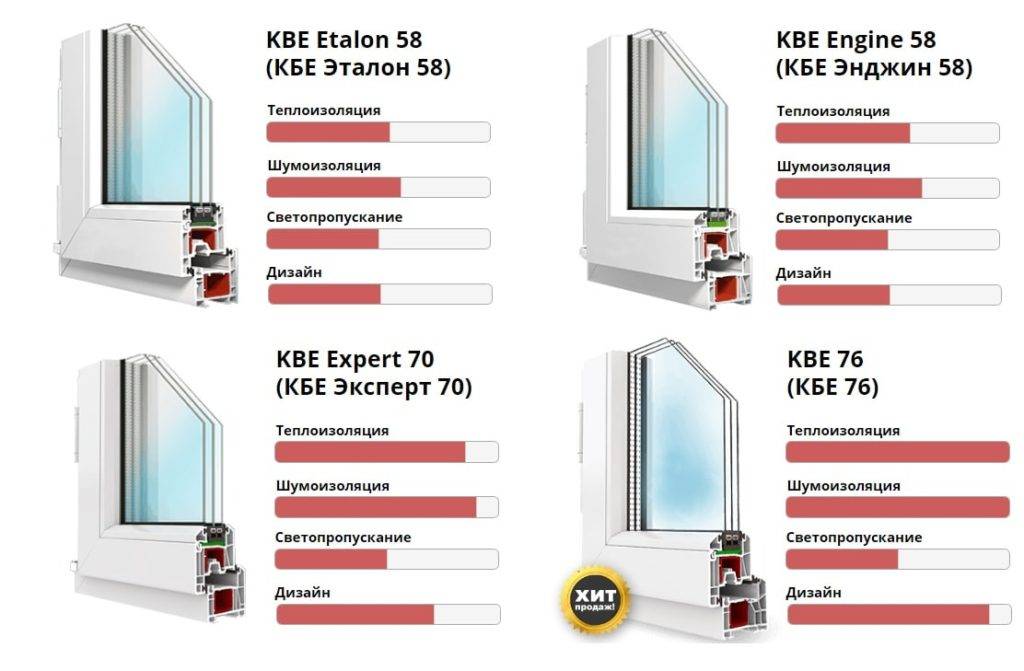

Современные пластиковые окна превосходят старые деревянные конструкции не только по теплоизоляции. Они обеспечивают еще и прекрасную шумоизоляцию. И этот показатель тоже зависит от того, сколько камер имеет стеклопакет. Чем больше камер имеет в своей конструкции стеклопакет, тем лучше он будет защищать от внешнего шума. Эта характеристика в особенности актуальна для жителей оживленных улиц. Так что если вам и хочется сэкономить, делайте это разумно. К примеру, в кухне можно сэкономить и поставить стеклопакет с меньшим количеством камер. В гостиной же и спальне необходимо обеспечить максимальную тишину.
К процессу выбора количества камер нужно подойти максимально ответственно. Так, стеклопакеты с одной камерой лучше не устанавливать нигде, кроме южных широт. А если вы планируете установить новые окна в помещении, которое отапливается в зимнее время, то однокамерные стеклопакеты лучше и вовсе не рассматривать. Они характеризуются очень низкими теплоизоляционными качествами. При установке подобных окон вы переплатите за отопление. Еще одним недостатком однокамерных систем является то, что они довольно часто запотевают ввиду особенностей своей конструкции. В большинстве случаев люди устанавливают однокамерные стеклопакеты из-за их низкой стоимости, однако подобная экономия абсолютно неоправданна, т.к. придется переплачивать за отопление. В регионах с холодными зимами допустимый минимум – это двухкамерный стеклопакет.
Классификация по виду стеклопакетов

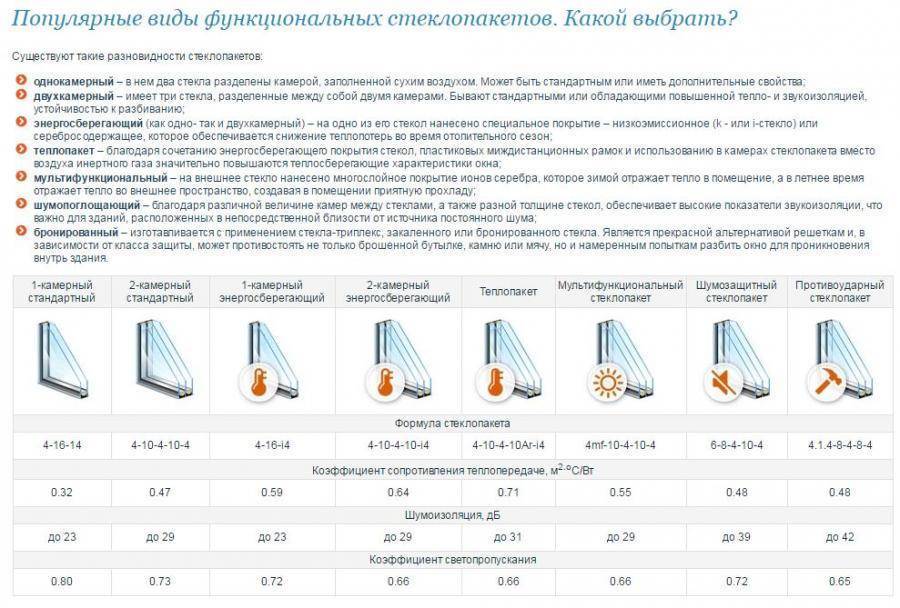

Виды пластиковых окон, отличающихся по типу стеклопакета, считаются самыми многочисленными. Деление здесь происходит по нескольким признакам: количеству камер, типу закачиваемого между стёкол газа, многофункциональному назначению.
Считаем камеры
Смысл стеклопакета заключается в герметично соединённых, но не соприкасающихся листах стекла, расположенных параллельно, на расстоянии в 1-3 см. (в зависимости от конструктивных особенностей окна) друг от друга.
Однокамерный стеклопакет пластикового окнаИсточник srbu.ru
Однокамерные стеклопакеты – самый простой и недорогой вариант. Устанавливаются преимущественно в нежилых помещениях.
Двухкамерный стеклопакет пластикового окнаИсточник help-idel.ru
Двух камерные – наиболее популярный вариант, используемый в жилом секторе. Отличаются большим коэффициентом тепло- и звукоизоляции соответственно цена на такие модели тоже дороже.
Трёхкамерный стеклопакет пластикового окнаИсточник doreno.ru
Трёх камерные – в Центральной России не используются. Популярны в северных широтах. За счёт увеличения веса стеклопакетов в них устанавливаются более мощная фурнитура, усиленный профиль, что отражается на цене готового изделия.
Полезно! Если определить количество камер в профиле пластикового окна обычному потребителю не представляется возможным, то проверить количество камер в стеклопакете легко. Для этого нужно поднести огонь (спичку, зажигалку) к стеклу и посчитать количество отражений. Полученное число будет обозначать то, сколько стекол установлено в вашем стеклопакете. Исходя из этого легко определить и количество камер.
Ещё одна классификация, отличающая разные модели пластиковых окон, заключается в виде газа, закачиваемого между стеклопакетами. В бюджетные конструкции нагнетается сухой воздух, физические показатели которого практически не отличаются от атмосферного. Более дорогие конфигурации могут иметь внутри камер ксенон, криптон или аргон.
Свойства газов, закачиваемых в камеры между стеклопакетамиИсточник secretbalkona.ru
Шапросы для пластиковых оконИсточник os1.img.com.ua

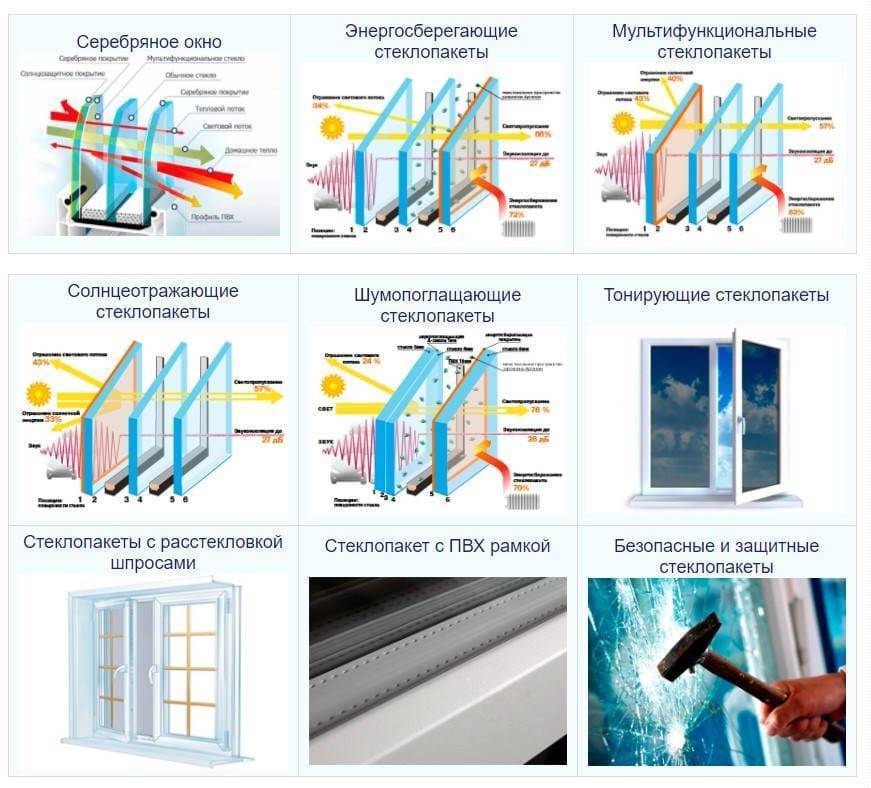

Классификация по многофункциональному назначению
Принцип действия зеркальных стеклопакетов пластиковых оконИсточник maiso.ru
Зеркальный стеклопакет увеличивает не только защитные свойства помещения (предохраняет от ультрафиолета, чужих взглядов), но и способен значительно изменить внешний облик строения. Покрытие наносится в виде тончайшей металлизированной плёнки или напыляется на этапе изготовления. В качестве абразивов используют серебристое или золотое покрытие, напоминающее церковное сусальное золото.
Цветные стеклопакеты для пластиковых оконИсточник static.tildacdn.com
Цветной стеклопакет преимущественно используется в качестве декорирования фасада. Такие окна устанавливают в помещениях, относящихся к нежилому фонду. Недорогие варианты исполнения предполагают применение плёнки, наклеенной на стекло по принципу автомобильной тонировки. Второй, более затратный метод – ввод красящих соединений уже на этапе изготовления стекла. Стоить он будет гораздо выше, но и прослужит дольше. Гарантии того, что плёнка не выгорит через 5-10 лет эксплуатации, не даст ни один производитель.
Принцип действия шумоизоляционных стеклопакетов пластиковых оконИсточник kislorod-ok.ru
Шумоизоляционный стеклопакет – оптимальный вариант для квартир, окна которых выходят на оживлённые улицы, расположены рядом с магазинами, офисами, другими шумными объектами. В них применяются толстые стёкла, а камеры между ними заполняют специальными газами (аргон, криптон). Последние имеют больший показатель звукопроводимости в сравнении с воздухом, потому такие модели и обладают такими свойствами.
Принцип действия самоочищающегося стеклопакета пластиковых оконИсточник 2okna.net
Самоочищающийся стеклопакет обработан специальным составом, имеющим минимально возможный коэффициент схватываемости с частицами пыли. Вторая особенность вещества – разложение всего, что всё-таки налипает на поверхности. Ещё одной особенностью является отсутствие разводов после попадания воды. Степень прозрачности самоочищающихся стёкол ничем не уступает обычным.
Принцип действия многофункционального стеклопакета для пластиковых оконИсточник jalux.ru
Специальное покрытие на стекло и его позиция
Для придания особых свойств стеклопакету применяется метод нанесения покрытий на поверхность стекла. Это может быть заводское низкоэмиссионное напыление или пленочное, например, противоударная или декоративная пленка.

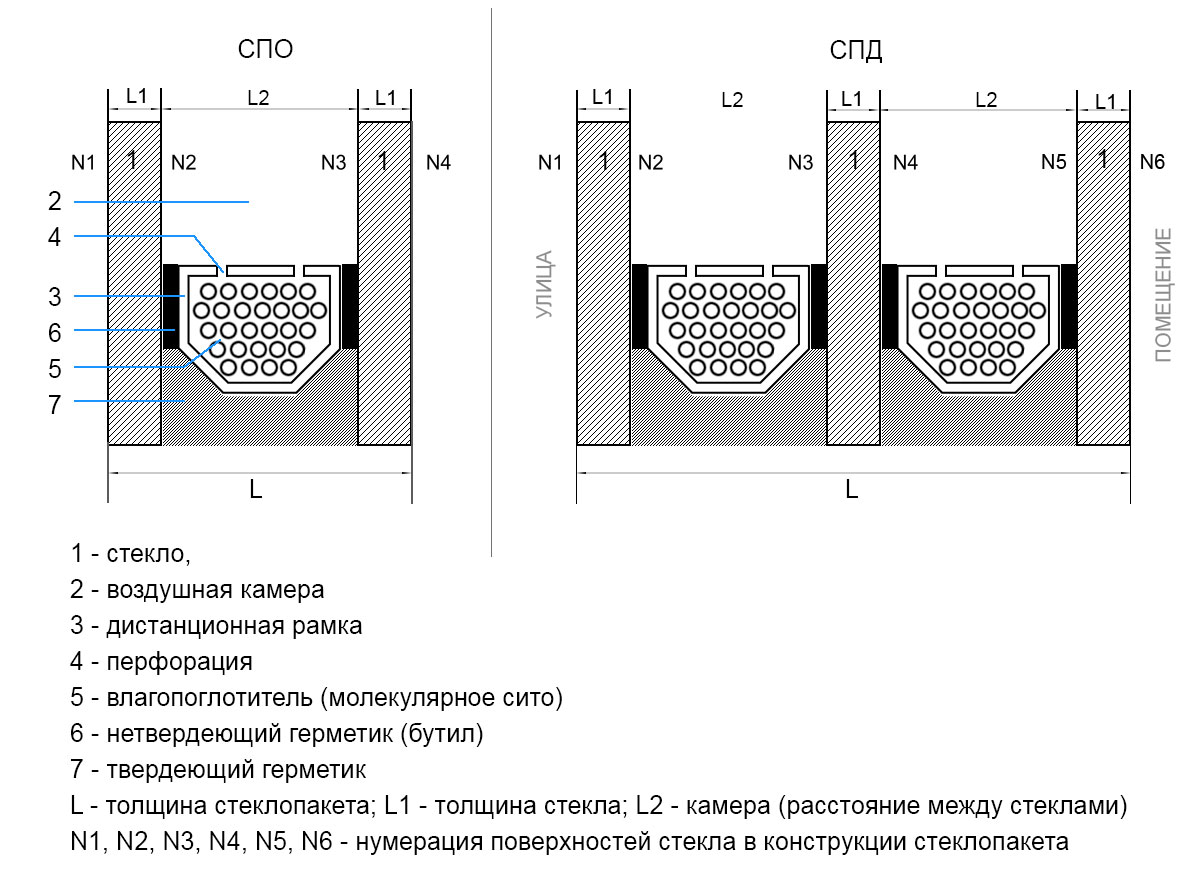

Нанесенное на стекло покрытие должно быть установлено в стеклопакет определенным образом. Для этого в обозначении стеклопакета для покрытия принято указывать его позицию – порядковый номер поверхности стекла:
- Поз. 1 (N1) – внешняя поверхность первого (уличного) стекла.
- Поз. 2 (N2) – внутрення поверхность первого (уличного) стекла.
- Поз. 3 (N3) – внутренняя поверхность второго стекла, и т.д.
Однокамерные стеклопакеты
Приступая к рассмотрению однокамерных стеклопакетов, необходимо уточнить небольшую, но важную деталь. Слово «одинарный» нисколько не означает, что в стеклопакете будет стоять только одно стекло. В любой оконной раме жилого помещения находятся два стекла, которые разделены между собой определённым зазором. Поэтому правильным будет называть такой стеклопакет однокамерным по количеству воздушных зазоров (камер) между стёклами.
Однокамерные стеклопакеты представляют собой систему, состоящую из двух стекол, разделенных рамкой на определённом расстоянии, которое может составлять 12-16 см. Стёкла герметично соединяются с дистанционной рамкой, которая заполнена сухим воздухом или аргоном, с помощью которого поглощается влага из воздушной камеры. Следовательно, камера играет роль теплоизолятора и делает однокамерный стеклопакет более теплым по сравнению с обычным остеклением.
Устанавливать однокамерные стеклопакеты в жилых комнатах считается непрактично даже несмотря на их лёгкость и низкую стоимость. В основном их рекомендуется ставить на балконах, лоджиях и в других нежилых помещениях, т.к. одинарные стеклопакеты при девяти градусах мороза могут запотевать и промерзать.
Преимущества однокамерных стеклопакетов
- Герметичность. Нет необходимости мыть стёкла со стороны межстекольного пространства, так как стеклопакет с одной воздушной камерой герметично запаян, между стекол не попадает пыль, грязь и вода.
- Небольшой вес. Одинарный стеклопакет имеет минимальную нагрузку на фурнитуру, систему крепления и опорные элементы, что продлевает его срок эксплуатации.
- Простой монтаж. Однокамерные стеклопакеты можно отнести к самым несложным в установке. Для их монтажа нужна минимальная подготовка и практически не требуется дополнительной рабочей силы.
- Доступная цена. За счёт уменьшения количества стекол и общего веса конструкции, стоимость окна с однокамерным стеклопакетамом снижается примерно на 10-15%.
Недостатки однокамерных стеклопакетов
- Плохое сопротивление теплопередаче, а значит низнкая теплоэффективность.
- Слабая шумоизоляция. Стандартные однокамерные стеклопакеты могут обеспечить шумоизоляцию только до 28 дБ, но для нынешних городских квартир, особенно если они расположены в районе транспортных автомагистралей, это часто является недостаточным.
- Низкая прочность общей оконной конструкции при больших объемах остекления. Этот момент необходимо учитывать при остеклении квартир на верхних этажах или в высотных зданиях, где воздействие ветровой нагрузки на стекла намного сильнее.
- Большой уровень пропускания света (до 85%). Для домов и квартир, в которых окна выходят на северную или западную сторону, такой уровень является важным признаком.
Количество камер
В зависимости от числа стекол в конструкции и полостей между стеклами, выделяют следующие виды стеклопакетов:
Однокамерные — конструкции из двух пластов стекла и одной полостью между ними. Толщина таких стекольных листов 4-6 мм, а суммарная толщина всего стеклопакета 2,5 см. Такие стеклопакеты на 40% уменьшают теплопотерю и уровень шума на 30 дБ. Окна с таким видом стеклопакета рекомендуется использовать в нежилых или офисных помещениях.
Двухкамерные конструкции имеют 3 стекольных листа, промежуток между которыми может быть разным, что усиливает звукоизоляцию помещений и повышает тепловые параметры. Особенность такого вида стеклопакета: для повышения качественных характеристик расстояние между стекольными листами должно быть разным. Общая толщина такой конструкции варьируется от 2 до 4 см, а это снижает теплопотерю на 50%.
Трех- или четырехкамерные значительно повышают и сохраняют тепло в помещении, но препятствуют проникновению солнечных лучей. А из-за увеличения веса такого окна срок его использования значительно снижается. Сфера применения таких окон — это зоны с суровым климатом.
Маркировка стеклопакетов
Характеристики комплектующих сборки должны быть указаны на наклейке. Это условия ГОСТа. Часто компании дублируют данные, нанося их теснением или лазерной гравировкой на видимые участки рамы внутри стеклопакета.
Вот произвольный пример:
СПД (32 mf) 4М1-10ТР-4М1-10Ar-4К
Расшифровка в свете изложенной информации уже не представляется сложным делом.
- СПД – Стекло Пакет Двухкамерный
- 32 mf – общей шириной 32 мм (может быть написано 36, 24, 16 в зависимости от толщины составляющих), с мультифункциональным стеклом;
- 4М1 – наружное стекло марки М1 толщиной 34 мм;
- 10ТР – первая дистанционная рамка, выполнена из алюминия, оснащенная вкладками терморазрыва, шириной 10 мм;
- следующие символы обозначают идентичное первому промежуточное стекло;
- 10Ar – вторая дистанционная рамка, шириной 10 мм, образующая камеру с аргоном;
- 4MF – энергосберегающее стекло с солнцезащитными свойствами, обладающее эффектом зеркала для наружного излучения.

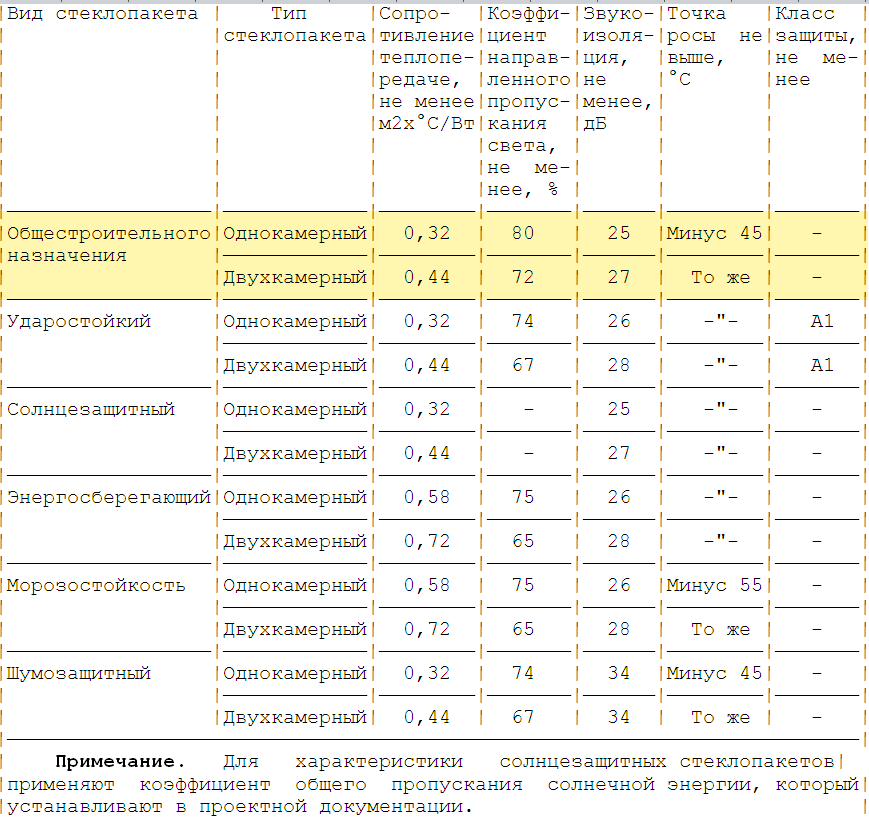

Характеристики однокамерных и двухкамерных стеклопакетов, с обычным и И-стеклом, толщиной – 24 мм, 32 мм, 40 мм
Маркировка энергосберегающих стеклопакетов
Заполнение полости между стеклами в пакете инертным газом имеет смысл лишь в комплекте с энергосберегающим стеклом. Только тогда эффект экономии тепла становится ощутимым. Так прослойка из аргона сама по себе дает преимущество относительно сухого воздуха не более чем в 5 процентов. Совместное же применение со стеклом, имеющим оловянно-индиевое напыление повышает теплоизоляционные свойства почти вдвое.
В предыдущем примере показан стеклопакет, в котором эти условия соблюдены. Так вторая камера заполнена аргоном, а внутреннее стекло является энергосберегающим. Умение читать маркировку позволит избежать покупки изделий, выполненных непрофессионально, без соблюдения технологических принципов.
Безопасный стеклопакет
Главным преимуществом данного вида является повышенная стойкость к механическому воздействию. Для безопасного стеклопакета преимущественно используется многослойное стекло «Триплекс» и слой полимерной пленки. Полимерная пленка служит дополнительной защитой на случай разрушения стекла – осколки не разлетаются а остаются на полимерном покрытии.
Преимущества безопасного стеклопакета:
- Повышенная стойкость к механическому воздействию.
- Гибкость.
- Звукоизоляция.
- Защита от ультрафиолета.
- Гарантированная безопасность при разрушении стекла.
Из производителей следует обратить внимание на компании Stis и VELUX.
Какое количество камер оптимально?
Решая, какой стеклопакет выбрать, нужно, прежде всего, обратить внимание на то, в какой климатической зоне вы живете. Если зима у вас теплая и влажная, и столбик термометра редко опускается ниже -10, то переплачивать за толстый стеклопакет смысла нет
Двухкамерное изделие вполне справится со своими задачами: оно не будет промерзать, запотевать, надежно изолирует тепло и не позволит ему выйти за пределы комнаты. Выбирая, какой стеклопакет теплее, внимание стоит обратить не только на его толщину, но и на то, по какой технологи он выполнен. Например, если используются энергосберегающие стеклопакеты, наполненные аргоном, их коэффициент сопротивления будет намного выше, чему простого стеклопакета, наполненного сжатым воздухом.
Для надежной шумоизоляции стекла должны быть разной ширины
В зависимости от того, сколько камер в стеклопакете, лучше сохраняется тепло. Поэтому, если ваше строение находится в средней полосе или в северных районах, выбор стоит сделать в пользу конструкций, которые имеют больше трех камер
Обратите внимание на то, что толщина стекол и камер даже в одном стеклопакете может отличаться. Это делается специально для того чтобы создать наибольшее сопротивление и эффект термоса
Зимой такая конструкция не промерзает, а в летнее время держит внутри комнаты прохладу.
Многое зависит и от того, какого размера стеклопакет. Чем площадь стекла больше, тем потеря тепла будет сильнее, так как выстывание помещения в основном происходит за счет охлаждения стекла. Поэтому можно использовать и изделия с обогревом: ни не только послужат дополнительным источником тепла, но и сведут теплопотерю к минимуму.
Вывод: решая, какие стеклопакеты лучше ставить, внимательно изучайте их технические характеристики. Зачастую шестикамерный стеклопакет мало отличается от четырехкамерного, но стоит значительно дороже, так что переплачивать смысла нет.
