Классификация саморезов с фото: какими крепить гипсокартон к профилю
Гипсокартон – это не материал для экспериментов, в который можно вкрутить сначала один вид самореза, затем выкрутить и заменить на другой. Структура листа довольно хрупкая. Поэтому в одно и то же отверстие два разных шурупа вкручивать не стоит. Второй в раскрошившейся сердцевине уже будет люфтить.
Не рекомендуется закручивать саморез в одно и то же отверстие дважды, следует сделать отступ на расстояние не менее 5 см
Следовательно, метизы выбирают сразу нужного размера и вида. Крепеж же производят единожды. Если же по каким-либо причинам предстоит демонтаж, то крепление придется сместить минимум на 5 мм. Чтобы понять, какие саморезы нужны для гипсокартона, стоит изучить классификацию этих немаловажных деталей.
По виду назначения
Саморезы используются в зависимости от их дальнейшего назначения:
- крепление ГКЛ к профилю;
- в качестве гвоздя для навешивания предметов интерьера с небольшим весом;
- для навешивания оборудования больше подходят крепления под закладную.

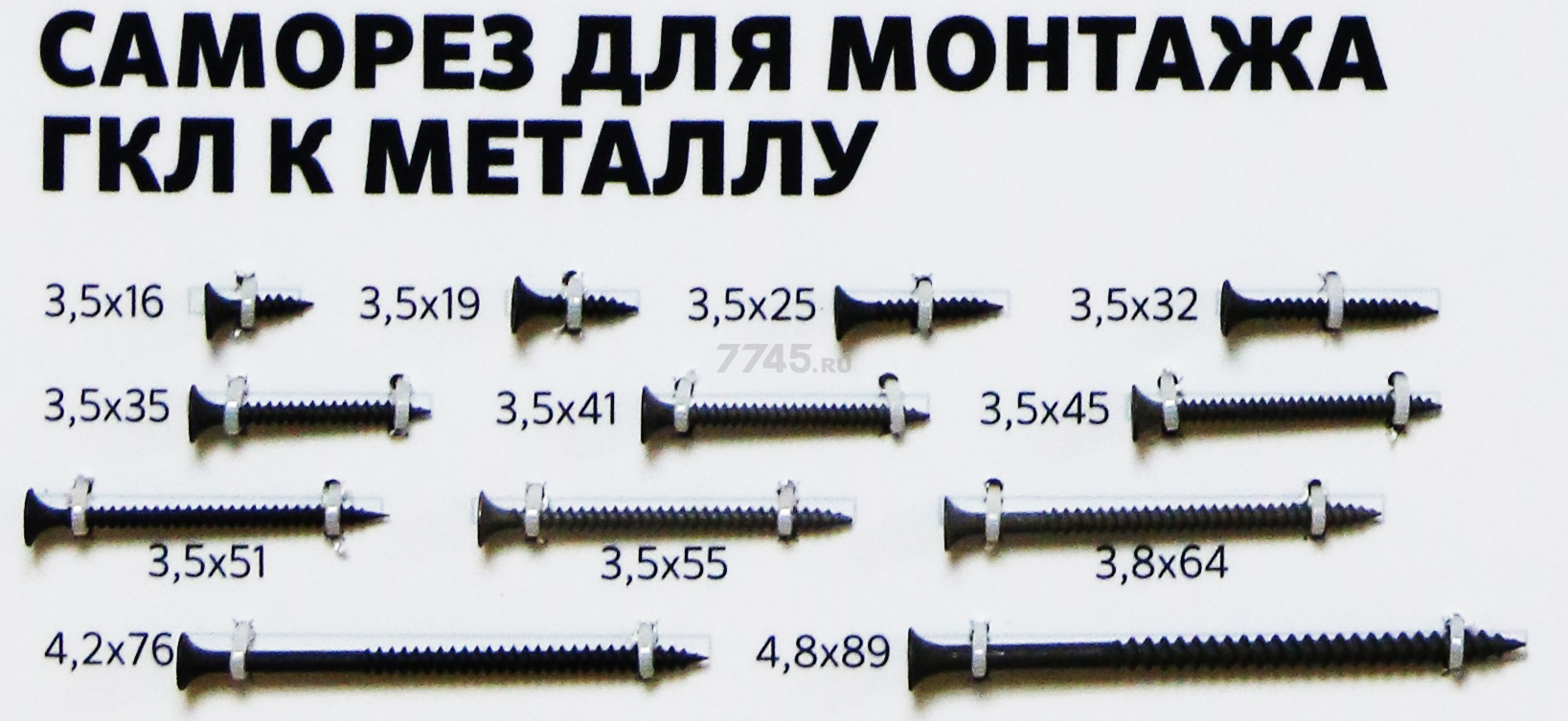

В этих трех случаях применяют разные типы. На какие саморезы крепить гипсокартон к профилю, зависит от структуры последнего. Если в качестве каркаса служат деревянные рейки, потребуются метизы с широкой и высокой накаткой. Для металлических профилей больше подходят крепежи с мелкой резьбой.

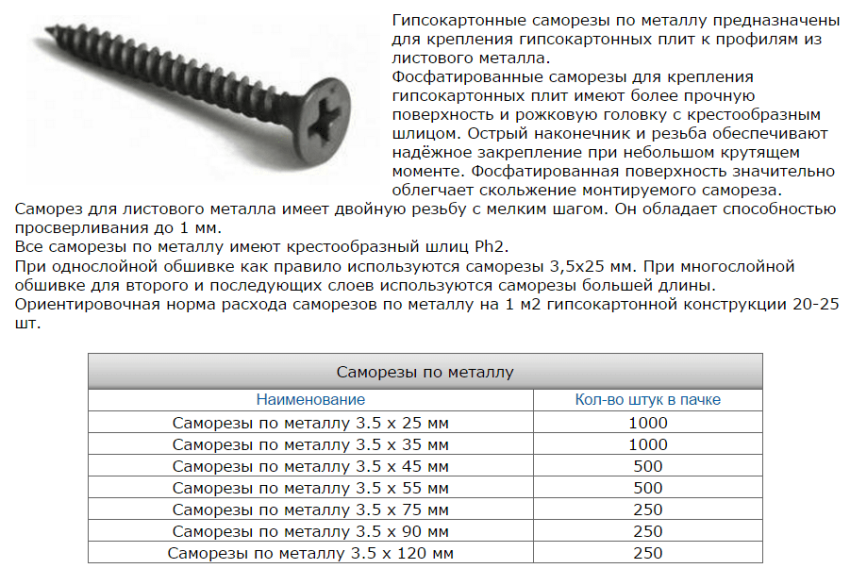

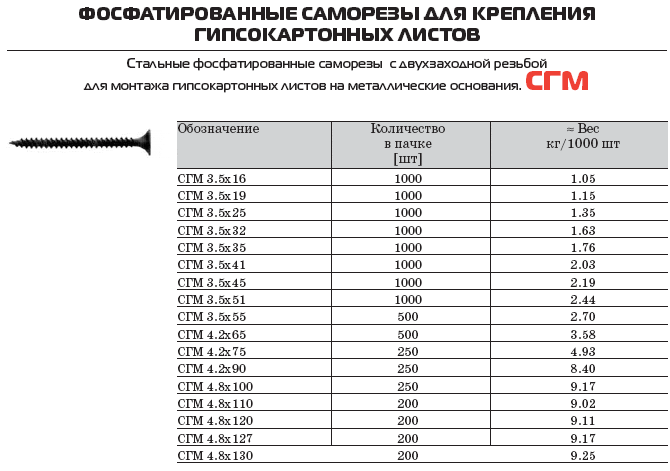

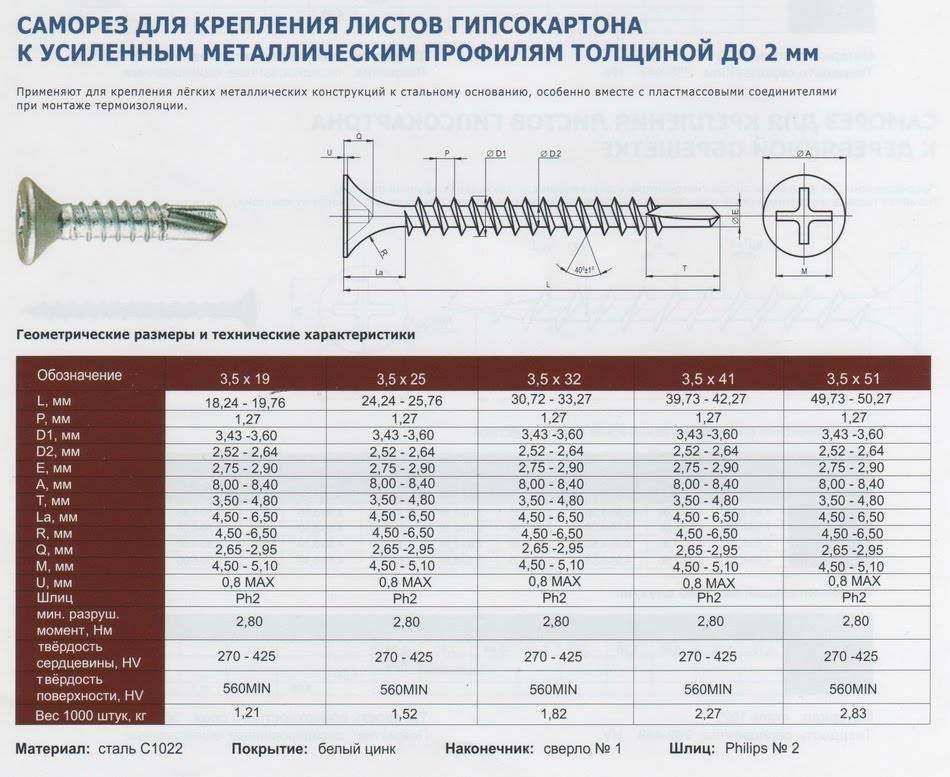

Саморез по металлу , имеет более толстый стержень и маленький шаг резьбы
Для того, чтобы на стену повесить, например, картину, приобретают саморез в паре с дюбель-бабочкой. В этом случае с обратной стороны гипсокартона дюбель расправляет «крылья» и упирается в стенку. Этим и обеспечивается надежность крепления.

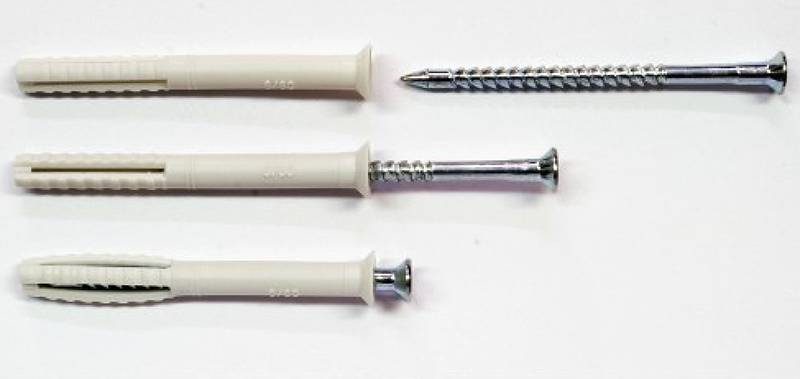

Для шкафчиков и полочек понадобится монтаж с дюбель-гвоздями. Здесь сначала высверливают отверстия, вставляют в них обычные дюбели и закручивают родные саморезы.

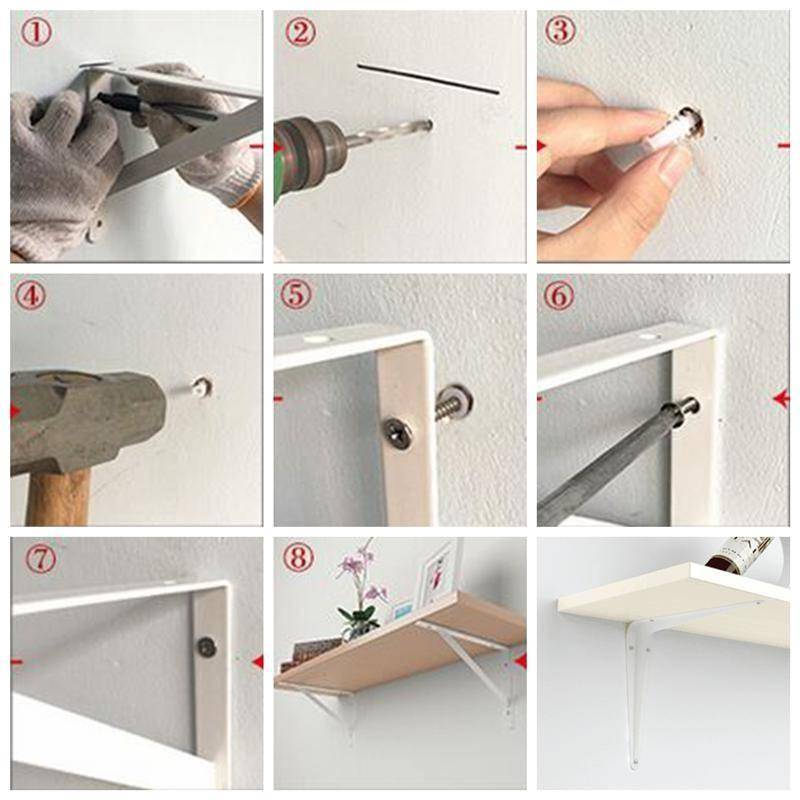

Чтобы повесить полку на стену из ГКЛ, понадобится просверлить в ней отверстия под дюбель-гвозди
По материалу изготовления
На заводах по изготовлению метизов используется разная сталь:
 | Углеродистая (ГОСТ 1050) с цинковым и цинкохроматирующим покрытием, не допускается использование в агрессивной среде. |
 | Нержавеющая низкоуглеродная аустенитная (AISI 304) без дополнительной обработки. |
 | Легированная (ГОСТ 4543), сплав из хрома, никеля, кремния, молибдена, с фосфатным покрытием и пропиткой минеральными маслами. |

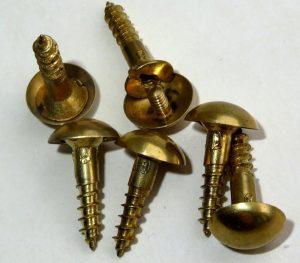

 | Латунь, сплав из меди и цинка, обладает высокой устойчивостью к ржавлению, но низкой переносимостью нагрузки. |
 | Черная сталь подвергается закалке высокими температурами. |
По виду резьбы

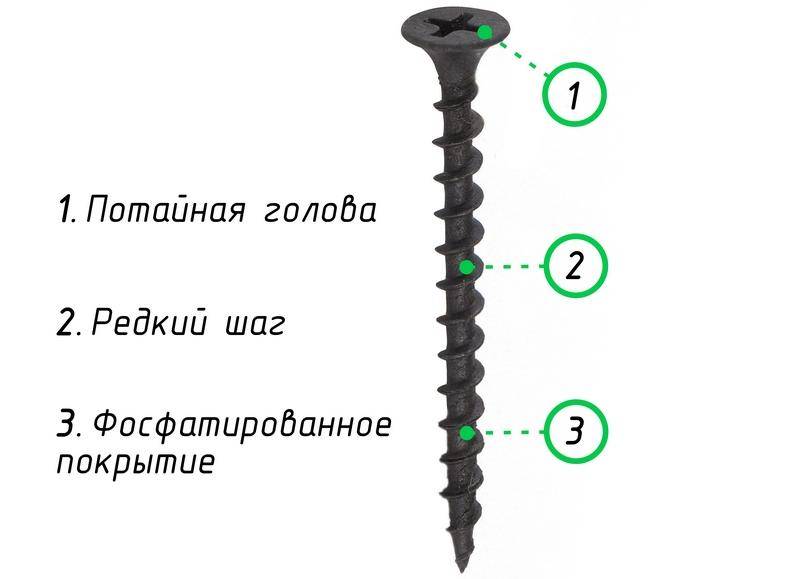

Какими саморезами крепить гипсокартон к каркасу, зависит от вида материала последнего. Для металлопрофиля больше подходят крепежи с мелким шагом резьбы. Для деревянного каркаса – с широким шагом и высоким профилем. Дело в том, что дерево имеет мягкую структуру. И для прочности удержания нужна большая площадь соприкосновения резьбы с материалом. Широкий захват обеспечивает эту устойчивость.
Саморезы под облицовочный материал подбирают, ориентируясь на внешний вид резьбы
В продаже также можно встретить саморезы с универсальной резьбой. В них чередуется высокая нарезка с мелкой. Предназначены такие метизы для соединения разных материалов: гипсокартон-металл и гипсокартон-дерево.
Виды и типы саморезов
По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.
Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.
| Перечень популярных типов саморезов, их назначение и размеры | ||||
|---|---|---|---|---|
| Внешний вид самореза | Шаг резьбы самореза | Область применения саморезов | Диаметр самореза, мм | Ряд длин саморезов, мм |
| Средний | Универсальные саморезы, предназначены для всех видов крепления, являются самыми популярными | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220 | |
| Частый, резьба в два захода | Саморезы для крепления к металлическим листам толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200 | |
| Редкий | Саморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным | 3,5; 4,0; 4,5; 5,0 | 16; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150 | |
| Средний, профиль елочки | Саморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель | 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 | 12; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200 | |
| Асимметричный | Саморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно | 5,0; 7,5 | 40; 50; 60; 70 | |
| Переменный с насечкой | Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм | 7,5 | 70; 90; 110: 130; 150; 180; 200 |

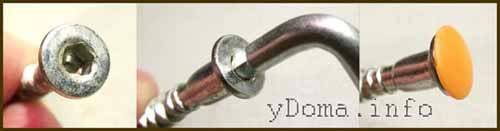

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

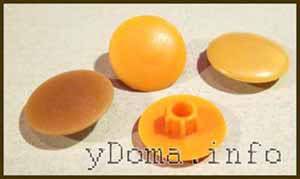

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.
Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.
Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.
Советы специалистов
Если правильно выбрать саморезы, с ними не будет проблем в самый неподходящий момент.
Опытные профессионалы знают о том, что для работы могут подойти только качественные самонарезные винты. Особенно это касается сложных материалов, таких как камень и бетон.
Мастера рекомендуют обращать внимание на следующее:
- Цвет изделия. В одной партии все элементы должны иметь одинаковый оттенок. Особенно это касается желтых и черных саморезов. Подобная характеристика говорит о том, что все изделия были одинаково обработаны, значит, показатели качества будут идентичными.
- Самонарезные винты со сверлом на конце должны быть гладкими и без заусенцев. Край должен быть ровным и без сломов. Отверстия на шлицах в качественных винтах четкие, симметричные и с достаточной глубиной. Это позволит вкручивать и без проблем выкручивать крепежные элементы.
- Самозакручивающиеся винты не должны отличаться по размеру. Точно высчитать эти показатели нельзя, но визуально все винты должны быть идентичными.
Это касается не только длины самореза и ширины его шляпки, но и шага резьбы. - Профессионалы рекомендуют выбирать для работы только качественные саморезы от хороших производителей. Подобная продукция зачастую содержит специальную маркировку. В большинстве случаев это большая латинская буква, которая свидетельствует о фабричном, а не о подпольном производстве самонарезных винтов.
Эти отметки делают удобным выбор крепежей, если изначально их не хватило для работы и приходится докупать аналогичные элементы.
Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем
Если саморезы соответствуют всем критериям качества, можно не сомневаться, что в процессе работы не возникнет неприятностей с крепежными деталями. Они не будут ломаться при монтаже и надежно соединят необходимые детали.
Из какой стали саморезами Вам приходится пользоваться чаще?
УглеродистойНержавеющей
Помимо выбора самонарезных винтов, необходимо также подобрать и инструмент для их крепления. В наше время практически все саморезы выпускаются с крестообразными насечками. Для их вкручивания применяют шуруповерты с насадками-битами, которые выполнены в виде крестов. Тут может быть использовано два типа насадок – РН и РZ. Первый вариант представляет собой биту с 4 шлицами, а второй с 8.
При выборе биты обязательно учитывается размер. Он указан на самом элементе. Чаще всего используются биты на 1,2 и 3. Только при совпадении всех значений можно добиться плотной посадки самореза на шуруповерте.
С мелкими самонарезными винтами работать сложно, так как придерживать их руками нет возможности. Для их монтажа специалисты рекомендуют использовать магнитные биты.
Рекомендации по выбору кровельных саморезов
От надежности кровельных саморезов зависит насколько долго прослужит покрытие крыши. Быстро изнашиваясь, крепеж приводит к нарушению целостности кровли
Поэтому, важно уделить внимание выбору метизов

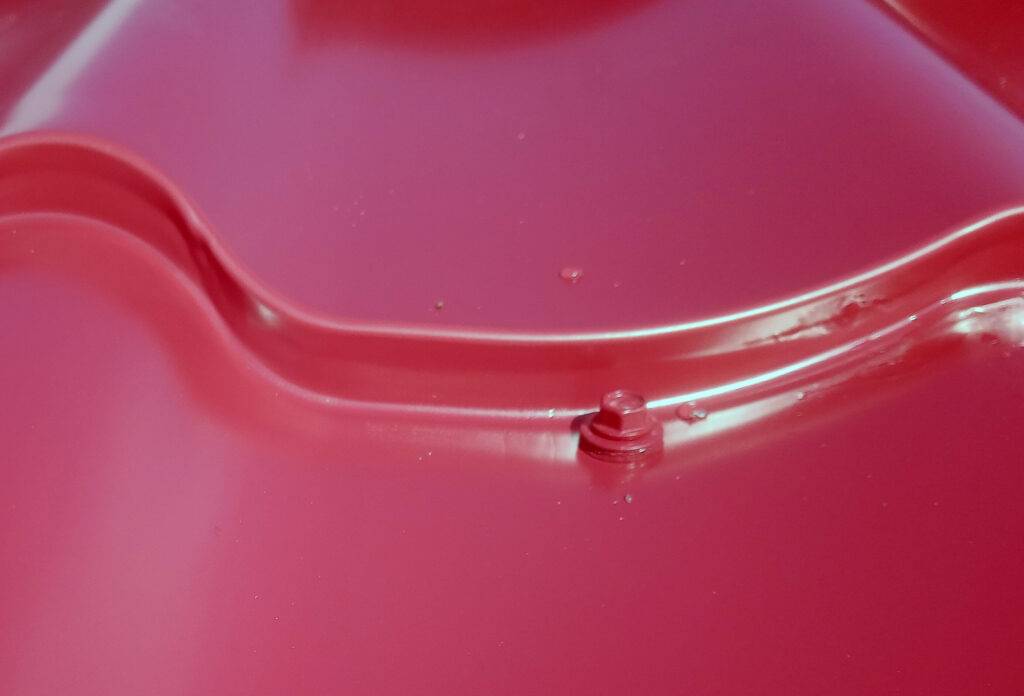

Монтаж металлочерепицы кровельным саморезом.
Для этого можно руководствоваться следующими рекомендациями:
Все известные производители стараются клеймить свою продукцию. Соответствующую маркировку можно найти на шляпке метиза. Отсутствие клейма может указывать на молодую или недобросовестную компанию, которая в большинстве случаев использует металл низкого качества и нарушает правила технологического процесса.
Прочтите информацию о толщине цинкового покрытия. Ее оставляют на информационном листе, закрепленном поверх упаковки
Плотность покрытия не должна быть менее 12 мкм.
Резиновый уплотнитель, как одна из деталей, имеющих важное значение для сохранения прочности соединения, располагает своими нормами к производству. Рекомендуемая высота – от 2 мм.
Уплотнитель и пресс-шайба должны представлять единое целое не отслаиваясь друг от друга.
При работе ключами или головками под шестигранник, полимерное покрытие должно сохранять свою целостность.
Всегда отдавайте предпочтение метизам от известных производителей. Не стоит экономить на покупке крепежа, так как от этого определяется насколько долго сможет прослужить кровельное покрытие.
Сколько саморезов потребуется на лист гипсокартона
Подсчет нужного количества материала – это обязательный процесс подготовки. Чтобы получить точные данные, можно использовать разные методы:
- В зависимости от того, сколько крепежей идет на один квадратный метр. Для этого определяется расход саморезов на 1м2 гипсокартона. Такие данные многие производители указывают на коробках с крепежом. Стандартная норма для саморезов составляет 20–25 штук. Исходя из этого, замеряется участок работ, определяется площадь и умножается на имеющийся показатель. Так, при площади стены 15 кв.м ориентировочно потребуется 375 шт. (15*25).
- Необходимо выяснить, сколько саморезов приходится на один лист гипсокартона. Учитывается, что стены и потолок требуют разного количества, в зависимости от выбранного шага:
- Для вертикальных поверхностей чаще всего выбирается расстояние 25 см. Тогда при длине плиты 250 см с учетом разбежки между профилями 60 см (на центр листа приходится один профиль) на одну стойку потребуется 10 шурупов, а на три – 30. Ввиду того что ширина ГКЛ составляет 120 см, сверху и снизу будет вкручено около 10 шт. При наличии 3 уровней перемычек понадобится еще 15–20 шт. Итого: 55–60 шурупов.
- Крепить материал на потолок следует с шагом 15 см при расстоянии между профилями 40 см. Если применить предыдущий алгоритм расчетов, то в итоге получится около 106 саморезов.
Оптимального расстояния между шурупами при фиксации листов ГКЛ не существует, зачастую мастера определяют его на глаз, но рекомендуется стеновые конструкции крепить с шагом 250 мм, а потолочные – 150 мм
Независимо от выбранного метода, продукция приобретается с запасом. Также учитывается, что на 100 штук может приходиться до 5 бракованных изделий.
Шуруп: история и современность
Всего пару десятилетий назад любой опытный домашний мастер мог подсказать, что для надёжного соединения деталей при помощи шурупов требуется использование двух крепежных элементов в каждом месте крепления. Сама технология крепления выглядела так: делалось под шуруп тонкое отверстие, затем туда наполовину глубины закручивался первый шуруп, потом он выкручивался и выбрасывался. Затем второй шуруп уже завинчивался на всю глубину. Вот такая странная технология была обусловлена тем, что шурупы изготавливались из низкопрочной стали и при завинчивании их шлицы довольно быстро выходили из строя.
В общем случае, стандартный шуруп — это стальной стерженек с отформованной (накатанной) резьбой, вытянутой формы, с заострённым кончиком с одной стороны и с головкой — с другой. Современные шурупы и саморезы значительно опередили своих предшественников и по качеству изготовления, и по удобству их использования. В настоящее время также возросли требования к производству строительно-монтажных работ, поэтому, в том числе, пришли современные шурупы на смену старым аналогам, которые имеют более высокие характеристики по прочности и технологичности.
Расход
Предварительный расчет необходимого количества кровельных саморезов поможет избежать покупки лишних метизов и тем самым снизить расходы.

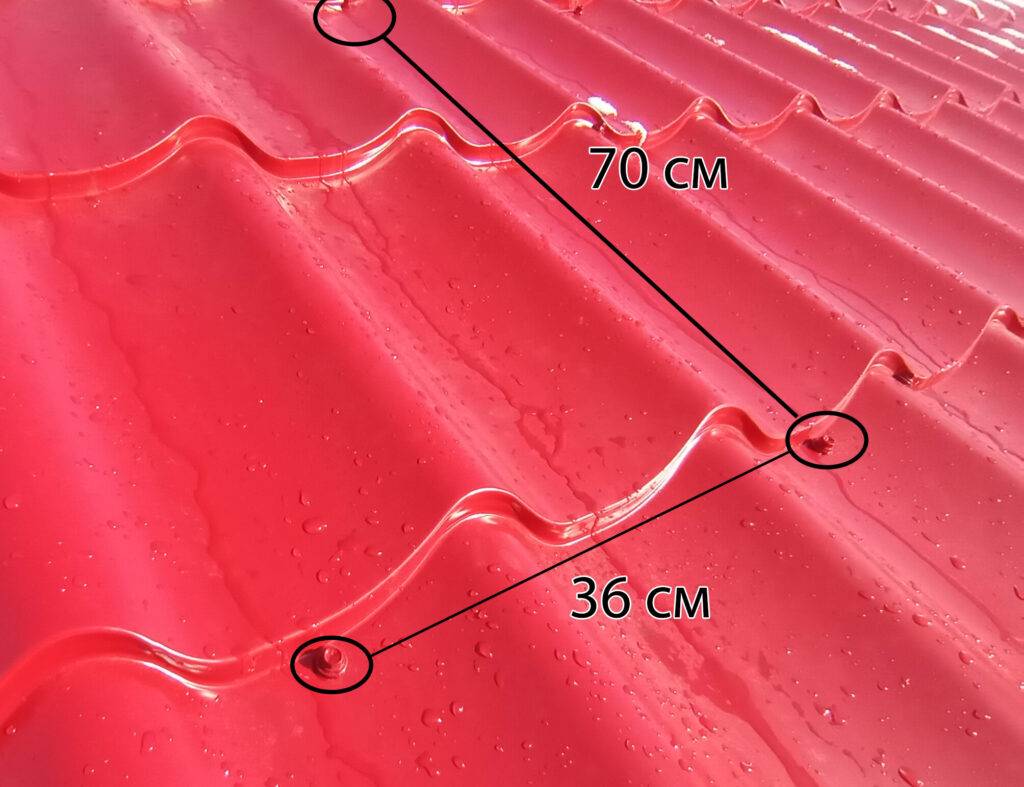

Разберем условия расчета на примере монтажа листа металлочерепицы:
- Крепление первого листа производится через волну в подошву.
- Для фиксации последующих листов используется шахматный порядок расположения саморезов. Также соблюдаются условия через волну.
- В местах нахлеста, крепление проводится в гребень волны.
- Торцевая планка требует соблюдения шага 50-60 см.
- Для фиксации коньковой части используют специализированные саморезы через волну.
Параметры, оказывающие влияние на расчет количества саморезов:
- Ширина прогона.
- Форма и угол наклона кровельного ската.
- Количество доборов.
- Конфигурация кровельного листа, например размер металлочерепицы может отличаться, в зависимости от производителя и формы профиля. Информацию можно узнать в инструкции, оставленной производителем.
Проведем ориентировочный расчет. На квадратный метр металлочерепицы с креплением в деревянный каркас, расходуется 8-10 саморезов
Чтобы произвести более точные расчеты, нужно взять во внимание все описанные выше условия

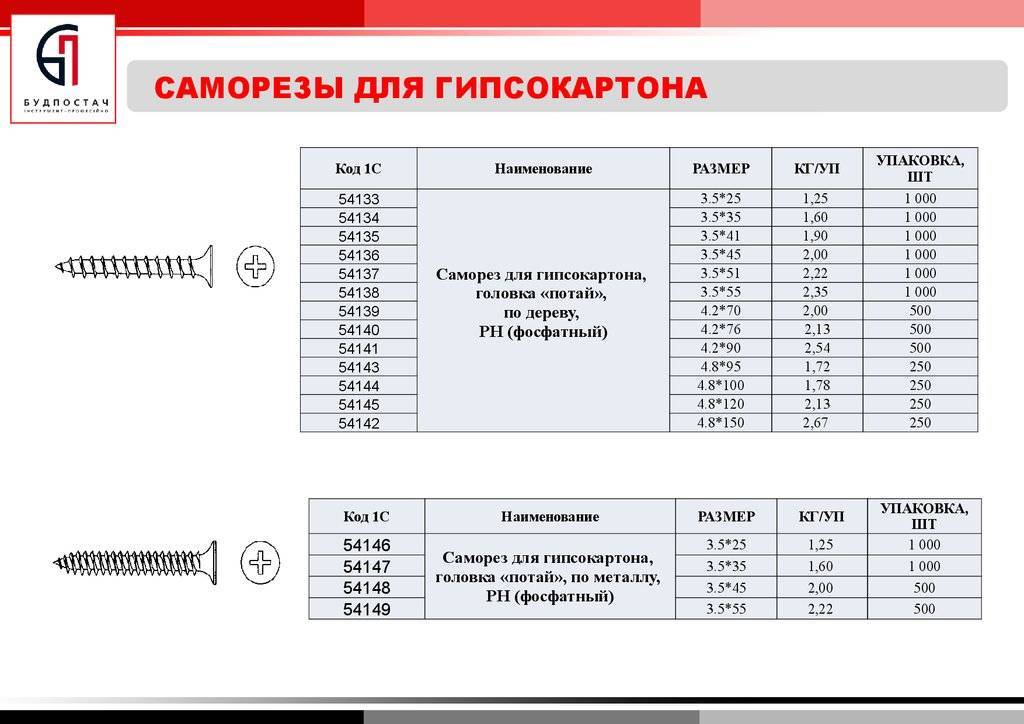

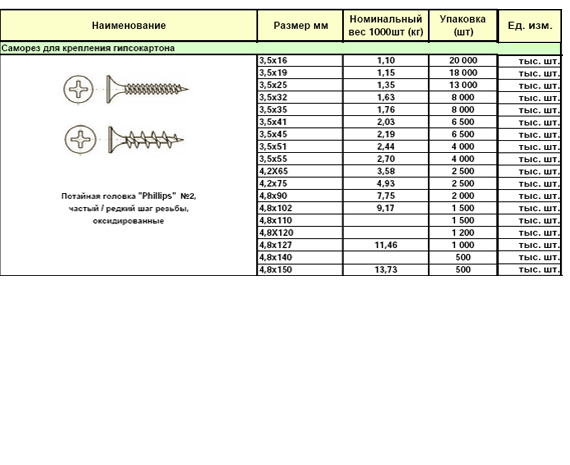

Как выбрать вид самореза для гипсокартона правильно
Выбирая крепёжные элементы для гипсокартонных конструкций, рекомендуется обратить внимание на основные показатели. Размеры
Зависят от толщины гипсокартонной конструкции (количество слоёв ГКЛ) и материала основания. К примеру, при монтаже в один лист на каркас из металлопрофиля допускается использование саморезов длиной 25 мм. А при монтаже в 2 листа или на основание из деревянных брусьев рекомендуемая длина винта 35 мм. Номенклатура размеров саморезов, использующихся для крепления элементов гипсокартонных конструкций составляет:
Размеры. Зависят от толщины гипсокартонной конструкции (количество слоёв ГКЛ) и материала основания. К примеру, при монтаже в один лист на каркас из металлопрофиля допускается использование саморезов длиной 25 мм. А при монтаже в 2 листа или на основание из деревянных брусьев рекомендуемая длина винта 35 мм. Номенклатура размеров саморезов, использующихся для крепления элементов гипсокартонных конструкций составляет:
- длина 9,5-45 мм;
- толщина 2,5-4,8 мм.

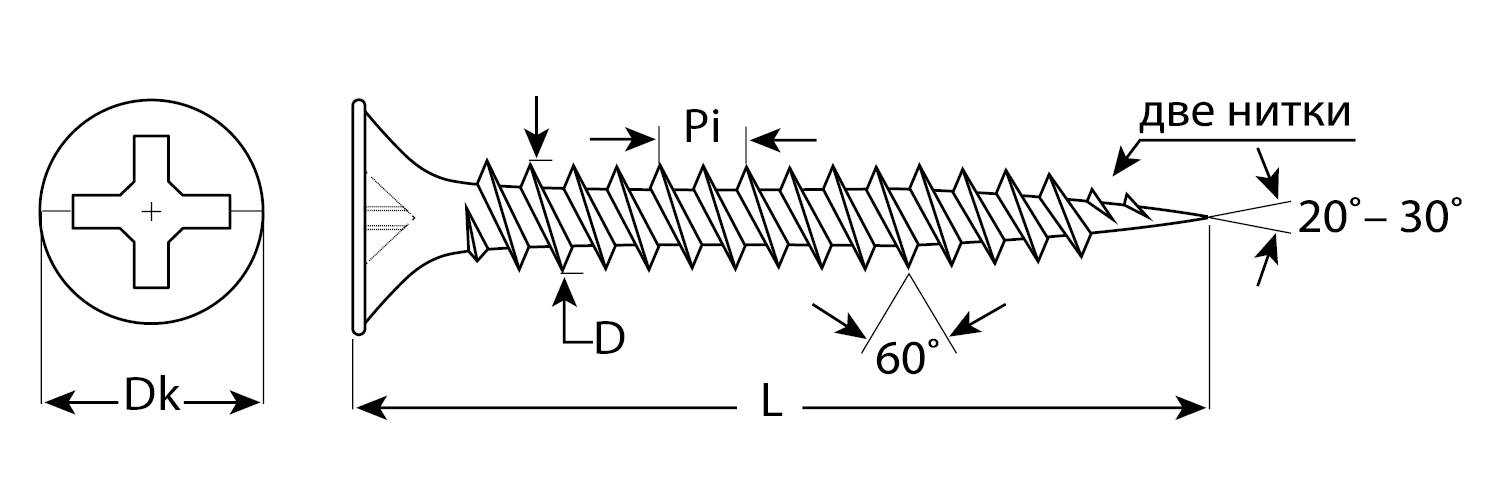

Шаг резьбы. Полностью зависит от материала основания. Для деревянных конструкций используется шуруп с редкой резьбой, а для металлопрофиля – с частой.
Форм-фактор. К этому показателю относится форма острия, головки винта и тип шлица. Для монтажа ГКЛ используются шурупы, имеющие форму головки потайную или полупотайную. Для монтажа несущих конструкций их профилей лучше использовать саморезы с полукруглой головкой или пресс-шайбой.

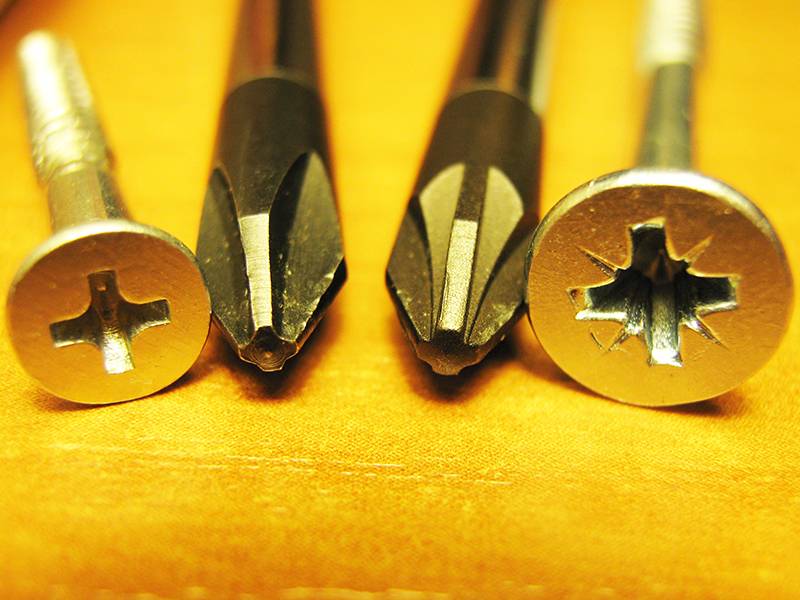

Чаще всего встречаются шурупы для гипсокартона с крестообразными шлицами различного типа:
- Philips -тип «Н»;
- Pozidriv — тип «Z»;
- Torx — тип «Звезда».
ФОТО: upload.wikimedia.orgФормы шлица шурупов Philips и Torx
Материал изготовления и антикоррозионного покрытия. Лучше использовать закалённые шурупы с фосфатированным покрытием. Они имеют оптимальное соотношение стоимости и эксплуатационных характеристик и подходят для выполнения практически всех типов работ с гипсокартоном.
На видео показаны основные критерии выбора саморезов для гипсокартона:
Watch this video on YouTube
В зависимости от материала основания
Технология монтажа гипсокартона предусматривает его установку непосредственно на кирпичную или бетонную стену. В этом случае закрепление выполняется с использованием клеевых смесей и дюбель-гвоздей. Дюбель-гвозди представляют собой комплект, состоящий из ударного винта и пластикового дюбеля соответствующего размера. Ударный винт также имеет винтовую нарезку, как и обычный. Однако полки нарезки имеют форму конуса сужающегося к острию. Таким образом, они получают дополнительную прочность и облегчают процесс погружения шурупа в дюбель.
ФОТО: clubmasterov.com.uaРезьба дюбель-самореза несколько отличается от обычного
Пластиковый дюбель имеет распорную часть и воротничок грибовидной или потайной формы. Независимо от формы воротника, дюбель полностью забивается в гипсокартонный лист, после чего шуруп вкручивается заподлицо с поверхностью ГКЛ.
Для крепления предметов на стену
В процессе эксплуатации помещения, облицованного ГКЛ, гарантированно появится необходимость закрепить на поверхности стены какой-либо предмет: картина, полка, бра, телевизор и т.п. Подвешивать различные предметы на шурупы или гвозди не представляется возможным, так как площадь приложения изгибающего усилия будет слишком маленькой, и гипсокартон раскрошится. Для решения этой проблемы были разработаны специальные крепежи, увеличивающие площадь контакта:
- специальные пластиковые или металлические дюбеля-буры большого диаметра. Они вкручиваются в гипсокартон без предварительного засверливания отверстия. Дают минимальный эффект, допускается использовать только для крепления лёгких предметов до 5-7 кг;

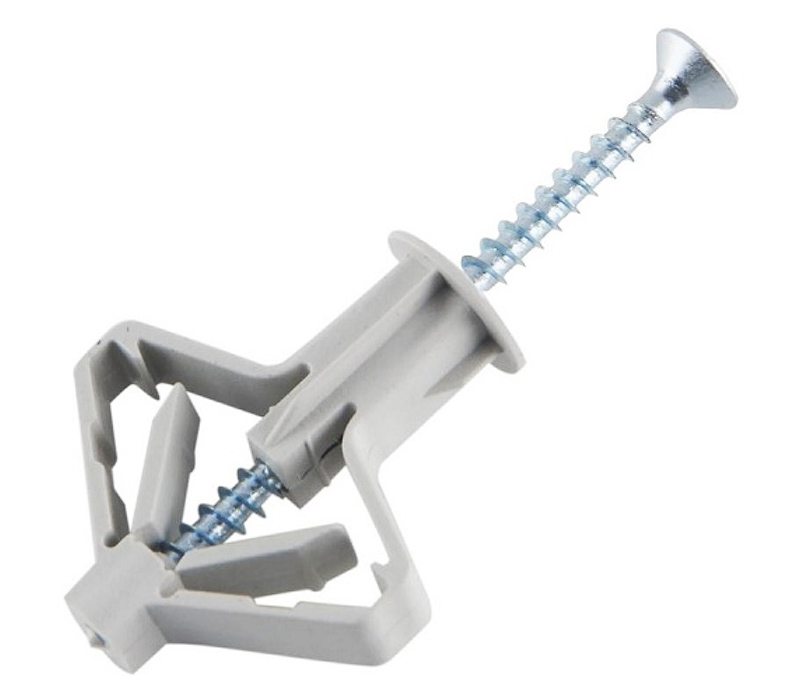

- дюбель «Бабочка» – состоит из пластикового основания, разделённого вдоль на 2 части. Забивается в заранее просверленное отверстие. Затем вкручивается шуруп, и пластиковая составляющая расширяется, плотно прилегая к внутренней части гипсокартонного листа. Выдерживает вес до 15 кг на один крепёж;

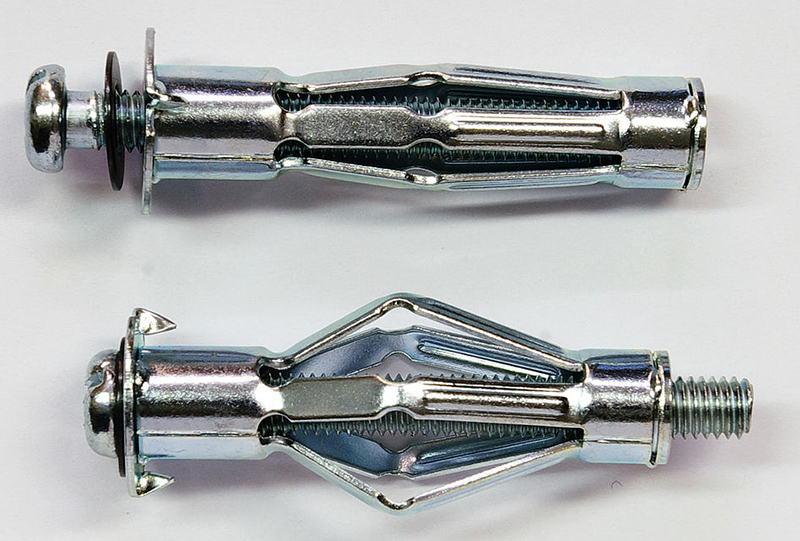

- дюбель «Молли». Основная конструкция и принцип действия аналогичен дюбелю «Бабочка». Крепёж сделан из металла, а подвижная часть разделяется на четыре сегмента. Это даёт большую площадь прилегания. Допустимый вес, в зависимости от величины, составляет 15-25 кг.
Металлические и пластиковые дюбель-буры
ФОТО: sputnikstroy.ruДюбель «Бабочка» в развёрнутом состоянии

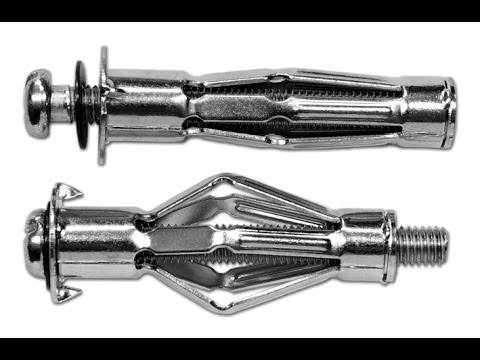

ФОТО: otdelka-expert.ruДюбель «Молли» выдерживает значительные нагрузки
На видео показан принцип действия дюбеля «Молли»:
Watch this video on YouTube
Таблицы размеров

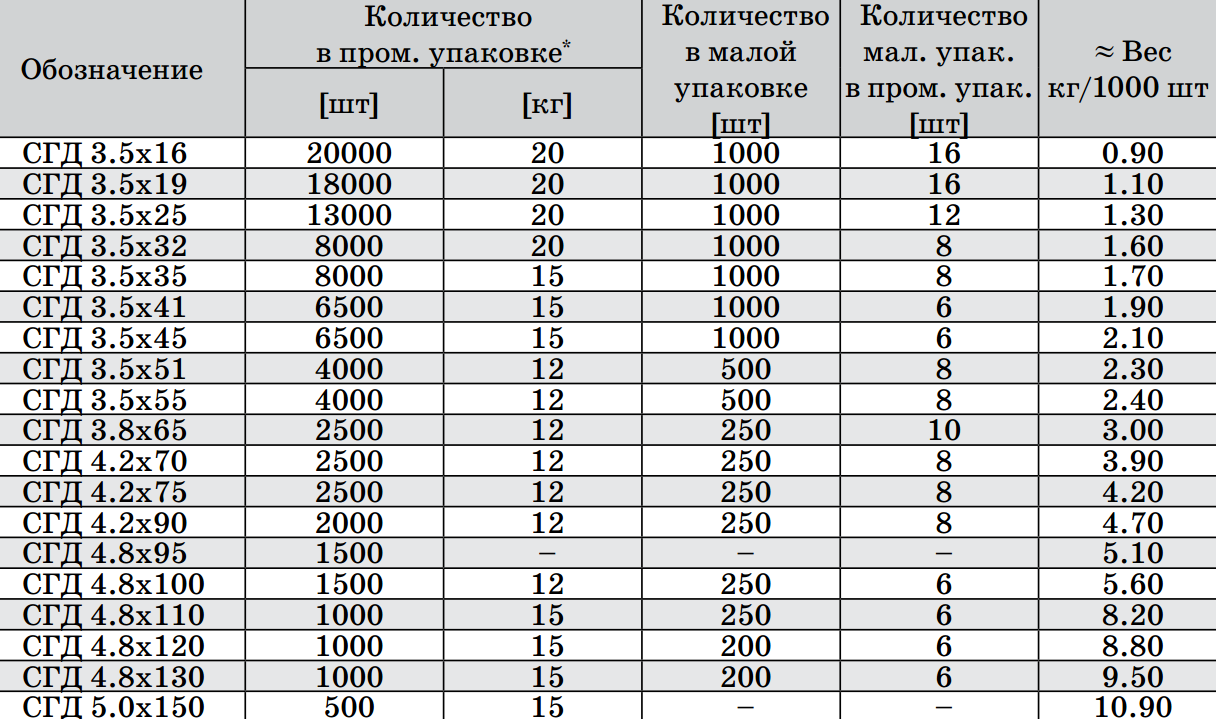

Ниже приводятся размеры наиболее распространенных самонарезных винтов.

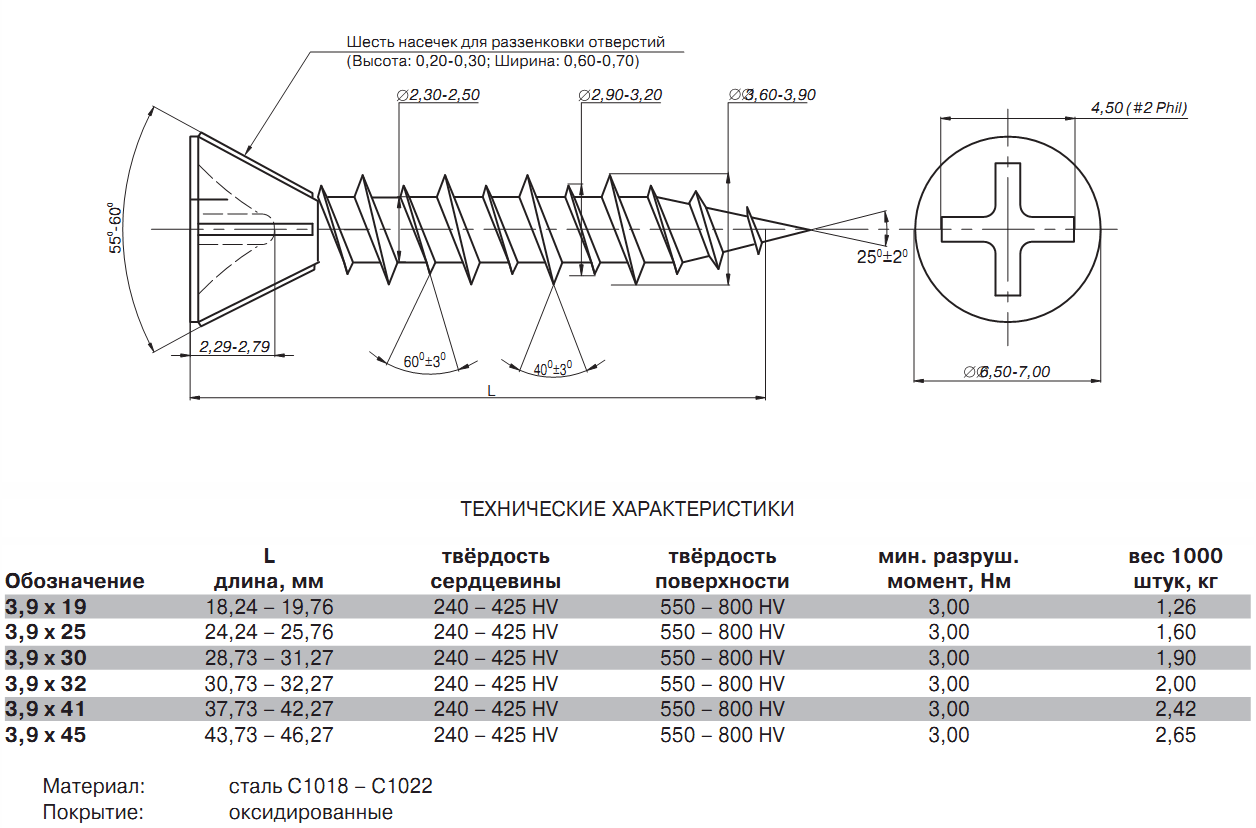

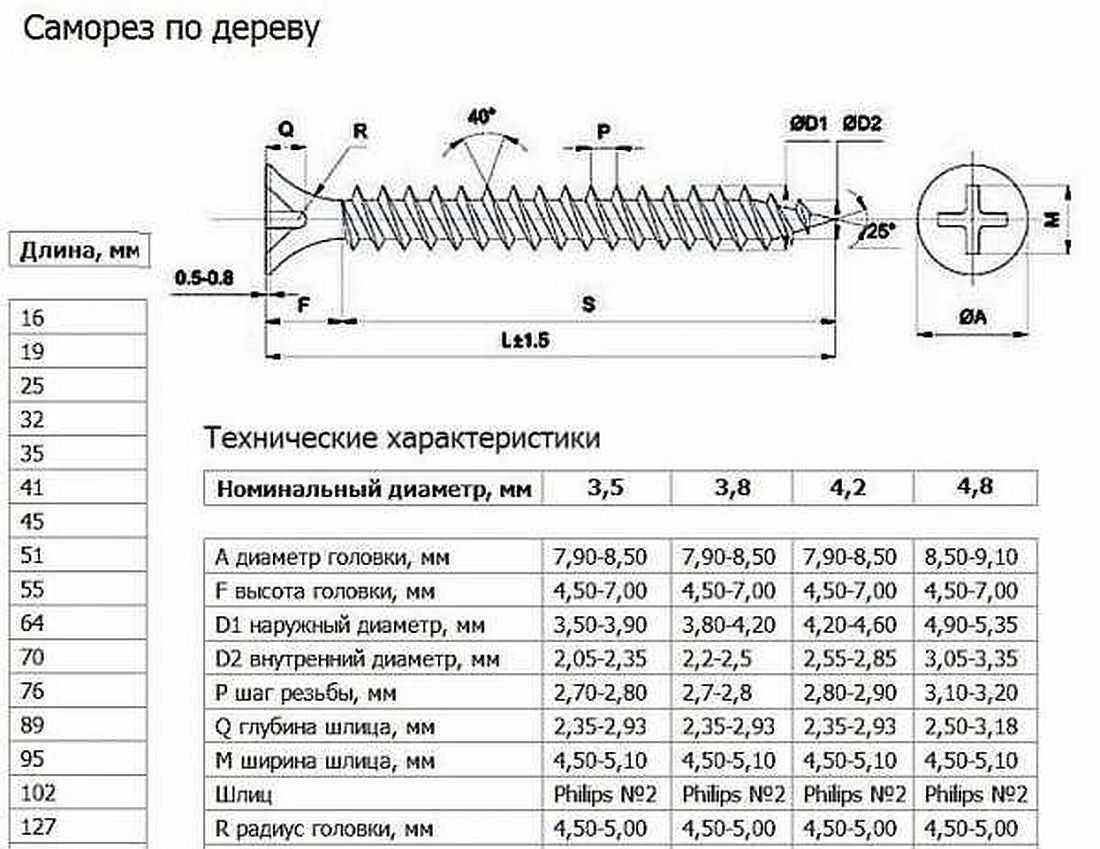

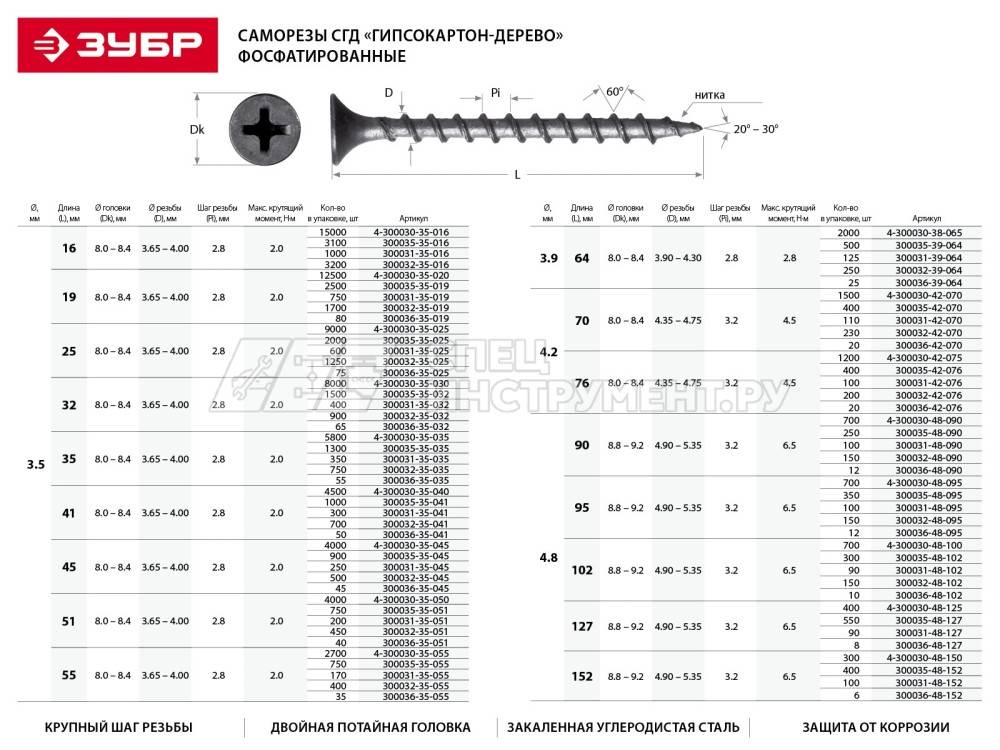

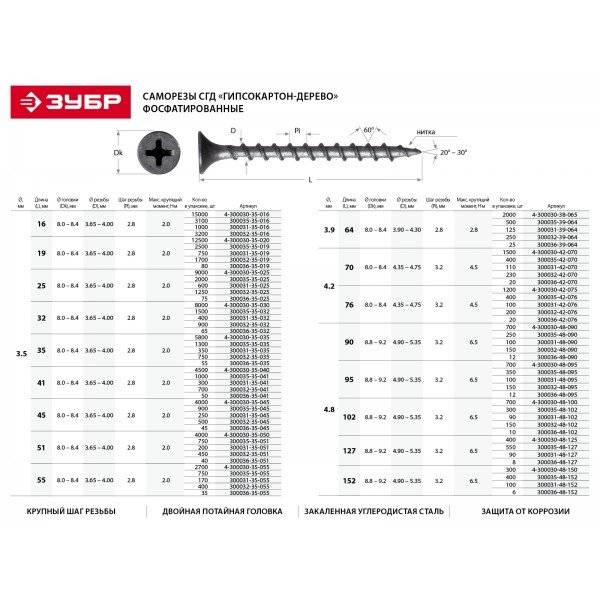

Размеры черных саморезов по дереву
Номинальный диаметр, | Ед. изм. | 3,5 | 3,8 | 4,2 | 4,8 |
Диаметр головки, А | мм | 7,9-8,5 | 8,5-9,1 | ||
Высота головки, F | мм | 4,5-7,0 | |||
Наружный диаметр резьбы, D1 | мм | 3,5-3,9 | 3,8-4,2 | 4,2-4,6 | 4,9-5,4 |
Внутренний диаметр резьбы, D2 | мм | 2,1-2,4 | 2,2-2,5 | 2,6-2,9 | 3,1-3,4 |
Шаг резьбы, Р | мм | 2,7-2,8 | 2,8-2,9 | 3,1-3,2 | |
Глубина шлица, Q | мм | 2,4-2,9 | 2,5-3,2 | ||
Ширина шлица, М | мм | 4,5-5,1 | |||
Шлиц | мм | Philips № 2 | |||
Радиус головки, R | мм | 4,5-5,0 | |||
Минимальный крутящий момент | Н*м | 2,0 | 2,8 | 4,5 | 6,5 |
Длина метизов стандартизирована и может быть: 16; 19; 25; 35; 41; 45; 51; 55; 64; 70; 76; 89; 95;102; 127; 152 мм.

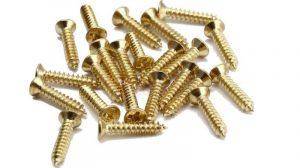

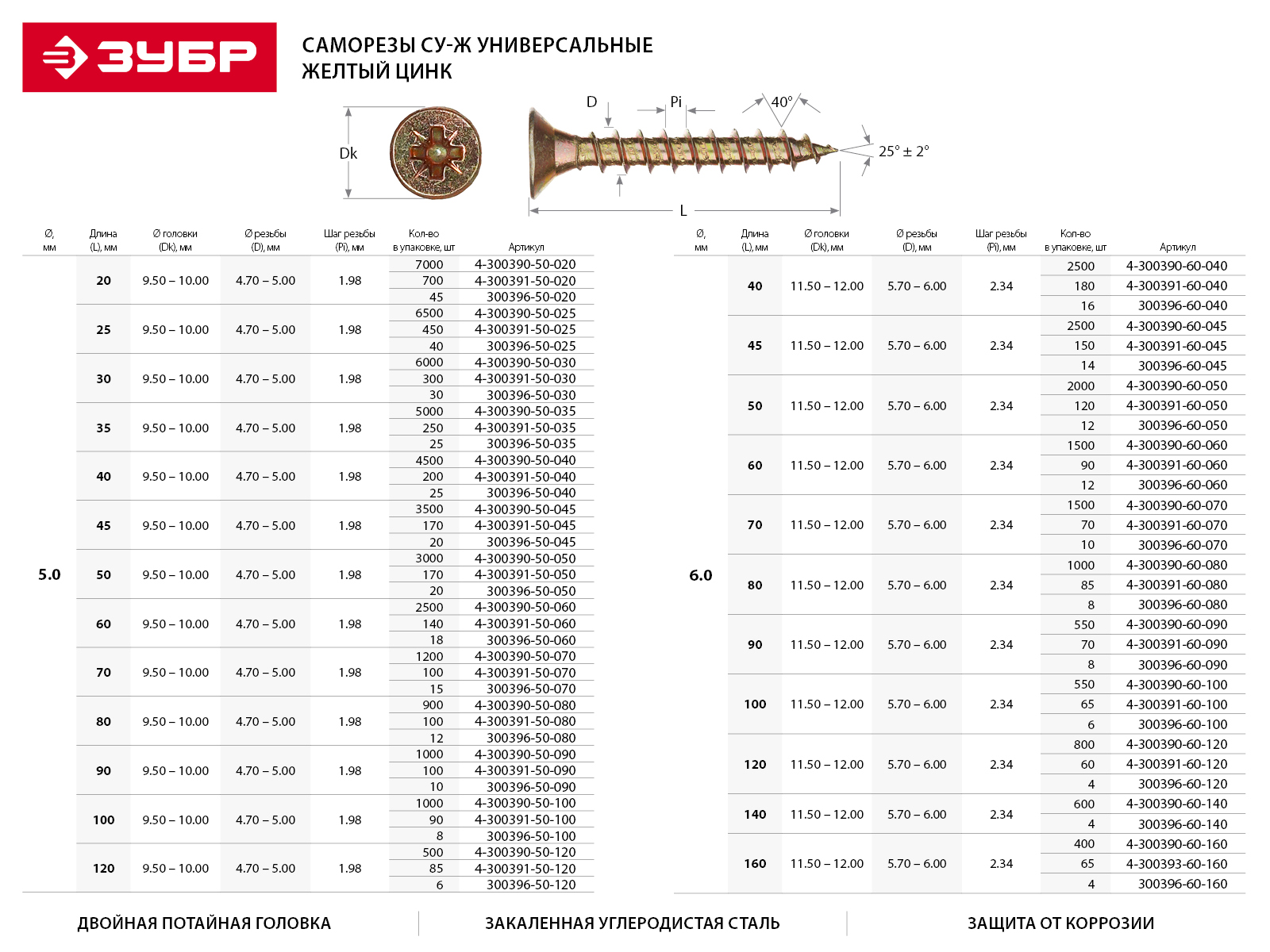

Размеры желтых саморезов по дереву
Номинальный диаметр, | Ед. изм. | 2,5 | 3,0 | 3,5 | 4 | 4,5 | 5 | 6 |
Диаметр головки, А | мм | 4,7-8,1 | 5,7-6,1 | 6,6-7,1 | 7,6-8,1 | 8,6-9,1 | 9,6-10,1 | 11,6-12,1 |
Высота головки, H | 1,4 | 1,8 | 2,0 | 2,35 | 2,55 | 2,85 | 3,35 | |
Наружный диаметр резьбы, D | 2,3-2,5 | 2,8-3,1 | 3,2-3,6 | 3,7-4,1 | 4,2-4,6 | 4,7-5,1 | 5,7-6,1 | |
Внутренний диаметр резьбы, d | 1,1-1,5 | 1,5-1,9 | 1,8-2,2 | 2,0-2,5 | 2,2-2,7 | 2,5-3,0 | 3,2-4,1 | |
Шаг резьбы, Р | 1,0 | 1,35 | 1,6 | 1,8 | 3,0 | 3,2 | 3,6 | |
Глубина шлица, Q | 1,2-1,6 | 1,6-2,1 | 1,8-2,2 | 2,0-2,5 | 2,5-3,0 | 3,0-3,6 | ||
Ширина шлица, М | 2,5 | 2,5 | 3,0 | 3,5 | 4,8 | 5,3 | 6,3 | |
Шлиц | ||||||||
Радиус головки, R | Pz1 | Pz2 | ||||||
Минимальный крутящий момент | Н*м | 1.0 | 1.5 | 2.0 | 3.0 | 4.4 | 6.1 | 11 |
Длина желтых самонарезных винтов
Ø, мм | L, мм | Ø, мм | L, мм | Ø, мм | L, мм | Ø, мм | L, мм | Ø, мм | L, мм | Ø, мм | L, мм |
2.5 | 10 | 3.5 | 12 | 4.0 | 35 | 4.5 | 60 | 5.0 | 100 | 6.0 | 140 |
13 | 16 | 40 | 70 | 120 | 160 | ||||||
16 | 20 | 45 | 80 | 6.0 | 40 | 180 | |||||
20 | 25 | 50 | 5.0 | 20 | 45 | 200 | |||||
25 | 30 | 60 | 25 | 50 | |||||||
3.0 | 10 | 35 | 70 | 30 | 60 | ||||||
12 | 40 | 4.5 | 16 | 35 | 70 | ||||||
16 | 45 | 20 | 40 | 80 | |||||||
20 | 50 | 25 | 45 | 90 | |||||||
25 | 4.0 | 12 | 30 | 50 | 100 | ||||||
30 | 16 | 35 | 60 | 110 | |||||||
35 | 20 | 40 | 70 | 120 | |||||||
40 | 25 | 45 | 80 | 130 | |||||||
45 | 30 | 50 | 90 |

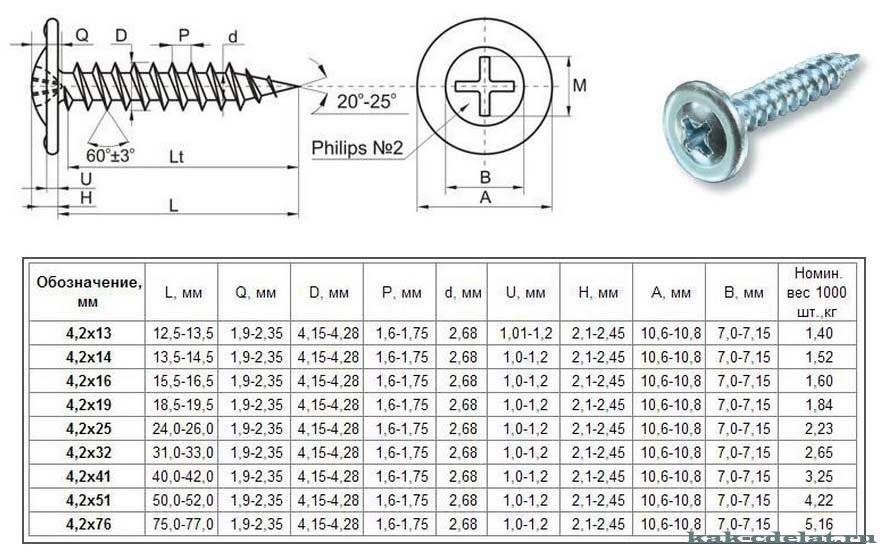

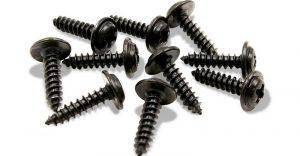

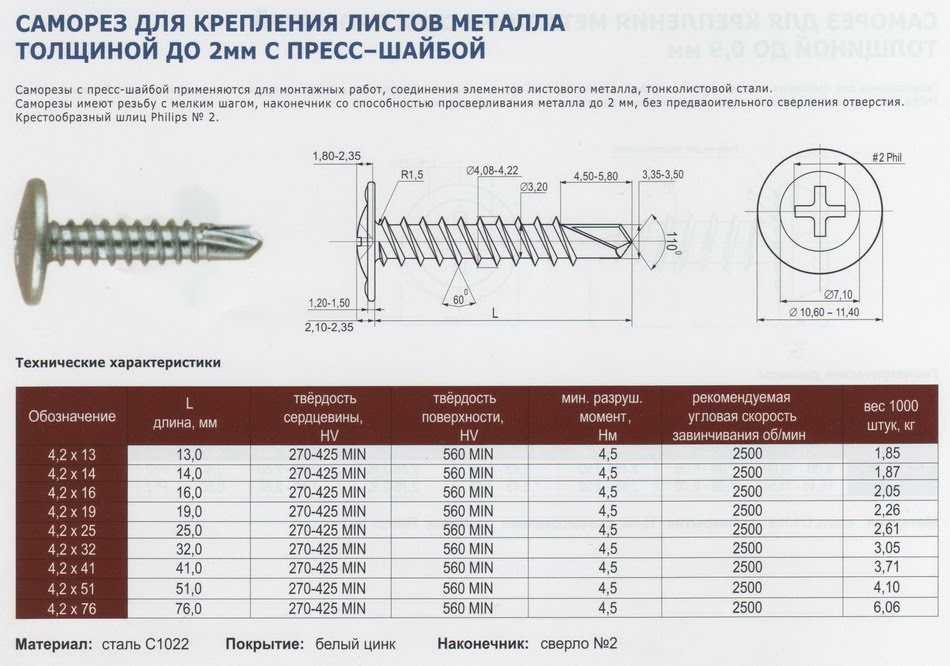

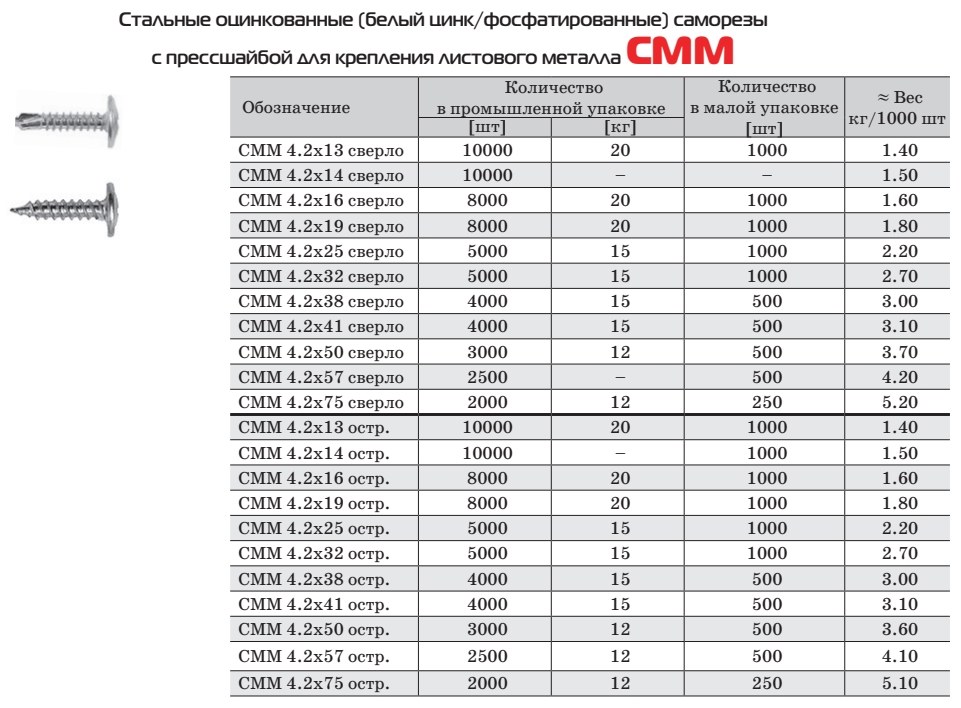

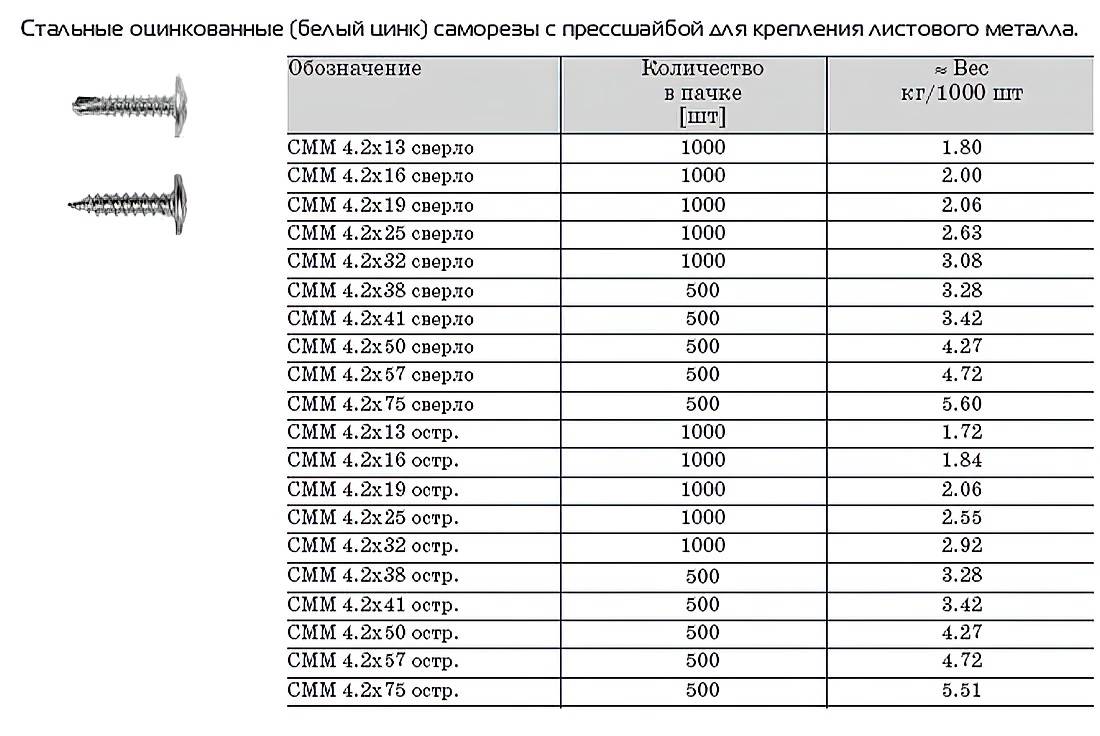

Размеры саморезов с прессшайбой
Обозначение | L, мм | Q, мм | D, мм | Р, мм | d, мм | U, мм | Н, мм | А, мм | В, мм |
4,2х13 | 12,5-13,5 | 1,9-2,35 | 4,15-4,28 | 1,6-1,75 | 2,68 | 1,0-1,2 | 2,1-2,45 | 10,6-10,8 | 7,0-7,15 |
4,2х14 | 13,5-14,5 | ||||||||
4,2х16 | 15,5-16,5 | ||||||||
4,2х19 | 18,5-19,5 | ||||||||
4,2х25 | 24,0-26,0 | ||||||||
4,2х32 | 31,0-33,0 | ||||||||
4,2х41 | 40,0-42,0 | ||||||||
4,2х51 | 50,0-52,0 | ||||||||
4,2х76 | 75,0-77,0 |
Размеры саморезов с шестигранной головкой
Наружный диаметр резьбы, d, мм | 5 | 6 | 8 | 10 | 12 | 16 | 20 | |
Внутренний диаметр резьбы, d2, мм | 4,2 | 5,6 | 7 | 9 | 12 | 15 | ||
Шаг резьбы, Р, мм | 2,2 | 2,6 | 3,6 | 4,5 | 5,0 | 6,0 | 7,0 | |
Высота головки, k, мм | 3,5 | 4,0 | 5,5 | 7,0 | 8,0 | 10,0 | 13,0 | |
Размер пол ключ, S, мм | 8 | 10 | 14 | 17 | 19 | 24 | 30 | |
Длина стержня, L, мм | min | 20 | 20 | 25 | 30 | 40 | 60 | 80 |
max | 60 | 140 | 200 | 300 | 380 | 300 | 200 |

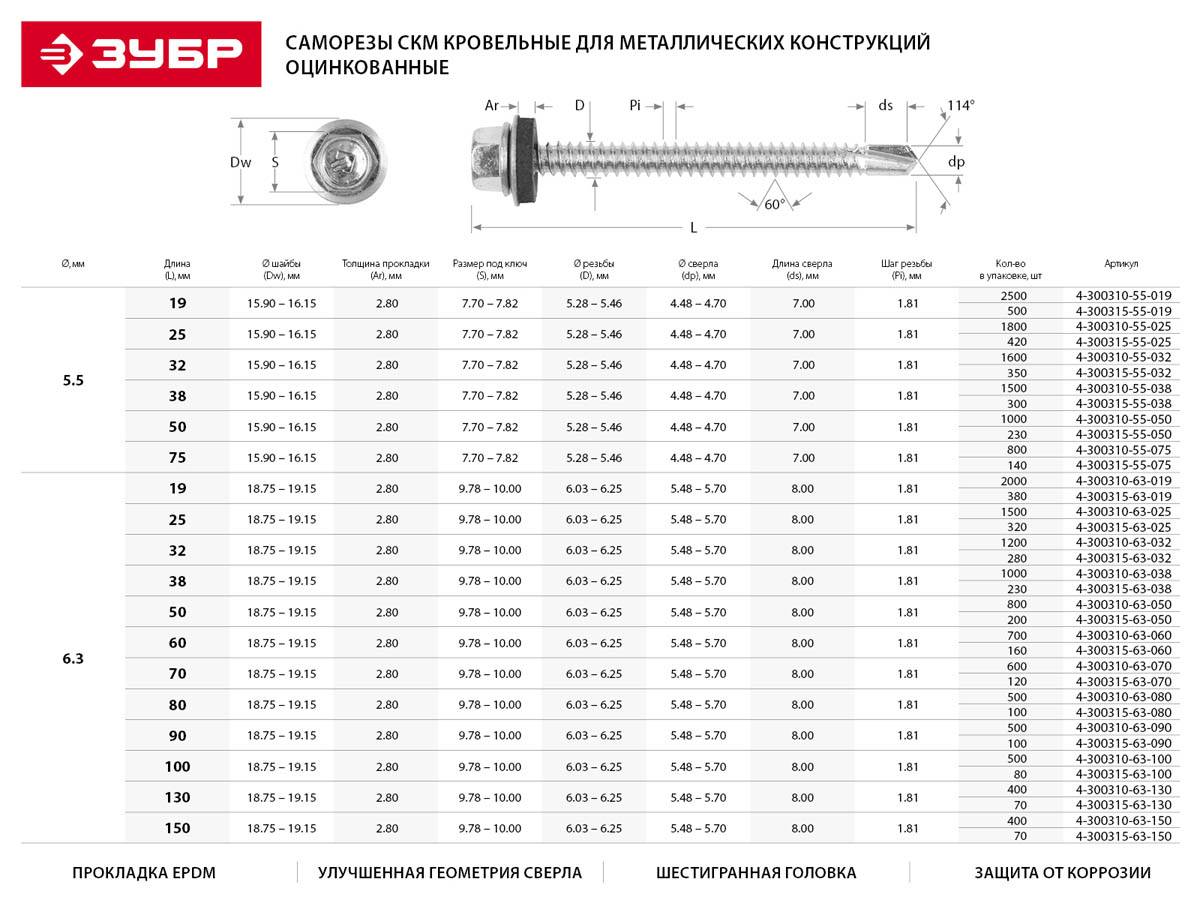

Размеры кровельных саморезов
Обозначение | L, длина, мм | P, шаг резьбы, мм | C, толщина фланца, мм | Df, диаметр фланца, мм | е, для справок, мм | K, высота головки, мм | S, размер под ключ, мм |
4,8х19 | 18-20 | 1,6 | 0,9 | 9,8-10,5 | 8,71 min | 3,8-4,3 | 7,78-8, |
4,8х25 | 24-26 | ||||||
4,8х32 | 31-33 | ||||||
4,8х38 | 37-39 | ||||||
4,8х50 | 49-51 | ||||||
5,5х25 | 24-26 | 1,8 | 1,0 | 10-11 | 5,25-5,4 | ||
5,5х32 | 31-33 | ||||||
5,5х38 | 37-39 | ||||||
5,5х50 | 49-51 | ||||||
6,3х25 | 24-26 | 11 min | 9,8-10 | ||||
6,3х32 | 31-33 | ||||||
6,3х38 | 37-39 | ||||||
Обозначение | D, Диаметр резьбы, мм | Dp, Диаметр сверла, мм | T, Длина сверла, мм | Dw, Диаметр шайбы, мм | Аг, Толщина резины, мм | А Толщина шайбы, мм | Масса 1000 шт, кг |
4,8х19 | 4,62-4,8 | 3,9 | 5,5-6,0 | 13,8-14,2 | 2,8-3,2 | 0,8-0,9 | 3,2 |
4,8х25 | 3,8 | ||||||
4,8х32 | 4,3 | ||||||
4,8х38 | 4,9 | ||||||
4,8х50 | 5,9 | ||||||
5,5х25 | 5,28-5,5 | 4,55-4,7 | 7,6-9,0 | 6,34 | |||
5,5х32 | 7,56 | ||||||
5,5х38 | 7,85 | ||||||
5,5х50 | 9,46 | ||||||
6,3х25 | 6,03-6,3 | 5,4-5,55 | 8,0-9,6 | 15,9-16,3 | 8,5 | ||
6,3х32 | 13,8-14,2 | 9,6 | |||||
6,3х38 | 10,4 |
При оптовой закупке крепежных изделий, помимо их конструктивных особенностей, имеет значение и вес метизов.
Сфера использования
Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.
На видео рассказывается, какие бывают размеры саморезов по дереву:
Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.
Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.
Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева
При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата
Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.
