Виды и технология монтажа вентилируемых фасадов

Достоинства вентфасада

• обеспечение воздушного зазора между облицовкой и наружной поверхностью стены;
• снижение теплопотерь;
• удаление конденсата через дренажные системы без повреждения слоя утеплителя;
• хорошая дополнительная звукоизоляция, регулировка стен;
• возможность скрыть видимые дефекты, неровности и изъяны поверхности стен;
• малый вес облицовочных панелей и самого каркаса фасадной системы;
• простой монтаж и простота ухода за панелями;
• отличный внешний вид, широкий выбор цветов, возможность имитации любого природного материала;
• возможность создания практически любого архитектурного проекта;
• его можно мыть и не нужно красить.

Также вам будет интересно узнать структуру декоративной штукатурки, о которой вы можете прочитать в этой статье.

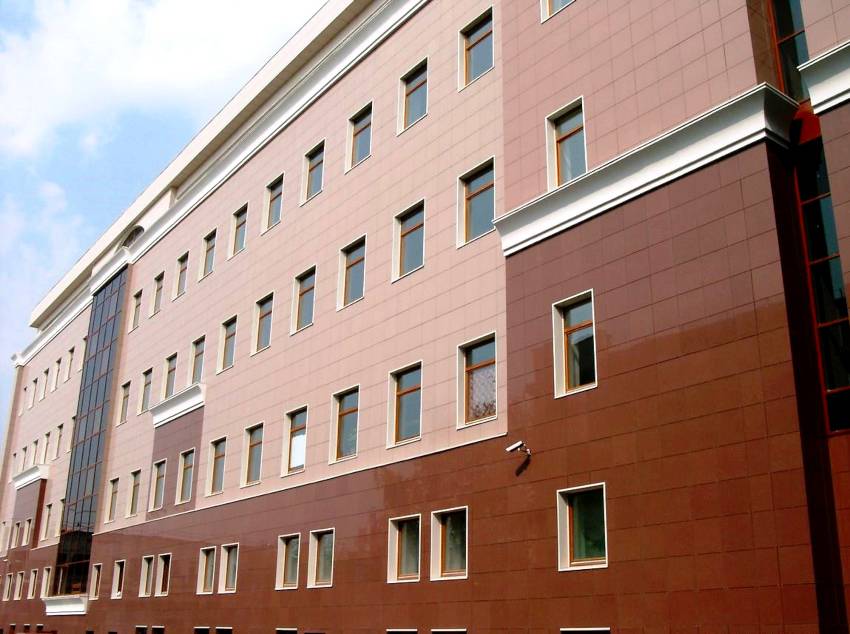

ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ КЕРАМОГРАНИТА

В отличие
от традиционной керамики, керамогранит специально создан для наружного
использования. Это материал, который благодаря высокой прочности и
морозоустойчивости прекрасно выдерживает влияние внешних факторов.

Вентилируемый фасад из керамогранита привлекательно выглядит и требует минимального ухода. Толщина плит
составляет до 12 мм.
Фиксация осуществляется с помощью анкеров, болтов или кляммеров.

Навесной Вентилируемый Фасад из Керамогранита

Облицовочные
элементы из керамогранита могут иметь различную форму. Также в одном фасаде
возможно комбинировать вертикальное и горизонтальное размещения панелей.

Конструктивные особенности основных узлов

Крепление кронштейна к несущей стене

С помощью кронштейнов основная часть каркаса навесного фасада – направляющие рейки – крепится к несущей стене. Вот почему к прочности данного узла предъявляются повышенные требования.Особенности данного узла следующие:

• Для закрепления кронштейна на несущей стене используется анкерный дюбель.
• При креплении в плотные стеновые ограждения (бетон, полнотелый кирпич и т.д.) рекомендуется применение анкерных дюбелей с металлической гильзой. Для рыхлых материалов, таких как ракушечник или саманный кирпич, предпочтительно использование пластиковых гильз.

Дюбель с металлической гильзой

• Между стеной и опорной частью кронштейна устанавливается паронитовая прокладка.
• В зависимости от типа фасадной системы все кронштейны либо крепятся по одной схеме, либо же делятся на несущие и опорные.
• Несущий кронштейн принимает как ветровую нагрузку, так и вертикальную, а опорный – только ветровую. Как правило, для фиксации опорного кронштейна необходим один анкер, а для несущего – два и более. Более подробно способ крепления описывает инструкция той фасадной системы, которую вы выберете для установки.

На фото в данной статье представлена типовая схема данного узла. Крепление кронштейна

Крепление направляющих планок к кронштейнам

Следующий по значимости узел – это узел крепления направляющих реек фасадной системы к кронштейнам. В качестве направляющих в навесных фасадах используются вертикальные и горизонтальные металлические профили. Шаг направляющих определяется габаритами и весом облицовочных материалов. К примеру, вентилируемый фасад из керамогранитных плиток монтируется на каркас с шагом, соответствующим размеру самой плитки – как правило, 600 мм. Вариант крепления направляющей Для крепления направляющей к кронштейну используются либо заклепки, либо (реже) – винтовые крепления. Для крепления чаще всего в кронштейне проделывается овальное отверстие – так направляющая получает относительную свободу при температурной деформации. Технологию сборки каркаса на кронштейнах вы можете изучить с помощью видео инструкций.

Оконные и дверные откосы

Оконные и дверные откосы представляют собой обрамление оконных и дверных проемов. Различают верхние и боковые откосы, в то время как нижний откос носит название водоотлива.Узел верхнего откоса навесного фасада является звеном, которое наряду с противопожарной отсечкой определяет общую пожарную безопасность всей конструкции.Для предотвращения попадания огня внутрь фасада при возгорании внутри помещения в узле откоса монтируется так называемый противопожарный короб:

• Противопожарный короб в разных фасадных системах может быть выполнен как единой конструкцией, так и в виде сборных элементов.
• Во внутреннюю полость противопожарного короба укладывается минеральная вата или вкладыш из другого негорючего материала.
• Противопожарный короб жестко крепится к стенам с помощью металлических анкеров.

Нижний узел – отлив – также должен быть спроектирован очень тщательно. Связано это с тем, что именно нижний узел обеспечивает доступ воздуха внутрь вентилируемого фасада. Чертеж узла водоотлива

Углы здания, цоколь и парапет

Внутренние и внешние углы навесного фасада, как правило, монтируются с использованием специальных угловых стоек и элементов облицовки. Если же подобные элементы отсутствуют, то угол, как правило, перекрывается металлическим нащельником. Цоколь и парапет представляют собой достаточно сложные для проектирования узлы навесного фасада. Связано это, в первую очередь, с необходимостью размещения на цоколе и парапете вытяжных и приточных отверстий. Цокольная часть фасада

https://youtube.com/watch?v=UHSfbmDlg1g

Противопожарная отсечка

Еще один узел, который следует упомянуть – это противопожарная отсечка:

• Противопожарная отсечка – это металлическая пластина (цельная или перфорированная), которая монтируется в зазоре фасада по периметру здания.
• Главная задача отсечки — предотвращение распространения горения ветрозащитной пленки внутри фасада.
• Отсечка устанавливается на кронштейны с помощью заклепок. Если используется цельнометаллическая отсечка, то она монтируется таким образом, чтобы не препятствовать свободной вентиляции фасада.

Схема установки отсечек в системе ALUCOM Несмотря на всю сложность при проектировке, основные узлы навесных вентилируемых фасадов разработаны таким образом, чтобы дать возможность собрать фасад своими руками. И пусть простой такую задачу не назовешь – но при должном уровне подготовки она вполне реализуема!

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.

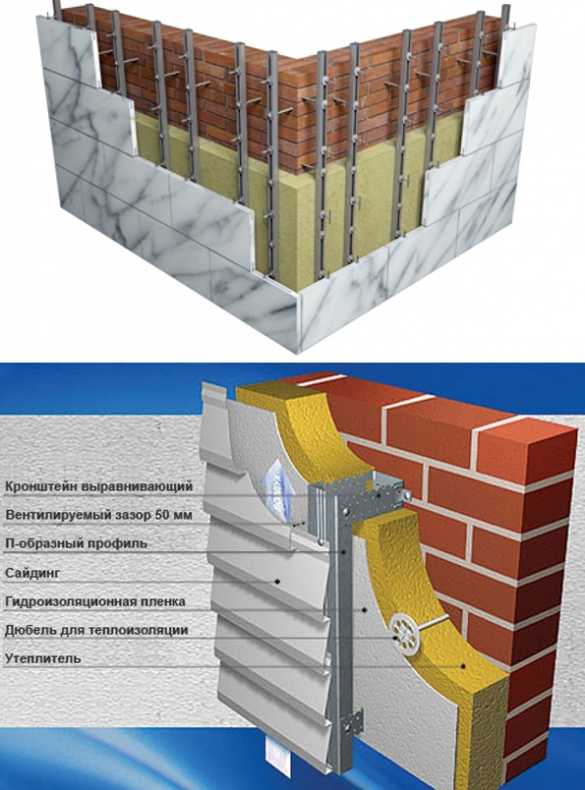

Схема вентилируемого фасада

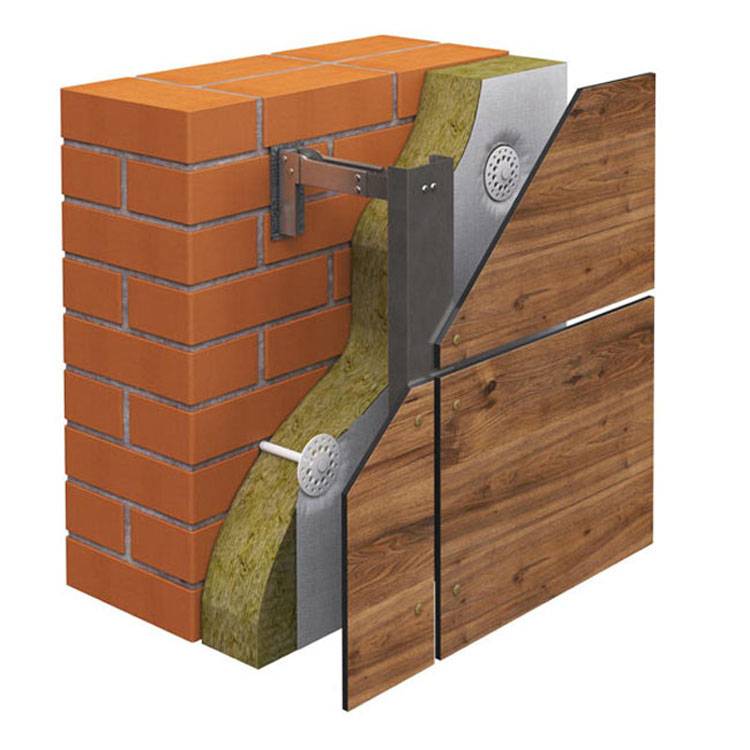

Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).

На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка – крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться “основной”.

Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.

• Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).

Примечание по деревянной обрешетке

Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска

Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм. Объясню, почему

Объясню, почему.

1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади.  А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.

2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:

• Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
• Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
• Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
• Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
• Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
• Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.

По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:

• из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
• как первая обрешетка закрепляется к стене;
• как вторая обрешетка закрепляется к первой;
• как крепится утеплитель (если он есть);
• как крепится супердиффузионная мембрана (если она есть);
• за счет чего образуется вентиляционный зазор в каждом конкретном случае.

Примечание. В данной статье я сознательно не привожу  подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.

Проектирование

В основные пункты проектирования входит:

1. Получение технического задания от заказчика;
2. Обработка полученных данных, составление графика проведения работ.
3. Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
4. Составление сметной документации для расчета договорной цены;
5. Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.

Чем отличается шпаклевка от штукатурки, описано по данной ссылке.

Инструмент и инвентарь

Наименование:	Технические характеристики:	Назначение:
Леса строительные	Высота и длина лесов – по паспорту. Нормативная нагрузка-200 кгс/м	Для монтажных работ на определенном уровне здания
Фасадный подъемник или люлька	Длина рабочего настила-4м. Грузоподъёмность-300кг. Высота подъёма до 150 м.	Для монтажных работ на определенном уровне здания
Лазерный нивелир	Точность измерения 0,1 мм/м	Измерение высот
Ватерпас	Длина 1500мм, точность измерения 0,5 мм/м.	Проверка горизонтальных плоскостей
Отвес, шнур	Масса отвеса не более 0,4 кг, длина 98м. Длина шнура – 5м, диаметр 3 мм.	Разграничение захваток, проверка вертикальности
Лазерный уровень	Точность измерения 0,1 мм/м	Проверка горизонтальных плоскостей
Перфоратор или дрель	Максимальный диаметр сверла (пробойника) 20 мм.	Сверление отверстий в стене
Рулетка стальная	Длина 20 м., Масса 0,35 кг	Измерение линейных размеров
Гайковерт ручной	Момент затяжки 12,5 кгс.м	Завинчивание/отвинчивание гаек, болтов
Отвертка с рычажным наконечником	Реверсивная рычажная	Завинчивание/отвинчивание винтов, болтов
Электродрель с насадками для завинчивания	Потребляемая мощность 800 Вт, максимальный диаметр сверления 20 мм.	Сверление отверстий и завинчивание винтов
Клепальный пистолет аккумуляторный	Сила заклепки 85кгс, рабочий ход 20мм, вес с аккумулятором 2,2 кг	Установка вытяжных заклепок
Клепальные клещи	Диаметр заклепок до 6мм	Установка заклепок
Сетка защитная на леса		Защита от падения предметов с высоты лесов

Как сделать крепление профнастила

Монтаж профилированного листа представляет собой его фиксацию к каркасу.

Оцинкованным саморезом с резиновой прокладкой крепится гофра с шагом 35 см. Саморезы для профнастила имеют резьбу и специальный наконечник в виде сверла. Производят их как правило из высокопрочной легированной углеродистой стали марки С1022 с финишным цинковым покрытием. Конструкция самореза с таким наконечником позволяет крепить их к каркасу без предварительного просверливания отверстий.

Так саморезы под профнастил диаметром 4,8 мм могут просверлить металл толщиной 2,5 мм.

Прорезиненные прокладки защищают полости строительного материала от влаги.

Листы укладываются всегда внахлест 5 см. При резке металла снимается заусенца, чтобы не порезаться.

По всему периметру дома (углы, двери, окна) фиксируются доборные элементы. Тогда строение получает завершенный и аккуратный внешний вид.

Внимание! Нельзя использовать пробойник и гвозди. Крепление профнастила саморезами

Крепление профнастила саморезами

Крепление профнастила саморезами

Технология монтажа вентилируемого фасада из керамогранита

Организация предварительных работ

Порядок проведения организационно-подготовительных работ утвержден законодательно, их необходимо провести для обеспечения безопасности рабочих и жильцов.

При организации работ по монтажу вентилируемого фасада из керамогранита следует:

• указать границы опасной зоны – 3 метра от стен здания;
• на указанном участке приготовить необходимые материалы и оборудование, а также определить место для сборочных работ. Если в качестве утеплителя используется минеральная вата, то следует приготовить строительные поддоны во избежание впитывания влаги от земли;
• в случае сложных погодных условий (сильного ветра либо низких температур) монтажные работы следует отложить.

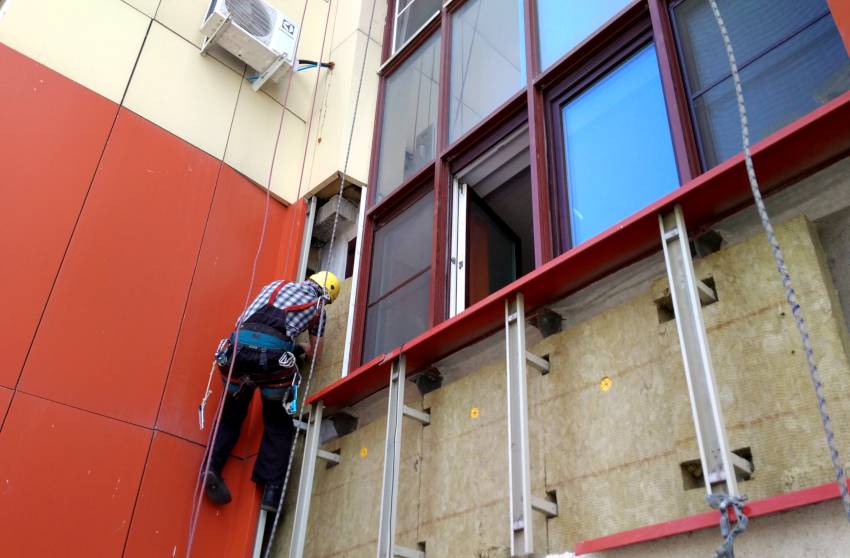

Этапы монтажа вентилируемых фасадов

Можно выделить следующие этапы монтажных работ:

1. Необходимо взять рабочий проект вентилируемого фасада и произвести тщательное обследование здания с помощью нивелира или отвеса для выявления отклонений по горизонтали и вертикали, после чего пометить изменения на чертежах для пересчета дополнительной высоты и соответственно расхода материала. Рекомендуется сделать на бумаге схематическую раскладку плитки по стене. Расчет количества плит керамогранита производят, исходя из общей площади стен, учитывая швы между плитками, а также расстояние на температурное расширение материалов.
2. Выполнение разметки для крепления кронштейнов – наносится согласно проекту строительства. Сначала размечают нижние горизонтальные линии, а также вертикальные боковые. Далее с помощью рулетки и лазерного уровня отмечаются места крепления кронштейнов.
3. Согласно разметке при помощи специальных пластиковых анкеров (со стальными или полиамидными сердечниками) выполняется монтирование кронштейнов:

• с помощью перфоратора сверлятся отверстия в стенах;
• в них укладываются паронитовые прокладки;
• производится установка несущих элементов (с помощью шуруповерта вкручиваются шурупы в анкеры).

Важно соблюдать сторону загиба согласно проекту, чтобы впоследствии не сместилась вертикальная ось. При монтаже кронштейнов необходимо подкладывать под них к стене терморазрывную пластину из паронита

Фиксация крепления осуществляется с помощью шайбы из алюминия

Шляпку анкера во избежание коррозии окрашивают краской

Фиксация крепления осуществляется с помощью шайбы из алюминия. Шляпку анкера во избежание коррозии окрашивают краской.

1. После закрепления кронштейнов производится укладка утеплителя. Для герметичной термоизоляции используется ветрозащитная пленка – при этом требуется, чтобы ее слои перекрывали друг друга не менее чем на 10 см. Необходимую форму утеплителю можно придать с помощью ножниц либо ножа. Монтаж утеплителя начинается с нижнего ряда, крепление осуществляется на цоколь или профиль, а дальше утепляющие плиты крепятся между собой, вплотную друг к другу в шахматном порядке. Между облицовкой и утеплителем должна быть воздушная прослойка от 50 мм.
2. Далее необходимо установить вертикальные направляющие профили:

• в выемки опорных кронштейнов вставляются профили и закрепляются при помощи заклепок. Необходимо предусмотреть температурное расширение материала – оставить в местах крепления зазоры;
• согласно требованиям противопожарной безопасности необходимо установить противопожарные отсечки.

1. Монтаж облицовки вентилируемого фасада осуществляется следующим образом:

установка фасадных кассет — проводится сборка и крепление к профилям кляммеров;

монтирование облицовочной керамогранитной плитки.

Облицовка фасада здания керамогранитной плиткой может осуществляться двумя способами:

• монтажом с видимыми швами — с помощью крепежных элементов – шурупов, заклепок, кляммеров. В навесном вентилируемом фасаде из керамогранита плитка крепится на профиль, окрашенный для максимальной незаметности швов в тон плитки;
• бесшовным способом – в этом случае плитка крепится «невидимым» методом с внутренней стороны. Механические методы подразумевают закрепление плитки с внутренней стороны фасада с помощью дюбелей или штифтов. Для небольшой плитки (60х60 и меньше) применяется метод приклеивания облицовочного материала с помощью специального клея на вертикальный профиль (в этом случае плитку можно будет демонтировать, только разбив). Существует также комбинированный метод крепления, сочетающий механическое крепление облицовочной плитки в двух точках и применение клея.

Бесшовное крепление обходится дороже видимого, поэтому иногда нижний слой облицовки выполняют с помощью «невидимого крепления», а для верхних этажей здания осуществляют отделку с помощью видимых швов – такая уловка позволит снизить расходы.

Общее понятие о вентилируемом фасаде и его разновидностях

Вентилируемый фасад – это характерный вид навесной конструкции, состоящей из облицовочной плитки, несущей металлоконструкции, которая ее удерживает, и слоя утеплителя.

Сегодня строительный рынок предоставляет нам широкий выбор видов навесных вентфасадов, более подробно можно узнать из материала о видах вентилируемых фасадов.

На рынке фасадных материалов, вентфасады занимают лидирующие позиции

Наиболее популярные из них:

• Вентилируемые фасады из HPL- панелей. Очень популярный вид отделки. Производят HPL-панели из спрессованного бумажно-слоистого пластика. Благодаря тому, что каждый слой выполняется с помощью прессовки под очень высоким давлением, панель становится очень прочной.
• Вентилируемые фасады из фиброцементных плит. Производятся из цемента, минеральных заполнителей и целлюлозы. Этот материал обеспечивает хорошую звуковую изоляцию, сохраняет тепло, а также придает фасаду современный вид.
• Вентилируемые фасады из терракотовых панелей. Для их производства используется специальным образом обработанная чистая терракота. Чаще всего применяется для отделки зданий премиум-класса.
• Вентилируемые фасады из металлокассет. Такой вариант облицовки считается одним из лучших. Материал является абсолютно негорючим.
• Вентилируемые фасадыиз натурального камня. Один из самых сложных и достаточно дорогих видов отделки. Наиболее приемлемым материалом является гранит, который крепится скрытым способом.
• Вентилируемые фасадыиз планкена. Планкен – это доска для отделки вентфасадов, для создания которой используется древесина различных пород – от лиственницы и ясеня до американского термодуба. Такой фасад выглядит достаточно эстетично, к тому же выполняется из экологически чистого материала. Гармонично смотрится в виде отделки загородных коттеджей.
• Вентилируемые фасады из медных панелей. Медь – очень пластичный и долговечный металл, фасады из медных панелей крайне прочные и устойчивые к различным видам повреждений. Благодаря этому они достаточно популярны в России.
• Вентилируемые фасады из стекла. Светопрозрачные системы являются очень популярными во всем мире. Фасады из стекла обладают высокими эксплуатационными характеристиками. При их производстве используется закаленное стекло повышенной прочности.
• Вентилируемые фасадыиз композитных панелей имеют многослойную структуру. Композитные панели состоят из гомогенного наполнителя, который находится между двумя алюминиевыми листами. Слои крепятся между собой сверхпрочным клеевым составом.
• Вентилируемые фасады из керамогранита. Керамогранит является одним из очень прочных, добротных и долговечных материалов. В высшей степени устойчив к воздействию атмосферных явлений, осадков и солнечных лучей.

Вентфасад можно монтировать как при капитальном строительстве, так и при реконструкции

Отличительные преимущества навесного вентилируемого фасада

Широкая популярность навесных вентилируемых фасадов для частного дома и многоэтажных зданий вызвана рядом отличительных преимуществ отделки. Установка системы выполняется быстро и просто. Поскольку при проведении работ отсутствуют мокрые процессы, отделка может производиться в любой период года. Защитно-декоративная конструкция преимущественно имеет небольшой вес, благодаря чему исключается создание дополнительной нагрузки на несущие элементы здания. Система вентилируемого фасада способствует продлению эксплуатационного периода службы сооружения, который в среднем составляет 50 лет.

Установка системы вентилируемого фасада выполняется быстро и может производиться в любой период года

В составе вентфасада присутствует изоляционная прослойка, которая способствует созданию благоприятного микроклимата внутри помещений, улучшая тепло- и звукоизоляционные характеристики несущих стен. Это одновременно приводит к снижению затрат на эксплуатацию объекта в части кондиционирования, вентиляции и отопления. Вентиляционный фасад обеспечивает надежную защиту металлических элементов здания от коррозии.

Другие достоинства и недостатки вентилируемого фасада

Для монтажа навесного вентилируемого фасада не требуется выполнения специальной подготовки стен. Достаточно устранить существенные дефекты поверхности, заделать видимые трещины. Выравнивание стен не производится, поскольку корректировка обычно осуществляется на стадии монтажа подсистемы. Технология вентилируемого фасада может использоваться как на вновь возведенных сооружениях, так и при выполнении реконструкции старых зданий с целью остановки их дальнейшего разрушения от воздействия влаги, ветровых нагрузок и других негативных факторов.

Стоит помнить, что ошибки в установке вентфасада становятся причиной снижения жаростойкости стен, антикоррозионной защиты и нарушения вентиляции

Фасад не нуждается в выполнении периодического ремонта за исключением замены декоративного слоя в результате его механического повреждения. Отделка отличается простотой ухода, предполагающего простое очищение поверхности под напором воды. Разнообразие цветовых и видовых вариантов предоставляет возможность оформить экстерьер здания в любом архитектурном направлении.

Следует помнить, что неправильная технология монтажа вентфасада может преимущества превратить в недостатки. Ошибки в установке становятся причиной снижения антикоррозионной защиты, нарушения вентиляции и жаростойкости стен. Неправильно организованная подсистема может привести к возникновению свиста при сильном ветре.

При выполнении работ особое внимание уделяется правильности крепления, прочности и надежности крепежных элементов, ширине шага системы. Технические характеристики здания и безопасность для окружающих будут зависеть от подобранных материалов, которые должны соответствовать главным параметрам конструкции
