Как сделать вентиляцию приточную, вытяжную

Схема управления

Все составляющие элементы приточно-вытяжной установки должны быть правильно интегрированы в систему работы установки, и выполнять свои функции в должном объеме. Задачу управления работой всех компонентов решает автоматизированная система управления технологическим процессом. В комплект установки включены датчики, анализируя их данные, система управления корректирует работу нужных элементов. Система управления позволяет плавно и грамотно выполнять цели и задачи приточно-вытяжной установки, решая сложные проблемы взаимодействия всех элементов установки между собой.

Пульт управления вентиляциейНесмотря на сложность системы управления технологическим процессом, развитие технологий позволяет предоставить обычному человеку пульт управления от установки в таком виде, чтобы с первого прикосновения было понятно и приятно пользоваться установкой на всем протяжении ее службы.

Пример. Расчет эффективности рекуперации тепла:Расчет эффективности применения рекуперативного теплообменника в сравнении с использованием только электрического или только водяного нагревателя.

Рассмотрим систему вентиляции, с расходом 500 м3/ч. Расчеты будут проводиться для отопительного периода в г. Москва. Из СНиПа 23-01-99 «Строительная климатологи и геофизика» известно, что продолжительность периода со средней суточной температурой воздуха ниже +8°С составляет 214 суток, средняя температура периода со среднесуточной температурой ниже +8°С составляет -3,1°С.

Рассчитаем необходимую среднюю тепловую мощность: Для того, чтобы нагреть воздух с улицы до комфортной температуры в 20°С, потребуется:

N = G * C_p * ρ_(в-ха) * (t_вн-t_ср )= 500/3600 * 1,005 * 1,247 * = 4,021 кВт

Данное количество теплоты за единицу времени можно передать приточному воздуху несколькими способами:

1. Нагрев приточного воздуха электрическим нагревателем;
2. Нагрев приточного теплоносителя удаляемым через рекуператор, с дополнительным нагревом электрическим нагревателем;
3. Нагрев уличного воздуха в водяном теплообменном аппарате и др.

Расчет 1: Теплоту к приточному воздуху передаем посредством электрического нагревателя. Стоимость электроэнергии в г. Москва S=5,2 руб/(кВт*ч). Вентиляция работает круглосуточно, на протяжении 214 суток отопительного периода, сумма денежных средств, в этом случае будет равна:Ц₁=S * 24 * N * n = 5,2 * 24 * 4,021 * 214 =107 389,6 руб/(отоп.период)

Расчет 2: Современные рекуператоры осуществляют передачу теплоты с высокой эффективностью. Пусть рекуператор нагрел воздух на 60% от требуемой теплоты в единицу времени. Тогда электрическому нагревателю необходимо затратить следующее количество мощности:N_{(эл.нагр)} = Q – Q_рек = 4,021 – 0,6 * 4,021 = 1,61 кВт

При условии, что вентиляция будет работать на всем промежутке отопительного периода, получаем сумму за электроэнергию:Ц₂ = S * 24 * N_{(эл.нагр)} * n = 5,2 * 24 * 1,61 * 214 = 42 998,6 руб/(отоп.период) Расчет 3: Для нагрева уличного воздуха используется водяной нагреватель. Ориентировочная стоимость тепла от технической горячей воды за 1 гкал в городе Москва:S_г.в .= 1500 руб./гкал.  Ккал=4,184 кДжДля нагрева нам потребуется следующее количество тепла:Q_(г.в.)  =  N  *  214  *  24  *  3600 / (4,184 * 106)= 4,021  * 214 * 24 * 3600 / (4,184 * 106) = 17,75 ГкалВ работе вентиляции и теплообменного аппарата на всем холодном периоде года сумма денежных средств за теплоту технической воды:Ц₃ = S_(г.в.)  *  Q_(г.в.) = 1500 * 17,75 = 26 625 руб/(отоп.период)

Результаты расчетов затрат на подогрев приточного воздуха за отопительный период года:

Электрический нагреватель	Электрический нагреватель+ рекуператор	Водяной нагреватель
107 389,6 руб	42 998,6 руб	26 625 руб

Из приведенных расчетов видно, что самый экономичный вариант это использование контура горячей технической воды. Помимо этого сумма денежных средств, необходимая для нагрева приточного воздуха значительно снижается при использовании рекуперативного теплообменника в системе приточно-вытяжной вентиляции в сравнении с использованием электрического нагревателя.В заключении хотелось бы отметить, что применение в системах вентиляции установок с рекуперацией или рециркуляцией позволяет использовать энергию удаляемого воздуха, что позволяет снижать затраты энергии на нагрев приточного воздуха, следовательно снижаются денежные расходы на эксплуатацию системы вентиляции. Использование теплоты удаляемого воздуха является современной энергосберегающей технологией и позволяет приблизиться к модели «умного дома», в котором максимально полно и полезно используется любой доступный вид энергии.

Получить бесплатную консультацию инженера по вентиляции с рекуперацией

Получить!

Принципы, на которых работает вентиляция

Есть два типа вентиляции: естественная и принудительная. Всегда необходимо стремится к созданию естественной вентиляции, так как она не создает дополнительный шум и не зависит от наличия электроэнергии. Принудительную вентиляцию с помощью электромеханических вентиляторов используют в тех случаях, когда не удается организовать естественную вентиляцию. В основном, вентилятор устанавливается на выходе воздуха, например, в вытяжном вентиляционном канале. Таким образом можно усилить проветривание какай-то конкретной комнаты, например, туалета или ванной. В качестве второго варианта — можно установить приточный клапан с функцией нагнетания воздуха. В этом случае в помещении при закрытых окнах и дверях будет создаваться избыточное давление воздуха, и он будет равномерно уходить через все вытяжные вентиляционные каналы.

Есть три основных пункта, с помощью которых возможно организовать естественную вентиляцию внутри квартиры или дома.

Разность давления внутри помещения и на улице. Разность давления достигается тем, что точка всасывания воздуха и точка выхода воздуха находятся на разных высотах. Поэтому атмосферное давление в этих точках будет разное. В более высокой точке давление будет меньше. А воздух всегда стремиться перемещаться из области высоко давления в область низкого давления.

Если здание не является герметичным, то за счёт этой разницы давлений возникает поток холодного воздуха, направленный внутрь, а тёплый воздух вытесняется (всплывает) и выходит наружу (могут быть предусмотрены специальные вытяжные вентиляционные каналы). Движущая сила тяги определяется перепадом средних высот входа и удаления воздуха. Так обеспечивается работа вытяжной вентиляции с естественным побуждением.Википедия

Таким образом, чем больше разность высот между точками входа и удаления воздуха, тем сильнее будет тяга.

Разница температуры внутри помещения и на улице. Теплый воздух менее плотный, чем холодный воздух. Соответственно теплый воздух более лёгкий и поэтому он стремиться подняться вверх. Поэтому естественная вентиляция более эффективна в зимнее время, когда на улице отрицательная температура, а в помещении положительная. В летний период, наоборот, естественная вентиляция работает недостаточно эффективно или вообще не работает. Но проблем это не создает, так как летом часто открыты окна и проветривание помещения осуществляется через них.

Также необходимо понимать, что охлаждение воздуха внутри помещения с помощью кондиционеров сильно ухудшает естественную вентиляцию. Поэтому во время использования кондиционеров необходимо чаще проветривать помещение через окна или воспользоваться принудительной вентиляцией.

Отсутствие герметичности вентилируемого помещения. Если помещение практически герметично, то вентиляция не будет работать, даже принудительная. В таком случае при включении вытяжки в помещении будет создаваться разрежение воздуха и воздух начнет засасываться в помещение из других вытяжных вентиляционных каналов. Например, включили вытяжку в кухне, а приток воздуха пойдет из вентиляционного канала в туалете со всеми сопутствующими запахами.

 Для правильной работы вентиляции требуется входное и выходное отверстие. Если из помещения выходит определённый объем воздуха, то и зайти в помещение должен точно такой же объем воздуха. В основном при строительстве домов делают вентиляционные шахты, но не делают специальных приточных отверстий. Подразумевается, что воздух будет поступать в помещение через различные неплотности в окнах и дверях.

В некоторых случаях плохая работа вытяжки в квартире или доме может быть связана не с тем, что забит вентиляционный канал или что не хватает мощности вентилятора, а с тем, что отсутствует приток свежего воздуха в помещение.

 Поэтому для улучшения работы вытяжки организуют приточные отверстия в наружных стенах помещения и устанавливают в них специальные клапаны.

Вентиляция и теплосбережение

Эффективная и правильно работающая вентиляция обеспечивает помещения дома свежим воздухом. Однако зимой в морозную погоду ощутимо возрастают теплопотери: теплый воздух уходит через систему вентиляции, а ему на смену поступает свежий, но холодный воздух с улицы. Тепло в буквальном смысле улетает в трубу. Это увеличивает расходы на отопление. Разумеется, можно перекрыть вентиляционные каналы и уменьшить интенсивность воздухообмена через вентиляцию. Тепло будет расходоваться экономнее, но ценой ухудшения атмосферы в доме: в помещении начнет накапливаться углекислый газ, запахи и водяной пар.

Решение этой проблемы существует: в систему вентиляции устанавливаются рекуператоры. Рекуператор — это специальный теплообменник, через который проходят потоки входящего и выходящего воздуха. Потоки отделены друг от друга специальными стенками, благодаря чему они не смешиваются, но обмениваются тепловой энергией. Для повышения скорости и эффективности теплообмена стенки каналов снабжаются ребрами, а форма каналов усложняется, чтобы увеличить длину пути потока воздуха. Теплый воздух, выходящий из помещения, остывает и нагревает поступающий с улицы свежий воздух. Такой теплообмен значительно уменьшает тепловые потери дома через вентиляцию.

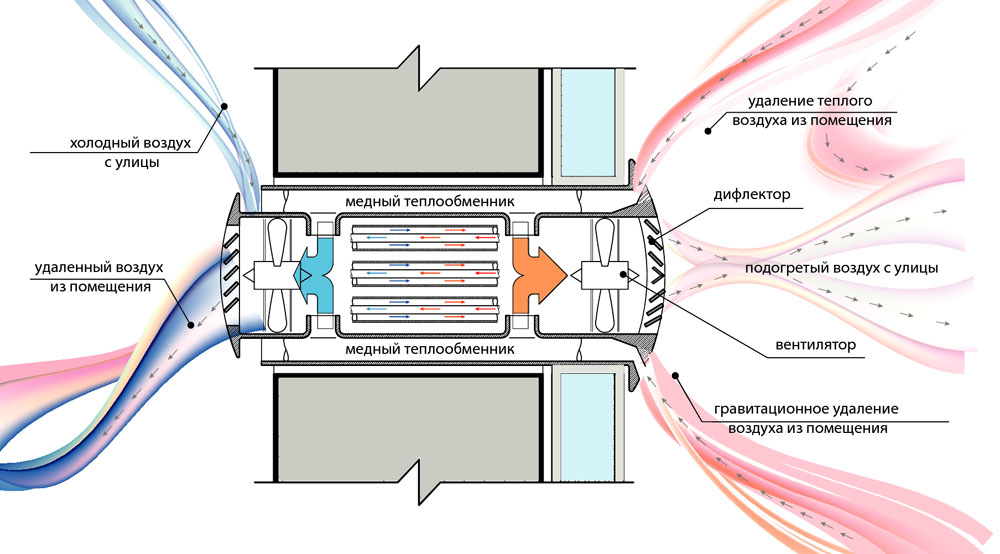

Схема работы компактного рекуператора

Существуют компактные рекуператоры, монтируемые в наружную стену дома, например, Marley MEnV-180. Для его установки в наружной стене дома прорезается круглое отверстие диаметром 180 мм. Производительность вентилятора ступенчато регулируется от 16 до 37 м³/час, потребляемая электрическая мощность при этом составляет всего 3–7 Вт, КПД достигает 85%.

Такие рекуператоры, как и бризеры, работают только на одно помещение и поэтому в каждой комнате должно быть смонтировано отдельное устройство. Чтобы решить задачу эффективной и экономной вентиляции сразу для всего дома, нужно использовать централизованную вентиляцию.

Разновидности вентиляционных систем для частного дома

Герметичность строения, при всех достоинствах – сохранении тепла, отсутствии вредных веществ снаружи, поддержка микроклимата – имеет недостатки. В первую очередь это измененный газовый состав воздуха: недостаток кислорода, избыток углекислого газа, неприятные запахи кухни и санузла. Кроме того, сохранение микроклимата способствует развитию повышенной влажности и, как следствие, риск появления грибка, плесени. Таким образом, естественная или принудительная вентиляция – обязательное условие комфортного проживания в частном доме.

Естественная вентиляция

Как уже говорилось, естественная вентиляция – через щели и микропоры в строительных конструкциях, окна и двери, вентиляционные отдушины и трубы – может быть недостаточной. Схема движения воздуха в доме показана на иллюстрации, причем расположение вытяжных труб сверху (на крыше) обусловлено природным движением теплого воздуха вверх.

Однако данная схема осуществима только при условии поступления холодного (относительно) воздуха через окна и двери, вентиляционные отдушины (рисунок справа), а также микроотверстия в стенах. Следует отметить, что при разработке проекта частного дома устройство вентиляции (схема) обязательно включает вытяжные каналы и трубы, должны присутствовать вентиляционные щели в дверях (под дверным полотном), сами каналы вывода использованного воздуха наружу должны проходить правильно – снизу вверх. Если в доме присутствуют такие отопительные приборы, как камины или печи с открытым огнем, для них вывод воздуха и дыма устраиваются отдельно. То же касается газового или твердотопливного котла.

Принудительная вентиляция

Для более эффективного воздухообмена в помещениях устраивается приточно-вытяжная вентиляция принудительного типа. От естественной она отличается использованием механических устройств (вентиляторов), направляющих движение воздуха в нужную сторону. Обычно такие системы монтируются в помещениях с повышенной влажностью и обилием запахов (санузел, кухня, подвал, мастерские, гараж) и имеют отдельные вентиляционные каналы.

Ниже приведены схемы устройства вентиляции с верхним и нижним расположением базового блока.

При этом система может быть приточно-вытяжной или только вытяжной. В первом случае и забор воздуха из внешней среды, и его удаление из дома осуществляется с принуждением, во втором – принудительно воздух только удаляется, его поступление идет по естественным каналам.

Проектирование систем вентиляции обязательно включает блок (блоки) ППВВ (приточно-принудительной и вытяжной вентиляции), дополняемых рекуператорами, фильтрами и другими устройствами для подготовки поставляемого в дом воздуха. Под рекуператором понимается камера, в которой теплый удаляемый из дома газ отдает свою энергию холодному уличному (смешивание газовых сред не происходит), в зимнее время использование рекуператора позволяет сэкономить до 25% энергии на отопление жилья. Фильтры первичной и тонкой очистки удаляют из воздуха различные пылевые и растительные взвеси, помогают избежать аллергических реакций и вдыхания загрязненного воздуха. Также газовая среда может увлажняться, подогреваться или остуживаться до получения оптимального температурно-влажностного режима в помещениях. На схеме ниже показан принцип работы блока ППВВ.

В данной схеме байпас – это обходной (мимо рекуператора) путь движение холодного воздуха в зимнее время. Он используется для разделения потока с тем, чтобы конденсат в рекуператоре не замерзал из-за чрезмерно низкой температуры снаружи.

Калорифер – устройство для нагрева воздушных масс, поставляемых в помещения.

Проектируемые последние годы системы принудительной вентиляции часто имеют грунтовый теплообменник. При этом труба, по которой воздух попадает в дом, прокладывается в грунте на глубине 1,5…2 м (ниже уровня промерзания почв), воздухоприемник же расположен выше уровня земли. Благодаря такому решению в холодное время года воздух подогревается теплом земли, в летнее – остывает в процессе доставки в жилье, что обеспечивает дополнительную экономию энергии (также до 25%).

Смешанная система

В крупных домах (два и более этажей), постройках по технологии «изодом» или «термодом» часто применяют смешанный тип вентиляционных систем – частично помещения обслуживаются естественным путем, частично – с использованием техники.

Что такое вентиляция?

Как часто мы проветриваем комнату? Ответ должен быть максимально честным: 1–2 раза в день, если не забыли открыть окно. А ночью сколько раз? Риторический вопрос.

Согласно санитарно-гигиеническим нормам общая масса воздуха в комнате, где постоянно находятся люди, должна полностью обновляться каждые 2 часа.

Под обычной вентиляцией понимают процесс обмена воздушных масс между замкнутым пространством и окружающей средой. Этот молекулярно-кинетический процесс предоставляет возможность удаления излишков теплоты и влаги с помощью фильтрационной системы.

Вентиляция также обеспечивает соответствие воздуха в помещении санитарно-гигиеническим требованиям, что накладывает собственные технологические ограничения на оборудование, которое будет генерировать этот процесс.

Вентиляционная подсистема – совокупность технологических устройств и механизмов для забора, отвода, перемещения и очистки воздуха. Она является частью комплексной системы коммуникаций помещений и зданий.

Рекомендуем не сопоставлять понятия вентиляции и кондиционирование – очень схожие категории, которые имеют ряд отличий.

1. Основная идея. Кондиционирование обеспечивает поддержку определённых параметров воздуха в замкнутом пространстве, а именно температуру, влажность, степень ионизации частиц и тому подобное. Вентиляция же производит управляемую замену всего объёма воздуха через приток и отвод.
2. Главная особенность. Система кондиционирования работает с воздухом, который находится в помещении и сам приток свежего воздуха может вообще отсутствовать. Система вентилирования всегда работает на границе замкнутого пространства и окружающей среды посредством обмена.
3. Средства и методы. В отличие от вентиляции в упрощённом виде кондиционирование являет собой модульную схему из нескольких блоков, которая обрабатывает небольшую часть воздуха и таким образом поддерживает санитарно-гигиенические параметры воздуха в указанном диапазоне.

Система вентиляции в доме может быть расширена до любого необходимого масштаба и обеспечивает, в случае аварийной ситуации в помещении, довольно быструю замену всего объёма воздушной массы. Что происходит с помощью мощных вентиляторов, нагревателей, фильтров и разветвлённой системы трубопроводов.

Вам может быть интересна информация от обустройстве вентиляционного трубопровода из пластиковых воздуховодов, рассмотренная в другой нашей статье.

Кроме основной функции, вентиляционные системы могут являться частью интерьера в промышленном стиле, который применяется для офисных и торговых помещений, развлекательных заведений

Выделяют несколько классов вентиляции, которые можно разделить относительно способа генерации давления, распространения, архитектуры и назначения.

Искусственное нагнетание воздуха в системе производится с помощью нагнетательных установок — вентиляторов, воздуходувок. Увеличив давление в системе трубопроводов, можно перемещать газовоздушную смесь на большие расстояния и в значительном объёме.

Это характерно для промышленных объектов, производственных помещений и общественных объектов с центральной системой вентилирования.

Генерация давления воздуха в системе может быть нескольких типов: искусственная, естественная или комбинированная. Часто применяется комбинированный метод

Рассматривают системы вентиляции местные (локальные) и центральные. Локальные системы вентиляции — “точечные” узконаправленные решения для конкретных помещений, где необходимо строгое соответствие стандартам.

Центральное вентилирование предоставляет возможность создать регулярный обмен воздуха для значительного количества одинаковых по назначению помещений.

И последний класс систем: приточные, вытяжные и комбинированные. Приточно-вытяжные системы вентиляции обеспечивают одновременный приток и вытяжку воздуха в пространстве. Это наиболее распространённая подгруппа систем вентилирования.

Такие конструкции обеспечивают лёгкое масштабирование и обслуживание для самых разнообразных помещений промышленного, офисного и жилого типа.

Требования

По стандартам СНиП, вентиляция в квартире должна отвечать нескольким требованиям:

• должен происходить постоянный приток свежего воздуха, а отработанный должен выходить наружу;
• монтируемая система должна удалять пыль, загазованность, грязь;
• должен соблюдаться уровень влажности в помещении, которая гарантирует нормальное самочувствие жильцов.

Самая мощная вентиляция должна быть установлена на кухнекак сделать вытяжную вентиляцию Важно При неисправности вентиляции в её коробах скапливается грязь. Необходимо ежемесячно проверять и прочищать конструкцию во избежание поступления плохого воздуха в квартиру

Требования к вентиляции:

• воздух в квартире должен меняться с периодичностью 1–2 часа;
• на 1 кв. м помещения должно приходиться 3 куб. м воздуха;
• на человека этот показатель составляет 30 куб. м воздуха в час.

Капремонт или замена?

Приточный клапан, монтируемый в сквозное отверстие в наружной стене здания

Перепланировка, выполненная соседом сверху, или банальное засорение спутникового воздуховода (после длительной эксплуатации из него извлекают килограммы сажи, куски бетона…) часто приводит к тому, что вытяжной воздух из квартиры не удаляется вовсе. Пламя свечи перед вентрешетками даже не колышется. Чтобы реанимировать вентсистему, достаточно бывает обратиться в управляющую компанию, специалисты которой помогут выяснить и устранить причину отсутствия тяги. Впрочем, помощи можно и не дождаться…

Если терпеть затхлый воздух в своем доме вы не в силах, есть вариант организовать индивидуальную систему вытяжной вентиляции квартиры, сбрасывающую отработанный воздух из кухни и санузла непосредственно на улицу, а на существующие вытяжные вентиляционные отверстия в этих помещениях просто поставить заглушки.

Приточная установка для одной комнаты в интерьере

Такая система может работать в постоянном режиме или же «по требованию» (например, включаться по сигналу от датчиков влажности или датчиков качества воздуха в квартире). Узкое место подобных установок — обмерзание вытяжных отверстий на улице в лютые холода. Однако большую часть года они функционируют без проблем — было бы в доме электричество.

Первым делом для нормальной работы системы необходим доступ свежего воздуха с улицы в жилые помещения — спальню, гостиную. Если в комнатах старые деревянные окна, никакого специального оборудования не потребуется. Если же установлены пластиковые окна с герметичным притвором, то приток воздуха в жилые комнаты, скорее всего, придется организовать. Например, с помощью уже упомянутых выше приточных клапанов, монтируемых в сквозные отверстия в наружных стенах.

Вытяжку воздуха из кухни часто устраивают с помощью настенного центробежного вытяжного вентилятора, накладываемого на сквозное отверстие, прорезанное в наружной стене дома. Со стороны фасада дома отверстие замыкается вытяжной вентрешеткой.

Центробежный настенный вентилятор для кухни должен иметь встроенный обратный клапан, дабы не допустить притока холодного воздуха в помещение с улицы, когда он выключен. Пример: вентиляторы серии ЦФ (Vents). В южных регионах применяют также осевые вытяжные вентиляторы с автоматическими жалюзи, монтируемые в сквозное отверстие диаметром 100–150 мм в оконном остеклении. Подобные устройства поставляются на российский рынок под торговыми марками Vortice, Sylavent, O. ERRE, Xpelair, Ductex и другими.

Для вытяжки воздуха из ванной и туалета — помещений, которые обычно не соприкасаются с наружными стенами дома, потребуется влагозащищенный канальный вентилятор производительностью примерно 80–150 м3/ч: ставят его обычно в санузле, за подшивным потолком. Влажный воздух из ванной и туалета выкачивается с его помощью на улицу по воздуховоду — влагостойкому и шумоизолированному. Прокладывать такой воздуховод приходится через жилые комнаты, по кратчайшему пути к ближайшей наружной стене, в пространстве за подшивным потоком, или же в пустотах декоративного понижения потолка по периметру помещения. Воздухозабор в санузле и выпуск воздуховода на улице закрывают вентрешетками.

Для санузлов в квартире логично покупать центробежный вентилятор с пониженным уровнем шума (32–36 дБ (А)), приспособленный для долговременной работы (ресурс — не менее 30 000–40 000 часов).

Приточная установка для одной комнаты Marta

Можно порекомендовать VKP-mini (Vents) производительностью от 80 до 176 м3/ч. К впускным патрубкам этого устройства могут подключаться до 4 коротких воздуховодов, выпускной патрубок — всего один. Долговечные модели канальных вентиляторов из полимерных материалов, которым нипочем долго­временный контакт с влажным загрязненным воздухом, выпускают Vortice (модельный ряд Lineo), Cata (SMT), Panasonic (FV-12NS1), Shuft и другие.

Среди производителей воздуховодов отметим компании DEC, Diaflex, Sodiamex. Качественные приточные и вытяжные вентрешетки в широком ассортименте есть у компаний Trox, Systemair, Halton, Swegon, IMP Klima, «Арктос».

Виды схем приточно-вытяжной вентиляции

1. Прямоточная ПВВ.

При монтаже используются две установки — приточная и вытяжная. Блок приточный подает свежий воздух с фасада дома через решетку. Затем выполняется очистка воздуха, и он попадает в нагреватель. Нагреватель монтируется совместно с рабочим газовым котлом.

Воздух подается по воздуховодам в нужные помещения дома, а блок вытяжной удаляет «грязный» воздух через вентканалы наружу из здания.

Плюсы:

оборудование компактное, минимальное опускание потолков.

Минусы:

дополнительные нагрузки при работе газового котла.

1. ПВВ с рекуперацией тепла.

Используется установка приточно-вытяжная плюс секция рекуперации. Приточная установка подает наружный воздух, он нагревается в рекуператоре за счет воздуха вытяжки. Таким образом удаляемый воздух прогревает поступающий снаружи воздух. Рекуператор может прогреть воздух примерно до 7-8 градусов (при зимней температуре около -20 градусов). Далее для прогрева воздуха до +22 градусов используется дополнительно электрокалорифер.

Оборудование имеет довольно большие габариты, поэтому его монтаж лучше выполнить в цокольном этаже или в гараже.

Такая система вентиляции используется в промышленных зданиях большой площади и большим количеством находящихся человек одновременно в течение рабочей смены.

Приточно-вытяжная система

Вся подача и отвод воздуха по такой системе происходит принудительно. Она считается самой оптимальной. Устройство устанавливают в подсобном помещении, которое соединяется с каналами для вентиляций металлическими хомутами. В углах, напротив, отмечают места для поступления воздуха, туда устанавливается патрубок. Отверстия закрывают решетками, внутри монтируется обратный клапан.

Воздуховоды принято монтировать над подвесными потолками. Вентиляционные трубы применяют из пластика или алюминия, закрепляя их, делают разводки во все комнаты. После этого закрывают вентиляционный канал решетками.

Комбинированная система устанавливается там, где загрязнения не удаляются приточным потоком воздуха. Помещения с большим загрязнением воздуха санузлы, кухни оборудуются вытяжками или вентиляторами, подсоединёнными к системе естественной подачи.

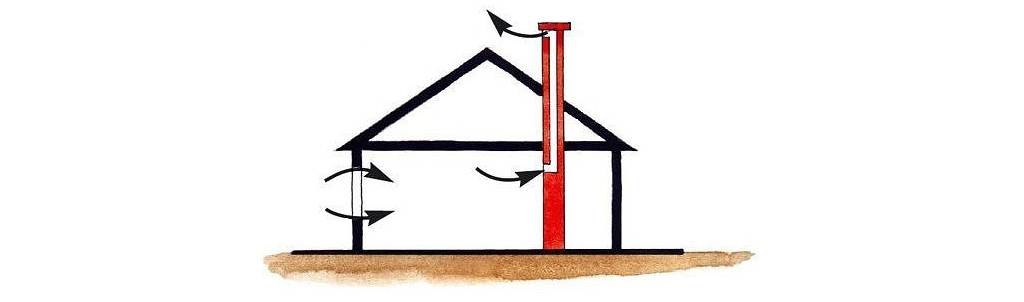

Стрелками обозначено направление движения воздуха внутри дома при естественной вентиляции

Расчет толщины стен

Стены должны быть теплыми! Что такое теплые? Это по теплопроводности опережающие СНиП! Для начала нужно разобраться какими они должны быть в соответствии со СНиПом. Это не так сложно, как кажется на первый взгляд.

Первым делом возникает вопрос: «а сколько дней в году длиться отопительный сезон?», может нам вообще ничего отапливать не надо и живем мы в Индии. Однако суровые реальности подсказывают, что из 365 дней 202 температура воздуха ≤ 8 °C. Но это в моей Липецкой области, а в вашей наверняка другие цифры. Какие? На этот вопрос вам ответит СНиП 23-01-99. В нем ищем таблицу №1 в ней ищем 11 столбик и свой населенный пункт. Цифра на пересечении и есть количество дней где температура ниже 8 градусов.

Зачем все это было нужно? Для того чтобы открыть СНиП 23-02-2003, найти в нем формулу, и определить градусо-сутки отопительного периода. Величина показывает температурную разницу наружного и внутреннего воздуха, то есть «на сколько нагревать». Умноженную на количество этих суток, то есть «сколько суток нагревать»

Ну узнали. Толк-то от этого какой? А такой! На Данном этапе мы получаем какую-то цифру, в моем случае получилась 5050. По этой цифре, того же самого СНиПа в таблице 4 ищем чему равно нормируемое значение сопротивление теплопередаче стен (3-й столбик). Получается что-то между 2,8-3,5 путем интерполяции находим точное значение (если надо и интересно) или берем максимальное. У меня получилось 3,2°С/Вт.

Теперь, чтобы посчитать толщину стены, нам необходимо воспользоваться формулой R = s / λ (м2•°С/Вт). Где R — сопротивление теплопередаче, s — толщина стены (м), а λ — теплопроводность. Теперь представим, что мы решили построить свою стену из газосиликатных блоков, полностью. В моем случае это блоки Липецкого силикатного завода. Нужно узнать коэффициент теплопроводности. Для этого идем на сайт производителя вашего материала, находим свой материал и смотрим описания характеристик. В моем случае это блоки из ячеистого бетона и коэффициент теплопроводности равен 0,10-0,14. Возьмем 0,14 (влажность и все такое). По вышеуказанной формуле нам нужно найти S. S = R * λ, то есть S = 3,2 * 0,14 = 0,45 м.

Хорошая получилась стена. И дорогая. Наверное есть способ сэкономить. Что если мы возьмем блок толщиной 20 см и сделаем из него стену. Получим сопротивление теплопередачи у такой стены равное 1,43 (м2•°С/Вт), а в нашем регионе 3,2 (м2•°С/Вт). Маловато будет! А что если мы сделаем многослойную стену и снаружи стены используем пенопласт, а лучше минеральную вату, потому как они с примерно одинаковыми коэффициентами теплопроводности, но минвата экологически чище и не горит к томуже. Да и мышки ее как-то не жалуют. Нам осталось добрать теплопередачи. 3,2 — 1,43 = 1,77 (м2•°С/Вт). Теперь тут опять все просто. Так как стена у меня трехслойная и снаружи еще обложена кирпичом, то нужно подобрать утеплитель который лучше всего подходит для этого дела. Я выбрал ROCKWOOL КАВИТИ БАТТС максимально обозначенная теплопроводность у него λ = 0,041 Вт/(м·К) по ней и посчитал, S = 1.77 * 0.041 = 0.072. У меня получилась стена из газосиликатного блока 20 см и 7 см каменной ваты. Согласитесь лучше чем 45 см газосиликата? А может плюнуть на все и сделать каркасник с утеплителем? Можно))) в Канаде и многих европейских странах все так и делают. Но мы то русские! Поэтому обложим все это хозяйство облицовочным кирпичом, и будет у нас красиво и практично! Почему мы в расчет не принимали облицовочный кирпич? Просто он не несет никаких энергосберегающих функций. Более того в нем необходимо сделать вентиляционные зазоры. Но это уже другая история.

В конечном итоге, решив, что требования СНиПов постоянно повышаются, я сделал утеплитель толщиной 10 см. Тем более, что стоило это не на много дороже.

Естественная и принудительная вентиляция

Естественная вентиляция работает благодаря гравитации: у поверхности земли давление воздуха высокое, а с высотой оно постепенно уменьшается. Если взять вертикально стоящую трубу, то под действием разности давлений воздух в трубе будет двигаться от нижнего конца, где давление высокое, к верхнему. Это явление в просторечии называют «тягой».

Естественная вентиляция (иногда ее называют гравитационной) функционирует благодаря этой тяге. Вертикальный вентиляционный канал нижним концом выводится в вентилируемое помещение, а верхний — поднимается над крышей.

Естественная вентиляция обладает важными преимуществами:

• Полная энергонезависимость — в конструкции не используются вентиляторы и механизмы, требующие электропитания.

• Бесшумная работа — нет вентиляторов, создающих шум.

• Простота конструкции и легкость обслуживания: нет изнашивающихся механизмов, требующих ремонта и периодической замены.

Вместе с тем ей присущи серьезные недостатки:

• Эффективность вентиляции зависит от погоды и времени года. На ее работу влияет атмосферное давление, ветер и разница температур в помещении и на улице: зимой из-за стремления теплого воздуха подниматься вверх вентиляция работает гораздо эффективнее, чем в жару летом, когда воздух в доме холоднее, чем на улице.





















• Производительность естественной вентиляции невелика — тяга не способна перемещать воздух в канале с высокой скоростью.

• Разность давлений зависит от разности высот верхнего и нижнего концов вентиляционного канала, что вынуждает поднимать вентиляционные трубы выше уровня кровли.

Недостатки естественной вентиляции отсутствуют в конструкциях с вентиляторами, которые создают принудительное движение воздуха. Вентиляторы в таких системах обеспечивают необходимую производительность системы независимо от погодных условий и изменений тяги.

Преимущества принудительной вентиляции:

• вентиляция функционирует независимо от погоды и времени года;

• интенсивность воздухообмена можно регулировать, в том числе автоматически в зависимости от влажности, температуры и времени суток;

• более компактные размеры воздуховодов и всей системы.

Недостатки:

• система для работы нуждается в электропитании;

• периодически необходимо заменять изнашивающиеся механизмы.

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

• компактность;
• небольшой вес;
• фильтрация воздуха;
• наличие шумоизоляции;
• подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

• прибор нагнетает в теплообменник воздух из комнаты;
• давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
• в рекуператоре происходит обмен тепла;
• свежий подогретый воздух выводится в квартиру.

Преимущества модели:

• универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
• надежность элементов конструкции;
• стильный дизайн;
• высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

• «АВ» – для установки в любом месте на стене;
• «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

• прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
• медный рекуператор;
• простой монтаж;
• циклонная очистка приточного воздуха.
