Автоматика как средство улучшения воздухообмена в квартрире

Подбор оборудования и оценка эффективности системы вентиляции

Вентиляция принудительного типа в квартире не может быть обустроена без предварительного проектирования и проведения расчетов эффективности, кроме того, расчеты проводятся для подбора фурнитуры. В настоящее время множество фирм, занимающихся обустройством вентсистем в квартирах, предлагают свои услуги. Мы рекомендуем доверить всю работу профессионалам, а после с помощью данных из нашей статьи проверить их компетентность по результату.

Квартирная вентиляция имеет одно специфическое свойство – разные комнаты нуждаются в разном количестве приточного воздуха. Например, нельзя использовать одинаковый объем для санузла и спальни или для кухни и детской. Как правило, правильная циркуляция осуществляется следующим образом: свежий воздух поступает в жилые комнаты, после циркулирует в кухню и ванную комнату, а оттуда отводится в капитальный вентиляционный отвод многоквартирного дома.

Рассмотрим, какие показатели по подаче и удалению воздуха согласно отечественных строительных норм приняты для различных комнат квартиры:

  • Проще говоря, для каждого жильца дома в жилые комнаты должно поступать до 25 м3 свежего воздуха час, а из санузла, ванной или туалета должно удаляться до 25 – 50 м3/час.
  • По европейским нормам — приток свежего воздуха на одного человека в жилых помещениях должен составлять от 12 до 25 м3/час.

Эти сведения важны для расчетов производительности вентиляционных установок или рекуператоров, они учитываются при профессиональных расчетах вентиляции зданий и при подборе оборудования. Больше о расчетах нормативных показателей воздухообмена можно найти здесь.

Можно также привести данные по нормативному воздухообмену для отдельных комнат жилого дома:

  • в общих комнатах, кухнях-столовых, спальнях или в кабинете кратность воздухообмена на приток должна составлять 0,8 час-1, или до 3 м3 на м кв. площади жилой комнаты;
  • вытяжка в ванной должна обеспечивать отвод отработанного воздуха в объеме не менее 25 м3/час;
  • вытяжная система в кухне, где больше всего тепло- и влаговыделений от плиты, духовки, а также больше источников загрязнений воздуха, должна удалять до 90 м3/час;
  • вытяжка в туалете должна быть способна удалить до 25 м3 загрязненного воздуха в час;
  • вытяжная система вентиляции при совмещенном санузле должна справляться с загрязнениями и повышенной влажностью и переносить из помещения наружу до 50 м3/час.

Ранее мы представали данные, как использовать калорифер и правильно подобрать его, упоминали и рекуператоры. Вот теперь поговорим и о них, а также о других видах дополнительного оборудования вентиляционных систем.

С какими загрязнениями предстоит бороться

Крупные загрязнения

Пух, листья, песок, хвоинки, шерстинки и все прочее, видимое невооруженным глазом. Такие загрязнения доставляют немало хлопот при уборке, но наименее опасны. Они тяжелые и не держатся в воздухе, а быстро оседают на поверхностях. Поэтому они редко попадают в наши дыхательные пути, в отличие от, например, вездесущей пыли.

Пыль

Пыль настолько привычна и обыденна, что мало кто задумывается о ее составе, а стоило бы. Пыль – это любые взвешенные в воздухе твердые частицы. Они могут быть как крупными (сотни микрометров), так и мельчайшими (доли микрометров). Для сравнения: толщина паутины – 2-3 микрометра.

Бывает природная пыль, которая образуется в результате эрозии почвы, вулканической активности, пожаров, испарения морской воды, содержащей соли. Бывает пыль антропогенного характера, основные источники которой – промышленность и транспорт (особенно сжигание топлива). Соединения свинца, алюминия, кремния, бериллия, кадмия, кварца, сульфаты, нитраты, аммоний – вот неполный список веществ, которые можно обнаружить в городской пыли.

Частицы РМ2.5

Вообще, это тоже пыль – только чрезвычайно мелкая, меньше 2,5 микрометров. Такие частицы выделяют в особую группу, потому что они крайне опасны. Они такие мелкие, что не задерживаются нашими естественными органическими барьерами и напрямую попадают в легкие, кровь и мозг. Там PM2.5 накапливаются и образуют отложения. Они провоцируют обострения хронических болезней и развитие сердечно-сосудистых заболеваний.

Пыль – это не только досадная грязь на подоконниках, но и реальная опасность для здоровья горожанина. Понятно, что от таких частиц необходимо защищаться, и если приточная вентиляция в доме с фильтрацией может это сделать, то почему бы не воспользоваться этой функцией?

Запахи

Неприятные запахи от автомобильных выхлопов, промышленных выбросов, дыма и гари со строек и свалок – только полбеды. Все перечисленное содержит множество вредных для человека веществ: сажу, угарный газ, диоксид серы, аммиак, оксид азота, бензапирен, формальдегид и др. (многие из этих веществ не пахнут сами по себе, но это не делает их менее опасными). Хорошая приточная вентиляция в квартире с фильтрацией должна избавлять от большинства из них.

Рекомендации по сборке ЩУВ и ШУПВВ


Монтажом и тестированием ЩУВ должны заниматься специалистыИсточник ivctl.ru

В любом случае все работы по сборке и установке ЩУВ и ШУПВВ должны производится квалифицированными специалистами с соблюдением ТУ 3431-001-67762877-2013 и ТУ 4371-001-67762877-2016. Самостоятельный монтаж и сборка устройств управления категорически запрещена. Корпусы щитов или шкафов тоже нельзя изготавливать по собственному усмотрению – их заказывают в соответствии с предполагаемым оборудованием. В тех случаях, когда не хватает каких-то проводов, креплений или тумблеров (такое часто случается) их замена должна в точности соответствовать заданным техническим характеристикам.


Комплект элементов ЩУВ сопровождается схемойИсточник oboiman.ru

К комплектации всех ЩУВ и ШУПВВ заводом-изготовителем всегда прилагается монтажная схема, которой будет руководствоваться специалист при сборке. Но её сохраняют на предприятии на случай необходимости проведения каких-либо ремонтных работ.

Щит автоматики поддержание постоянного расхода воздуха.

Регуляторы

Регуляторы – это один из основных элементов системы автоматики для вентиляции, обеспечивающий управление исполнительными механизмами по показаниям различных датчиков.

По функциональному предназначению эти элементы вентиляционных систем подразделяются на регуляторы скорости и регуляторы температур.

Регуляторы скорости бывают однофазными и трёхфазными (также, как и двигатели). Также они бывают с плавным или ступенчатым регулированием, при этом выбор способа регулирования зависит от мощностей вентиляторов. Наиболее современным и экономичным является способ скорости вращения насосов и вентиляторов с помощью преобразователей частоты (ПЧ). Несмотря на высокую стоимость, ПЧ экономически оправдывают себя уже на двигателях с мощностью более 1 кВт.

Регуляторы температур в зависимости от способа управления бывают пороговыми, управляющие температурой с помощью полностью открытой или полностью закрытой заслонки (пример – автомобильный термостат), и с пропорционально дифференциальным управлением (PID), позволяют плавно управлять температурой в рабочем диапазоне.

Управление регуляторами в системах автоматизации вентиляции осуществляется из щитов управления.

Есть вопросы?

Отправьте заявку и мы перезвоним в течении 30 мин.

Автоматические устройства контроля за работой вентиляционной системы предназначены для поддержания комфортных условий в производственных и жилых помещениях.

Современные системы – это комплекс автоматического управления микроклиматом помещения. Для поддержки слаженной работы всех механизмов и устройств, разработчики устанавливают сложную аппаратуру с различными датчиками и реле. Только такое обустройство щита автоматики позволяет корректировать действие всей системы вентиляции.

Автоматизация систем вентиляции монтируется для решения проблем при использовании вентиляционного оборудования и механизмов.

Виды и особенности канальных вентиляторов

Канальный вентилятор

Канальные вентиляторы, как понятно из названия, предназначены для встраивания непосредственно в воздуховодные каналы. Такая конструкция устройств была разработана еще во второй половине прошлого века, путем модернизации громоздких радиальных вентиляторов. Потому и стали применять их для работы в вентиляционных системах квартир и частных домов. По типу конструкции вентиляторы делятся на осевые и радиальные.

Осевые имеют ось с лопастями, которые перемещают нагнетаемый воздух. Преимущество такой конструкции в небольшом сопротивлении воздуха и малых затратах энергии. Радиальные имеют лопатки в форме спирали. Продвигаясь вдоль них, воздушные массы закручивает центробежная сила и продвигает в кожух. Благодаря этому, поток, который выходит, перпендикулярен входящему. Особенность центробежных устройств в том, что они имеют большую всасывающую мощность. Такие вентиляторы устанавливают, в основном, в производственных помещениях. В меньших по площади помещениях, но с требованиями большой производительности устройства – покрасочные камеры автомобилей, также эффективны центробежные вентиляторы.

По форме корпуса канальные вентиляторы делятся

  • Круглые (в пластиковом, металлическом и шумоизолированном корпусе) – самые популярные формы бытовых вентиляторных устройств. Их монтируют в каналы с круглым сечением.
  • Прямоугольные (с загнутыми лопатками, для круглых воздуховодов, в металлическом и пластиковом корпусе) – предназначены для установки в воздуховоды с аналогичным сечением.
  • Квадратные – устанавливаются на квадратные металлические воздуховоды.

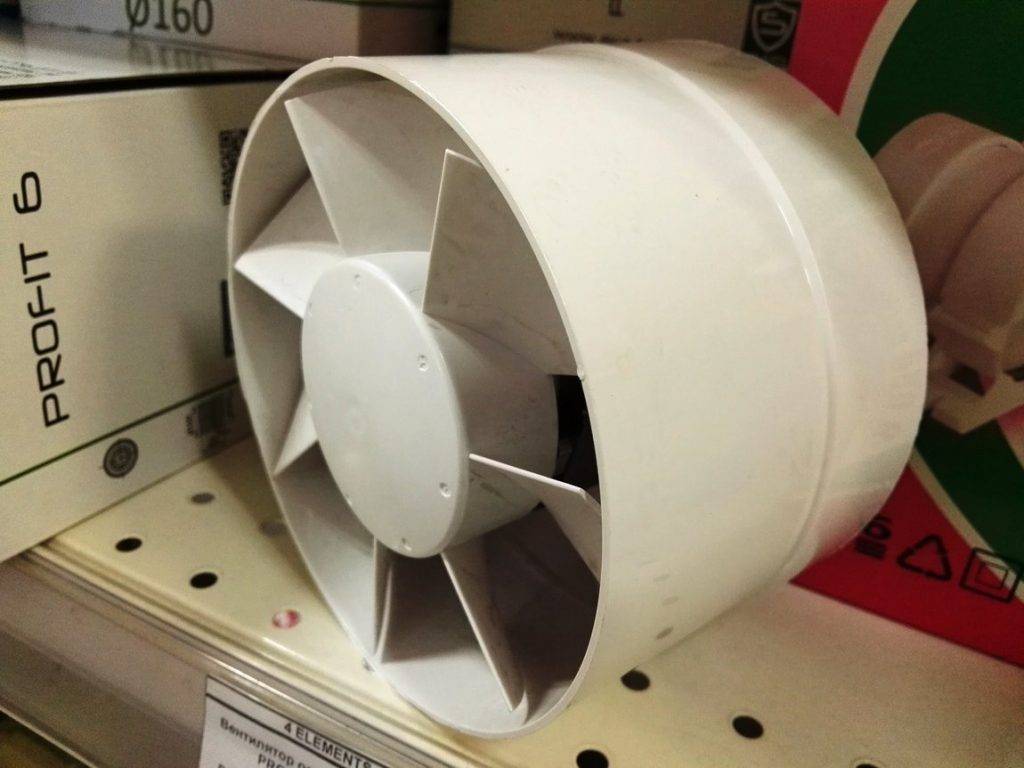

Вентилятор канальный круглый

Круглые вентиляторы чаще всего встречаются в быту

Круглые агрегаты выпускаются со стандартными патрубками для подключения и имеют диаметр 100, 125, 150, 160, 200, 250, 315 мм. Вентиляторы обязательно классифицируются специальными индексами. Так, индекс B отличает вентиляторы с небольшой мощностью, зато с пониженным уровнем шума, что отлично подойдет для установки в помещениях частных домов. Индекс С говорит о повышенной мощности.

Потребительские характеристики

  • Мощность – 60-310 Вт.
  • Производительность устройств – 160-1700 куб.м/ч, для использования на производственных площадях – до 5000 куб.м/ч.
  • Рабочее давление – 220-900 Па.
  • Уровень шума – в зависимости от модели.

Прибор представляет собой объединение рабочих элементов: однофазного двигателя, заключенного в корпус, внешнего ротора, колеса с лопатками. Прибор оснащен тепловой защитой с автоматическим перезапуском. Сборочный узел распределяет нагрузку, оберегая механизм от слишком сильных вибраций, продлевая срок службы. Устройства в корпусе из пластика можно располагать в помещениях с повышенной влажностью, к примеру, в ванной.

Некоторые модели вентиляторов обладают дополнительными функциями, такими как датчики температуры и скорости вращения. Датчик температуры может быть встроенным или выносным. Регулятор скорости позволяет контролировать кратность воздухообмена помещения, увеличивая или уменьшая скорость вращения лопастей. Многие современные модели вентиляторов выпускают в шумоизолированном корпусе. Уровень этого параметра не превышает 25 децибел.

Монтаж

Теперь разберем некоторые аспекты монтажа вентиляционной системы, мы уже указывали некоторые моменты в нашей статье, но теперь более подробно разберем вопрос с прокладкой отверстий в стене, штроб и т.п.

Приступаем:

  • Оцениваем стену и подбираем место для пробуривания отверстия. Для того чтобы качественно выполнить отверстие, необходимо выделить участок стены 1,5х1,5 м. Это, так называемый, буфер безопасности – с помощью специального прибора необходимо определиться, что под штукатуркой отсутствуют любые коммуникации в том числе и арматура в месте пробуривания.
  • Подготовка бура к работе. Оборудование, которое используется для пробуривания бетонных стен под вентиляционные продухи, куда монтируются клапана, тяжелое и громоздкое. Вес оборудования может достигать 2 центнер.

Важно! Подъем оборудования на необходимый этаж зачастую может занять до 1/3 суммарных усилий на изготовление отверстия.

Бурение отверстия и канала, комплектация воздуховодом. Устройство для алмазного бурения – это сложный технологический агрегат, его использование лучше доверить специально обученным профессионалам

Мы не станем заострять внимание на этом этапе, так ка если Вы имеет нужные навыки, то лишние советы вам не нужны

Оптимальная величина вентканала для приточной вентиляции варьируется от 100 до 125 мм предельными значениями. Для проводки таких каналов отверстие должно быть соответственно 112 или 132 мм. отверстие под канал изолируется от теплопотерь и шума, – для этого используются специальные полимерные вставки. Все щели промазываются силиконовым герметиком. Также канал оснащается базовым фильтром, а выходное отверстие закрывается защитно-декоративной решеткой под дизайн фасада.

Монтаж и наладка вентсистемы. Сначала производится монтаж крепежных элементов, которые поставляются в комплектации к конкретному изделию и служат для удержания всей конструкции. Чаще всего для крепления используются анкерные болты, но также могут быть использованы специальные монтажные рамы или лонжероны.

Все электроприборы подключаются по современному стандарту, который подразумевает сокрытие электропроводки под слоем облицовки в стенах. Для этого используются штробы, контактные клеммы и кембрики для соединения.

Важно! Вариант скрытой проводки электропитания возможен только в период черновой отделки и ремонта, после нанесения облицовки штробление стен нецелесообразно.

Тестирование на работоспособность. Тестирование производится в режиме максимальной производительности, после запуска производится замер параметров – скорости движения воздуха, следовательно и кратности воздухообмена.

Как правило максимальное время обустройства не превышает 3-5 часов в зависимости от сложности и индивидуальных нюансов помещения.

Объединение вентиляции и кондиционирования в квартире

Городские жители редко могут похвастаться дополнительным пространством, поэтому интеграция систем вентиляции и кондиционирования в единый блок не только снижает затраты на установку, но и экономит ценное пространство.

Самым простым вариантом системы вентиляции и кондиционирования является обычный кондиционер с функцией подачи свежего воздуха. Она не сможет обеспечить полный воздухообмен, но хотя бы в одной комнате будет приток свежего воздуха. Может использоваться в сочетании с вентиляционными установками Ventmashine.

Еще одним вариантом для ценителей комфорта является система канальной вентиляции и кондиционирования воздуха. Он базируется на центральном кондиционере с подачей свежего воздуха или приточно-вытяжном устройстве с охладителем. По запросу агрегат может быть дополнительно оснащен рекуператором.

Основные задачи автоматики для вентиляции

Поскольку на современном рынке представлено большое количество всевозможных технических устройств для автоматизации вентиляции, набор их функций также чрезвычайно широк.

Основные функции модуля управления, оснащенного элементами электронного интеллекта:

  • Поддержание заданных параметров микроклимата внутренних помещений – температуры и влажности воздуха, насыщенности углекислым газом и т.д.
  • Возможность для оператора удаленного управления вентиляторами, дистанционного их включения и отключения.
  • Осуществление автоматизированного контроля над датчиками работы всех узлов и агрегатов вентиляционного оборудования.
  • Самостоятельный перевод оборудования в летний или зимний режим.
  • Контроль над уровнем загрязнения фильтрующих устройств с функцией подачи сигнала о необходимости прочистки.
  • Открывание и закрывание заслонок воздуховодов, регулировка производительности приточных и вытяжных вентиляторов.
  • Прекращение подачи свежего воздуха при срабатывании пожарной сигнализации.
  • Отключение электропитания при аварийных ситуациях – резких скачках или понижении напряжения. Это позволяет предотвратить выход из строя приборов, датчиков и отдельных узлов вентиляционной системы.

Дополнительные функции

Современные производители для максимально полного удовлетворения запросов покупателей, уделяют особое внимание не только надежности выпускаемого оборудования. Немаловажным фактором в конкурентной борьбе за потребителя является оснащение продукции как можно большим дополнительным функционалом

Сегодня стали доступны такие высокоинтеллектуальные функции, как:

  • Подключение вентиляции к единому электронному диспетчеру управления «умный дом».
  • Управление настройками через интернет-приложения, при помощи Wi-Fi и блютуз.

Оснащенная современным функционалом автоматическая аппаратура становится понятной и простой в управлении, подобно прочей бытовой технике.

Как организовывается техническое обслуживание?

Вся работа автоматики систем вентиляции является независимой от присутствия человека, однажды настроенная система может очень долгое время работать, не нуждаясь в дополнительном вмешательстве. Возникающие мелкие неисправности легко поддаются ручной отладке, хотя это случается очень редко.

Как всякая автоматическая система, система воздухообмена также нуждается в некотором техническом обслуживании, каким бы простым оно ни было. Здесь возникает потребность в некой диспетчерской службе. Которая будет получать сведения о необходимости ремонтных и отладочных работ. Организовать ее можно двумя способами:

пульт диспетчерской будет находиться непосредственно там, где расположена автоматическая система

Такая организация надзора над системой имеет преимущество в том, что необходимые отладочные работы будут производиться очень оперативно.

операторский пульт управления установит у себя сама фирма, установившая автоматику.

При этом обычно в офисе таких предприятий расположено несколько пультов управления, на которые поступают данные о состоянии установленных ими систем.

Таким образом, проверка правильности и исправности работы автоматики осуществляется теми же специалистами, которые ее установили.

Советы профессионалов

Автоматика необходима вентиляционным системам не только из-за удобства применения и высокой эффективности, но и из-за возможности самостоятельного регулирования оператором тех или иных процессов, с которыми без труда справляется нынешняя техника. Именно поэтому пренебрегать установкой подобного оснащения не стоит. Обращайтесь к таким компаниям, которые не только предлагают автоматические системы, но и оказывают все сопроводительные услуги: занимаются проектированием, монтажом, настройкой и ремонтом оборудования.

Нельзя забывать о том, что каждый прибор, присутствующий в вентиляционной автоматической системе, должен иметь свой набор необходимых документов: паспорт, инструкцию и схему подключения. Обязательно убедитесь в наличии всех перечисленных элементов. Автоматика вентиляционной системы – прекрасное решение не только для частных домов, но и для коммерческих организаций. Это обусловлено тем, что для работы с подобными устройствами понадобится не более 1-2 операторов (целого отдела с персоналом просто не потребуется). Благодаря данному факту, можно серьезно сэкономить на персонале.

Источники

  • https://TopVentilyaciya.ru/ventilyaciya/avtomatika-sistem-ventilyatsii.html
  • https://sovet-ingenera.com/vent/oborud/shhit-upravleniya-ventilyaciej.html
  • https://stroy-podskazka.ru/ventilyaciya/montazh-avtomatiki/
  • http://rina.pro/napravleniya-deyatelnosti/sistemy-avtomatizacii/general-ventilation
  • https://ventkam.ru/ventilyatsiya/avtomatika

Расчет вентиляции


Вентиляция в квартирах

У каждого собственника помещения наверняка возникнет вопрос, как выполнить устройство приточной вентиляции и обеспечить ее бесперебойную работу. Все работы следует начинать с предварительных расчетов и чертежей – это позволит избежать ошибок при монтаже системы.

Система вентилирования воздуха в квартирах обычно проектируется в начальной стадии разработки проекта самого дома. Единственное, что впоследствии ее эффективность значительно снижается, поскольку спроектированная система работает только по естественному методу вентилирования помещений. Такой способ достаточно неактуален в настоящее время, поскольку стеклопакеты и герметичные двери препятствуют естественной циркуляции воздушных потоков в помещении, что приводит к элементарной нехватке кислорода. В квартирах это особенно сильно ощущается в зимний период.

Если приточно-вытяжная вентиляция в квартире будет устанавливаться вами самостоятельно, то изначально желательно произвести расчеты, в которых особое внимание нужно уделить следующим факторам:

  • необходимо определить мощность устройств, которые будут использоваться для притока свежего воздуха;
  • скорость, с которой новая партия воздуха будет поступать в комнату и уровень шума устройства;
  • определиться, будет ли использоваться калорифер на притоке воздуха – калорифер представляет собой устройство, которое нагревает холодный уличный воздух, пропуская его сквозь себя, и выдает в помещение теплые потоки, благодаря чему температура в комнате поддерживается постоянной.


Условия естественной вентиляции квартир

Для правильных расчетов используют специальные коэффициенты, которые установленные стандартами.

Полезные советы от мастеров

Мастера рекомендуют ознакомиться со следующими полезными пунктами:

  1. Старой постройки дома могут иметь плохо проветриваемую вентиляционную шахту. Порой даже специальные службы не в состоянии наладить полноценную работу вентиляционных ходов. В данном случае нужно установить на пластиковые окна дополнительные устройства, которые обеспечат приток воздуха естественным образом. Некоторые металлопластиковые конструкции имеют стеклопакеты с функцией микропроветривания.
  2. Для усиления циркуляции воздуха нужно выбрать приточно-вытяжные вентиляторы. В ванной комнате, туалете целесообразно установить вытяжной вентилятор. Его помещают прямо на входе в вентиляционный канал. Конструкция не требует закрытия декоративной решёткой.
  3. Приточные устройства должны приобретаться с теплоизолирующим эффектом. Если установить обычные, то при поступлении холодного воздуха на них будет скапливаться конденсат. При смене погодных условий конденсат будет то оттаивать, то замерзать. Это приведёт к разрушению труб и порче каналов.
  4. Ухудшение воздухообмена может произойти при наличии в соседней квартире мощной кухонной вытяжки. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 куб. м/час. Одна вытяжка создаёт воздушный поток более 1000 куб. м/час. От такой нагрузки страдают соседние вентиляционные каналы, выходящие в общую шахту. Это нужно учитывать при установке слабых систем.
  5. Чистку каналов вентиляции проводят, если замечено следующее: скопившаяся пыль, паутина около вытяжного отверстия, налёт, сажа или жир на вентиляционной решётке, быстрый нагрев квартиры летом, оседающая пыль после влажной уборки, слабые сквозняки при открытии окон и дверей.

Своими руками сделать вентиляцию

Принудительная приточная вентиляция

Надо обозначить, что существует и принудительная вытяжная вентиляция, которая от принудительной приточной отличается лишь тем, что вентилятор устанавливается на вытяжку. Есть ещё один вариант, который носит название – принудительная приточно-вытяжная схема. Это когда вентиляторы устанавливаются и на приток воздуха, и на вытяжку. Данную систему чаще используют в частном домостроении. В квартирах − или вытяжную, или приточную. Хотя надо отметить, что сегодня производители вентиляционного оборудования предлагают различные новинки в виде приточно-вытяжных установок для квартир. Они компактны, эффективны, но стоят недёшево.

Так как тема статьи именно приточная вентиляция квартиры, то будем рассматривать именно этот вариант. Как уже было сказано выше, приточная схема – это наличие вентилятора. Поэтому на рынке присутствуют воздушные клапаны, внутри которых установлены небольшой мощности вентиляторы. На фото ниже показаны две разновидности таких устройств: с цилиндрической формой канала и прямоугольной.

Два типа воздушных клапанов с вентиляторами внутри

В принципе, сам процесс установки такого клапана от предыдущего ничем не отличается:

  • надо также перфоратором и коронкой сделать сквозное отверстие;
  • установить в него цилиндрической формы клапан;
  • заполнить пространство между прибором и стенками отверстия монтажной пеной;
  • провести подключение вентилятора к сети питающего тока;
  • установить со стороны улицы крышку, которая будет защищать отверстие от проникновения птиц и мелких животных, мусора и грязи;
  • изнутри на клапан устанавливается декоративная решётка, с помощью которой можно регулировать мощность и направление потока входящего воздуха.

Принудительная вентиляция в квартире – это не только установка клапанов с вентиляторами внутри. Существует несколько вариантов организации вентиляционной системы данного типа.

Кондиционер с приточной вентиляцией для квартиры

Обычные кондиционеры работают так: воздух из помещения прогоняется через фильтр, затем через теплообменник, где он охлаждается, а затем его заново загоняют в комнату. То есть, воздушные массы очищаются, охлаждаются, но не становятся свежими, насыщенными кислородом.

Сегодня производители кондиционеров предлагают модели, в которых установлены небольшие вентиляторы как отдельный элемент, с их помощью свежий воздух загоняется в комнаты квартиры. Конструктивные особенности установки вентиляторов у каждого производителя сильно разнятся, но смысл у всех один. Вентилятор с улицей соединён воздуховодом, который пропускается по тому же каналу, что и все коммуникации сплит-системы.

Необходимо обозначить, что сам вентилятор может быть установлен на улице или внутри дома на корпусе внутреннего блока кондиционера. На фото ниже показан первый вариант с установкой вентилятора на улице, который соединён с комнатой в квартире шлангом.

Кондиционер с подмешиванием свежего воздуха с улицы

Лучшие приточно-вытяжные вентиляционные системы

Для того чтобы хорошо ориентироваться в ассортименте моделей приточно-вытяжных устройств, можно ознакомится с лучшими из них. Это поможет сделать правильный выбор.

Vakio Base

Приточно-вытяжное устройство с рекуператором. Имеет простую конструкцию, включающую фильтр, вентилятор, воздуховод, теплообменный модуль, вспомогательные элементы. Работает от электросети, потребляет до 20 Вт/ч. Предназначен для циклического проветривания.

Прибор 40 секунд работает на приток воздуха, следующие 40 секунд – на отток. Причем лопасти вентилятора вращаются непрерывно. В нужный момент он разворачивается и меняет направление потока воздуха на обратное. Прибор сконструирован с учетом суровых климатических условий. Может работать при температуре -47°C – +50°C.

Преимущества модели:

  • компактность;
  • небольшой вес;
  • фильтрация воздуха;
  • наличие шумоизоляции;
  • подогрев и охлаждение воздуха.

Mitsubishi Electric VL-100EU5-E Lossnay

Эффективная система контроля за микроклиматом. Оборудована теплообменником, что позволяет обеспечить энергосбережение. Имеет встроенный фильтр высокой очистки, оснащенный дополнительной защитной сеткой. Чистить фильтр можно с помощью пылесоса или промывания водой.

  • прибор нагнетает в теплообменник воздух из комнаты;
  • давление внутри квартиры понижается, что провоцирует поступление воздуха с улицы;
  • в рекуператоре происходит обмен тепла;
  • свежий подогретый воздух выводится в квартиру.

Преимущества модели:

  • универсальность (может устанавливаться на вертикальные и горизонтальные поверхности);
  • надежность элементов конструкции;
  • стильный дизайн;
  • высокая производительность.

Прана 340s

Приточно-вытяжная моноблочная система с теплообменным модулем. Конструкция устройства позволяет одновременно формировать два встречных потока воздуха в одном цилиндре. Имеет две модификации:

  • «АВ» – для установки в любом месте на стене;
  • «ВВ» – для размещения между верхним перекрытием и подвесным потолком.

Преимущества модели:

  • прямоточное удаление воздуха, обеспечивающее высокую эффективность работы;
  • медный рекуператор;
  • простой монтаж;
  • циклонная очистка приточного воздуха.

Общие сведения

Вентиляционная система умного дома — это устройство, которое способствует автоматизированной очистке воздуха с учетом заданных параметров качества. То есть, оборудование дает возможность автоматически обновлять воздушные массы, обеспечивая и сохраняя их свежесть.

Управление климатом в умном доме

Основное достоинство этой системы заключается в том, что смарт устройство подключается к общему оборудованию «умного дома». При этом производится управление и регулировка соответствующих параметров при помощи панели приборов, либо удаленно через мобильное устройство.

К примеру, если в детской комнате необходимо поддерживать теплую температуру, а в спальне — создать небольшую прохладу, то в этом поможет кондиционирование «интеллектуальной» системы. Она позволяет организовать множество зон с различным микроклиматом во всех комнатах частного дома. Теперь можно больше не заниматься постоянной настройкой вентиляции, поскольку оборудование все это сделает автоматически. Необходимо будет только один раз установить необходимые параметры.

Одна из наиболее популярных систем для вентилирования кухонного помещения и других жилых комнат — это комплексная установка на основе фанкойлов. Оборудование подразумевает установку вентилятора около натяжного потолка. Прибор оснащен несколькими скоростями, которые регулируют объемы подаваемых в комнату воздушных масс. К прибору подключена трубка, оборудованная теплоносителем. За счет этого тепло будет подаваться одновременно с воздухом, который поступает в «умный дом». Для настройки температурного режима устанавливается сервопривод. Это устройство дает возможность ограничивать температуру подаваемого тепла.

Фанкойл

Другой дополнительный способ контроля подаваемого объема тепла в помещение — управление скоростями вращения вентилятора. Умная вентиляционная система подсоединяется к двум трубам. При этом по одной тепло попадает в помещение, по другой — выводится наружу.

Установленное оборудование может учитывать особенности каждого помещения. Его можно использовать для спальной комнаты, гостиной, ванной или прихожей. При этом установка особенно актуальна для кухни, поскольку позволяет быстро удалить неприятные запахи, гарь, дым, которые часто появляются во время готовки еды.

Помимо установки режима отопления, система может также: управлять настройками кондиционера, регулировать влажность, следить за вентиляцией. Все это происходит за счет большого количества соответствующих датчиков.

Плюсы

У вентиляционной системы есть множество достоинств:

  1. Климатический контроль каждого помещения, учитывая его специфику. Воздушный поток организуется индивидуально для прихожей, туалета, кухни и так далее. Ночью оборудование позволяет обеспечивать прохладу, а в дневное время, когда никого нет дома, система экономит электричество либо полностью отключается.
  2. Можно запрограммировать разные режимы по графику. При регулировке можно указывать скорость вращения вентилятора, необходимую температуру и так далее.
  3. Управление с помощью пульта или смартфона.
  4. Контролирование различных параметров. Это позволяет создавать в каждом помещении благоприятный микроклимат. При этом функция озонирования дает возможность очистки воздуха от микробов, разных аллергенов и сигаретного дыма.

Приточно-вытяжная вентиляция

Отсутствие надлежащего вентилирования не заметить трудно: влажность зашкаливает, в помещении становится душно, у людей падает работоспособность и ухудшается самочувствие. Поэтому в любом без исключения помещении в первую очередь нужно обеспечить достаточный воздухообмен.

В традициях отечественного домостроя этот вопрос принято было решать наименее затратным способом – за счет устройства естественной вентиляции. Внутри стен формировали вертикальные вентиляционные каналы, нижняя часть которых выходила в кухню и санузел.

В канале, как в дымоходе, за счет разницы температур появлялась естественная тяга, при этом свежий воздух снаружи подтягивался через неплотности в окнах. Эффективность такой системы сильно зависит от погодных факторов, но при деревянных окнах она все-таки как-то еще работала. Теперь же в квартирах, где обычные окна были заменены на стеклопакеты в пластиковых рамах, пользы от нее стало совсем мало. Попытка оживить вентиляцию путем установки в канале вентилятора полноценного результата не обеспечивает, ведь приток-то все-равно ограничен.

Принцип работы приточно-вытяжной вентиляции

Как подать свежий воздух в закупоренную квартиру? Конечно, можно установить специальный клапан в оконной раме или проделанном в стене отверстии. Но при наших морозах идеальным такое решение вряд ли можно считать. Да и от пыли уличной хотелось бы свое жилище как-то защитить. Таким образом, становится очевидным, что приточная вентиляция должна как минимум содержать базовые составляющие:

  • обогреватель;
  • фильтр;
  • вентилятор (втянуть воздух через фильтр за счет одной только естественной тяги не получится, да и работает она, как уже говорилось, не при всякой погоде);
  • систему управления и автоматику.

Разборная/наборная (модульная)

Собирается из отдельных элементов, каждый из которых выбирается из определенного типоразмерного ряда. Это самый гибкий вариант: можно скомпоновать систему, идеально отвечающую конкретной ситуации.

Правда, обывателю такая задача будет не под силу — она требует грамотного выполнения следующих работ:

  1. Разработка проекта, включающего сложные расчеты.
  2. Сборка системы (требует знания некоторых тонкостей).
  3. Комплекс пуско-наладочных мероприятий (образно говоря, систему нужно настроить).

Таким образом, помимо покупки деталей и оборудования придется оплачивать услуги специалистов.

Еще один недостаток – системам такого рода требуется много места. Обычно они применяются на промышленных объектах, где под них отводится так называемая венткамера.

Моноблочная

Данная конструкция сборку и настройку проходит еще на этапе производства, пользователю остается только правильно установить ее. Корпус, в котором размещаются все узлы, оснащается шумоизоляцией. При этом весь комплекс оборудования получается очень компактным, что делает его подходящим для применения в частных домах и квартирах.

Система приточно вытяжной вентиляции с рекуперацией тепла

Это наиболее экономичная разновидность вентиляционной системы. Если при обычном исполнении «отработанный» воздух выводится из жилого пространства через вентиляционные стояки в кухне и санузле, то в системах с рекуперацией он направляется по специальному каналу в теплообменник, где его теплота используется для нагрева поступающего снаружи потока. Наличие теплообменника и дополнительного воздуховода делает такую систему более дорогой.

Схема приточно-вытяжной вентиляции с рекуперацией тепла

Есть у нее и еще один недостаток: если при работе обычной системы в кухне и санузле создается подпор, препятствующий распространению неприятных запахов, то при наличии рекуперации от этого преимущества придется отказаться.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
