Зачем нужна вентиляция кровли из металлочерепицы и монтаж вентиляционных выходов своими руками

Особенности монтажа

Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

  • Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
  • Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
  • Исключение условий для образования конденсата путем теплоизоляции УП.

В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле

Установка вентиляционного узла на жестком кровельном покрытии

Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.

Общая последовательность действий:

Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском

Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу

Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.

Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.

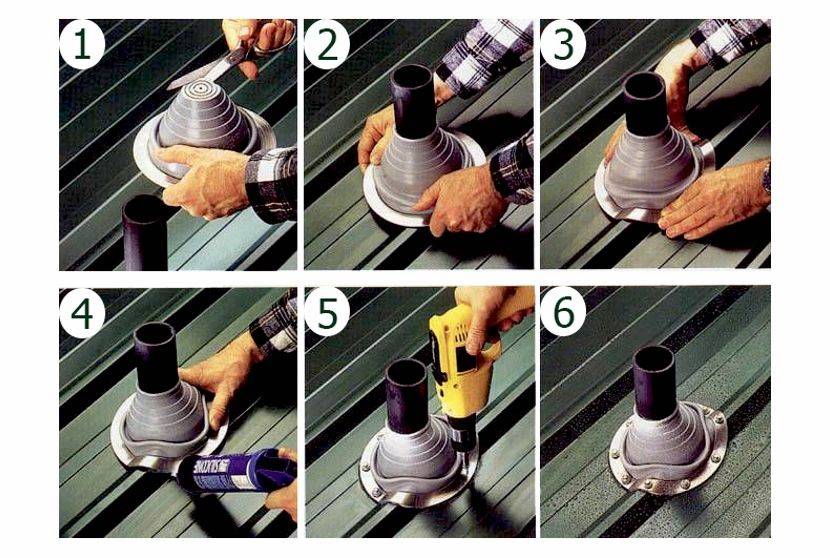

Рисунок 12. Последовательность монтажа эластичного узла прохода

Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.

Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:

Монтируем узел вентиляции на мягкую кровлю

Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.

Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы

Последовательность установки:

  • Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
  • Место установки УП тщательно промазывается мастикой.
  • Устанавливается проходной элемент и прикручивается саморезами.

После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.

Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):

Антенные выходы и кровельные манжеты

При установке дымоходов и монтаже элементов вентиляции, мачт, антенн, выходящих на кровлю, используют кровельные манжеты Профи из силикона либо антенные выходы. Их применение гарантирует герметичность стыков в месте прохода труб и других элементов через кровельное покрытие.

Порядок установки манжет Профи:

  • в мембране вырезают отверстие, равное по размерам диаметру проходного элемента;
  • мембрана натягивается на трубу;
  • на кровле конструкция выравнивается так, чтобы геометрия фланца соответствовала профилю покрытия;
  • до крепления участки стыков обрабатывают силиконовым герметиком;
  • далее выполняют механическое крепление саморезами;
  • чтобы гарантировать максимальную защиту от протечек, дополнительно можно использовать ленту Bigband.

Установка антенного выхода:

  • верхняя часть элемента обрезается. Размер полученного отверстия определяется диаметром антенны, мачты и должен быть на 20% меньше него;
  • эластичная верхняя часть натягивается на устанавливаемый элемент;
  • далее монтаж выполняют так же, как для манжеты: выравнивают конструкцию, обрабатывают стыки герметиком и крепят фланец саморезами.

Важно! Если на крышу выходят горячие трубы, их проход через кровельное покрытие можно выполнять только с использованием силиконовых манжет

Кровельная вентиляция как важный элемент дома

Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше

Вот почему так важно иметь правильную кровельную вентиляцию дома

Как осуществляется кровельная вентиляция?

Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.

Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.

Вентиляция крыши из металлочерепицы и профнастила

Под профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.

Автор

Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.

Выход вентиляции для металлочерепицы

Правильное соотношение температуры и влажности воздуха в подкровельном пространстве – это и есть основная задача вентиляционной системы крыши, наличие которой обеспечит корректную работу крыши как единого комплекса.

Известно, что теплые воздушные массы поднимаются вверх, увлекая с собой влагу в парообразном состоянии. Если вентиляция металлочерепицы не обустроена, или она функционирует неправильно, влага, не имея выхода, скапливается в замкнутом пространстве и, достигая точки росы, конденсируется на элементах кровельной конструкции.

В связи с этим возникают угрозы следующего плана:

  1. Конденсат, осевший на деревянную стропильную конструкцию крыши, может вызвать появление грибка и ее гниение, что впоследствии приведет к преждевременному разрушению.
  2. Конденсат, осевший на металлических элементах кровли, провоцирует возникновение коррозии, что со временем приводит к потере их несущей способности и целостности.
  3. Влага хорошо впитывается в кирпичные или бетонные элементы кровельных конструкций, что может провоцировать повышение их теплопроводности и в будущем привести к их разрушению;
  4. Сконденсированная влага быстро пропитывает кровельный утеплитель, вследствие чего он полностью теряет свои свойства, преобразуясь из теплоизолятора в теплопроводник. Как следствие – увеличение затрат на обогрев и кондиционирование строения в соответствующие сезонные периоды.

Что нужно знать при обустройстве вентиляции ↑

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата

В каких случаях образуется конденсат ↑

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Некоторые рекомендации по организации вентиляции ↑


Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Монтаж вентиляции

Устройство вентиляции через конек крыши и карнизный свес – это актуальный вариант для вальмовых крыш. Воздухообмен на двускатной кровельной системе принято устраивать через специальные решетки (фронтонные продушины), установленные на фронтоне либо через слуховые или вентиляционные окна на чердаке. При этом окна или решетки следует устанавливать на противоположных торцах, чтобы обеспечить естественный воздушный поток.

Стоит отметить, что какой бы вариант не пришлось монтировать, пользователю даже не придется изобретать или придумывать, как именно сделать вентиляционные отверстия. Ведь производители кровельных систем предлагают уже готовые решения, например, коньковый брус с точечными выходами или аэраторами, а также вентиляционные решетки для чердака самых различных форм и видов. Определенная проблема может возникнуть при устройстве вентиляционных зазоров на ендовах. Чтобы в этих местах обеспечить хороший отток воздуха необходимо установить аэраторы вдоль желобка

Важно иметь в виду, что необходимость размещение вентиляции вдоль ендов возникает только на скатах с углом наклона более 45 градусов

На плоских же кровлях оптимальным решением считается установка инерционных турбин либо электровентиляторов. Так как в снежные зимы имеющиеся отверстия будут засыпаны снегом, поэтому естественная вентиляция будет иметь низкую эффективность.

Устройство вентиляционной системы на теплом чердаке или над мансардой несколько отличается от монтажа вентиляции на холодном чердаке. В частности, вентиляция чердака над мансардой монтируется непосредственно в стропильной системе. То есть это слой между гидроизоляцией и утеплителем. Величина зазора должна составлять 2-3 см

Важно учитывать тот факт, что различные теплоизоляционные материалы могут расширяться после установки, например, это касается минваты, ее объем после монтажа увеличивается до 30%. В том случае, если для вентзазора не остается место, то необходимо нарастить глубину стропил с помощью реек. Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону

То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет

Если кровля имеет сложную конфигурацию, то оптимальным вариантом будет использование специальных мембранных материалов, способных пропускать воздух и влагу в одну сторону. То есть от утеплителя влага будет отводится, а с крыши попасть внутрь она не сможет.

Видео по теме:

В заключении можно сказать, что устройство вентиляции на чердаке – это обязательный этап работы при строительстве частного дома

При этом важно все требуемые процедуры выполнить качественно и ответственно. Ведь при низкой эффективности вентиляционной системы не только ухудшается микроклимат в помещениях, но и заметно сокращается срок эксплуатации всего строения

Продухи в крыше и кровле

Вентиляционные продухи

Коньковые продухи выполняются в форме щелей до 5 см шириной или в форме флюгарков с промежутками до 8 метров. Коньковые продухи оборудуются и в крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.

Отдушины для верхней части крыши изготавливаются в виде аэраторов, щипцовой решетки или втяжного кровельного выхода. Коньковые аэраторы и скатные выходы можно купить вместе с материалом для крыши.

Продухи – это единственный способ вентиляции чердака без слуховых окон.

Вентиляция вальмовой кровли дома

Если подшивка уже смонтирована и выполнена без зазоров, то следует установить решетки через 1 метр по всему периметру вальмовой кровли. Верхние отверстия для выхода воздуха делаются ближе к коньку кровли. Если кровля у деревянного дома двускатная, то можно в верхней части холодного треугольника самостоятельно сделать вентиляционные отверстия с противоположных сторон фронтонов.

Для гибкой черепицы на вальмовой кровле можно установить черепашку (проветриваемый конек). Для керамической черепицы устанавливают кровельный вентиль — смотрите видео в конце статьи. Шифер и его аналоги можно проветривать через обычный конек благодаря волнам кровельного материала. Металлочерепица и профнастил вентилируется через уплотнитель конька.

Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенностиКраткая информация

Безклапанные и с клапанами

Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.

С утеплителем или без дополнительного утепления

Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов. Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.

Механические и автоматизированные

Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата. Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

Квадратные и прямоугольные узлы на кровле

Оптимальное расположение

Профессиональные строители рекомендуют располагать трубу непосредственно над стояком. В таком случае продуктивность системы будет максимальной, что обуславливается отсутствием изгиба канала. При отсутствии возможности сделать такой монтаж для правильного соединения узлов нужно будет задействовать специальные гофрированные переходники.

На скатной крыше из металлочерепицы лучше ставить проходку возле самого конька. Так длинная часть трубы будет находиться под кровлей, в изоляции от внешних воздействий. Оставшийся короткий элемент сможет выдерживать любые удары ветра и другие процессы.

На этапе монтажа также важно учитывать высоту шахты над крышей. Слишком маленький показатель негативно скажется на тяге, а слишком высокий будет подвергаться воздействиям порывов ветра и быстро деформируется

Кроме того, его придется дополнительно фиксировать растяжками и прочими крепежными элементами.

Согласно актуальным нормативам строительства оптимальная высота шахты над наклонной крышей должна составлять не больше 50 сантиметров. Если кровля плоская, показатель высоты равен 30 сантиметрам. При использовании крыши для обустройства открытых площадок для отдыха вентвыход должен подниматься как минимум на 2 метра.

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

  • жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
  • при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
  • такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

  • на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
  • кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

  • это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
  • при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
  • если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Что необходимо для монтажа вентиляционного выхода на крышу

Для выполнения установочных работ вентиляционной трубы над кровлей нужно иметь все необходимые инструменты. Рекомендуется их подготовить заранее, чтобы во время монтажа не возникло никаких непредвиденных обстоятельств.

Монтаж труб осуществляется при помощи самых простых инструментов

Перечень материалов и инструментов, которые понадобятся при установке вентиляционной трубы:

  • ножницы для резки металла;
  • утеплитель;
  • набор отвёрток;
  • маркер (для выполнения разметки);
  • специальный герметик;
  • саморезы;
  • уплотнительные элементы;
  • узел прохода;
  • рабочие перчатки.
  • дрель или перфоратор;
  • уровень;
  • электро- или ручной лобзик.
