Пошаговая инструкция по монтажу вальмовой стропильной системы
Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.
Также завершены все расчетные и проектировочные работы.
Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.
Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.
Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы
Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат
Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

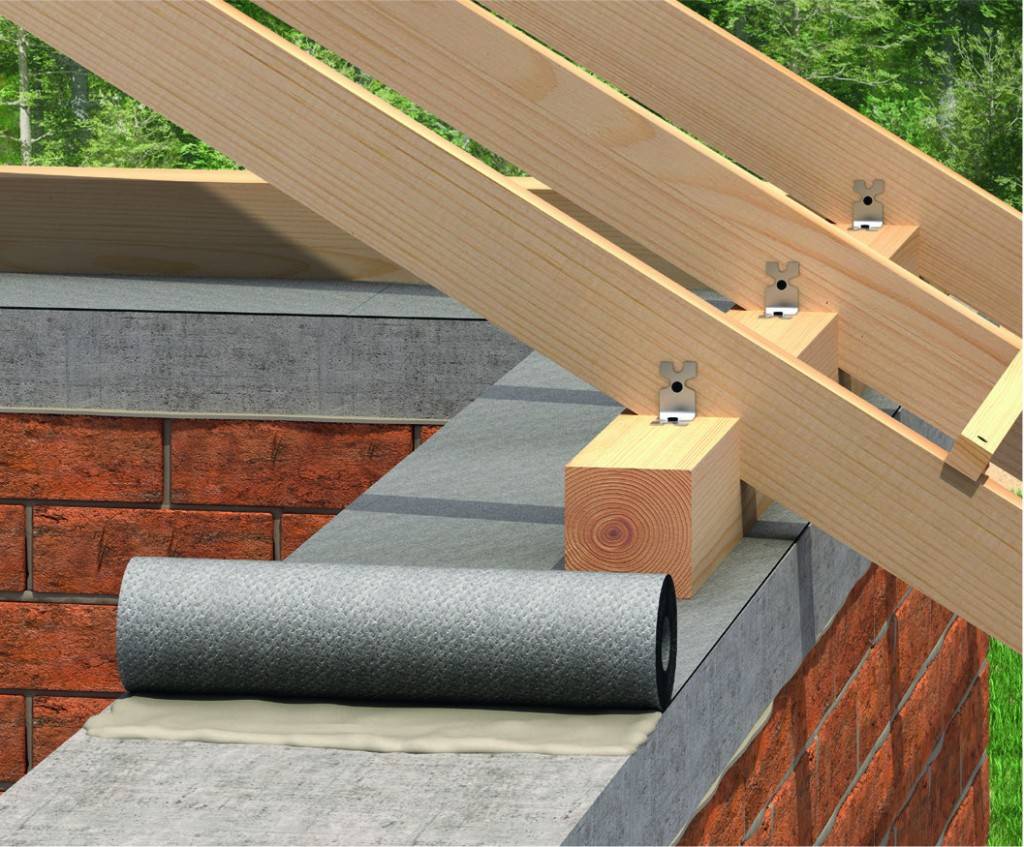

- Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
- Углы мауэрлата усиливаются шпренгелями.
- Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
- Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
- Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
- Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
- Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.
Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.
Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.
Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.
Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом. Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика
Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.
Вальмовая крыша: чертеж стропильной системы ниже.
Чертеж стропильной системы
Разметка
Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета
Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.
Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).
Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.
Совет! Стыковка угловых и обычных стропил выполняется методом врубки. Выпилы делаются только на стропилах так, чтобы они не были больше ¼ сечения. На мауэрлате вырубки делать нельзя. Это приведет к ослаблению конструкции.
В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.
Голландская крыша и ее особенности
Устройство двускатной полувальмовой крыши в голландском варианте обычно таково, что под потолком мансарды находится чердак, в котором освещение и вентиляция обеспечиваются слуховыми окошками, монтируемыми во фронтонах.
При данном исполнении мансарда выходит намного удобнее, ее потолок будет скошен только в двух местах, в датском варианте – в четырех.
Монтаж стропильной системы крыши голландского типа
Голландская крыша имеет довольно сложное устройство, к тому же, требующее большого количества материалов.
Взглянув на схему стропильной системы полувальмовой крыши, легко убедиться, что при ее возведении используется очень много элементов: различные стропила, упоры, подкосы, шпренгели. Все это очень затрудняет ее монтаж.
Поэтому независимо от того, знаете ли вы, как делать полувальмовые крыши или нет, прежде чем приступить к работе, нужно составить точный проект, в котором будет отображена ее конструкция и проведены расчеты.
При устройстве стропильной системы следует соблюдать следующий порядок:
- Перед укладкой мауэрлата по всему периметру здания делают бетонный армированный пояс с одновременным закладыванием в него креплений под брус. В качестве крепления пользуются шпильками, располагают их с шагом 100-120 мм. Для упрощения монтажа желательно шпильки устанавливать в местах, не совпадающих с креплением стропил к брусу.
- Далее укладывается слой утеплителя и монтируется мауэрлат. Это брус, выступающий в качестве привязки стен к крыше дома и распределяющий нагрузку от стропил на всю верхнюю часть строения. Фиксация мауэрлата происходит при помощи гаек и шайб, закручиваемых на шпильки. В данном варианте конструкции крыши мауэрлат укладывается на боковые скаты как в обычной вальмовой, а на вальмовых скатах он ложится на верх фронтонов и крепится анкерами.
- Устройство продолжается установкой конькового бруса (или прогона). Это очень важный элемент стропильной системы. Он представляет собой горизонтальную балку, установленную в самой вершине крыши. Располагается между торцевых скатов и служит для соединения или опоры стропил. Для его изготовления используют тот же материал, что для мауэрлата и стропил.
- В полувальмовой крыше голландского типа скаты вальмы монтируются с использование накосных и угловых стропил (нарожников), длина которых варьируется в соответствии с конструкцией. Накосные (диагональные) стропила устанавливаются от углов здания к торцу конькового прогона. На них приходится самая большая нагрузка.
- Накосные стропила устанавливаются одним концом на мауэрлат фронтонов, расположенных под вальмой, а другим крепятся к торцу бруса конька.
- Рядовые стропила боковых (основных) скатов соединяются с основным мауэрлатом и коньковым прогоном.
- Нарожные стропила (боковых скатов и вальм) в свою очередь крепятся к накосным.
Если вы решили построить двухскатную полувальмовую крышу своими руками, нужно очень ответственно подходить к выбору материала для изготовления элементов стропильной системы.
Стандартный материал для стропил доска с сечением 150 мм на 50 мм, желательно хвойных смолистых пород дерева, лучше всего сосны. Из лиственных пород предпочтительнее использовать лиственницу. Материал должен быть сухим, во избежание деформации системы в процессе дальнейшей эксплуатации. Также нужно провести обработку дерева специальным противомикробным средством.
При наличии больших пролетов, необходимо усиление системы при помощи подкосов и упоров, а накосные стропила усиливают, как правило, при помощи шпренгелей (или ферм).
Все эти элементы упираются либо на плиты, либо на балки перекрытия с использованием специальных затяжек.
Далее приступают к заключительному этапу строительства: монтаж обрешетки, гидроизоляции, пароизоляции, теплоизоляции и наконец, кровли.
Конструкция сложных кровель
Существует масса вариантов сочленения фрагментов кровли разной конструкции, в том числе и вальмовых скатов. Например, выступающую часть здания – эркер покрывают вальмовой крышей.
Вальмовый каркас эркера:
Самые популярные виды строения крыш с включением элементов вальмовой кровли – это крыши:
- голландская;
- датская;
- шатровая.
Голландская
Кровли такого типа отличает наличие коротких вальм, низ которых находится гораздо выше свесов смежных скатов. Это позволяет на фасаде 2-го этажа дома размещать окна. На нижнем снимке представлен такой дом с голландской крышей.
Крыша – голландка:
Датская
Крыши такой конструкции получили большое распространение в странах Западной Европы. Они впервые появились в Дании. В России они стали появляться сравнительно недавно. Их особенностью является то, что благодаря фронтону, на мансарде можно установить обычные вертикальные окна.
Шатровая
Вальмовая шатровая крыша – это упрощённый вариант стандартной вальмовой кровли. Отсутствие трапециевидных скатов позволяет избавиться от лишних опорных и усиливающих элементов. Следует отметить то, что данный вариант крыши приемлем для тех домов, которые в плане имеют вид квадрата.
Каркас шатровой крыши:

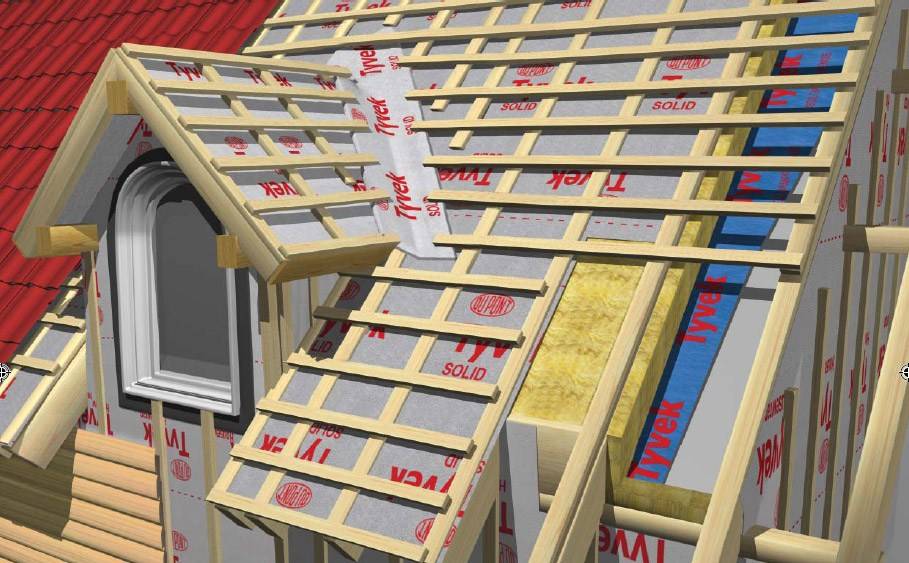

Что называется кукушкой
Вы наверняка не раз видели дома, выделяющиеся тем, что у них на крыше имеется выступ – небольшая отдельная конструкция с двухскатной крышей. Внешне она несколько напоминает старые часы с кукушкой – отсюда и появление ее названия. Особенно гармонично кукушки смотрятся в двухэтажных домах из бруса, делая их уютными и неповторимыми.
Преимущества и недостатки домов из бруса с кукушками
Основные достоинства проектов жилых домов с кукушками выглядят следующим образом:
- возможность задействовать дополнительный объем мансардного помещения;
- кукушки – еще один эффективный источник естественного освещения;
- их наличие позволяет придать дому оригинальный внешний вид и открыть целый ряд возможностей в дизайне интерьера
Не забудем и про некоторые нюансы:
- наличие в проекте дома из бруса кукушки сказывается на увеличении трудоемкости кровельных работ;
- отсюда повышение требований к квалификации работников, увеличение стоимости дома;
- кукушка при неправильном подходе может стать слабым местом крыши и причиной появления протечек и связанных с ними неприятностями
Кукушка или мансардное окно?
Дополнительное освещение мансарды можно осуществить за счет устройства мансардного окна. По сравнению с кукушкой, такой подход дешевле, но не приведет к увеличению объема помещения, зато он проще в реализации. Еще один нюанс: придется как-то решать вопрос с очисткой такого окна от снега. Часто кукушку в доме из бруса делают над выходом лестницы на второй этаж (мансарду) – чтобы не упираться головой в потолок.
В заключение статьи
Многие делают именно с кукушками – спрос на проекты с таким архитектурным элементом неизменно высок. Вы наверняка встретите их в каталогах других больших и не очень строительных фирм, занимающихся возведением деревянных загородных домов «под ключ». Останется лишь решить для себя: перевешивают ли в вашем случае плюсы устройства кукушки, или минусов все-таки больше, и от нее лучше отказаться в угоду простоте и меньшей стоимости.
Готовитесь к возведению пристройки к дому? Решили надстроить второй этаж? Возможно, старый фундамент дома пугает вас обилием трещин и нехарактерным перекосом? Все это свидетельствует о необходимости усиления фундамента. Мы постарались обобщить данные, которые будут полезными при решении этого вопроса. | |
Проектируя частный дом, можно столкнуться со множеством проблем, важнейшая из которых – устройство крыши. От уклона, количества скатов и строения каркаса конструкции зависит несущая способность, прочность и долговечность кровли.
Ситуация осложняется, если планируется строительство жилой мансарды, ведь в таком случае нужно думать о высоте потолка в подкровельном пространстве, о естественном освещении. Часто выходом из этого трудного положения становится крыша с кукушкой, которая не только помогает оборудовать жилое пространство, но также делает дом более оригинальным и запоминающимся.
«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:
- Двухскатная. При кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
- Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
- Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
- Арочная. Конструкция с часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
Это интересно: Как сделать теплицу из оцинкованного профиля — рассказываем детально
Вальмовая крыша своими руками – устройство стропильной системы
Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.
Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.
Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.
Полувальмовая крыша
В некоторых случаях вместо чердака хозяева решают устроить второй этаж. В таких случаях классическая модель вальмовой крыши не подойдет, так как на стенах нужно установить окна. Следовательно, нужна немного другая конструкция.
Полувальмовая крыша представляет собой вверху обычную двухскатную конструкцию, а снизу (между первым и вторым этажами) трапецию. Данная конструкция крыши придает всему строению очень оригинальный и интересный внешний вид, а также четко подчеркивает грань между этажами. Подобная конструкция чаще всего применяется для домов небольших размеров.
Полувальмовая крыша (четырехскатная) имеет вид мансардной конструкции с изломанным скатом. Зачастую она применяется в тех случаях, когда площадь желаемого помещения не возможно вписать в треугольную форму. Дело в том, что под крышей получается достаточно много свободного пространства, и его можно применять по своему усмотрению. Чтобы пространство под крышей не пропадало, его можно использовать как жилое.
По своей конструкции подобные крыши представляют собой что-то среднее между обычной вальмовой кровлей и обычной двускатной кровлей.
С чего же нужно начинать строительство? Как и вальмовая крыша, данная конструкция также требует подробных и точных расчетов. Если знания в данной области не достаточно глубоки, лучше заказать подробный расчет – полувальмовая крыша + чертеж + таблица у специалистов.
После этого, в соответствии с полученными показателями, необходимо закупить материал
При покупке особое внимание следует обратить на качество материала. Древесина должна быть сухой, без трещин и сучков
Прежде чем приступить к выполнению работ, необходимо тщательно обработать все деревянные элементы защитным раствором.
Специалисты не советуют новичкам браться за столь сложные конструкции, так как одна не значительная ошибка может привести к непредвиденным последствиям.
Если уж так сильно хочется соорудить крышу своими руками, то лучше стропильную систему доверить установить профессионалам, а вы можете заняться последующим монтажом и утеплением кровли.
Выбор материалов
Выбор материалов во многом зависит от самого проекта, а также оттого, какой вид крыши будет выполнен. Специалисты считают, что для ломаной крыши лучше всего использовать материалы из дерева, дизайн внутренней отделки также важен как и красивый внешний вид. Таким образом, сама конструкция будет более облегченная и в то же время надежная. Для монтажа кровли принято использовать кронштейны. Еще до монтажа конструкции материалы должны быть обработаны при помощи антисептика, который будет надежной защитой от влаги, сырости и обеспечит долговечность кровле на многие годы. Производя внутреннюю отделку, можно использовать деревянную вагонку и даже обыкновенную фанеру.
Преимущества и недостатки четырехскатных крыш с эркером
Четырехскатные крыши домов с эркером имеют большое количество преимуществ, среди которых можно выделить следующие моменты:
- привлекательный внешний вид кровельной конструкции, оригинальный дизайн, благодаря чему строение получается необычным;
- вальмовая крыша с эркером отличается высоким уровнем устойчивости к сильным порывам ветра, чему способствует отсутствие кровельного фронтона; чем меньше будет в конечном итоге угол ската крыши, тем меньше сильный ветер будет оказывать воздействие на стропильную систему;
- благодаря тому что вальмовая кровля с эркером имеет обтекаемую форму, конструкция отличается высокой устойчивостью к разным видам природных осадков;
- так как пирог расположен внутри конструкции, то это существенно облегчает процесс утепления;
- в зависимости от того, какая будет сделана высота и наклон вальмовой крыши с эркером, в дальнейшем можно использовать подкровельное пространство в качестве жилого помещения;
- во время оформления дома свес крыши делают довольно большим, благодаря чему можно получить дополнительную защиту для стен строения;
- так как у вальмовой конструкции с эркером отсутствует фронтон, это способствует равномерному распределению веса по фундаменту, кроме этого, нагрузка на фундамент существенно уменьшается.
Несмотря на большое количество преимуществ, не стоит забывать про недостатки, среди которых выделяют:
- сложный процесс монтажа – если во время работ будет допущена ошибка, даже самая незначительная, то уровень надежности сразу ставится под вопрос;
- для возведения вальмовой кровли требуются большие денежные вложения.
Перед тем как приступить к монтажу, рекомендуется предварительно изучить все имеющиеся преимущества и недостатки, после чего принимать решение.
Достоинства
Крыша конверт – популярное архитектурное решение, которое часто используется в строительстве частных малоэтажных домов. Профессиональные кровельщики утверждают, что шатровая конструкция с точки зрения проектирования, монтажа намного сложнее вальмовой, а расчет ее стропильного каркаса вообще под силу только опытному проектировщику. Достоинствами этих кровель считают:
- Большое подкровельное пространство. Большая высота потолка и площадь под кровлей позволяет организовывать жилые мансарды и просторные чердаки.
- Хороший сток воды со скатов. Благодаря достаточно большому уклону и количеству скатов талая или дождевая вода с поверхности скатов стекает, не встречая затруднений. Благодаря этому нагрузка на каркас не увеличивается даже во время самых сильных снегопадов и интенсивного таяния.
- Защита стен от осадков. Благодаря тому, что фронтоны заменяются на скаты, все наружные стены и их отделка хорошо защищается от атмосферных осадков, а потому сохраняется лучше.
- Равномерный подогрев подкровельного помещения. Благодаря тому, что конструкция крыши, напоминающих по виду конверт, не имеет вертикальных фронтов, чердачное помещение и поверхность кровли прогревается равномерно.
Устройство крыши конвертом
Расчет вальмовой крыши
Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:
ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.
Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины
Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:
Таблица – угол наклона крыши в зависимости от кровельного материалаТаблица – угол наклона крыши в зависимости от типа покрытия
Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:
- сначала на верхнюю обвязку торцевой стены наносится осевая линия;
- затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
- далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
- на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
- полученная точка является заложением промежуточного стропила.
Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.
Материал подготовлен для сайта www.moydomik.net
Формулы для расчета вальмовой крыши
| Высота конька | Чертеж для расчета высоты конька вальмовой крыши | |
| Длина конькового бруса | Длина дома минус его ширина | Чертеж для расчета длины конькового бруса вальмовой крыши |
| Длина центральных стропил (трапеции) | Формула для расчета длины центральных стропил | Теорема Пифагора |
| Длина рядовых стропил | Рассчитывается аналогично длине центральных стропил | |
| Удлинение стропила для формирования каркасного свеса | Чертеж для расчета насколько необходимо удлинить стропила для свеса | |
| Угол наклона рядовых стропил | Формула для расчета угла наклона рядовых стропил | Чертеж для расчета угла наклона рядовых (промежуточных) стропил |
| Длина диагональных вальмовых стропил | Формула для расчета длины диагональных стропил | Схема для расчета длины диагональных стропил вальмовой крыши |
| Нарожники (короткие стропила) | Первое короткое стропило | Чертеж для расчета 1-го короткого стропила вальмовой крыши |
| Второе короткое стропило | Схема для расчета 2-го короткого стропила вальмовой крыши | |
| Площадь вальмовой крыши | Формула для расчета площади вальмовой кровли | Чертеж для расчета площади вальмовой крыши |
Как рассчитать площадь вальмовой крыши?
Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.
Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.
Расчет площади вальмовой крыши – формулы
Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.
Полезные рекомендации
Полувальмовые крыши (они обычно относятся к голландскому и каркасному виду построек) выглядят иначе и допускают при монтаже карнизов торцевого ската расположение окон несколько выше, чем фронтальные. Строительство такого типа крыш, как правило, производится тогда, когда запланировано устроить внутри ее мансардного пространства жилую зону.
Проведение вентиляции холодного чердака является интересным вариантом, так как при отсутствии отопления конденсация влаги будет незначительной, но удаление ее в любом случае необходимо.
Этапы строительства вальмовой крыши смотрите в следующем видео.
Особые условия
Таким образом, становится понятно, что фронтальный и боковой балконы – это часть мансардного этажа с общими несущими элементами постройки. А следовательно, часть конструкции окажется открытой. И здесь остро встает вопрос, как уберечь дом от агрессивных воздействий окружающей среды.
Чтобы избежать губительных последствий от осадков, химико-биологических воздействий и порывов ветра, необходимо тщательно продумать гидро-и теплоизоляцию помещений. Плиту перекрытие необходимо промазать битумной мастикой, укрыть специальной мембраной, либо проложить слой толстой полиэтиленовой пленки. Поверх гидроизоляции укладывается утеплитель, который зашивается листовым материалом, и только после этого делается стяжка или настилается чистовой пол.
Совет: Особое внимание уделяйте стыкам, именно они являются «слабым звеном» всей конструкции. Мансардные балконы, фото боковой конструкции в скате кровли на дополнительных опорах
Мансардные балконы, фото боковой конструкции в скате кровли на дополнительных опорах
Пример проекта четырехскатной крыши для каркасного дома
Быстрыми по возведению считаются каркасные дома. Для их покрытия используют скатные или плоские с незначительными скатами крыши. Самой эффективной и популярной на каркасном доме является вальмовая крыша.
Возведение крыши всегда начинается с проектирования. Кроме эстетичности, кровля должна иметь прочную конструкцию и в то же время не создавать большого давления на стены здания.
Разрабатывая проект четырехскатной крыши на каркасном доме надо учитывать массу всех материалов. Сюда входит стропильная система и кровельный пирог. Плюс надо добавить нагрузку работающих на кровле людей и установленного дополнительного оборудования, например, антенны, мансардные окна, лестницы и др. Если чердак будет жилой, к общей нагрузке надо добавить вес мебели, будущих перегородок и напольного покрытия.
Другой важный фактор, требующий учета – это нагрузка от ветра и атмосферных осадков. Вальмовая крыша отличается устойчивостью к природным катаклизмам, но для каждого региона индивидуально рассчитывают угол наклона скатов.
Внимание! Прочность всей кровли во многом зависит от узлов соединения мауэрлата и стропильных ног.
На этом видео показано, как увеличивают жесткость стропил:
Прочность кровли зависит от стропильной системы. Здесь правильно надо рассчитать сечение и размеры деревянных элементов, плюс, точно определить лучший метод их соединения. Эту работу лучше доверить специалисту. По расчетам, можно начинать изготавливать стропильную систему. Но здесь существует более простой вариант. Фермы можно приобрести готовые у мастеров. Для неопытного человека это сэкономит время и средства, так как сделать первый раз без брака ферму не удастся. Существует несколько видов стропильных ферм, модели которых можно увидеть на фото.
Важно! Прочность стропильной системе придают сухие материалы. Сырую древесину со временем поведет, что грозит деформацией кровельного покрытия вместе с каркасом.. На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:
На этом видео можно увидеть стропильную систему вальмовой крыши и эркера:
Чертежи стропильной системы
Стропильная система
Грамотно составленный и хорошо продуманный чертеж является основой успеха строительства. Форма и размер выступа привязывается к параметрам ригелей, затяжек и стоек. Эти детали ограничивают пространство чердака или мансарды по ширине и высоте. Каркас сооружения прочно привязывается к стропильной системе кровли на глубину не менее 200 см, чтобы обеспечить надежное примыкание и исключить вероятность отрыва.
Схема пристройки кукушки могут быть такими:
- Люк. На одном скате может быть несколько таких конструкций. Отличаются они простотой, минимализмом, но достаточно удобны и практичны. Представляют собой небольшой каркас, прикрепленный к двум соседним стропилам. Сам люк состоит из двух частей, которые при открывании (откидывании) образуют козырек и площадку.
- Оконного типа. Проект применяется при обустройстве чердака небольшого размера. Детали остова опираются не на стропила, а на стену или мауэрлат. Благодаря этому отсутствуют нежелательные нагрузки на несущие балки, одновременно присутствуют все плюсы пристройки — свет, вентиляция, отличный обзор.
- С выносом. Для опоры каркаса используется стена здания, на которую укладываются лаги. Это самый сложный вариант, но он дает возможность оборудовать небольшой балкон, где смогут разместиться два человека.
- Классический. Наиболее распространенный проект, так как совмещает в себе простоту, практичность и надежность. Короб закрепляется между парой наслонных стропил и фиксируется к мауэрлату. Кровля делается односкатной или двускатной.
Вальмовые крыши фото конструкций интересного дизайна
Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.
Деревянный дом с четырехскатной вальмовой кровлей
Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.
Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.
Одноэтажный дом с шатровой крышей
Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.
Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.
Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.
Дом с полукруглым эркером
Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.
Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.
Современный дом с вальмовой крышей
