Виды утеплителя для трубы водоснабжения

Способы теплоизоляции труб

Предотвратить замерзание воды в трубах различных коммуникаций помогает своевременная теплоизоляция элементов этих систем. Причем решать вопрос утепления водопроводных труб на улице рекомендуется еще на этапе сборки водопроводной системы, в этом случае расходы могут быть минимальными.

Для утепления водопроводной трубы можно использовать любые материалы, предназначенные для этой цели. Главное условие – выбирать качественный продукт, даже при его высокой стоимости

Важно понимать, что дешевый вариант – это зря потраченные деньги.

Решать проблему, как утеплить трубы водопровода в земле, также можно разными способами.

Среди большого количества вариантов теплоизоляции особой популярностью пользуются следующие:

• Укладка трубопровода на 50 см ниже уровня промерзания грунта. Узнать, на какую глубину промерзает грунт в определенном регионе, можно из специальных справочных таблиц. Кроме того можно провести самостоятельно исследования, и установить уровень промерзания земли опытным путем.
• Обмотка труб нагревательным кабелем. Простота использования и высокая эффективность делает нагревательный кабель довольно популярным вариантом утепления водопроводных труб в земле. Кабель может быть наружным или внутренним. В зависимости от этого определяется способ монтажа: наружный кабель укладывают поверх водопровода, внутренний – внутри трубы. Кабель имеет надежную изоляцию и выполнен из полностью безопасных материалов. Подключение осуществляется к простому кабелю с вилкой через термоусадочную муфту или выводится на автомат. Мощность нагревательного кабеля может быть разной, чаще всего используют кабель мощностью от 10 до 20 Вт.
• Использование теплоизоляционного материала. Изоляция для труб водоснабжения на рынке представлена в огромном ассортименте. Все разновидности характеризуются индивидуальными свойствами, особенностями укладки, имеют разную стоимость и срок эксплуатации. Выбор теплоизоляционного материала зависит от определенной ситуации. Очень часто в качестве утеплителя используют полиэтиленовую или пенополиуретановую скорлупу, которая отличается легким монтажом.
• Обеспечение воздушной прослойки. Такой способ решения проблемы, как утеплить водопроводные трубы на улице, также пользуется популярностью. Воздушная прослойка создается при помещении водопроводной трубы в гладкую пластиковую или гофрированную трубу большего диаметра. В свободном пространстве циркулирует теплый воздух, который подогревается каким-либо способом или поступает из теплого подвального помещения. Теплый воздух является хорошей защитой водопроводной трубы от промерзания, однако в качестве дополнительного утепления используют полипропилен или другой материал.
• Приобретение готовой заводской трубы. В этом случае трубы уже полностью готовы к монтажу. Изделие представляет собой две трубы разного диаметра, вставленные одна в другую, пространство между ними заполнено теплоизоляционным материалом. Стоит отметить, что готовые трубы не всегда соответствуют запросам потребителя. Диаметр, вид материала и стоимость готовой трубы могут отличаться от требуемых параметров.
• Применение в комплексе нескольких способов.

Способы утепления наружного водоснабжения

Для теплоизоляции водопроводных труб, расположенных на улице, используются:

• укладка материалов естественного происхождения;
• нанесение рулонного покрытия;
• напыление жидкого материала на предварительно подготовленную поверхность трубы.

Применение простых методик

Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.

Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.

Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.

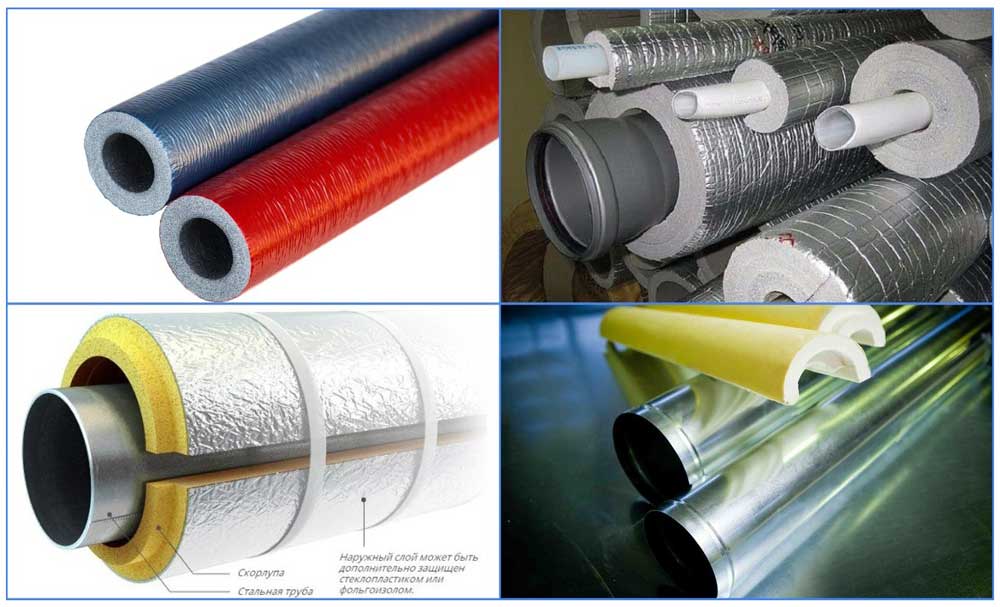

Виды и формы материалов

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.

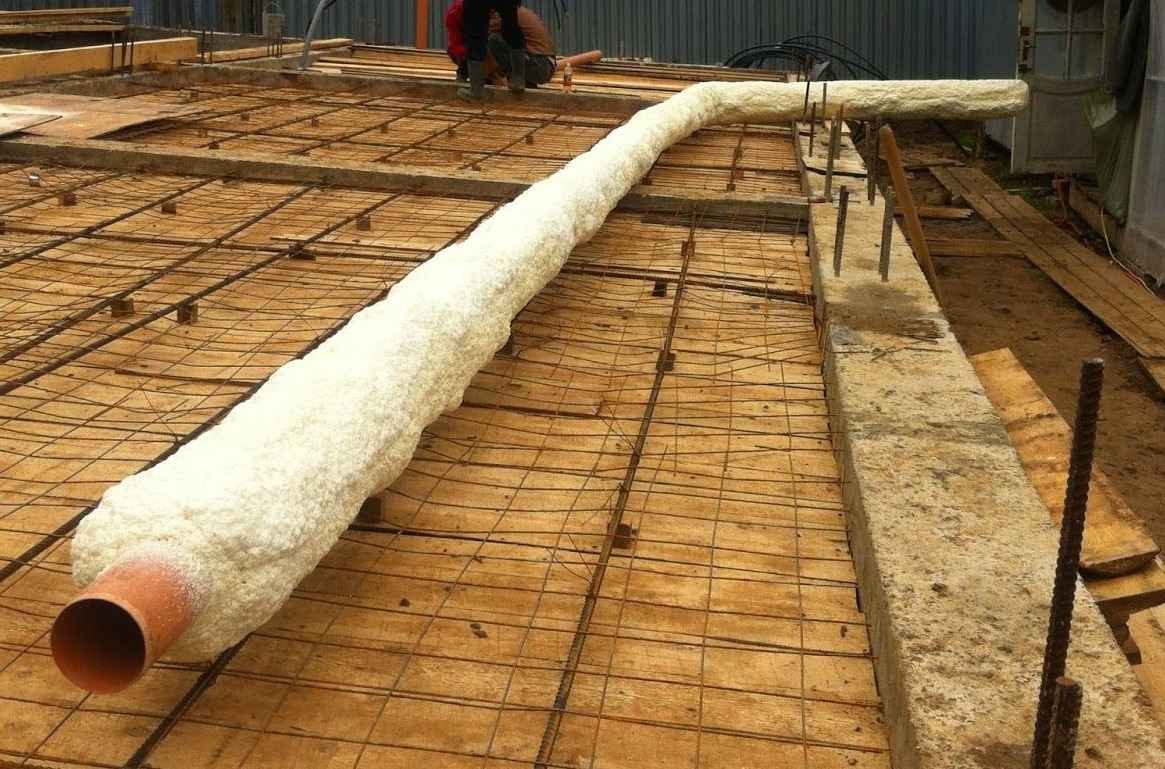

Теплоизоляционная краска и напыление пенополиуретаном

Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.

Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.

В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.

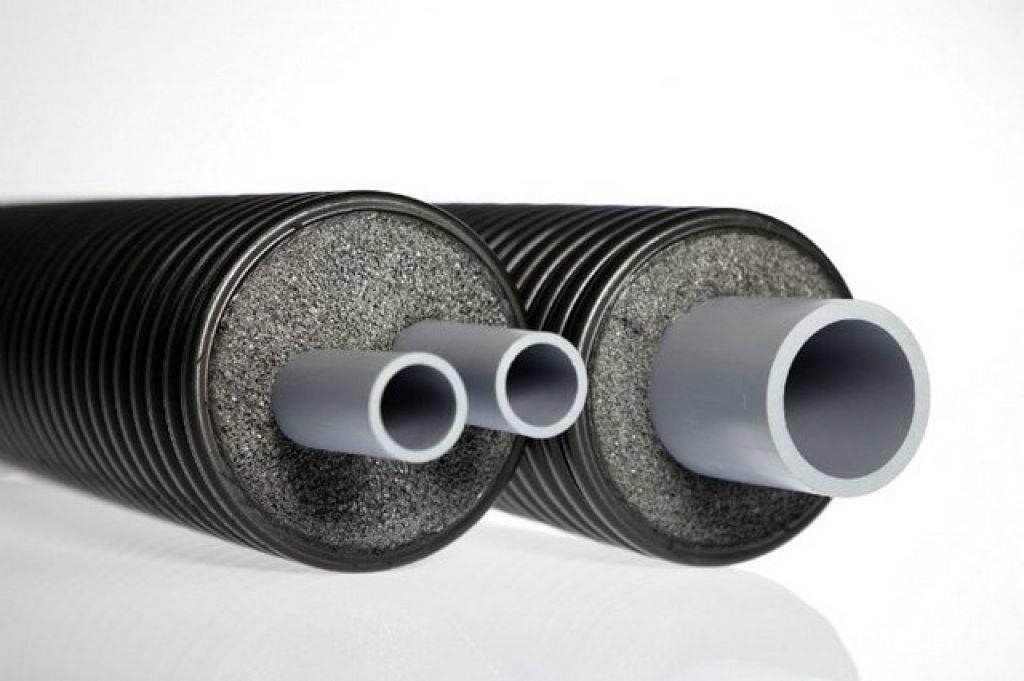

Готовые комплексные решения

Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.

Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.

Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.

Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

Как утеплить трубу водопровода на входе в дом

Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.

Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.

Монтаж цилиндровой изоляции для труб

Общей инструкции по монтажу теплоизоляции труб в виде цилиндрических кожухов нет. Каждый материал предполагает свои особенности работы. При этом можно выделить ряд общих правил. Они закреплены в действующем СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Общие правила и рекомендации к работе

Укладку цилиндровой изоляции на трубы водопровода можно выполнять как до их сборки, так и после. Однако специалисты настаивают на втором варианте, так как систему водоснабжения нужно проверить на наличие протечек.

Обратите внимание: на отдельные трубы утеплитель просто надевают сверху, как чехол. Если трубопровод собран, на сегментах теплоизоляции делают продольный разрез и оборачивают ими коммуникации

Если трубы старые, их очищают от грязи и ржавчины, а затем покрывают антикоррозийными составами. Цилиндровые сегменты подбирают и укладывают вплотную к коммуникациям. Они не должны болтаться, оставляя воздушную прослойку. Крепление изоляции начинают от фланцевых соединений таким образом, чтобы швы не образовывали прямую линию (шов вразбежку).

Фиксацию утеплителей выполняют бандажами, сделанными из алюминиевых полос или окрашенной упаковочной ленты. Альтернатива им – нержавеющая стальная проволока диаметром не менее 2 мм. Для жестких кожухов используют термостойкий клей или мастику. Для утепления отводов, тройников продают соответствующие изолирующие элементы (фасонные). Также их можно вырезать из основных сегментов с помощью стусла. Все стыки изолируют и фиксируют хомутами.

Особенности монтажа некоторых материалов

При укладке пенопластовой скорлупы на трубы большого диаметра может понадобится не два полуцилиндра, а большее количество сегментов. В этом случае обеспечивают дополнительную изоляцию и фиксацию кожуха. Для этого можно сделать следующее:

• проклеить стыки сегментов фольгированным скотчем;
• добавить хомуты по длине трубопровода;
• проклеить замковое соединение сегментов.

Дополнительная защита цилиндровой теплоизоляции из пенополистирола – ее обмотка полиэтиленом.

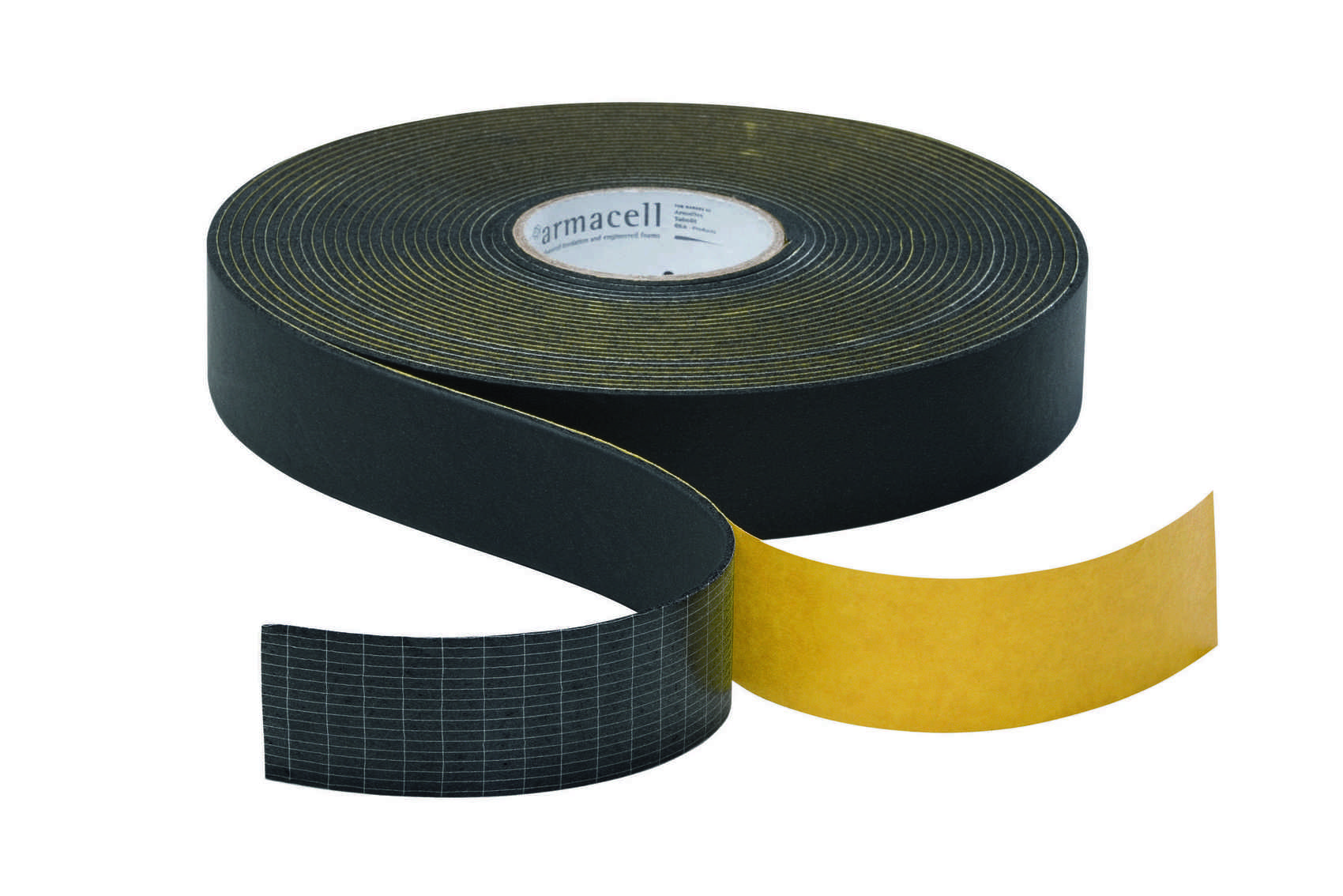

Для работы со вспененным каучуком (например, K-FLEX) понадобится специальный клей. Его наносят жесткой коротковорсовой кистью равномерным слоем. Затем утеплитель плотно прижимают к трубе, не растягивая. Система водоснабжения при этом должна быть отключена. Подачу воды начинают не ранее, чем через 36 часов после завершения работ.

Укладка нагревательного кабеля поверх трубы

Монтаж нагревательного кабеля поверх трубы выполняют следующим образом:

1. По всей длине трубы спиралью наматывают фольгированный скотч.
2. Укладывают по подготовленной спирали кабель. При этом строго придерживаются границ фольгированного материала.
3. Поверх кабеля также прокладывают фиксирующий слой фольгированного скотча.
4. Оборачивают трубу теплоизоляционным материалом, зафиксировав его сантехническим скотчем.

Ту часть трубопровода, которая расположена над землей, дополнительно обматывают полиэтиленовой пленкой.

Таким образом, выбор утеплителей для водопроводных труб зависит от места их прокладки, диаметра и финансовых возможностей. Грамотно подобранный материал и правильное выполнение монтажных работ – залог надежной работы системы водоснабжения в любое время года.

https://youtube.com/watch?v=jM9wcTfzqjE

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Жидкая защита водопровода двухкомпонентной монтажной пеной

Применяется двухкомпонентная монтажная пена совместно с кожухом, выполняющим функцию защитного элемента. Поскольку его эксплуатация проводится на улице, с целью защиты от коррозии для изготовления основы кожуха используется нержавеющая сталь либо оцинкованное железо. Это приводит увеличению стоимости выполненных работ.

Имея высокие теплоизоляционные показатели, подобная конструкция нашла широкое применение в строительстве коммунальных сетей большого диаметра. Но выполнение работ сопряжено со значительными затратами трудовых ресурсов. Кроме того, нормативные документы регламентирую применение теплоизоляции данного типа только на улице. Причина – материал может нанести вред здоровью человека.

Обработка сетей с использованием жидкого двухкомпонентного полиуретанового герметика начинается с установки и центрирования относительно тела трубы защитного металлического кожуха. Далее производится по очереди закладка в кожух основного и вспомогательного элемента на полиуретановой основе. Когда они войдут в контакт, начнётся сопровождающаяся вспениванием химическая реакция, в результате которой всё свободное пространство заполнится плотным составом. Очень критичен подбор дозировки материала. Избыток приведёт к его чрезмерному расходу и необязательным дополнительным затратам, а недостаток к некачественной теплоизоляции труб.

Своевременно выполненные теплоизоляционные работы могут гарантировать владельцу частного дома спокойствие, поскольку инженерные коммуникации будут надёжно защищены от воздействия негативных природных факторов.

Утепляем коммуникации в подвале трубы отопления

Проблема утепления коммуникаций в подвале, как правило, не знакома простым городским жителям. Зато с ней очень часто сталкиваются все те, кто проживает за городом или имеет дачу (или частный дом) сезонного проживания. Утепление трубопроводов – это не только полезное, но и зачастую необходимое мероприятие, предохраняющее всё здание от множества потенциальных проблем.

Материалы для теплоизоляции

Сегодня для снижения теплопотерь и теплоизоляции труб отопления могут быть использованы самые разные материалы. Выбор того или иного теплоизолятора для труб подвала будет зависеть, прежде всего, от специфических требований хозяина дома, условий эксплуатации и размеров трубы.

На современном рынке представлено огромное количество теплоизоляционных материалов, но далеко не все из них подходят для труб отопления.

Этот момент нужно обязательно предусмотреть перед тем, как приобретать тот или иной теплоизоляционный материал.

Конечно, к самым распространенным и традиционным теплоизоляторам, которые используются повсеместно, можно отнести волокнистые утеплители, в том числе и минеральную вату.

Ее можно использовать в самых разных условиях, причем практически всегда теплоизоляция будет вполне эффективна.

Материалы, созданные на основе минеральной ваты, потенциально выдерживают чрезвычайно высокие температуры, поэтому допускается их использование в подвалах и котельных.

Минеральная вата.

Что можно выделить из основных достоинств данного теплоизолятора?

• высокий уровень устойчивости к химическим веществам;
• безопасность для человека и окружающей среды;
• минимальное водопоглощение (но при серьезном воздействии воды утеплитель свои свойства утратит);
• небольшая цена.

Базальтовая вата.

Минеральная вата, по мнению специалистов, отлично подходит для теплоизоляции внешних трубопроводов, а также отопительных систем в подвале частного дома.

В последние годы всё чаще используются производные материалы: базальтовая вата и стекловата, которые также имеют неплохие эксплуатационные и рабочие характеристики. Материалы такого типа подходят большинству загородных домовладельцев.

Изоляция с помощью пенополиуретана

В последнее время всё больше людей стали обращать внимание на современные теплоизоляторы. И одним из самых популярных и эффективных считается пенополиуретан (ППУ)

Материал такого типа отлично подходит для труб и является, по сути, внешней оболочкой для трубы водопровода («труба в трубе»)

Материал такого типа отлично подходит для труб и является, по сути, внешней оболочкой для трубы водопровода («труба в трубе»).

Пенополиуретан значительно уменьшает тепловые потери.

Конструкция такого типа не только минимизирует потери тепловой энергии, но и придает трубам высокий уровень прочности.

Положительные характеристики пенополиуретана:

• материал не содержит никаких опасных для человека соединений;
• высокий уровень устойчивости к климатическим воздействиям;
• повышенная механическая прочность;
• нейтральность к электричеству и биологическим воздействиям.

Изоляционные материалы на основе пенополиуретана не будут гнить или разрушаться при химическом воздействии. Единственным очевидным недостатком материала считается его высокая стоимость. По сути, только это можно считать поводом отказаться от теплоизоляции из пенополиуретана подвале частного дома.

Готовые скорлупы ППУ.

Нельзя не отметить, что утепление труб пенополиуретаном своими руками выполнить не так просто, поэтому для этой работы лучше нанять специалистов. В подвале частного дома использование пенополиуретана зачастую выглядит не очень выгодным мероприятием: затраты на единичный монтаж (например, для одной или двух труб) будут достаточно высокими, поэтому в этом нет острой необходимости.

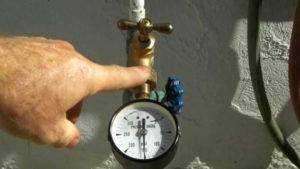

Использование высокого давления и утепление воздухом

Оказывается, что для защиты домашней водопроводной системы от замерзания не обязательно укрывать коммуникации теплоизолирующим слоем. Есть один интересный способ утепления, основанный на физических законах термодинамики знакомых всем из школьного учебника физики. Известно, что увеличение давления жидкости значительно снижает температуру кристаллизации.

И если поддерживать высокое давление в системе, вода не будет превращаться в лед и сохранит свое жидкое состояние. Например, создание рабочего давления в водопроводной системе в 3 Атм. надежно предохранит водопровод дачи от промерзания. Правда, для этого необходимо установить дополнительное устройство – ресивер.

Второй необычный способ утепления «без утеплителя» водяных труб — теплым воздухом, основан на использовании воздушного потока, исходящего из вентиляционного канала подвального помещения. Для этого водопроводную трубу помещают в пластиковую гильзу большего диаметра. Внешняя труба соединяется с вентиляцией подвала, в которой теплый воздух идет непосредственно от земли, а на другом конце делает выпуск наружу.

Важно: чтобы создать хорошую циркуляция, необходимо воздушный канал оборудовать всасывающим дефлектором. Теплый воздушный поток будет циркулировать быстрее, и вода в трубах будет постоянно обогреваться

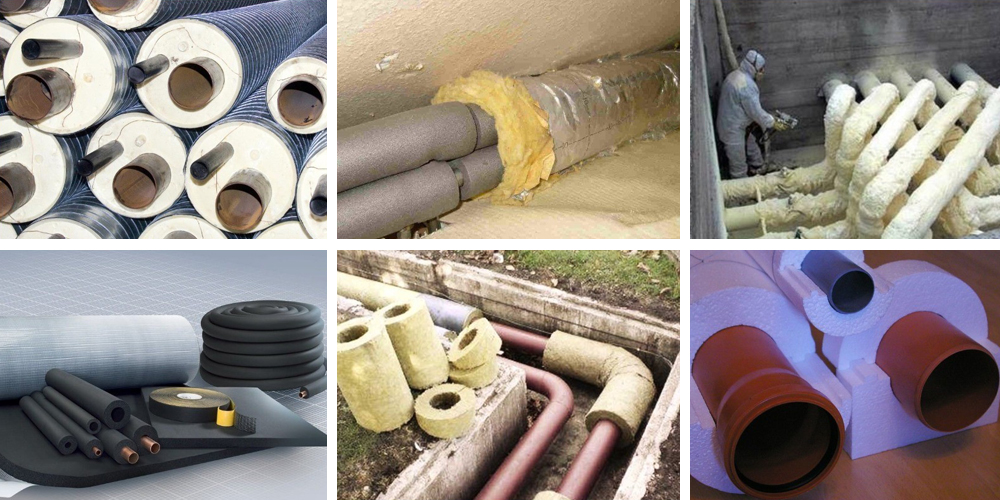

Виды теплоизоляционных материалов

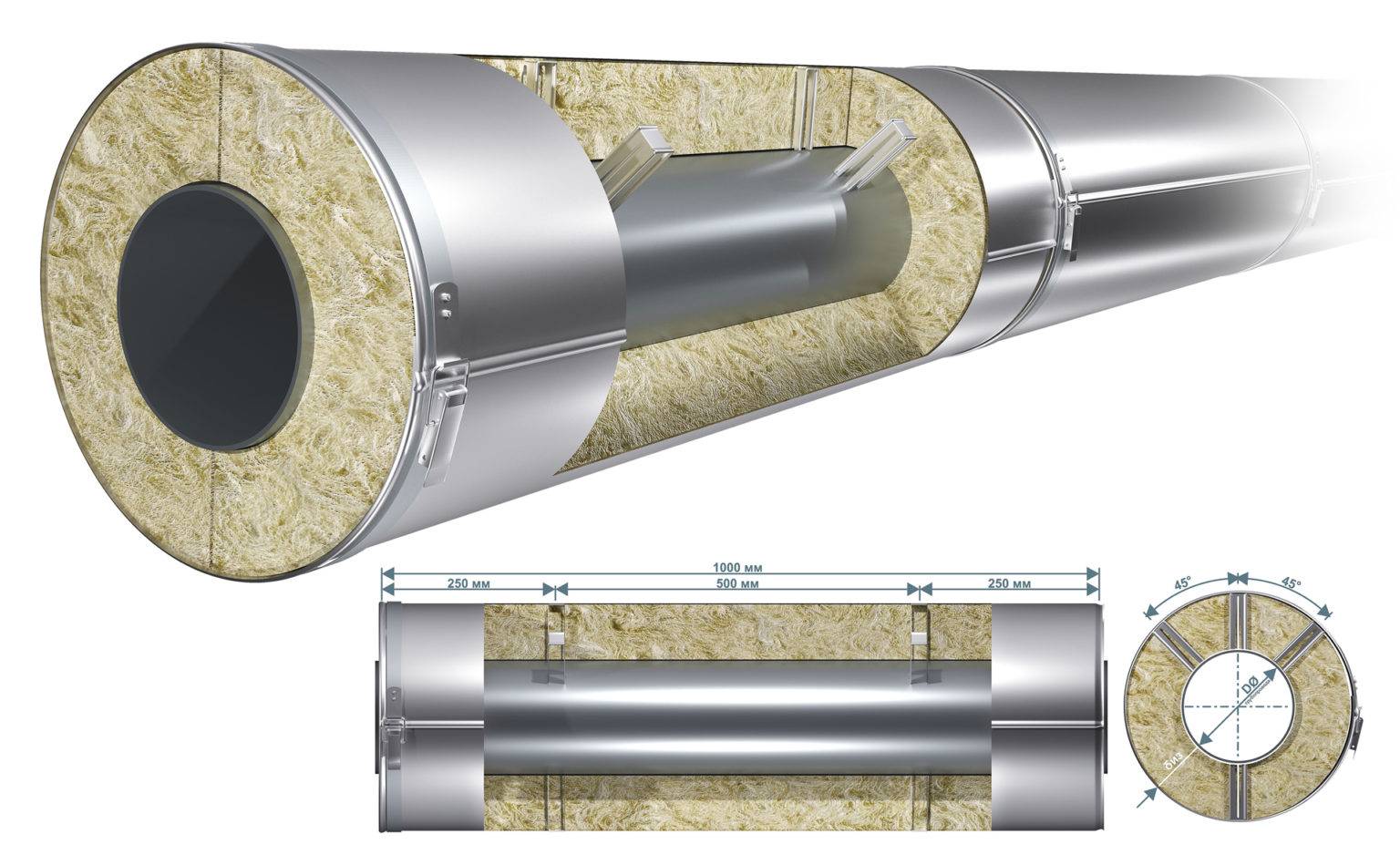

Минеральная вата

Особенно хорошо минвата подходит для утепления трубопроводов большого диаметра

Благодаря своей высокой эффективности очень популярны теплоизоляторы, состоящие из минеральной ваты. Среди их преимуществ можно выделить следующие:

• достаточная степень термостойкости (до 650 С), при этом материал, нагреваясь, не теряет первоначальные механические и теплоизоляционные характеристики;
• химическая стойкость к растворителям, щелочам, кислотам, масляным растворам;
• незначительное водопоглощение – вследствие обработки специальными пропиточными составами;
• минвата считается нетоксичным строительным материалом.

Утеплитель для труб отопления на основе минеральной ваты идеален для теплоизоляции трубопроводов отопления и горячего водоснабжения, проведенных в общественных, промышленных и жилых зданиях. Его часто используют и для монтажа на трубах, подвергающихся постоянному нагреванию, например, на печных дымоходах.

Существует несколько разновидностей теплоизоляторов из минеральной ваты:

• каменная вата – производится из базальтовых горных пород (о ней вы уже прочитали выше);
• стекловата (стекловолокно) – сырьем служит бой стекла или штапельное волокно, изготовленное из кварцевого песка. Стеклянный утеплитель, в отличие от каменного, не настолько термостоек, поэтому сферы, где он может применяться, несколько уже.

Стекловата

Войлочная стекловата для труб

Стеклянный минеральный утеплитель выпускается толщиной 3-4 мкм в рулонах длиной 1550-2000 мм. Стекловата обладает низкой плотностью и может применяться для трубопроводов, температура нагревания которых не выше 180  С.

Утеплитель пригоден для теплоизоляции наземных коммуникаций. Среди его положительных свойств:

1. стойкость к вибрации;
2. устойчивость к биологическим и химическим воздействиям;
3. длительный срок службы.

Пенополиуретан

Изоляция из пенополиуретана

Теплоизолятор из пенополиуретана представляет собой конструкцию жесткой формы, состоящую из ребер и стенок. Отливается утеплитель в производственных условиях методом «труба в трубе». Другое название такого изолятора – теплоизолирующая скорлупа. Он очень прочен и хорошо удерживает тепло внутри трубопровода. Особо стоит отметить, что утеплитель пенополиуретан:

• имеет нейтральный запах и нетоксичен;
• стоек к гниению;
• безопасен для человеческого организма;
• очень прочен, что предотвращает возможные поломки трубопровода, связанные с внешними механическими нагрузками;
• обладает хорошими диэлектрическими свойствами;
• химически устойчив к щелочам, кислотам, пластификаторам, растворителям;
• выдерживает различные погодные условия, поэтому с его помощью можно провести утепление труб отопления на улице.

Но есть у полимерного утеплителя один существенный недостаток – высокая цена.

Вспененный полиэтилен

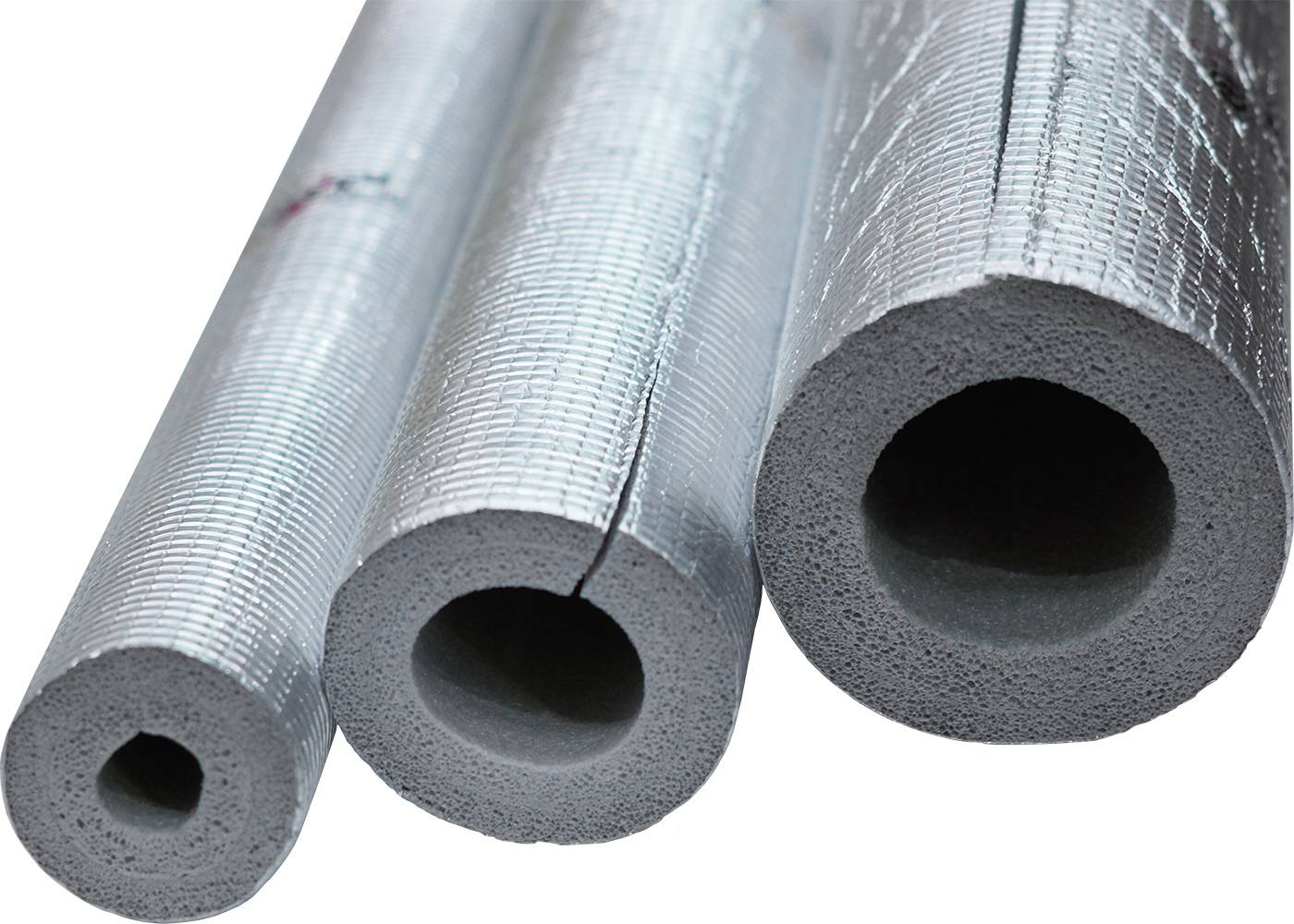

Цилиндры для изоляции из вспененного полиэтилена

Экологически чистый, безвредный для человека, стойкий к влажности и резким колебаниям температур, вспененный полиэтилен очень востребован в качестве теплоизоляционного материала. Изготавливается в виде трубки определенного диаметра, оснащенной надрезом. Может использоваться для утепления труб отопления, а также холодного и горячего водоснабжения.

Сохраняет свои характеристики при взаимодействии с различными строительными материалами (известь, бетон и пр.).

Другие утеплители

Также доступны еще несколько видов утеплителей:

1. Пенополистирол.

Утеплитель изготавливается в виде двух соединяющихся половинок. Соединение происходит способом «шип-паз», что предупреждает образование так называемых «мостиков холода» в теплоизоляционном слое.

1. Пенопласт.

Низкая степень влагопоглощения и теплопроводности, длительный срок эксплуатации (50 лет и более), хорошая звукоизоляция и термостойкость, а также устойчивость к воспламенению делают пенопласт незаменимым утеплителем, использующимся в промышленном строительстве.

Пенополистирол, пенопласт, пеноизол, пеностекло – лучшие утеплители для труб отопления

1. Пеноизол.

Схож по своим свойствам с пенопластом, отличается лишь тем, что выпускается в жидком виде. При нанесении на трубы не оставляет «пробелов» и обеспечивает после высыхания герметичность системы.

1. Пеностекло.

Является абсолютно безопасным утеплителем, так как состоит из стекла ячеистой структуры. Утеплитель безусадочный, прочный и долговечный, негорючий, устойчивый к химическим средам и парам, с легкостью переносит нашествия грызунов.

Утепление труб отопления пеностеклом не представляет сложности даже для новичков, при этом можно быть уверенным в его долгом сроке службы.
