Установка водостоков своими руками: монтаж на крышу, советы по выбору, видео

Монтаж водостоков

Чтобы создать водовод кровли своими руками, следует приготовить:

инструмент для вальцовки;
молотки;
ножницы по металлу;
форму для изготовления желобов;
инструмент для разметки.

Перед тем как выполнить монтаж водостоков для крыши, следует произвести расчеты размеров и нужного количества крепежей, а также элементов конструкции.

Крепление желобов происходит при помощи кронштейнов. Их следует располагать на расстоянии 50-60 см друг от друга. Чтобы правильно выставить уклон, следует сначала укрепить начальный и конечный кронштейны, а после между ними натянуть шнур. Выставлять последующие кронштейны следует строго по линии шнура.

Принцип выставления уклона

Величина уклона должна составлять приблизительно по 5 мм на каждый метр. При малом уклоне возможен перелив воды, а слишком сильный уклон будет придавать строению неэстетичный вид.

Слишком длинные желоба следует составлять на земле, поскольку в такой конструкции будет довольно сложно сделать крепление наверху. Скрепление желоба происходит с помощью герметика и заклепок. Для соединения фрагментов труб их заводят одна в другую не менее чем на 2 см, а после фиксируют хомутами.

Расположение трубы водовода контролируется с помощью отвеса и должно быть строго вертикально. Следует произвести крепление верхнего хомута и повесить на него отвес, а затем отметить расположение остальных. Прикреплять трубу к хомутам в направлении хода воды.

Оформление изгибов

Ошибки при монтаже водовода

Горизонтальная установка желобов. Последствием такой ошибки будет накапливание воды в углах системы и желобе. При этом она замерзает и оттаивает, создавая ледяные пробки, препятствующие отведению вод. В результате такой работы водоотвода через пару лет система будет нуждаться в ремонте, возможно даже образование трещин в пластиковом водостоке.
Неверно выбранный диаметр труб и недостаточное количество воронок. Система водостока не будет справляться с потоком воды.
Установка желобов с уклоном к стене или в обратную сторону. При ливневых дождях вода будет переливаться через края желоба.
Установка трубы близко к стене дома или слишком высоко выведенный слив. Возможно попадание воды на стены дома.
Установка недостаточного количества кронштейнов. Желоб может не справиться с нагрузкой и лопнуть.
Неправильно собранные пластиковые трубы. Возможно протекание или повреждение трубы.

Эти правила являются общими для водостоков всех видов.

Процесс установки системы водоотвода

Правильность установки проверить очень просто:

Герметичность соединений проверяется затыканием сливных отверстий и наливанием воды. Смотрят, не протекает ли вода. После открывают сток и проверяют, быстро ли вытечет вода.
Уклон желобов проверяют уровнем, теодолитом или нивелиром.
Отсутствие переливов и способность трубы выпускать воду проверяют, поливая скат из шланга.

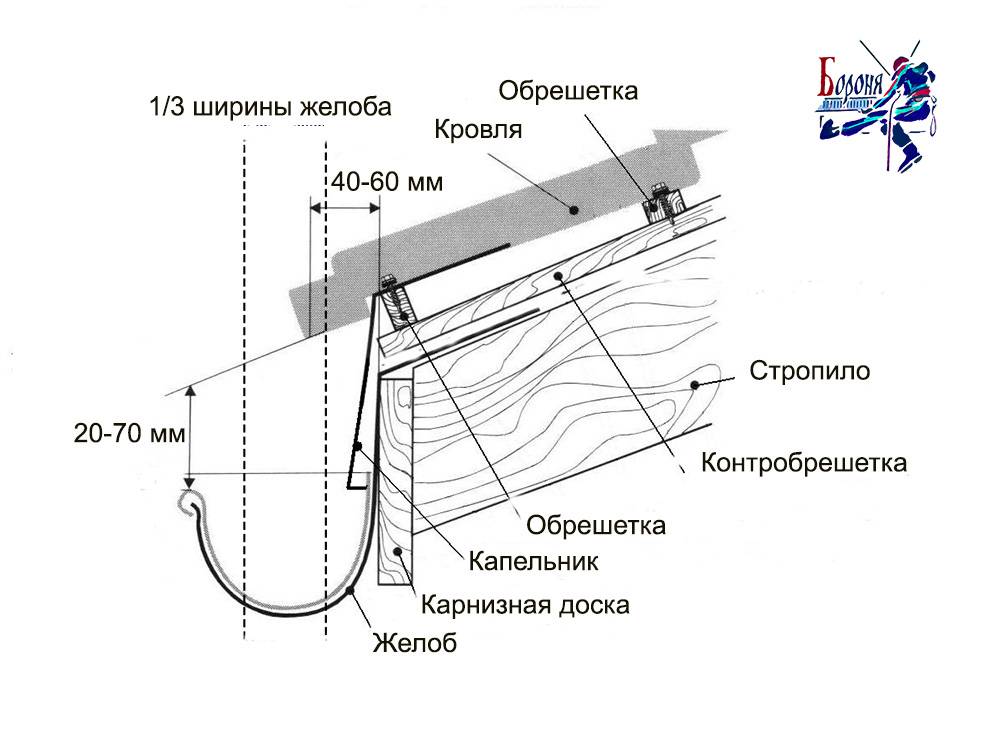

Правильность локализации желоба у края крыши проверяют, прикладыванием рейки. Она должна проходить под ним.

Для защиты конструкции от мусора монтируют сетку

Таким образом, при соблюдении правил монтажа вполне возможно установить водосток своими руками, сэкономив средства. Готовый водосток следует периодически чистить от листьев и прочего мусора

Особенно важно это сделать перед началом зимы, потому что основное накопление мусора происходит в осенне-летний период

Правильно произведенная установка водовода не только защитит строение от атмосферных осадков, но также придаст дому завершенный вид. Некоторые виды водостоков смотрятся очень декоративно и поистине могут считаться украшением здания.

Водосточная система составляет защиту основания здания от разрушительного воздействия природной среды, но это возможно только при правильном взаимодействии ее составляющих: крыши, желоба, труб и слива.

Чем в большем отдалении будет выведена труба водостока, тем меньшее количество вод просочится в почву и горные породы возле строения.

Это естественным образом продлит срок службы частного дома.

Конструктивные части металлического водостока

Все конструктивные элементы металлических водостоков необходимо подбирать под конкретное сооружение с учетом всех его особенностей и отличий. Поэтому предварительно необходимо осуществить проектирование системы.

Основными элементами конструкции являются:

непосредственно сами трубы, по которых вода будем спускаться с высоты крыши на землю;
воронки, обеспечивающие переход воды с вертикальной плоскости в трубы;
желоба, собирающую дождевую или талую воды с крыши и отводящие ее в воронки и трубы;
фитинги — соединяющие части трубопровода, устанавливаемые для поворотов, разветвлений и перехода диаметра;
кронштейны — крепежные элементы, которые непосредственно удерживают все части системы на стене.

Желоба могут быть достаточно разными. Это касается в первую очередь их формы. Если скат кровли достаточно длинный, разные желоба соединяют при помощи муфт и переходников.

В некоторых случаях используют дополнительные элементы водостока:

корзинки и сетки, помогающие защитить желоба от попадания в них посторонних предметов (в первую очередь листьев);
капельники, улучшающие отвод жидкости из горизонтальной части системы;
ливнеприемники, позволяющие соединить вертикальные трубы с канализационной системой, принимающей сточные воды.

Устройство водосточной системы

Конструкция водостоков подразумевает место их использования. Наиболее популярными в зависимости от этого фактора являются навесные системы. Они непосредственно устанавливаются снаружи зданий под скатами кровли. В некоторых случаях применяют внутренние водостоки. Чаще всего это касается домов с плоской крышей или многоэтажек.

Как разместить водосточные трубы

Что такое водосточная система? Попросту говоря, водосточная система – это размещенные в определенном порядке и соединенные между собой желобные сливные и вертикальные водоотводящие трубы. План расположения этих труб разрабатывается для каждого строения индивидуально, с учетом конструктивных особенностей кровли и самого здания. При этом, все же определенные правила создания водосточной системы существуют. Их основные положения содержат в себе следующие рекомендации:

Основными элементами сбора атмосферной влаги системы водостока являются расположенные горизонтально, под нижней кромкой кровли, желоба, один из концов которых может иметь заглушку, препятствующую сливу воды в этом месте.
Другой конец( или оба конца) желоба должен быть подсоединен к расположенной вертикально сливной трубе, позволяющей отводить потоки воды вниз вдоль стен дома.
Вертикально расположенные трубы предназначены для отвода собираемой воды в сторону от стен и фундамента здания.
Слив атмосферной влаги на уровне прилегающего к строению грунта должен производиться в полость сливной траншеи, которая расположена по периметру отмостки дома.
Собранная атмосферная влага по сливным желобам, размещенным на уровне прилегающего к зданию грунта, должна отводиться в специально предназначенную для сбора воды яму или же распределяться в пределах периметра строения на безопасном от стен и фундамента расстоянии.
В ходе сборки системы горизонтально расположенных желобов необходимо предусмотреть их обязательный уклон в сторону вертикальной трубы, который будет обеспечивать свободное перемещение воды самотеком внутри горизонтального желоба.
Количество вертикально расположенных труб рассчитывают из следующего соотношения: одна вертикальная труба должна быть на каждые 10 метров горизонтально расположенного сливного желоба.
Вертикально расположенные сливные трубы должны обязательно находиться по углам дома. В случае необходимости, при значительной протяженности горизонтально расположенных желобов, необходимо установить между угловыми трубами дополнительные водоотводы.

Сложность схемы расположения горизонтальных и вертикальных водостоков определяется формой кровли строения. Если здание имеет крышу традиционной двухскатной конструкции, водосточная система будет иметь в своем составе два горизонтально расположенных желоба, а также две или четыре вертикальные трубы, внизу каждой из которых будет расположен дополнительный водоотвод. Если здание имеет пристройку, система водоотведения будет иметь более сложную конструкцию с наличием дополнительных горизонтальных желобов и вертикальных сливных труб.

Порядок расчета водостоков Döcke

1. Желоба

N _{желобов} = L ÷ 3,0 м

2. Угловой элемент

N _углов = Количество угловых соединений желобов

3. Кронштейны и удлинители

А) крепление на пластиковые кронштейны:

N _{пластик. кроншт.} = L ÷ 0,6 м + N _{карниз. свесов}

Б) крепление на металлические кронштейны или с использованием удлинителей:

N _{кронштейнов} (N _{удлинителей}) = L ÷ 0,6 м + 2N _{воронок}+ N _{соединителей}

При использовании удлинителей необходимо дополнительно приобрести пластиковые кронштейны в количестве по варианту А

4. Заглушки

N _{заглушек} = (N _{карниз. свесов} – N _углов) х 2

5. Колено 45° или 72°

N _колен = 2 х N _{воронок}

6. Воронки*

N _{воронок} = S _ската ÷ 50 м2 (но не менее одной на один скат)

7. Трубы*

N _{водостоков} = (H _стены ÷ 3,0м) х N _{воронок}

8. Наконечники

N _{наконечников} = N _{воронок}

9. Защитная сетка воронки*

N _сеток = N _{воронок}

10. Хомут*

N _{хомутов} = (H _стены ÷ 1,5 м + 1) х N _{воронок}

11. Соединительная муфта*

Н₁

До 3 м

От 3 до 6 м

От 6 до 9 м

Без колен

С коленом

12. Соединитель желобов*

Длина свеса	До 3 м	До 6 м	До 9 м
Количество соединителей	1	2

Н₁ – Высота от воронки до наконечника, м

H – Высота стены, м

S – Площадь, м2

L – Суммарная длина карнизов, м

N – Количество, шт

Расчет является ориентировочным и требует уточнения в зависимости от архитектурных особенностей конкретного здания

Инструменты и комплектующие

Выбор инструментов при монтаже систем из металла и пластика несколько отличается.

Для самостоятельного создания систем водослива следует приготовить:

«болгарку» (тип фрез выбирается в зависимости от типа материала),
сварочный аппарат (для работы с металлическими трубами или при использовании железных элементов крепежа),
шуруповерт,
дрель (для установки крепежа),
пистолет для нанесения клеевых составов,
молоток,
шнур и ватерпас для установки элементов в точном соответствии с требованиями к геометрии системы (в частности, для обеспечения необходимого угла наклона),
вальцы (если используются металлические элементы).

Расчет и выбор материалов для водостока

Системы водостока из разных материалов отличаются не только стоимостью и внешним видом. Желоба из полимера и металла имеют разный вес, эксплуатационные характеристики, соответственно, требуют точного соблюдения правил монтажа. Грамотно закрепленный водосточный лоток может служить десятки лет без поломок и ремонта. Основные материалы, из которых изготавливают детали водостоков средней ценовой категории, – пластик и металл в полимерном защитном покрытии. Эксклюзивные системы из меди и алюминия устанавливают реже, монтаж осуществляют только профессионалы.

Элементы водосточной линии

Заводские лотки выпускаются в стандартном размере – отрезками по 3 м. Стыкуют так, чтобы одна горизонтальная линия содержала цельные желоба с 1 участком, обрезанным по запланированной длине.

Основные элементы горизонтальных линий:

Желоба. Каждый отдельный участок комплектуют 2 боковыми заглушками.

Соединители. Пластины с уплотнителями стыкуют отрезки лотков между собой. Укрепляют соединения специальным герметиком.

Кронштейны. Количество крюков рассчитывают по общему метражу горизонтальных участков, умноженному на 2: при условии, что крепить водостоки будут на крюки с шагом 50 см.

Соединительные детали

В точках соединения горизонтальных и вертикальных линий устанавливают воронки для слива воды из лотка в трубу. Количество воронок равно количеству водосточных труб.

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.
Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Шаг №3. Приступим непосредственно к пошаговой инструкции (монтаж водосточной системы).

Начинаем монтаж с монтирования кронштейных желобов. Центральная часть желоба должна быть ориентирована на край крыши, однако расстояние между ним и стенкой не должно превышать 8 сантиметров. Таким образом, мы настроим правильный отвод воды, а также предотвратим возникновение грибка и вредных микроорганизмов. Кронштейны должны располагаться не ближе, чем 500-600 мм друг от друга

Чтобы снять некоторую нагрузку на всю систему, важно обеспечить тесное соприкосновение кронштейна и желоба. Для этого используем приемную воронку, которую закрепим специальными муфтами

После этого этапа приступаем к установке воронок.

Воронки устанавливаются по краеугольным концам здания.

Монтаж колен

Используются для размещения сливных труб на достаточном расстоянии от стенки, чтобы предотвратить попадание воды на поверхность дома.

Установка труб

Монтаж труб осуществляется на стене, в работе используются переходники. Финальным этапом является монтаж стояка, однако не стоит спешить с ним, если предварительная работа не окончена.

Установка отвода

Внешне отвод имеют форму колена, выполняет схожую с ним функцию – отвод негативных факторов окружающей среды. Одним из преимуществ водослива от компании Деке – это отсутствие необходимости в использовании клея и уплотнительных резинок. Труба крепится при помощи стандартных хомутов в 2 способа:

1. С проскальзыванием. Когда хомут устанавливается в конструкцию трубы.
2. Без проскальзывания. Когда хомут устанавливается в конструкцию фитинга.

Как монтировать

Установить металлические водосточные системы своими руками – это вполне решаемая задача. Главное – это не спешить и делать все правильно и аккуратно. Сам монтаж проводится в следующей последовательности:

Прежде чем приступить к установке желобов и труб металлического водостока крыши, следует закрепить кронштейны. Это делается еще до монтажа кровельного материала, делается это во время монтажа обрешетки. Как правило, кронштейны крепятся непосредственно к стропилам

При монтаже очень важно соблюдать уклон в сторону ближайшей воронки. В этом случае вода не будет скапливаться в желобах. Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов

Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

Уклон делается из расчета пять миллиметров на каждый метр металлического водостока, подробнее читайте: уклон водосточного желоба на 1 метр.
Далее производится монтаж желобов. Начинать нужно с верхней точки. Места стыков следует обработать герметиком. Если железный желоб слишком длинный, то его можно отпилить ножовкой по металлу. Стоит помнить один нюанс. Если вы используете металлический водосток с полимерным покрытием, то применять при распиливании болгарку или другой инструмент с абразивной режущей поверхностью нельзя. Такой способ повредит защитный слой, и вся система скоро начнет подвергаться коррозии.
Далее устанавливается воронка и соединяется с водосточной трубой. Места стыков также обрабатывается герметиком. Водосточная труба крепится на специальных кольцах или хомутах непосредственно к стене дома. Расстояние между точками крепежа должно быть не более одного метра.

На этом всю систему отвода стоков с крыши можно считать завершенным. Как видно монтаж не вызывает особых сложностей и вполне может быть выполнен своими руками даже без наличия особых строительных навыков.

Видео по теме:

Обогрев водостока

Установка отливов на крышу своими руками с подогревом потребует дополнительных усилий и точного соблюдения правил техники безопасности, однако такие трудозатраты вполне оправдываются повышением эффективности и безопасности системы. Водостоки в этом случае защищаются от образования наледи, замерзания, образования пробок.

Возможны две схемы обогрева водостока:

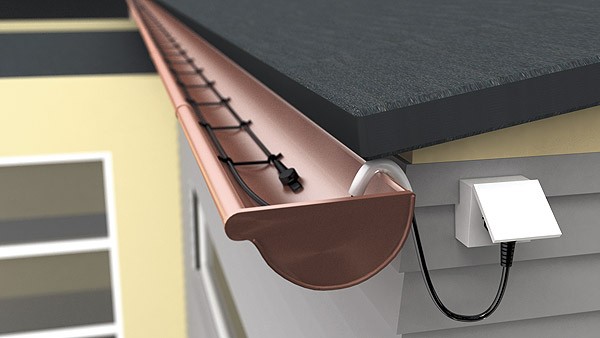

Внутренний обогрев предполагает прокладку обогревающего кабеля по дну желобов.
Наружная схема – это монтаж обогревателя на нижней части ската крыши.

Внутренний обогрев водосточных желобов

Очевидно, что для обогрева водостока используются только специальные кабели во влагозащищенном исполнении.

Как установить водостоки своими руками?
