Монтаж точечных светильников в потолок: планирование, подключение, закрепление

Как расположить точечные светильники на потолке

Для монтажа потребуются такие материалы:

  • светильники точечного типа;
  • провод питания;
  • выключатель;
  • лампы;
  • изоляционная лента;
  • гильзы или клеммники, которыми соединяются провода.

Монтажный процесс состоит из нескольких этапов, первым из которых является планирование. Перед началом установки в обязательном порядке нужно определиться с размещением светильников на поверхности потолка. Это требование особенно актуально для многоуровневых конструкций.

Все уровни выделяют как отдельные осветительные контуры. Светильники должны располагаться друг от друга на расстоянии в 1 м, а от стены – в 60 см. Они должны быть размещены таким образом, чтобы не затрагивать элементы каркаса. Между отверстием для точечных приборов и ближайшей каркасной деталью нужно сохранять пространство в 30 мм. Иначе профили конструкции будут препятствовать закреплению светильников.

В процессе распределения нужно принимать во внимание другие приборы освещения, установленные на потолке. А также декоративные элементы

Если планируется все приборы использовать одновременно точечные светильники можно расположить по сторонам.

Установка светодиодной ленты

Если для натяжного потолка используется пленка ПВХ, то не рекомендуется использовать галогеновые лампы и приборы накаливания. Дело в том, что материал из-за нагревания этих изделий может повреждаться, что вызовет необходимость замены пленки. Чтобы этого не произошло, рекомендуется использовать устройства с малой степенью выделения тепла. Лучше всего выбирать светодиодные ленты.

Такие приборы устанавливают под полотном на одинаковом расстоянии. При включении устройства подсвечивают только место, где они зафиксированы, или всю площадь материала.

Особенности светодиодных лент:

  • меняя расстояние установки можно добиться различных эффектов освещения – от легкой подсветки для создания романтического настроения до яркого света для полноценного освещения помещения;
  • различные световые эффекты можно создавать с помощью изменения расстояния от ленты до полотна, от ленты до ленты;
  • на итог эффекта освещения оказывают влияние добавочные слои и дополнительные элементы.

Светодиодную ленту устанавливают не только на материал конструкции, но и в короба. Такой способ особенно актуален для разноуровневых потолков. Это позволяет подчеркнуть данный тип дизайна. При установке светодиодной ленты в короба, необходимо выполнить полотно таким образом, чтобы в любой момент можно было его часть открыть и получить доступ к блоку питания. Дело в том, что из-за большого скопления светодиодов, если нет достаточного проветривания, может возникнуть перегрев материала. В результате устройства могут выйти из строя. По этой причине должен быть открыт доступ к блокам питания, чтобы в любой момент можно было произвести соответствующие замены.

Если светодиодные светильники устанавливаются над потолком, то приборы фиксируют на потолочное перекрытие. Манипуляцию выполняют с помощью клея или двухстороннего скотча. Перед манипуляцией материал обрабатывают обезжиривающим составом и покрывают праймером. Это обеспечит хорошую адгезию поверхностей. Для соединения лент используют коннекторы. Для фиксации устройства под полотном, используют специальные крепления из профилей. Такие приспособления можно размещать в любом ракурсе.

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

  1. Определитесь со схемой расположения светильников по потолку.

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

Пример правильного монтажа

Теперь, когда известны некоторые важные детали инсталляции, для примера устанавливаем потолочный светодиодный светильник. Для выполнения работ потребуется набор различных принадлежностей и несколько инструментов. Принадлежностями обычно бывают детали, позволяющие закрепить светильники и подключить к ним напряжение 220 В. Хотя встречаются и низковольтные конструкции. Для их работы необходимо специальное устройство электропитания. Инструментами при монтаже обычно бывают нож, кусачки или ножницы, маркер, измерительная рулетка.

Инструменты и принадлежности для монтажа точечных светильников

Обычно сначала готовятся закладные площадки. К ним крепятся светильники. Закладная делается для моделей с различным диаметром и поэтому имеет вид воронки.

Светильник (в левой руке) и закладная площадка

Либо замером диаметра, либо на глаз определяется та часть закладной площадки, которая отрезается. Разрезаемая поверхность предусмотрительно выполнена ребристой, и поэтому сделать ровный разрез несложно.

Отрезание лишней части закладной площадки

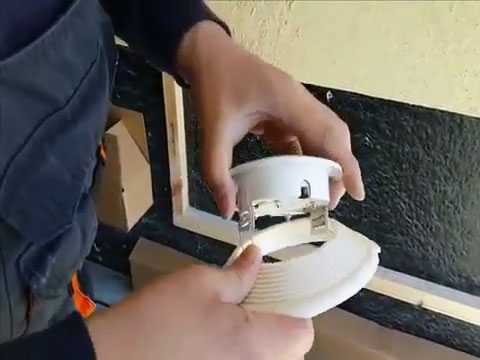

После готовности закладной площадки в нее вставляется светильник. У него имеется специальный упругий механизм, который надежно прикрепляет обе детали друг к другу. При сборке деталей необходимо воздействовать на него для изменения расположения упругих элементов, которые, опираясь на поверхность закладной площадки, будут обеспечивать прижим обеих частей друг к другу.

Монтаж светильника на закладной площадке

Затем из металлической ленты, которая входит в перечень принадлежностей для монтажа, делается крепление для закладной площадки. Лента рассчитана на несколько излучателей света. Поэтому ее надо правильно резать так, чтобы получилось число пар отрезков, соответствующее светильникам.

Нарезание крепежной ленты

Полученные отрезки крепятся саморезом к закладной площадке. Желательно, чтобы точка крепления располагалась дальше от края детали. Это поможет избежать трещин и сколов ее материала.

Крепление отрезка крепежной ленты

Отрезки крепятся диаметрально противоположно и после этого изгибаются. Полученные лепестки будут использованы для закрепления закладной на базовой поверхности. Они очень удобны для предварительной расстановки светильников для получения их оптимального расположения.

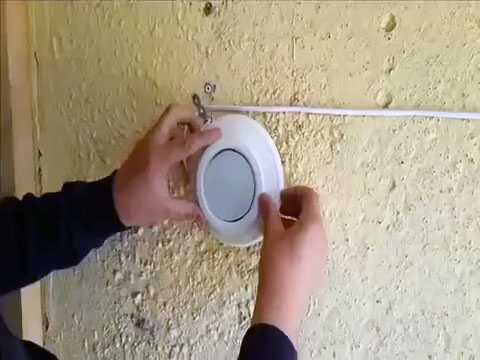

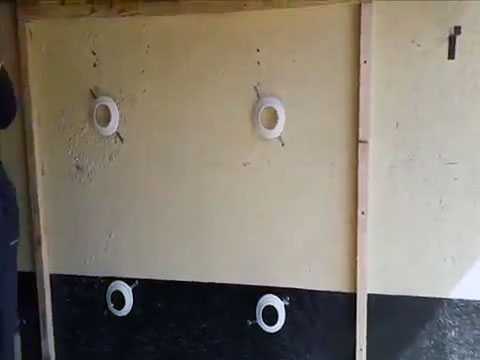

Крепление закладных на базовой поверхности

К закрепленным накладным прокладывается электропроводка. Провода не должны провисать и тем более прикасаться к подвесному потолку. При несущей поверхности, способной возгораться, надо проложить проводку в металлической гофрированной трубе.

Если применяемые лампы рассчитаны на напряжение 220 Вольт, рекомендуется сделать параллельное соединение. Это позволяет получить большее число комбинаций включенных источников света и более надежное освещение. Применение низковольтных излучателей оправдывает соединение последовательных цепочек, которые могут соединяться как параллельно, так и последовательно. Выбор делается исходя из пожеланий домовладельца.

Крепление проводов электропроводки

Напряжение для питания ламп может быть получено от существующей электропроводки. Для этого потребуется подключиться к проводам ближайшей монтажной коробки. Также можно задействовать и выключатель, который до инсталляции точечных светильников применялся для управления освещением. Следующий шаг – монтаж излучателей и последующая проверка их работоспособности.

Присоединение светильников зажимами к электропроводке и установка на закладные. Подача напряжения для проверки работоспособности.

Монтаж точечных светильников завершен

На этом непосредственный монтаж точечных светильников завершен. Они вынимаются из закладных, и начинается этап установки подвесного или натяжного потолка с учетом его конструктивных особенностей. Обычно в натяжных потолках светильники ставятся в последнюю очередь. Описываемая инсталляция и есть установка натяжного потолка. Получен такой результат:

Получилось яркое и равномерное освещение.

Технология фиксации точечных светильников в натяжном полотне

  • Определяем расположение светильников в натяжном потолке и составляем схему.
  • После укладки проводки прикрепляем регулируемые стойки к базовому покрытию по чертежу.
  • Проектируем лазерным лучом отметку на полу в месте фиксации стойки. Это понадобится для простого обнаружения стоек после установки потолка.
  • Натягиваем полотно.
  • Через сутки после монтажа потолка в местах расположения стоек приклеиваем несколько термоколец на суперклей.
  • После надежной фиксации вырезаем внутри колец отверстие.
  • Вставляем протекторное кольцо и кладем изнутри на потолок.
  • Крепим наружную планку крепежа.
  • Достаем кабель и подсоединяем к клеммам прибора.
  • Устанавливаем декоративный профиль и регулируем положение светильника по высоте полотна.
  • Прижимаем к корпусу пружинные крепления и протягиваем в отверстие.

Монтаж термокольца

Затем нужно наклеить термокольцо требуемого размера.

Оно изготавливается из термостойкого АБС пластика (стандартная толщина – 2мм). Такой материал способен кратковременно выдерживать температуру даже до 100 градусов.

Выполняет кольцо две функции:

защищает полотно от теплового воздействия светильников

Иногда для мощных и ярких светоточек приходится наклеивать сразу по два кольца, дабы корпус светильника не задевал потолок и не происходило подобных неприятностей.

В первую очередь это относится к светильникам с галогенными лампочками.

Светодиодные лампы этому подвержены в меньшей степени. Их температура нагрева обычно не превышает 60 градусов. Для натяжного потолка это не является опасной температурой.

выполняет роль механической защиты

То есть, позволяет вырезать отверстие в потолке так, чтобы оно при этом не разошлось.

Поэтому важно равномерно нанести клей (Космофен, Контакт и др.) по всему контуру кольца. Не должно остаться ни одного не проклеенного участка

В тот момент, когда вы прижимаете кольцо, не нужно водить по нему пальцем, иначе оно может соскользнуть по клею. Достаточно просто его прижать и все.

Далее, осторожно, канцелярским ножом протыкаете полотно и вырезаете отверстие. При этом лучше не оставлять ничего лишнего, так как в противном случае пленка полотна будет касаться или закрывать радиатор лампочки, ухудшая ее охлаждение

Если у вас огромный светильник, то не забывайте, что нельзя вырезать сколь угодно большой диаметр отверстия.

Он всегда ограничивается отношением толщины полотна к силе его натяжения. Например, для небольшой площади в 4м2 (2*2) и толщине пленки потолка 2,5мм – максимально возможное отверстие будет – 8см.

Но большинство светильников квадратной или другой формы, без проблем подходят под круглые посадочные узлы.

Квадратные термо кольца бывают не всех размеров, и к тому же имеют немного другой принцип монтажа.

Размер отверстия в закладной должен быть на пару миллиметров больше наружного размера этого ”термо-квадрата”для того, чтобы он как бы проваливался в закладную и не деформировал от натяжения потолок.

Выбор провода для электропроводки точечных светильников

Для прокладки электропроводки питания четырех выбранных светильников суммарной мощностью 22 Вт подойдет любой электропровод, в двойной изоляции, предназначенный для прокладки электропроводки. Лучше всего подходит медный многожильный двойной соединительный провод, например типа ПВС 2×0,75. О сечении жил провода можно не задумываться, так как максимальный ток не будет превышать 0,1 А.

При использовании в потолочных светильниках галогеновых ламп на 12 В сечение провода нужно обязательно рассчитать. Одна такая лампочка мощностью 60 Вт потребляет ток 5 А. А если для освещения понадобится десять лампочек, то ток потребления составит 50 А.

Разметка расположения точечных светильников на потолке

Прежде чем приступить к монтажу, необходимо определиться со схемой размещения светильников, нарисовать план. Этот процесс немного сложнее, если планируется установка многоуровневого потолка, особенно если сложной конфигурации. В данном случае лучше подключать каждый уровень на собственную отдельную линию питания. В целом, это не так и сложно, но займет немного больше времени, Вы справитесь! При составлении схемы учитывайте ряд ограничений, их не так много.

Размещайте светильники на расстоянии не менее 30 сантиметров друг от друга и 50 сантиметров от стены

Это правило важно как с точки зрения общей эстетики, так и из соображений безопасности, также при подобной компоновке освещение получится более равномерным.
Избегайте размещения светильников на технологических швах и стыках панелей, также избегайте профилей каркаса, на которых крепится материал. Тут все просто, либо будет чрезвычайно затруднительно впоследствии просверлить отверстие под светильник, либо просто не будет возможности зафиксировать его в нем.
Планируя схему, учитывайте размещения других осветительных приборов, например, люстры или бра

Опять же, это правило важно не только с эстетической точки зрения. Во-первых, должна сохраняться равномерность светового потока, а во-вторых, необходимо учитывать маршруты подвода питания к дополнительным осветительным приборам.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

  • проектирование и разметка;
  • прокладка и протяжка кабелей в места монтажа;
  • выполнение отверстий и подключение;
  • тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Виды светильников и рекомендуемая мощность ламп

По способу установки точечные приборы освещения подразделяются на два типа:

  1. Встраиваемые. Основная часть устройства скрывается за полотном. Нижний край находится на одной высоте с потолком и не выступает за него. Общий уровень конструкции из-за этого немного опускается. При таком расположении споты менее заметны, но поток света получается более узконаправленным. Лампа и полотно вокруг неё сильнее нагревается и дольше остывает.
  2. Накладные. Светильник закрепляется на уровне потолка, а корпус находится ниже. При наружном расположении прибор заметнее, зато быстрее охлаждается и равномернее освещает пространство. Такой тип безопаснее в использовании.

Лампочки бывают нескольких типов:

  1. Лампы накаливания. Почти не используются с натяжным потолком, так как сильно нагреваются.
  2. Галогеновые. Относительно дорогой вариант и тоже выделяют много тепла.
  3. Энергосберегающие. Удобны там, где требуется постоянное освещение, а при частом включении потребляют много электричества.
  4. Светодиодные. Экономичные и долговечные, практически не нагреваются.

Самые распространённые типы цоколя:

  • G5.3 (для галогеновых и светодиодных ламп);
  • GX53 (led и энергосберегающие);
  • G9 (галогенные и светодиодные для накладных светильников).

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями; Электрический привод; Лампы (важно, чтобы они соответствовали цоколю у светильника); Гильзы или клеммники для соединения проводов; Стандартная изолента; Выключатель для светильников. При покупке светильника в магазине выберите светильники одного типа

Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5. Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки

Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

  1. дрель;
  2. распределительные коробы;
  3. кабель выбранной длины;
  4. отвёртка;
  5. нож строительный;
  6. пассатижи;
  7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

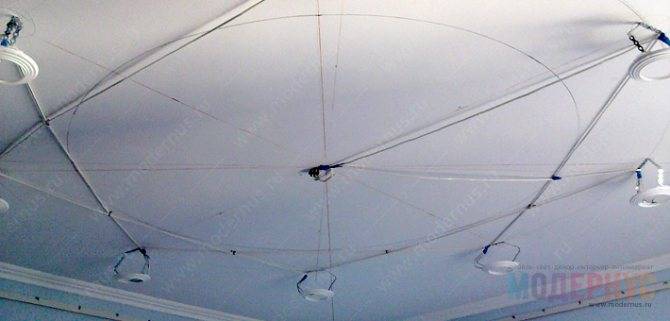

Схема электропроводки над натяжным потолком для точечных светильников

Обычно практикуются две схемы включения точечных светильников и, соответственно, два вида разводки – параллельная и звезда. Параллельная схема разводки электропроводки над натяжным потолком также именуется шлейфом и предусматривает параллельную стыковку всех светильников, с соединениями проводников в самом светильнике или рядом с ним.

Схема «звезда» представляет собой соединение проводников в одной точке, а прокладку до каждого светильника выполняют отдельным кабелем.

Выбор схемы включения электропроводки по идее должен базироваться на удобстве разводки и обслуживании всей схемы. Но при работе с точечными светильниками есть своя особенность – разное рабочее напряжение будущих светильников – 12 В или 220 В. Как известно, по закону Ома, при одинаковой мощности, напряжение и ток обратно пропорциональны. Говоря простым языком, маленький ток и большое напряжение в одном случае или большой ток и маленькое напряжение в другом.

Выбор провода для электропроводки над натяжным потолком

Перед тем, как покупать кабель для электропроводки за натяжным потолком нужно рассчитать нужное сечение проводников, которое напрямую зависит от количества и мощности устанавливаемых светильников. Например, мы планируем в одной комнате установить натяжной потолок с люстрой и подсветкой по периметру из восьми светильников. Обычно точечный встраиваемый светильник на натяжных потолках имеет мощность 35-50 Вт. Значит, суммарная максимально возможная мощность схемы из восьми светильников равна 400 Ватт.

Рассмотрим параллельную схему включения электропроводки. Если будут использоваться лампы под напряжение 220 В, то получим суммарный ток 400 Ватт/220В =1,8181 А. Значит, сечение провода для такой гирлянды должно быть примерно в 10 раз меньше – не менее 0,1818 кв. мм. При использовании 12-ти вольтовых ламп – получаем ток 400 Ватт/12В = 33,3333 А и соответственно сечение 3,33 кв. мм!

Но никто не прокладывает такой мощный кабель, обычно для осветительной проводки используют провод сечением 1,5 мм. Длительно допустимый ток из ПУЭ для медного проводника сечением 1,5 мм2 – 19А. Чтобы исправить положение нужно тонким кабелем доставить 220 В от осветительной коробки под потолок до трансформатора или, лучше, двух трансформаторов. А уже от каждого трансформатора толстым проводом по потолку соединять 12-ти вольтовые светильники. Также можно выполнить разводку под рабочее напряжение 220 В и малый ток, а на каждый светильник установить свой маломощный мини-трансформатор.

Рассмотрим схему соединения «звездой» в два этапа: от монтажной коробки до места соединения в «звезду», и от места соединения до каждого светильника.

Для напряжение 220В участок «коробка-звезда» имеет ток 400 Вт/ 220 В = 1,8181 А. Участок каждого из восьми светильников «звезда-светильник» работает при токе 50Вт / 220В = 0,2273 А. По результатам расчёта, на основе участка с максимальным током, сечение проводов должно быть более 0,18 кв. мм. Из стандартного ряда выпускаемых кабелей, двойным запасом, теоретически подходит провод сечением 0,5…0,75 кв. мм.

Для напряжения 12В участок «коробка-звезда» ток 400Вт / 12В = 33,33. Участок «звезда-светильник» работает при токе 50Вт / 12В = 4,1667 А, что как раз равно восьмой части общего тока. Для восьми участков «звезда-светильник» подойдёт кабель сечением не менее 0,5 кв.мм. Но что делать с участком «коробка-звезда»? Строго говоря, в осветительной коробке присутствует напряжение 220В. Лишь после трансформатора мы имеем дело с 12В и мощным током. Решение находится на поверхности: довести тонким проводом 220В от коробки до трансформатора под потолком, а после него, из места соединения, разводить 12В толстыми проводами до каждого светильника. А можно, аналогично параллельному соединению, всё развести тонким проводом под 220В, а уже на каждый светильник установить мини-трансформатор или использовать светильник со встроенным трансформатором.

Из всего вышесказанного следует однозначный вывод. Перед тем как браться за разводку электропроводки над натяжным потолком, необходимо точно знать какие светильники будут использованы. Рассмотренный случай несколько гипертрофирован и служит иллюстрацией проблемы, с которой можно столкнуться при проектировании электропроводки для точечных светильников.

Для осветительной электропроводки в подавляющем большинстве случаев используется кабель с сечением жил 1,5 кв. мм типа ВВГнг или многожильный провод суммарным сечением 0,75 кв. мм. типа ПВС. Если вы располагаете этими двумя инструментами, то сможете оценить токовую загрузку схемы и определить место, где нужно поставить один или несколько трансформаторов.

Витражное потолочное полотно в интерьере

Существует 3 варианта того, как можно установить потолок из стекла:

  • подвесной вариант (лучшее, что можно придумать для витражных полотен маленького размера);
  • кассетная конструкция;
  • установка в короб из ГКЛ, внутри которого скрываются провода, линии коммуникаций и перекрытия.

Третий вариант является самым неудобным, так как:

  • он громоздкий;
  • требует декорировать боковые поверхности короба, если он установлен в нижний уровень двухъярусной конструкции;
  • гипсокартон может не выдержать тяжести стекла, поэтому необходимо дополнительное крепление на металлических подвесах.

По форме же они делятся на следующие виды:

  • купольные;
  • круглые (овальные);
  • плафонные;
  • в форме квадрата или прямоугольника;
  • нестандартные.

Для залов с большой высотой потолка и габаритной площадью самым удачным вариантом является купол. Их можно изготовить исключительно в технике «Тиффани».

Потолки круглой формы выглядят похожими на люстру с большим диаметром. Удачнее всего выполнять их в стиле арт-деко или модерн (разумеется, остальной интерьер помещения должен быть выдержан в том же стиле). Однако этнический стиль тоже может стать удачной находкой, если соответствующим образом подобрать рисунок для стекол.

Плафон имеет много общего с круглым типом, но по форме скорее приближается к шару. Размер же у него может быть абсолютно любым. Обычно плафонные витражи лучше всего смотрятся, когда они установлены в нише. Эффектно выглядит плафон, установленный в небольшой спальне.

Стандартная форма потолка с витражом – прямоугольная или квадратная. Их легче всего изготовить, соответственно, они являются наиболее бюджетным вариантом. Кроме того, этот тип потолка можно использовать для оформления любых помещений, независимо от их размера и назначения – и в коридоре, и в кухне прямоугольное витражное полотно будет выглядеть одинаково эффектно.

Что касается нестандартных форм, здесь фантазия автора не ограничена ничем.
