Сборка и монтаж сифона в ванной и на кухне: инструкция и схемы

Виды сифонов

Переходник обеспечивает герметичное соединение слива резервуара со стояком и защищает ванную комнату от проникновения тяжелого запаха из коллектора.

Исходя из конструктивных особенностей выделяют следующие виды сифонов:

• трубчатый;
• с колбой;
• гофрированный;
• плоский.

Сифон трубчатого типа

Изогнутая в виде подковы литая либо разборная трубка требует точного совмещения отвода канализации со сливным отверстием. Нижняя часть колена у ряда моделей оборудована пробкой, которая позволяет удалять скопившиеся загрязнения. Постоянное присутствие в системе воды блокирует проникновение посторонних запахов.

С колбой

Бутылочный переходник под ванной используют редко. Среди его преимуществ можно выделить простоту очистки и возможность ее проведения без отключения от стока. Резервуар сифона в форме колбы выполняет функцию мусоросборника, а для его стыкования с коллектором используется отводящий патрубок. Закрепляют прибор напротив слива ванны с помощью жесткой трубы или гофры.

Плоский сифон

В труднодоступных местах можно поставить т.н. трапы — плоские сифоны ступенчатой конструкции, которые используются только при горизонтальном расположении отвода коллектора. Приборы легко монтируются, но при промывке потребуется разборка всего переходника. Установка специальной сетки предохранит устройство от попадания мелкого мусора.

Плоский сифон, установленный горизонтально.

Сифон гофра

Самый простой тип сифона для ванн — в виде гибкой гофрированной трубы. В верхней ее части размещается решетка для слива, оборудованная крепежным болтом и гайкой, а в нижней — переходник для соединения с патрубком канализации. Гофра легко монтируется, но быстро засоряется известняковыми наслоениями.

Сборка сифона для кухонной мойки

К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к

она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

1. Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
2. Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
3. Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.

Классификация сифонов по конструкции слива

Современный рынок предлагает огромный выбор сифонов различных форм и размеров. В зависимости от того, каким образом сделан слив, различают следующие типы конструкций:

• Полуавтоматический;
• Классический;
• Автоматический.

Механические

Классический вариант наиболее популярен, именно его сейчас можно найти практически в любом доме. Это как раз тот случай, когда для набора воды в ванную пробка вставляется в сливное отверстие, для выпускания воды она вытаскивается.

Полуавтоматические

Но инженерная мысль не стоит на месте, поэтому сейчас появились также полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. С ее помощью можно управлять процессами слива и перелива воды. В данном случае сливной и переливной блоки соединяются с внешней стороны ванны. Чаще всего в качестве ручки выступает крышка переливного отверстия. У ручки полуавтоматического сифона всего 2 позиции. Первая – когда перелив закрыт, а слив открыт. В таком положении вода будет набираться в ванную. Вторая – когда открыт слив и закрыт перелив. Тогда производится выпускание воды из ванной

Автоматические

Это новая, не так давно появившаяся модель сифонов. Она считается наиболее функциональной. Здесь процедура слива практически полностью автоматизирована. Сама конструкция схожа с полуавтоматическим сифоном. Но у этом модели процесс открывания и закрывания стока управляется при помощи заглушки, находящейся в устье слива. Если на заглушку надавить – она закрывается – работает, как пробка, вставляющаяся в слив в классической модели. Если надавить еще раз – открывается.

Автоматический сифон для ванны

Установка бутылочного сифона

Делая покупку в магазине, прежде, как собрать для раковины на кухне сифон данного типа, обратить внимание следует на то, что модели, произведенные из пластика, бывают двух видов:

• недорогими, состоящими из десяти и более деталей;
• брендовыми, укомплектованными интегрированными прокладками.

Второй тип пластиковых сифонов отличается тем, что для производства их корпуса и уплотнительных колец применяют высококачественные полимеры. Стоимость данных изделий выше, но и служат они долго. К тому же сборку сифона для мойки выполнить проще, поскольку он состоит только из трех частей, которые легко соединяются и регулируются.

В отличие от брендовых изделий обычные устройства комплектуются не менее, чем из 10 элементов, которые следует поставить в определенное место, не перепутав между собой уплотнители.

На кухне монтаж сифона для раковины начинают в последнюю очередь только после того, как полностью обустроена канализационная система, установлен кухонный гарнитур.

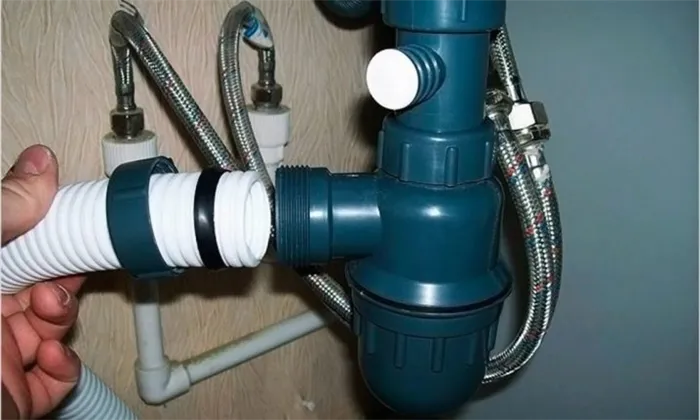

Процесс, как собрать сифон для мойки недорогой модели из множества деталей, состоит из следующих этапов:

1. Распаковывают комплект и проверяют наличие всех элементов. Нужно убедиться, что трубки и бутылочная часть герметичны и имеют гладкую поверхность, а гофра эластичная, прокладки – целые и плотные.
2. Далее берут плоскую тонкую прокладку определенного диаметра и натягивают ее аккуратно на место резьбового соединения «стакана», не допуская перекосов. Прикручивают его крышки.
3. На патрубок надевают накидную гайку. и конусную прокладку.
4. Соединяют «стакан» с патрубком.
5. На гофрированную трубу устанавливают гайку и прокладку.
6. Соединяют гофру со «стаканом» и распределяют оставшиеся детали.

После завершения сборки приступают к тому, как установить сифон на кухне под мойкой. Его необходимо расположить по направлению к сливному отверстию, а гофру – в сторону раструба канализации. Бутылочную часть нужно располагать внизу – в ней создается гидрозатвор.

Когда крепление сифона к раковине выполнено, следует оформить сливное отверстие:

1. Металлическую решетку и белый уплотнитель помещают на место расположения и вставляют длинный крепежный винт.
2. Под мойкой монтируют горловину.
3. Подтягивают накидные гайки.

Конструкции сифонов для кухни

Вопрос о покупке или замене сифона встает, когда старая модель выходит из строя, а также по причинам, не связанным с самим устройством.

Предположим, вместе с приобретением нового кухонного гарнитура приходится менять мойку, а конструкция новой раковины требует другой конфигурации прибора. Рассмотрим, какие виды сифонов предлагают современные производители.

Существует множество вариантов классификации устройств для создания гидрозатвора под раковиной, однако все виды можно объединить в две большие категории:

Коленные, в свою очередь, делятся на жесткие или эластичные (гофрированные), и абсолютно любой тип может иметь более сложную конструкцию, если подключается к мойке с переливом. Также стоит упомянуть про плоский сифон (актуален для монтажа под душевой кабиной) и двойной – для установки под сдвоенные раковины.

Для кухни идеально подходит бутылочная модель, однако, при дефиците свободного пространства или по другим причинам используют и коленные (U-образные и S-образные). Последние виды рациональнее устанавливать для сантехприборов с минимумом свободного пространства – например, под ваннами.

Перед тем, как установить сифон для мойки на кухне, нужно определиться с моделью. Представляем несколько вариантов, один из которых может пригодиться и вам.

Так образом, при выборе нового устройства необходимо ориентироваться на количество свободного места под мойкой, технические характеристики (надежность материала и прокладок, проходимость), возможность разборки для обслуживания, а если сифон будет не замаскирован в тумбе – то и внешний вид.

Классификация сифонов по конструкции слива

По конструктивному исполнению все сифоны можно разделить на следующие виды:

1. Механические. Они имеют пластиковую или резиновую пробку для возможности перекрытия сливного канала. Здесь все манипуляции выполняются без применения любых рычагов и автоматики — вручную. Устройство очень простое, поэтому обладает длительным сроком эксплуатации.
2. Полуавтоматические. Это сложная конструкция, имеющая запорный клапан, управление которым происходит посредством тросового или рычажного механизмов. Размещают такую регулировку, как правило, на отверстии для перелива выше уровня воды. Надежность такого вида обвязки несколько ниже из-за присутствия ряда подвижных деталей и узлов.
3. Автоматические. В этом случае сифон входит в одну систему с наливным устройством. Руководит всем встроенный микропроцессор. В систему включен легко управляемый клапан типа Click-clack.

Автоматика позволяет выполнить наполнение ванны водой с заданной температурой и ее поддержанием. При уменьшении температуры происходит слив воды и пополнение ванной теплой водой до установленного объема.

Конструкция «клик-клак» включает запорную крышку, зафиксированную на штыре. Она поднимается, когда на нее давит определенный водяной столб и образовывает зазор, через который вытекают излишки воды. Изготавливают автоматические сифоны из сплавов цветных металлов.

Как собрать сифон для раковины на кухне с переливом

Сначала следует подготовить место для установки сантехнического прибора. Для этого производится демонтаж старого сифона и очистка поверхности отвода канализационной трубы. Если это чугунное изделие советских времен, придется при помощи молотка и зубила отбивать цемент, который тогда использовался в качестве гидроизолятора.

При этом нельзя допускать попадания обломков в канализационный патрубок, так как в дальнейшем они станут причиной возникновения засоров. после завершения работы устье трубы внимательно осматривается и твердые фрагменты строительного мусора удаляются пинцетом или пассатижами. Затем устанавливается резиновая заглушка.

В конструкции раковины с переливом в верхней части боковой стенки предусмотрено наличие дополнительного отверстия. Его функциональное назначение состоит в предотвращении выплескивания жидкости через край емкости при ее переполнении. Для установки под такую мойку нужен сифон, имеющий дополнительный патрубок для приема жидкости, поступающей из переливного отверстия.

Для сборки сифона для кухни с переливом, помимо действий по стандартной схеме требуется выполнение некоторых дополнительных манипуляций. Нижняя часть переливного трубопровода прикрепляется к входному патрубку сантехнического прибора с помощью накидной гайки и уплотнительной прокладки.

Переливная трубка подводится с наружной части раковины к проделанному в верхней части ее боковой поверхности отверстию. С внутренней стороны мойки трубопровод укрепляется закручиванием винтового соединения. После выполнения этих действий вода будет поступать в сифон, а не выливаться наружу при переполнении емкости.

На заключительном этапе выполняется проверка работоспособности системы. Для этого в мойку под сильным напором направляется струя воды, и все соединения внимательно осматриваются. При отсутствии течи работа считается завершенной. Просачивание жидкости в определенном месте устраняется подтягиванием крепежных элементов или заменой дефектных деталей.

Советы специалистов по сборке сифона

Собирая сифон, следует придерживаться следующих рекомендаций:

Соблюдение правил эксплуатации имеет не менее важное значение для увеличения срока службы сантехнического прибора

Обслуживание и эксплуатация сифона

Качественно установленный сифон безотказно проработает долгие годы при своевременном обслуживании системы слива. Трубопроводную систему необходимо периодически очищать от возникающих в процессе эксплуатации загрязнений. Слипшиеся комки жира растворяются каустической содой.

Последовательность сборки сифона своими руками

Когда новое оборудование приобретено и доставлено к месту, где будет происходить установка сифона на ванну, приступают к сборке изделия. В упаковке домашний умелец обнаружит не собранную конструкцию, а различные детали, винтики, прокладки и другие комплектующие.

Все детали необходимо устанавливать в процессе сборки. При этом некоторые модели окончательно соединяются после завершения установки части сифона в канализационную трубу или на ванну. Разобравшись с комплектующими элементами, проверяют изделие на предмет наличия внешних механических повреждений, целостности резьбовых соединений и прокладок.

В том случае, когда все в порядке, схема, прилагаемая к инструкции, подскажет, какие из деталей нужно установить в первую очередь и какие прокладки не следует забывать поставить на место в процессе сборки. Специалисты не рекомендуют с большим усилием затягивать резьбовые соединения, поскольку в дальнейшем обычно требуется дополнительная регулировка элементов сифона непосредственно «по месту».

Когда все операции по сборке завершены, тогда начинается установка сифона на ванну своими руками.

Дорогие модели, имеющие полуавтоматическое или автоматическое управление, продаются в собранном виде, а в конструкции изделия предусмотрено, что можно выполнять незначительные изменения параметров при помощи гофрированных элементов.

Оптимальная высота для установки

Согласно СП 73.13330.2016, который является актуализированной редакцией СНиП 3.05.01–85, рекомендуемая высота установки до верхнего края борта раковин, моек и умывальников составляет 800–850 мм. Такая высота считается универсальной, так как подходит для людей с различным ростом. Именно на этом уровне производится установка раковин в новостройках.

Но при самостоятельном монтаже сантехнических приборов можно отойти от рекомендуемых параметров и учитывать антропометрические параметры семьи. Так, если все члены семьи имеют высокий рост, удобней будет установить раковину немного выше (860–930 мм), а при низком росте умывальник можно немного опустить.

Рекомендуемые строительными нормами параметры установки раковины.Оптимальная высота расположения детской раковины – 40–60 см.

Высота установки зеркала зависит от его размеров и формы. Основное правило, которое при этом учитывается – зеркало должно обеспечивать максимальный обзор и комфорт во время эксплуатации.

Сборка

Каждая сифонная модель поставляется с инструкцией по установке. Это относительно простая схема, которая позволяет выполнить установку самостоятельно, не прибегая к услугам мастера. Но несмотря на то, что в комплект не входит инструкция по эксплуатации, даже новичок сможет разобраться в деталях благодаря интуитивно понятной схеме. Итак, давайте рассмотрим основные правила сборки.

Рекомендуется устанавливать сифон без гаечного ключа. Самое главное — не затягивать слишком сильно, иначе можно повредить резьбу и повредить фитинг. Гайки должны быть полностью затянуты только голыми руками и без сильного давления на арматуру.

При креплении патрубков обязательно используйте прокладки на стыке. Опытные мастера рекомендуют смазывать их герметизирующим клеем, чтобы предотвратить даже малейшие протечки.

После установки удалите остатки клея салфеткой. Дождитесь полного высыхания и через полчаса попробуйте включить воду, чтобы проверить надежность узла.

Если вы заменяете сифон, а не устанавливаете его в новую раковину, аккуратно удалите старый сифон, прежде чем приступать к работе. Узел должен быть тщательно очищен от грязи и ржавчины.

Более дорогие версии этих агрегатов поставляются с сепаратором тяги и дополнительным грязевым фильтром. В этом случае следует сначала установить этот фильтр, а затем подключить сифон.

Для чего нужен сифон

Зачем нужен сифон? Казалось бы, у людей дома есть уже установленная сантехника – например, раковина, ванна, душевая кабина, мойка или унитаз – которая подключена к канализации, и все выглядит на первый взгляд вполне логично и конструктивно.

Грязная вода уходит в канализационную трубу, покидая пределы квартиры, поэтому все в порядке. Однако у каждого санитарно – технического прибора, тем не менее, есть свой сифон.

Сантехнические сифоны устанавливаются между различным санитарно — техническим оборудованием и канализацией. Они выполняют сразу несколько функций.

1.2.

По своему внешнему виду сантехнический сифон напоминает специальным образом изогнутую трубу, в изгибе которой постоянно находится вода, образующая собой гидрозатвор, который не дает вредным газам, скапливающимся в канализации, оказаться в жилом помещении.

На сегодняшний день существует две основных разновидности сантехнических сифонов – бутылочный сифон и коленный сифон. Бутылочный сифон внешне напоминает колбу. Сливная труба бутылочного сифона соединена со сливным отверстием санитарно – технического прибора и с выпуском, соединенным с канализации.

Бутылочный сифон состоит из угольника, заизолированного корпуса с раструбом, отвода и канализационной трубы. Сифоны этого типа устанавливают в основном на кухне под мойками.

Простая конструкция бутылочного сифона позволяет очень легко в случае необходимости его прочистить. Для этого необходимо подставить под сифон ведро и аккуратно против часовой стрелки открутить колбу.

Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.

При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.

Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.

Традиционно он представляет собой изогнутое колено или отрезок трубы, также геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

• трубными;
• гофрированными;
• бутылочными;
• коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

Виды сифонов для умывальников, наиболее часто выбираемых потребителями для отвода бытовых стоков в систему канализации жилого объекта

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

• гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;
• металлический слив;
• комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;
• длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
• хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие  сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

Модель разветвленного сифона из ПВХ, монтируемого под двухсекционные кухонные мойки или под рядом стоящие раковины в ванной комнате

Рекомендации по эксплуатации и профилактике течи сифонов

Сифон, как и многие другие предметы домашнего обихода, нуждается в обслуживании. Его необходимо разбирать и чистить как минимум раз в год. Одновременно с чисткой рекомендуется проверять детали на наличие потертостей и других повреждений. Также в этот момент стоит поменять прокладки или смазать старые герметиком.

Очень важно собирать сифон, не допуская скосов, как во время изначального монтажа, так и после разборки для чистки. Если планируется длительное время не использовать сантехнику в доме, то в слив добавляют любое растительное масло

Это убережет резиновые детали от рассыхания, и послужит дополнительным заслоном от неприятных запахов в жилище, когда вся вода испарится.

Важно помнить, что для предупреждения загрязнений сифона не стоит выливать в раковину отходы от еды, чайную заварку или даже просто грязную воду, так как вода уйдет, а все остальные примеси останутся на стенках конструкции и приведут в лучшем случае к необходимости скорой чистки. Перед тем как вылить в раковину что-то с инородными частицами (все кроме воды, включая даже обычный суп), необходимо установить специальное ситечко, которое защитит сифон от попадания отходов

Застрявшие частицы с ситечка снимаются и вбрасываются в мусор.

Кстати, при выливании жирной жидкости стоит учитывать, что жир также может оседать и скапливаться на стенках сифона. Частично от этого спасают специальные химические смеси для прочистки сливных труб. Они, конечно, не заменят полноценную процедуру чистки, но зато позволят выполнять ее немного реже. Главное во время использования подобной бытовой химии внимательно читать и соблюдать инструкцию на упаковыке, иначе порцедура моет не возыметь результата.
