Параллельная установка доводчиков дверей
Параллельная установка
Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к.
при параллельной установке эффективность доводчика будет ниже. Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.
Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).
Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.
Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.
Регулирование доводчика при монтаже
Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.
Темп передвижения двери
По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.
Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.
Установка дохлопа
Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.
Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.
Калибровка открытого положения
Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:
- Открывают створку под 90 градусов.
- Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.
Интересно! При установке другого градуса, функция не сработает.
Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.
Коротко о главном
Установка доводчиков производится в несколько этапов: выбор схемы монтажа, работа с шаблоном, непосредственно монтаж элементов прибора и его конечная настройка.
Специфика установки заключается в вариантности её исполнения. Конструкция может быть смонтирована в скрытом варианте, когда устройство не видно глазу и в накладном исполнении, где рычаг и корпус прибора устраивается непосредственно на дверях.
Стандартный метод устройства считается самым распространённым, но бывает необходимость осуществления сложного монтажа конструкции, где применяются дополнительные элементы типа пластин и уголков.
Как выбрать подходящий доводчик
При покупке такого механизма прежде следует уточнить его подходящий размер. Разработан европейский стандарт EN 1154 классификации по размерам. Выделяют 7 градаций доводчиков с учетом величины закрывающего усилия. При выборе учитывают:
- размеры дверного полотна;
- его массу.
Первое условие. Подбирая подходящую модель доводчика, ориентируются на максимальные показатели двери. К примеру, ширина полотна — 900 мм, а вес — 70 кг. Тогда приобретается доводчик, имеющий размер ЕN-4.
Второе условие. Чтобы потребителям было удобно пользоваться дверями с доводчиками, эти механизмы разрабатываются с учетом диапазона допустимых возможностей. К примеру, могут указываться в технической документации пределы ЕN-2 ÷ ЕN-4.
Третье условие. Иногда усилия одного доводчика оказывается недостаточно. Тогда устанавливают пару таких систем.
Четвертое условие. Нужно покупать такую модель, чтобы она подходила к уже установленной двери по максимуму. Если выбирать систему, занижая характеристики, доводчик вскорости выйдет со строя.
Пятое условие. Доводчик может быть установлен в неотапливаемом помещении или даже со стороны улицы. Прежде чем покупать конкретную систему, следует выяснить, соответствует ли она подобным условиям эксплуатации. Ведь при температурных перепадах показатель вязкости масла, заполняющего гидравлическую систему, может значительно меняться.
Шестое условие. При выборе модели оцениваются ее функциональные возможности. Базовые регулировки большинства систем включают:
- изменение скорости закрывания двери;
- изменение силы пружины;
- изменение усилий для закрывания дверного полотна.
Учитывается сектор от 180º до 15º. А на конечном участке (так называемая доводка) — от 15º до 0º.
Типы доводчиков
Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:
- мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
- дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.
Существующие варианты дверных доводчиков
Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:
- устройство с приводом и зубцами;
- применение кулачкового вала.
Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.
Верхний доводчик
Это типовой вид механизма. Есть варианты установки доводчиков вверху:
- Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
- Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.
Установка доводчика выбирается, отталкиваясь от функций открытия двери.
Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.
Пример доводчика для двери открывающейся в обе стороны

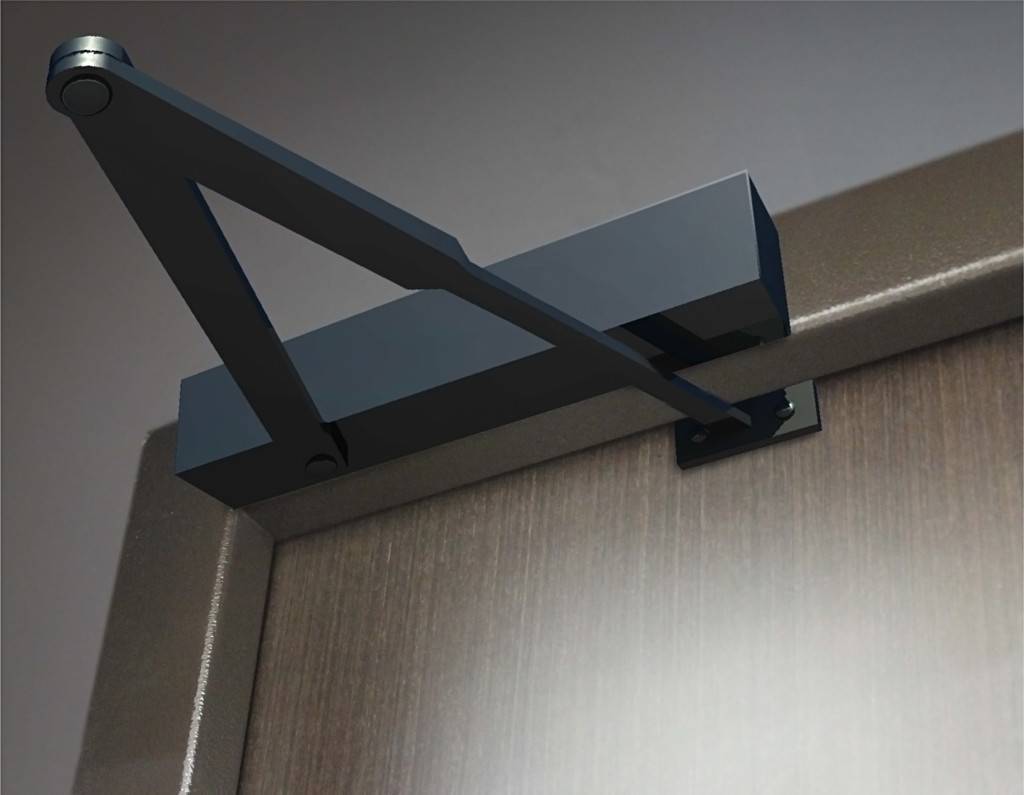

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.
Нижний доводчик
Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.
Вариант конструкции нижнего доводчика
Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.
Скрытые дверные доводчики
Механизмы полностью скрыты в дверном полотне. Есть 2 вида:
- Петля-доводчик – по своей функциональности служит дверной петлей.
Скрытый верхний доводчик, врезаемый в двери.
Ход установки
Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой
Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты. Дизайн доводчика должен соответствовать общему стилю помещения
Дизайн доводчика должен соответствовать общему стилю помещения.
У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.
Подготовительный этап
Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.
Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь. Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары
Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя
Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.
Выбор типа доводчика обусловлен конструкцией двери.
Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.
Процесс крепления
Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.
Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.
Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.
Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.
В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.
Финальная стадия
После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

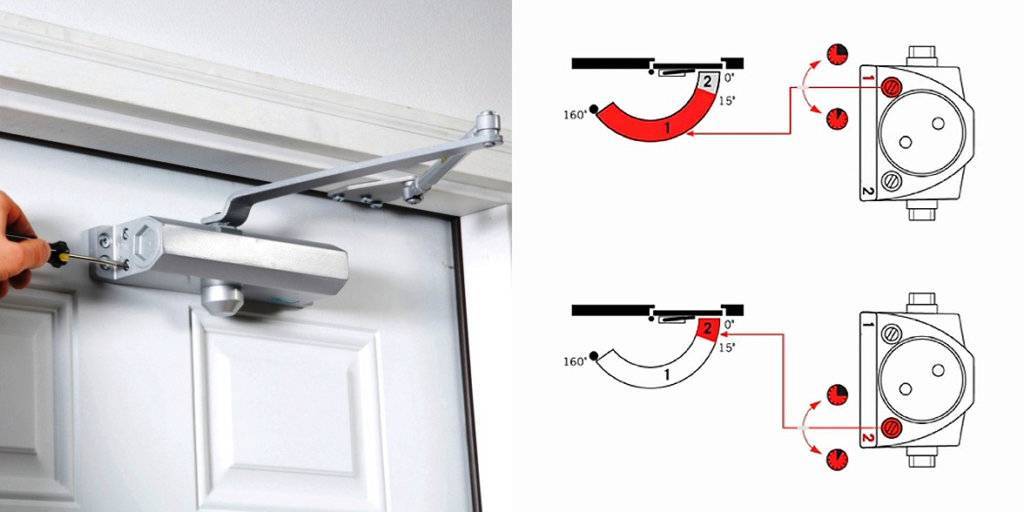

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости. Верхний же берет ответственность за диапазон от 15 до 180 градусов
Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять
Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.
Порядок установки доводчика на дверь
В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.
Первый этап: определение схемы установки
Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:
- Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
- Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.
Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).
Второй этап: применение шаблона
В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.
На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).
Пример шаблона для установки доводчика
Третий этап: пошаговая установка
Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:
- Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
- Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
- Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
- Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
- Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
- Установку заканчивают соединением обеих частей колена с помощью шарнира.
В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.
Дополнительные функции
В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.
Фиксация открытого положения (hold-open)
Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).
Задержка открывания (демпфер)
Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.
Задержка закрывания
Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.
Особенности установки скрытых доводчиков
Устройства скрытой установки принадлежат к одному из следующих типов:
- Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
- Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
- Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
- Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.
Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.
Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.
Основные элементы доводчика для двери
Стандартный дверной доводчик состоит из следующих элементов:
- рычажного механизма, соединяющего корпус устройства с дверным полотном;
- осевого зубчатого зацепления;
- зубчатого привода;
- отдельного блока, требующегося для регулировки скорости закрывания дверного полотна;
- игольчатого подшипника;
- дополнительного блока, предназначенного для регулировки амортизации открывания двери;
- высокопрочной пружины – основного элемента доводчика, который приводится в действие зубчатыми механизмами;
- индикатора, по которому можно определить силу закрывания;
- блока, позволяющего отрегулировать непосредственно силу закрывания двери.
Основные рабочие элементы дверного доводчика
Более современные и усовершенствованные устройства дополняются клапаном довода, который позволяет задерживать движение дверного полотна на определенный (заданный пользователем) промежуток времени.
Общие сведения об устройстве дверных доводчиков
Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.
Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:
1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.
Схема работы доводчика с реечной передачей момента и гидравлическим контуром
- При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
- Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.
Корпус доводчика в разрезе
Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.
Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.
Видео: устройство и схемы установки доводчика с реечным механизмом
2. Доводчики с кулачковым механизмом
Схема доводчика с кулачковым механизмом
На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.
Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.
Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.
В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:
Доводчик с открытым двухколенным рычажным механизмом
Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.
Доводчик с направляющим каналом — слайдерной системы
Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.
Это интересно: Жалюзи из ткани на окна — делимся знаниями
Как установить и отрегулировать доводчик двери для автоматического её закрывания
Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.
Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.
В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.
Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).
Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов
Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина)
Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).
СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА
После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.
Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика
Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции
После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.
Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).
РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА
Затем разберите рычаг на два колена (рисунок 2 в инструкции).
РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА
Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).
РИСУНОК 3
После этого укрепите второе колено рычага (на двери или на дверном коробе).
При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).
РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА
Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).
На этом установка доводчика на дверь завершена.
РИСУНОК 5 УСТАНОВКА ГАЙКИ
РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА
Это интересно: Отделка стен дома деревом: разбираем вместе
Общая информация
Дверные доводчики выпускаются в разных исполнениях. Технология их крепления и способ регулирования имеют некоторые особенности. Как различаются изделия?
По специфике монтажа
- Скрытые устройства. Корпус механизма помещается в коробе или створке двери. Установка доводчиков этого типа требует профессионального подхода (практический опыт, специальный инструмент). Монтируются лишь на дверях, полотна которых имеют толщину не менее 40 мм.
- Напольные модели. Их установка производится в процессе обустройства полов, так как «тело» прибора помещается под настилом. В частном секторе изделия этой группы используются крайне редко.
- Накладные. Наиболее распространенные в быту варианты. Установить такой дверной доводчик своими руками достаточно просто. Даже при отсутствии опыта понадобится не более получаса.
По типу механизма
- Реечная передача + гидравлика. «Рабочий» элемент в доводчиках этой группы – пружина.
- Кулачковые модели. Такие изделия устанавливаются в жилищах намного реже.
По силе тяги
Данную характеристику называют по-разному – закрывающее усилие, размер доводчика, класс по EN . При выборе механизма определяющими являются параметры дверного полотна: его вес (кг) и ширина (мм). Это учитывается при определении варианта установки прибора.
Регулировка доводчика двери: инструкции по настройке
Перед тем, как отрегулировать доводчик собственными руками, нужно определить причину плохой его работы. Тогда будет понятно, какой именно параметр надо настроить. Регулировку лучше делать с помощью инструкции по эксплуатации. Она прилагается к каждому механизму при продаже. В ней приводится схема доводчика, описываются его составляющие, указывается, как должна проводиться настройка его функционирования. Подробно описывается, как отрегулировать доводчик на входной двери по жесткости, силе и прочим параметрам. Можно настроить механизм на то, чтобы он удерживал полотнище долго в открытом положении. Данная функция называется hold open. Настраивается она просто. Дверь открывается на 90 градусов и фиксатор переводится в активную позицию. Надо понимать, что не все системы довода двери имеют такую опцию.
Регулировка доводчика по силе закрывания
Если полотнище сильно хлопает, значит нужно отрегулировать доводчик двери по силе затворения. Для работы потребуется лишь обычная отвертка. Настройка должна выполняться при открытом положении створки. Поэтому полотнище открывают до конца. Регулировка доводчика двери своими руками по силе закрытия не представляет особых сложностей и заключается в настройке специальных клапанов. Корректируют степень затяжения этих элементов. Они обычно находятся на торцевой части. Первый клапан ответственен за силу закрытия полотнища. Если в открытом положении дверь очень быстро закрывается, значит его нужно немного закрутить, и, наоборот. Клапан, обозначенный вторым номером, отвечает за скорость захлопа. Третий клапан позволяет настроить усилия функционирования системы довода. Правильно отрегулированная створка должна двигаться мягко и без рывков.
Надо учитывать, что полностью выворачивать клапана регулировки нельзя. Иначе они перестанут работать даже после того, как будут возвращены на место.
Как ослабить доводчик двери на открытие
Бывает, что механизм работает туговато. Тогда нужно ослабить доводчик двери. Это несложно. Требуется лишь отпустить клапана. Тогда функционирование двери станет более мягким. Размещаются клапана на лицевой либо торцевой стороне. Зависит это от вида устройства. Поэтому перед тем, как ослабить доводчик, необходимо изучить инструкцию к нему. В ней приводится схема, на которой видно, где расположен тот или другой клапан. Также описывается, как ослабить требуемый элемент.
Как отрегулировать дверной доводчик, чтобы дверь не хлопала
Если полотнище сильно хлопает при закрытии, значит нужно регулировать механизм довода. Требуется уменьшить скорость дохлопа. За это отвечает второй клапан устройства. Его необходимо повернуть против часовой стрелки на половину оборота и проверить работу двери. Делать это нужно до тех пор, пока створка не перестанет хлопать. Каждый раз настройка проводится после открывания двери.
Регулировка для плотного закрытия двери
Если полотнище неплотно прилегает к раме, в помещение будет сквозить, повысятся теплопотери. Поэтому нужно отрегулировать доводчик. За плотность закрывания двери отвечает второй винт. Если створка слишком быстро закрывается, она может биться о раму и отскакивать, не полностью закрываясь. Необходимо уменьшить скорость дохлопа. Для этого регулировочный винт поворачивают против часовой стрелки.
Монтаж механизма
Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:
- Доводчик.
- Тяга из рычагов.
Комплект устройства
- Метизы для крепежа.
- Схема или чертежи доводчика для монтажа конструкции.
Схема монтажа механизма
Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.
Монтаж бывает:
Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.
Внутренний монтаж доводчика
Наружным.
Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.
Для этого:
Схема монтажа скотчем наклеивается на дверь.
Монтаж доводчика
- Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
- Делается разметка.
- Сверлятся отверстия.
- Крепится корпус.
- Монтируется рычажная тяга.
Крепление механизма
Это две половинки, связанные между собой резьбой.
- Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
- При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.
Примеры монтажа конструкций
Настройка доводчика
Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.
Схема настройки устройства
На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.
При регулировке доводчика:
- Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
- Корректируется ускорение закрытия регулировкой винта 2.
- Дверь открывается до рабочего угла и отпускается.
- Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
- Больших усилий при выполнении регулировки прилагать не стоит.
- После 1/4 оборота винта, двери будут закрываться с замедлением.
Регулировка доводчика
Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.
Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.
Уход за доводчиком
Устройство механизма
Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:
- Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
- Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
- Нельзя ничего подкладывать под открытую дверь.
- Нельзя дверь тянуть «на себя», для ускорения этого процесса.
- Противопоказано «помогать» двери закрыться, придерживая ее.
Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.
