Самостоятельная установка и регулировка дверного доводчика

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7.

При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса.

Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Регулирование доводчика при монтаже

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

1. Открывают створку под 90 градусов.
2. Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Шкала для выбора доводчика

Размер доводчика	Ширина двери, мм	Масса двери, кг
1	750	20
2	850	40
3	950	60
4	1100	80
5	1250	10
6	1400	120
7	1600	160

Выбирая механизм нужно запомнить следующее:

• Максимальный показатель веса или ширины двери является самым основным при выборе размера.
• Установка механизма с заниженными показателями приведет к быстрому его повреждению.
• Завышение норм повлечет сложности в закрывании и открывании.
• Если показатели веса или ширины больше чем указано в таблице, то тогда применяют два механизма.
• Не все доводчики можно использовать в условиях улицы.
• Учитывайте особенности, в которых будет использоваться механизм. Возможно, будет необходима функция медленного закрытия, фиксация или какие-нибудь другие. То доводчик должен обладать такими характеристиками.

Изучение свойств и качества прибора при покупке помогает избежать ненужных трат и правильную работу прибора на долгие годы.

Правила использования доводчика

Нарушение условий эксплуатации всегда ведет за собой быстрый износ и поломку механизма

Чтобы этого избежать, важно помнить следующее:

• Максимальное открывание двери быстро приводит доводчик в негодность. Некоторые устройства (слайдерные) имеют ограничитель, а те которые нет – нуждаются в амортизаторах. Они крепятся на стену или пол.
• Если дверной проход должен быть длительное время открытым, то необходимо отсоединить систему рычагов от главного механизма, а после все вновь вернуть на исходное место. Подпирать чем-то дверь или фиксировать ее с помощью веревки не нужно. Доводчик долго не прослужит. Для этого есть модели со встроенным фиксатором. Их принцип работы прост. Когда дверь открывается до определенного момента, она остается открытой, если ее пора закрывать ее нужно отвести в сторону.
• Порча внутреннего устройства происходит во время принудительного закрывания дверей
• Смазка шарниров и рычагов единожды в год продлит жизнь механизму
• Если прибор расположен не в помещении, его нужно оградить от воздействия окружающей среды (солнце, дождь). Обязательна коррекция работы дважды в год при сменах сезона.
• Правильная установка дверей, отсутствие погрешностей в размещении петель и других показателей поможет верному выполнению функций прибором.
• Один раз в несколько лет требуется полная замена масла в доводчике. Для конструкций использование, которых происходит на улице не реже чем 1 раз в год.
• Дети частые провокаторы поломки доводчиков из-за своей любви «покататься» на дверях. Дополнительная нагрузка и смещение центра тяжести, приносят непоправимый вред механизму.

Минимальный ресурс службы прибора указывается в гарантии, которую производитель предоставляет на свое изделие. Но чтобы этот период в разы увеличился, то за доводчиком нужен дополнительный уход.

Установка доводчика на дверь представлена в видеоматериале:

Окна и двери

Методы нестандартной установки своими руками

Если невозможно монтировать устройство по стандартной схеме, устанавливают уголок или вспомогательные планки.
При нестандартной установке могут использоваться следующие способы.

1. Рычажок невозможно прикрепить к дверной лутке. В таком случае крепят шурупами монтажный уголок и к нему изнутри прикрепляют рычаг.
2. Корпус устройства фиксируют на уголок, укрепленный на верхнем скосе коробки, а рычаг закрепляют на дверцу.
3. На полотно прикрепляют монтажную планочку, на которую ставят корпус доводчика. Рычажок фиксируют к дверной лутке.
4. Монтажную пластинку закрепляют на дверной лутке и на нее монтируют сам механизм, а рычаг — на дверцу.
5. Устройство прикрепляют к полотну обычным методом, а рычажок фиксируют на монтажную пластинку.

Дверной доводчик – механизм, обеспечивающий автоматическое закрывание двери. Его установка убережет дверь от некоторых поломок и обеспечит плотное закрывание. Чаще их применяют в магазинах и офисных помещениях, но возможно и использование в жилых домах и даже автомобилях.

Установка доводчика – непростая задача, требующая профессионального подхода к выбору конструкции, способу монтажа и регулировке прибора. Желающим выполнить все эти работы своими силами и в итоге получить исправный механизм, стоит ознакомиться с приведенной ниже информацией.

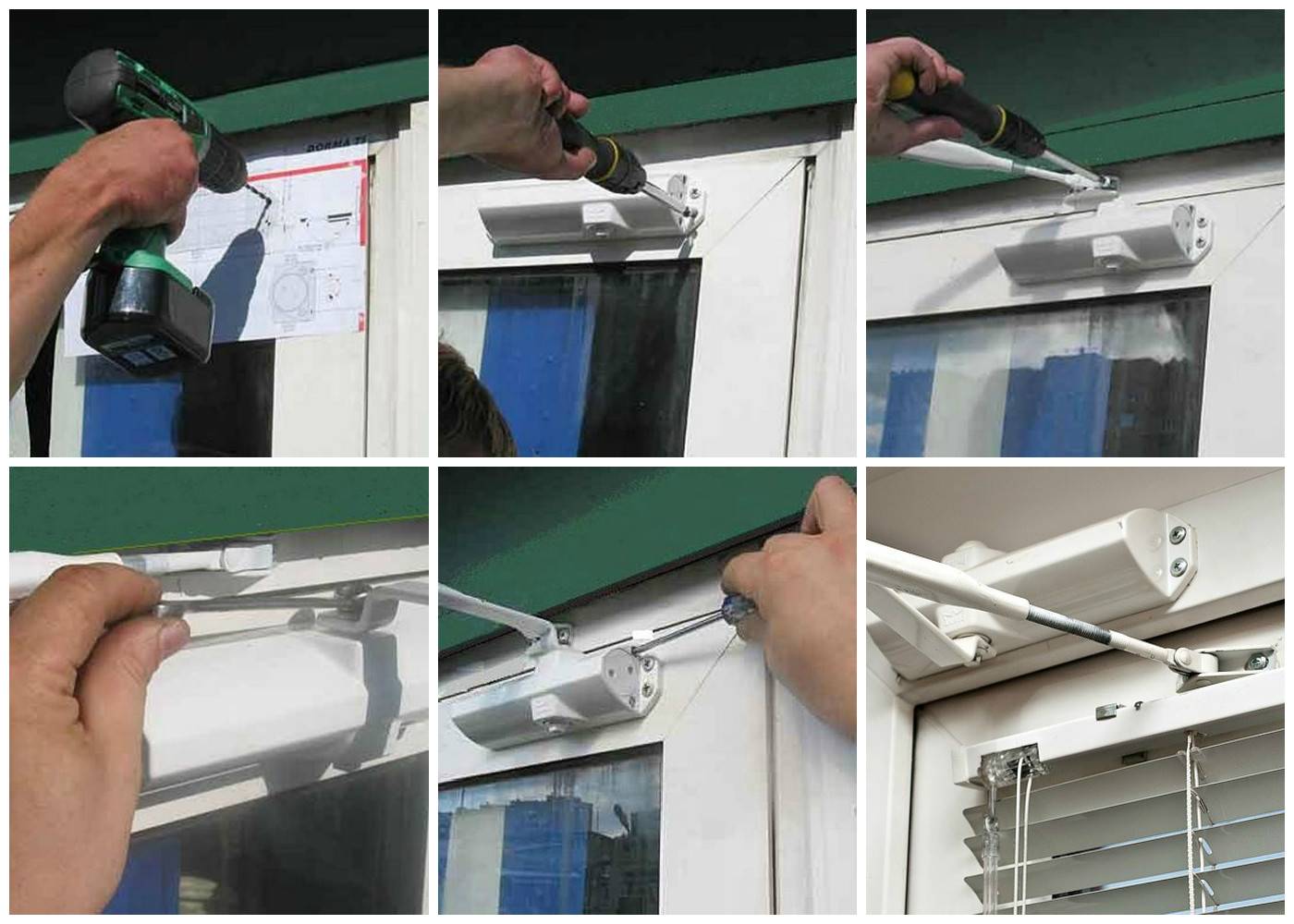

Примерный порядок установки доводчика на дверь

Установка шаблона

Для облегчения разметки на листе с инструкцией каждого механизма напечатан разметочный шаблон в натуральную величину (масштаб 1:1). На нем обозначены четыре отверстия для крепления корпуса и рядом два отверстия для крепления тяги.

Над шаблоном отпечатана сплошная красная полоса, которая служит горизонтальным ориентиром при разметке.

• Бумажный шаблон примеряется к полотну или коробке. Красная полоса должна идти по верху дверного полотна.
• По отметкам отверстий накерниваются или насверливаются метки.
• Шаблон убирается. В металле насверливаются отверстия меньшего чем саморезы диаметра.
• Корпус механизма ставится на место, крепится одним саморезом.
• Проверяется правильность положения корпуса, при необходимости он поворачивается на одном саморезе в нужное положение.
• Закручиваются остальные три шурупа или самореза.

Отверстия под доводчик

Диаметр отверстия определяется толщиной крепежного элемента (шурупа или самореза) без толщины резьбы (винтовой нарезки). Если просверлить отверстие диаметром как у крепежа с резьбой, он не будет держаться. Как правило, подходящие отверстия сверлят сверлом толщиной 3 мм. Если в комплекте более тонкий крепеж, используют более тонкое сверло.

Монтаж

Пластина тяги одевается на вал механизма под углом 90 градусов и крепится болтом с шайбой их комплекта. Вал выходит на две стороны, сверху и снизу. Если корпус стоит на коробке, пластина одевается снизу. Если корпус стоит на полотне, пластина одевается сверху. Дверь закрывается.

Улитка крепления рычага с двумя отверстиями под крепеж подводится к полотну и крепится на заранее подготовленные отверстия.

Тяга (рычаги) имеет несколько степеней регулировки. Во-первых, основную пластину можно насадить на многогранный вал самого доводчика, как под углом в 90 градусов (перпендикулярно корпусу), так и со смещением примерно в 12 градусов. Пластина фиксируется на валу болтом и шайбой. При необходимости, болт можно выкрутить и изменить положение пластины.

Соединение рычага с тягой

Пластина и рычаг тяги уже соединены у большинства производителей заводским креплением. Остается одеть пластину на вал и прикрутить улитку рычага тяги на место.

Как поставить на калитку

На калитку доводчик ставится точно так же, как и на дверь. Отличия могу быть в расположении механизма. Его можно ставить снаружи, изнутри, выше или ниже.

• Если над калиткой с одной стороны есть навес, желательно, чтобы механизм располагался под ним для защиты от осадков.
• Если калитка не из прочного массива, а набрана на жёстком периметре, механизм и тягу следует крепить на жесткой планке конструкции. Например, если на сваренном прямоугольнике из профиля квадратного сечения закреплен профлист, тогда доводчик крепят на жесткую пластину, закрепленную на прочном квадратном профиле М помощью сварки или болтов.

Выступающие части тяги должны быть расположены уместно. Например, если они будут торчать на улицу, это не всегда может хорошо выглядеть.

Как установить на металлическую дверь

При креплении доводчика и тяги на тонкую железную дверь без утепления, желательно использовать не шурупы и саморезы, а резьбовой крепеж – винты или болты, проходящие по диаметру в отверстия корпуса доводчика и улитки крепления тяги и гайки с шайбами. Потребуется электродрель и сверло по диаметру винтов или чуть больше. В остальном правила установки такие же, как описано выше.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Алгоритм установки доводчиков

Для примера – монтаж проводится на металлическую дверь (открывание на себя). Этот пример подойдет и для других конструкций – разница в установке не большая.

Установка доводчика своими руками происходит по следующим шагам:

Проверить купленный комплект. Стандартный набор должен иметь такие составляющие: доводчик, рычаг, крепеж, шаблон для монтажа. Шаблон – важная деталь, она облегчит самостоятельную установку.

• По схеме, разместить шаблон на полотне в закрытом положении. Зафиксировать при помощи клейкой ленты, и по отмеченным местам просверлить отверстия.
• Снять шаблон.
• Взять рычаг и прикрутить на саморезы к дверной коробке.
• С помощью винта, к рычагу крепится доводчик (регулировочные винты доводчика должны смотреть на навесы).
• Отрегулировать тягу рычага: отверстия на полотне должны совпасть с отверстиями на доводчике; при закрытом положении двери рычаг должен быть перпендикулярен коробке двери.
• После выполнения предыдущих пунктов, прикрутить рычаг и проверить его работоспособность. Он может заедать, но это не страшно, потому как после монтажа устройство необходимо отрегулировать. Установка дверного доводчика завершена.

Больше про монтаж и регулировку на следующем видео:

Как отрегулировать дверной доводчик: особенности настройки приспособления

Начнем сразу с того, что определимся, чего нельзя категорически делать. Таких противопоказаний, а точнее будет сказать, запретов, немного – всего один, но его нарушение приведет к полной поломке доводчика.

Для большего понимания сути вопроса можно посмотреть видео о регулировке доводчиков.

С запретами разобрались, видео посмотрели, теперь займемся теоретической регулировкой, но дополнительно уточним еще один момент, связанный в некоторой степени с указанными выше запретами. Регулировочные винты в процессе настройки механизма нужно поворачивать понемногу – пол-оборота винта приводят к серьезному изменению скорости движения двери. И еще одно – заворачивая винт против часовой стрелке, мы добиваемся увеличения скорости закрывания дверей, а крутя винт против часовой стрелки, замедляем, соответственно. Теперь, когда основные правила ясны, приступим к непосредственному решению вопроса, как отрегулировать доводчик? Решать мы его будем по пунктам, хотя, по большому счету, все самое основное уже рассказано выше.

1. Регулируем скорость закрывания двери. Здесь технология очень простая – сразу же после установки доводчика проверяем его работу. Если вам кажется, что скорость закрывания слишком быстрая, то крутим винт по часовой стрелке на пол-оборота и снова пробуем, как работает дверь. Если слишком медленно, то отвинчиваем винт на половину того, что вы прикрутили до этого. И так до тех пор, пока не достигните желаемого результата. В очередной раз напомню, что производитель оговаривает в инструкции тот момент, что крутить винты больше чем на два оборота нельзя – помните про это!

2. Регулируем дохлоп. В принципе, здесь все практически точно так же, как и со скоростью движения полотна, только в этот раз вам придется настроить скорость и усилие хода двери на последних 15-20 сантиметрах своего пути к дверной коробке. Также здесь следует помнить о том, что ускоряя дохлоп, вы увеличиваете силу удара. По большому счету, нужно найти золотую середину, при которой и двери будут закрываться сравнительно быстро, и сильного удара о косяк наблюдаться не будет.

3. Теперь что касается промежуточного хода – в идеале он настраивается в «унисон» с основным ходом двери, но существуют и другие варианты. Например, если основная скорость закрывания двери слишком быстрая, то с помощью третьего регулировочного болта можно снизить ее на полпути. Но это, как говорится, лирика, для тех, кто привык, чтобы все работало идеально. Самое основное назначение этого винта заключается в удержании дверного полотна в заданном положении. К примеру, если вам нужно занести в дом или квартиру мебель – открываем двери в нужное положение и с помощью отвертки туго затягиваем винт. Такой эффект возможен только тогда, когда дверь открыта минимум на 90°. С помощью этого же винта можно настроить задержку закрывания двери – после того, как двери откроются, они некоторое время будут стоять на месте и после этого начнут закрываться.

И в заключение небольшая памятка о правильном использовании дверного доводчика – это четыре золотых правила, позволяющих выполнять регулировку доводчика двери своими руками как можно реже. Во-первых, не крутите винт больше, чем на два оборота; во-вторых, не насилуйте дверь, пытаясь закрыть ее руками; в-третьих, не подпирайте двери, чтобы удержать их открытыми и, в-четвертых, не игнорируйте инструкцию пользования. Только при выполнении этих правил дверной доводчик способен служить долго.

Виды доводчиков и принцип работы

Сейчас в продаже есть такие разновидности закрывающих механизмов:

• гидравлические;
• пневматические;
• пружинные.

Механизм с шарниром на 2 тяги (слева) и с направляющим желобом (справа)

Изображенные на фото гидравлические доводчики чаще всего применяются на разых конструкциях входных дверей. Изделие состоит из двух частей – закрытого корпуса и складывающихся в виде колена тяг (или одиночного рычага с роликом, помещенным внутрь канала). В корпусе, заполненном машинным маслом, установлена зубчатая рейка с пружиной, соединенная с поршнем. Перемещаясь вдоль оси механизма, рейка вращает шестерню, связанную с внешней тягой, как показано на схеме.

Принцип действия изделия схож с гидроцилиндром автомобиля. Когда створка открывается, шестеренка крутится и двигает зубчатую рейку, которая сжимает пружину. В это же время поршень всасывает масло в цилиндр. После отпускания двери пружина стремится разжаться, но ее «притормаживает» поршень, сдерживаемый жидкой смазкой, находящейся в цилиндре. В результате постепенного перетекания масла в другой отсек дверное полотно захлопывается медленно.

Пневматические доводчики работают по такому же принципу, только вместо масла всасывают и выпускают воздух. Пружинные механизмы, показанные на фото и напоминающие большие дверные петли, и вовсе просты: в железный корпус помещена пружина, которая давит на дверное полотно через тягу с постоянным усилием.

Пневматическая конструкция

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

• Доводчик.
• Тяга из рычагов.

Комплект устройства

• Метизы для крепежа.
• Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

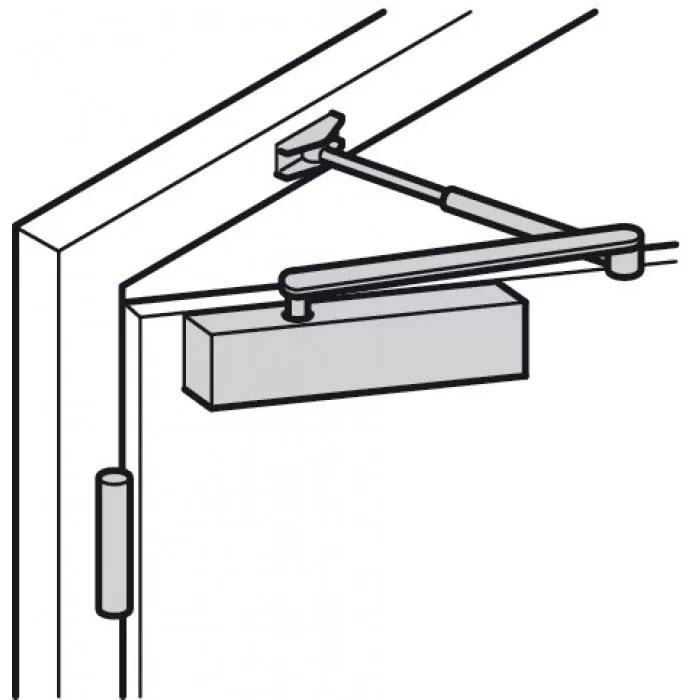

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

• Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
• Делается разметка.
• Сверлятся отверстия.
• Крепится корпус.
• Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

• Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
• При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

• Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
• Корректируется ускорение закрытия регулировкой винта 2.
• Дверь открывается до рабочего угла и отпускается.
• Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
• Больших усилий при выполнении регулировки прилагать не стоит.
• После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

• Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
• Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
• Нельзя ничего подкладывать под открытую дверь.
• Нельзя дверь тянуть «на себя», для ускорения этого процесса.
• Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Типы доводчиков

Механизм работает по следующему принципу – открывая дверь, человек прилагает усилия, воздействующие на пружину внутри устройства. Затем, пружина приходит в первоначальное состояние, управляя закрытием двери. Доводчики различаются по типу крепления и бывают скрытыми, напольными и накладными.

Накладные механизмы

Именно такие доводчики часто встречаются на дверях офисов, магазинов, подъездов. Устройство монтируется к верхней части двери и работает от зубчатого привода либо на скользящей тяге. В первом варианте конструкция выглядит как небольшая коробочка с двумя рычагами, один из которых приводит в движение шестеренку, связанную с зубчатым штифтом с пружиной. Эти приборы оптимально подходят для тяжелых входных дверей.

Второй вариант – механизм со скользящим стержнем. В нем имеются два функциональных поршня – открывающий и тормозящий. Такая конструкция компактнее, чем предыдущая и полностью скрыта под кожухом, что повышает ее надежность.

Напольные конструкции

Доводчик этого типа устанавливается в углубление под дверью и практически незаметен. Механизм состоит из вала вращения, который одной стороной соединен с пружиной, а другой с крепежами двери.

Конструкция удобна для контроля открывания стеклянных дверей, в том числе и маятниковых (распахивающихся в обе стороны). Данные доводчики чаще применяются в торговых центрах с множеством стеклянных перегородок. Необходимость их использования, как правило, определяется еще на этапе составления проекта объекта.

Скрытые устройства

Приборы скрытого типа делятся на два основных подвида – со скользящим стержнем и петли-доводчики. Первые мало чем отличаются от описанных выше накладных механизмов, различие состоит лишь в меньшем размере и принципе установки. Одна из частей устройства врезается в верхнюю часть дверной коробки, а вторая (предназначенная для движения стержня) в нижнюю.

Вторая разновидность (петли) – самая миниатюрная из конструкций, предназначенных для закрывания дверей. Она используется для дверей с небольшой массой, обычно межкомнатных. К ее недостаткам относятся сложности при установке (необходимость точно придерживаться оси) и малый срок эксплуатации из-за хрупкости устройства. Если сравнивать два вида скрытых доводчиков, практичнее отдать предпочтение более долговечному первому.

Разновидности доводчиков

В зависимости от технических характеристик доводчики делятся на следующие классы:

1. По способу установки:

• скрытые;
• верхние;
• напольные.

1. По силе закрывания (классы EN 1- EN 7). Некоторые модели имеют диапазон классов по силе закрывания, например, EN 5-7, что позволяет правильно подобрать величину усилия.
2. По строению тяги:

Схема устройства дверного доводчика.

• с рычажной тягой (простая технология, но смонтированный доводчик некомпактен);
• со скользящим каналом (компактны в собранном виде, с кулачковым механизмом);
• напольный (монтаж в пол).

1. По конструкции рабочего механизма:

• кулачковый (наиболее универсальная технология);
• пружинный (устаревший тип);
• зубчатая рейка и шестерня (распространенный вариант, обеспечивающий плавность и усиленный прижим при закрывании).

1. По типу установки (скрытый, поверхностный/накладной).
2. По наличию дополнительных функций:

• демпфер открывания (для наружных полотен);
• фиксация открытого положения (при интенсивной проходимости);
• задержка закрывания (для низкой проходимости в подсобных и складских помещениях);
• координация закрывания полотен (в случае двухстворчатых и противопожарных полотен);
• отдельная настройка дохлопа (для створок с резиновыми уплотнениями).
