Как установить циркуляционный насос

Куда ставить насос на подачу или в обратку

Невзирая на обилие информации в интернете, пользователю довольно сложно понять, как правильно установить насос на отопление, чтобы обеспечить принудительную циркуляцию воды в системе собственного дома. Причина – противоречивость этой информации, вызывающая постоянные споры на тематических форумах. Большая часть так называемых спецов утверждает, что агрегат ставится только на обратный трубопровод, приводя такие умозаключения:

• температура теплоносителя на подаче гораздо выше, чем в обратке, поэтому насос прослужит недолго;
• плотность горячей воды в подающей магистрали меньше, поэтому ее труднее перекачивать;
• статическое давление в обратном трубопроводе выше, что облегчает работу насоса.

Интересный факт. Иногда человек случайно попадает в котельную, обеспечивающую центральное отопление квартир, и видит тамошние агрегаты, врезанные в обратку. После этого он считает подобное решение единственно верным, хотя не знает, что в других котельных центробежные насосы могут стоять и на подающей трубе.

Отвечаем на приведенные утверждения по пунктам:

1. Бытовые циркуляционные насосы рассчитаны на максимальную температуру теплоносителя 110 °С. В домашней отопительной сети она редко поднимается выше 70 градусов, да и котел не нагреет воду больше, чем 90 °С.
2. Плотность воды при 50 градусах составляет 988 кг/м³, а при 70 °С – 977.8 кг/м³. Для агрегата, развивающего давление 4—6 м водного столба и способного перекачивать около тонны теплоносителя за 1 час, разница в плотности перемещаемой среды 10 кг/м³ (объем десятилитровой канистры) просто ничтожна.
3. На практике столь же несущественна разность статических давлений теплоносителя в подающей и обратной магистрали.

Отсюда простой вывод: циркуляционные насосы для отопления допускается врезать как в обратный, так и в подающий трубопровод системы отопления частного дома. Данный фактор никак не повлияет на работоспособность агрегата или эффективность обогрева здания.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе и к насосам.

Исключение – дешевые твердотопливные котлы прямого горения, не оборудованные автоматикой. При перегреве теплоноситель в них закипает, поскольку горящие дрова нельзя потушить в один момент. Если циркуляционный насос установлен на подаче, то образующийся пар вперемешку с водой поступает внутрь корпуса с крыльчаткой. Дальнейший процесс выглядит так:

1. Рабочее колесо перекачивающего устройства не предназначено для перемещения газов. Поэтому производительность аппарата резко снижается, а скорость течения теплоносителя падает.
2. В котловой бак поступает меньше охлаждающей его воды, отчего перегрев возрастает, а пара образуется еще больше.
3. Увеличение количества пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Возникает аварийная ситуация и в результате роста давления срабатывает предохранительный клапан, выбрасывающий пар прямо в помещение котельной.
4. Если меры по тушению дров не предпринимаются, то клапан не справляется со сбросом давления и происходит взрыв с разрушением оболочки котла.

Для справки. В дешевых теплогенераторах, выполненных из тонкого металла, порог срабатывания предохранительного клапана составляет 2 Бар. В более качественных ТТ-котлах этот порог предусматривается на уровне 3 Бар.

Практика показывает, что от начала процесса перегрева до срабатывания клапана проходит не более 5 минут. Если установить циркуляционный насос на обратной трубе, то пар в него не попадет и промежуток времени до аварии возрастет до 20 мин. То есть, монтаж агрегата на обратку не предотвратит взрыв, но отсрочит его, что даст больше времени на устранение проблемы. Отсюда рекомендация: насосы для котлов, работающих на дровах и угле, лучше ставить на обратном трубопроводе.

Для хорошо автоматизированных пеллетных отопителей место установки значения не имеет. Больше информации по теме вы узнаете из видео нашего эксперта:

Недостатки газовых котлов

Но нельзя забывать о минусах газовой системы отопления, так как многие из них являются определяющими в вопросах покупки оборудования:

• для того чтобы установить в своем доме отопительное устройство, работающее на газовом топливе, необходимо получить разрешение от соответствующих органов надзора;
• соблюдение установленных мер по безопасности требует наличия дополнительных конструкций, а это лишние расходы (в отличие от электрокотла газовый требует наличия дымохода и датчиков, обеспечивающих безопасность);
• подключение котлов на газу подразумевает наличие магистрального газового обеспечения, иначе такое отопление станет экономически невыгодным.

Газовые котлы при наличии в посёлке магистрали достаточно выгодны и если вы планируете систему отопления – обратитесь к нашим специалистам. Они помогут выбрать подходящую модель котла с идеальным сочетанием цены/качества, а также просчитают смету на монтажные работы и расходные материалы. Наши мастера имеют большой опыт обустройства систем отопления под ключ и уже сделали тепло в сотнях домов.

Также будет интересно посмотреть:

• Автономное отопление из полипропилена
• Расширительный бачок системы отопления
• Какой газовый котел выбрать: гравитационный или циркуляционный?

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Критерии выбора циркуляционного насоса

Правильный подбор насоса (вертикальный, блочный и пр.) подразумевает соответствие его технических характеристик требуемому напору и производительности. Первый параметр влияет на силу потока теплоносителя, и, следовательно, на то, сможет ли жидкость преодолеть гидравлическое сопротивление в отопительных контурах. От второго показателя зависит, какое количество теплоносителя сможет поступать в магистраль за единицу времени, что влияет на общую мощность системы обогрева. Выбор циркуляционного агрегата «наобум» не допускается, поскольку маломощный насос не прокачает теплоноситель в требуемом объёме, а чересчур сильный мотор увеличивает износ оборудования и повышает шумность системы. Обо всех нюансах выбора насосного оборудования и методике расчёта его технических параметров можно узнать из нашей статьи.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Как установить насос на отопление своими руками?

Первый вопрос: «Куда ставить, на горячую трубу, или на обратку?» Если вы монтируете систему отопления с принудительной циркуляцией, место врезки насоса определяет инструкция по монтажу котла.

Обратите внимание
Совет! В этом случае требуется установка непосредственно на прямую трубу. Вы можете сделать байпас вокруг насоса (обычно на байпас ставят сам насос), для того, чтобы не сливать воду при его замене или обслуживании.. Принципиальной разницы, будет насос качать горячую или остывшую воду, нет

Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной

Принципиальной разницы, будет насос качать горячую или остывшую воду, нет. Просто уточните у продавца, на какую температуру рассчитан прибор. Это должно быть указано в паспорте. Есть «горячие» и «холодные» модели.
По гидравлике также нет разницы, будет насос «тянуть» воду их котла, или же «толкать» ее на входе в теплообменник. Вы можете установить его посредине системы, просто это выглядит не так эстетично. Лучше, когда все оборудование размещено в помещении, которое вы определили в качестве котельной.

Видео рекомендации установки насоса в систему отопления.

Принцип работы и виды циркуляционных насосов

С принципом работы все понятно – электромотор приводит в действие крыльчатку турбины, которая создает разность давления между входным и выходным патрубком насоса. В соответствии с законами физики, происходит принудительная циркуляция жидкости.

Поршневые, и прочие специфические системы перекачки воды, в быту не применяются, ввиду их громоздкости и несопоставимой производительности.

Как правильно установить циркуляционный насос Grunfos — видео.

По конструкции, циркуляционные насосы разделены на два вида:

С мокрым ротором

Подвижная часть (ротор электродвигателя, соединенный с крыльчаткой турбины), постоянно находится в воде. Электрическая часть: статор, контактные группы, щетки – отделены от ротора герметичным стаканом. Так что с безопасностью и защитой от поражения электротоком все в порядке.

За счет постоянного омывания проточной водой, ротор охлаждается, а его подшипники смазываются теплоносителем. Это повышает срок службы прибора. К тому же, такая конструкция обеспечивает бесшумность работы.Есть и недостатки. Во-первых, – низкий КПД, не более 50%. Во-вторых, – малая производительность. Мощную крыльчатку (а соответственно габаритный ротор) сложно загерметизировать, поэтому «мокрые» насосы используются на небольших системах с малой протяженностью труб. Компактные размеры позволяют аккуратно и незаметно установить прибор.

Как устроен циркуляционный насос и один из способов его подключения, подробное видео.

С сухим ротором

Электродвигатель полностью изолирован от теплоносителя. Насос состоит из двух секций: силовой и перекачивающей. Проходящий между ними вал герметизируется сальниками.
Такая конструкция не имеет ограничений по мощности мотора, и обеспечивает высокий КПД, до 80%. Правда агрегат сильно шумит при большом объеме прокачки.

Поскольку элементы насоса разнесены, он имеет большие габариты, это необходимо учитывать при планировании монтажа. Еще один недостаток – уплотнительные сальники требуют периодической замены.

Определившись с типом насоса, надо рассчитать его электрическую мощность. Исходим из следующих задач:

1. Необходимо создать напор, способный преодолеть гидравлическое сопротивление трубопровода, теплообменника в котле, и радиаторов.
2. Надо обеспечить передачу по системе такое количество тепла, которое создаст необходимую температуру в помещениях, без дополнительных обогревателей.

По сути, все сводится к расчету объемного расхода теплоносителя в м³/ч (Q). Есть достаточно точная формула: Q=0,86R/TF-TR

R – потребность помещения в тепле. Единица измерения – Вт/м². Для частной усадьбы номинал составляет 100, для многоквартирного дома – 70

Производственные помещения – 40-50.Важно! При определении этого показателя следует учитывать состояние теплоизоляции помещения и климатическую зону. Приведенные цифры соответствуют средней полосе (по климату) и теплоизоляции, выполненной в соответствии со СНиП для кирпичных и каменных домов.

TF (измеряется в °С) – температура носителя на входе в систему.
TR (измеряется в °С) – температура носителя на выходе из системы.

Рассчитав требуемый объемный расход, вы сможете подобрать насос по этому параметру.

Обратите внимание
Совет: Перед покупкой надо предусмотреть несколько вариантов места установки, точно замерив габариты. Это поможет в случае, если придется выбирать между моделями разного размера.. Установить насос можно самостоятельно, или воспользовавшись услугами специалистов

Уточните в магазине, как это повлияет на гарантию

Установить насос можно самостоятельно, или воспользовавшись услугами специалистов. Уточните в магазине, как это повлияет на гарантию.

Правила установки в систему отопления

Вне зависимости от типа конструкции циркуляционного насоса его устанавливают на трубопровод или запорную арматуру с помощью накидных гаек-американок. Это дает возможность быстро производить демонтаж в случае ремонта или замены аппарата.

Существуют следующие рекомендации по монтажу циркуляционного насоса:

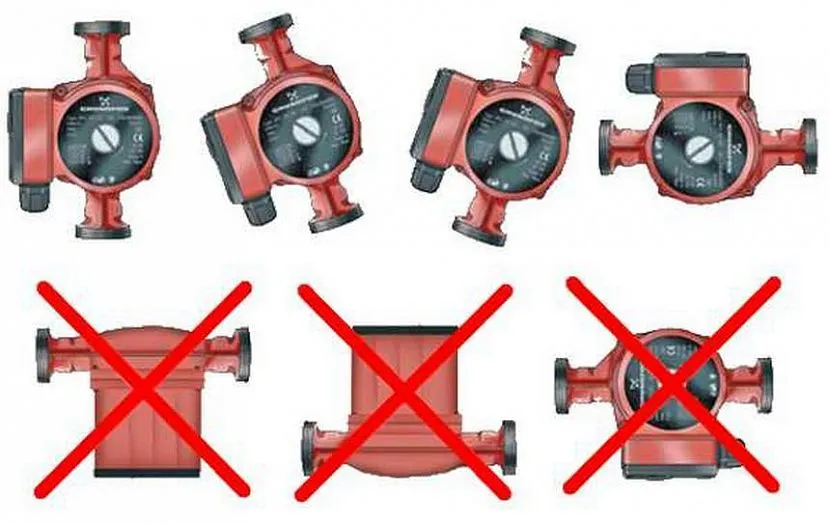

Агрегат можно врезать в любой части трубопровода – горизонтальной, вертикальной или наклонной

Главное при этом соблюдать горизонтальную ориентацию оси ротора (головка ни в коем случае на должна смотреть вниз или вверх).
Очень важно, чтобы пластиковый контейнер с электрическими контактами был размещен сверху корпуса, в противном случае во время аварии его зальет водой. Кроме того, это заметно усложнит обслуживание прибора. Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами

Это позволит во время демонтажа обойтись без сливания воды с контура.

Сделать это достаточно просто, открутив винты крепления коробки и повернув ее в нужную сторону.
Стрелка на корпусе насоса указывает направление потока теплоносителя, что важно соблюдать.
Для упрощения обслуживания и ремонта аппарата с обеих сторон его рекомендуется оснастить отсекающими кранами. Это позволит во время демонтажа обойтись без сливания воды с контура.

При такой схеме установки насоса отопления вся нагрузка от его массы ложится на 1 или 2 шаровых крана: их количество зависит от пространственной ориентации прибора. Поэтому лучше не экономить, а приобрести качественную запорную арматуру, корпус которой имеет хорошую механическую прочность.

Короткая инструкция по процессу установки

Распространен способ монтажа насоса на циркулярный насос. Это вызвано 2-мя уважительными причинами: возникает возможность своевременного демонтажа или временного выключения прибора от сети, к примеру, если появятся проблемы с электротоком.

В продаже есть разные вариации готовых насосных узлов: под сварку или соединение фланцевого типа, с местами для установки кранов или клапанов, с особенным участком, отведенным под насос.

Однако если готовый узел приобрести не получится или недостаточно места для его процесса установки, можно лично организовать обвязку циркулярного насоса и закрепить все детали на местах которые специально для этого отведены.

Для работы нужны следующие материалы и инструменты:

• комплект рожковых или шведских ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик «Unipak».

Гайки-«американки» в большинстве случаев идут в комплектации одновременно с насосом, но краны, переходники или отрезки трубы также придется приготовить

Внимание нужно выделить более надежному материалу изготовления арматуры и диаметру изделий

1. Сборка узлов с кранами. Два будут находиться по краешкам от насоса, 3-ий будет частью прямой трубы. Главное обмерить участок «обратки», чтобы точно вварить фрагмент с краном.
2. Сборка насосной петли. Стягивание гаек требуется отодвинуть на завершальный этап процесса установки, а пока их стоит только намотать.
3. Примерка петли циркулярного насоса. Отмечают места варки узлов в трубу.
4. Сварка, которую следует поручить квалифицированному сварщику.
5. Сборка нижнего узла — на «обратке».
6. Подключение насоса к электрическому питанию.

Как пример — процесс установки насоса GRUNDFOS.

Обслуживание поставленного насоса ведется в рабочем режиме. Нужно чаще очищать фильтр и проверять показания прибора для определения величины давления. Если значения не соответствуют норме, аппарат следует снять и настроить. Лучше это делать в специальной мастерской.

Что учесть при монтаже?

При установке важно правильно разместить ротор электродвигателя. При любом местоположении насосного оборудования элемент должен оставаться в горизонтальном положении

Если разместить вертикально, производительность оборудования сразу снизится на 30%.

Что ещё нужно учесть:

• Движение потока теплоносителя на насосе обозначается стрелками. При монтаже это обозначение обязательно должно совпадать с реальным движением теплоносителя.
• Устанавливают манометры, терморегуляторы, термометр и запорную арматуру так, чтобы к ней всегда был доступ.
• Монтаж самого прибора можно производить вертикально и горизонтально, если это указано в инструкции. Оба метода установки, например, возможны для насосов Vodotok.
• Подбирают насос с тем же диаметром входа и выхода, что у трубы, на которую он устанавливается.

Вместе с оборудованием поставляются болты с гайками, штуцеры, набор уплотнительных колец, фланцы.

Монтаж циркуляционного насоса должен проводить мастер. До установки котёл выключают и сливают воду.

Как правильно установить циркуляционный насос в системе:

1. Подготовьте комплектующие. Кроме фильтра и запорных кранов нужны патрубки с резьбой, сгоны.
2. Соедините резьбовые элементы узла. Для этого используют специальную герметизирующую паклю и пасту.
3. Соберите петли с насосом. Накидные гайки при этом слегка затягиваются.
4. Выберите и сделайте разметку участка, куда мастер установит кран.
5. Смонтируйте штуцеры для крана и поставьте насос.
6. Окончательно затяните накидные гайки.

Клеммная коробка должна располагаться сверху или сбоку, чтобы исключить попадание воды. Кожух электродвигателя и клеммная коробка крепятся к корпусу насоса четырьмя винтами под шестигранник. При необходимости они могут быть переустановлены в другое положение.
