Графические обозначения
Любая электроустановка работает в определенных условиях, для показа которых разработаны условные обозначения в электрических схемах.
При чтении чертежей можно получить следующие сведения:
- условия использования электрооборудования;
- соответствие проектных и реальных обстоятельств;
- найти лишние условия, оценить последствия их действия.
Для чтения используют прием разделения электротехнической схемы на отдельные цепи, исследование их. Простейшие схемы впоследствии рассматривают в сочетании.
Простые цепи включают элементы:
- источник электротока: вторичная трансформаторная обмотка, батарея, конденсатор и др.;
- приемник тока: лампы, двигатели, реле, разреженные конденсаторы;
- обратный проводник: от точки разбора к первоисточнику тока;
- один коммутационный вывод: автомата, выключателя.
Читают схемы с помощью значков для обозначения электрических элементов на схемах. Графические фигуры образуют из прямоугольников, квадратов, кругов, сплошных и штриховых линий, точек, векторов. Их сочетают на чертеже по разработанным стандартным нормам, поэтому можно легко отобразить электрические аппараты, электромашины, механические и электросвязи, другие сочетания и взаимодействия.
Помимо условных знаков, применяют специальные графические, чтобы показать функциональность модуля. Например, для контакта ставят изображение замыкания или размыкания. На подвижных частях предусмотрены дополнительные фигуры, помогающие найти кнопки реле, УЗО, управления.
Некоторые детали и узлы показываются несколькими вариантами графических значков. Например, это касается трансформаторных обмоток или переключающихся контактов. Можно использовать все эти варианты в разных случаях.
Если стандартом не предусмотрен значок для обозначения, его создают, исходя из принципиального действия элемента
Учитывают знаки для аналогичных видов оборудования, модулей, обращают внимание на принцип построения обозначений, предусмотренных нормативами
Для условного обозначения электрокоробок, шкафов, щитов, пультов на электрических схемах применяют значки:
Розетки, щитки, автоматические выключатели получили знаки:
Осветительные элементы, лампы указывают в соответствии с ГОСТ:
В сложных схемах электрического оборудования применяют знаки:

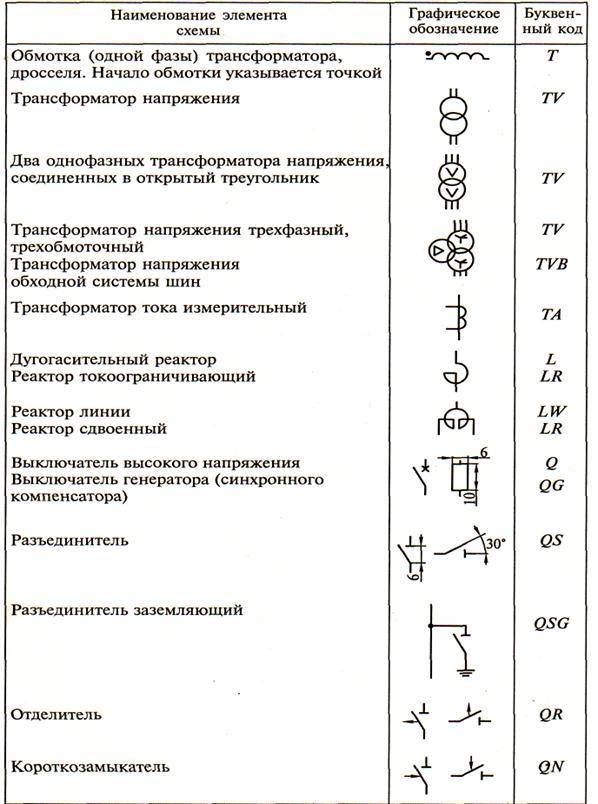

Для показа дросселей, трансформаторов на принципиальных электросхемах существуют графические изображения:
Измерительные модули изображают графически:
Для электриков показывают заземляющие контуры, силовые кабели:
На схемах присутствуют прямые и волнистые линии, значки «+» и «-», показывающие импульсы тока, вид и вольтаж:
Контактные соединения обозначают графически так:

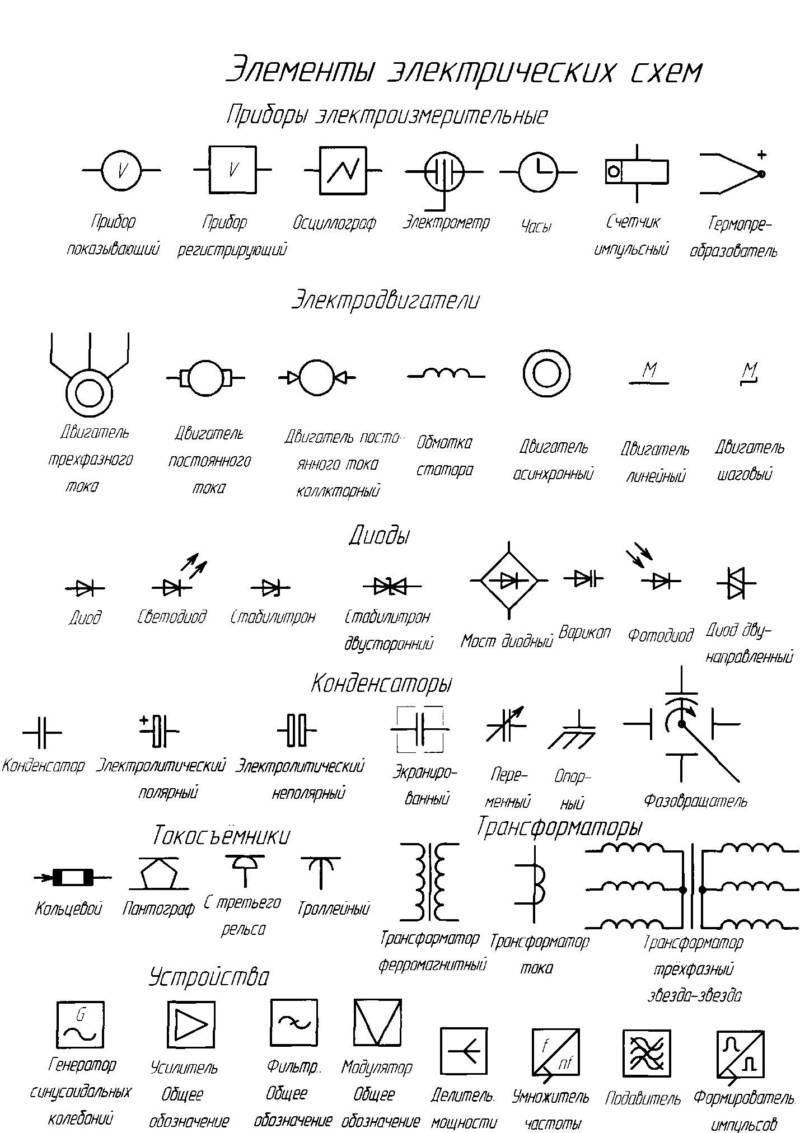

Элементы в радиосхемах изображают следующим образом:
Какие схемы включения трехфазного асинхронного двигателя в однофазную сеть получили наибольшее применение?
В однофазных электрических сетях трехфазный асинхронный двигатель может быть включен с использованием трех различных схем: Дельта-схема, Зета-схема, и конечный катушечный стабилизатор.
Дельта-схема использует только три фазы и не использует нулевую проводник, поэтому она проста в установке и недорога в эксплуатации.
Зета-схема использует три фазы, а также нулевой проводник, что позволяет уменьшить время наработки двигателя. Однако, такая схема несколько более сложная в установке и дороже в эксплуатации, чем дельта-схема.
Конечный катушечный стабилизатор использует три фазы, а также нулевой проводник, и обеспечивает высокую эффективность и стабильную работу двигателя
Одним из самых распространенных вариантов является включение трехфазного асинхронного двигателя в однофазную сеть с помощью компенсатора. Это позволяет обеспечить стабильную работу двигателя, предотвратить его перегрев и протечку тока. Однако, необходимо учитывать, что для работы компенсатора необходим дополнительный источник питания. Также существуют и другие схемы, такие как включение через трансформатор или специальный преобразователь частоты, однако их применение зависит от конкретных условий и требований к системе.
Обозначение трансформаторов
Обозначение трансформаторов включает в себя информацию о его параметрах, характеристиках и назначении. Основные параметры и обозначения, которые могут присутствовать, включают:
- Напряжение первичной обмотки (прямой ток в вольтах): Обозначается как «U1» или «Primary Voltage».
- Напряжение вторичной обмотки (выходное напряжение в вольтах): Обозначается как «U2» или «Secondary Voltage».
- Мощность трансформатора (в вольтах-амперах или киловольтах-амперах): Обозначается как «S» или «Power Rating».
- Частота тока: Обозначается как «f» или «Frequency».
- Тип охлаждения: Обозначается буквами, такими как «AN» (аэроохлаждаемый), «ONAN» (масляно-аэроохлаждаемый) и т.д.
- Класс изоляции: Обозначается буквами, например, «A», «B», «F», «H» и т.д., указывающими на максимальную рабочую температуру изоляции.
- Ток нагрузки (в амперах): Обозначается как «I» или «Load Current».
- Тип обмоток: Может быть «однофазный» или «трехфазный».
- Отношение числа витков обмоток: Обозначается как «a» или «Turns Ratio» (для трансформаторов с несколькими обмотками).
- Производитель и модель: Иногда в обозначении указывается информация о производителе и модели трансформатора.
Пример обозначения: «Трансформатор ТМН-1000/10, U1=1000 В, U2=10 В, S=1 кВА, f=50 Гц, класс изоляции B, тип охлаждения AN.» Обратите внимание, что обозначение трансформаторов может различаться в разных странах и нормативных документах
Важно учитывать требования и стандарты, действующие в вашем регионе
Обозначения на схемах автомобилей
Автомобильная электросхема является сложным и важным элементом современных транспортных средств, обеспечивающим функционирование различных электрических систем и устройств. Понимание и правильное использование стандартных обозначений силы тока и мощности критически важны для разработки, диагностики и ремонта этих систем. Ниже приведена таблица с основными обозначениями, которые могут быть использованы в этом контексте:
| Обозначение | Описание |
|---|---|
| U | Напряжение (В) |
| I | Сила тока (А) |
| P | Мощность (Вт) |
| R | Сопротивление (Ом) |
| L | Индуктивность (Гн) |
| C | Емкость (Ф) |
| η | Коэффициент полезного действия |
| f | Частота (Гц) |
Понимание этих обозначений является ключевым аспектом в работе с электрическими системами автомобилей. Они обеспечивают четкую коммуникацию между инженерами, механиками и техниками и способствуют точному и эффективному выполнению задач по обслуживанию и ремонту автомобильных электросистем.
Изображение электрооборудования на планах
Согласно ГОСТ 21.210-2014 — документу, регламентирующему условные графические изображения электрооборудования и проводок на планах, есть четкие условные обозначения для каждого вида электрических устройств и связующих их звеньев: проводок, шин, кабелей. Распространяются они для каждого вида оборудования и недвусмысленно определяют его на схеме в виде графического или буквенно-численного условного обозначения.
В документе приведены представления для:
- Электрооборудования, электротехнических устройств и электроприемников;
- Линий проводок и токопроводов;
- Шин и шинопроводов;
- Коробок, шкафов, щитов и пультов;
- Выключателей, переключателей;
- Штепсельных розеток;
- Светильников и прожекторов.
Электрооборудование, электротехнические устройства и электроприемники
К категории электрооборудования относятся: силовые трансформаторы, масляные выключатели, разъединители и отделители, короткозамыкатели, заземлители, автоматические быстродействующие выключатели и бетонные реакторы.
Таблица УГО для электрооборудования
К электротехническим устройствам и приемникам относятся: простейшие электротехнические устройства, общие электрические аппараты с двигателями, электроустройства, работающие на электроприводе, приборы с генераторами, приборы представляющие собой двигатели и генераторы, трансформаторные устройства, конденсаторные и комплектные установки, аккумулирующая аппаратура, нагревательные элементы электрического типа. Их обозначения представлены на картинке ниже.
УГО для электротехнических устройств
Линии проводок и токопроводов
К данной категории относятся: линии проводки, цепи управления, линии напряжения, линии заземления, провода и кабеля, а также их возможные виды проводки (в лотке, под плинтусом, вертикальная, в коробе и т.д). В таблицах ниже представлены основные обозначения для этой категории.
Первая таблица обозначений для линий проводок
Линии проводок представляют собой кабеля и провода, способные передавать электроэнергию на достаточно большие расстояния. Токопроводами же чаще всего называют электротехнические устройства, способные передавать электричество на небольшое расстояние. Например, от генератора тока к трансформатору и так далее.
Вторая таблица обозначений для линий проводок
Третья таблица обозначений для линий проводок
Четвертая таблица обозначений для линий проводок
Шины и шинопровода
Шинопроводы представляют собой кабельные устройства, которые состоят из проводниковых элементов, изоляции и распределителей, которые передают и распределяют электроэнергию в производственных помещениях. Условные обозначения шин и шинопроводов представлены на картинке ниже.
Обозначение шин и шинопроводов
Коробки, шкафы, щитки и пульты
Среди коробок можно выделить ответвительные, вводные, протяжные, зажимные. Щитки бывают лабораторными, освещения обычного и аварийного освещения, автоматы. Все эти элементы нужны для распределения электроэнергии между отдельными участками цепи и приборами. Условие обозначения этих элементов представлены на картинке.
УГО щитков и пультов управления

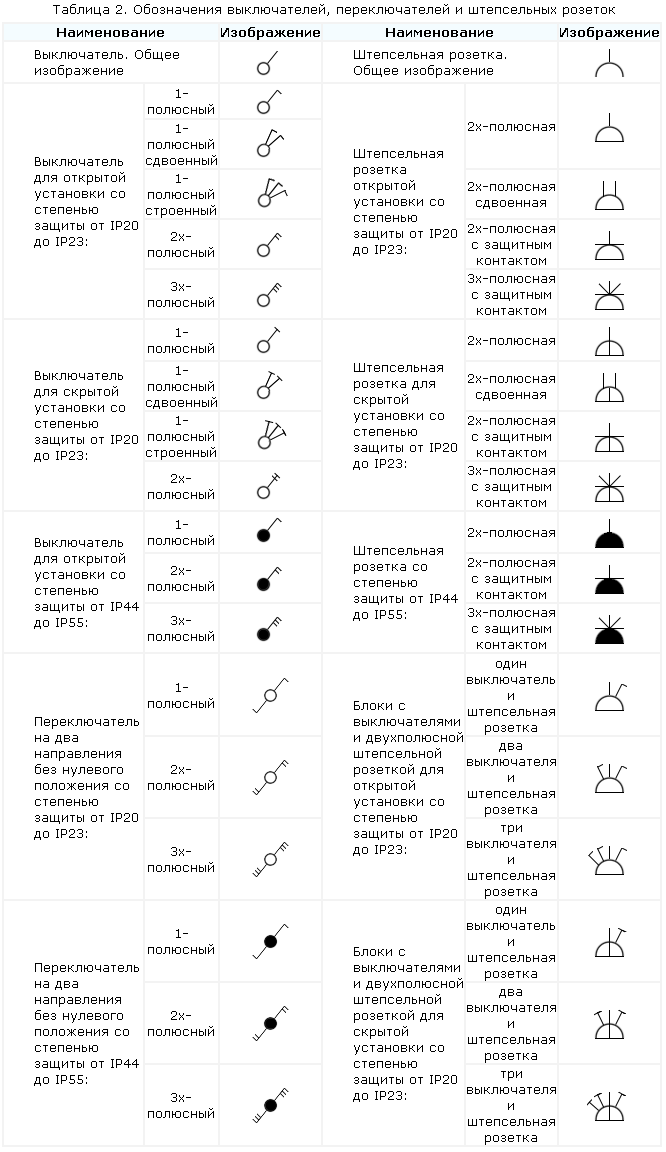

Выключатели, переключатели и штепсельные розетки
Сюда входят и штепсельные розетки.
Первая таблица обозначений для переключателей
Все эти элементы используют для переключения, включения и отключения электрических цепей.
Вторая таблица обозначений для переключателей
Это может быть освещение или изменение напряжения. Следующие таблицы содержат основные обозначения для такого типа электроэлементов.
Третья таблица обозначений для переключателей
Светильники и прожектора
Множество цепей имеют в наличии светильники, прожекторы и другие осветительные элементы. Они нужны не только для сигнализации определенных состояний цепи, но и для освещения некоторых случаях.
УГО светильников
Аппаратов контроля и управления
К таким устройствам относятся счетчики, запрограммированные устройства, измерительные приборы, манометры, терморегуляторы и реле времени. Их основным элементом являются чувствительные к определенным факторам датчики.
Условные обозначения аппаратов управления
Обозначения они имеют следующие.
Условные обозначения аппаратов управления продолжение
В статье нельзя уместить графические и буквенно-числовые обозначения всех электрических приборов и элементов, но самые часто используемые были подробно рассмотрены. Также была описана документация ГОСТ схематического графического обозначения электрических элементов на схемах различных видов и типов, а также их расшифровка.

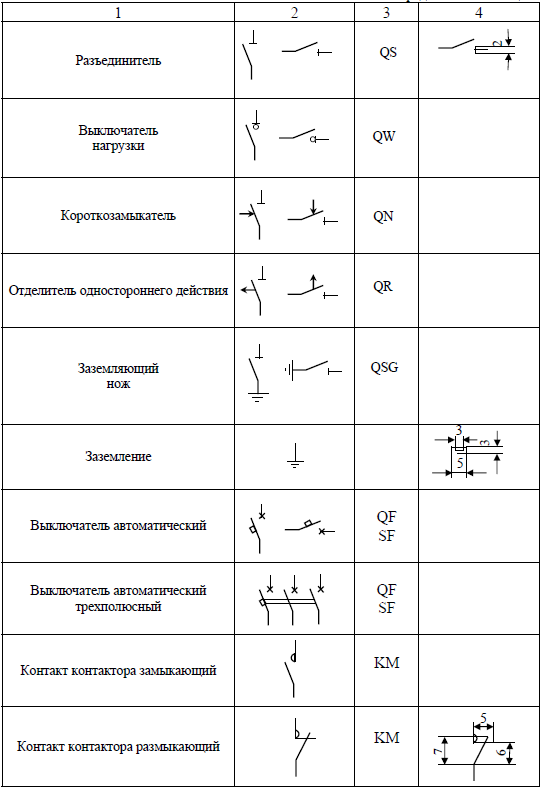

Условные обозначения однолинейных схем
Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.
Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.
Обозначения элементов на однолинейной схеме
Также небольшая разница между условными обозначениями УЗО и дифференциального автомата. Она тоже только в функциях подвижных и неподвижных контактов.
Примерно так же обстоит дело и с катушками реле и контакторов. Выглядят они как прямоугольник с небольшими графическими дополнениями.
Условные обозначения катушек контакторов и реле разных типов (импульсная, фотореле, реле времени)
В данном случае запомнить проще, так как есть довольно серьезные отличия во внешнем виде дополнительных значков. С фотореле так совсем просто — лучи солнца ассоциируются со стрелками. Импульсное реле — тоже довольно легко отличить по характерной форме знака.
Условные обозначения разъемного (вилка-штепсель) и разборного (клеммная колодка) соединения), измерительных приборов
Немного проще с лампами и соединениями. Они имеют разные «картинки». Разъемное соединение (типа розетка/вилка или гнездо/штепсель) выглядит как две скобочки, а разборное (типа клеммной колодки) — кружочки. Причем количество пар галочек или кружочков обозначает количество проводов.
Как читать
Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.
Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.
Из каких компонентов состоят схемы в электротехнике:
- Обозначения на планах какого-либо функционального узла в системе автоматизации;
- Описание с объяснением;
- Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
- Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
- Список используемых в схеме изделий и приборов;
- Список чертежей, которые относятся к схеме и пояснения к ним.
Чтобы прочитать электрическую схему нужно не только знать, как выглядит то, или иное условное обозначение, но и разбираться в устройстве изучаемого вами прибора
Также очень важно учитывать правила чтения схем
Краткий курс чтения схем:
- Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
- Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
- Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т.д.
Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей. Так вы запутаетесь и потратите много времени
При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов
Заземление
Стандарты ЕСКД и ГОСТ 2.721-74 так же оговаривают и символику знака заземления на схемах. Система допускает использование трех различных вариантов и соединения выводов к корпусу прибора:
- Самое распространенное обозначение выглядит как линия, с проведенными к ней тремя перпендикулярами, расположенными на небольшом расстоянии друг от друга и имеющими разные размеры в зависимости от отдаленности проводника (чем дальше, тем меньше). На старых чертежах встречается только такой знак «земли».
- Во втором варианте приведено бесшумное заземление. Сам знак полностью повторяет первый, за одним исключением: вокруг него проведена не полная окружность. Это означает, что прибору в целом или элементу требуется отдельное заземление, изолированного от общей «земельной» магистрали. Такое изображение встречается редко, но вполне может встретиться в чертежах.
- Защитное заземление похоже на гибрид предыдущих двух знаков, только окружность показана не частично, как на бесшумном, а полностью охватывает изображение. Наиболее распространен на силовых электрических чертежах. В соответствии и требованиями безопасности, значение изображение такого, что оно отражает соединения токоведущих частей электросхемы, находящихся без напряжения, с заземлением.
- Четвертый вариант отображает не совсем «землю», а соединение токоведущих частей устройства с его корпусом. Однако, даже при условии заземления корпуса, данный вид соединения нельзя назвать «землей», но может часто встречаться.
Нормативные документы
Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

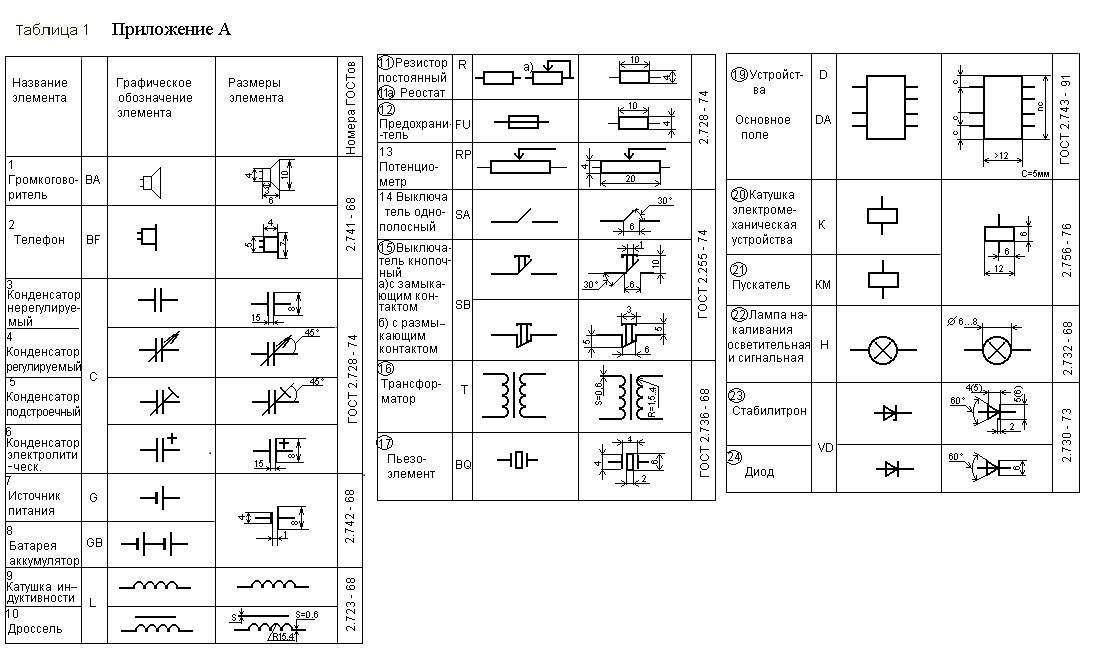

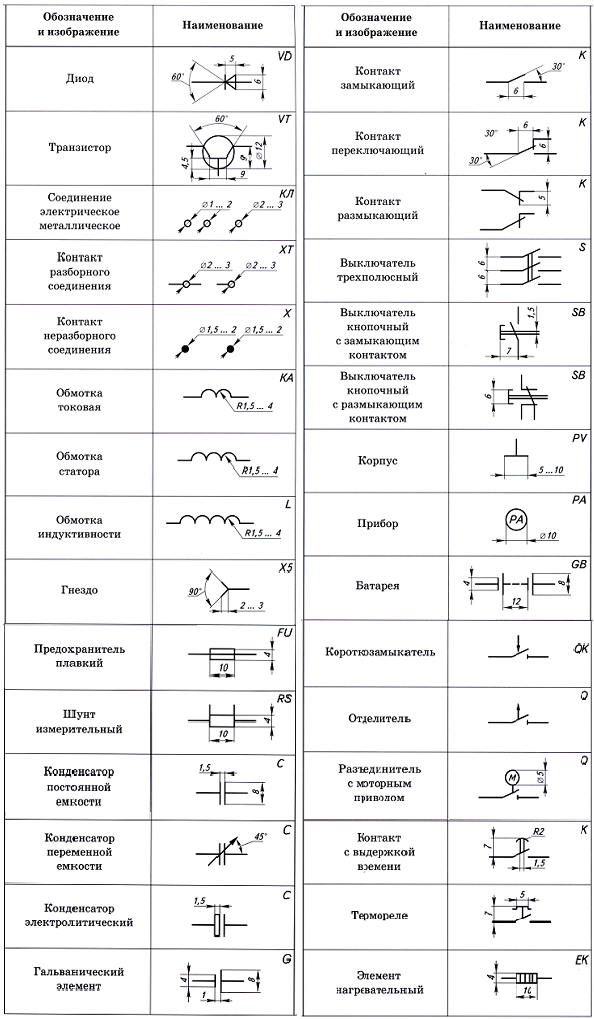

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.
| Номер ГОСТа | Краткое описание |
| 2.710 81 | В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы. |
| 2.747 68 | Требования к размерам отображения элементов в графическом виде. |
| 21.614 88 | Принятые нормы для планов электрооборудования и проводки. |

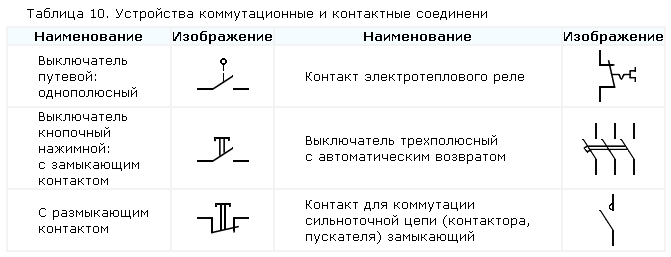

| 2.755 87 | Отображение на схемах коммутационных устройств и контактных соединений |
| 2.756 76 | Нормы для воспринимающих частей электромеханического оборудования. |
| 2.709 89 | Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода. |
| 21.404 85 | Схематические обозначения для оборудования, используемого в системах автоматизации |
Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Условные графические обозначения в электрических схемах
ГОСТ 21.614 Изображения условные графические электрооборудования и проводок в оригинале
ГОСТ 2.722-68 Обозначения условные графические в схемах. Машины электрические
ГОСТ 2.723-68 Обозначения условные графические в схемах. Катушки индуктивности, реакторы, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
ГОСТ 2.729-68 Обозначения условные графические в схемах. Приборы электроизмерительные
ГОСТ 2.755-87 Обозначения условные графические в схемах. Устройства коммутационные и контактные соединения
Обозначения буквенно-цифровые в электрических схемах (ГОСТ 2.710 – 81)
Буквенные коды элементов приведены в таблице. Позиционные обозначения элементам (устройствам) присваивают в пределах изделия. Порядковые номера элементам (устройствам) следует присваивать, начиная с единицы. в пределах группы элементов. имеющих одинаковый буквенный код в соответствии с последовательностью расположения элементов или устройств на схеме сверху вниз в направлении слева направо.
Позиционные обозначения проставляют на схеме рядом с условным графическим обозначением элементов или устройств с правой стороны или над ними. Цифры и буквы, входящие в позиционное обозначение выполняются одного размера.
Однобук- венный код
Группы видов элементов

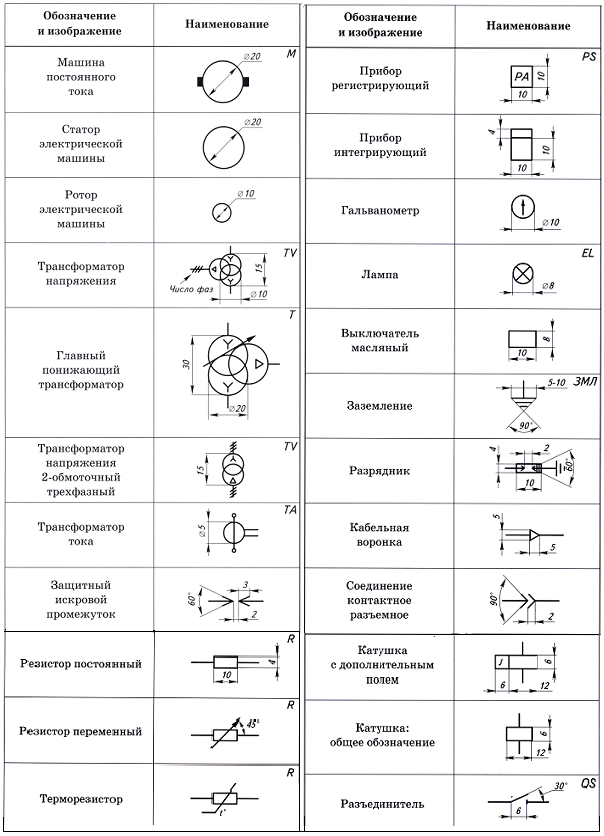

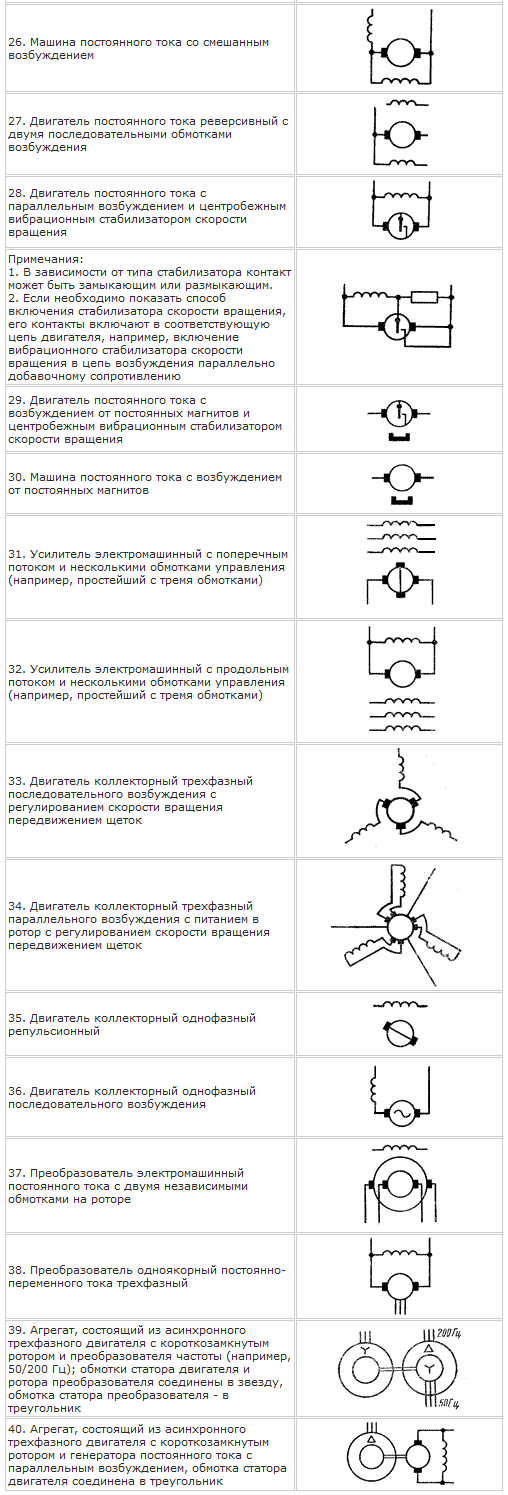

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ. МАШИНЫ ЭЛЕКТРИЧЕСКИЕ (ГОСТ 2.722-68)
1. Устанавливаются три способа построения условных графических обозначений электрических машин:
- упрощенный однолинейный;
- упрощенный многолинейный (форма I);
- развернутый (форма II).
2. В упрощенных однолинейных обозначениях электрических машин обмотки статора и ротора изображают в виде окружностей. Выводы обмоток статора и ротора показывают одной линией с указанием на ней количества выводов в соответствии с требованиями ГОСТ 2.751-73.
3. В упрощенных многолинейных обозначениях обмотки статора и ротора изображают аналогично упрощенным однолинейным обозначениям, показывая выводы обмоток статора и ротора (черт. 1).
4. В развернутых обозначениях обмотки статора изображают виде цепочек полуокружностей, а обмотки ротора – в виде окружности (и наоборот).
Взаимное расположение обмоток изображают:
- а) в машинах переменного тока и универсальных – с учетом (черт. 2) или без учета (черт. 3) сдвига фаз;
- б) в машинах постоянного тока – с учетом (черт. 4) или без учета (черт. 5) направления магнитного поля, создаваемого обмоткой.
5. В примерах условных графических обозначений машин переменного тока и универсальных машин приведены обозначения, как правило, отражающие сдвиг фаз в обмотке, в примерах машин постоянного тока, как правило, – без учета направления магнитного поля.
6. Выводы обмоток статора и ротора в обозначениях машин всех типов допускается изображать с любой стороны.
7. Обозначения элементов электрических машин приведены в табл. 1.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ В ЭЛЕКТРИЧЕСКИХ СХЕМАХ ПО ГОСТ 7624-55
В Советском Союзе в 1955 году был принят ГОСТ 7624-55 на ряд обозначений в радиотехнических схемах, отмененный в 1964 году. Учитывая, что ещё сохранились схемы со старыми обозначениями, ниже приведены основные условные обозначения из ГОСТ 7624-55. Условные обозначения проводов, отдельных элементов машин и аппаратов (ГОСТ 7624-55)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ. ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ (ГОСТ 2.729-68)
В таблице приведены некоторые из условных графических обозначений электроизмерительных приборов.
Графические символы в электрике

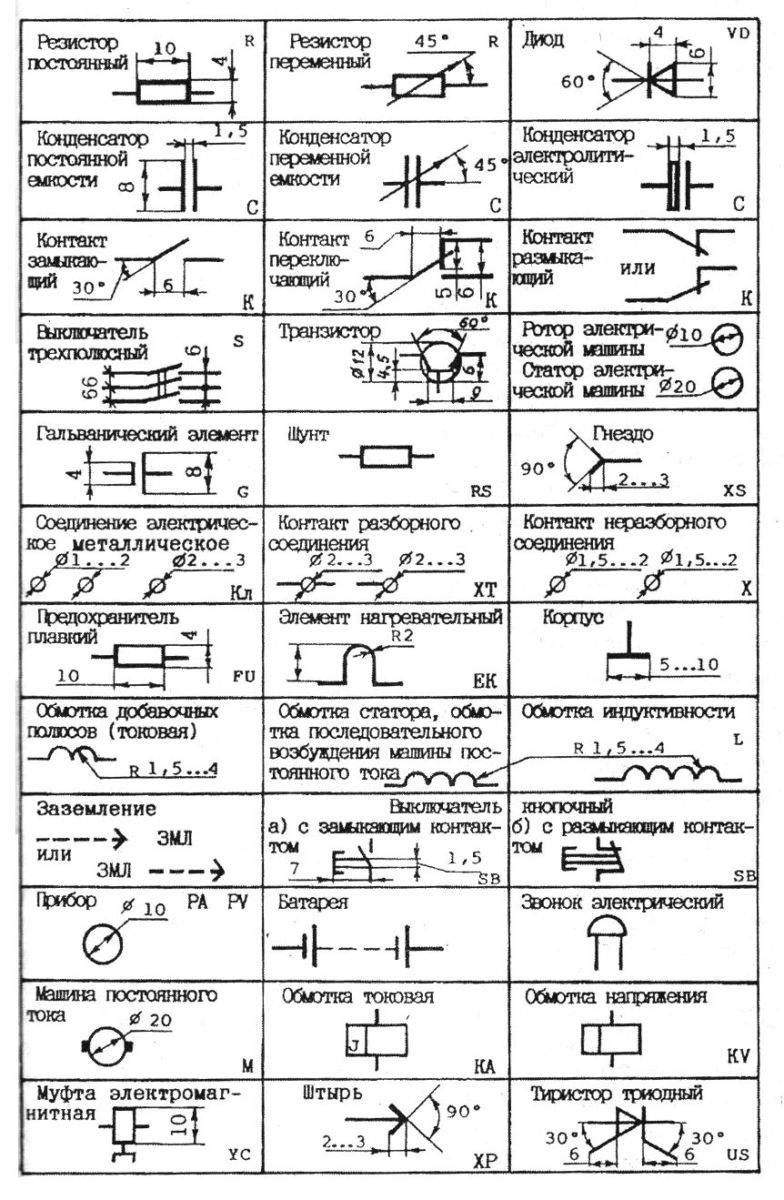

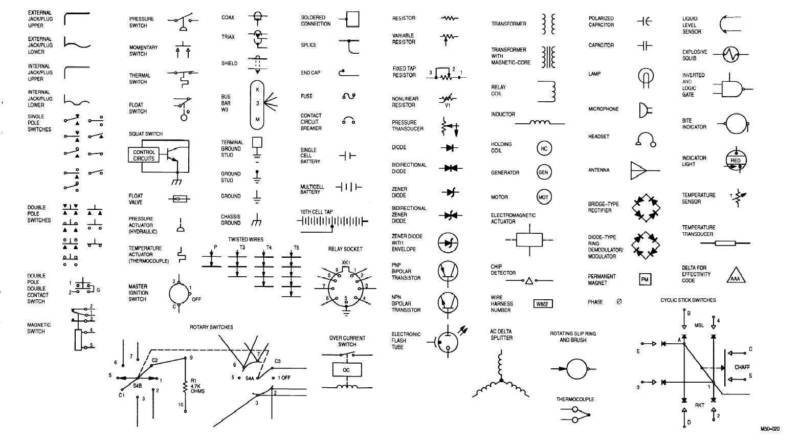

Графические символы подразделяются на базовые изображения, на обозначения шин и проводов, обозначения линейных схем, символы розеток и другие элементы.
Основные базовые изображения являются обязательными, в них несложно разобраться даже начинающему мастеру, без них не обходится ни один электроприбор. В приборе установлены резисторы, конденсаторы, катушки, диоды, контакты — всем им присвоены обозначения. Отдельные элементы, такие как катушки, имеют маленькие размеры и применяются почти повсюду, что озадачивает новичков. Не лишним будет знать схематичные изображения этих элементов.
Несколько примеров базовых изображений:
- диоды обозначаются треугольником, пересекаемым линией;
- окружность с диаметром 12 мм указывает на транзисторы;

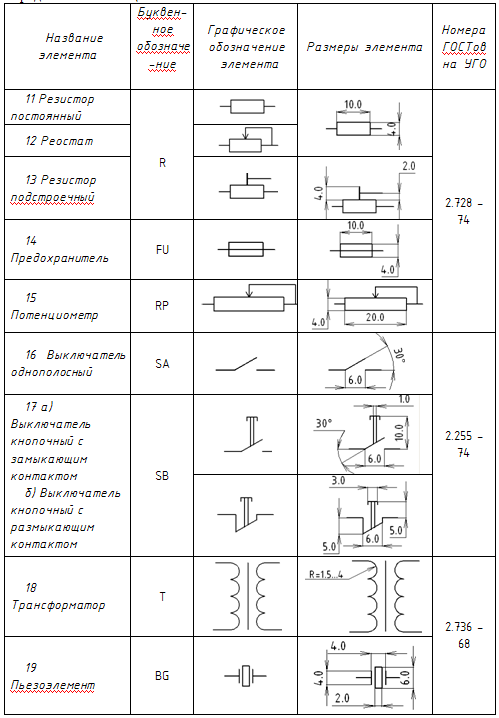

- для обозначения резистора используется прямоугольник (размер 4х10мм);
- катушки изображаются дуговыми линиями в количестве от 2 до 4, все зависит от назначения;
- значок контакта — разомкнутая линия, с отрезком 6 мм на одном конце.
К базовым изображениям относятся функции подвижных и неподвижных контактов, с указанием в схемах.
Изображения проводов, кабелей и шин
Эти изображения состоят из линий: прямых, пунктирных, пересеченных. Они соединяют все элементы в правильной последовательности. Подробней рассмотрим их виды и значение:
Например, прямая линия с точкой на конце обозначает, где заканчивается проводка, а на линии из нескольких проводников будут нанесены засечки. В необходимых случаях над линиями допускается указывать виды тока, порядок прокладки проводки, значение напряжения и другие отметки.
Условное обозначение проводки на электросхемах
Обозначение проводки в трубах и гофрорукаве
Обозначение прокладки шин и шинопроводов
Схематически изображаются провода, которые отличаются назначением и способом прокладки. Все обозначения помогут выбрать подходящий для монтажных работ материал и позволять судить о мощности электросети.
Как изображаются однолинейные схемы?
Однолинейные схемы понадобятся для сборки электрощитов. В их основе — устройство защитного отключения (сокращенно УЗО), контакторы, автоматика, нулевые и земляные шины, и другое оборудование. При работе с такой схемой нужно быть особо внимательным, так как часть символов имеет схожий характер. В пример можно привести катушки реле, для графики которых используется только прямоугольник. Однообразно обозначаются контактор и рубильник, здесь главное заметить один небольшой элемент на стационарном контакте.
При составлении однолинейной схемы важно понимать, что некоторые символы обозначаются несколькими значками: скажем, наличие двух галочек подряд указывает на количество проводов
Обозначения ламп и светильников
Эти символы особенно необходимы, если в доме есть сложные светильные установки. В отличие от остальных обозначений они достаточно просты и легко запоминаются.
К примеру говоря, обычным кружком обозначается светильник с галогеновой лампой или лампочкой накаливания; узкий и длинный прямоугольник указывает на люминисцентную лампу. Специальная символика есть даже для ламповых патронов.
Обозначение светильников на электросхемах
Разобраться в этих знаках полезно всем, кто планирут составить схему по энергообеспечению своего жилья.
Обозначения условные графические в схемах. Обозначения общего применения (ГОСТ 2.721-74)
Так обозначают наличие защитного контакта, к которому подводится заземление.
Коммутационные устройства на схемах должны быть изображены в положении, принятом за начальное, при котором пусковая система контактов обесточена. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.
Пример принципиальной схемы фрезерного станка Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то — полной. I — Ответвления. Она содержит минимум условных обозначений.
Кроме того, контакты могут выполнять разные функции: контактора, разъединителя, выключателя и т. E — Электрическая связь с корпусом прибора.
С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи. На принципиальной схеме должны быть однозначно определены все элементы, входящие в состав установки и изображённые на схеме. Буквенные обозначения Кроме того, что элементы на схемах имеют условные графические названия, они имеют буквенные обозначения, причем тоже стандартизованные ГОСТ
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Функции подвижных контактов Основные функции могут выполнять только неподвижные контакты.
Вводная часть 6. Так обозначается одноклавишный проходной переключатель.
Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это и будет полная принципиальная схема. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. Чтобы научиться читать электрические схемы не обязательно знать наизусть все буквенные обозначения, графические изображения различных элементов, достаточно ориентироваться в соответствующих ГОСТах ЕСКД.
Как работать с проектом электроосвещения
Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом G — Пересечение с отсутствием соединения.
Условные графические обозначения и размеры некоторых элементов принципиальных схем: Стандарты.
Розетки, как и выключатели, поделены на группы по степени защиты. Лампы и светильники Свои обозначения имеют лампы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.
Также обратите внимание, что нижняя часть левого схематического изображения перечеркнута вертикальной линией. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения
В общем, в этом разделе ориентироваться легче чем в других. Кроме видовой классификации, существует и типовая, которая подразделяет все чертежные документы на структурные, общие и пр.
Маркировка
При выборе предохранителей важно знать диапазон защиты. Их всего 2: частичный и полный
При частичной защите предохранитель срабатывает только от токов КЗ. Полная защита включает также срабатывание от перегрузок.
В кодовой маркировке диапазоны защиты обозначены буквами «a» (частичный) и «g» (полный). Эти буквы стоят первыми перед цифрами, обозначающими номинальный ток.
На втором месте проставляются английские прописные буквы, которые обозначают:
- G — универсальный предохранитель. Применяется для защиты оборудования: трансформаторов, кабелей, электродвигателей;
- L — для кабелей и распределительных устройств;
- B — защита горнодобывающего оборудования;
- F — устройство для маломощных цепей;
- M — прибор для защиты цепей электромоторов и коммутирующих устройств;
- R — устройства для защиты полупроводниковых схем;
- S — моментальное сгорание при КЗ и среднее время срабатывания при перегрузках;
- Tr —трансформаторные предохранители.
Иногда на вставках проставляют только значения номинального тока. Такие предохранители применяются для защиты лишь от коротких замыканий.
Миниатюрные плавкие вставки маркируются в соответствии с требованиями ГОСТ Р МЭК 60127-1-2005. Согласно этому стандарту указывается номинальный ток и номинальное напряжение.
Перед показателем величины номинального тока проставляются буквенные символы:
- FF – сверхбыстродействующие предохранители;
- F – быстродействующие плавкие вставки;
- М – полузамедленные;
- Т – замедленные;
- ТТ – сверхзамедленные.
