Освещение участка возле дома, дачи

Виды уличного освещения для дачи

Как и в любом другом вопросе прежде всего нам следует четко определиться что мы хотим! И уже исходя из этого рассматривать возможные варианты схем освещения. Для этого давайте разберемся какие виды уличного освещения бывают.

Типы освещения

По своему назначению освещение на участке можно разделить на несколько типов. Это общее освещение, местное и декоративное. Каждый из этих типов освещения требует отдельного подхода.

Общее освещение придомовой территории

Итак:

Наиболее распространенным является общее освещение, которое предназначено для освещения периметра, дорожек и общей площади участка. Его основная цель обеспечить освещение не только определенного участка, но и области вокруг.

Общее освещение обычно выполняется при помощи светильников, установленных по периметру участка, а также вдоль дорожек. В него же входят светильники установленные на фасаде дома цель которых освещать площадь участка.

Местное освещение напротив должно обеспечивать освещение только определённого участка. Причем используется оно на короткий промежуток времени, обычно для выполнения каких-то работ.

Выполняется местное освещение обычно при помощи светильников направленного действия. Они могут быть установлены как на столбах, так и на фасадах близлежащих сооружений.

Декоративное освещение придомовой территории

Декоративное и ландшафтное освещение в последнее время набирает все большую популярность. Его основная цель придать вашему дому и придомовой территории привлекательный внешний вид.

Выполняется оно при помощи светильников подсветки зданий, диодных лент, китайских фонариков, обыкновенных гирлянд и многих других видов светильников, которых в последнее время становится все больше.

Разделение освещения по принципу включения

Достаточно важным фактором является разделение освещения по принципу включения. Оно может быть двух видов: ручное и автоматическое. При этом любое автоматическое согласно норм ПУЭ должно иметь возможность ручного включения.

С ручным способом управления освещения в общем-то все понятно. Это обычный или проходной выключатель (см. Выключатели и розетки наружные: как установить), который коммутирует светильники на определенном участке. Данная схема является наиболее простой и цена ее реализации наиболее низка.

Схема включения освещение от нескольких кнопочных постов

• Что касается автоматического управления, то здесь все немножко сложнее. Для нее могут применяться датчики движения или освещённости, таймеры, а также различные вариации этих устройств.
• Так же стоит отметить, что рекомендуется устанавливать обычные ручные выключатели в каждую из этих схем. Причем обязательно они должны устанавливаться по логике «или». То есть ручной выключатель должен включать освещение не зависимо от срабатывания датчика. Но иногда ручные выключатели ставят и по логике «и». То есть автоматика будет работать только при включении ручного выключателя.
• Из-за этого схема освещения участка может получиться достаточно громоздкой, но ее эффективность значительно возрастает. Но будем откровенны, такие сложные схемы целесообразно применять лишь при значительных нагрузках наружного освещения.

Подключение к электрощиту

О том, как подключить светильник к электрощиту, сказано в Правилах устройства электроустановок. В ПУЭ, в частности, сказано, что корпус устройства должен быть самозатухающим, то есть изготовленным из металла, покрытого жаростойким материалом или термостойким пластиком. Место установки должно отвечать таким требованиям:

• пожаробезопасность;
• естественная освещенность;
• наличие искусственной вентиляции или естественное проветривание;
• расположение в зоне свободного доступа.

В составе электрощита имеются такие элементы:

• электрический счетчик;
• устройство защитного отключения;
• шина нулевая;
• шина заземляющая;
• автоматы вводные (на 30-60 А);
• розеточные автоматы под сильноточные электрические приборы (25 А);
• розеточные автоматы под слаботочные электробытовые устройства (16 А);
• автоматы для светильников (10 А).

Когда все элементы схемы находятся на своих местах, соединения тестируют. Также проводится замер сопротивления нуля с фазой.

Подключение светильника к электрощиту осуществляется после отключения общего напряжения в учетном щитке. Далее все провода подводим к положенным местам. Ввиду ответственности задачи, лучше доверить эту работу профессиональному электрику.

Подключить светильник можно напрямую или через выделенную розетку. В последнем случае для обесточивания сети будет достаточно изъять вилку из розетки.

Электромонтажные работы

Шаг 1 — Подготовка

Первым делом необходимо подготовить место под установку опор. Для этого места прокладки провода убираются от садового мусора, подготавливается весь необходимый инструмент и закупаются материалы.

Все что нам нужно из инструментов и материалов, это:

• коловорот;
• штыковая лопата;
• мастерок;
• емкость для размешивания раствора;
• песок;
• цемент;
• чистая вода;
• фанера и деревянные бруски для опалубки.

Все эти материалы необходимы для того, чтобы вырыть траншею и залить фундамент.

Шаг 2 — Расчет элементов проводки

Теперь необходимо сделать расчет уличного освещения — определить точное количество и мощность всех светильников, длину/сечение кабеля, а также мощность автоматических выключателей и УЗО.

О том, как рассчитать сечение кабеля мы говорили. Про расчет мощности мы также подробно рассказывали в статье: монтаж освещения в квартире.

Что касается видов уличных светильников, то рекомендуем отдать предпочтение следующим изделиям:

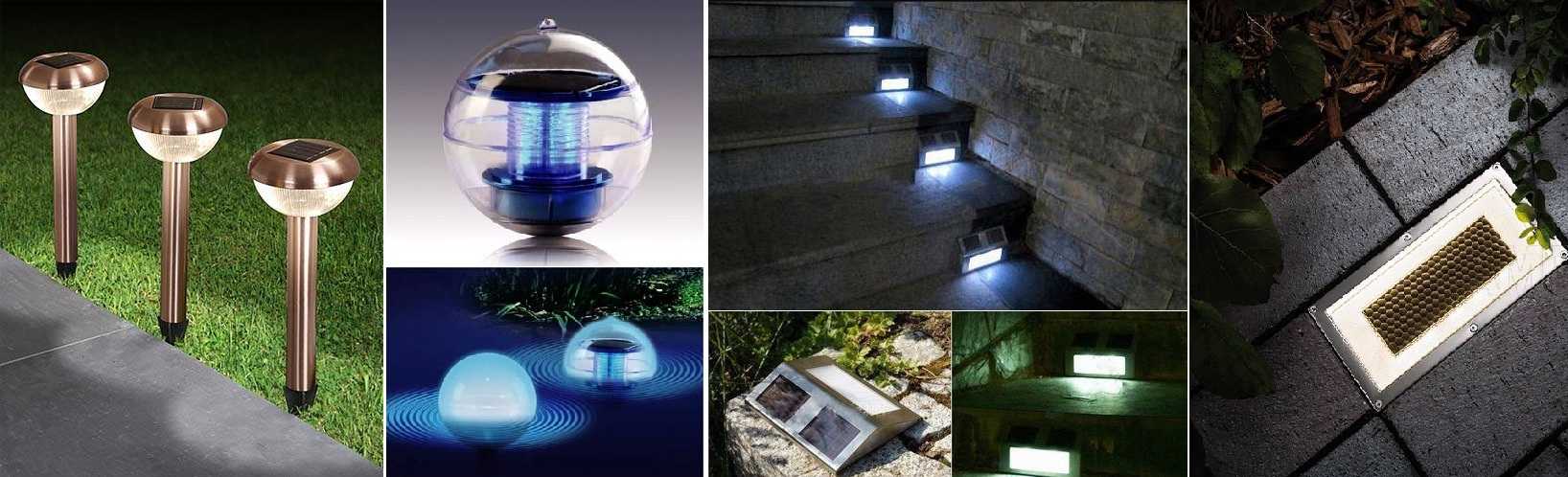

• подсветка садовых дорожек – фонари на солнечных батареях;
• крыльцо дома – фонари на кронштейнах, установленные с фасадной стороны постройки;
• ограждение – свет от фонарей на столбах;
• в саду – декоративные фонарики на ножках и в виде садовых фигурок.

Шаг 3 — Создание схемы

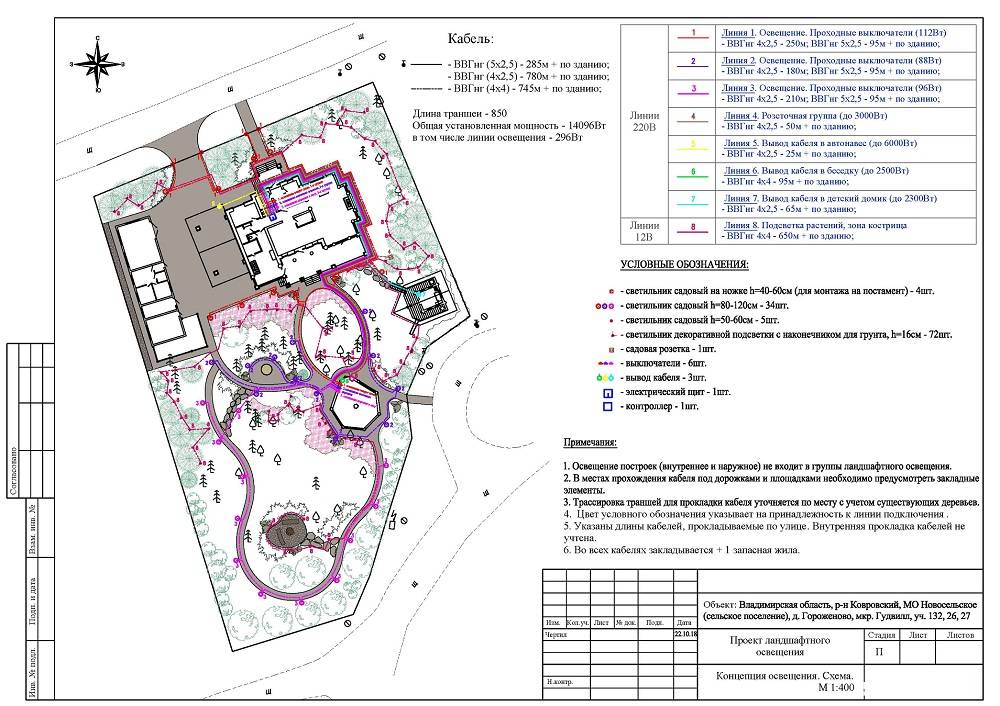

После определения количества и вида светильников необходимо сделать схему уличного освещения на дачном участке. Для этого лучше всего использовать план дачи, на котором указана площадь двора, все садовые постройки и коммуникации. Все, что нужно – отксерокопировать план и нанести на копию свою схему.

Требования и рекомендации к проектированию схемы наружного освещения своими руками:

• Подземная прокладка кабеля должна осуществляться на глубине 0,7 метров. Причем расстояние от построек должно составлять 0,6 м; от трубопровода – 0,5 м; от параллельно проходящих кабелей – не менее 0,3 м (лучше 0,5 м).
• Воздушная прокладка кабеля должна осуществляться на высоте 6 м от проезжей части и 3 м от садовых дорожек.
• Свет от уличных фонарей не должен «бить» в окна и попадать на территорию соседей (вдруг они будут против).
• Радиусы освещения не должны пересекаться у нескольких светильников, лучше отдалить их немного друг от друга, чтобы зря не переплачивать деньги за электроэнергию.
• Лучше всего применять светодиодные светильники, они более долговечны и не слишком сильно подвергаются вреду окружающей среды. К тому же имеют высокий КПД и световую отдачу.
• Все выключатели света необходимо подключать в защищенных от осадков местах. Если так не получится, защитите изделие на улице пластиковой емкостью.
• Старайтесь использовать медные провода, они не так подвержены механическим повреждениям.
• Обязательно сделайте заземление всех осветительных приборов.

Шаг 4 — Установка опор

Обращаем Ваше внимание на то, что установку опор необходимо осуществлять, используя строительный уровень. Любой перекос может негативно повлиять на эффективность и долговечность подсветки территории

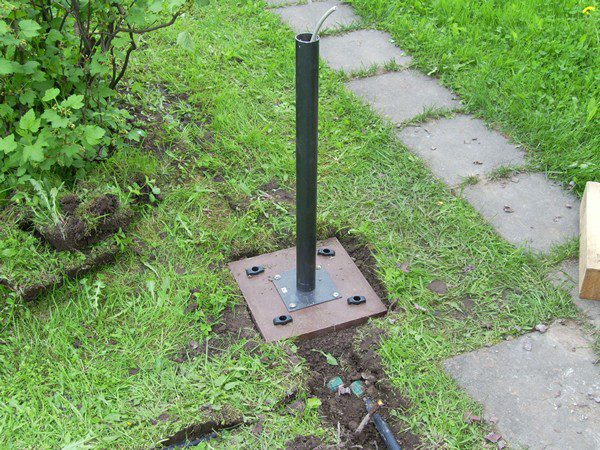

Для монтажа вертикальных столбов для фонарей необходимо заливать фундамент. Для этого вырывается колодец (с помощью коловорота), на дно подсыпается песок и тщательно утрамбовывается. Далее устанавливается деревянная опалубка, внутрь которой помещается пластиковая труба (она оставит отверстие для того, чтобы провести подземный кабель к светильнику через фундамент). Торцы трубы заклеиваются, чтобы раствор не попал внутрь. Опалубка заливается бетонным раствором, и пока он не застыл, по центру строго вертикально устанавливается анкер под крепление столба. Когда цемент полностью схватится, можно переходить далее к установке опоры и монтажу светильников уличного освещения.

Шаг 5 — Подключение светильников

Приближаясь к финальной части необходимо установить фонари на столбах, подключить их к электропроводке, а также подключить выключатели света, где это необходимо. Лучше всего соединять провода с помощью клемм, которые обязательно должны изолироваться термоусадочной трубкой либо другими гидроизоляционным изделием. Когда все светильники будут установлены на своих местах, осуществляется контрольная проверка всех соединений, сопротивления нуля с фазой и включение электроэнергии. По идее, все должно получиться и уже к вечеру Вы сможете наслаждаться своей работой. Как Вы видите, сделать уличное освещение своими руками вполне реально и не очень-то сложно.

Шаг №6. Расчет стоимости используемых материалов

После того, как определен тип светильников и способ прокладки монтажа, нужно подсчитать все предметы и материалы, необходимые для монтажа. Таким образом будет понятно, какая сумма потребуется для установки освещения. Эта процедура нужна для корректировки намеченного плана в случае нехватки денег.

Для осуществление задуманного всегда можно подкорректировать порядок работ, вид укладки электро проводки и тип светильников.

Перед закупкой всех необходимых вещей для монтажа следует знать, что количество всех расходных материалов покупается на 20% больше от намеченного. Это убережет от лишнего похода в магазин в случае, если что — то пойдет не так.

Декоративные уличные светильники

Данный вид занимает одно из первых мест по красоте и функциональности. Здесь в отличии от тех же прожекторов, у дизайнеров более богатый выбор.

Вместо невзрачного прямоугольника, вы получаете самостоятельную архитектурную конструкцию, которая даже днем будет украшать ваш участок.

Рассмотрим несколько типоразмеров данных фонарей:

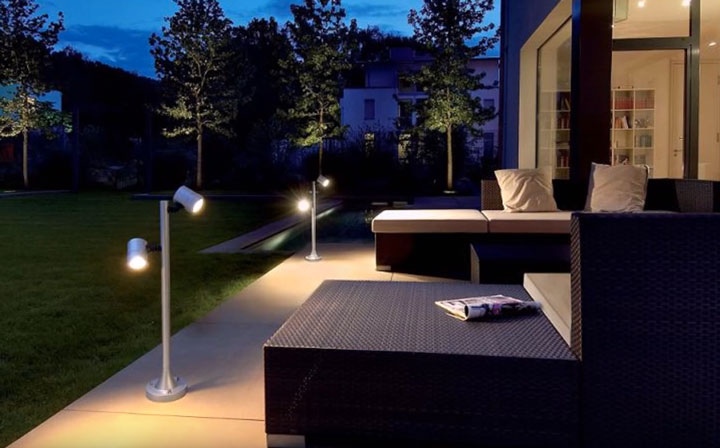

столбы освещения и болларды

подвесы и бра

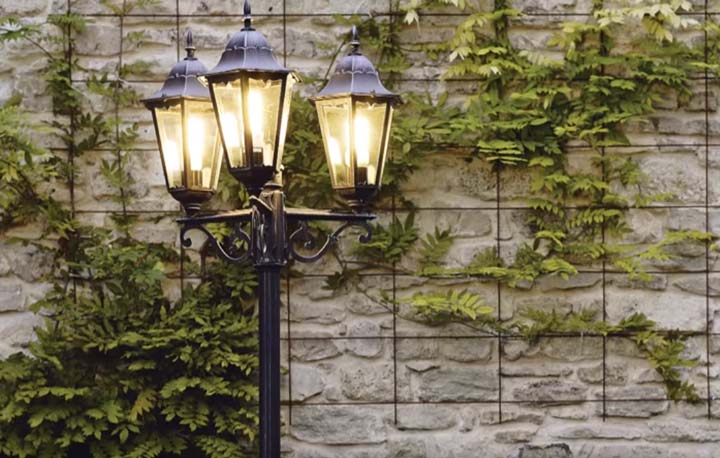

В случае столбиков, это могут быть как маленькие экземпляры высотой не более 40см, так и приличные конструкции до 2,5 метров.

Кстати, не рекомендуется покупать светильники болларды среднего размера, с высотой фонарей на уровне глаз. В этом случае они будут слепить вас, когда вы проходите мимо, а все что скрывается за ними можно будет разглядеть с трудом.

Выбирать их нужно такой расцветки, которая будет растворяться среди зелени ландшафта. Не нужно, чтобы они выделялись своими яркими цветами.

Низкие столбики зачастую снабжаются “шляпками”, которые одновременно являются отражателями.

Благодаря им, вечером свет не рассеивается по сторонам, а направляется вниз и мягко освещает дорожки и растения. Если вам не нужна такая подсветка дорожек, шляпу можно снять и светильник сразу поменяет свою функциональность.

Вы фактически имеете два светильника в одном. Это очень удобно.

Кстати, в таких низких столбиках очень часто размещают садово-парковые розетки. Они имеют защиту от пыли и влаги IP55.

1 of 3

Их очень удобно ставить на улице под новогодней елью для подключения гирлянд и иллюминации.

Не помешают они и в зоне отдыха, для подзарядки различных гаджетов.

На каком расстоянии друг от друга ставить светильники болларды? Не нужно размещать их близко между собой. Рекомендуемые в этом случае расстояния:

7-10 метров при высоте столбиков 1,0-1,2м

для меньшей высоты расстояние можно уменьшить

Главное при этом, чтобы изгибы дорожек подчеркивались данными светильниками. Соответственно ставить их придется на ближайших поворотах и углах.

А еще в тех местах, где есть перепады высот или ступеньки.

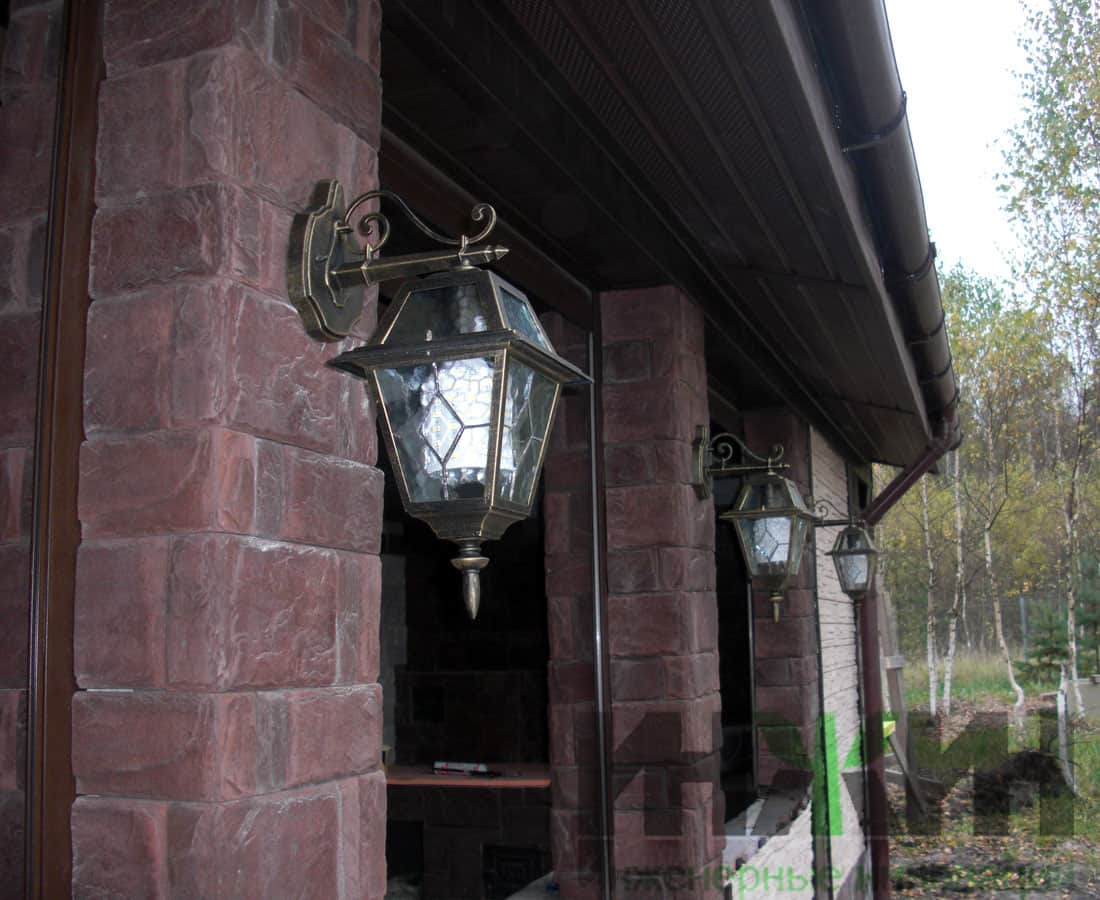

Подвесы и бра, больше принято устанавливать на фасадах домов, беседок и т.п. В них в качестве источников света применяют привычные грушевидные лампы или лампочки в форме свечи.

Здесь редко можно встретить какие-то светодиодные панели, линейки и т.п. Лампочки могут быть как обыкновенные – накаливания, так и энергосберегающие, либо светодиодные.

На что стоит обращать внимание при покупке и выборе, того или иного декоративного светильника или фонарного столба? Во-первых, на температуру эксплуатации. Старые, добрые лампы накаливания можно применять в любое время года, и летом и зимой

А вот энергосберегайки уже не любят отрицательных температур

Старые, добрые лампы накаливания можно применять в любое время года, и летом и зимой. А вот энергосберегайки уже не любят отрицательных температур.

Светиться то они будут, но вот яркость их упадет в разы. Да и срок службы изменится в худшую сторону. У светодиодных источников света все будет зависеть от качества сборки и производителя.

Во-вторых, это уровень влагозащиты. Для улиц он должен быть минимум IP44 и выше.

Если у вас модель не отвечающая этому параметру, то размещайте ее только под укрытием или навесом. Можно спрятать такой подвес или бра под крыльцом.

Не забывайте, что ко всем таким декоративным моделям необходимо каким-то образом подвести питание. Те светильники, которые размещаются на элементах фасада здания, вызывают меньше трудозатрат по их подключению.

А вот красивые фонарные столбики посреди участка, потребуют проведения кропотливых и тяжелых земляных работ с монтажом закладных, протяжкой кабелей и т.д.

В настоящее время, кроме старых зарекомендовавших себя светильников с патронами Е27 под сменные лампочки, начали широко применяться новые модели, со встроенными в корпус светодиодами.

У них большой ресурс работы – более 20 000 часов. Таким образом вы будете избавлены от необходимости периодической замены ламп.

Однако такие модели следует подключать с использованием всех видов защит – от сверхтоков, утечек и КЗ, до перепадов напряжения.

Придется заново покупать точно такие же экземпляры. Плюс выстраивать у себя в щитовой должным образом всю защиту на УЗИП, чтобы подобное больше не повторилось.

Параметры

• Максимальное рабочее напряжение составляет 660 В, при переходе на постоянный ток оно увеличивается до 1 кВ. Качество изоляции проверятся 2,5-киловольтовым испытательным напряжением на протяжении 5 минут. Минимальное удельное сопротивление изоляции на выходе с производства составляет 50 МОм ? км.
• Рабочий диапазон температур установлен равным -60 — +50°С.
• Сечения жил — от 2,5 до 120 мм2. Удельная токовая нагрузка меняется от 30 до 3 А/мм2, имея тенденцию к уменьшению по мере роста сечения.
• Диаметры меняются от 8 до 50 мм при погонной массе в интервале 80 – 4630 кг/км, соответственно. Минимальный радиус изгиба составляет типичные для группы гибких изделий 5 внешних диаметров.

Разновидности освещения садового участка

Наружное освещение своими руками может быть выполнено с использованием различных видов осветительных приборов и ламп.

При выборе подходящего типа освещения необходимо исходить из следующих соображений:

• Подсветка должна быть эргономичной. В вечернем саду не должно быть светло, как днем, но при этом все дорожки или возможные препятствия должны быть хорошо освещены. Поэтому установка светильников уличного освещения обычно осуществляется с учетом зонирования территории. Также большой популярностью пользуются осветительные системы с применением датчиков движения.
• Освещение должно гармонировать с экстерьером дома и окружающим ландшафтом, выгодно подчеркивая их преимущества. При этом сами осветительные приборы не должны бросаться в глаза.
• Освещение не должно стать причиной километровых счетов за электричество. Внимательно просчитайте, сколько ламп вам в действительности понадобится, а также при необходимости замените все старые модели на более современные энергосберегающие варианты.
• Осветительные приборы должны быть просты в эксплуатации, обслуживании и ремонте. Необходимо, чтобы к любому элементу осветительной системы у вас был свободный доступ на случай необходимости проведения профилактических и ремонтных работ.

В зависимости от того, какие цели вы преследуете, размещая на своем участке подсветку, наружное освещение может быть следующих видов:

1. Акцентирующее архитектурное освещение используется не только для освещения фасада здания, но и для создания акцентов на наиболее значимых и объемных его элементах.

2. Заливающая подсветка, напротив, позволяет распределить освещение по фасаду здания более равномерно благодаря крупным световым пятнам от светильников. Чаще всего для создания такого рода подсветки используются светильники с большой мощностью и широким углом рассеивания светового потока. В частности, для этой цели идеально подходят светодиодные светильники.

Подсветка фасада загородного дома

3. Контурное освещение, по сути, похоже на акцентирующее, с той лишь разницей, что подчеркивается чаще всего геометрическая форма здания. Для создания данного типа подсветки используют светодиодные трубки.

4. Скрытую подсветку устанавливают в углубления фасада или другие недоступные для взгляда элементы. Она дает мягкий, плавно распространяющийся по поверхности свет, первоисточник которого сложно сразу определить.

Что же кается освещения приусадебного участка, то здесь ситуация обстоит несколько проще. Освещение может выполнять либо декоративную, либо охранную функцию, либо решать обе эти задачи одновременно. Датчики движения помогают экономить электроэнергию, при этом не понижая степень защищенности вашего участка.

Техника безопасности

Чтобы не получить повреждения электрическим током или при использовании электроинструмента необходимо придерживаться правил работы:

1. Перед любыми действиями с электрической проводкой, приборами, другими элементами бытовой сети необходимо полностью отключить питание, позаботиться о том, что никто случайно его не включит.
2. Разметку наносить при выключенном питании, проверив перед этим наличие старой проводки или других коммуникационных инженерных сетей в стенах, потолке строительным детектором-металлоискателем.
3. Не отклоняться от сделанной схемы и проекта при вырезании ниш под распределительные коробки, подрозетники, другие элементы сети.
4. Кабель должен отрезаться с запасом, чтобы, кроме длины, между точками соединения, например, розеткой и распределительной коробкой, с обеих сторон оставалось не менее 10–15 см. Это нужно для лёгкого ремонта в будущем в случае сгорания контактов или других неисправностей.
5. Проведение линии для организации освещения начинать от основного щитка, а в распределительных коробках не допускать скруток проводов — только пайка или WAGO клеммы.
6. Перед включением сети «прозвонить» мультиметром все линии, убедиться, что участков с коротким замыканием нет.
7. Провести тестирование работы электрической системы после выполнения всех проверок и тестов.

Совет
Желательно пользоваться перчатками с диэлектрическим напылением, ботинками с резиновой подошвой.

Главные требования к постановке освещения

По опубликованным в мировой паутине фото освещения участка нетрудно сделать вывод о том, что оптическая декоративная система должна быть практичной, легкой в управлении и безопасной в эксплуатации. Желательно подобрать такие спроектированные для установки на открытом воздухе устройства, которые очень экономно расходуют электроэнергию и оформлены в духе современных дизайнерских тенденций.

Нелишне будет принять к сведению и тот факт, что на загородных участках нередко применяют самозарядные светильники, способные продолжить работу во время поломок поселковых трансформаторов.

Планирование

Прежде чем приступать к работе по организации уличного освещения, необходимо составить детальный план. Выполнить планировочные мероприятия можно одним из трех способов, который покажется наиболее удобным:

1. Снять несколько копий с техпаспорта. Сделать это можно при помощи принтера. На полученных копиях разместить планируемые объекты. Составить чертеж, изображающий схему осветительной системы.
2. В случае отсутствия техпаспорта, изобразить план на чертежном листе. Для этого создать ситуационную схему. Такая бумага удобна наличием клеток, поэтому с масштабированием участка проблем возникнуть не должно. Рекомендуется придерживаться масштаба 1 к 100, что соответствует одному сантиметру на каждый метр земли.
3. План можно нарисовать с помощью компьютерной программы. Подойдет любое приложение для организации ландшафтного дизайна. Также можно выбрать специальную программу для расчетов по светотехнике.

Основная цель планирования — определиться с местонахождением элементов системы. В плане должна быть изображена схема электрической цепи со всеми лампочками, датчиками, переключателями, проводкой. Также следует учесть расходы на закупку материалов и инструментов. План необязательно должен содержать абсолютно точные — вплоть до миллиметра — расчеты. Главное — понятная концепция, дающая четкое представление о том, что и как нужно делать.

Также план должен содержать перечень работ, которые следует выполнить:

1. Подсчет расхода материалов.
2. Выбор осветительных приборов и метода их установки.
3. Определение способа прокладки электропроводки.
4. Подготовка рабочего пространства.
5. Укладка проводов.
6. Установка опорных конструкций.
7. Подключение освещения улицы.
8. Монтаж контролирующих и регулирующих приборов.

Прокладка кабелей

Еще на этапе составления плана нужно выбрать метод прокладки кабелей. От электрического щита провода тянут одним из трех способов:

1. Подземный кабель. Данный вариант используется чаще всего, так как в этом случае провода будут незаметны и не испортят внешнего вида участка. Подземный способ прокладки кабеля наиболее безопасен, так как никто его не повредит неосторожным движением.
2. Воздушный кабель. Самый доступный в финансовом отношении способ, а также удобный с точки зрения небольших трудозатрат. Однако используется лишь при отсутствии возможности подземной закладки кабеля, ввиду очевидных недостатков его открытого расположения. Провода стараются спрятать под кровлей или подвешивают на опорах (столбах). Чтобы уменьшить количество опор, пользуются облегченными тросами с оболочкой из пластика или оцинковки.
3. Наземный кабель. Применяется как временный вариант. Наземная проводка используется, к примеру, для организации освещения уличной новогодней елки. Кабели просто раскладывают по земле.

Расчет электропроводки

На данном этапе устанавливается количество светильников, их тип, мощность, длина и сечение проводов, мощность переключателей-автоматов, а также устройств защитного отключения

Принимая во внимание тот факт, что светильники маркируются в ваттах, а электросчетчики и предохранители в амперах, для выбора подходящих автоматов придется выполнить пересчет этих параметров. Для расчетов электрической проводки используется несложная формула

Создание электротехнической схемы

Для наглядности можно привести такой пример. На участке перед домом нужно организовать освещение крыльца и территории возле калитки. Прокладывают две линии проводки. На первой светильник и переключатель отмечаются как «Л1» и «В1». На второй линии (идет от ворот) светильник («Л2») соединяют с выключателем («В2») возле входной двери. Также на второй линии проводки возле калитки располагают датчик движения («Д»).

Электротехническое оборудование наружного освещения должно соответствовать всем требованиям безопасности. При организации проводки следует учитывать такие обстоятельства:

1. Прокладка кабелей под землей осуществляется на определенной глубине — не ближе чем в 70 см от поверхности. Кабель должен находиться не слишком близко от здания — минимум в 60 см. Если рядом трубопровод, дистанция между ним и кабелем не должна быть менее 50 см. Расстояние между параллельно проложенными кабелями — от 30 см.
2. Воздушную проводку располагают, по крайней мере, в трех метрах от уровня земли.
3. Светильники следует установить так, чтобы они не ослепляли соседей.
4. Современным требованиям отвечают только медные провода.
5. Кабели, проложенные в стенах, нужно размещать в гофрированных каналах из негорючего пластика.
6. Выключатели располагают в сухих местах, не подверженных прямому попаданию воды.
7. Все светильники следует заземлить.

Светильники для наружного освещения

Какие требования предъявляются наружным светильникам? Во-первых, они должны быть изготовлены из прочных материалов. Чаще всего это алюминий или полимеры. Во-вторых, поверхности источников света должны быть защищены от природных осадков. Это может быть окраска или оксидирование.

В-третьих, что касается плафона, то оптимальный вариант материала, из которого он изготовлен, это поликарбонат или стекло. В-четвертых, монтаж прибора должен быть простым, но при этом крепление должно выдерживать приличные нагрузки

В-пятых, обратите внимание при выборе, как заменяется лампочка. Если это не составляет большого труда, то это хороший светильник

И еще один немаловажный момент. Все светильники наружного типа эксплуатируются в сложных условиях улицы. Это атмосферные осадки, ветер, пыль и так далее

Поэтому при выборе необходимо обращать внимание на степень защиты прибора. А так как сам прибор состоит из плафона (месторасположения лампы) и арматуры (месторасположения электрооборудования), то соответственно у двух частей свой показатель защиты

Светодиодные светильники для наружного освещения

• У плафона – 54 IP.
• У корпуса арматуры – 23 IP.

Обратите внимание, что у степени защиты числовое обозначение состоит из двух цифр. Так вот первая обозначает степень защиты от твердых частиц и располагается в диапазоне от 1 до 6

Вторая – это защита от влаги. Ее цифровой диапазон 1-8.

Виды светильников

В основном все уличные светильники делятся на два типа. Разделение производится по мощности освещения.

• Прожектора.
• Уличные фонари.

С прожекторами все понятно. Их чаще всего используют для фасадного освещения и для подсветки больших площадок. В них используются лампы большой мощности от 120 Вт до 2,0 кВт.

Освещение прожекторами на дачном участке

Наружные фонари – это огромное разнообразие видов и форм. Они могут быть висячими, настенными (как бра), в виде столбов, гирлянд или просто фонари, устанавливаемые на столбики, трубы и так далее. Выбор зависит только от ландшафтного или фасадного дизайна. И если прожектора источают направленный поток света, то фонари рассеивающийся.
