Самостоятельное изготовление улья

Крепление верхнего и нижнего летка

Пока улей не имеет дна, а только внутренние стенки, удобно сделать нижний леток, размер которого 10 х 250 мм. Отступают от правой стенки 50 мм и прорезают отверстие прямоугольной формы. Верхний леток делают немного меньше, размером в 10 х 100 мм, отступив от правой стенки 120 мм, а в высоту — ниже верха брусков рамок на 30 мм.

На рисунке вы видите такие детали улья, обозначенные цифрами:

1. Деревянные бруски, боковые: ширина 10 мм, длина 20 мм.
2. Верхняя доска.
3. Пол.
4. Щель (легковая).

Чтобы пчелиный улей был здоров, нужно эффективно бороться с варроатозом. Для этого на задней стенке в подрамочной части прорезают отверстие клиновидной формы, после чего делают вкладыш, который плотно закрывает этот вырез. Такое решение позволяет удобно проводить профилактику и лечение пчёл, сильно не потревожив их.

Отверстия для вылета пчёл – летки, необходимо оградить от пространства между внутренней и внешней частями улья. Для этого используют доски, толщина которых 10 мм, а ширина такая, чтобы полностью закрыла проход насекомым к межстенному пространству. Чтобы лучше понять все тонкости, стоит детально изучить чертежи ульев, которые здесь представлены.

На чертёже улья в разрезе вдоль рам изображены:

1. Днище.
2. Передняя и задняя внутренние стенки.
3. Внешние стенки.
4. Пространство между внешними и внутренними стенками.
5. Планка с прорезанными фальцами.
6. Накладки из планок на стыках.
7. Обвязка для крыши.
8. Крыша (двускатная).
9. Отверстие для вентиляции
10. Борта сверху гнезда.

К внутренним стенкам улья прибивают первый настил пола. Длина его досок – 635 мм. Нужно, чтобы первая из них, прибитая под передней стенкой, выступала на 15 мм. К ней потом монтируют доски для прилёта пчёл, а также с ее помощью осуществляют проверку углов пола по отношению к стенам улья. Ориентируясь на неё как на метку, прибивают весь настил первого пола. Нужно сделать его так, чтобы не перекрыть пространство между внутренним и внешним каркасом. Затем, перевернув улей, на только что сделанный пол прибивают рубероид и картон. А сверху сооружают нижний пол, которым закрывают пространство между внешней и внутренней частями. Это необходимо, чтобы так называемый зимний улей хорошо грел своих пчёл в холодную пору.

К торцам боковых внутренних стенок прибивают доски по очереди. Начинают снизу. Таким образом создают переднюю и заднюю внешние стенки и набивают утеплитель между внутренней и наружной частями улья. Помимо этого, на внешней передней доске, находящейся снизу, вырезают леток. А на задней делают отверстие для подрамочного пространства. Чтобы наружные стенки хорошо держались вместе над гнездом и были устойчивы, их прибивают к внешним накладкам. К передней и задней поверхностям прибиваются боковые стенки (наружные). Чтобы перекрыть сверху межстенное пространство, к внутренней поверхности по всему периметру прикрепляют рейки размером 40 х 20 мм.

На фото выше — чертёж улья (вид сверху):

1. Передняя и задняя стенки внутренней части.
2. Стенки боковые внутренней части.
3. Пространство между ними.
4. Боковые стенки – внешние.
5. Передняя и задняя стенки внешней части.
6. Пазы для надёжного соединения передней и задней части во внутренних боковых стенках.
7. Леток — нижний.

Для установки рамок делаются фальцы глубиной 10 х 10 мм на планках с передней и задней стороны улья. Они должны вплотную лежать на материале, который находится между стенками и является утеплителем. А планки, соединяемые в углах, должны быть на одной плоскости с поставленными рамами. Выбранные размеры рамок для ульев должны быть точно выполнены, чтобы все компоненты конструкции получились идеально подогнанными.

Критерии выбора готовых домиков

При покупке готового пчелиного домика или при желании сделать его самостоятельно, нужно сначала определиться с моделью.

Выбирая подходящую конструкцию, нужно принять во внимание следующие критерии:

• климат и погодные условия в регионе: если весна и лето холодные с характерными заморозками, нужны ульи утеплённые, двустенные, их можно оставить зимовать на улице;
• возможности медосбора в местности: для обильных медосборов подойдут лежаки, двухкорпусные и многокорпусные, для скудных — маленькие, однокорпусные;
• разновидность пасеки: для стационарной подходят тяжёлые лежаки и двухкорпусные домики, для перевозной — лёгкие, компактные, многокорпусные, из пенополистерола;
• планируемые методы: если нужно создать ещё одну семью с новой маткой, нужен лежак;
• размеры пасеки: для большого хозяйства идеальны ульи, с которых можно быстро выкачать мёд, например, двухкорпусные;
• опыт в пчеловодстве: новичкам легче будет начать с простой конструкции лежака.

Чтобы узнать, какие виды ульев успешны в вашей местности, можно посоветоваться с опытными пчеловодами и понаблюдать за их работой.

Изготовляем ульи для пчел

Изготовление ульев для пчел своими руками пользуется большой популярностью по нескольким причинам. Во-первых, самостоятельное производство из подручных материалов позволяет сэкономить средства на покупке готовых домиков.

Во-вторых, пасечник может самостоятельно разработать и создать конструкцию, которая будет гармонично вписываться в ландшафт участка и обеспечит простой уход за семьями.

Следует учитывать, что пчелиная семья имеет строгую организацию, которую следует учитывать при строительстве домика. Например, молодые особи доставляют корм для личинок, а насекомые среднего возраста занимаются чисткой улья. Постройкой сот занимаются старые пчелы, так как именно у таких особей активнее работают восковые железы.

За охрану и вентиляцию улья отвечают старые особи, а долгожители отвечают за сбор меда. Также в любой пчелиной семье есть трутни. Они живут всего один сезон, так как их основная цель – оплодотворить матку.

Особенности

Чтобы приступить к производству, нужно разбираться в конструкции домиков, чтобы правильно сделать их части.

К основным составляющим относят (рисунок 1):

• Корпус – может быть одинарным или двойным, в зависимости от количества особей и метода их содержания. В корпусе делают специальные пазы для крепления рамок, и летки, чтобы насекомые могли попадать внутрь домика.
• Днище может быть съемным и стационарным. Более удобными считаются модели со съемным днищем, поскольку так пасечнику будет легче проводить очистку гнезда
• Крыша – верхняя часть конструкции. Чаще всего ее изготавливают из дерева или фанеры и прикрывают имеющимся кровельным материалом.
• Рамки – важнейшая составляющая любого жилища, но их конструкция зависит от типа домика.

Рисунок 1. Основные составляющие корпуса улья

Разобравшись в основных частях, из которого состоят домики, можно приступать к производству улья своими руками по готовым чертежам.

Правила

Чтобы жилище было комфортным для пчел, изготавливать улей нужно по определенным правилам.

Если вас интересует, как построить улей для пчел своими руками, рекомендуем воспользоваться такими советами:

• Материал должен быть прочным, чтобы надежно защищать семью от влаги и непогоды;
• В конструкции нужно предусмотреть дополнительное место для монтажа утеплителя. Зимой он поможет поддерживать оптимальную температуру внутри домика, а летом – обеспечит комфортный микроклимат даже в самую жаркую погоду.
• Лучше сделать несколько летков, чтобы их количество можно было увеличивать или уменьшать в зависимости от погодных условий.
• Домик должен быть достаточно просторным, чтобы насекомые могли свободно размещать расплод и мед внутри него.

Кроме того, не следует забывать и об удобстве самого пасечника. Чтобы уход за насекомыми был простым и приятным, лучше использовать прочные, но легкие породы дерева, а также делать съемное днище или открывающуюся крышу, чтобы можно было быстро убрать внутри домика.

Материалы для изготовления

Несмотря на широкое разнообразие строительных материалов, домики лучше всего делать из натурального дерева. Это достаточно прочный и экологически чистый материал, который очень нравится пчелам (рисунок 2).

Желательно выбирать хорошо просушенные доски без зазубрин и признаков гнили. Для этой цели лучше всего выбирать сырье из липы, вербы, ели, тополя или пихты. Они должны быть ровными, а их ширина – на 5 мм больше предполагаемой ширины стенки.

Рисунок 2. Виды материалов для ульев

Современные производители также изготавливают модели из фанеры, пенополистирола и пенопласта. Несмотря на то, что большинство этих материалов обладают прочность, легкостью и длительной эксплуатацией, натуральная древесина стабильно занимает лидирующие позиции.

Как самому сделать улей для пчел: видео

Если вы хотите изготовить ульи своими руками по готовым чертежам, рекомендуем ознакомиться с видео, в котором подробно показан процесс производства и сборки такого домика.

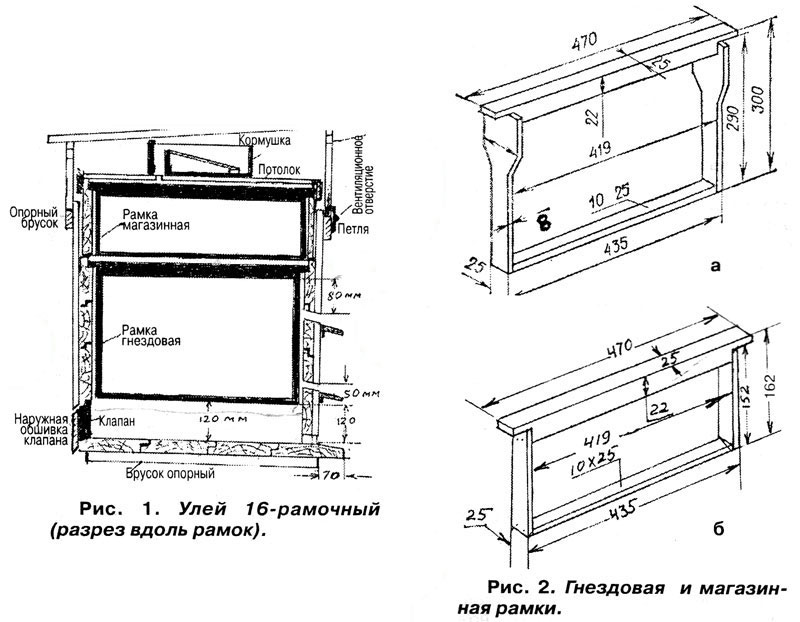

Горизонтальный двустенный шестнадцатирамочный

Данный тип улья широко применяется в нашей стране, особенно в северных ее регионах. Он изготавливается на рамку размерами 43,5х30 см. Изготовление предусматривает использование такого материала, как хорошо высушенная и проструганная древесина мягких пород дерева.

Размеры

Внутренний корпус делается из щитов, которые в свою очередь делаются из досок толщиной 2 см. Размер переднего и заднего щита: высота – 60,5 см, ширина – 32 см. Размер боковых стенок: высота – 53 см, ширина – 32 см. Наружные стенки изготавливаются из досок шириной 1,5 см. Габариты передних и задних стенок: высота – 67,5 см, ширина – 50 см. Боковые же стенки следующих размеров: высота – 56 см, ширина – 50 см.

Примерный инструментарий и материалы

• станок для обработки досок;
• ножовка или другое приспособление для нарезки заготовок;
• молоток;
• одна или несколько струбцин, зависит от того сколько будете клеить щитов одновременно;
• рулетка;
• угольник;
• карандаш;
• хорошо просушенные доски мягких пород дерева (кедр, ель, сосна, пихта и пр.);
• гвозди;
• казеиновый клей;
• рубероид;
• картон;
• прочий инструментарий и средства при надобности.

Процесс изготовления

1. Изготавливаем щиты для внутренних стенок. Для этого нарезаем по размерам доски, склеиваем их в четверть или шпунт, прижимаем струбциной и ждем пока они высохнут.
2. В боковых стенках для рамок зарезаем пазы шириной 2 см и глубиной – 0,5 см.
3. Временно собираем корпус, который состоит из внутренних стенок с помощью планок, которые прибиваются гвоздями.
4. Зарезаем нижний и верхний летки. Размеры нижнего: высота 1 см, ширина – 25 см, отступ от правого края – 5 см. Нижний лоток будет следующих размеров: высота – 1 см, длина – 10 см, расстояние от правого края – 12 см, а по высоте – на 3 см ниже края брусков прибитых сверху.
5. В задней стенке для борьбы с клещом Варроа делается отверстие в виде клина. Оно закрывается клиновидным вкладышем размерами 45х4х4,5 см.
6. Летковые отверстия отгораживаются от стенок коридорчиками из планок. Их толщина 1-1,5 см, а ширина – 2 см.
7. Теперь приступаем к полу. Параллельно передней стенке прибивается первая доска. Она должна выступать на 1-1,5 см. Потом на этом выступе будет крепиться прилетная доска. Далее прибиваем первый слой пола до конца.
8. На первый слой ставится слой рубероида и картона, а потом ставим второй слой пола. Длина досок на пол должна составлять 63,5 см.
9. Торцы боковых стенок внутреннего каркаса должны выступать на 2 см. На них прибиваем наружные заднюю и переднюю стенки, начинаем работы снизу. Не забываем вырезать летки. Также между стенками должен быть утеплитель. С этой целью используется пенопласт или мох сфагнум. Более детально процесс сборки описан в видео.
10.  Далее мастерим крышу. Она должна быть легкой и не громоздкой. Под нее делаем обвязку высотой 12 см из досок по толщине 1,5 см.

На этом изготовление ульев можно считать завершенным. Чтобы ничего не испортить обязательно используйте чертежи конструкций данного типа.

Постройка простого улья с двускатной крышей

Улей, конструкция которого будет рассмотрена в этом разделе, может изготовить любой пчеловод самостоятельно, имея под рукой необходимый материал, столярные инструменты и базовые навыки работы с ним.

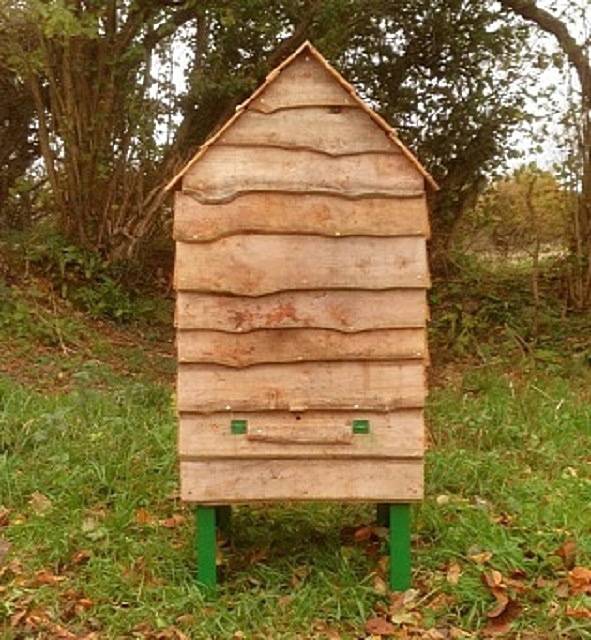

Такой улей с оригинальной внешней оболочкой – вполне посильная задача для большинства домашних умельцев

Как уже было сказано выше, первое, что потребуется для изготовления улья, помимо материалов и инструментов, – это подробный чертеж будущего изделия с описанием элементов и их габаритов. Размеры этого улья 1300 x 600 x 600 мм, а высота измеряется от конька крыши.

При сборке улья можно опираться на эту схему – на ней хорошо видны все товарищи по деталям

Чтобы построить конструкцию, вам потребуется подготовить следующие деревянные и металлические детали:

1 – Стойки вертикальные – 4 шт. – 486 × 32 × 18 мм.

2 – Вертикальные полки пристройки магазина – 4 шт. – 154 × 32 × 18 мм.

3 – Продольные стержни нижней части корпуса гнезда – 2 шт. – 424 × 32 × 18 мм.

4 – Поперечины скворечника, удлинителя магазина, днища и чердака – 10 шт. – 600 × 32 × 18 мм.

5 – Продольные штанги корпуса, надставки магазина, днища и чердака – 12 шт. – 564 × 32 × 18 мм.

6 – Поперечины дна корпуса гнезда – 2 шт. – 564 × 32 × 18 мм.

7 – Балка конька крыши – 1 шт. – 564 × 32 × 18 мм.

8 – Стропильные ноги кровли – 2 шт. – 392 × 32 × 18 мм (внизу бруски срезаны под углом 45 градусов).

9 – Стропильные ноги кровли – 2 шт. – 424 х 32 х 18 мм (внизу бруски тоже обрезаны под углом 45 градусов).

10 – Подставка для ног – 4 шт. – стальные пластины 80 × 80 × 3 мм.

11 – Опоры – 4 шт. – уголок стальной 500 × 50 × 50 × 3 мм.

12 – Крышка коньковой дуги – 1 шт. – уголок алюминиевый 680 × 50 × 50 × 3 мм.

13 – Кромка покрытия (в данном случае показана необрезная) толщиной 6 ÷ 8 мм.

14 – Посадочный талон (прилет) – 1 шт. – 460 × 70 × 6 мм.

15 – Фанерная панель с вентиляционными отверстиями – 1 шт. – 460 × 460 × 12 мм.

Для изготовления вышеперечисленных деталей конструкции, а также для ее утепления потребуются следующие материалы:

Толщина фанеры 10 ÷ 12 мм.
Брус сечением 32 × 18 мм – 20 погонных метров.
Доска необрезная или деревянная обшивка толщиной 6 ÷ 8 мм. Его количество будет зависеть от ширины выбранного материала.
Гвозди длиной 50 мм.
Саморезы длиной 25 мм.
Стальной уголок длиной 2000 мм и алюминиевый уголок длиной 700 мм (50 × 50 × 3 мм).
Пластины стальные 4 шт. (80 × 80 × 3 мм).
Покрытие крыши. Для этого можно использовать тот же стол, что и облицовка стен, или стальной лист толщиной 1 ÷ 1,5 мм и размером 600 × 1000 мм.
Петли складывающиеся – 4 шт.
Петли оконные – 50 × 30 мм – 2 шт.
Льняной утеплитель.
Льняное масло для пропитки древесины.
Краска для дерева понадобится, если вы решите покрасить улей снаружи.

Чтобы построить эту модель улья, вам понадобятся следующие инструменты:

Сварочный аппарат для приварки площадок к ножкам. Если его там нет, вы можете обратиться в автомастерскую или к любому сварщику, который выполнит эту работу всего за десять минут.
Электродрель с набором сверл.
Отвертка с набором отверток.
Лобзик или электрическая ножовка по дереву.
«Болгарка» для резки металла. Потребуется только в том случае, если металлические ножки изготовить самостоятельно.
Рулетка, угольник и простой карандаш – для разметки.
Молоток.
Щетка.

Когда все будет готово, можно приступать к работе. Весь процесс создания данной модели улья будет представлен в таблице ниже:

Как сделать своими руками 8-ми рамочный улей Дадан

Самостоятельное строительство конструкции для содержания медоносных насекомых из прочной древесины, фанеры или ДВП доступно даже пчеловодам, которые не обладают хорошими столярными навыками. Понадобятся чертежи, где подробно, с размерами нарисованы все составляющие изделия.

Этапы изготовления и необходимые для него инструменты совпадают. Стенки корпусов, днище, крыша 8-рамочного Дадана отличаются от частей более вместительных строений только величиной.

Подготовка к работе

Вырезать детали и собирать конструкцию лучше в теплом сухом помещении. Если материалы пропитаются влагой, на них могут потом появиться трещины. Понадобится:

• чертеж улья (общий и всех деталей по отдельности);
• доски хорошего качества;
• дрель с шурупами или молоток с гвоздями;
• нетоксичный клей;
• краска.

Для гнездового корпуса с дном и рамок берутся доски толщиной 3,5-4 см. Стенки магазина, крыша, вставка под нее могут быть тоньше, около 2-2,5 см.

Станок для обработки древесины нужен, чтобы сделать улей Дадана своими руками. С его помощью придают гладкость поверхности досок, вырезают необходимые детали с пазами для соединения.

Порядок работы

Деревянные заготовки модулей будущего улья скрепляются между собой так, чтобы не оставалось щелей. Желательно места соединения деталей промазать клеем, закрепить шурупами, гвоздями с торцов.

По верху полученных прямоугольных модулей (кроме крыши) приделываются бруски для установки более высокого «этажа». У корпуса и магазина формируются фальцы для вощеных рамок.

Сборка производится постепенно, от днища до крыши. После заделки щелей строение промазывают грунтовкой, чтобы защитить от влаги. Затем готовый улей Дадан окрашивают снаружи для привлечения пчел, обычно в желтый или ярко-голубой цвет. Внутри его дезинфицируют или прогревают горелкой.

Размер восьмирамочного улья

Высота конструкции с 1 гнездовым корпусом и 1 магазином, вставкой под крышу примерно одинакова у всех вариантов Даданов – около 80 см. Из них по 9-10 см отводится на дно и подкрышник.

Высота стандартного корпуса составляет 32 см, магазина – 16,5 см. Крыша может дотягивать до 15-16 см.

Внутри длина равна 45 см, ширина зависит от количества рамок и толщины досок, из которых они изготовлены. Необходимо оставлять запас до 2 см. Для 8 вощин понадобится ширина корпуса 30 см.

Внешние размеры улья определяются толщиной досок. При 3,5 см длина конструкции составит 52 см, ширина – 37 см.

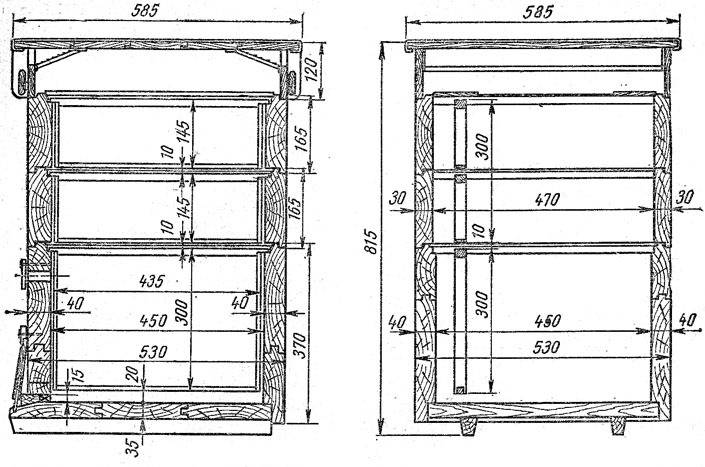

Чертеж восьмирамочного улья Дадан

На схеме видно расположение модулей компактного пчелиного домика. Оно учитывает особенности движения по сотам насекомых с добытым нектаром – снизу вверх.

Корпус. На передней стенке необходимо выпилить 2 летка для пчел. Нижняя щель проходит вдоль края, на стыке с днищем. У круглого или прямоугольного отверстия верхнего летка улья расположение должно быть по центру корпуса, отступая от края 6-7 см.

Магазин. Тонкие стенки увеличивают объем внутреннего пространства. Его можно использовать для углубления ячеек сот, чтобы матка не откладывала в них яйца.

Подкрышник. Высота вставки должна быть достаточной, чтобы поместить подкормку, матрасик для утепления гнезда.

Крыша. Верхушка делается шире и длиннее корпуса Дадана примерно на 2 см. Ей потребуется утепление и внешнее водостойкое покрытие, например, металлическое.

Дно. Хотя при закреплении всех деталей нижняя часть корпуса более герметична, большинство пасечников отдает предпочтение съемному днищу. Его легче очищать от мусора. На плоскость крепят 3 бруска, кроме стороны, на которой расположен леток.

Особенности содержания пчел

8-рамочный улей Дадан подходит для южных регионов. Обычно в него помещают ослабленные семейства весной, при слабом медосборе.

Модули облегченной конструкции улья можно перемещать, как рутовские. Но подобные принципы работы не подходят для содержания пчел в 8-рамочных Даданах из-за большой высоты корпуса. Насекомые весной при недостаточном количестве расплода склонны укладывать нектар с пыльцой в верхние ячейки гнезда вместо магазинных.

Материалы для изготовления ульев

Первоначально бортники собирали мед диких пчел в дуплах лесных деревьев. Потом кто-то придумал делать колоды в бревнах и устанавливать их недалеко от своего дома. Современный улей — это упрощенный и, что важнее, легкий вариант колоды. Поэтому древесина считается лучшим материалом для изготовления ульев для пчел. В домиках из дерева пчелы чувствуют себя очень комфортно.

Общая конструкция.

Однако теплоизоляционные свойства этого дерева низки и улья, изготовленные из липы, необходимо на зиму дополнительно утеплять. Кроме этого, доски из липы стоят дороже, чем другие, более распространенные сорта дерева.

Ульи из сосны и ели обходятся значительно дешевле и лучше удерживают тепло. Но хвойный запах и способность впитывать влагу делает улья из этих сортов древесины недостаточно комфортными. Главные достоинства домиков из сосны и ели — низкая стоимость и хорошая способность удерживать тепло.

Фанера

Удобный в обработке и прочный материал для пчелиных домиков, который, однако, не выдерживает воздействия влаги, а поэтому внешнюю его поверхность необходимо грунтовать и красить.

Конструкция в разрезе.

Для удержания тепла внутреннюю поверхность фанерного улья оклеивают пенополистиролом. Конструкции из фанеры прочны и легки, но требуют ежегодного ухода с целью обеспечения защиты от воздействия влаги.

Пенополистирол и пенопласт

Эти материалы стали достаточно широко применяться для изготовления ульев в последние годы. Они легко обрабатываются, а поэтому сделать улей из них намного проще, чем из любого другого материала.

Улик из пенопласта.

Конструкции из пенопласта и пенополистирола очень легкие, сухие и теплые. Пчелы в таких домиках чувствуют себя достаточно комфортно. Невысокая стоимость материалов делает их доступными большинству пчеловодов.

  Как сделать ловушку для пчел своими руками?

К недостаткам относят низкую прочность и хрупкость конструкции, которая требует очень аккуратного обращения. Кроме этого, пенопласт и пенополистирол боятся воздействия ультрафиолетовых лучей и со временем разрушаются. Поэтому для защиты от солнечного излучения ульи из этих материалов необходимо окрашивать.

Полиуретан

Еще один современный материал, который не гниет, влагостоек, не боится ультрафиолета, легко обрабатывается, хорошо удерживает тепло и имеет малый удельный вес. Полиуретан не портят мыши, птицы и насекомые. Ульи из него легкие и удобные. К недостаткам относят его горючесть, неспособность пропускать воздух и высокую стоимость.

Требования

Такой дом для насекомых изготавливается из древесины, но прежде, чем приступать к работе, её нужно просушить. Влажность древесины не должна достигать 15%. Этот вид улья можно изготавливать из сосны, пихты, осины или липы. Но если вы берёте древесину хвойного дерева, то она не должна содержать смолы. Древесина может содержать сучки, главное, несквозные. Отверстия, конечно, можно заделать плотной пробкой, но всё-таки делать это не желательно.

Для изготовления дна и корпуса используется несколько досок, в то время как подкрышник и магазинная надставка изготавливаются из цельных досок. Все детали скрепляются гвоздями, шурупами или водостойким клеем. Помните, во время сборки не должно образоваться зазоров. При создании улья доски должны лежать сердцевиной наружу.

Когда строение готово его обрабатывают олифой и дают ему высохнуть. Затем берётся малярная краска, и улей покрывается ей в два слоя. Долговечность полностью зависит от правильной и хорошей обработки. Дома для пчёл лучше красить в голубой, жёлтый или белый цвет. Эти цвета они различают прекрасно.

Металл используется для покрытия крыши дома. Конечно, можно использовать и брезентовый линолеум, который не расплавится или не лопнет. После установки крыши на дом, её концы заделываются.

Улей Дадан общее описание

Ульи должны отвечать определенным требованиям:

• соответствовать стандартам
• быть удобными в работе.

Лучшими для использования хороших медосборов являются ульи большого объема.
Улей Дадан, назван в честь создателя – француза. Запатентован в начале прошлого века. При Советском режиме, были настоятельно рекомендованы партией к использованию в народном хозяйстве. На сегодняшний день вытесняются более удобными и технологичными многокорпусными ульями.

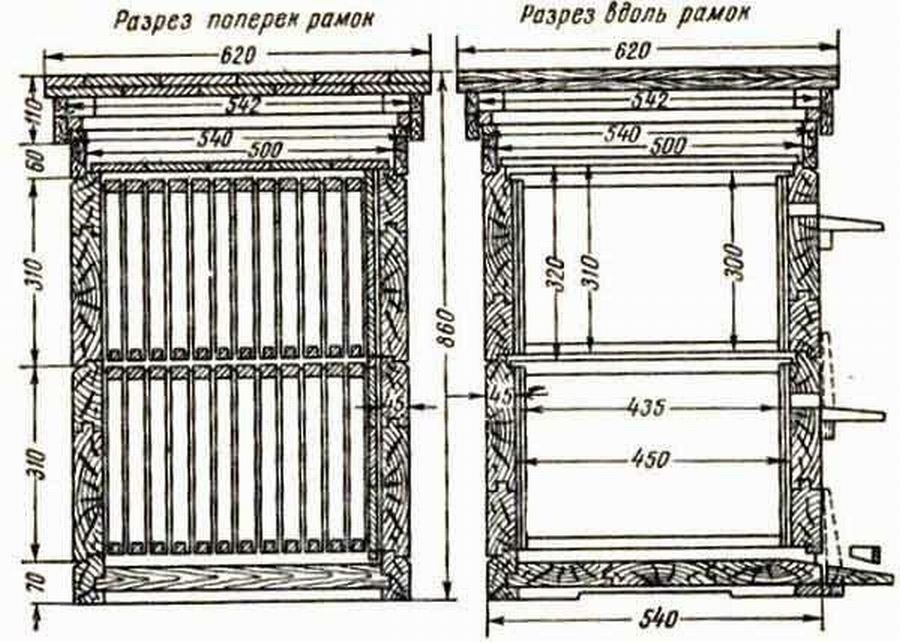

Улей Дадана с магазинной надставкой.

1-оборотное дно, 2-корпус, 3-магазинная надставка, 4-крыша односкатная, 5-леток, 6-прилётная доска, 7-гнездовые рамки, 8-магазинные рамки, 9-вставная доска

В нем находится 12 рамок гнездовых и 12 полурамок. Этот улей недостаточен даже для одной матки. Хорошая матка в разгар яйцекладки в июне месяце может зачервить до 15-16 рамок, а их улье только 12. При том две крайние из них заняты медом и пергой, остается только 10. Матка ищет свободные ячейки. А из неё прёт яйцо и она его теряет, пчелы съедают его. Какой же выход в этом случае, нужно ставить магазин \магазинные рамки с пчелиной сушью и полностью навощенными полурамками заранее ещё до главного медосбора\. Как только семьи займут полностью гнездо, тогда матки выйдут в магазин и начнут яйцекладку. А с наступлением главного медосбора ставим второй магазин или корпус многокорпусного улья. В Дадановском улье с магазинной надставкой помощницу делать нет возможности. Но есть выход из положения. Вместо корпуса многокорпусного использовать два магазина и сделать леток в обратную сторону. У магазинов летков нет, значит, у нижнего выпилить леток и сколоть стамеской \осколок прибить к корпусу\.

Материал корпуса, размеры и обучающее видео по изготовлению

Принцип изготовления такой же как и у Лежака, изготавливается из досок. При использовании еловых пород дерева необходимо использовать хорошо просушенный материал. Определяющими являются внутренний размер 450х450х330 мм корпуса.

Иллюстрация к тексту получена из открытого источника Яндекс картинки

Особенности содержания пчел

Основное отличие от многокорпусного улья, является большие размеры, и соответственно больший вес, для обслуживания необходимо два человека, или один с большой физической силой, что не всегда удобно в подсобном хозяйстве.

Возможности 12 рамочного улья

Со временем 12 рамочный улей распространился по России, где в каждом регионе нашелся пчеловод, который посчитал своим долгом доделать улей, под конкретные природно-климатические, медосборные условия и породу пчел распространённую в данной местности. По этой причине конструкций 12 рамочного улья можно смело насчитать больше сотни, которые немного отличаются друг от друга, но всё же есть небольшие различия. 12 рамочный улей манипулируя магазинами и корпусами, можно на хорошо приспосабливать к разным условиям, поэтому в СССР было принято несколько к типовых проектов 12 рамочного улья.

12 рамочный улей и в современных условиях можно приспосабливать к различным климатическим и медосборным условиям, а также к новым технологиям по получению различных продуктов пчеловодства, таких как перга, пыльца, маточное молочко, трутневый гомогенат и конечно же мёд, конструкция улья позволяет это сделать. Возможность использовать большое количество корпусов, медовых магазинов и надставок, позволяет получать большое количество мёда, в том числе возможность получать большое количество сотового мёда.

12 рамочный улей состоит из отдельных унифицированных элементов, детали взаимозаменяемы между ульями, что позволяет скомплектовать четыре модификации 12 рамочного улья.

Улей 12 ти рамочный модификации

12 рамочный улей модификации У-1 комплектуется корпусом с неотъемным дном, двумя магазинами, подкрышником и крышей, 12 гнездовыми и 24 магазинными рамками (рис. 1), размеры 12 рамочного улья для пчел указаны на рисунке 1.

12 рамочный улей модификации У-2 комплектуется теми же элементами, но вместо двух магазинов используется второй корпус и 24 магазинные рамки, это так называемые ульи двухкорпусные 12 рамочные.

12 рамочный улей модификации У-3 комплектуется отъемным дном, корпусом, двумя магазинами, подкрышником, крышей, 12 гнездовыми и 24 магазинными рамками.12 рамочный улей модификации У-4 также комплектуется отъемным дном, двумя корпусами, подкрышником, крышей и 24 гнездовыми рамками.

12 рамочные ульи включают следующие унифицированные узлы и детали: нижний корпус, съемный корпус, магазины, подкрышник, крышу, отъемное дно, гнездовые рамки, диафрагму, верхнюю и нижнюю летковые задвижки, дно.

Рисунок 1 – Общая схема, чертежи и размеры 12 рамочного улья

Размеры 12 рамочного улья со съемным дном можно посмотреть на рисунке 1.

О материале

Плиты из склеенных тонких слоев твердой или мягкой древесины лиственных и хвойных пород применяются для изготовления мебели, упаковки товаров, в строительстве. По наружным пластам определяется вид фанеры.

Качества древесных плит во многом зависят от их пропитки, с помощью которой может быть повышена стойкость к воде, огню, физическому износу.

Перед тем как сделать прочный улей, следует нарисовать схему его изготовления, выбрать качественную фанеру. Она должна быть склеена и пропитана составами, защищающими от влаги, безвредными для пчел. Лучше, если плиты будут целиком из мягких лиственных пород деревьев, но допускается наличие внутренних хвойных слоев.

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей самостоятельно несложно. Есть несколько важных моментов.

• Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
• Заранее изучить чертежи и представлять порядок работы.
• Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются. Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие). Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел. Торцы соединений дополнительно усиливаются штифтами или саморезами

Перед последующей сборкой нужно дать клею высохнуть

Высверливается верхний леток, прорезается нижний по кромке корпуса

Перед последующей сборкой нужно дать клею высохнуть. Высверливается верхний леток, прорезается нижний по кромке корпуса.

• Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
• Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
• Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

	Длина мм	Ширина мм	Высота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус	450	450	310
Магазин	450	450	155
Крыша	450	450	70
Внешний размер (при толщине доски 35 мм)
Корпус	520	520	320
Магазин	520	520	165
Дно	520	520	70
Крыша	520	520	80

• Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
• Глубину прочих фальцев выбирают исходя из толщины материала.
• Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
• Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
• Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.
