Строительство туалета на даче своими руками

Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой с их помощью можно соорудить резервуар требуемого объема. Кольца крепят друг на друге «столбиком» при помощи строительного раствора, герметизируют швы и выполняют гидроизоляцию. Все работы могут быть выполнены за один день. Недостатком варианта является большой вес готовых бетонных изделий. Привезти их на участок, разгрузить и правильно установить без применения специальной подъемной техники невозможно, а это значит, что для строительства туалета потребуются дополнительные расходы.

Монолитный бетон

Для строительства выгребной ямы из монолитного бетона материал легко можно доставить на участок. Раствор приготавливается в бытовой бетономешалке или в любой емкости с использованием дрели-миксера. Перед тем, как приступить к приготовлению раствора, в котловане устанавливают опалубку. Ее можно изготовить из любых доступных материалов (досок, фанеры, металлических листов и пр.). Для придания конструкции большей прочности перед заливкой раствора в опалубке устанавливается армирующий каркас. При большой высоте стен специалисты рекомендуют выполнять заливку поэтапно – не более 50-70 см за один раз. Такой способ требует больше времени, поскольку каждый новый уровень выполняется только после отвердевания нижнего, зато он более практичен и позволяет обойтись меньшим количеством материала для выполнения опалубки.

Пластиковые емкости

Несомненными преимуществами пластиковых емкостей является их герметичность и невосприимчивость к воздействию влаги. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, долговечны и надежны. Недостатком материала является его гибкость. Пластичность и податливость пластика не дают ему противостоять давлению грунта, поэтому для того, чтобы избежать деформации, стенки укрепляют арматурой и цементным раствором. В этом отношении наиболее удобны еврокубы, которые изначально снабжены наружным каркасом из прочной проволоки. Для упрочнения таких конструкций остается залить промежуток между стенками котлована и пластиковой емкостью строительным раствором. Кроме еврокубов для устройства выгребных ям могут использоваться и другие резервуары из этого материала, например, бочки.

Использование пластиковых еврокубов — недорогой вариант устройства герметичной ямы для туалета

Кирпич

Кирпичная кладка требует времени, однако такое строительство выгребной ямы позволяет придать ей любую форму и соблюсти требуемые размеры. Из кирпича можно выложить резервуар круглой, прямоугольной или квадратной формы. Такой строительный материал целесообразно выбирать, когда в наличии имеются остатки кирпича после строительства других объектов. Для обеспечения прочности стенок достаточно выполнить кладку в пол-кирпича

Чтобы яма туалета имела требуемую герметичность, важно не допускать пропусков на этапе кладки и выполнить оштукатуривание или покрытие гидроизолирующим составом стен после завершения строительства

Классический дачный туалет

Подобная постройка одна из самых распространённых и простых вариантов санузла, который устанавливают для любой дачи. Мы опишем самый простой и экономный план постройки классического дачного туалета, который называют – скворечник.

Перед постройкой важно правильно выбрать место и ориентироваться на правила СанПиН.

• Не менее 30 метров от колодца или скважины.
• В расстоянии метра от деревьев и кустарников.
• В нескольких метрах от соседних домов на участке.
• Учитывать направление ветра, чтобы запах не разносился.
• Должно быть место для подъезда ассенизаторской машины.
• В достаточно расстоянии от урожая, чтобы сточные нечистоты не повредили её.

Как сделать выгребную яму

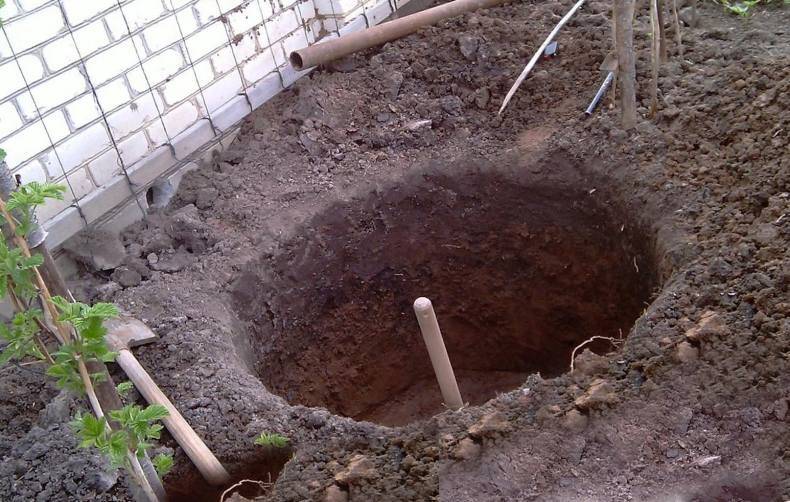

В первую очередь необходимо выкопать выгребную яму – это можно сделать самостоятельно. Её глубина должна быть не менее 3 м, при этом не меньше метра от грунтовых вод. Форма чаще бывает круглая или квадратная.

Место для стока отходов может быть герметичным и с фильтрующим дном. При выборе закрытого дна будет меньше рисков загрязнения почвы и урожая, но выходит подобное строение дороже и требует более частой очистки.

Стены выгребной ямы можно построить из разных материалов:

• Выложить из кирпича. Что позволяет создать любую форму и размер.
• Из бетонных колец, что считается более современным вариантом.
• Монолитные, строительство одно из самых затратных, но уменьшает риски попадание отходов в грунтовые воды.

После создания ямы необходимо сделать глиняной замок или закрыть конструкцию гидроизоляционным материалом.

Для любого туалета нужна вентиляция, используется вытяжная труба, высота которой должна быть на 50 сантиметров выше санузла, толщина может быть от 100 миллиметров. Любую выгребную яму оснащают крышкой люка для последующей откачки отходов. И уже на каркас, который внутри домика устанавливается стульчак.

Строительство основного каркаса для туалета

• Для начала необходимо закрыть выгребную яму древесиной, оставив отверстие для туалета, тем самым создать пол. Покрытие нужно обработать антигрибковым составом.
• Над полом устанавливаются 4 технические опорные доски. Далее ставятся перегородки, которые крепятся к полу.
• Впереди оснащается дверной блок, который обрамляют наличником.
• Крыша также покрывается деревом, она должна быть больше основной постройки и должна быть под наклоном, выпирая с передней и задней части. В конце крышу закрывают кровлей.
• Готовая конструкция обшивается вагонкой или профнастилом.

Дачный туалет из кирпича

Если вы планируете пользоваться дачным туалетом на протяжении многих лет, да ещё и желаете хорошенько утеплить его, то есть смысл отказаться от древесины и использовать более долговечный материал – кирпич. Да, времени и сил на строительство своими руками уйдет больше. Зато и результат не разочарует.

Для работы потребуются такие материалы, как:

• бетон,
• дверь,
• кирпичи,
• брус сечением 30×30-40×40 мм,
• кровельный материал (шифер, ондулин, черепица, рубероид или любой другой).

Когда всё необходимое есть под рукой, следует изучить чертежи и фото, после чего начинать строить подходящий туалет своими руками.

В первую очередь обустраивается выгребная яма. Как сделать её расскажем чуть позже. После завершения этой работы необходимо позаботиться о фундаменте. Ведь кирпичный туалет весит немало, поэтому без надежного основания тут никак не обойтись.

По периметру будущего туалета выкапывается траншея глубиной в 40-50 см и шириной примерно на 10-15 см больше ширины стен самой постройки. На дно засыпается песок. Он выравнивается и обильно увлажняется. Сюда же устанавливается опалубка (использовать можно фанеры, прямой шифер, доски, горбыль или любой другой материал). На пучинистом грунте фундамент придется армировать. Сделать это несложно – достаточно связать простейший каркас из четырех прутов арматуры и установить в опалубку. Затем туда же заливается бетон. Нужно дать ему набрать твердость хотя бы пару недель, после чего можно приступать к строительству дачного туалета из кирпича.

На бетонное основание укладывается раствор, который тщательно выравнивается, а поверх него устанавливают кирпичи

Важно проверить, чтобы первый ряд был ровным – желательно использовать уровень. Даже небольшие погрешности могут привести к тому, что каждый следующий ряд будет более неровным. Оптимальный размер туалета – от 120×120 до 140×140 см при высоте 200-220 см

Оптимальный размер туалета – от 120×120 до 140×140 см при высоте 200-220 см.

Когда первый ряд кирпичей уложен, на краях натягивается тонкая, прочная нить – это облегчит укладку следующих рядов, позволяя выравнивать каждый камень.

При укладке не стоит забывать про дверной проем – его размер должен быть около 180-200 см высотой и 60-80 см шириной. На противоположной стене желательно оставить небольшие окошки для вентиляции. Впоследствии их можно застеклить или же просто оставить такими же.

Крышу лучше сделать односкатной. На кирпичный каркас укладывается обрешетка из бруса. Если используется шифер или черепица, то материал укладывается на брус. При использовании рубероида или ондулина, на брус укладывается лист фанеры, а кровля монтируется поверх него.

Садовый туалет из кирпича построен, причем своими руками, без привлечения специалистов!

Видео

Где располагать туалет на дачном участке

По правилам планировки дачных обществ и участков:

• расстояние между туалетом и колодцем или скважиной (или иным источником воды), в том числе у соседей,  должно быть не менее 25 м, и туалет должен быть ниже источника воды,
• расстояние от туалета до жилого здания или погреба, в том числе соседних, должно быть не менее 12 м,
• расстояние от туалета до душа или бани – не менее 8 м, в том числе соседних,
• расстояние от постройки для содержания домашнего скота или птицы до туалета – не менее 4 м,
• расстояние от туалета до забора – не менее 1 м. Если скат крыши туалета выступает более чем на 50 см, то измерять надо от проекции ската на землю. Скат крыши надо ориентировать так, чтоб водосток уходил на свой, а не на соседский, участок.

И, конечно, надо учитывать розу ветров конкретно вашего участка.

Санитарно-гигиенические нормы дачного туалета

Перед началом монтажных работ по самостоятельному сооружению туалета на даче, следует тщательно изучить нормативные акты, которые регулируют процедуру строительства. Существуют определенные требования, которые нужно соблюдать:

проверить, чтобы туалет не мешал соседям. В противном случае они имеют право пожаловаться в соответствующую инстанцию и существует вероятность, что понадобится переносить строение; подобрать месторасположение, учитывая все нормативы и нормы по размещению. Если этого не сделать, то результатом станет серьезное ухудшение экологической ситуации в местности, загрязнение почвы и рядом расположенных водоемов и источников воды

Владелец участка должен будет заплатить штрафы, также может быть нарушено здоровье вследствие загрязнения окружающей среды; при проектировании надо позаботиться о вопросе удаления отходов из выгребной ямы; при подборе подходящей конструкции важно учитывать особенности участка, в частности, водный горизонт. Если подземные воды располагаются близко к поверхности, требуется остановить выбор на полностью герметичной системе

Собственноручное создание

Создать туалет можно самостоятельно. Проект не вызывает сложности, поскольку его возможно отыскать в сети Интернет.

Далее будет представлено поэтапное строительство уличного туалета:

• Фундамент подбирается на основании особенностей грунта. Распространенным видом основания является столбчатый тип. Возможно выбрать также монолитную конструкцию из бетонных блоков. Перед тем, как уложить пол нужно зафиксировать сваи слоем рубероида.
• Пол выполняется при помощи деревянных досок. Перед применением они обрабатываются антисептическими средствами. Ширина должна составлять 15*15, либо 10*10.
• Сначала делается каркас. Укрепляется болтами, металлическими пластинами. Затем коробка обшивается при помощи деревянных листов, таким образом формируются стены домика.
• На поверхность дальней стены монтируется унитаз с выкладкой всех необходимых коммуникаций. Заблаговременно производится копка выгребной ямы. Труба от нее присоединяется к прибору. Не следует забывать об установке вентиляционных отсеков.
• В качестве кровли будет выступать шифер и рубероид. Можно применять профнастил.
• При желании монтируется освещение.

Выбирая материал для инженерных коммуникаций лучше обратить внимание на полипропилен. Отличается высоким уровнем прочности, выдерживает перепады температур

Деформации не происходит даже при 95 градусах. Монтировать несложно. Важным моментом является герметичность соединения.

Участки канализации фиксируются при помощи фитингов, стыки обрабатываются герметичным раствором. К поверхности стены трубы присоединяются с помощью клипс. Также возможно применять хомуты на шпильках. Для герметичности рекомендуется использовать резиновую прокладку.

Трубы выводятся, погружаются в траншею. Канализация не размещается выше того уровня, где почва может промерзать. Внутренняя и внешняя канализации разделятся ревизионным люком. Полость трубы оснащается обратным клапаном. Необходимо для того, чтобы предотвратить обратный ход сточных вод.

Затем устанавливается унитаз. Строительные работы над туалетным домиком завершены. Перед тем, как установить прибор, поверхность делается ровной и гладкой. Потом создаются отметки для создания будущих отверстий. Промеж чаши и пола прокладывается резиновая манжета. Фиксация прибора осуществляется при помощи болтов, а стыки проходят обработку силиконом.

В целях создания максимально полезного пространства туалетный домик оснащается полками. При наличии крупногабаритного празднества возможно расположение гарнитура, хозяйственного блока, выступающего в качестве системы хранения швабр и ведер.

Как построить дачный туалет с выгребной ямой своими руками: размеры, чертежи, инструкция по изготовлению

Туалет с выгребной ямой – этот вариант для дачи нам более привычный. Расскажем подробнее, как правильно его построить, рассмотрим все этапы работы.

Что понадобится для работы

Перед тем, как сделать уличный туалет, нужно подготовить:

• обрезную доску;
• металлическую бочку для ямы;
• цементно-песчаные блоки 25×18×19 см в качестве основания;
• брус 40×60 мм;
• уголки, саморезы;
• гидроизоляцию;
• строительный уровень;
• профнастил;
• отработанное масло.

Устройство выгребной ямы для туалета на даче

Возведение туалета на даче своими руками начинается с выгребной ямы, каждый владелец самостоятельно выбирает более удобный для себя вариант.

Иллюстрация	Описание действия
ФОТО: smartremstroy.ru	Из автомобильных покрышек. Нужно подобрать несколько шин одинакового диаметра и выкопать яму немного большего  размера. На дно можно засыпать слой гравия, а простенок заполнить галькой и битым кирпичом
ФОТО: masterhost.ru	Из кирпича. Предварительно нужно выкопать яму 1×1 м² или 1,5×1,5 м², дно также можно забетонировать или засыпать слоем гальки

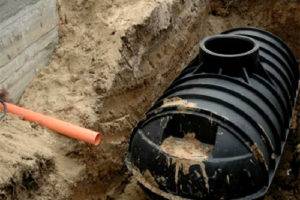

ФОТО: agronomu.com	Установить пластиковый резервуар, присыпать грунтом, сверху поставить туалет
ФОТО: kanalizaciya-stroy.ru	Установить бетонные кольца, для их монтажа потребуется привлечение крана
ФОТО: strojdvor.ru	Залить монолитную конструкцию

Дачный туалет своими руками: пошаговая инструкция от а до я

Предлагаем своими руками построить небольшой и очень простой дачный туалет со скатной крышей. Пошаговые фотоописания помогут в работе.

Иллюстрация	Описание действия
	Сделать разметку на земле по диаметру бочки и выкопать яму. Из бочки удалить дно и верх, установить её в яме и выполнить обсыпку грунтом
	Залить цементно-песчаным раствором пустоты
	Для нижней обвязки взять доску 100×50 мм и соединить её монтажными уголками. Обязательно проверить диагонали
	Укрепить конструкцию саморезами с наружной стороны
	Покрыть доски отработанным машинным маслом, которое предупредит гниение древесины, кроме того, оно обладает водоотталкивающими свойствами
	После того, как масло впиталось, и застыл раствор, сделать разметку туалета и выровнять поверхность
	Под фундаментные блоки сделать на земле разметку, выкопать ямки глубиной около 30 см, утрамбовать грунт и засыпать щебень
	Установку каждого блока нужно проверить уровнем
	Вырезать гидроизоляцию на каждый блок, уложить на неё первую линию обвязки
	Подготовить доски для второй линии обвязки, покрыть их машинным маслом, уложить на первый слой и прикрутить к основанию
	Из бруса 40×60 мм установить на уголки вертикальные стойки
	На высоте 90 см закрепить уголки, на них уложить горизонтальный брус

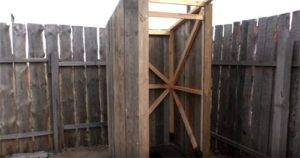

	Смонтировать каркас туалета. Укосинами можно выровнять вертикальность стоек
	Перед настилом пола необходимо закрепить 2 дополнительных бруса к обвязке и покрыть их отработанным маслом. Затем на саморезы прикрутить доску толщиной 25 мм. Размер отверстия получился 24×36 см
	Обшить каркас туалета снаружи
	Для каркаса дверей понадобится брус 40×60 мм, для обшивки – доска толщиной 25 мм
	Покрыть все доски отработанным маслом
	Закрепить на крыше профнастил, закрыть фундамент доской, покрашенной отработанным маслом, и присыпать землёй

Более подробно весь мастер-класс можно посмотреть на видео:

Watch this video on YouTube

Как своими руками установить вентканалы в дачном туалете: фото и чертежи

Для небольшого сооружения достаточно естественной вентиляции, это самый простой и дешёвый способ наладить дополнительный воздухообмен и для основной зоны, и для ямы.

Для ямы прекрасно подойдёт труба ПВХ диаметром от 11 см, которую следует закрепить вертикально.

Верхняя часть должна быть выше кровли на 0,2 м. Между нижней границей и отходами нужно оставить некоторое расстояние, чтобы возникла тяга. Если придерживаться данных рекомендаций, воздухообмен будет отличным для своевременного удаления метана из ёмкости.

Пластиковую трубу легко установить своими руками, на верхушке обязательно следует закрепить дефлектор, благодаря которому система работает намного эффективнее, кроме того, он предупредит замерзание воды на конструкции. Если подобрать модель с функцией флюгера, скорость потоков будет увеличена.

ФОТО: beton021.ruФОТО: electricschool.ruФОТО: west-deflektor.ru

Более подробно об установке вентиляции в дачном туалете можно посмотреть на видео:

Watch this video on YouTube

Деревянный туалет без выгребной ямы

Обустройство выгребной ямы своими руками является наиболее простым и эффективным способом реализации канализации. Однако это невозможно сделать, если выполняются такие условия:

• грунт сланцевого или известнякового вида;
• Уровень воды в земле составляет более 3 метров;
• дачу посещает большое количество людей, следовательно, планируется значительная нагрузка.

В подобной ситуации единственным выходом станет возведение уличного дачного туалета без сливной ямы. Существуют следующие разновидности данного типа:

• пудр-клозет;
• люфт-клозет;
• биотуалет.

Пудр — клозет в большинстве случаев монтируется, когда на участке высокий уровень подземных вод. Как правило, резервуар располагается под унитазом и имеет небольшой объем (до 18-20 л).

Основной принцип работы: стоки покрываются порошкообразным составом (чаще всего, с торфяной массой), который препятствует появлению и распространению неприятного запаха. После подобной обработки нечистоты перемещаются в компост.

Главным преимуществом данного вида уличного туалета без выгребной ямы является простота строения и небольшие расходы на возведение.

1. Смотровое окошко.
2. Крышка стульчака.
3. Стульчак
4. Накопительная емкость.
5. Входная дверь
6. Подкладка под опорные лаги
7. Выгреб
8. Вентиляционное окно

Люфт-клозет отличается полностью герметичной емкостью, где находятся нечистоты и сливные воды. Стоки в таком туалете не попадают в почву, поэтому не способны загрязнять окружающую среду.

Потребуется обеспечивать периодическое очищение, вызывая ассенизаторскую спецтехнику. Строение люфт-клозета предполагает, что основная накопительная емкость может располагаться на некотором расстоянии от верхней кабинки, поэтому такой туалет достаточно часто размещают в здании.

Недостатком является отсутствие возможности использования постройки в зимний период, т.к. стоки замерзают и их сложно откачивать. Решением становится монтаж специальной подогревающей системы.

Биотуалеты достаточно часто устанавливаются на даче. Их принцип функционирования похож на работу пудр — клозета, обработка отходов также осуществляется торфом. В некоторых случаях используются биологические препараты, содержащие микроорганизмы, которые ускоряют переработку, либо химические средства.

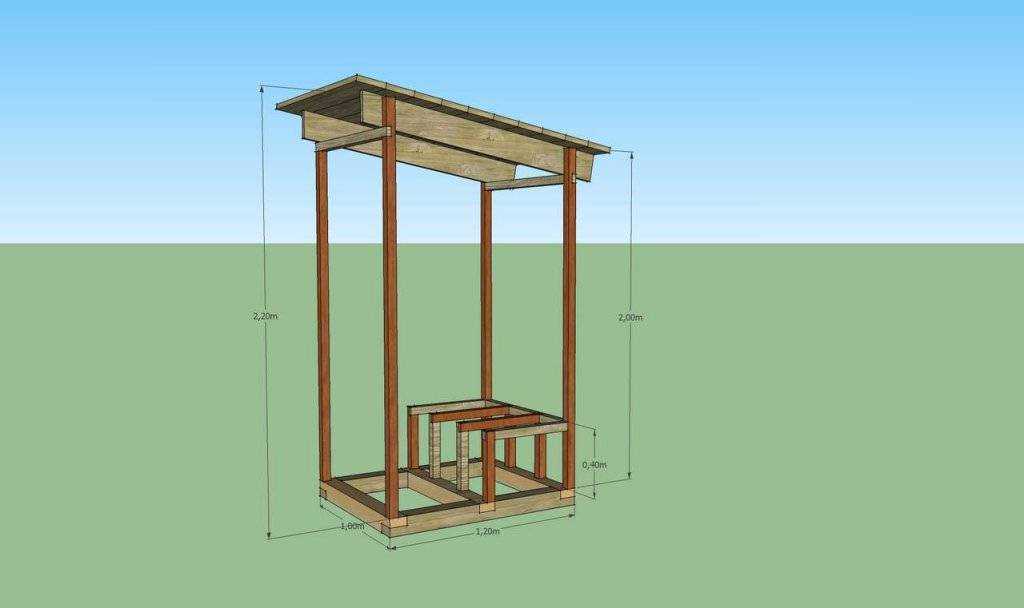

Строительство туалета для дачи: чертеж с размерами для конструкции типа «Скворечник»

Конструкция «Скворечника» состоит из древесины, которая может быть ообшита любым другим видом материала. Допускается строительство одно- или двускатной крыши. Данный вид клозета монтируется в качестве надземной постройки над выгребной ямой.

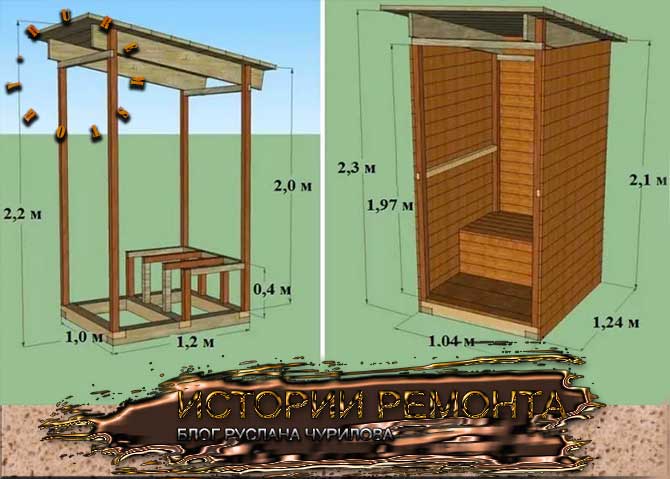

Типовый проект «Скворечника» с размерными параметрами:

Элемент конструкции	Размер, м
Задняя стенка (высота)	2
Ширина	1
Передняя стенка (высота)	2,3
Площадь основания	1х1

При установке конструкции деревянного туалета необходим обязательный контроль размещения поверхностей по вертикали и горизонтали. Для этих целей рекомендуется использовать строительный уровень.

Чертеж туалета «Скворечник»: 1 — обвязка, 2 — стойка, 3 — дверь, 4 — ручка, 5 — поперечина двери, 6 — передняя стенка, 7 — стропила крыши, 8 — кровля, 9 — вентиляционный стояк, 10 — дефлектор, 11 — боковая стенка, 12 — крышка выгребной ямы, 13 — кирпичные опоры, 14 — задняя стенка

Материалы для строительства «Скворечника»

Для проведения работ позаботьтесь о наличии:

• рубероида — в количестве 2 м?;
• бетонного бордюра (2 шт., длина – 2 м) или песчано-цементного блока (4 шт.);
• дверного блока (2000х900 мм);
• песка;
• вагонки (40 шт., 87х3000 мм);
• обрезной доски (4 шт., 50х100х6000 мм; 3 шт., 32х90х6000 мм);
• профильного листа из стали с оцинковкой (2000х1520х0,4 мм);
• деревянного бруса (1 шт., 50х50х600);
• комплектующих к двери (шпингалета, петель, ручки);
• крепежных элементов (саморезов, гвоздей);
• материала для финишного покрытия (лакирующего или красящего состава).

Туалет «Скворечник», фото 1: подготовка материалов и монтаж каркаса

В целях утепления конструкции следует приобрести пенопласт. После окончания строительства каркас обшивается им изнутри. Вы можете выполнить внутреннюю отделку красивыми материалами (по желанию).

Как построить туалет на даче своими руками: поэтапное строительство «Скворечника»

Инструкция к строительству «Скворечника» (пошаговое руководство):

организация выгребной ямы. Минимальный размер резервуара составляет 1х1х2 м. На дне выполняется подушка из щебня или битого кирпича;

Туалет «Скворечник», фото 2: устройство технологического отверстия в полу

• строительство фундаментной части. Для этого бордюр из бетона устанавливается так, чтобы края ямы располагались от него на расстоянии не более 0,2 м. Бордюр будет играть роль перекрытия. Процесс монтажа бордюра предполагает вкапывание таким образом, чтобы бетонное основание возвышалось над уровнем почвы не более чем на 0,1-0,15 м. Если используются песчано-цементные блоки, их следует вкопать по углам. На них в будущем будет установлен весь каркас;
• монтаж рубероида. Материал укладывается поверх основания в 3-4 слоя в качестве изолятора от влаги;
• строительство надземной части (каркаса из дерева), его отделка. В качестве обшивочного материала для каркаса может использоваться деревянная доска или вагонка. Настил для пола делается из толстых досок. Минимальная толщина для напольного покрытия составляет 4 см. Рекомендуется использовать породы дерева, обладающие повышенными прочностными характеристиками. К таким породам относится лиственница, бук, дуб и т.п.

Туалет «Скворечник», фото 3: обшивка внешних стен конструкции

Заключительные работы по созданию «Скворечника»

К заключительным работам относятся следующие этапы:

• формирование отверстия в полу. Форма прорези в этом случае может быть произвольной (круглой, ромбовидной, овальной, в виде сердечка), главное, чтобы диаметр его составлял не менее 30 см;
• монтаж дверной конструкции. Для удобства в полотне двери можно выполнить небольшую прорезь в виде окошка, чтобы солнечный свет мог проникать внутрь каркаса. Это оконце можно оставить свободным или остеклить;
• обустройство кровли. Крыша «Скворечника» может укрываться различными видами материалов. Лучше всего для этих целей подходит асбестоцементный лист, рубероид, профильный лист, изготовленный из стали;
• нанесение финишного слоя. Поверхность изделия следует обработать лакирующим составом или краской. Рекомендуется использовать масляный краситель.

Туалет «Скворечник», фото 4: монтаж вентиляционной трубы и обустройство кровли

При обустройстве туалетов не стоит забывать об организации вентиляции. Достаточно будет даже простейшего варианта. Эта система предназначена для вывода воздуха из ямы с отходами наружу. В качестве материала для изготовления вентиляции может быть использована труба. Минимальный диаметр изделия – 10 см.

Для установки трубы в подиумной части туалета, а также в его крыше выполняются прорези соответствующего диаметра. Труба должна возвышаться над крышей минимум на 0,2 м.

Туалет «Скворечник», фото 5: дачный туалет, построенный своими руками
