Токарный станок по дереву: устройство, конструктивные узлы, изготовление самодельного

Какие факторы влияют на стоимость и основные критерии выбора?

Влияние на стоимость оказывают факторы использования станков по их назначению, габаритов, наличия программных устройств, количество скоростей вращения двигателя и приводной системы. Бренд токарной машины повышает её стоимость в 1,3-1,6 раза

Важное, комплектация

Устройство также как машина комплектуется разнообразными приспособлениями для комфорта и хорошего управления. Сделать выбор на комплектность по доступной цене надо с умом. В оборудованном станке может не получиться, то что хочется для работы:

  1. Станина, лучше иметь разборную, толщиной до 5-6 мм. Больше не требуется. — основа фрезерного станка.
  2. Двигатель, экономичный и не дорогой тоже хорошо помогает обрабатывать заготовки из дерева.
  3. Драйверы выбираются к двигателю с ним комплектуются.

Самодельные инструменты и станки

Трубогиб

Приспособление для сгибания металлических труб представляет собой металлический стержень, приваренный к станине. Стержень делаю из отрезка арматуры. Трубу одевают на штырь, а с другой стороны в трубу вставляют длинный отрезок арматуры. Нажимая на рычаг, трубу сгибают под нужным углом. Приспособление годится для небольших отрезков круглых труб.

Приспособление для сгибания профилированных труб

Владельцы тепличных хозяйств знают, насколько важно иметь устройство для сгибания длинномеров из профильной трубы. Выгнутый профиль применяют, как арочную конструкцию для формирования полиэтиленовых покрытий оранжерей. Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы

Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию

Трубогиб позволяет сэкономить немалые денежные средства на строительстве теплицы. Конструкция состоит из 3 роликов – два являются направляющими, а третий каток выполняет ведущую функцию.

Профильную трубу заводят в проём между двумя колёсами и катком. Каток имеет упор и поворотное устройство в виде рычага или привода электродвигателя.

Изготовление трубогиба своими руками

  1. К станине из металла приваривают две оси из отрезков гладкой арматуры, на которые одевают старые автомобильные ступицы.
  2. Со ступиц удаляют выступающие фаски, чтобы боковые поверхности роликов были гладкими.
  3. В проём между ступицами помещают швеллер полками вверх.
  4. В швеллер вкладывают такой же профиль, меньшей ширины полками вниз.
  5. К внутреннему профилю сверху приваривают ось, на которую одевают третью ступицу.
  6. К станине приваривают вертикальную полку из стального листа.
  7. В вертикальной планке прорезают отверстие и запрессовывают в него подшипник.
  8. На среднем швеллере сваркой закрепляют гайку.
  9. Одним концом стержень винта вкручивают в гайку.
  10. Хвостовик винта продевают через подшипник в вертикальной планке.
  11. С тыльной стороны планки к хвостовику приваривают поворотную рукоятку.
  12. К оси ведущей ступицы приваривают поворотный рычаг.

Станок готов к работе. Между роликами заводят профильную трубу и зажимают её винтом. Поворотным рычагом приводят в движение ролики, которые протягивают трубу, изгибая её. Радиус изгиба устанавливают поворотной рукояткой винта.

Трубогиб из автомобильных ступиц – один из вариантов устройств. Существует много конструкций гибочных устройств. В некоторых моделях ведущий ролик соосно соединяют с валом электродвигателя.

Краткое описание

Копировально-фрезерные станки (КФС) предназначены для обработки деталей из дерева методом копирования. Разновидности метода:

  • контурное или 2-х мерное (2-D) фрезерование;
  • объемное или 3-х мерное (3D) копирование.

Тот или иной метод используется в зависимости от формы обрабатываемого изделия.

Основное преимущество копировальных станков состоит в том, что можно изготавливать любое количество деталей с криволинейным контуром, являющихся копией исходного экземпляра. Все они будут абсолютно идентичными. В то же время станок обладает гибкостью, чтобы перейти на обработку другой детали, достаточно сменить эталон.

Поэтому сфера применения их достаточно широка: от мелкосерийного изготовления до массового производства. Наряду с достаточно большими станками для промышленного назначения существуют компактные настольные устройства. Копировальные станки используются в мебельном производстве, деревообрабатывающих цехах, в столярных мастерских индивидуальных предпринимателей.

Примеры обрабатываемых изделий

Ниже показан далеко не полный состав продукции, изготавливаемой с помощью КФС:

  • детали мебели — фасады, изголовья кроватей, спинки, ножки кресел и стульев;
  • предметы интерьера — обрамление камина, деревянные панно, рамки, подставки;
  • сувенирная продукция — статуэтки, шкатулки, медальоны;
  • строительные конструкции — обрамление арочных окон, заполнение филенчатых дверей;
  • архитектурные элементы — барельефы, декоративные фризы и бордюры, оконные наличники (прорезные или рельефные), карнизная резьба;
  • декоративные ограждения — элементы перил, балясины, экраны с орнаментом, детали забора;
  • деревянные элементы оружия — приклад, цевье;
  • рукоятки садово-хозяйственного инструмента, например, топорища.

Как можно заметить, перечисленные детали имеют значительные отличия между собой, как по размеру, так и по форме. Если сгруппировать их по наиболее общим признакам, то становится очевидно, что для обработки деталей, относящихся к одной группе, требуется своя конструкция (компоновка) станка.

Принцип работы копировального устройства

Для тиражирования изделия используется один из экземпляров, служащий шаблоном. Головка с режущим инструментом (фреза) соединена в одно целое с копировальным щупом.

При 2-х мерном фрезеровании щуп движется по образующей копируемого контура, а вращающийся инструмент повторяет это движение, в результате чего получается копия шаблона.

Когда фрезеруют объемную деталь, копирующий наконечник сканирует 3-х мерную модель и заставляет фрезу двигаться по эквидистантной (подобной) траектории. Характер движений копировальных станков бывает 2-х видов:

  • Шаблон и обрабатываемая заготовка неподвижны, режущая головка перемещается в продольном направлении, снимая за один двойной ход некоторый объем материала.
  • Шаблон и заготовка (одна или несколько) вращаются, а фреза перемещается в радиальном направлении по копиру. В результате чего повторяет профиль копируемого сечения. При этом режущий узел или деталь равномерно передвигают вдоль продольной оси изделия.

Рекомендуемые материалы для токарного самодельного

В самостоятельной сборке своего собственного токарного деревообрабатывающего оборудования понадобятся следующие материалы:

  1. Старое электрическое точильное устройство с двумя камнями отлично подходит на «роль» одного из главных элементов станка – задней бабки. В таком агрегате уже смонтированы четыре металлические шайбы, две из которых используются как фиксаторы разных по диаметру сменных дисков. Деревянная заготовка крепится к другой стороне токарной планшайбой.
  2. Станину изготавливают из металлопроката, например — швеллерной стали.
  3. Для регулировки скорости используют шкивы разных диаметров, что позволяет корректировать скорость вращения от 800 до 3000 об/мин.
  4. Чтобы конструкция станка получилась компактной, используются: угловой металлопрокат, стальные трубы круглого сечения, полосы листового проката шириной от 20 до 40 мм.

Токарный деревообрабатывающий станок своими руками изготавливается следующими слесарными инструментами:

  • Электрическая дрель с набором сверел различного диаметра.
  • Напильники и рашпили.
  • Угловая дисковая пила «болгарка», оборудованная сменными отрезными и шлифовальными кругами.
  • Сварочный аппарат на 220 Вт и электроды ф*4 мм.

. Для домашних умельцев не проблема найти нужные детали и запчасти.

Подходящий материал всегда найдется в домашней мастерской, на полках гаража, а еще можно поискать на барахолке и приобрести по низкой цене Собранный своими руками токарная установка из подручных материалов позволяет сделать конструкцию с весьма низким бюджетом.


Основные шаги по сборке станка

Чтобы понять, какой порядок сборки домашнего токарного станка, следует ознакомиться с принципом создания самых важных составляющих элементов этой конструкции.

Изготовление станины

Опорную часть самодельного токарного станка, созданного из обыкновенной домашней дрели, можно изготовить разными способами. В качестве примера можно рассмотреть пример выполнения станины из металлических уголков размером 50 х 50:

  1. Два металлических уголка нужной длины необходимо расположить на ровной горизонтальной поверхности и развернуть полками друг к другу.
  2. Чтобы уголки лежали строго параллельно, нужно разделить их вкладышами с шагом 50 мм
  3. Скрепить концы уголков по торцам двумя другими уголками.
  4. Все детали скрепляются между собой струбцинами и после проверки собранной опорной части на устойчивость производится окончательное соединение методом электродуговой сварки.

Собранную станину прочно закрепляют к верстаку или деревянной колоде.

Подготовка задней бабки

В токарной домашней установке задняя бабка выполняет функцию поддержки, установленной строго по центру обрабатываемой болванки, и фактически служит второй опорой. Во время сверления конструкция соединяется специальным прихватом с подвижной кареткой суппорта и через него получает механическую отдачу.

Задняя бабка должна быть неподвижна и давать правильное точное расположение центра оси.

Пример подготовки задней бабки:

  1. Сделать заготовку из стального листового проката.
  2. Внутри заготовленной детали установить втулку с внутренней резьбой М 141,5 мм.
  3. Для установки стопорного болта с торцевой стороны готовится отверстие.
  4. По краю втулки нарезается резьба М 243 мм для навинчивания гайки.
  5. Подбирается маховик как в водопроводном кране.

Из металлической листовой полосы шириной от 6 до 10 мм изготавливается скоба и ее края привариваются к корпусу.

Устройство деревообрабатывающего токарного станка

Конструктивно различные типы таких агрегатов для обработки изделий из дерева построены из элементов, имеющих одинаковое функциональное назначение. Независимо от принадлежности к категории схема токарного станка включает следующие элементы:

  • массивную станину (на ней располагаются основные узлы);
  • переднюю бабку с закреплённым шпинделем;
  • заднюю бабку с элементами фиксации заготовки;
  • суппорт, служащий для подачи обрабатывающего инструмента;
  • привод передачи вращения;
  • двигатель;
  • система управления скоростью вращения (выполняется дискретным с несколькими скоростями вращения);
  • элементы схемы электрооборудования;
  • органы ручного управления (обычно они реализованы с помощью различной формы рукояток, маховиков, электрических кнопок или переключателей);
  • средства защиты от пыли и опилок;
  • отдельные станки снабжаются специальной системой защиты при возникновении аварийной ситуации;
  • фартук;
  • наиболее совершенные аппараты оснащаются мощным пылесосом для удаления отходов древесины.

Несмотря на единообразие элементов, каждый производитель предлагает своё устройство токарного станка по дереву, с применением своих технических решений. Станина изготавливается из чугуна или стали и имеет большой вес, что позволяет стабилизировать вращение двигателя и всех вращающихся деталей. На ней крепятся все основные узлы.

Любая бабка токарного станка в том числе и для работы по дереву выполнена по стандартной схеме. Она имеет:

  • шпиндель, оснащённый системой крепления обрабатываемой заготовки;
  • несколько подшипников (в состав включены три подшипника: упорный, передний и задний);
  • специальные регулировочные гайки;
  • муфта для переключения.

Вторым элементом является задняя бабка токарного станка. Она обладает двумя степенями свободы. Такая особенность позволяет изменять положение заготовки в горизонтальном и вертикальном направлении. Данная система крепления обеспечивает качественную обработку деталей самой сложной формы. Для увеличения жёсткости крепления заготовки в токарных станках применяется пиноль. Она изготовлена в форме гильзы, перемещается вдоль главной оси.

На суппорт токарного станка возложены две функции:

  • фиксация инструмента из имеющегося в комплекте;
  • перемещение в заданных плоскостях для обработки.

Суппорт расположен на станине. Он снабжён двумя видами салазок (поперечными верхними и продольными, которые называются кареткой). Для осуществления разворота он имеет поворотную систему. Вся система изменение положения суппорта называется приводом подач. Связь суппорта со шпинделем осуществляется через реверсивное устройство, называемое трензель.

Вращение деталей токарного станка осуществляется с помощью ременной передачи, которая служит передаточным элементом от электрического двигателя к передней бабке. Эти элементы составляют привод главного движения. Для каждой конструкции производитель предлагает своё количества переключение скоростей вращения шпинделя. В основной массе станков диапазон скоростей вращения деталей варьируется от 200 об/мин до 1000 об/мин.

Элементы электрической схемы расположены в отдельном блоке. Благодаря происходит распределение управляющих сигналов на все устройства станка. Блок состоящий из электрических элементов, находящихся под напряжением относится к первому классу защиты.

Фартук станка преобразовывает вращательное движение в поступательное. Кроме этого он обеспечивает синхронное вращение ходового валика суппорта и ходового винта. Предусмотренная система механической защиты предотвращает одновременное включение этих валов. Плавное переключение подач обеспечивается с помощью маточной гайки.

Для защиты от возможных перегрузок в фартуке станка предусмотрен подвижный механизм падающего червяка. Такие перегрузки возникают в результате увеличения внешнего давления на поверхность заготовки, особенно при использовании ручного инструмента. Такой эффект наблюдается при резком снижении скорости вращения заготовки, замедлении движения режущего инструмента. Особенно это свойственно станкам на которых производится ручная обработка заготовки.

Большое значение на качество обработки дерева влияет заданная скорость вращения заготовки. Для этого в станке предусмотрена коробка скоростей. Она позволяет выбирать величину крутящего момента в зависимости от типа дерева и выполняемой операции.

Какие еще типы станков можно сделать?

Прежде, чем создавать свой токарного станка по дереву своими руками следует изучить те его разновидности, которые изобрели множество заинтересованных людей. Среди станков как самодельных, так и заводских выделяют следующие типы.

Токарно-фрезерный

Подобный станок является уже мощной модификацией предыдущих вариантов станков. Чаще всего токарно-фрезерный станок оснащен ЧПУ, потому что крайне сложно вручную управлять фрезером с высокой точностью. Однако подобный станок имеет право на существование и широко применяется в бытовых нуждах. Его конструкция состоит из:

  • Станины.
  • Электродвигателя для вращения передней бабки.
  • Ручной фрезер, поставленный на направляющие, которое обеспечивают его движение вдоль оси вращения заготовки.

С копиром

Токарно-копировальный станок необходим при создании большого количества одинаковых изделий, чаще всего можно услышать о посуде и балясинах для лестниц.

Есть несколько вариантов изготовления копировального токарного станка: с фрезером, с циркулярной пилой и со стамеской. Все эти способы подразумевают использование лекала. Лекало – это профиль будущего изделия, который вырезается из фанеры небольшой толщины.

Вдоль токарного станка крепится поручень во всю длину заготовки. За токарным станком монтируется лекало. На поручне крепится фреза или резец, движения которого регулируются благодаря упору, идущему от резца, фрезы или пила к лекалу.

Таким образом, во время вращения бруска, режущий инструмент полностью с достаточной точностью повторяет силуэт профиля из фанеры.

Мини

Для многих бытовых нужд необязательно создавать агрегат внушительных размеров, способный вращать бревно радиусом 300 мм. Бывает достаточно станка с крайне простой конструкцией, в которой двигателем может выступать привод от старого магнитофона, питающегося через блок питания. Для станины подобного станка можно использовать доску 150*20 и длинной, которая зависит только от нужд умельца.

Для такого мини-станка ременная передача будет лишней, поэтому чаще всего передняя бабка крепится прямо на вал двигателя. А в качестве планшайбы служит головка от дрели или самодельный патрон с тремя зажимными винтами.

Задняя бабка изготавливается из бруска, в центре которого точно по высоте оси мотора сверлится отверстие для вала, в роли которого может выступать дюбель-гвоздь. Если обеспечить станок блоком питания с регулировкой выходного напряжения, можно получить агрегат регулятором оборотов.

Из электродрели, видео

Электродрель можно найти практически в каждом дому. Плюсом станка с приводом от электродрели служит отсутствие необходимости покупать отдельный двигатель. Конструкция с приводом от дрели варьируется от самой элементарной, где дрель прикрепляется зажимами к столу.

Напротив, монтируется задняя бабка с помощью пары уголков и гвоздя или заточенного винта, до более совершенной, в которой дрель служит источником вращающей силы, но не участвует непосредственно в процессе вращения заготовки. Второй способ бережет мотор от перегрева и срыва при перегрузках.

На видео можете посмотреть, как сделать токарный станок по дереву своими руками из дрели.

Из мотора стиральной машины

Представляет собой стандартную схему токарного станка с двигателем, прямой или ременной передачей, станиной и двумя бабками.

При устройстве токарного станка из мотора стиральной машины необходимо помнить, что двигатель бытового прибора разработан для циркуляции с несбалансированной нагрузкой, однако это не значит, что от задней бабки можно отказаться. Ее наличие обязательно особенно при работе с длинной и тяжелой заготовкой. Устройство подобного токарного станка просто реализовать в домашних условиях. Для этого необходимо:

Сварить или скрутить болтами две трубы из стали, на одном конце закрепить двигатель от бытовой техники. Между трубами закрепить брусок с возможностью передвигать его вдоль станины, на нем будет крепится уголок подручника. На противоположной стороне обустраивается задняя бабка в соответствии с инструкциями, изложенными выше.

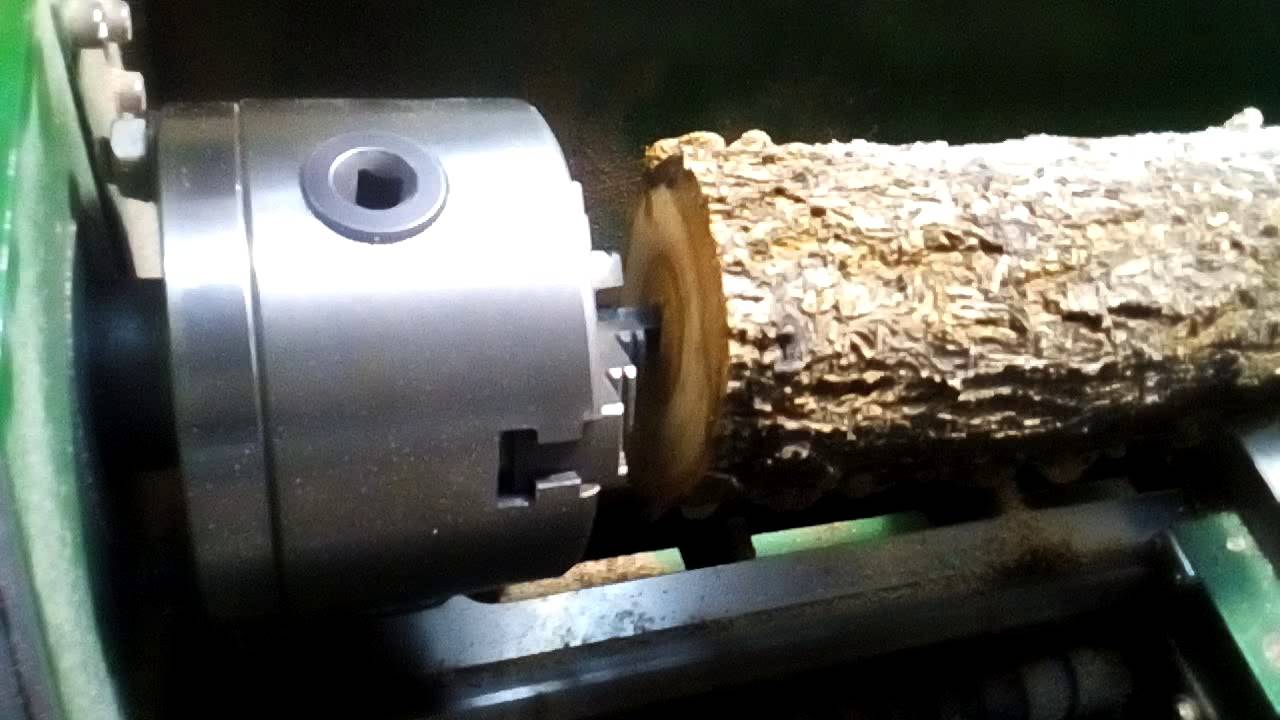

Подготовка болванки и установка подручника

Для обработки на токарном станке может подойти древесина практически любых пород, но конкретный выбор в каждом случае зависит от того, какая именно деталь будет создаваться и каким способом ее будут обрабатывать. Перед началом работы на станке заготовку необходимо предварительно обработать рубанком или топором, придавая ей форму, близкую к цилиндрической.

Подготовленную таким способом к использованию деревянную заготовку как можно сильнее зажимают в станке перед тем, как точить ее. Для его трезубцев с помощью стамески рекомендуется проделать в торцах заготовки небольшие углубления, что предотвратит возможное выпадение заготовки из оборудования во время его работы. Опорная скоба подручника должна устанавливаться на расстоянии не более 5 миллиметров от болванки и обязательно немного выше оси, вокруг которой она вращается при работе на токарном станке.

Обработка дерева на токарном станке.

Расположив же подручник немного ниже, чем ось вращения болванки, режущий инструмент будет только скоблить поверхность древесины, а не резать ее, как это должно быть. В результате такой работы поверхность станет шероховатой, а не гладкой. Кроме того, в таком случае может произойти перегиб инструмента под заготовку, что, вполне возможно, приведет к ранениям того, кто вытачивает тот или иной предмет на станке.

Использование полукруглой и косой стамески

Придавая болванке цилиндрическую форму с использованием полукруглой стамески, резание необходимо осуществлять не только верхней частью лезвия, но также и его боковыми частями. В таком случае затупление инструмента будет проходить не так быстро, к тому же, обрабатываемая поверхность будет иметь не волнистую, а ровную форму, что ускорит и значительно облегчит всю ее последующую обработку.

При гладком обтачивании косяк следует держать таким образом, чтобы его лезвие по отношению до поверхности цилиндрической заготовки располагалось под углом 45 градусов. Вытачивая профиль, косяк можно располагать в разных положениях. Полная торцовка детали на токарном станке, как и частичное протачивание ее торцов осуществляется острым концом такого режущего инструмента, который устанавливается ребром на подручник.

Использование полукруглой и косой стамески.

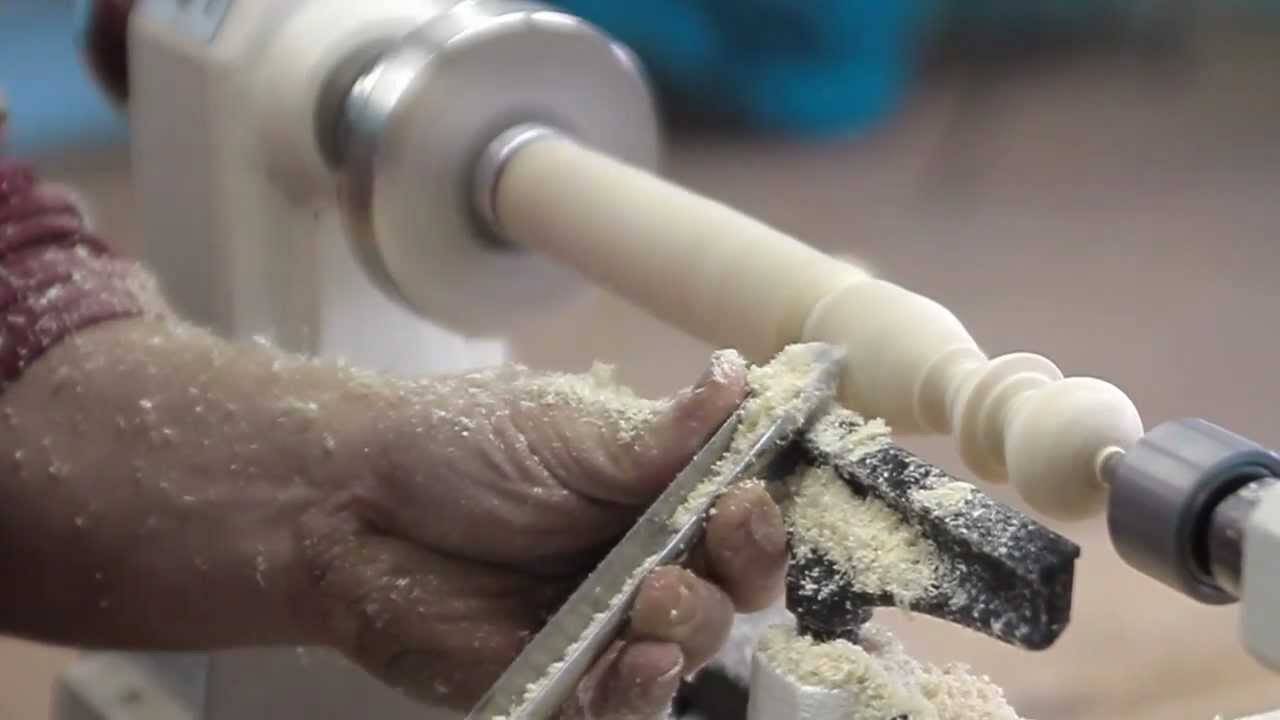

Как правильно держать стамеску при работе

В процессе работы инструмент необходимо удержать на скобе подручника левой рукой, используя всю ладонь. Сверху инструмент можно прижимать только используя большой палец. Всеми остальными охватывать опорную скобу категорически запрещено: это может привести к травмам. К тому же, в таком случае нельзя будет передвигать инструмент вдоль заготовки. Правая рука должна удерживать ручку инструмента. Благодаря этому при вытачивании мастер может управлять направлением движения инструмента.

Некоторые правила по безопасной работе

Кроме вышесказанного, опасность для работающего за токарным станком также вызывает значительное расстояние между скобой подручника и поверхностью детали, его расположение ниже оси вращения болванки, неравномерный или слишком сильный нажим на деталь инструментом. Все подобные отступления от правил работы могут привести к вылету обрабатываемой заготовки из станка, перегибу инструмента под деталь или к его поломке.

Все проверки детали в процессе работы с нею – измерение ее диаметра, оценка гладкости поверхности, сверка ее с оригиналом и тому подобное – можно проводить только при остановленном токарном станке. Точить на оборудовании всегда рекомендуется в защитных очках, чтобы обезопасить глаза от стружки, которая обязательно образовывается во время выполнения подобной работы.

Самодельный токарно-копировальный станок по дереву своими руками

Промышленные типы копиров обойдутся недешево, поэтому мастера выбирают возможность сконструировать самодельный станок. Он требует небольших затрат средств и сил.

Эксплуатационные возможности в целом зависят от характеристик копировального оборудования. Главная задача устройства, созданного своими руками, заключается в создании деталей по шаблону без дополнительных энергозатрат.

Необходимые инструменты

Инструментов потребуется не много, все они представлены в открытом доступе и имеются у каждого мастера:

  • Ручной фрезер.
  • Фреза ставится на опору, которую можно сделать из фанеры толщиной 12 мм. Для улучшения показателей используется металл. Габариты площадки около 50х20 см.
  • Болты.
  • Упорные бруски.
  • Труба в диаметре 25 мм позволит задать направление перемещения опорной площадке.

Основополагающим режущим инструментом при конструировании токарного аппарата с копиром считается ручная фреза. Несмотря на то, что копир сделан из фанеры, он способен создавать множество копий.

Элементы конструкции

Самая простая и доступная модель агрегата делается из стандартной дрели. Основные запчасти оборудования:

  • Станина.
  • Передняя, задняя бабка.
  • Электрический двигатель.
  • Ведущий, ведомый центр.
  • Упор для оснастки.

На станине располагаются все комплектующие обработки. Бывает деревянной или металлической. Передняя бабка ставится на платформе, к ней зафиксируется деталь. Впереди предусмотрено устройство, которое контролирует вращение от двигателя на ведущий вал к детали.

Задняя стойка движется по оси направления, она служит для удержания края профиля. Между бабками предусмотрен упор для оснастки. Изделия обязательно находятся на одной плоскости.

Этапы изготовления

Если нужно токарный аппарат превратить в копировальный, то потребуется дополнительное приспособление – копир. Этапы сборки станка:

  • Следует придумать или скачать чертеж, по нему в дальнейшем станет осуществляться сборка. Обычно это схема стандартного устройства, которое подстраивается под копир.
  • Процесс начинается со станины, для нее требуются уголки и металлические листы. Соединяются они посредством сварки. Должна отвечать требованиям надежности и устойчивости к вибрациям.
  • Для максимальной функциональности оборудования устанавливается электромотор, рассчитанный на 200-250 Вт, набирающий около 1500 об/мин. Для обработки крупногабаритных профилей рекомендуется выбирать мотор большей мощности.
  • На валу закрепляется планшайба. Она оснащена острыми торцами, обеспечивающими передачу силы вращения.

Как сделать копир для токарного станка?

Копир незаменим при производстве одинаковых деталей. Благодаря ему увеличивается производительность. Из аспектов планировки копира выделяют некоторые моменты:

  • Основным узлом является лишний в мастерской ручной фрезер.
  • Для его установки требуется поверхность из фанеры.
  • Делаются отверстия и ставятся бруски для крепления.
  • Крепятся бруски саморезами, которые надежно фиксируют устройства.
  • Для резания заготовки, площадка должна с легкостью двигаться по станине.
  • При создании копира обязательно наличие уровня, потому что любое отклонение приводит к погрешности.
  • Брусок ставится горизонтально. На него – шаблон. Брус фиксируется саморезами.
  • Конструкция должна быть создана так, чтобы при желании можно было откинуть копир и эксплуатировать прибор в качестве стандартного оборудования.

Шаблон делают из фанеры и прикручивают к передней части бруса. Верхняя платформа проверяется на совпадение с осью на шаблоне.

Установка элементов конструкции

Для того, чтобы копировальный станок осуществлял максимально эффективную работу, а процедура была качественной, исключается спешка. Изучив чертеж, необходимо придерживаться указанных параметров.

Рекомендуется обратить внимание на несколько советов:

Ось для движения инструмента устанавливается параллельно оси заготовки.
Совпадение линий трубы и оборудования является важным плюсом.
Важно, чтобы фрезер был един нижним краем с осью оборудования. Это может меняться ввиду уровня установки копира.
Направляющую трубу лучше фиксировать деревянными досочками через глухие отверстия.
Бруски несущей поверхности должны легко двигаться и скользить

Если они будут шататься, то конструкцию придется делать заново.

Некоторых мастеров волнует момент, когда предусматриваются высокие требования относительно скольжения. Сконструировать станок с отличными опциями просто, достаточно выбрать ровную трубу с гладкими стенками.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
