Особенности выбора типа траншеи для прокладки кабелей в соответствии с их количеством

Требования по проверке электросети на утечку тока

После укладки кабеля в траншею проводится обязательная его проверка на утечку тока. Для этого в разных местах подземной силовой трассы берут пробу грунта.

• Если на любом участке выявляется утечка тока, то применяется дополнительная защита или замена проводов стойкими образцами электропроводки.
• При прохождении трассы в грунте с агрессивной средой нужно использовать катодную пароизоляцию.

После окончания земляных работ по укладке подземной электросети и проверки её на утечку тока электромонтажная организация и представители заказчика составляют акт на скрытые работы. На основании этого документа в дальнейшем в случае необходимости будут проводиться ремонтные работы.

Размеры траншей

Наименьшую ширину траншейс вертикальными стенками по дну Втрmin согласно /5/ следует принимать в зависимости от типа и диаметра прокладываемых труб, способа их укладки по приложению А, таблица А.4.

Таблица А.4 Наименьшая ширина траншеи по дну

Способ укладки	Наименьшая ширина траншем с вертикальными стенками по дну, м, без учета креплений для труб
Стальных и пластмассовых	Раструбных чугунных, бетонных, железобетонных и асбе-стоцементных	Бетонных, железобетонных на муфтах и фальцах, керамических
Плетями или отдельными секциями при наружном диаметре D труб, м:
До 0,7	D+0,3, но не менее 0,7	–	–
Более 0,7	1,5 D	–	–
Отдельными трубами при наружном диаметре D труб, м:
До 0,5	D+0,5	D+0,6	D+0,8
От 0,5 до 1,6	D+0,8	D+l	D+l,2
От 1,6 до 3,5	D+1,4	D+1,4	D+1,4

Если траншея разрабатывается одноковшовым экскаватором, необходимо проверить ширину ковша вк принятого экскаватора с принятой по данной таблице по следующей формуле:

где q – емкость ковша выбранного экскаватора, м3.

При этом надо иметь в виду, что ширина траншей, разрабатываемых одноковшовым экскаватором, должна быть не менее ширины режущей кромки ковша экскаватора, с добавлением в песчаных грунтах и супесях 0,15 м, в глинах и суглинках 0,10 м.
Если получится, что ширина траншеи меньше величины вк с добавлением этих запасов, то необходимо либо принимать экскаватор с меньшей шириной ковша или увеличивать проектную ширину траншеи, что повлечет за собой увеличение объемов земляных работ.
Ширина траншей с откосами (см. рисунок 4, б и в) по дну принимается равной D+0,5 м при укладке трубопроводов из отдельных труб и D+0,3 м – при укладке плетями.

Рисунок 4 – Схема для определения размеров траншей:

а – с вертикальными стенками и креплениями; б – трапецеидальных; в – сложного сечения при совмещенной прокладке трубопроводов.
При устройстве креплений (см. рисунок 4,а) ширину траншей увеличивают на их толщину . Ширина траншеи по верху определяется крутизной ее откосов (Втр+2mh). Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчетной глубины промерзания грунта. Продольный уклон траншеи устанавливается проектом в зависимости от назначения трубопровода.
Наименьшее расстояние в свету между поверхностью трубопровода (коллектора) и стенками должно быть не менее 0,7 м, если в траншеях с вертикальными стенками необходима работа людей.
Для заделки стыковых соединений труб в траншеях отрывают приямки необходимых размеров, указанных в /5/.

Л.С.Щепаник Технология строительных процессов

Страницы: | 1 |

Статьи по этой тематике «Технология строительных процессов»:

• Назначение размеров котлована под фундамент здания
• Подбор комплекта машин для разработки грунта
• Организация водоотвода, водоотлива и водопонижения грунтовых вод
• Калькуляция трудовых затрат
• Способы разработки грунта

Комментарии читателей

Добавить комментарий

Использование гофры и труб

Для монтажа проводки по полу, потолку или стене применяется гофра. Прокладку кабеля в ней можно сделать и скрытой, и открытой. Гофрой называются гофрированные трубы из поливинилхлорида или металла, внутри которых находится металлическая проволока. При её помощи кабель протягивается внутри трубы. Сегодня гофры в основном применяются для работы внутри помещений благодаря небольшому весу и способности самозатухания в случае возгорания при коротком замыкании.

Гофрированные трубы подойдут к любому типу кабеля. Гофру из поливинилхлорида используют только в помещении, так как этот материал не терпит солнечного излучения, влажности и перепада температур. Прокладку кабеля в трубах нужно делать вдвоем. Для этого сначала вытягивают из гофры кусок проволоки. Затем нужно сделать отверстие в обмотке провода и продеть в него проволоку.

Если в помещении наблюдается повышенная влажность или резкая смена температур, используется прокладка провода в трубах. Этот вид монтажа предназначен для:

• бань;
• подвалов;
• неотапливаемых гаражей;
• производственных цехов.

Такой способ применяют и в промышленных зданиях, где воздух перенасыщен едкими газами и парами, а также присутствует опасность возгорания проводки. Чтобы проложить кабель снаружи зданий, берут пластиковые и стальные трубы для предохранения проводки от осадков и различных повреждений. В частных домах кабель можно укладывать под штукатурку или вверху стены. Трубы соединяют с помощью сварки и муфт. В местах поворота труб используются колена на резьбе.

Провод и кабель: в чём различие определений?

В приведённом выше примере СНиП особенности монтажа проводов и кабелей имеют определённые различия. Многие люди не видят отличий между этими видами проводки, часто называя кабеля проводами и наоборот. Однако это считается грубой ошибкой, и вот почему:

• провод — это проводник с лёгкой трубчатой изоляцией или без неё, с одной или несколькими жилами;
• кабель — не один, а целая система изолированных проводников, объединённых в одну конструкцию, которую достаточно удобно устанавливать и эксплуатировать. Такая конструкция позволяет защитить проводники от негативного влияния окружающей среды и различных механических повреждений.

Простыми словами, если Вы видите перед собой проводники без изоляции — это провод, во всех остальных случаях перед Вами будет находиться кабель. Конечно, кабель гораздо мощнее и надёжнее провода, такие характеристики оставляют отпечаток и на стоимости изделий.

В завершение следует подчеркнуть, что СНИП: электромонтажные работыраспространяются не только на монтаж проводов и кабелей, но и на:

• подготовку к работам по электромонтажу;
• осуществление контактных соединений;
• организацию кабельных линей;
• работу с токопроводами и воздушными линиями электропередач;
• установку и управление подстанциями;
• управление электросиловыми установками;
• осуществление пусконаладочных работ и не только.

Перед тем как начать руководствоваться нормами и правилами, указанными в справочнике, убедитесь, что к немунет утверждённых изменений и усовершенствований.

Глава 2.1 электропроводки.      Далее     Назад

Согласована с Госстроем СССР 28 июля 1975 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 20 октября 1977 г. Внесены изменения Решениями Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/79 от 18 октября 1979 г. и № Э-2/83 от 25 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки.

Открытые электропроводки внутри помещений.

Скрытые электропроводки внутри помещений.

Электропроводки в чердачных помещениях.

Наружные электропроводки.

Глава 2.2 токопроводы напряжением до 35 кв.

Согласована с Госстроем СССР 28 января 1977 г.; утверждена Главтехуправлением и Госэнергонадзором Минэнерго СССР 15 февраля 1977 г. Внесены изменения Решением Главтехуправления и Главгосэнергонадзора Минэнерго СССР № Э-16/83 от  25 февраля 1983 г.

Область применения, определения.

Общие требования.

Токопроводы напряжением до 1 кв.

Токопроводы напряжением выше 1 кв.

Гибкие токопроводы напряжением выше 1 кв.

Глава 2.3 кабельные линии напряжением до 220 кв.

Согласована с Госстроем СССР 10 июня 1975 г.; утверждена Главтехуправлением Минэнерго СССР 18 августа 1975 г. Внесены изменения Решениями Главтехуправления Минэнерго СССР № Э-13/77 от 19 декабря 1977 г., № Э-1/78 от 11 января 1978 г., № Э-2/80 от 28 января 1980 г., № Э-6/81 от 15 мая 1981 г., № Э-10/81 от 20 августа 1981 г., и № Э-3/83 от 28 февраля 1983 г.

Область применения, определения.

Общие требования.

Выбор способов прокладки.

Выбор кабелей.

Подпитывающие устройства и сигнализация давления масла кабельных маслонаполненных линий.

Соединения и заделки кабелей.

Заземление.

Преимущества подземной прокладки

Если сравнивать воздушную проводку с укладкой кабеля в траншею по степени надежности, то у последнего способа нет ни единого недостатка. Но только в том случае, если работы были проведены корректно. Прокладка кабеля в земле позволяет:

• использовать провода большего сечения без необходимости усиления, которое требуют воздушные линии;
• минимизировать количество внешних устройств, так как потребуется лишь установка автомата на вводе;
• гарантировать полную безопасность электросети, если изоляция будет выполнена грамотно;
• уменьшить расходы, потому что прокладывание кабеля по воздуху нередко более затратно;
• избежать появления на участке сомнительных «украшений» — висящих проводов.

Технология работ в разных российских регионах почти не имеет отличий, однако есть небольшие нюансы, касающиеся климатических условий и грунта. Нормы и ГОСТы, регулирующие подземную установку линий, были разработаны еще в начале второй половины прошлого века, но с тех пор остаются неизменными.

Таблица габаритов

Таблица – габариты траншей, объемы земельных работ:

Тип траншеи	Ширина в мм	Высота в мм	Объем земляных работ на 100 м траншеи, м3	Объем мелкой просеянной земли или песка на 100 метров траншеи, м3	Глубина прокладки
Рытье траншеи	Обратная засыпка
Т-1	200	900	18	12	6	700
Т-2	300	27	18	3
Т-3	400	36	24	12
Т-4	500	45	30	15
Т-5	600	54	36	18
Т-6	700	63	42	21
Т-7	800	72	48	24
Т-8	900	81	54	27
Т-9	1000	90	60	30
Т-10	300	1250	37,5	28,5	9	900
Т-11	500	62,5	47,5	15
Т-12	600	75	57	18
Т-13	800	100	78,6	24
Т-14	900	112	85	27
Т-15	1000	125	95	30

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеи	Количество кабелей, шт
при диаметре кабеля, мм
До 10	До 20	До 30	До 40	До 50	До 60	До 70	До 80
Т-1	1;2	1	1	1	1	1	1	1
Т-2		2	2	2	2	2
Т-10
Т-3	3	3	3	3	2	2
Т-4	4	4	4		3	3	3
Т-11
Т-5	5	5		4	4			3
Т-12
Т-6	6	6	5	5	4
Т-7			6		5	5	4	4
Т-13
Т-8				6	6		5	5
Т-14
Т-9						6	6
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Правила для укладки в грунте электропитания

Прокладка в земле коммуникаций электропитания проводится в соответствии с рядом правил:

• глубина укладки — 0,4-0,7 м;
• траншея не должна находиться от фундамента на расстоянии меньше 0,6 м;
• сверху и снизу прокладки должен находиться слой песка;
• кабели в одной траншее могут рассредоточиваться на дистанции как минимум в 0,1 м друг от друга. Из этого стоит исходить при определении ширины траншеи;
• вблизи прокладки не должны находиться деревья. Минимальное расстояние до них должно составлять 2 м;
• дистанция от подземных коммуникаций — 2 м;
• расстояние между пересекающимися кабелями — не менее 0,5 м;
• соединение между кабелями происходит только с использованием специальных муфт.

Все эти требования указаны в ГОСТ и соответствующих разделах СНиП. Для каждой отдельной ситуации в этой документации приведены свои требования и нормы, которые определяются спецификой проведения тех или иных электромонтажных видов работ.

Какой проводник лучше использовать для монтажа подземных электрических линий?

Установка подземной электролинии требует немалых затрат сил и времени. Чтобы не мучиться в дальнейшем с постоянным ремонтом, лучше сразу выбрать качественный провод, который на протяжении долгих лет сможет исправно выполнять свою функцию. Поэтому к вопросу подбора кабеля, который будет использован для прокладки под землей, следует подойти с максимальной ответственностью.

Используя бронированный кабель от надежного производителя, можно не сомневаться в его исправной и долговечной работе. Однако стоимость такого проводника достаточно высока, и если человек не может себе позволить такую покупку, он использует простые провода марки NYM или ВВГ. Чтобы повысить надежность таких линий, следует использовать двустенный гофрированный шланг ДКС, в который помещается электропровод на всем его протяжении.

В местах, где вероятность повреждения проводки из-за больших нагрузок достаточно высока, рекомендуются защитные футляры. Эти приспособления защитят токоведущие жилы, приняв на себя большую часть нагрузок. При прокладке нескольких кабелей каждый из них должен быть снабжен отдельным футляром.

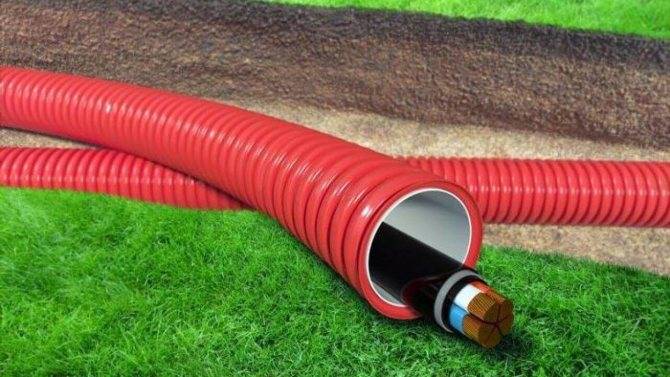

Прокладка электролиний внутри гофрошланга или труб имеет дополнительное преимущество, заключающееся в легкости замены кабеля. Если старый провод пришел в негодность, достаточно вскрыть концы трассы и привязать к концу нерабочего кабеля новый. После этого неисправный проводник вытягивается наружу, а новый устанавливается вместо него. Конечно, это возможно лишь в том случае, если длительное время нахождения в земле не привело к разрушению защитных приспособлений.

Варианты монтажа наружной проводки

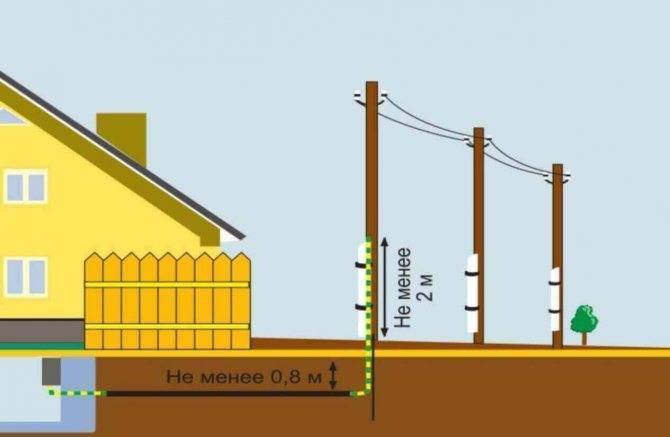

Кабель подводят к зданиям двумя способами:

• В земле. Такой метод позволяет исключить множество проблем, связанных с внешними факторами, такими как ультрафиолетовые лучи солнца, чрезмерный перегрев оплетки, дождь, град, ветер. На какой глубине его тянуть, решает хозяин для себя сам, если делает на своем участке на даче. Но есть правила и стандарты, которые рекомендуют заглублять магистраль до глубины промерзания. Это эффективный способ, но самый затратный в плане денег и вложенного труда. Он требует рытья траншеи, куда кабель в дальнейшем укладывается в ПНД трубе. Если размер кабеля небольшой, то даже достаточно протянуть его в гофре или металлической трубе, используемой для водопровода.
• По воздуху. Для наружной проводки таким методом требуется кабель с защитной оплеткой, способной противостоять неблагоприятному воздействию окружающей среды. Это быстрый и не затратный вариант для подвода электрической энергии к дому по воздуху. Однако следует учитывать, что чем дальше объект подключения, тем больше потребуется устанавливать опор. Такой кабель подвешивают на столбы. Основную опасность для провода представляют сильные ветра и ультрафиолетовые лучи. Солнечное воздействие сказывается на качестве внешней изоляции. Она становится хрупкой и теряет пластичность.

В помещение кабель заводят либо открытым методом, либо скрытным. При открытой проводке, это может быть бронированный кабель или скрытый в гофре, ПВХ трубе, если прокладка ведется в штробе каменной стены. Внешняя открытая прокладка предполагает использование кабель-каналов из металла или пластика. Последний способ нарушает внешний облик фасада, это единственный его недостаток. Преимуществом поверхностной прокладки кабеля является дешевизна, простота монтажа и легкость обслуживания.

Если в виду непредвиденных обстоятельств произойдет расплавление изоляции, или обрыв жил, то кабель всегда находится в доступном месте. Его легко заменить и отремонтировать. Однако такой способ хорош для уличной прокладки, когда силовой кабель уже подведен к дому, например, к распределительному щиту многоквартирного дома.

Для установки наружного освещения на столбах, в том числе протяжку кабеля от дома к сараю, к гаражу, к бане часто выполняют в земле. Такой способ позволяет исключить случайные обрывы электросети. Кабель потребуется дополнительно изолировать как от влаги в твердой трубе, так и от механических повреждений, вызванных движением грунта и ремонтными работами. Проводка в земле имеет длительный срок эксплуатации.

Подземная проводка должна быть отображена на плане, чтобы исключить случайное повреждение, разрыв во время хозяйственных работ по дому. Спустя годы схема постепенно забывается, поэтому точное место, где проложен кабель в земле необходимо отметить столбиком.

Подробнее о том как проложить кабель под землёй вы можете почитать в этой статье — https://samelectrik.ru/kak-pravilno-prolozhit-kabel-pod-zemlej-prakticheskie-sovety.html

Если он закопан глубоко, то плуг, фрезы и лопата до него не достанут, но в случае перепланировки участка, придется его искать в любом случае, чтобы перенести на новое место.

Глубина и ширина

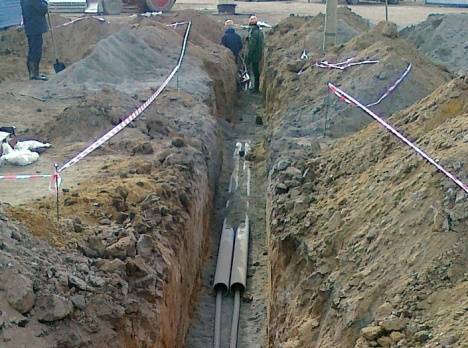

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

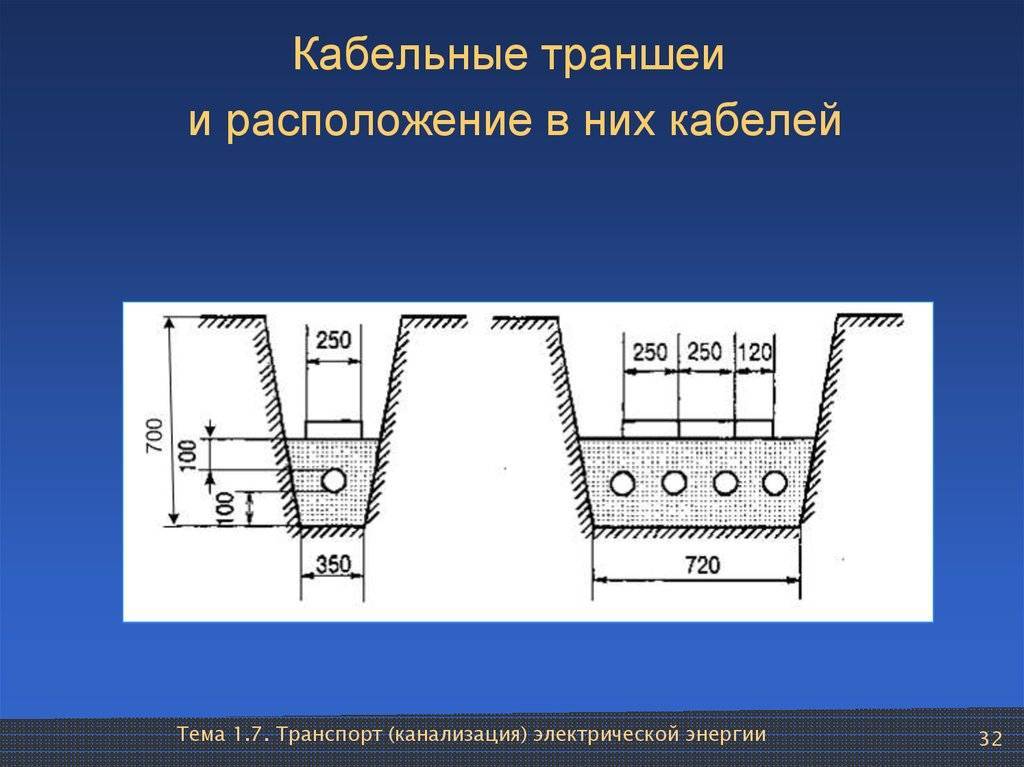

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели мощности. Все параметры указаны в таблице ниже:

Мощность	Показатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей	50 см
20-35 кВ	70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой	1 метр
От 110 кВ и более (маслонаполненные линии)	1,5 метра

НОРМЫ ПРОКЛАДКИ ЭЛЕКТРИЧЕСКОГО КАБЕЛЯ ПОД ЗЕМЛЕЙ

Требования, предъявляемые к строительству кабельных линий, изложены в Правилах Устройства Электроустановок. Для прокладки КЛ в земле подготавливаются специальные траншеи.

Прокладка кабеля в траншее осуществляется на подготовленную «подушку» — подсыпку слоя мелкой земли или песка, в которых не содержатся камни и другие включения. Таким же грунтом должна быть выполнена засыпка поверх уложенной КЛ.

Поверх засыпки из мягкого грунта по всей длине траншеи укладывается защитный слой, предотвращающий возможность механических повреждений. Для кабелей напряжением 35 кВ и выше, такой защитой служат ж/б плиты толщиной 50 мм и более.

Кабели более низкого напряжения допускается защищать сплошным слоем кирпича или глиняных плит. Не допускается применение для защиты КЛ силикатного кирпича, а также дырчатого или пустотелого.

Допускается не применять защиту из кирпича для КЛ напряжением 20 кВ и ниже в случае, если глубина их прокладки в траншее составляет 1 – 1,2 м. Это не относится к КЛ городских распределительных электросетей.

Кабели напряжением до 1 кВ оборудуются защитой от механических повреждений в виде слоя кирпича только в местах вероятного их повреждения. К таким местам относятся участки, подвергающиеся частым раскопкам.

При обустройстве КЛ до 20 кВ допускается вместо защитного слоя кирпича в траншее применять специальные сигнальные ленты из пластмассы, изготовленные в соответствии с действующими техническими требованиями.

Данное положение не распространяется на КЛ выше 1000В, которые осуществляют электропитание потребителей 1 категории, а также при прокладке в одной траншее более двух КЛ.

Применение сигнальных лент в траншеях вместо кирпича не допускается:

• в местах пересечения КЛ с трубопроводами инженерных коммуникаций (ближе 2 метров от пересечения в каждую сторону);
• ближе 2 метров от мест установки кабельных соединительных муфт на КЛ;
• ближе 5 метров к распределительным устройствам, к которым подходят КЛ.

Минимальная глубина закладки кабеля в траншею, нормируемая ПУЭ, составляет 0,7 метров для КЛ напряжением до 20 кВ. КЛ 35 кВ требует заглубления 1 м, маслонаполненные КЛ 110 – 220 кВ закладываются на глубину 1,5 м.

Если трасса КЛ 6 – 10 кВ проходит по пахотным землям, минимальная глубина закладки должна составлять 1 метр. При этом поверхность земли над КЛ может использоваться для посевов.

Трасса КЛ должна располагаться не ближе 0,6 м от фундаментов. При прокладке транзитных КЛ в подвалах зданий, следует руководствоваться нормами соответствующих СНиП Госстроя России.

Практика укладки кабеля

Расписали нормы, теперь читателям наверняка интересно, как методики реализуются практически. Глубина траншеи прокладки кабеля выдерживается частниками ориентировочно, инструментом послужит лопата. Предприятия используют тракторы, снабженные бороной (фрезой), бульдозеры (снятие широкого слоя). Кабель немного змеится, идет легкой волной. Помогает компенсировать температурные изменения по временам года. Стараются положить сразу большой отрез:

1. Вдоль трассы монтируется система роликов, повторяющая изгибы криворукого машиниста бульдозера.
2. Под шоссе, оврагами ведется горизонтальное бурение с выходом кабельного канала на ту сторону. Внутрь прокладываются трубы ПНД. Некоторые типы кабеля можно непосредственно кидать на дно (сетчатый экран).
3. Иногда используются бетонные блоки, служащие каналами.

Типовой проект показывает последовательность действий. Допустим, прокладка кабеля в траншее внутрь трубы ведется протяжкой троса лебедкой. Натяжение не превышает 30 Н/кв. мм алюминиевых и 50 Н/кв. мм медных жил. Берется сечение чистого металла, площадь оплетки отбрасывают. Оценивается длина протягиваемого лебедкой отрезка кабеля, вычисляются, согласно коэффициентам, силы трения, нагрузка. Типичные примеры цифр:

• Коэффициент трения при движении по роликам – 0,2-0,3
• При протягивании в бетонный короб – 0,4-0,6.
• При протаскивании внутрь ПНД трубы определяется методикой (снижая коэффициент, используют смазку, масло, воду). Колеблется в пределах 0,1 – 0,25.

Нагрузка трех сплетенных кабелей высчитывается соотношением, будто тянется один. Никто неспособен гарантировать, что длина элементов в точности одинакова. На практике и достичь сложно. Радиус скругления одиночного кабеля должен быть выше 15 диаметров внешней изоляции. Для трехжильных – 12. Недостаточно выучить типы траншей прокладки кабеля, прочитать ПУЭ. Потребуется изучить многие нормы, стандарты, правила, предписания.

Прокладка взаиморезервируемых кабелей траншеей по ПУЭ вроде не запрещается. Но вводная части говорит: линии в одном рукаве монтировать запрещено. При форс-мажорном случае может наступить одновременный выход из строя той и другой линии (расплавит дугой). Первопричина, по которой совместная укладка кабелей не приветствуется.

Заканчиваем обзор, надеемся, объяснили, как нужно пользоваться документами. Целиком случаи жизни советами не снабдишь. Примеры взяты практические, проекты реализованы, сданы в эксплуатацию. Слишком сильно лазейками пользоваться в законе не следует. Вдруг, изменятся!

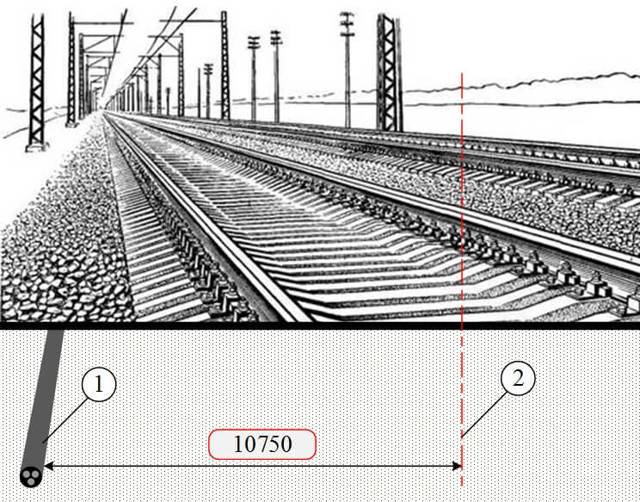

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

Что нужно знать при укладке

Кабель для уличного типа освещения, который будет размещен в земле, должен иметь надлежащий уровень защиты от потенциальных или случайных повреждений. Эти требования четко прописаны в регламентирующих документах, описанных выше.
В разработанном проекте должен быть указан тип и особенности прокладываемого кабеля. Если он будет сшит из полиэтилена, то для правильной его прокладки в траншее, провод должен находиться в специальной трубе.

Трубы на дне траншеи

Бывают ситуации, когда используется бронированный кабель (например, ВБбШВ). В таком случае укладка в трубы не происходит. Это делается только в тех местах, когда кабель будет проводиться под дорожным полотном (по требованиям СНиП и ГОСТа). У такого бронированного кабеля для газонной части глубина укладки должна быть как минимум 0,8 м. (наименьшая допустимая величина) от фиксирующей (реперной) отметки на земле. При размещении его под дорогой, глубина залегания составит уже не менее 1,25 м.
Укладка кабеля для уличного освещения происходит следующим образом:

• в траншею на дно насыпается слой песка в 15 см толщиной;
• далее песок обильно смачивается водой, что упростит и сделает более эффективной дальнейшую утрамбовку;
• для утрамбовки песка следует использовать специальные виброплиты;

Виброплиты для утрамбовки песка

• после этого следует провести электроизмерения кабеля, чтобы убедиться в отсутствии пробоин в изоляции;
• непосредственная прокладка начинается от ввода кабеля в сооружении или здании. Укладка провода, при наличии столбов освещения, начинается с последнего столба;
• далее кабель разматывается по всей длине подготовленной траншеи. При этом необходимо давать припуски для подводки провода в столбы освещения (если они будут устанавливаться);

Уложенный в траншею кабель

После того, как кабель был уложен по всей длине транши и подведен ко всем столбам, необходимо опять выполнить электроизмерения. Они помогут удостовериться в том, что в процессе укладки кабель питания не был поврежден ни на одном участке изоляции. Эти требования указаны в регламентирующей документации.
