Тёплый пол под линолеум

Техника безопасности

Это немаловажная часть. Нам уже известно, как правильно уложить теплый пол, остается рассмотреть главный вопрос – безопасность. Если пренебрежительно отнестись к ее требованиям, то в дальнейшем можно сильно сожалеть об этом не только вам, но и родственникам.

Как следует из статистических данных, большинство проблем можно было предотвратить элементарными действиями. Итак, требования безопасности, которые необходимо соблюдать:

терморегулятор устанавливается только тогда, как вы убеждены, что электричество отключено,
категорически запрещается включение отопительной системы без предварительной проверки надежности изолирования,
на терморегуляторе не рекомендуется устанавливать режим, превышающий тридцать градусов тепла,
нагревательные полоски внахлест не укладываются. Так можно создать предпосылку к перегреву, от которого вся система может выйти из строя.

Если вы решили самостоятельно уложить инфракрасную пленку под линолеум, воспользуйтесь полезными рекомендациями по выбору напольного покрытия и правилам монтажа отопительной системы. Действуя в соответствии с инструкциями, можно своими руками создать дополнительную систему обогрева, чтобы в зимний период чувствовать себя комфортно.

Выбор системы обогрева

Итак, системы обогрева полов можно условно поделить на водяные и электрические. В первом случае подогрев происходит за счет циркулирующей подогретой воды по трубам, уложенным в пирог пола. Обычно монтаж системы труб производится прямо во время заливки стяжки. Нагрев воды производится за счет котлов отопления, а также трубы теплого пола могут быть подключены к системе центрального отопления, но только в определенных ситуациях – если в доме есть система коммуникаций, предназначенная для подключения теплых полов.

Тёплый пол от центрального отопления

К сожалению, квартира – не место для водяных полов по нескольким причинам:

риск затопления помещений, расположенных ниже этажом;
в большей части случаев отсутствие возможности подключения к центральной системе отопления;
необходимость заливки стяжки, утяжеляющей вес перекрытий;
невозможность контроля температуры, если трубы подключены к центральной системе обогрева, а в этом случае линолеум может перегреться;
сложность монтажа.

Водяной теплый пол

Водяную систему лучше всего делать в частном доме. В этом случае есть возможность подключить ее к собственному котлу отопления, и риска затопить соседей нет. Да и без разрешения коммунальных служб в обычной квартире обустраивать такие полы запрещено.

Электрические системы нагревают полы, как не трудно догадаться, за счет электричества. Для их установки не требуется приобретения генераторов – можно подключиться к общей энергосети. Такие системы могут быть выполнены как в виде кабеля, проложенного внутри стяжки, так и в виде матов и пленок, которые монтируются непосредственно под напольное покрытие.

Виды электрического теплого пола

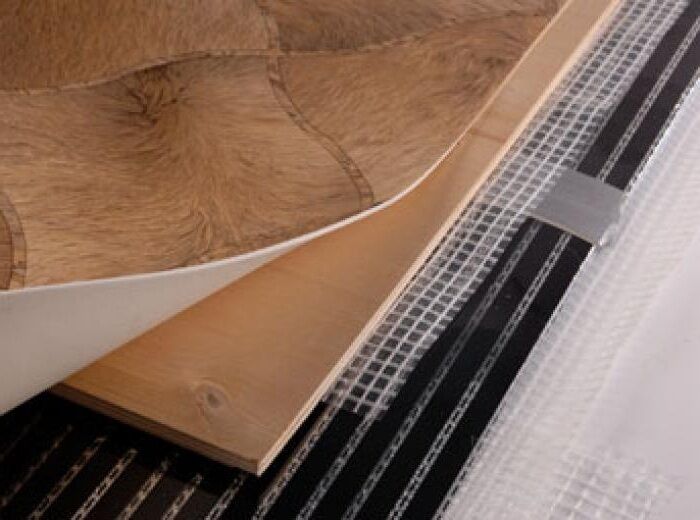

Пленочный инфракрасный пол

Идеальный вариант для обустройства системы подогрева пола в условиях деревянного пола и линолеума как финишного покрытия – это как раз инфракрасный пленочный пол. Он имеет немало достоинств:

возможность монтажа без обустройства новой стяжки;
отсутствие ЭМИ (электромагнитных излучений);
равномерное прогревание поверхности;
простота монтажа;
возможность укладки под некоторые виды линолеума;
отсутствие дополнительной нагрузки на перекрытие;
отсутствие необходимости производить демонтаж деревянного пола;
простота контроля температуры.

Монтаж и рекомендуемые напольные покрытия для разных типов теплого пола

Как выбрать линолеум для теплого пола: основные характеристики, на которые следует обратить внимание

Чтобы выбрать подходящее покрытие, которое будет служить долгие годы, необходимо разобраться со следующими характеристиками:

тип линолеума по составу,
предельный уровень нагрева,
класс износостойкости.

Типы покрытий

Существует два вида линолеума для теплого пола, отличающихся по составу:

Виниловый линолеум. В его состав входят ПВХ и специальные добавки для увеличения прочности и износостойкости. К этой категории относятся большинство недорогих покрытий. Но встречаются и премиальные модели винилового линолеума. Так что в плане дизайна данный вид отличается огромным разнообразием. И если покрытие имеет соответствующую маркировку, оно вполне подходит для теплого пола. Единственный минус — при первых включениях системы теплого пола виниловый линолеум может издавать неприятный запах. Но если строго соблюдать инструкции по эксплуатации системы и не превышать допустимый уровень нагрева, через пару недель запах исчезнет.
Натуральный линолеум. В составе данного типа покрытия в основном содержатся натуральные компоненты. Например, льняное масло, древесные смолы, пробковое дерево. Также в производстве натурального линолеума используются только природные красители. Этот тип покрытия часто выбирают для системы теплого пола, поскольку при его нагревании не возникает неприятного запаха, в отличие от других видов линолеума. Кроме того, натуральность изделия делает его полностью безопасным: ведь даже при нагреве оно не будет выделять токсичные вещества. Но у этого покрытия есть и значительный минус — по сравнению с другими видами линолеума он стоит значительно дороже.

При правильной установке и эксплуатации обо типа линолеума безопасны для здоровья человека

Предельная температура нагрева

У линолеума, подходящего для укладки на систему теплый пол, есть предельный уровень нагрева. Обычно он указывается рядом с маркировкой и составляет от 27 до 29 градусов. Этот параметр зависит от типа покрытия и бренда линолеума.

Рекомендуем отнестись к этой информации очень внимательно. Если превысить температуру допустимого нагрева, покрытие может не только деформироваться, но и начать выделять большое количество вредных веществ, которые могут быть опасны для вашего здоровья.

Поэтому выбирая теплый пол под линолеум, отдайте предпочтение качественной системе

Особое внимание уделите термостату. Нужно выбрать такой, который поможет максимально точно контролировать температуру нагрева теплого пола.

Класс износостойкости линолеума

Еще одна важная характеристика при выборе линолеума для теплого пола — класс износостойкости. Для использования в квартире или частном доме лучше отдать предпочтение бытовому покрытию (21-34 класс). Он достаточно толстый (до 4 мм) и его прочности хватает на долгое время использования в помещениях с разной проходимостью.

Другие виды линолеума — полукоммерческий и коммерческий имеют дополнительный слой для усиления прочности стоят значительно дороже. И их применение в жилых помещениях не всегда экономически оправдано.

Для квартир и частных домов, как правило, не используют полукоммерческий и коммерческий линолеум

Подбор материалов и инструментов

Чтобы установить своими руками тёплый электрический пол под линолеум, нужно правильно выбрать все материалы и инструменты. Это позволит сделать работу более качественно и с минимальными финансовыми затратами.

Главное в процессе подготовки — это купить линолеум. В зависимости от его вида будет строиться дальнейший план по укладке плёночного, водяного или любого другого пола. Для каждого конкретного случая подходит тот или иной вид материала. Все они обладают рядом характеристик, которые позволяют выбрать максимально подходящий вариант.

Виды линолеума:

На ПВХ-основе. Это один из наиболее дешёвых вариантов, который доступен даже самым небогатым владельцам квартир. Главный недостаток такого линолеума — запрет на нагрев выше 28 градусов. Из-за этого при укладке тёплого пола следует устанавливать ограничения по максимальному нагреву. Если пренебречь этим, то можно не только испортить покрытие пола, но и нанести вред здоровью жильцов.
Глифталевый. Своё название он получил благодаря покрытию специальным одноимённым лаком. Этот материал отвечает всем требованиям безопасности и идеально подходит для пол с подогревом в квартире. Главным недостатком считается высокая цена.
Резиновый. Это самый экономичный вариант, который применяется только для устилания полов в зданиях различных организаций и заведений. Для создания тёплых полов он подходит плохо, так как не отвечает всем требованиям качества.
Однослойный. Самый тонкий вид линолеума, который отличается низкой прочностью и дешевизной. Из-за этого он используется для тех мест, где нет большого людского потока. Под пол с обогревом используется крайне редко.
Утеплённый. Такой материал характеризуется низкими показателями теплопроводности. Он толстый и очень дорогой, поэтому практически не используется во время укладки тёплого пола.

Для монтажа тёплого пола понадобится:

Термоплёнка. Её количество выбирается исходя из размеров помещения.
Терморегулятор. Используется для настроек и контроля за режимами нагрева.
Теплоотражающий материал.
Полиэтиленовая плёнка.
Скотч.
Степлер.
Острые ножницы и монтажный нож.
Отвёртка.
Пассатижи.

Полезные советы

Необходимо следовать некоторым правилам, чтобы продлить срок эксплуатации теплого пола:

не допускать нагрев полов свыше 26-28 градусов;
лучше всего для фиксации линолеума использовать степлер;
полностью исключить вероятность наложения элементов термопленки;
в период проведения работ по укладке линолеума требуется выдерживать в помещении температуру не ниже + 18 градусов;
теплый пол должен быть дополнительным источником обогрева, но не основным.

Теплоотражающая подложка — Изолон

Чтобы не возникло проблем с тем, как сделать теплый пол под линолеум, необходимо четко ориентироваться на инструкцию от производителя. Также рекомендуется заранее изучить отзывы, рассказывающие, кто и как клал данное напольное покрытие. Эти действия помогут избежать ненужных ошибок.

Температурный режим

Важно понимать, что в любом случае линолеум нельзя класть на чрезмерно мощные системы. Так, рекомендуемый параметр мощности пола не должен превышать 150-180 Вт/м2

Только при таких условиях температура нагрева не превысит допустимых 27-28 градусов, а значит, линолеум не деформируется и не начнет выделять отравляющие вещества в воздух.

Какой линолеум можно укладывать на инфракрасный пленочный пол

Если пренебречь этими параметрами, то есть риск того, что:

линолеум поменяет цвет;
материал деформируется;
в воздух будет выделяться фенол;
произойдет расслоение покрытия.

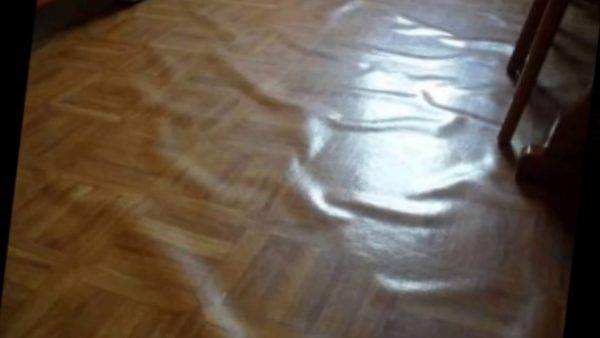

Деформация линолеума

Важно понимать, что при температуре в 27-28 градусов полы могут казаться несколько прохладными. Но сильнее нагревать линолеум нельзя

Если указанная температура пола не устраивает владельцев жилища, то следует отказаться от мысли использования линолеума как отделочного материала и выбрать какое-то другое покрытие.

Особенности деревянного основания

Идеальное основание для монтажа системы подогрева – это бетон. Он имеет оптимальные показатели теплопроводности и подходит для укладки теплых полов как нельзя лучше. К тому же он способен удерживать тепло, а значит, позволит и экономить энергию на нагреве.

Деревянный пол

Но в ряде случаев монтаж систем нагрева производится именно на деревянный пол. В такой ситуации можно отметить следующие плюсы:

не нужно обустраивать тяжелую цементную стяжку;
нет необходимости демонтажа старых полов при условии, что они ровные и находятся в хорошем состоянии;
можно снизить время, затраченное на произведение работ;
не нужно выжидать определенное время – полами можно пользоваться сразу;
дополнительные нагрузки на перекрытия исключаются;
пирог пола останется почти неизменным по высоте.

Деревянное основание имеет свои плюсы и минусы

Но даже при условии учета всех этих факторов нельзя не думать о том, что деревянный пол имеет худшую теплопроводность, чем бетонный. А значит, нагреваться он будет хуже. Притом далеко не каждую систему подогрева можно монтировать на деревянные полы, особенно если они достаточно старые и требуют ремонта. В последнем случае проще всего произвести их демонтаж и уложить подогрев непосредственно на бетон.

Деревянный пол — не лучший вариант для теплого пола

Подготовка поверхности

Перед тем как стелить пленочный теплый пол под линолеум, нужно выровнять поверхность. Дело в том, что ИК теплый пол изготавливается из пленки (отсюда и название) и потому очень чувствителен к неровностям.

Выровнять деревянный пол нетрудно. Для этих целей используется фанера толщиной от 6 мм. Материал укладывается плотно друг к другу, без зазоров и выступов краев. Другим вариантом станет использование ОСБ плит (по отзывам, этот вариант даже лучше). В отличие от фанеры, они более долговечны, кроме того, обладают антисептическим действием (препятствуют распространению грибка и плесени). Рекомендуется использовать плиты маркировки ОСБ-3, толщиной 8 мм. В случае, когда необходимо сделать поверхность по уровню, под листы материала можно подкладывать деревянный брус нужного размера.

Выравнивание бетонного основания более трудоемкий процесс. Хотя затраты труда можно снизить, если использовать смесь для жидкого пола. Состав имеет жидкую консистенцию, равномерно растекается по поверхности. Мастеру нужно лишь пройтись по слою игольчатым валиком, чтобы не образовывались воздушные мешки

Важно: электрический пол можно укладывать спустя 3 недели после окончания работ

Подключение системы

После того как электрические теплые полы под линолеум уложены необходимо подключить их к электросети:

На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так, чтобы до него не могли дотянуться дети.
К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем.

Выбор линолеума для укладки на теплый пол

Убедившись, что линолеум можно настилать на «теплый пол» осталось выбрать вид напольного покрытия. Здесь можно дать два совета: краткий и развернутый.

Краткий совет заключается в рекомендации покупать под «теплый пол» линолеум со специальной маркировкой: тремя стрелками и змейкой (см. фото). Наносится значок на обратную сторону материала.

Маркировка линолеума под теплый пол.

Но такой ответ не учитывает некоторые нюансы. Поэтому придется дать развернутый совет:

мармолеум. Можно укладывать на любую систему обогрева: водяную, кабельную, инфракрасную;
виниловый. Специальной маркировки не имеет. Это означает несовместимость напольного покрытия с теплым полом. Но здесь есть нюансы. Действительно, при температуре свыше +27oС линолеум из ПВХ вначале начинает выделять вредные вещества, а затем идет волнами и пузырями. Если брать водяную систему обогрева и электрическую кабельную, то они работают в режиме +25-28oС. Это означает, что укладывать на такие «теплые полы» винил нельзя. Но есть ведь еще инфракрасная пленка, которая производит обогрев помещения волновым способом. В этом случае напольное покрытие нагревается до +21-23oС, после чего терморегулятор отключает подачу электроэнергии. А это уже совместимость. При этом можно использовать линолеум с подложкой и без нее — гомогенный;
резиновый. Категорическое нет для укладки на системы отопления, размещенные в пироге пола;
глифталевый (алкидный). По своим эксплуатационным характеристикам идеально подходит под электрический «теплый пол»: кабельный и ИК. Для водяного отопления укладывать не рекомендуется из-за возможных скачков температуры свыше 35oС (у электроподогрева таких проблем нет);
коллоксилиновый (нитроцеллюлозный). Из-за легкой воспламеняемости на электрический «теплый пол» укладывать не рекомендуется. Температурные скачки держит хорошо. Поэтому хозяева на свой страх и риск могут уложить его на «теплый пол». Правда здесь есть еще одна проблема — эстетика хромает.

Линолеум для теплого пола

Толщина покрытия заметно влияет на качество теплопроводности, но, вместе с этим, тонкое покрытие плохо скрывает несовершенства пола, на котором лежит. Каждая имеющаяся неровность рано или поздно даст о себе знать, поэтому перед укладкой тонкий линолеум рекомендуется выдержать при комнатной температуре в течение суток. Если вы используете теплый пол под линолеум, то время выдержки следует увеличить. Линолеум размещается на полу (без закрепления), после чего включается система подогрева.

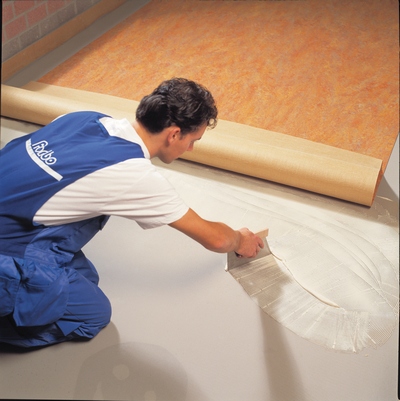

Закрепление линолеума с помощью мастики

Отдельно стоит поговорить о закреплении линолеума на полу. В таких случаях рекомендуется применение двустороннего скотча или клеевой мастики. При использовании полов с подогревом следует отдать мастике, так как она способна обеспечить более равномерное тепловое поле.

Выбирая линолеум для теплого пола, необходимо обратить внимание на некоторые моменты, которые являются обязательной чертой любого напольного покрытия хорошего качества. В качестве такого покрытия можно использовать многослойный поливинилхлоридный линолеум, который отлично сочетается практически со всеми видами теплых полов

Он обладает огромным количеством расцветок, может украсить интерьер любого помещения. Конечно, помимо достоинств у этого материала есть и недостатки, самым главным среди которых является отсутствие возможности использования его при слишком высоких температурах

В качестве такого покрытия можно использовать многослойный поливинилхлоридный линолеум, который отлично сочетается практически со всеми видами теплых полов. Он обладает огромным количеством расцветок, может украсить интерьер любого помещения. Конечно, помимо достоинств у этого материала есть и недостатки, самым главным среди которых является отсутствие возможности использования его при слишком высоких температурах.

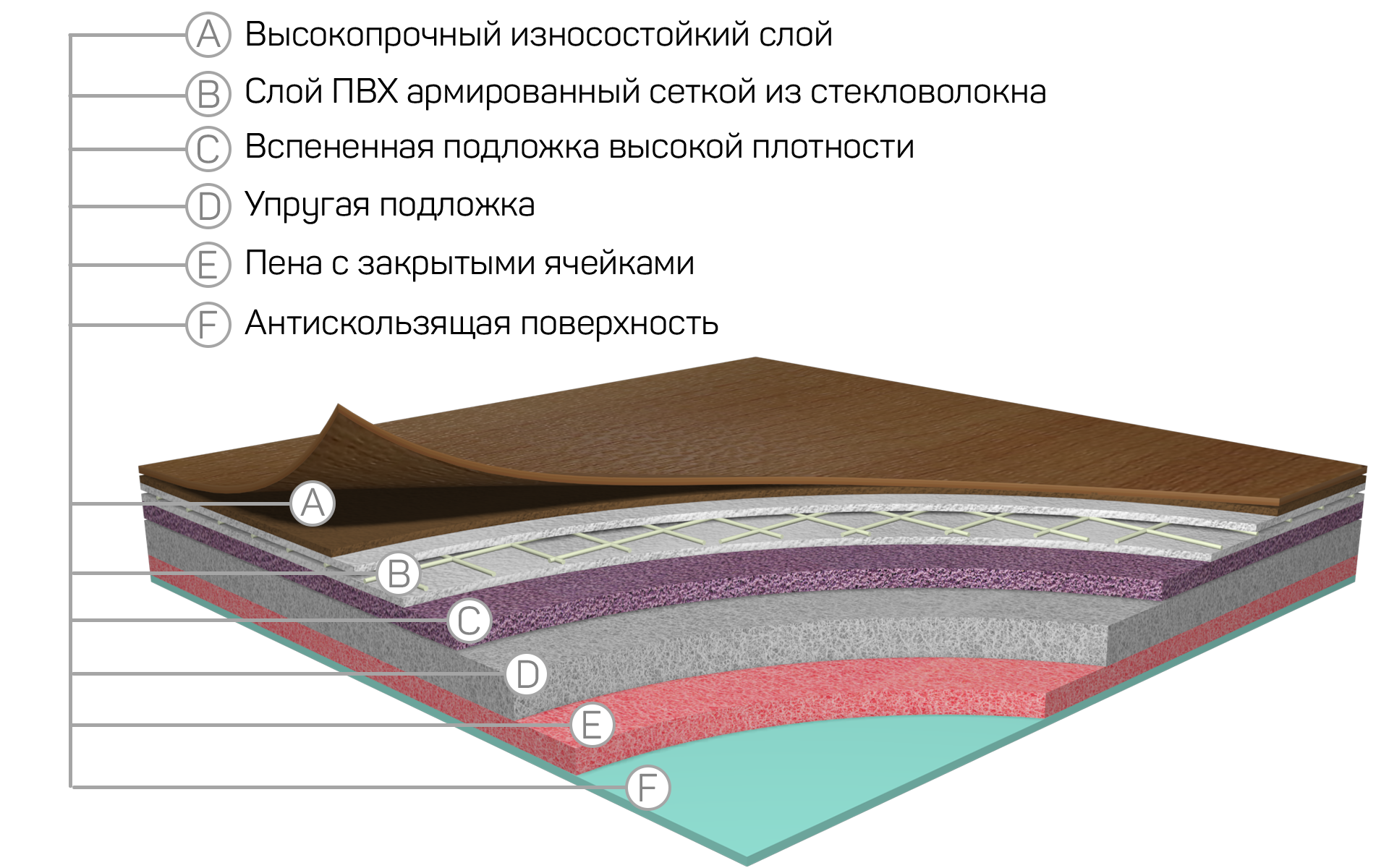

Толстый многослойный поливинилхлоридный линолеум

Самым популярным способом подогрева является теплый пол электрический под линолеум, который делится на кабельный и инфракрасный тип.

Кабельный и инфракрасный теплый пол под линолеум, отзывы о которых позволят более точно определиться с желаемым типом подогрева, с поставленной задачей справляются на самом высоком уровне. Однако здесь стоит отметить, что при сочетании их с линолеумом материалы следует подбирать крайне тщательно, так как они должны хорошо передавать тепло и быть устойчивы к воздействию высоких температур.

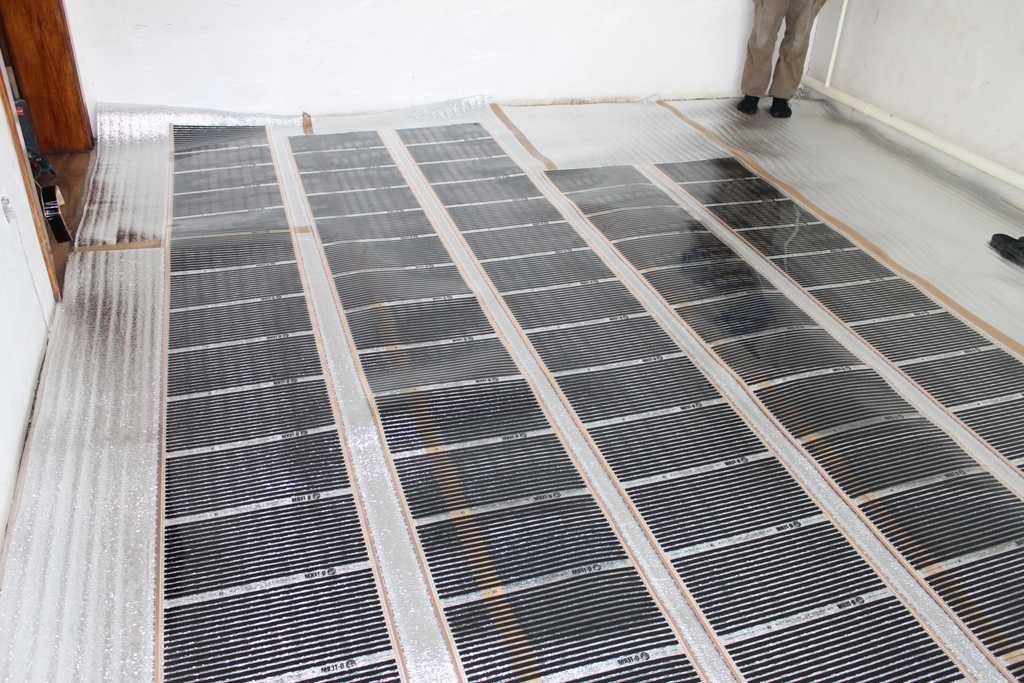

Теплый пленочный пол

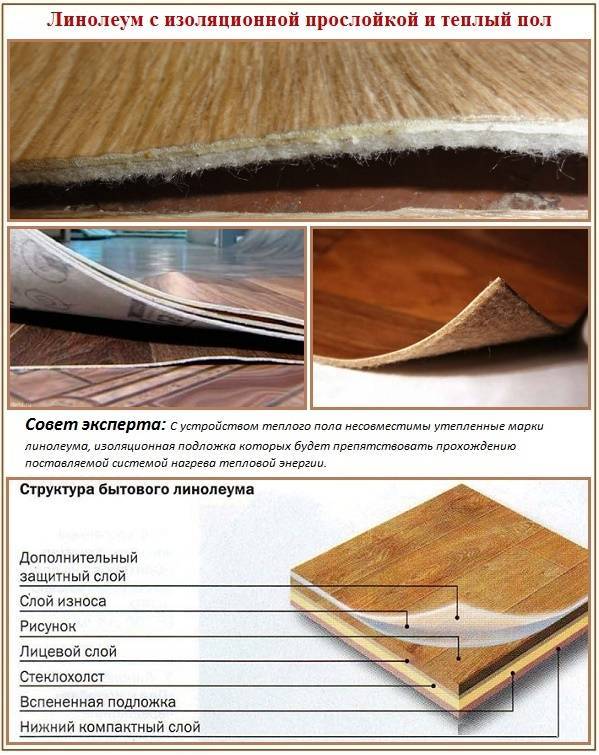

Линолеум с большой толщиной (с дополнительным теплоизоляционным слоем) может несколько снизить уровень отдачи с теплого пола. По этой причине использование такого линолеума не всегда эффективно. Идеальным вариантом станет применение теплого пола под линолеум, обладающим небольшой толщиной и высокими показателями сопротивляемости к механическому и химическому воздействию.

Инфракрасный теплый пол под линолеум полностью передает тепло через напольное покрытие, а также обеспечивает качественную ионизацию воздуха в помещении.

Требования к ИК обогреву

Чтобы совместить линолеум с обогревательной системой, при выборе последней нужно учесть следующие показатели:

Удельная мощность ИК пленки не должна превышать 150 Вт/м2 для помещений с отопительной системой

Если теплый пол будет единственным источником обогрева, то мощность его должна составлять 200-250 Вт/м2, но при этом важно подобрать линолеум, который способен выдерживать повышенные температуры.
Толщина покрытия не должна быть выше 1,5 см, иначе тепло не будет «доходить» до его поверхности и передаваться окружающим предметам, а значит, ИК пол будет работать «в холостую», а в помещении не станет теплее.
чтобы контролировать эффективность теплого пола, нужно установить два термодатчика – основной и запасной, а также следить за температурой нагрева воздуха.. В быту оптимальными ИК теплыми полами являются «полосатые» пленки, в которых нагревательные элементы располагаются в поперечных полосах, поверх которых находятся медные и серебряные армированные шины.

В быту оптимальными ИК теплыми полами являются «полосатые» пленки, в которых нагревательные элементы располагаются в поперечных полосах, поверх которых находятся медные и серебряные армированные шины.

Преимущества теплых полов

Можно ли стелить линолеум на систему теплых полов? Ответ — однозначно да! Главное учесть особенности этого покрытия и подобрать правильное оборудование. Об этом мы подробно расскажем в этой статье, дополняя инструкции фото и видео материалами.

Безвыходных ситуаций нет, особенно если изучить многочисленные отзывы. Теплый пол под линолеум можно сделать, используя электрическую систему обогрева в виде пленки. В чем ее преимущества?

Укладка на деревянное основание и на бетонный пол;
Простота монтажа;
Сравнительно низкое энергопотребление;
Возможность укладки под линолеум.

Следует учитывать, что не каждый вид линолеума подходит для использования на полах с обогревом. О том, как подобрать оптимальный вариант, расскажем ниже.

Советы профессионалов

Чтобы избежать ошибок и без проблем выполнить укладку тёплого пола под линолеум, необходимо учитывать советы профессионалов

Они включают в себя много нюансов, принимая во внимание которые, можно добиться желаемого результата при наименьших затратах

Опытные мастера советуют следующее:

Перед началом работ с полом нужно подготовить место для установки терморегулятора и проштробить в стене каналы для закладки провода.
Рядом с регулятором температуры обязательно необходимо установить сенсорный термодатчик

Для этого делается углубление в подложке, которое скроет устройство и обезопасит его от воздействия внешних факторов.
При укладке пола важно соблюдать соотношение максимальной длины к ширине полосы. Оптимальным вариантом будет использование метрового рулона длиной 450 сантиметров

Важно выполнить расчёт так, чтобы снизить количество стыков материала.
На противоположной стороне от места подключения устанавливается битумная изоляция. Все стыки соединяются при помощи скотча, с интервалом в несколько сантиметров друг с другом.
Не рекомендуется разрезать выбранный материал по чёрному напылению.
Подключение всей системы к электросети нужно выполнять последовательно. Для этой цели применяются специальные зажимы из меди, которые поставляются в комплекте с основными материалами.
Места пола, на которых будет стоять мебель или предметы интерьера, следует освобождать от отопления. Делается это для того, чтобы снизить ненужные потери и уберечь мебель от преждевременного износа.

https://youtube.com/watch?v=hrmfu2keVbg

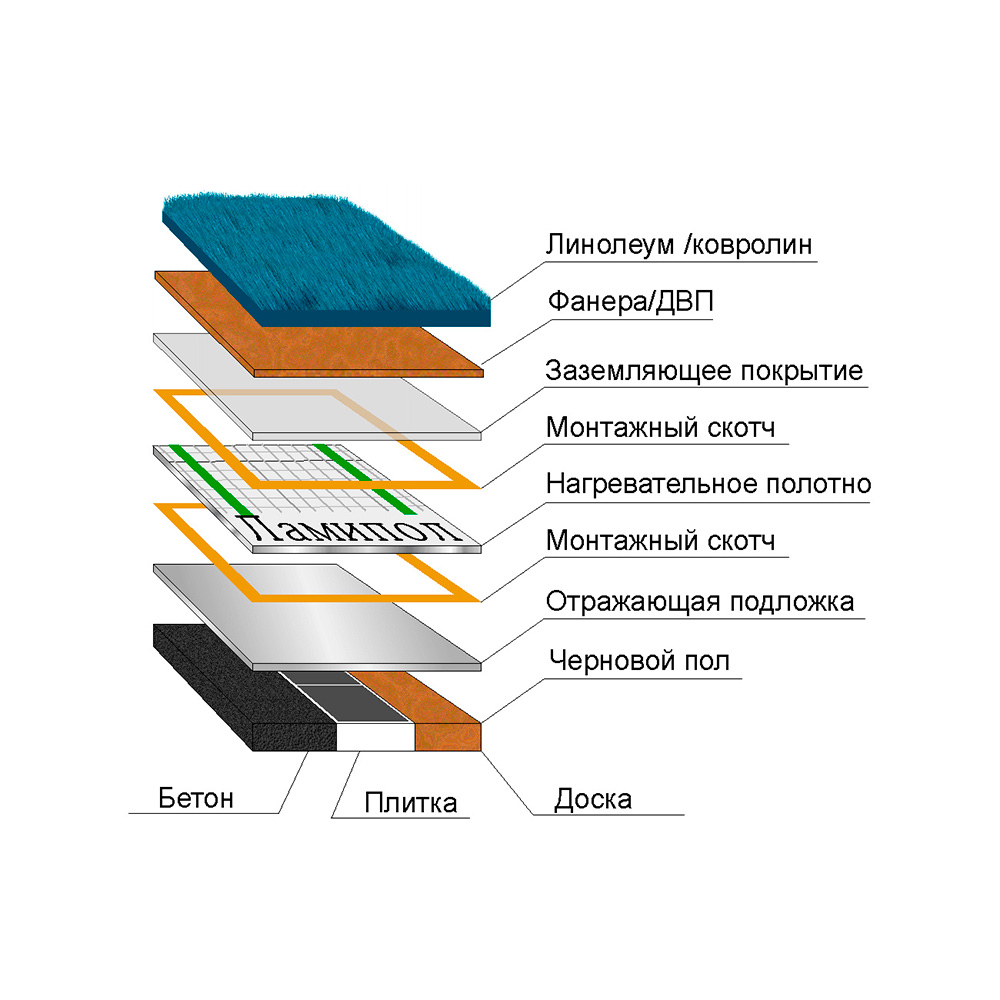

Технология укладки пленочного теплого пола

Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.

Для желающих выполнить работы своими руками, приведем технологию монтажа.

Монтаж

Пошаговый алгоритм выполнения монтажных работ следующий:

в соответствии с длиной помещения пленка режется в размер по обозначенным полосам

Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.

Пленка режется по отметке.

свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;

Изоляция освободившегося контакта.

пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;

К токоприводящей полосе подсоединяется клемма.

Лепестки обжимаются.

концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;

Провода подключаются к клемме.

оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;

Изоляция мест подключения электроэнергии.

Пленка поднимается, с обратной стороны заводится термодатчик.

Датчик крепится скотчем к пленке.

под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
пленка повторно крепится к фольге;
под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
спрятанные клеммы и провода проклеиваются металлизированным скотчем.

Подключение к электросети

Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.

Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.

Принципиальная схема подключения к сети, где:

красный провод — плюс;
голубой — минус;
зеленый — земля.

Подключение терморегулятора

Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.

Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.

Схема одностороннего подключения с пересечением проводов.

Двухсторонняя схема подключения.

Подготовка основания

Пленка с нагревательными элементами и с инфракрасным излучением очень тонкая, а потому весьма «чувствительна» к любым изъянам в основании. Поэтому необходимо:

снять старое покрытие;
очистить расположенный под ним черновой пол от грязи;
обезжирить его поверхность;
при необходимости выровнять черновое покрытие либо сухим способом с применением керамзита, либо наливным, используя бетонный раствор.

Основание, на которое будет укладываться пленка, должно быть идеально ровным. Если на нем будут даже незначительные перепады по высоте, сколы или «волны», теплый пол, толщина которого составляет всего 0,5 мм, будет испытывать повышенные нагрузки в этих местах, что быстро выведет его из строя.

После выравнивания чернового пола на него стелется теплоизоляция. Независимо от того, рулонный это материал или листовой, все его части должны быть подогнаны стык в стык и закреплены строительным скотчем. После этого проводится разметка пола и можно приступать к разрезанию и укладке пленки согласно заранее составленной схеме.

Техника безопасности

Выбор системы обогрева
