Укладка теплого пола на балконе своими руками

Советы для начинающего мастера

Начинающие строители смогут справиться с поставленными задачами по утеплению лоджии. Для этого рекомендовано соблюдать следующие советы опытных специалистов:

Начинать утеплять пол необходимо только после того как проведены работы со стенами. Это не только сэкономит материал, но и облегчит работу

Если стены остаются холодными, результат от теплого пола будет минимальным.
Используя утепление со стяжкой очень важно разровнять поверхность. Так как после высыхания бетона сложно будет устранить дефекты

Особенно часто неровность пола проявляется если сверху укладывается отделочный слой.
Для того, чтобы бетонное покрытие не трескалось, нужно раз в день смачивать поверхность водой.
Чтобы не появился неприятный звук, во время монтажа утепляющего слоя следует между стеной и полом оставлять небольшой зазор. Достаточно нескольких мм.
Используя опилки, необходимо как следует пропитать материал антисептиком, просушить и только после этого укладывать. Такие действия защищают утепляющий слой от гнили и вредителей.
Для суровых регионов рекомендовано использовать дополнительно воздушную прослойку между слоями утеплителя.
Щели заделывать можно герметиком или монтажной пеной. Не следует использовать гипсовую шпаклевку. Такой вид замазки боится влаги и может не справляться с поставленными задачами.

Если работы по монтажу теплоизоляционного слоя выполнены без ошибок, балкон или лоджия могут стать продолжением жилого помещения.

Используя систему теплый пол, необходимо подбирать утеплитель, который не боится высокой температуры и не будет деформироваться.

Теплые полы на балконе позволяют использовать помещение для различных целей в том числе и обустройства жилой комнаты. Для того, чтобы конечная работа была качественной, необходимо соблюдать все советы по монтажу. Очень часто простые ошибки могут привести к тому, что теплоизоляция не прослужит длительный период, и не будет справляться с поставленными задачами.

Типы систем электрического подогрева

Такие приборы имеют только один технический недостаток — относительно высокую мощность. Для достижения положительного эффекта на балконе необходимо обеспечить мощность не менее 200 Вт/м2. При большой площади балкона возникает заметная нагрузка на электропроводку, и в некоторых случаях электрические компоненты приходится заменять на более мощные. В настоящее время можно установить одну из следующих систем электрического отопления.

Тип обогрева
Краткое описание фактических эксплуатационных характеристик

Самая первая система, применяется много лет для создания теплых полов в помещениях различного назначения. По стоимости относится к бюджетному варианту, очень надежная и долговременная. Профессиональные теплотехники настоятельно рекомендуют для подогрева пола на балконе использовать именно такую систему

Она имеет очень важное преимущество – потребитель самостоятельно формирует контур с учетом площади и формы пола. Ограниченные размеры часто не позволяют рационально использовать более современные системы подогрева, остаются холодные участки или зоны с двойным подогревом

Обе ситуации крайне нежелательны. Недостаток – надо иметь начальные знания физики для расчета длины кабелей с учетом требуемой мощности.

Более современная разработка кабельного отопления. Теперь провода фиксируются в специальные маты, их можно сгибать, разрезать, создавать различные по виду и площади участки обогрева. Маты существенно упрощают и ускоряют процесс монтажа, их можно укладывать как на специально сделанное основание, так и на старые половые покрытия.

Самая современная система, сочетает в себе преимущества устаревших вариантов и инновационные достижения науки. Единственный недостаток – высокая стоимость. Проводниками тока служат прочные углеродистые полосы из карбоновой пасты. Они длительное время не изменяют параметров сопротивления, не перегреваются и не перегорают. Могут гнуться, полиэтиленовая запайка полностью герметична. Пленка может применяться под любые финишные половые покрытия.

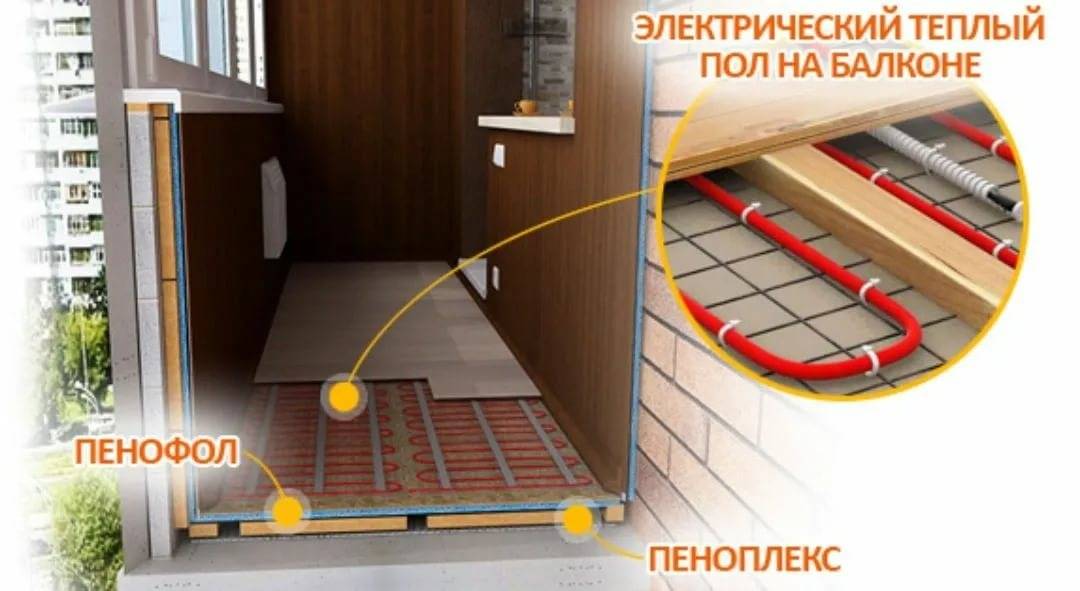

Напольное отопление состоит из нескольких слоев; сколько их, какие материалы использовать и по какой технологии устанавливать, определяет монтажник на месте после анализа фактических исходных данных.

Кабельные тёплые полы

Кабельные тёплые полы – имеют одинаковую мощность с матовыми (плёночными) тёплыми полами, но в разы дешевле. Поставляются комплектом и подключаются только через термостат (покупается отдельно). Сверху конструкция тёплого пола заливается бетонной стяжкой.

Комплект кабельного тёплого пола российского производства

Монтаж кабельного тёплого пола проходит в несколько этапов:

Подготовительный этап

Изготовление каналов для укладки питающих кабелей. Тщательная уборка мусора и пыли.

Не пытайтесь убрать строительную пыль веником или щёткой. Используете для этого пылесос.

После уборки пол грунтуется антисептическими растворами глубокого проникновения «в два прохода». На стены необходимо закрепить демпферную ленту выше предполагаемого верхнего уровня стяжки.

Демпферная лента на утеплённом пеноплексом балконе

Для балкона можно не покупать специальную ленту, а использовать подручный материал — остатки подложки под ламинат или разрезать на полоски рулонный утеплитель.

По углам ленту надо прорезать.

Монтажный этап

На пол обязательно укладывается алюминиевая фольга, поверх которой закрепляются монтажные планки для проводов (чёрный – монтажный провод, красный или зелёный – нагревательный).

Не используйте рулонные утеплители с отражающей поверхностью для изготовления стяжек тёплых полов. Только алюминиевая фольга.

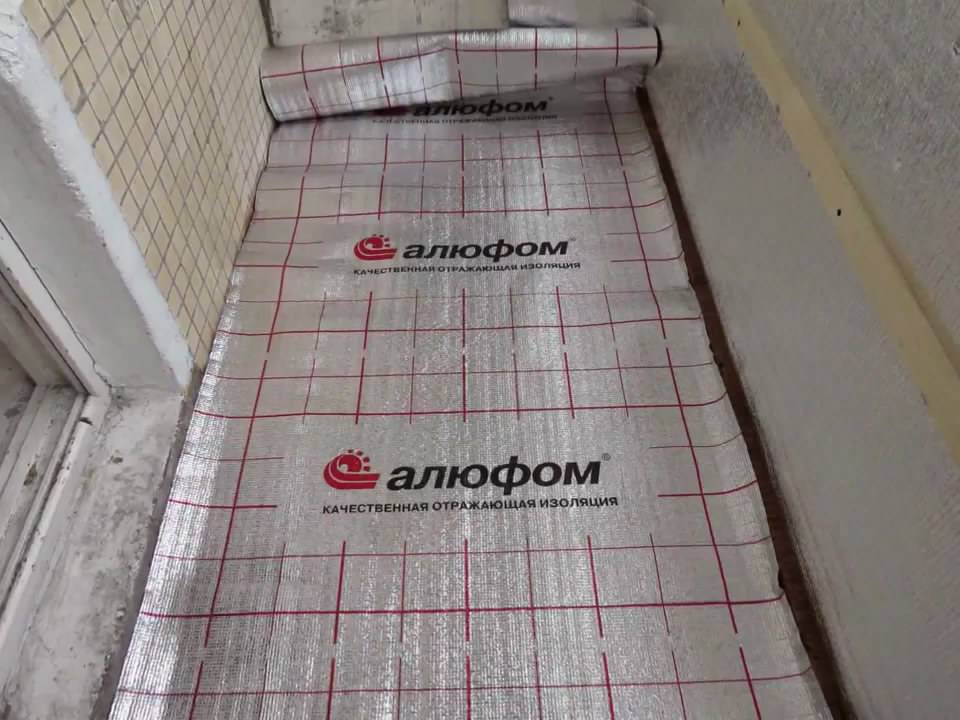

Качественная алюминиевая фольга – подложка под кабельный или инфракрасный тёплый пол

Нагревательный кабель можно монтировать и на металлическую штукатурную сетку без предварительной стяжки. Вместо неё можно уложить слой экструзивного полипропилена в качестве утеплителя.

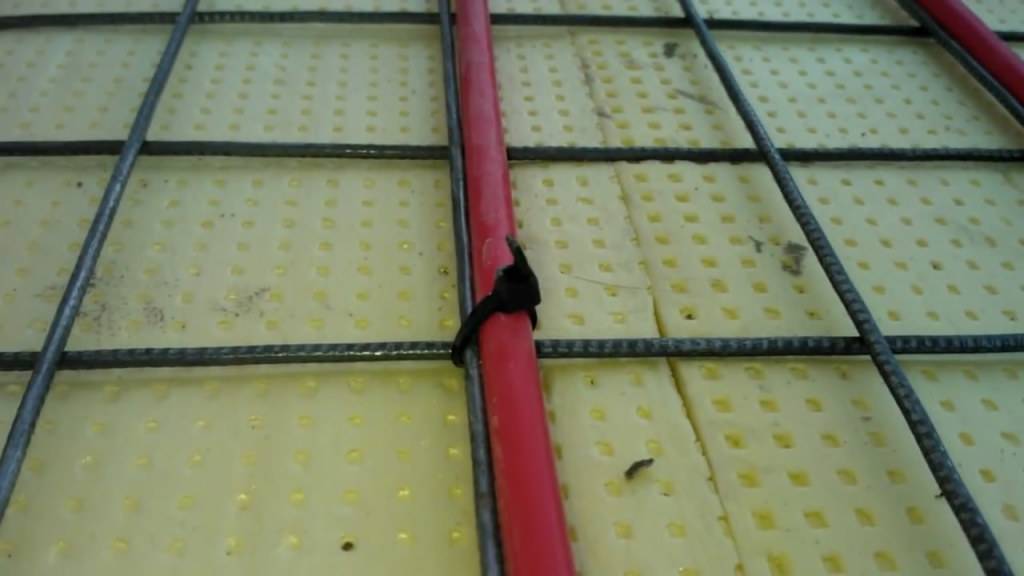

Экструзивный полипропилен в качестве утеплителя со штукатурной сеткой и греющим кабелем

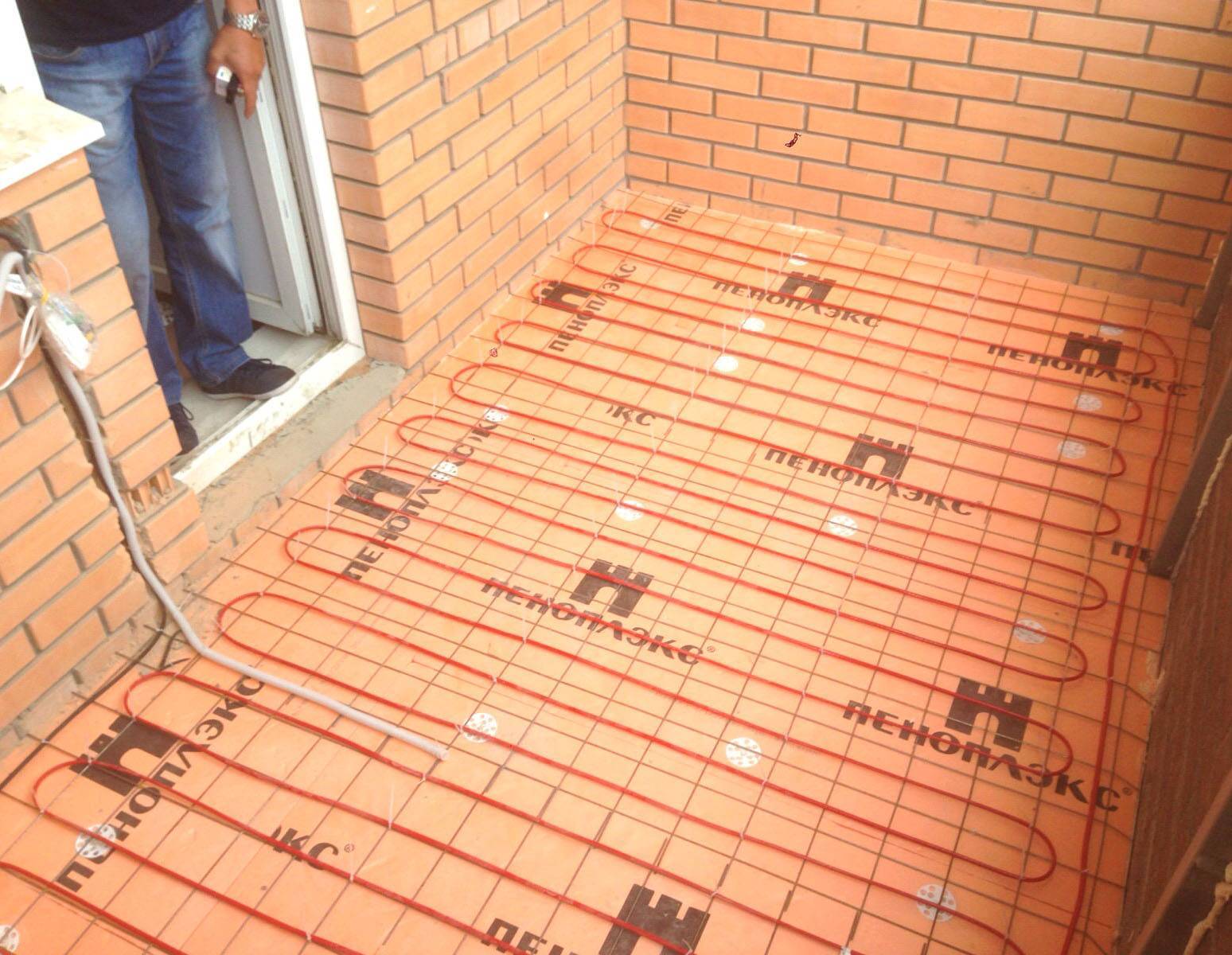

Между витками нагревательного кабеля должно быть расстояние не менее 80 мм. До стены кабель не должен доходить минимум 50 мм. Датчик температуры монтируем строго по инструкции.

Датчик температуры оденьте в защитную гофрированную трубку и разместите как можно ближе к центру конструкции.

Правильно размещённый тепловой датчик кабельного тёплого пола

Электрические тёплые полы требуют заливки бетона, а значит, на балконную плиту увеличивается нагрузка. Такие конструкции более приемлемы на лоджии, где плита дополнительно закреплена на боковых панелях.

Завершающий этап

На этом этапе производится заливка бетонной стяжки. Для нормального нагрева тёплого пола посредством кабелей, толщина стяжки должна быть не менее 40 и не более 70 мм.

Для изготовления стяжки тёплого пола лучше использовать специальные высоко теплопроводящие бетонные смеси.

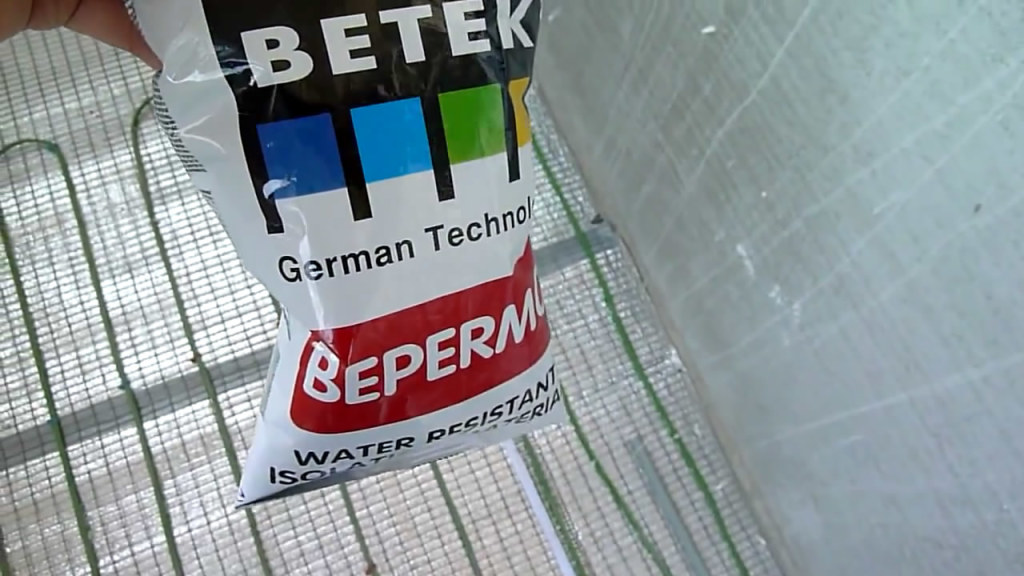

Термический пластификатор для чистовой бетонной стяжки кабельного тёплого пола

В раствор бетонной стяжки необходимо добавлять термический пластификатор (350гр/50 кг цемента). Сделать стяжку на выносных конструкциях проще, чем в больших помещениях.

С этим заданием справится даже начинающий строитель. Стоит помнить, что полноценно эту конструкцию можно эксплуатировать после 28 дней от момента заливки бетона.

Готовая стяжка тёплого пола

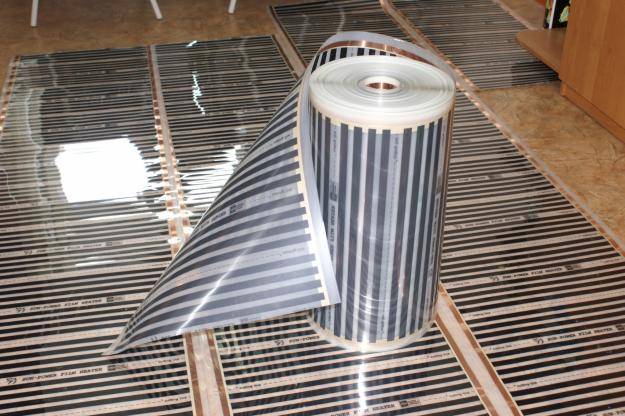

Инфракрасная пленка для отопления

Принцип работы ИК-пленки основан на генерации длинноволновых ИК-лучей. Само устройство имеет вид полотна, покрытого с двух сторон пленкой из полиэстера. Оно отличается гибкостью, благодаря чему легко монтируется на любом участке пола.

Для внедрения не требуется заливка цементной стяжки или устройство клеевой основы, пленку можно легко установить и демонтировать.Слои пленки состоят из карбона и медных шин, благодаря которым достигается теплоотдача в 100%. ИК-пленка эффективно функционирует при низких температурах, широко используется для монтажа в пол лоджии

Пленка является своеобразным излучателем ИК-лучей, которые человек интерпретирует как тепло. Ее предельная температура нагрева — 50°С.

Любая ИК-пленка состоит из:

• греющего карбонового элемента, являющегося преобразователем электроэнергии в тепло;
• биметаллических шин, с помощью которых происходит поставка энергии к нагревательным элементам;
• двухслойной полимерной пленки, выполняющей функции защиты от механических повреждений.

Работает устройство от электрической сети 220-230 В.Закрепить пленку к полу можно с помощью степлера, клеевой основы или любым другим методом, в зависимости от типа покрытия, который будет устанавливаться (+)

Ток, проходя через компоненты системы, преобразуется в тепловую энергию, она передается окружающей обстановке, которая затем нагревает воздушную массу вокруг себя.

Виды инфракрасных пленок

Существует большое многообразие ИК-пленок, отличающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низко- и высокотемпературные модели. Также отличаются пленки по мощности, предельной температуре нагрева, толщиной, шириной, областями применения.

Монтаж сплошной карбоновой пленки, применяемой в качестве основной греющей системы обустроенной лоджии, довольно прост:

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно при воздействии высокой температуры необратимо деформируется.

Поэтому высокотемпературные модификации следует укладывать под керамическую плитку.

Если покрытие пола будет представлять собой паркетную доску, ламинированное покрытие, ковролин и др., то устанавливать нужно низкотемпературную систему, нагревающуюся до +27°С. Для покрытия в виде плиток, керамзита можно установить высокотемпературные модификации, генерирующие +45-+50°С

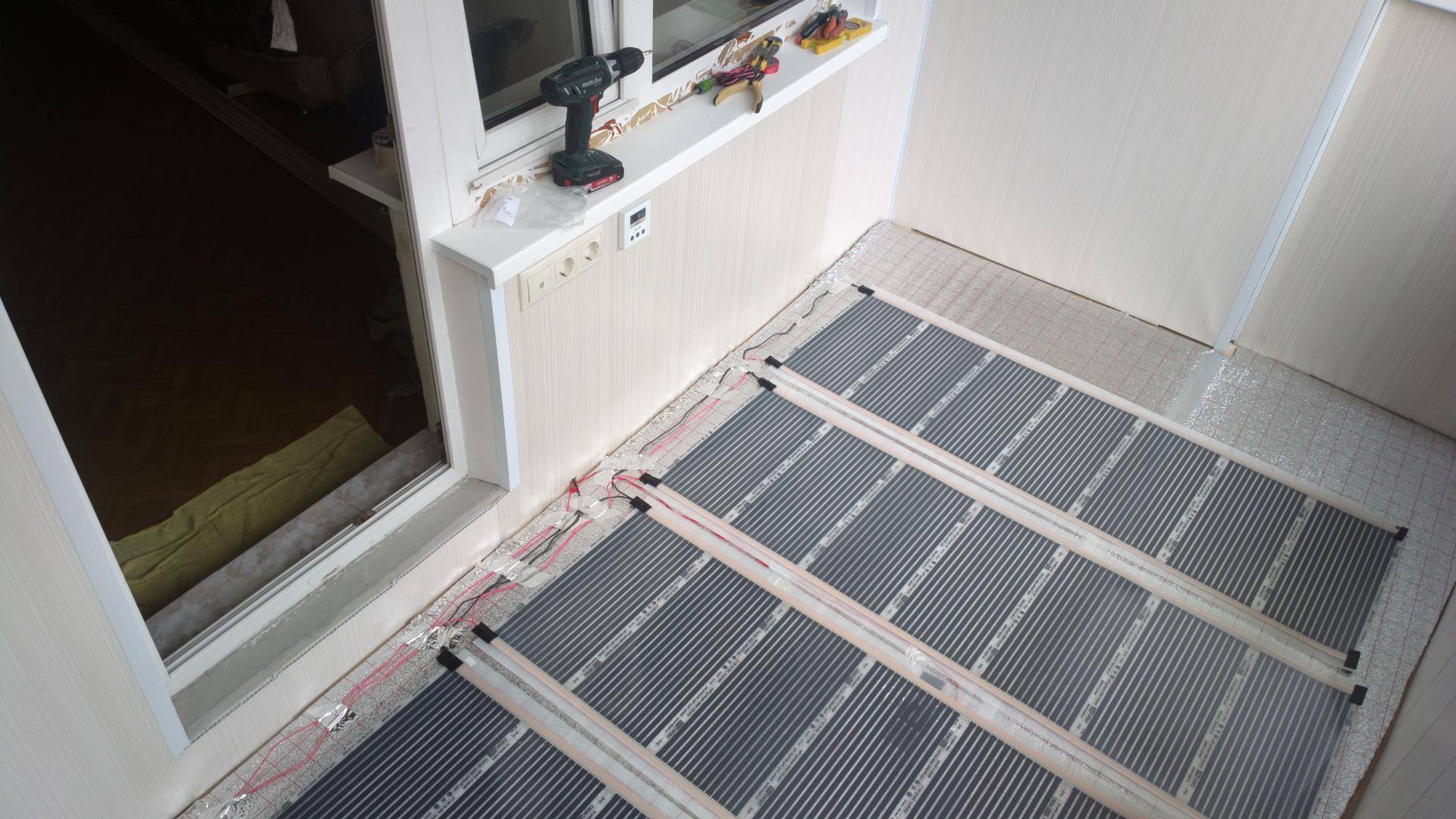

В лоджии можно установить теплую ИК-пленку как на полу, так и на стены и потолок. Дополнительно панели монтируют на обе стены под окнами, напротив окон. Такой метод обогрева получил название — система отопления ПЛЭН.

При выборе ИК-пленки важно ориентироваться на область ее применения

Веские преимущества ИК-пленки

Эксперты выделяют ряд достоинств ИК-пленки.

К числу главных преимуществ относят:

• экологическая безопасность — излучение считается полезным для здоровья;
• сохранение качественного состава воздуха — при работе устройства нагревается не воздух, а предметы интерьера, поэтому не происходит испарение кислорода, не меняется состав воздуха;
• отсутствие излучения электромагнитного типа;
• простота в монтаже, широкие возможности в настройке.

ИК-пленка отличается долговечностью, практически не выходит из строя и не требует ремонта.

Инфракрасные пленочные системы отлично служат на открытых площадках. Их активно используют в обустройстве балконов и лоджий. Веское преимущество ИК полов в том, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

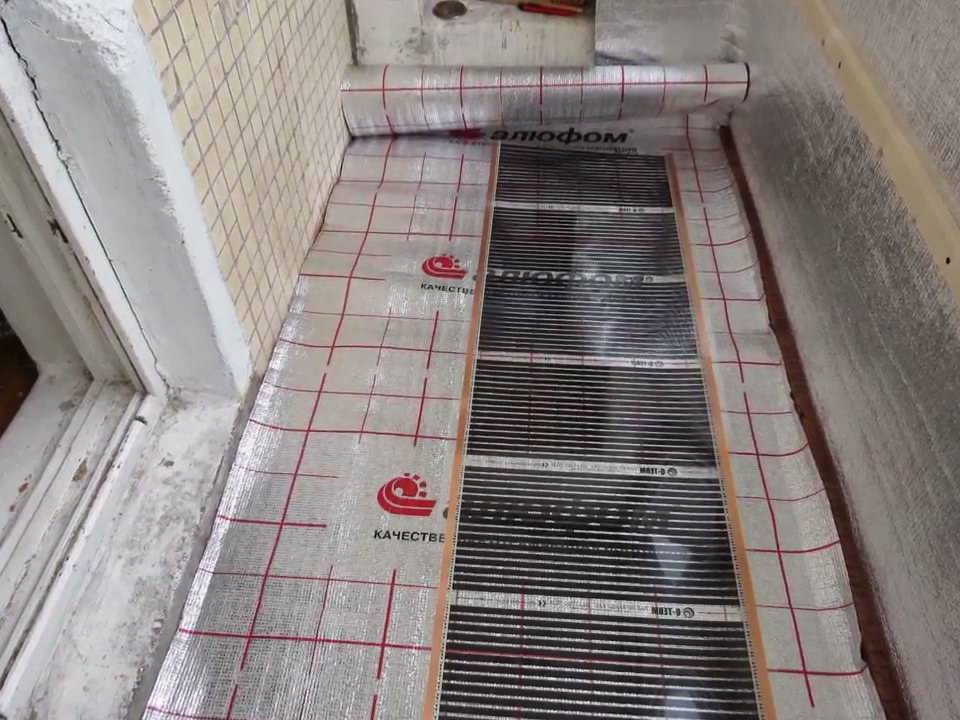

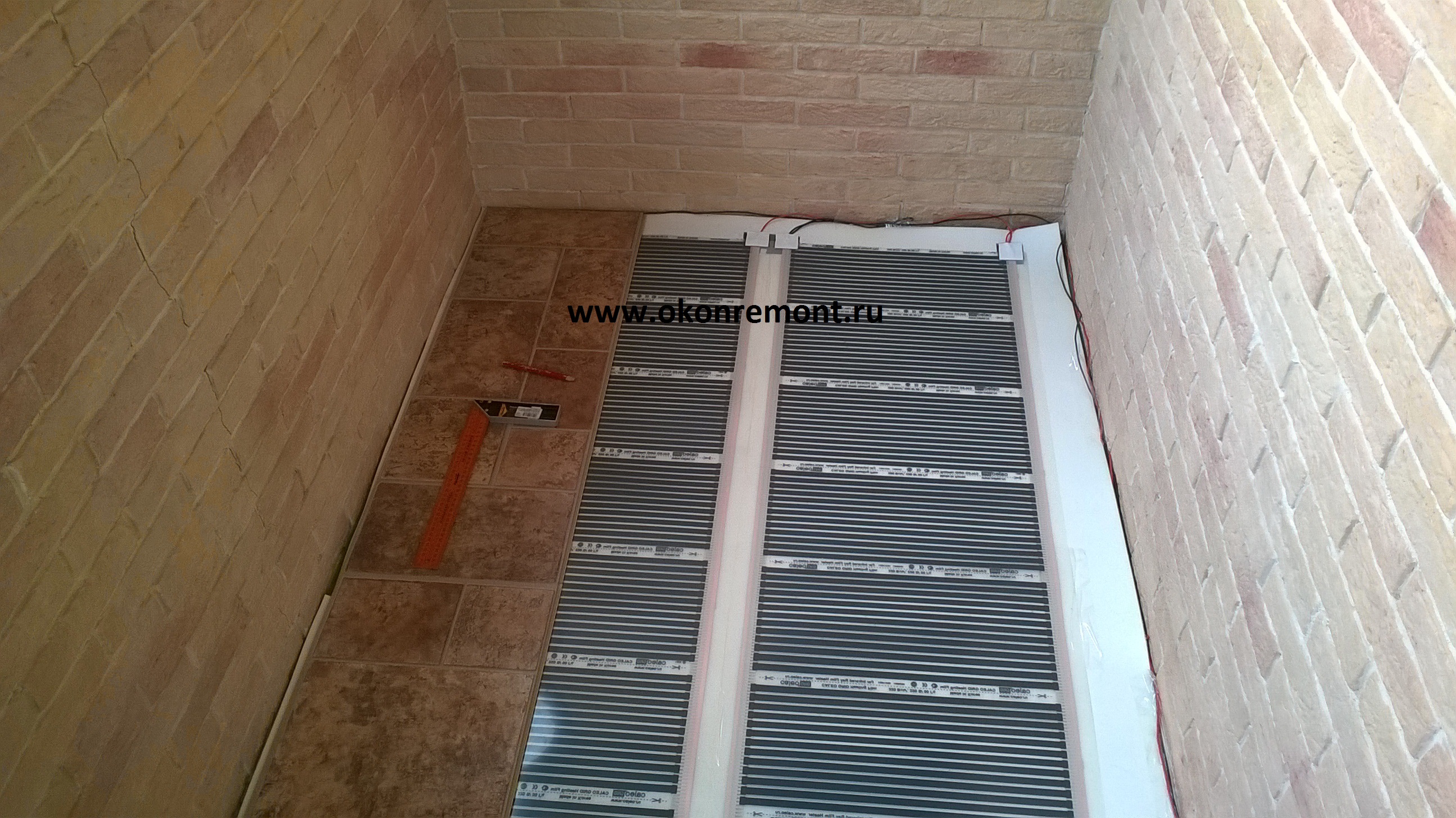

Процесс устройства ИК системы на полу балкона представит следующая галерея:

Если вы планируете выбрать для балкона именно ИК-пленку, то предлагаем ознакомиться с информацией по монтажу и подключению такого теплого пола:

1. Инфракрасный карбоновый теплый пол: принцип действия и правила укладки
2. Как сделать инфракрасный теплый пол своими руками: монтаж и подключение пленочного пола

Может ли инфракрасный тёплый пол обогреть балкон или лоджию?

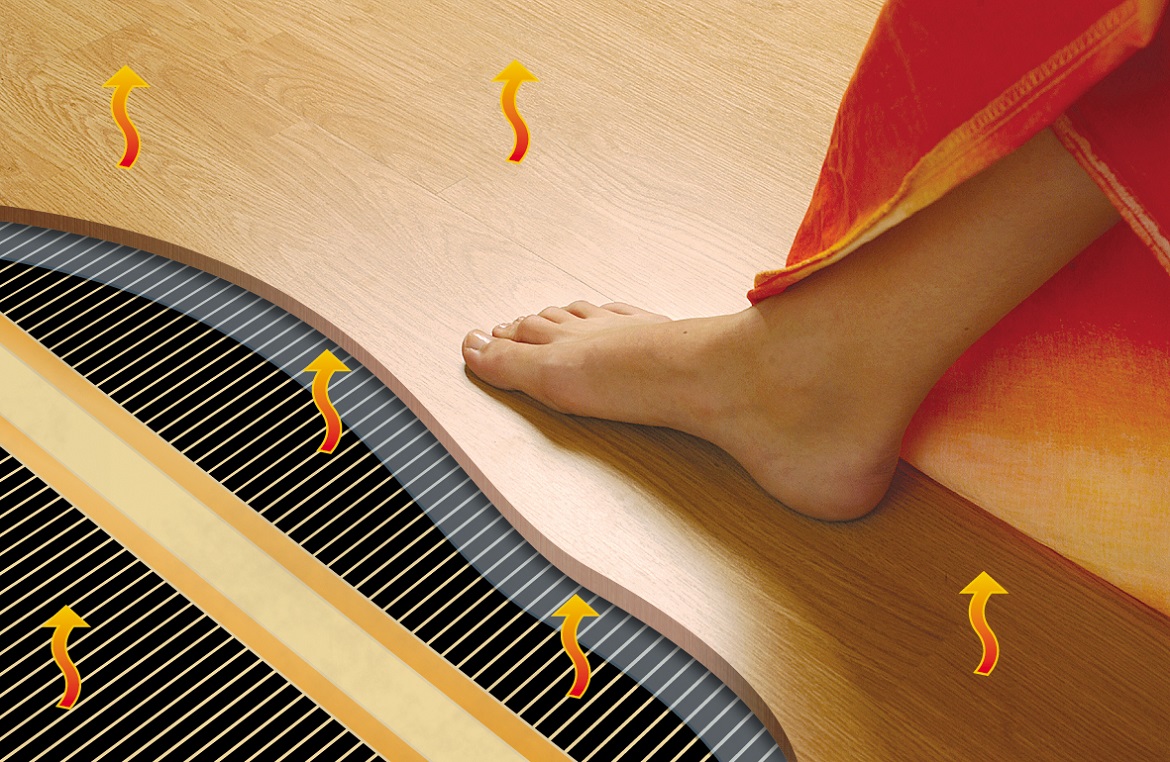

Плёночный инфракрасный тёплый пол является эффективной системой отопления, которую можно установить на лоджии или балконе. Основным отличием от водяного или электрического обогрева, является использование инфракрасного, а не теплового излучения, что позволяет эксплуатацию даже в открытых помещениях.

Как действует ИК отопление?

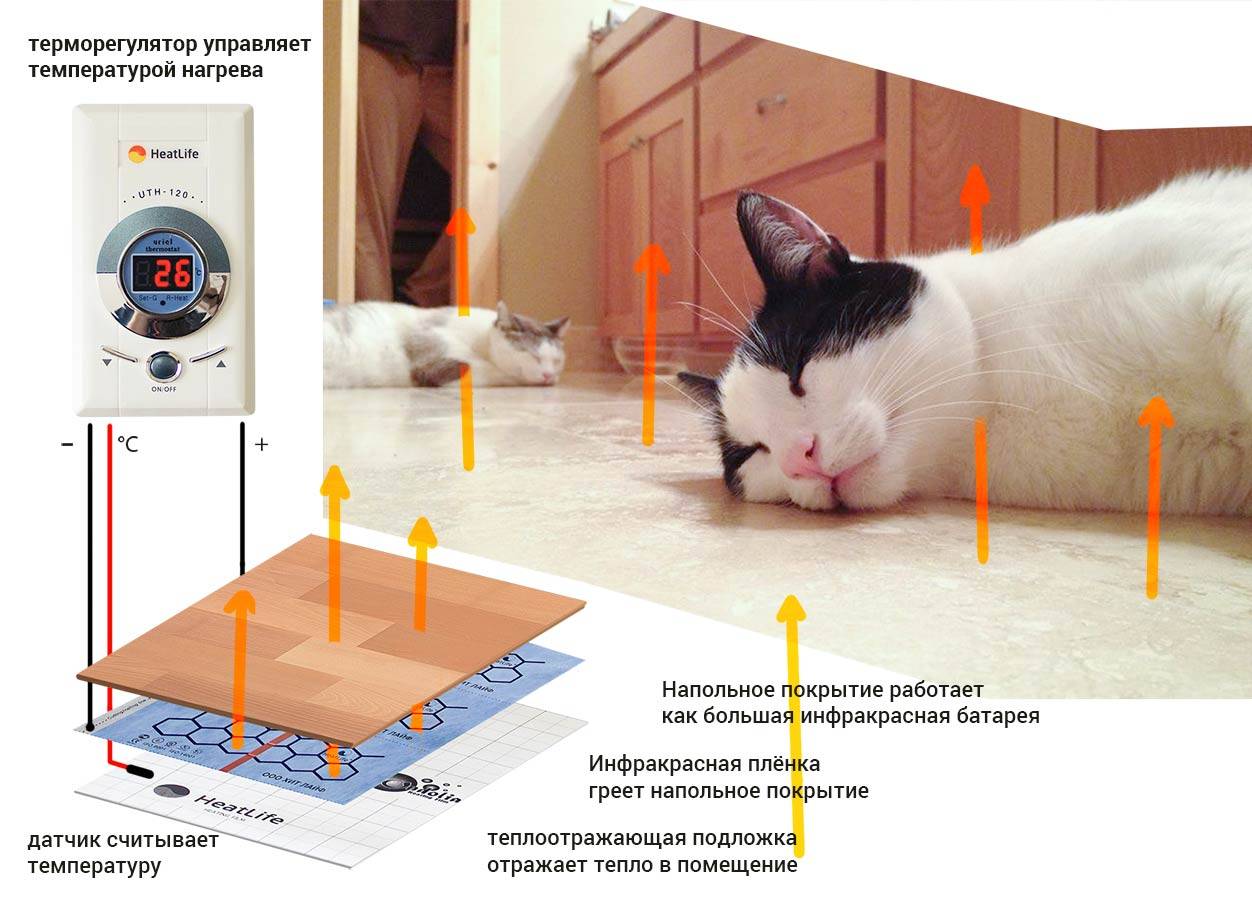

Принцип работы инфракрасного теплого полаПринцип работы ИК теплого пола

Несмотря на название, устройство инфракрасной системы отопления достаточно простое. Специальный теплопроводящий элемент запаян в высокопрочную пленку, которая усиливает и рассеивает лучи.

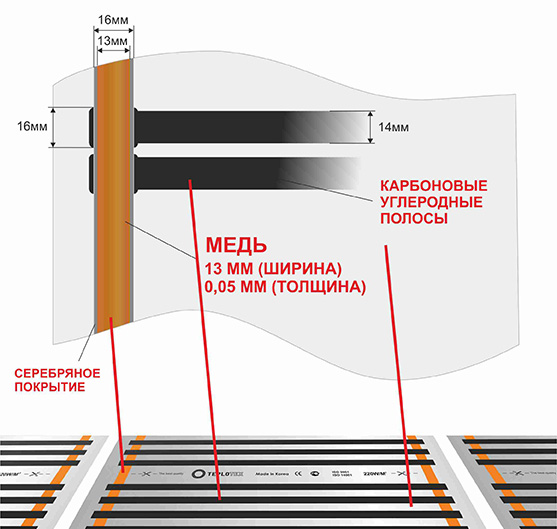

Устройство инфракрасной пленки

Подключение к электроснабжению осуществляет с помощью токопроводящей пластины, расположенной сбоку пленки. За счет уникального принципа работы, укладка плёночного тёплого пола на балконе является хорошей альтернативой традиционным системам отопления. Нагрев помещения происходит следующим образом: Инфракрасное излучение воздействует на любые твердые предметы, находящиеся в непосредственной близости: мебель, противоположные стены, люди и т.д. При достижении определенной температуры, предметы начинают отдавать избыток тепла, удаляющийся с поверхности методом конвекции.

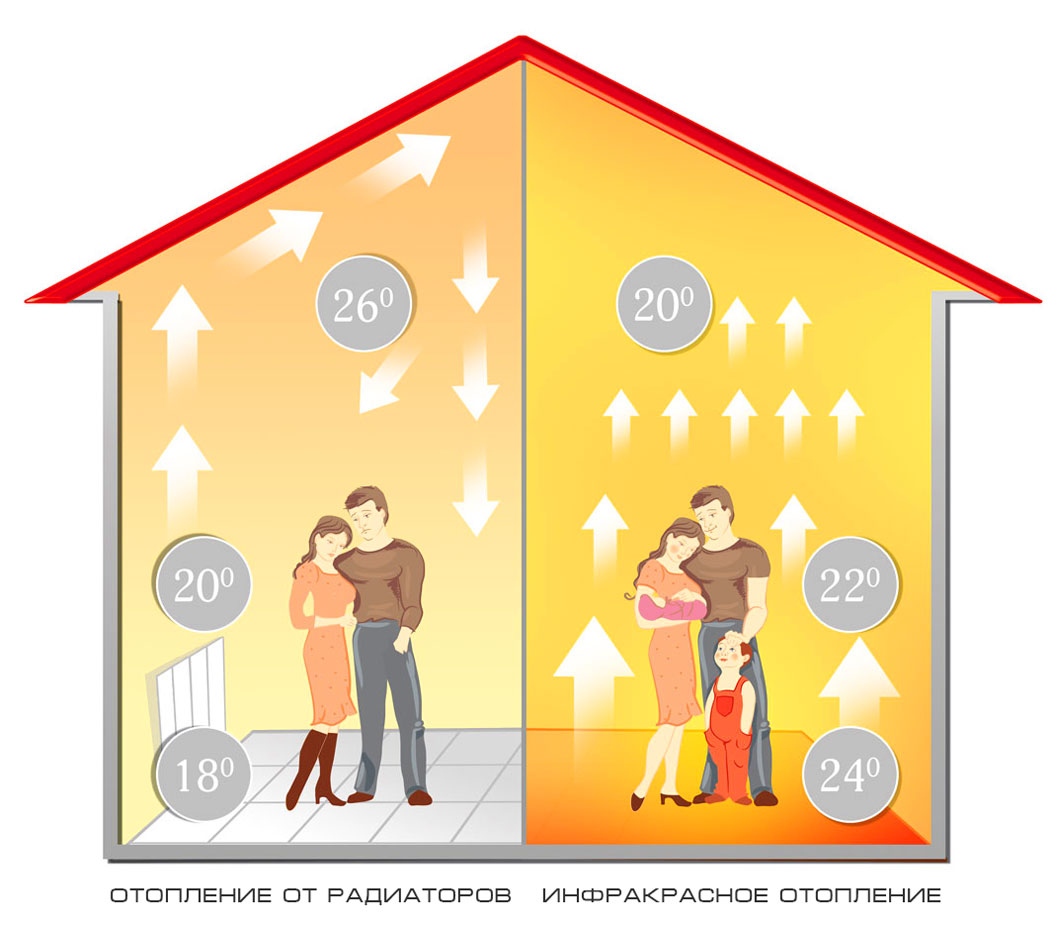

Конвекционное распределение тепла при обогреве теплым полом

Так как, для обогрева балкона нет необходимости в предварительном нагреве воздушных масс, человек, находящийся в помещении, чувствует тепло сразу после включения пленки. Практика показывает, что максимально комфортная температура для человека начинается с 19°С, но при необходимости можно увеличить режим до 25°С.

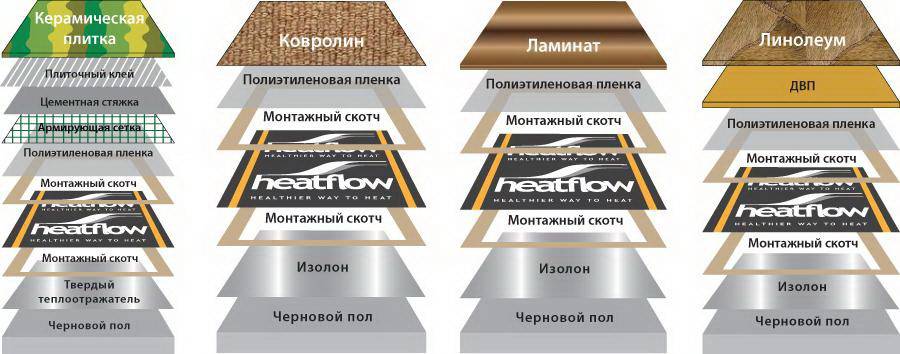

Под какие типы финишного покрытия можно положить инфракрасный теплый пол на балконе, лоджии?

Схема укладки инфракрасного теплого пола

Пленочное отопление пола

Можно решить вопрос обогрева небольшого помещения (такого как балкон) с помощью специальной пленки. Помимо очищенного бетонного слоя вам потребуется нижний слой изоляции — это может быть настил с лавсановым или полипропиленовым покрытием. Сам пленочный пол — цельное покрытие, которое нужно расстелить на полу параллельными полосами и скрепить по указанным швам. После проведения работ, система подключается к сети для проверки. Если работа выполнена правильно, можно делать внешнее покрытие. У этого способа очень хорошие отзывы, так как слой очень тонкий и позволяет оставить уровень пола практически на исходной высоте.

Утепление балконного пола

При функционировании тёплого пола, много тепла уходит через плиту основания. А если балкон у соседей снизу неотапливаемый, то эти потери существенно увеличатся. Поэтому, к утеплению балконной половой плиты надо подходить ответственно.

Технология и материал для теплоизоляции выбираются с учётом характеристик балкона и высоты потолка. В частных домах, где потолки высокие, а лоджии снизу удерживаются колоннами, вариантов много, подойдёт любой способ.

В квартирах же, при выборе материала приходится учитывать особенности конструкции, даже если это отражается на качестве отопления.

Утепление керамзитом

Для получения эффекта от утепления балконной плиты керамзитом, его слой должен быть не меньше 5 см, а лучше 20 см.

Керамзит является гигроскопичным материалом, при намокании его теплоизолирующие свойства теряются, а сохнет он долго. Бывает нескольких видов, в зависимости от размера фракций (от 5 до 20 мм) — песок или гравий. В качестве материала для теплоизоляции он используется давно, так как стоит не дорого, а по характеристикам практически не уступает современным утеплителям.

Чем крупнее фракции, тем тепло показатели керамзита выше, но зато степень усадки больше.

Пенопласт

Пенопласт — искусственный материал из полимеров, не боится влаги и не разрушается от внешних факторов.

Но так как он обладает меньшей плотностью, то теплоизоляционные качества у него ниже. Пенопласт менее прочный, поэтому для полов не рекомендован, хотя укладывается часто из-за невысокой цены.

Экструдированный пенополистирол

Экструдированный пенополистирол — твёрдый листовой изолятор, стандартная толщина 3 — 5 см. Плиты прочные, способны выдержать вес человека. По данному материалу легко устанавливать маячки, и производить монтаж нагревательного элемента.

Пеноплекс практически не уменьшает высоту потолков, однако стоит он значительно больше керамзита и пенопласта. Но так как, площадь балкона в среднем составляет 3 кв.м., то затраты будут не существенные, поэтому лучше использовать его.

Процесс утепления балконной плиты пенополистиролом не сложный, он схож с укладкой любого теплоизолятора, поэтому эту работы легко сделать самостоятельно:

выравнивается плита — большие выпуклости срезаются, а углубления более 3 мм заполняются цементным раствором;

• расстилается полиэтилен в качестве гидроизоляции;
• клеится демпферная лента по периметру балкона, её ширина 10 см — компенсирует температурные расширения;
• укладываются листы пенополистирола;

заливается армирующая бетонная стяжка слоем 5 см, для армирования применяется пластиковая сетка.

После высыхания стяжки можно переходить непосредственно к установке тёплого пола.

Эффективность

Монтировать теплый пол на лоджию рекомендуется только при понимании всех деталей. Иногда данный способ может оказаться слишком затратным, предварительно должны быть предусмотрены риски, проведены расчеты. Важным этапом считается также утепление стен и потолка, что поможет задержать теплый воздух. Несоблюдение данного условия может привести к тому, что монтаж теплого пола окажется бесполезным.

При монтаже конструкции на балконе должны учитываться следующие факторы:

• поддержание температуры на уровне 22-35 градусов;
• монтаж ПВХ-окон — поможет удержать тепло;
• периодическое прогревание пола — позволит сохранить комнатные растения;
• важным элементом системы считается регулятор, при помощи которого осуществляется управление температурой.

Кабельное отопление

Одним из наиболее популярных способов прогреть балкон является кабельное отопление, которое отлично подходит для обустройства пола в небольших помещениях.

Установленная под чистовой пол система занимает не очень много места, а снаружи остается только терморегулятор, за счет которого осуществляется контроль и управление работой теплого пола.

Распространенность кабельных теплых полов обусловлена рядом присущих такой конструкции достоинств:

1. Экономичность. Кабельный теплый пол отличается небольшим расходом электроэнергии.
2. Надежность. Все элементы конструкции тщательно защищаются. Нагревательные элементы закрыты изоляцией, а кабель сверху накрыт цементно-песчаной стяжкой и чистовым полом.
3. Простая регулировка работы теплого пола.
4. Длительный срок службы.

Разновидности теплых полов

Существуют различные типы конструкций теплых полов. Они различаются по способу генерирования и передачи тепловой энергии.

Водяной пол

Данный тип теплого пола считается вариантом отопления лоджии частного дома или загородного дома.

Конструкция системы напольного водяного отопления состоит из труб (уложенных в виде «улитки» или «змейки») с теплоносителем, котла, необходимых компонентов и автоматики. Так называемый «пирог» пола с водяным отоплением: основание (подложка, бетонная плита), гидроизоляция, теплоизолятор, трубы, цементная стяжка, напольное покрытие. Правильно установленная и сформированная система служит вечно.

При условии, что система отопления на балконе интегрирована в систему подогрева горячей воды в квартире, напольное отопление можно признать экономичным и эффективным способом доставки тепла. Недостатком такого подключения является невозможность автономного использования в более холодные периоды, когда система дома не работает. Другим недостатком является сложность поиска и устранения возможных утечек.

Электрический

В этой конструкции нагревается одно- или двужильный проводник. Электрический пол имеет следующие преимущества

• Универсальность. Возможность использования в квартирах, домах, офисах, в любых комнатах, а также на лоджиях и балконах.
• Монтируется под всеми видами напольного покрытия. Монтаж не отличается сложностью.
• Комплект оборудования дешевле, чем для водяной системы.
• Не требует эксплуатационного обслуживания.
• Простая и плавная регулировка рабочей температуры.

Недостатки:

• Нагрузка на балконную плиту от материала стяжки.
• Продолжительность монтажа.
• Требуется предварительная замена кабеля подводящей электропроводки (стандартный не рассчитан на необходимую для работы нагрузку).
• При повреждении кабеля потребуется сложный ремонт.

Пленочный

В основе этой системы лежит электрическая нагревательная спираль на основе карбона. Карбоновая паста, заключенная в полиэфирную пленку, при подключении к электросети производит инфракрасное излучение. Очевидные преимущества мембранного пола:

• В помещении нагреваются предметы, а не воздух.
• Отсутствует электромагнитное излучение.
• Безопасность и экологичность системы.
• Быстрый и простой монтаж. Выполнения стяжки при этом не требуется.
• Наличие удобных пользователю размеров рулона и пленочного материала необходимой мощности.
• Гарантия безотказной работы от производителей до 20 лет.
• Поломка одного элемента не влияет на работоспособность системы и не требует обязательного ремонта.

Недостатки мембранного пола:

• Монтаж выполняют только на открытых участках пола, что делает невозможным перестановку мебели в перспективе.
• Высокая себестоимость.
• Опасность короткого замыкания в случае попадания жидкости на рулонный материал.

Установка теплого водяного пола

Монтаж водяного теплого пола своими руками происходит в следующей последовательности:

• После полного затвердения выравнивающей бетонной стяжки для теплого водяного пола на ее поверхность необходимо уложить гидроизоляционный слой. Кромки данного слоя должны выступать над уровнем стяжки на 10 см. Для выполнения этого этапа полиэтиленовая пленка станет отличным вариантом, но можно использовать и другие гидроизоляционные материалы.
• Далее осуществляется укладка теплоизоляционного слоя. Самым низким коэффициентом теплопроводности обладает пеноплекс. Поэтому для балкона лучше использовать именно этот материал.
• Следующим этапом станет приклеивание вдоль стен по всему периметру балкона демпферной ленты. В ее функции входит компенсация температурного расширения бетонной стяжки во время нагрева теплого пола.
• Затем размещается армирующая сетка, необходимая для предотвращения смещения металлопластиковых или полипропиленовых труб. Для этого разложенная в определенном порядке арматура скрепляется проволокой.

• На армирующей сетке размещаются трубы теплоносителя. Гибкие трубы фиксируются (не затягиваются) хомутами. Расстояние между хомутами должно быть около метра, между трубами — минимум 10 см, максимум 30 см. Трубы начинают укладывать от места расположения коллектора.

• Далее в отведенное место устанавливается коллектор. Концы труб, подходящих к коллектору, одеваются в гофру. Вся система подключается к водяному коллектору.
• Обязательным этапом является проверка в течение суток работы системы отопления под давлением воды 3-5 бар. Данный контроль необходим для выявления возможных протечек.
• По окончании суток система отключается, и заполненные водой трубы заливаются бетонной смесью, уровень которой должен возвышаться над трубами на 3 см.
• Последний этап включает в себя укладку финишного напольного покрытия. Часто устанавливают водяной теплый пол под ламинат или плитку.

Как можно использовать обогреваемый балкон

В жизни очень многим обитателям квартир многоэтажек не хватает свободного места, в то время как на балконе хранится множество вещей. Кое-кто уже догадался задействовать эту территорию с большей пользой.

Для чего же можно применить это пространство, чтобы в квартире стало жить уютнее и просторнее? Цель использования лоджии может быть такой:

• обустройство кабинета
• разбивка маленького зимнего сада с цветами в горшках
• для установки тренажеров
• оборудование небольшой гостиной для приема друзей
• под мастерскую
• создание веранды для семейных чаепитий

Можно придумать и другое предназначение этой полезной площади, немного пофантазировав вместе с семьей. При этом время и затраты на переоборудование не потребуют больших средств, а полученные результаты превзойдут все ваши ожидания.

Пол

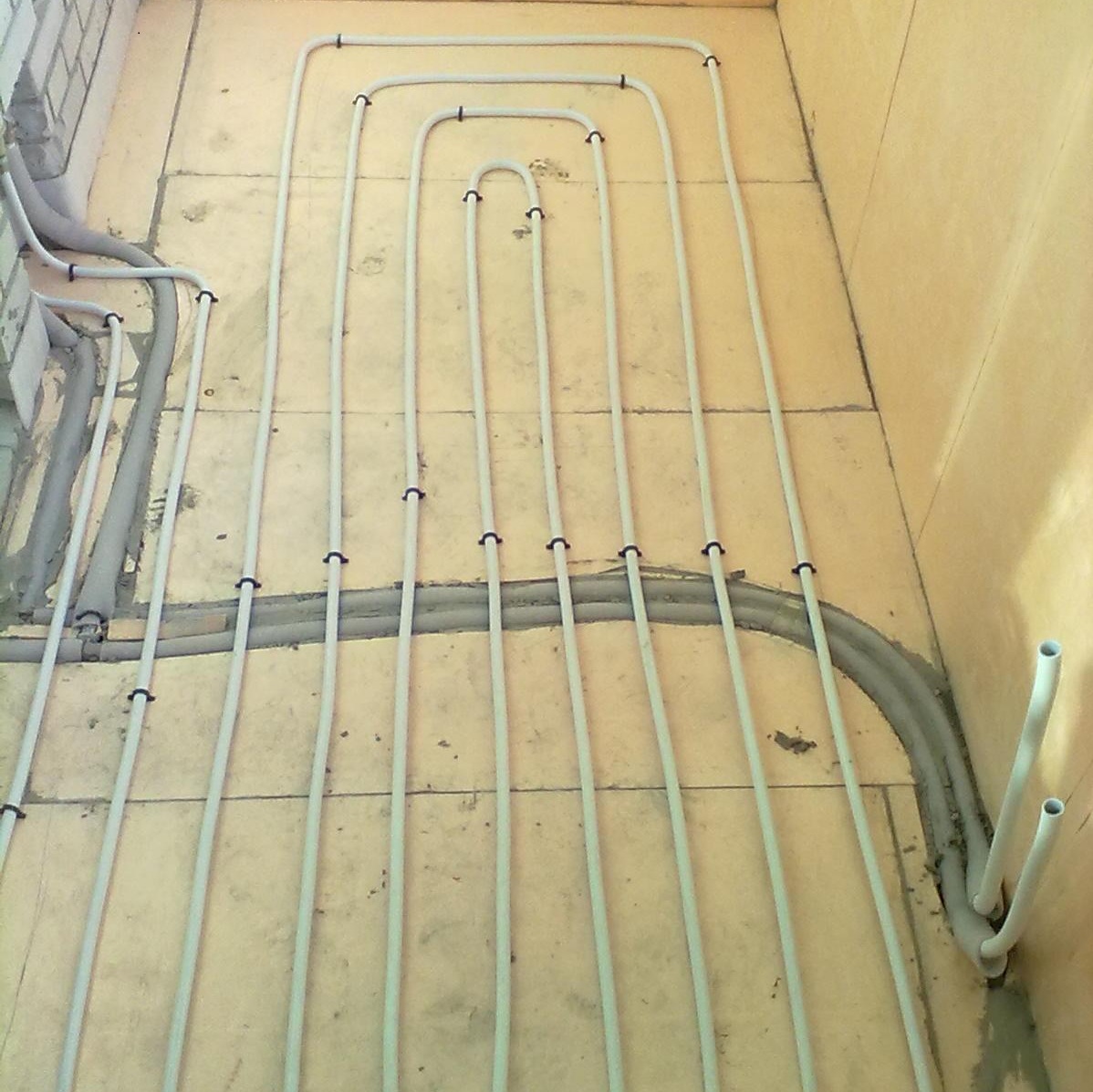

Водяной пол

Наряду с электрикой, теплый пол на балконе может быть оснащен водяной системой. В ней должен иметься источник тепла, которым может быть центральная отопительная система или котел. Первый вариант нежелателен не только по закону, но и исходя из сезонности подключаемого отопления. Котел может быть газовым или электрическим, его можно включать по необходимости. Для создания теплого пола на балконе на него укладывают трубки, по которым будет прогоняться горячая вода. Они гибкие и могут быть выполнены из металлопластика или полиэтилена. Их укладывают зигзагами с равномерным интервалом.

Система заливается цементной стяжкой и готова к обустройству внешнего покрытия, которым может стать и линолеум, и ковролин, и плитка. Перед заливкой и укладкой пола систему надо протестировать. Для того, чтобы трубы не подвергались негативному воздействию, нужно собрать их в коллектор, где будет регулироваться подача тепла. В случае использования автономной системы — это хороший энергосберегающий вариант отопления. Единственная опасность — протечка трубки.

Вполне возможно, что вы не заметите неполадок, но вот соседи заметят протечку на потолке. Впрочем, если все работы проведены качественно, теплый пол на балконе будет служить долго. Пошаговая инструкция, фото- и видеоматериалы помогут вам правильно уложить трубы и подсоединить их к источнику тепла. Не стоит экономить на материалах, их примерный список включает: гидроизоляционную пленку, теплоизолятор, демпферную ленту, армирующую сетку для выравнивания поверхности, трубы диаметром 16-20 см, которые предназначены для теплого пола на балконе, крепежи, смесь для стяжки, коллекторный шкаф, куда и будут выведены все трубки, насос и источник тепла — котел.
