Правила установки и эксплуатации
В зависимости от того, в каком качестве будет использоваться система тёплых плинтусов — основного или дополнительного средства отопления, монтируется она по периметру помещения или отдельными участками. Конструкция плинтусных обогревателей – отдельные модули, в том числе и угловые, позволяют собрать и установить тёплый плинтус необходимой длины, зависящей от статуса отопления, мощности модулей, габаритов помещения и степени наружной теплоизоляции здания.
Монтаж электрического плинтусного обогревателя
Установку электрического тёплого плинтуса начинают с нанесения разметки на стены.
По периметру помещения или на отдельно выбранных для установки тёплого плинтуса участках к стене для снижения теплопотерь крепится самоклеящаяся теплоизоляционная лента.
По ней выше поверхности пола на 1 см с помощью пузырькового уровня наносят горизонтальную линию – нижнюю границу расположения обогревателя. Затем к ней прикладывают пластину — заднюю стенку тёплого плинтуса и отмечают места сверления отверстий для крепления пластин.
В стене по разметке сверлят отверстия и вставляют туда пластмассовые дупели, после чего пластины крепят шурупами, собирая в полосу необходимой длины.
На смонтированных пластинах крепят кронштейны — держатели для установки труб, после чего в них, используя фторопластовые вставки, устанавливают трубы с ТЭНами, собирая модули в единую цепь.
Для работы системы плинтусного обогрева необходимо устроить отдельную линию электричества, к которой она будет подключена. Так как мощность встроенных в электрический плинтус ТЭНов варьируется от 140 до 500 Вт, нагружать линию подключения более чем 15 модулями не следует.
В систему обогрева тёплого плинтуса входит также терморегулятор – электронное или электромеханическое устройство поддержания в помещении заданной температуры (вмонтировано в тёплый плинтус при использовании одного модуля или устанавливается отдельно при эксплуатации системы из нескольких элементов) со встроенным термодатчиком, осуществляющим мониторинг температуры и отправку данных на терморегулятор.
Этот элемент устанавливают после окончания монтажа плинтуса, выбирая место, доступное визуальному обзору, с объективным значением температуры воздуха в помещении — не за стоящей мебелью.
Последней операцией является установка лицевых накладок обогревателей – прикладываются по месту, надеваются сверху на кронштейн и фиксируются лёгким надавливанием до щелчка. Затем в местах расположения кронштейна в накладках сверлятся отверстия, и фронтальная крышка крепится шурупом в технологическую прорезь. Головка шурупа оформляется декоративной накладкой.
Установка водяного плинтусного обогревателя имеет много общего с монтажом электрического устройства. Разметка и установка тыльной панели производится по такой же технологии – с использованием самоклеящейся теплоизоляционной ленты, после чего к закреплённым пластинам крепятся кронштейны для труб.
*Установленные модули собираются в один контур с помощью специальных резьбовых соединений с резиновыми прокладками.
Если в месте подключения к существующей системе водяного отопления модуль необходимо укоротить, то конструкция резьбового соединения предусматривает эту операцию – элемент обрезают до нужного размера, затем с трубок снимают 2-3 ребра (ламеля), и на фитинги надевают соединительные гайки, развальцовочные конусы и резиновые прокладки.
При подключении водяного тёплого плинтуса к системе отопления гайки наживляются вручную, потом подтягиваются ключами, после чего модуль устанавливается в паз кронштейна, и резьбовое соединение зажимается окончательно.
После окончания монтажа проверяют герметичность и работоспособность системы -подают воду, плавно открывая вентиль, чтобы избежать гидроудара. В местах обнаружения протечек необходимо подтянуть гайки или заменить прокладку.
После устранения дефектов сборки устанавливают фронтальные накладки тёплого плинтуса.
Общие положения
2.1. Использование сайта Пользователем означает согласие с настоящей Политикой конфиденциальности и условиями обработки персональных данных Пользователя.
2.2. В случае несогласия с условиями Политики конфиденциальности Пользователь должен прекратить использование сайта .
2.3. Настоящая Политика конфиденциальности применяется к сайту . не контролирует и не несет ответственность за сайты третьих лиц, на которые Пользователь может перейти по ссылкам, доступным на сайте .
2.4. Администрация не проверяет достоверность персональных данных, предоставляемых Пользователем.
Порядок установки
Стоит отметить, что установка электрического и водяного плинтуса с подогревом несколько отличается.
Электрический вариант:
В первую очередь устанавливается коробка питания вблизи того места, где будет монтироваться плинтус.
Затем на стену наклеивается специальная изолирующая лента
Важно учитывать, что толщина ленты не должна быть менее 3 мм.
Устанавливается Г-образный алюминиевый профиль – нижняя панель.
С помощью специальных держателей устанавливается верхняя панель. Держатели крепятся через каждые 40 см.
Производится установка отопительного элемента ТЭНа в нижнюю трубку.
Теперь устанавливаются отопительные модули в держатели
Расстояние от стены должно быть более 4 мм.
Следующий шаг – это соединение всех модулей параллельно. При этом важно учитывать, что общая мощность одной группы нагревательных элементов не должна быть выше 3,5 кВт.
Водяные плинтуса:
В первую очередь необходимо провести подготовительные работы. Сначала прокладываются трубы до места установки плинтусов. Проводятся провода к тем местам, где в дальнейшем будут устанавливаться термостаты.
Устанавливаются все отопительные модули, а затем они присоединяются к трубам
При этом важно четко следовать инструкции.
Настройка автоматической системы управления.
Несомненно, объем необходимых работ при установке водяных устройств значительно больше. Именно поэтому стоит заранее продумать план и рассчитать время, которое потребуется для монтажа.
Подробную информацию о данной системе обогрева и порядке ее установки вы можете почерпнуть из следующего видео:

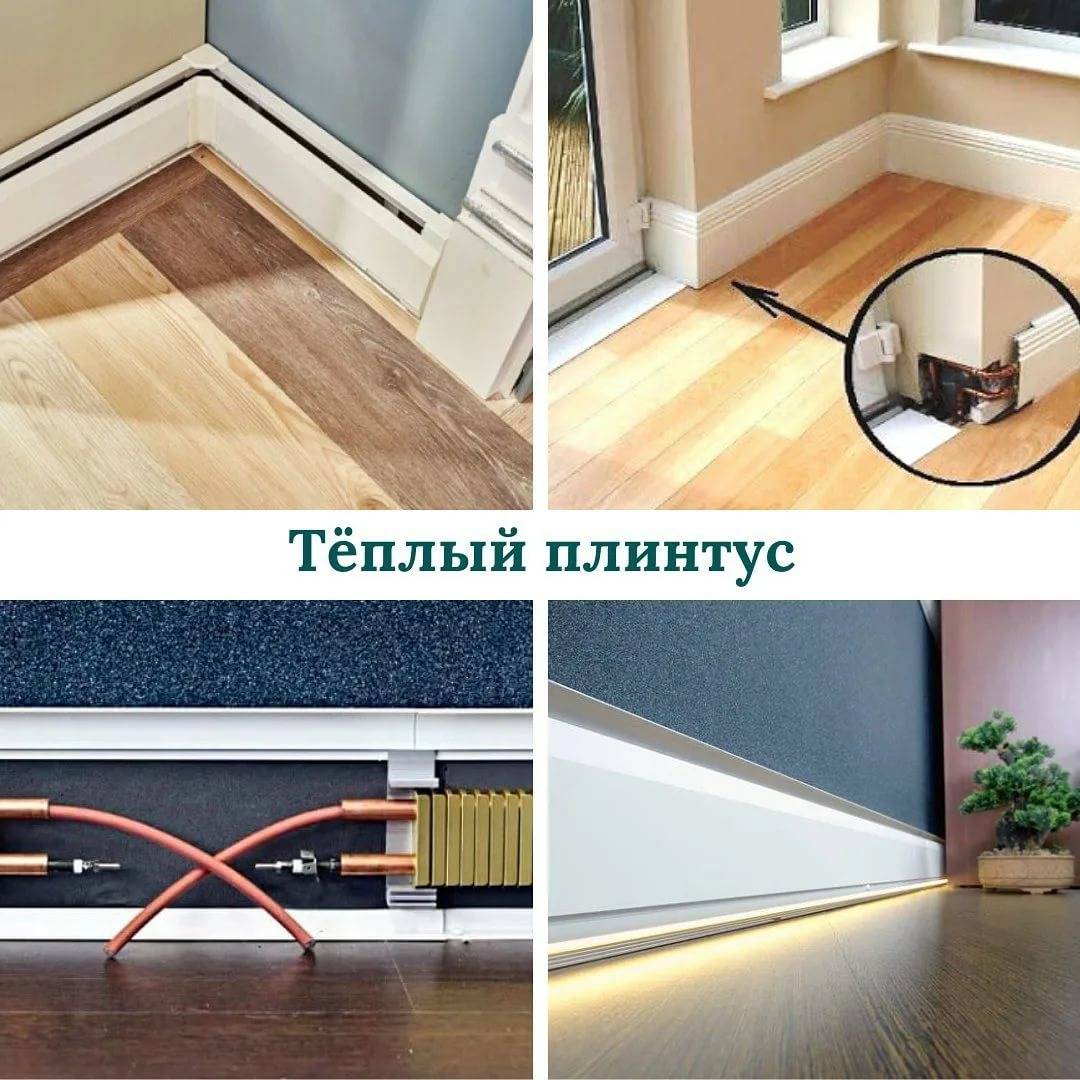

Тепло плинтус конструктивные особенности
Купить теплый плинтус стало возможно не так уж давно. На самом деле эта система была разработана с целью повышения эффективности отопления при меньших затратах энергии. Более того, смотрятся такие панели очень оригинально, а технология теплого плинтуса зачастую позволяет полностью отказаться от использования традиционных способов отопления при помощи радиаторов.

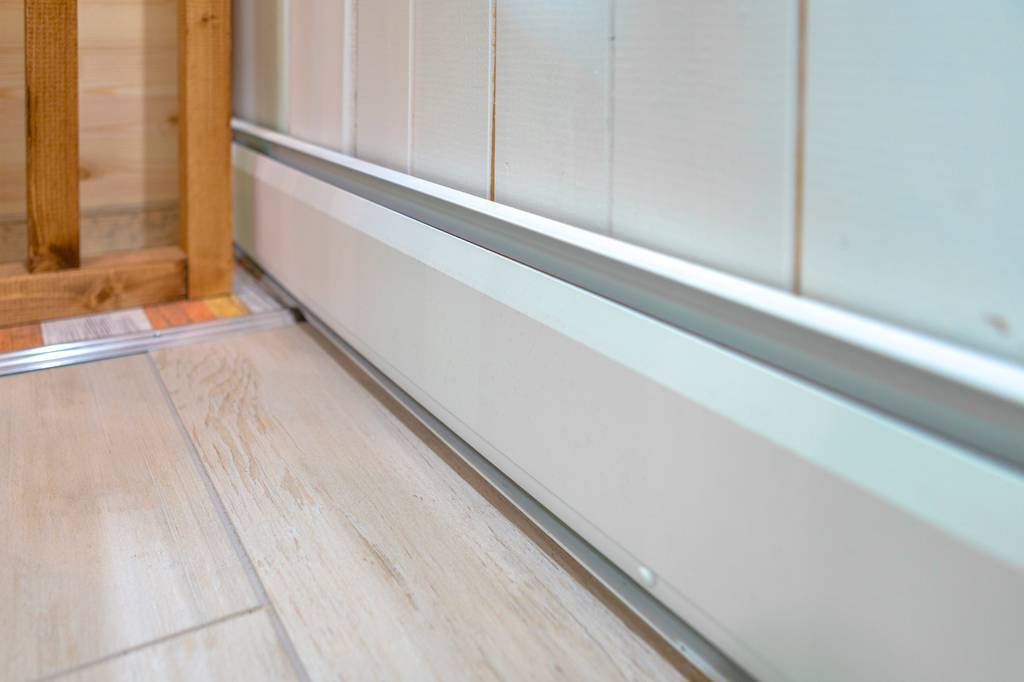

Внешне нагревательная панель выглядит как обычный напольный плинтус
Внешне тепло плинтус представляет собой планку, сделанную из алюминия, которая закрывает внутреннее содержимое короба. Если бы не весьма скромные размеры, можно было назвать это полноценным отопительным устройством, однако то, что короб имеет малую высоту, не сильно выпирает от стены и монтируется по периметру комнаты на стене около пола, дает ему право называться плинтусом.
Внутри короба располагается обогревательная система, которая может отличаться в зависимости от типа выбранного плинтуса. Понять, в чем разница можно, рассмотрев существующие типы теплых плинтусов.
Принцип действия тепло плинтуса как отопительного устройства
Очевидно, что это отопительное устройство получило свое название благодаря месторасположению. Крепят теплый плинтус там же, где и обычный – по периметру комнаты. Главное преимущество такой системы отопления – устройство подогревает не только окружающий его воздух, но и стены, с которыми оно соприкасается. Такая система позволяет лучше сохранять тепло и снизить теплопотери.
Положительно сказывается и тот факт, что снижается конвекция воздуха, а тепло равномерно распределяется по всей комнате, не концентрируясь в одном месте, как это часто бывает с традиционными радиаторами. Немалым преимуществом является то, что за счет медленного движения воздуха от плинтуса к потолку, пыль с пола практически не поднимается. А это не только значительно облегчает уборку, но и положительно сказывается на здоровье проживающих.
Для обогрева помещения использован электрический теплый плинтус
Температурные границы, в которых работает устройство, составляют 40-70 градусов и при помощи терморегулятора можно выставлять показатель в этих пределах. Как утверждают отзывы владельцев, теплый плинтус никогда не позволяет температуре воздуха опускаться ниже отметки в 20 градусов, а это можно считать вполне комфортной температурой для проживания. Конечно же, это касается случаев, когда расчеты необходимого количества элементов и их мощности были проведены правильно.
Если речь идет об установке электрического плинтуса, то стоит отметить еще и тот факт, что, как и одна секция любого традиционного радиатора, один сегмент теплого плинтуса выделяет 190 Вт тепла. При этом расход энергии на его производство в 3 раза меньше, а это немалая экономия на весь отопительный сезон.
Как отопительное устройство теплый плинтус может быть установлен практически в любой комнате. Ни размер, ни какое-либо расположение помещения не могут служить противопоказанием к его установке. Принято считать, что этот вариант оформления идеален для комнат с панорамным остеклением, где обычные радиаторы под окнами просто не поместятся.
Полезный совет! Теплый плинтус – идеальное решение для помещений с высокими потолками, где требуется дополнительный или же основной источник отопления. Главное – позаботиться о должной мощности устройства.

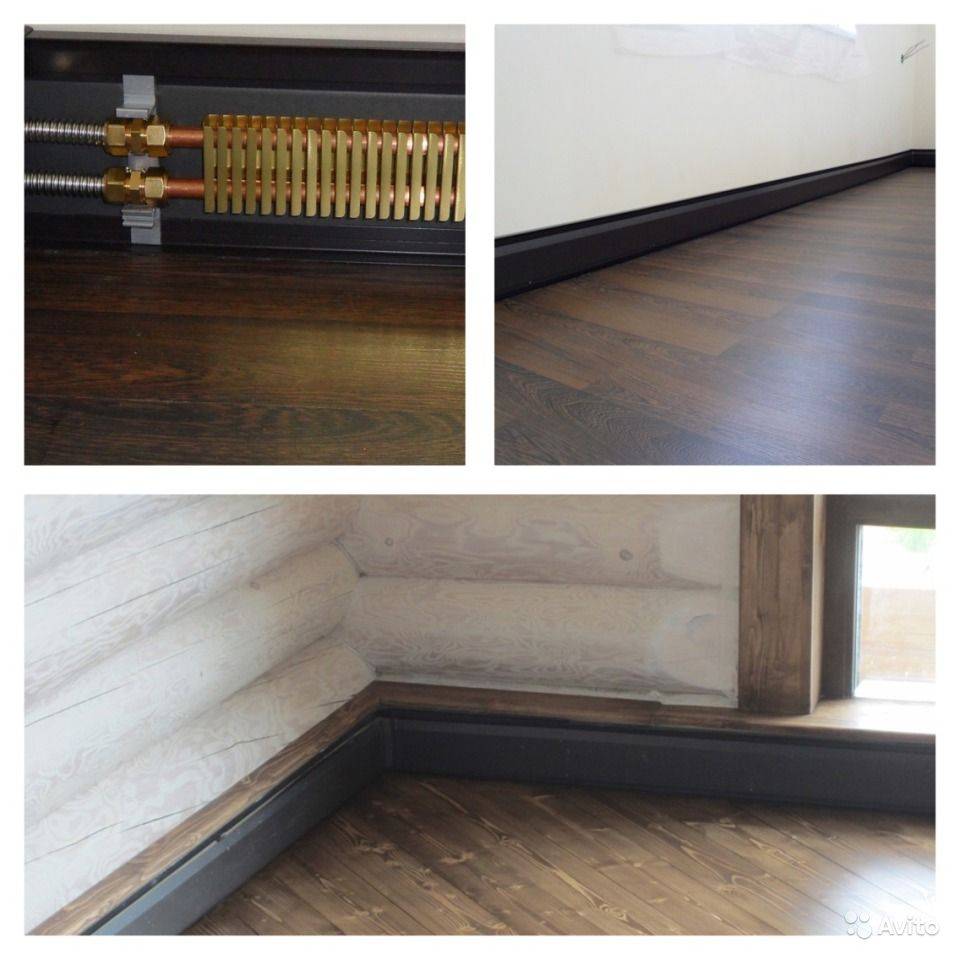

Монтаж системы водяного теплого плинтуса
Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.
Монтаж греющего плинтуса: надо знать нюансы
Расчет плинтусного отопления
Полный теплотехнический расчет отопления — дело долгое и сложное
Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой. Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов
Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.
Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.
Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы
Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).
Например, система будет работать с температурой подачи 50°C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.
Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков
Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.
Как действовать
Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).
Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:
- По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
Крепится теплоизоляционная лента, а поверх нее крепежные элементы
- Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
- В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
Устанавливаем куски и соединяем их в единое целое
- Герметичность системы проверяется при помощи опрессовки.
- Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.

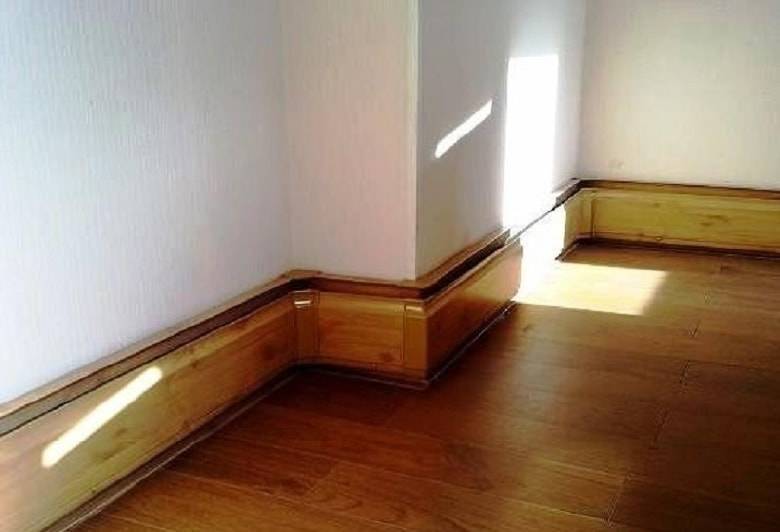

Так все выглядит когда все сделано
- После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.
Собственно, монтаж теплых плинтусов не слишком сложен
Но важна герметичность соединений и на это необходимо обратить особое внимание
Преимущества и недостатки: мнение экспертов
Одно из преимуществ, несомненно, — аккуратный, почти декоративный внешний вид. Радиаторы, даже по своим размерам мало отличающиеся от обычных плинтусов, занимают совсем мало места и располагаются там, где никому не мешают – на полу, у самой стены. А это значит, что существует больше вариантов расстановки мебели, а шторы могут свободно свисать, не цепляясь за ребра традиционных батарей.
Теплый плинтус имеет современный вид, занимает мало места и вписывается в интерьер, устроенный в практически любом стиле: от кантри до модерна
Еще один плюс плинтусной системы отопления – равномерный обогрев всей пощади помещения. Нет зон более теплого или прохладного воздуха, так как нет конвекции. Следовательно, температура воздушной прослойки под потолком и возле пола будет одинаковой, а это благотворно влияет и на здоровье людей, и на состояние отделочных материалов.
Не стоит забывать и об экономии. Расход топлива заметно снижается в связи с невысокой температурой нагрева, в среднем на 35-40 %. К тому же установка плинтусного оборудования происходит быстро, как и его ремонт. Есть возможность в каждой комнате установить отдельный терморегулятор и с помощью его контролировать обогрев: в детской комнате установить температуру чуть выше, в спальне – на пару градусов ниже.
Создавать своими руками элементы теплого плинтуса не рекомендуют, так как нет гарантий его исправной и эффективной работы. Лучше приобрести дорогое, но качественное оборудование известного производителя
К минусам относят высокую стоимость оборудования – около 3 тысяч рублей за каждый метр. В эту сумму входят специальные материалы и монтаж системы. Установкой оборудования должны заниматься компетентные специалисты, имеющие разрешение от компании-производителя. Монтируя систему самостоятельно, можно упустить ряд важных моментов, что приведет к быстрому износу оборудования и постоянным ремонтам.
Желательно, чтобы плинтусные радиаторы ничем не закрывались: ни декоративными накладками, ни предметами мебели. Теплоотдача резко снижается, и обогрев помещения становится неполноценным.
Несмотря на некоторые недочеты, теплый плинтус пользуется все большей популярностью, и не за горами то время, когда он полностью вытеснит традиционные для сегодняшнего дня системы конвекционного типа.
Налицо удобство теплого плинтуса и его экономичность, равномерность распределения. Но. не дай Бог что случится, без вскрытия пола не обойтись. Значит плюс к большой стоимости установки плинтуса еще надо сразу приплюсовывать стоимость ремонта. А вероятность повреждения не такая уж и маленькая. Батарею можно снять и поменять на новую, немного хлопот. Все-таки гораздо менее хлопотна установка батарей. Они сейчас красивые, довольно плоские, портьеры им не помешают. Равно как и они портьерам.
С таким способом отопления я еще ни разу не сталкивался. В принципе он возможен, но практически нуждается в доработке. То, что надо обогревать не воздух в помещении, а стены — правильно. Расположение внизу — правильно. Но при этом возникает проблема циркуляции теплоносителя. Без насоса система не будет работать. По мере прохождения теплоносителя его температура будет снижаться. В батареях можно регулировать равномерное распределение тепла. В этой системе первые метры будут нагреваться значительно сильнее последних. Иди я не прав? Вроде, при правильном расчете, такая система может дать экономию топлива.
Чтобы всё работало, имеет смысл сделать не очень сложный расчет гидродинамических характеристик. Установить насос чуть мощнее, ограничить линейную длину каждого отдельного контура. И всё заработает. С радиаторами тоже бывает — первые секции теплее последних. Что касаемо экономии — теплый плинтус отдает тепло не конвекцией, а излучением. Значит, отсутствует движение теплого воздуха на подъём, значит отсутствует «теплая подушка» под потолком — тепло, за которое мы платим, но не пользуемся им. Вот Вам и экономия.
Система не плохая, плюсов много. Из минусов только цена. Но все новое это хорошо забытое старое. Раньше мы делали такое отопление в частных домах из стальной трубы сотки и более в диаметре и теплоноситель ходил самоходом и было равномерное тепло в доме, но трубы были видны и выглядело это не красиво. Резюме. Если Вам нужен высокий комфорт, и Вы можете себе его позволить, тогда выбирайте!
Навигатор по сайту

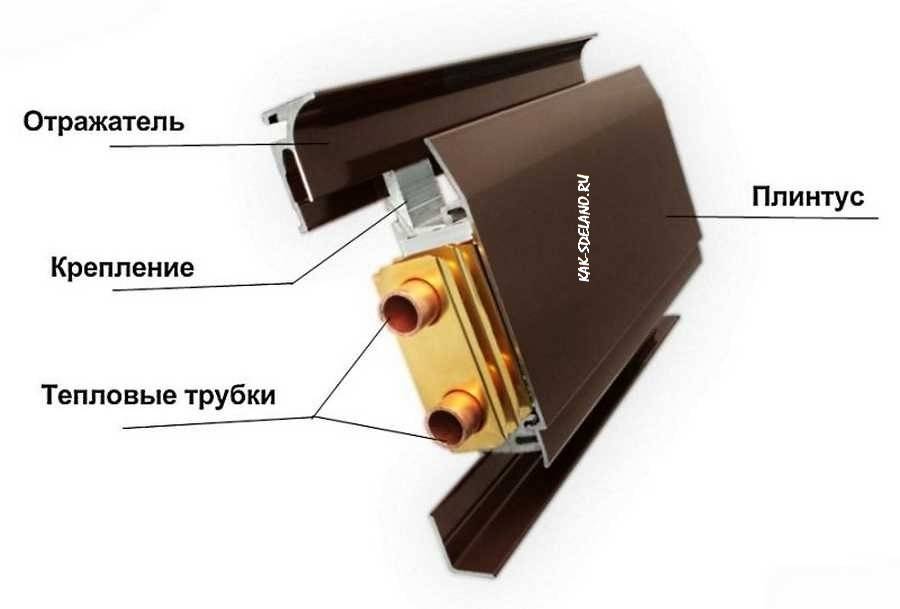

Конструкция
Конструктивно этот обогревательный прибор должен состоять из нескольких элементов.
- Задняя панель, которая необходима для установки нагревательных элементов и защиты стены от термического воздействия.
- Нагревательный элемент – . Их габариты обычно составляют 1000*40*160 мм. При этом количество теплообменных пластин должно быть максимальным.
- Наружная панель с щелевыми отверстиями для циркуляции потоков воздуха.
- Декоративные боковые и поворотные заглушки.
Средняя мощность заводской установки составляет порядка 240 Вт, т.е. для комнаты с периметром 18 м (20 м²) и средней высотой потолков, максимальная мощность теплого плинтуса будет равна 4 кВт, что более чем достаточно для эффективного обогрева.
Однако для самостоятельного изготовления подобного аналога необходимо приложить немало усилий и средств, которые в подавляющем большинстве случаев превысят затраты на покупку заводского медного плинтуса. Основные проблемы заключаются в следующем:
- Оптимальный показатель мощности в медной конструкции достигается большим числом теплообменных пластин. Причем их пайка происходит так, чтобы обеспечить плотный контакт пластины с медной трубкой. Только таким способом можно добиться эффективного теплообмена.
- Изготовление декоративного кожуха, который бы обеспечивал нормальный прогрев воздуха и при этом был стойким к термическим перепадам.
Есть ли способ сделать это в домашних условиях? Увы, но усилия повтора конструкции медного теплого плинтуса не будут целесообразными. Рассмотрим альтернативный вариант.
Альтернатива
Главная задача при проектировании теплого плинтуса самостоятельно – добиться хорошего обогрева помещения при минимальной высоте и ширине конструкции.
Так как невозможно изготовить медные радиаторы своими руками, то рекомендуется применять медные трубы, но уже без пластин. Их диаметр варьируется от 10 до 20 мм. Наиболее эффективен размер 16 мм.
Они устанавливаются вдоль всего периметра помещения на высоте 6 см от уровня пола. Для лучшей теплоотдачи на поверхность стены крепят полоску отражающей фольги. В качестве защитного корпуса можно применить стальной короб. Внутри получившейся конструкции можно установить утеплитель. В качестве примера можно посмотреть фото самодельного теплого плинтуса.
Эффективная работа такой конструкции возможна только при соблюдении нескольких условий:
- Минимальная разница температур между трубами. При этом возникающее тепловое излучение будет более эффективно отражаться от поверхности стены. Для этого желательно установить для теплого плинтуса индивидуальный циркулярный , который увеличит скорость прохождения теплоносителя, тем самым снизиться разница температур между трубами отопления.
- Если в качестве декоративной панели использовать медный экран, то лучше всего припаять трубы к нему. В этом случае КПД системы значительно повысится.
- При использовании в качестве нагревательного элемента ТЭНа необходимо предусмотреть изоляцию поверхности трубы от экрана, т.е. в отличие от предыдущей рекомендации, трубу ни в коем случае нельзя приваривать к медной панели.
- Ширина – 3 см.
- Высота – 15 см.
- Расстояние до пола – от 6 см.
В остальном все определяется параметрами конкретной системы отопления. Для лучшего результата необходимы грамотные расчета специалистов.
История возникновения и совершенствования конструкций обогрева жилища уходит своими корнями в глубину веков. Сегодня существует множество способов создавать комфортную температуру внутри жилых помещений.
Это радиаторы центрального отопления, мобильные электрообогреватели, воздушные калориферы, тёплые полы и многое другое
Среди всего этого разнообразия следует обратить внимание на такие устройства обогрева, как тёплый плинтус электрический и водяной тёплый плинтус. В данной статье мы постараемся донести до читателя понятие, что такое тёплый плинтус
Принцип работы
Работа теплого плинтуса принципиально отличается и от традиционных отопительных систем с радиаторами, и от теплого пола.
Главное отличие состоит в том, что в прогреве обслуживаемого объема при использовании системы «теплый плинтус» явление конвекции не играет решающей роли.
Производители, выпускающие такую продукцию, говорят, что на его долю приходится не более 30% тепловой мощности контура.
Работу системы описывают следующим образом:
- За счет выделяемой греющим элементом энергии прогревается ограниченный объем воздуха внутри короба и вокруг него.
- Нагретый воздух поднимается вверх вдоль поверхности стены
- За счет разности скоростей движения поднимающегося теплого воздуха и более холодной основной массы в помещении создается разность давлений, «прижимающая» нагретый поток к поверхности стены (имеет место эффект Коанда).
- За счет большей теплопроводности контактирующая с теплым потоком поверхность стены прогревается быстрее, чем воздух в смежном объеме.
- Прогретая стена отдает тепло за счет излучения, что обеспечивает более равномерное распределение температуры в помещении (отсутствует теплая «подушка» у потолка, характерная для систем с радиаторами).
По данным исследований, разница температур между телом человека, воздухом и окружающими поверхностями воспринимается по-разному. Так, например, в помещении, где воздух и стены имеют температуру 17оС, человек будет ощущать серьезный дискомфорт, а при температуре стены 24оС и тех же 17оС в воздухе – чувствовать себя вполне комфортно.
Восходящий нагретый поток создает вдоль стены своеобразную «тепловую завесу». Этот эффект также положительно сказывается на обогреве помещения в целом – нивелируется воздействие образующихся во внешних стенах «мостиков холода» на внутренний объем.
Таким образом, система «теплый плинтус», использующая нестандартный подход к обогреву помещения, оказывается более экономичной.
Со спецификой работы теплого плинтуса связаны и некоторые особенности монтажа. Так, нет смысла устанавливать отрезок нагревательного контура на стене с окном.
Образованная остеклением т.н. «тепловая дыра» из-за незначительной скорости потока теплого воздуха препятствует образованию стабильной прогретой прослойки.
В результате эта часть контура будет «греть» наружный воздух и окажется неэффективной для отопления помещений.
Сказанное не относится к зданиям с панорамным остеклением. Работа теплого плинтуса с окном, занимающим все пространство от пола до потока, полностью аналогична взаимодействию со сплошной стеной. А с учетом энергосберегающих технологий, используемых при создании панорамного остекления, монтировать совместно с ним такую систему отопления оказывается выгоднее.
Область применения, цены, производители

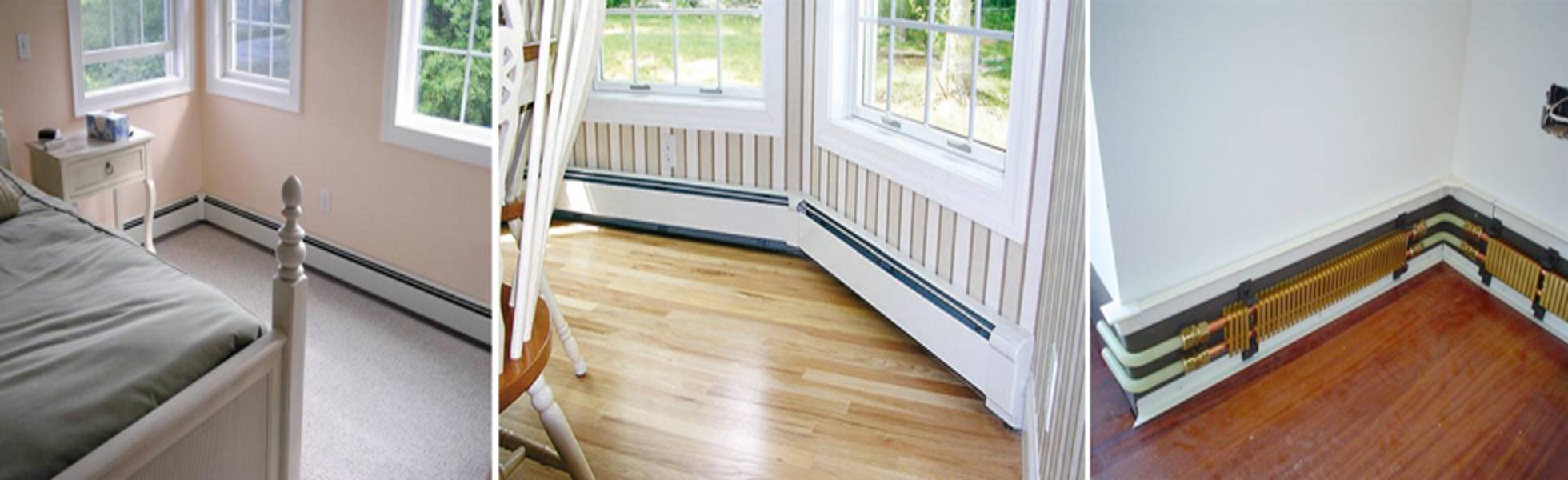

Поставить плинтусный обогреватель можно в любом помещении любого назначения. Есть специальные модели для условий повышенной влажности. С точки зрения дизайна они практически идеальны: не портят интерьер и не привлекают внимания. По ощущениям — очень комфортно находится в таком помещении: воздух свежий и нет посторонних запахов.
Есть только одна особенность: они эффективны в домах с постоянным проживанием. Как минимум, с постоянным отоплением в режиме на низких температурах и периодическом повышении до комфортного уровня. Режим быстрого нагрева — это не их область применения: мощности мало. Требуется длительный по времени нагрев.
На рынке есть как европейские производители, так и отечественные. С ценами и качеством как обычно: у европейцев красиво, надежно, дорого; у отечественных — дешевле, но хуже сделано. И разница не только во внешнем виде. С этим часто более-менее нормально. Проблема в возникновении скрипов и щелчков в системе при резком нагреве и остывании. Эта проблема характерна для соединения двух металлов: разное температурное расширение провоцирует возникновение такого эффекта. Европейцы производят такую технику уже десятки лет и научились с этим бороться. Наши — пока не умеют. Так что вот такая особенность. Исходя из этого, в спальни по возможности ставьте теплые плинтусы от проверенных и маститых производителей.
Есть модели с медными пластинами. Они имеют очень высокую теплоотдачу и соответствующие цены
По названиям и странам производителей примерно так:
- Хемо Термборд — Австрия
- Best Board (Бестборд) Австрия
- Термаскерт — Англия
- Термия — Украина
- Аврора — Украина
- Мистер Тектум — Россия
- КЗТО — Россия
