Тепловой насос для отопления дома: принцип работы, разновидности и использование

Коэффициент трансформации

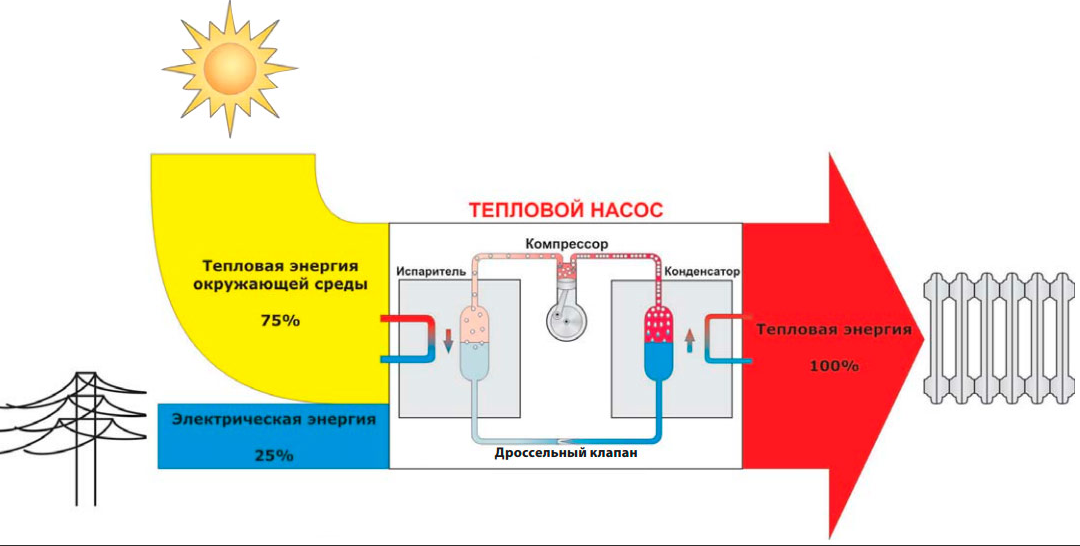

Коэффициент трансформации (эффективности) — это соотношение выработанной помпой тепла с учетом затраченного электричества (то есть КПД термонасоса). У разных видов насосов этот коэффициент отличается:

• В случае водяного оборудования коэффициент равняется 5 независимо от сезона. Это обозначает, что во время потребления 1 кВт/ч электричества система выдает 5 кВт/ч тепловой энергии.
• У грунтовых помп коэффициент меньше — 4,1−4,5.
• Самый низкий коэффициент у воздушных насосов, причем эффективность значительно зависит от температуры воздуха. Так при 0C размер коэффициента равняется примерно 3,6, а при -17C он не более 1,6.

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

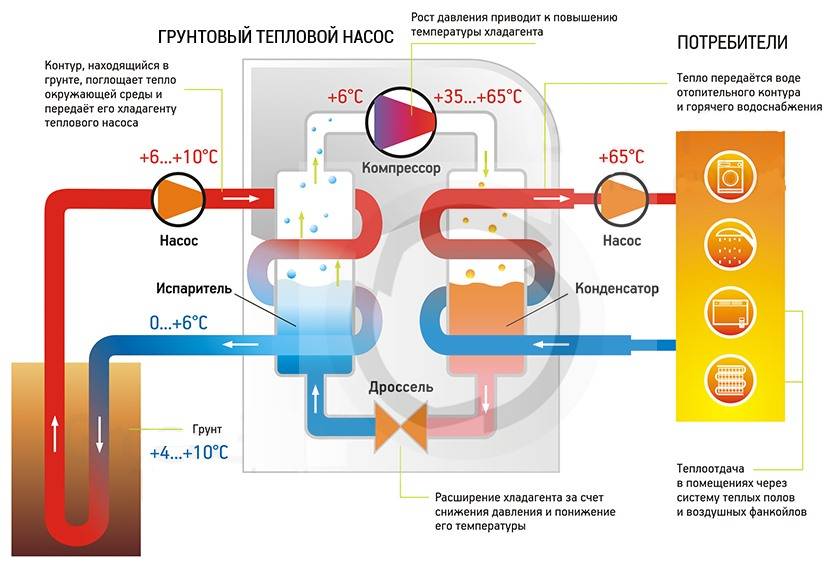

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным – горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Первичные контуры и функциональность системы

Для работы теплонасоса требуется источник тепловой энергии, которым может служить любая среда при условии, что в зимнее время ее температура стабильно будет превышать +1°С. Таким образом, практикуется установка агрегатов, получающих тепловую энергию из воды, воздуха и земли (из грунта или пород глубокого залегания).

Вода

Для прокладки первичного контура подходит любой естественный или искусственный водоем, при условии, что он не промерзает до дна. Длина трубопровода, погруженного на дно, определяется при расчете мощности теплового насоса — один метр смонтированного змейкой или кольцами трубопровода позволяет получить до 30 Вт тепловой энергии. То есть, теплонасос с трубопроводом длиной 500 метров способен обогреть дом, у которого потребность в тепле составляет 15 кВт.

Горизонтальный трубопроводный контур, уложенный кольцами

Принцип работы теплового насоса вода-вода заключается в том, что полученное тепло используется на нагрев жидкого теплоносителя в радиаторной системе отопления или контуре теплого пола. Функциональность теплового насоса вода-вода достаточна, чтобы обеспечивать стабильный напольный обогрев, так как позволяет поддерживать температуру теплоносителя на уровне 45-60 градусов. Для полноценного радиаторного отопления с таким температурным режимом дом требуется серьезно утеплить.

Воздух

У теплового насоса вода-вода коэффициент преобразования в среднем составляет 1,5-2,2. В то время как тепловой насос воздух-воздух или воздух-вода превышают этот показатель приблизительно в два раза — коэффициент преобразования более 4.

Тепловые насосы, работающие по схеме «воздух-воздух» широко распространены, поскольку они не нуждаются в монтаже больших контуров. Любой инверторный кондиционер, сплит-системы, работающие на обогрев помещения, по сути, являются тепловыми насосами с небольшой эффективностью.

Принцип работы воздушного теплового насоса

Воздушный тепловой насос имеет существенный недостаток — в морозную погоду ему негде брать тепло. Некоторые модели агрегатов рассчитаны на работу при -20°С, в остальных случаях предел не опускается ниже -10°С.

Помимо агрегатов «воздух-воздух» существует тепловой насос системы воздух-вода. Его отличие в том, что полученная тепловая энергия греет не воздух в помещении, а теплоноситель в отопительном контуре.

Принцип действия теплового насоса воздух-вода стандартный. При этом испаритель, дополнительно оснащенный вентилятором, устанавливают снаружи дома, а компрессор и конденсатор внутри. Подсоединив к теплообменнику водяной контур, можно обустроить напольный обогрев помещения.

Земля

Самым стабильным природным источником тепла являются горные породы на глубине свыше 20 метров, так как они постоянно подогреваются теплом от земного ядра. Но под установку контура из U-образной трубы приходится бурить глубокие скважины, что сказывается на цене установки. Геотермальные установки эффективны, но окупаются только через 10-15 лет эксплуатации при условии качественного утепления дома.

Тепловой насос «Земля-Вода»

Более дешевый в монтаже вариант подразумевает укладку контура на полметра ниже уровня промерзания грунта. Схема укладки — змейкой или кругами. Монтаж такой системы требует большого объема земельных работ, кроме того, внешний контур может быть поврежден в процессе эксплуатации.

Основные элементы конструкции

Тепловые насосы, используемые для отопления, состоят из следующих элементов:

• Компрессора. Это устройство служит для значительного повышения температуры хладагента. В современных теплообменных приборах часто используются спиральные модели нагнетателей.
• Испарителя. Этот элемент представляет собой ёмкость, в которой жидкое рабочее вещество переходит в газообразное, при этом, температура хладагента существенно увеличивается за счёт поглощения тепловой энергии.
• Конденсатора. Это устройство предназначено для передачи тепла от разогретого хладагента отопительному контуру.
• Дроссельный клапан. Механизм, который способен перекрывать доступ хладагента из одной части установки к другой, тем самым, разделяя систему на участки с низким и высоким давлением.

Тепловые насосы комплектуются различными дополнительными устройствами:

• коммуникационное устройство — для управления системой через персональный компьютер или мобильный телефон;
• блок охлаждения — для локальной или центральной системы охлаждения;
• дополнительный насосный блок — для отопления полов;
• циркуляционный насос — для циркуляции горячей воды.

Источник статьи: http://principraboty.ru/teplovoy-nasos-princip-raboty/

• Свежие записи
  • Где находится датчик давления масла ЯМЗ 7511?
  • Разбираемся в терминах: что означает «банк 1» и «банк 2» в датчике кислорода
  • Приора: последствия поломки датчика коленвала
  • Что произойдет, если отключить датчик массового расхода воздуха?
  • Что произойдет, если не заменить датчик кислорода?

Типы тепловых насосов

В зависимости от принципа работы тепловые насосы подразделяются на компрессионные и абсорбционные.

Компрессионные тепловые насосы всегда приводятся в действие с помощью механической энергии (электроэнергии), в то время как абсорбционные тепловые насосы могут также использовать теплоту в качестве источника энергии (с помощью электроэнергии или топлива).

В зависимости от источника отбора теплоты тепловые насосы подразделяются на:

1) геотермальные (используют теплоту земли, наземных либо подземных грунтовых вод);

2) воздушные (источником отбора теплоты является воздух);

3) использующие производную (вторичную) теплоту (например, теплоту трубопровода центрального отопления). Подобный вариант является наиболее целесообразным для промышленных объектов, где есть источники паразитной теплоты, которая требует утилизации.

Геотермальный тепловой насос может быть:

– замкнутого типа (горизонтальным, вертикальным или водным);

– открытого типа;

– с непосредственным теплообменом.

Рис. 1. Геотермальный тепловой насос

Рис. 2. Воздушный тепловой насос

Геотермальные тепловые насосы имеют такое устройство.

а) замкнутого типа:

– горизонтальные:

Коллектор размещается кольцами или извилисто в горизонтальных траншеях ниже глубины промерзания грунта (обычно от 1,2 м и более). Такой способ является наиболее экономически эффективным для жилых объектов при условии отсутствия дефицита земельной площади под контур.

– вертикальные:

Коллектор размещается вертикально в скважины глубиной до 200 м. Этот способ применяется в случаях, когда площадь земельного участка не позволяет разместить контур горизонтально или существует угроза повреждения ландшафта.

– водные:

Коллектор размещается извилисто либо кольцами в водоёме (озере, пруду, реке) ниже глубины промерзания. Это наиболее дешёвый вариант, но есть требования по минимальной глубине и объёму воды в водоёме для конкретного региона.

– с непосредственным теплообменом (DX – сокращенно от английского «direct exchange» – «прямой обмен»).

В отличие от предыдущих типов, хладагент компрессором теплового насоса подаётся по медным трубкам, расположенным:

– вертикально в скважинах длиной 30 м и диаметром 80 мм;

– под углом в скважинах длиной 15 м и диаметром 80 мм;

– горизонтально в грунте ниже глубины промерзания.

Циркуляция хладагента компрессором теплового насоса и теплообмен фреона напрямую через стенку медной трубы с более высокими показателями теплопроводности обеспечивает высокую эффективность и надёжность геотермальной отопительной системы.

б) открытого типа:

Подобная система использует в качестве теплообменной жидкости воду, циркулирующую непосредственно через систему геотермального теплового насоса в рамках открытого цикла, то есть вода после прохождения по системе возвращается в землю. Этот вариант возможно реализовать на практике лишь при наличии достаточного количества относительно чистой воды и при условии, что такой способ использования грунтовых вод не запрещён законодательством.

Рис. 3. Схема компрессионного теплового насоса: 1 – конденсатор; 2 – дроссель; 3 – испаритель; 4 – компрессор

Промышленные модели тепловых насосов по виду теплоносителя во входном и выходном контурах насосы делят на восемь типов: «грунтвода», «вода-вода», «воздух-вода», «грунт-воздух», «вода-воздух», «воздух-воздух» «фреон-вода», «фреон-воздух». Тепловые насосы могут использовать теплоту выпускаемого из помещения воздуха, при этом подогревать приточный воздух (рекуператоры).

Разновидности тепловых насосов и принципы их действия

Цель ТН это температурный обмен между носителями. Выделяют несколько разновидностей установок:

• земельные;
• воздушные;
• водяные.

От этих природных энергоносителей установка снабжает здание теплом. Принцип монтажа и работы у таких насосов несколько отличается. Устройства могут быть как открытого, так и закрытого типа.

Грунт-вода

ТН земельного вида состоит из 3 контуров. Внешний располагается в грунте. Он выполняет сбор тепловой энергии. Хладагент попадает в ТН. Затем теплоноситель переходит в испаритель. Там начинает подниматься температура. Последний контур представлен в системе отопления в здании или доме. В нём происходит циркуляция воды. Из-за этого ТН называют грунт-вода.

Внимание! В качестве теплоносителя в рассматриваемой установке используют антифриз или смешанный с водой пропиленгликоль. В ином случае в качестве вещества выступает этиленгликоль

Часто в такой системе теплоносителем бывает фреон. Этот хладагент способен при пониженной температуре превращаться из жидкости в газообразное состояние.

При закипании теплоносителя, пары попадают в конденсатор. Затем тепловая энергия попадает в последний контур, где находится вода. После того как теплоноситель остывает, он преобразуется в жидкое состояние и переходит в земельный контур. Процесс цикличен и постоянно повторяется.

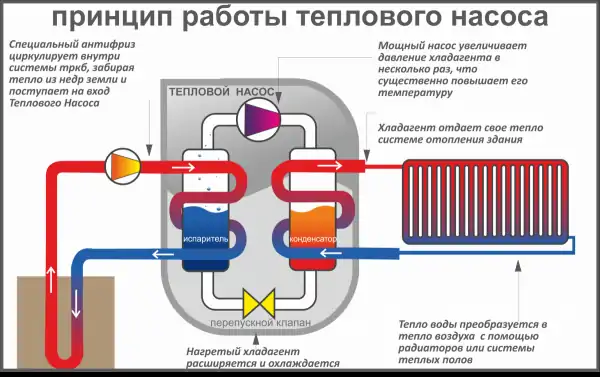

Фото 1. Схема устройства конструкции с тепловым насосом грунт-вода. Красным цветом показан горячий теплоноситель, синим – холодный.

Вода-вода

Принцип работы ТН водяного типа состоит в использовании энергии с низкой температурой и преобразованием её в тепло. Насос вода-вода состоит из 3 контуров. Фреон выступает в роли первичного теплообменника.

Важно! Контур устанавливают на дне естественного водоёма. Глубина составляет не менее 3 метров над поверхностью

Вода при этом не замерзает и не опускается ниже +3—5°С.

Когда хладагент циркулирует по контуру, то вещество нагревается до 8°С. Затем теплоноситель попадает в корпус установки и в компрессор. Фреон уже на этот момент находится в газообразном состоянии. При остывании хладагента в здании он преобразуется в жидкий вид. Затем осуществляется переход вещества в первый контур. Процесс повторяется.

Вода-воздух

Принцип работы ТН, который функционирует в системе вода-воздух, похож на систему, как у холодильника. Температура низкого воздуха начинает подогревать фреон, который располагается в первом контуре.

Установка соединена с испарителем тепла и конденсатором. В тепловом излучателе фреон становится жидкостью. Во время этого процесса происходит отдача энергии системе отопления.

В жидком состоянии фреон переходит в первый контур и снова испаряется, превращаясь в газ.

Воздух-воздух

ТН воздушного типа работает с помощью вентилятора. Устройство забирает наружный воздух в контур с испарителем. В нём располагается фреон, который нагревается и расширяется. Пар переходит в компрессор и становится тёплым. Это происходит из-за воздействия повышенного давления.

Фреон после компрессора попадает в конденсатор. Там вещество теряет тепловую энергию и охлаждается. Хладагент становится жидким и полученное тепло, которое сохранил конденсатор, используют для обогрева здания. Когда фреон охладился, то возвращается к испарителю и процесс повторяется.

Для улучшения эффективности работы ТН рекомендуется на участке между тепловым излучателем и испарителем использовать дроссельный клапан. Такой цикл теплообразования называется обратным принципом Карно. Чтобы автоматизировать процесс, в систему включают элементы управления.

Фото 2. Устройство теплового насоса типа воздух-воздух. В качестве испарителя используется фреон.

Что это и принцип работы геотермального насоса

Тепловой насос – это устройство, преобразующее теплоту Земли в энергию. Данный способ организации отопления частного дома позволяет отказаться от дорогостоящих энергоносителей. Экономия со временем полностью окупает затраты на установку уже в первые сезоны использования. Европа уже давно ищет и внедряет альтернативные методы энергосбережения, чем проявляет заботу об окружающей среде. И нет ни одного повода действовать иначе, тем более, сейчас на рынке нашей страны есть все необходимое.

Применяемых хладогент обладает исключительным свойством, которое заключается в поглощении и отдаче тепла при переходе из одного агрегатного состояния в другое. Если говорить утрировано, принцип работы теплового насоса идентичен холодильной установки. Только главным элементом является теплообменник, который в последнем случае устанавливается на задней стенке.

Схематично геотермальное устройство состоит из трех контуров:

1. Принимающий низкопотенциальное тепло от источника.
2. Для циркуляции фреона, меняющего агрегатное состояние.
3. Водяной, передающий тепло от установки к радиаторам.

Именно фреон в процессе работы принимает тепловую энергию от источника, когда испаряется. И наоборот он отдает ее при конденсации. Если рассматривать работу теплонасоса по циклам, суть принципа действия заключается в следующем:

1. Хладогент, находящийся в системе в виде жидкости, в испарителе испаряется. Тепло от источника поглощается в результате этого процесса.
2. Компрессор нагнетает фреон, который сжимаясь, снова переходит в жидкое состояние. При этом накопленная энергия передается теплообменнику.
3. Вода в отопительном контуре, проходя через теплообменник, нагревается и циркулирует по системе. Доходя до батарей, она отдает тепло в комнату.

При этом достигается большой перепад температуры. Такая схема теплового насоса предполагает, что хладогент охлаждается до 6-10 градусов Цельсия, а к теплообменнику подается уже при +60. Но это находясь под давлением. После отдачи тепла оно сбрасывается (стабилизируется) при помощи дроссельного клапана, и циклы повторяются. Кто знаком с работой холодильной установки заметил, что принцип передачи энергии в данном случае идентичен, хотя цели абсолютно противоположные.

Если в холодильнике решается задача понижения температуры в камерах, где хранятся продукты, то отопление тепловым насосом – это возможность поднять температуру в помещении без сжигания электричества или твердых энергоносителей, газа и т.д.

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

• воды,
• грунта,
• воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

Коэффициент эффективности

Именно этот параметр позволяет сопоставить эффективность установок различного типа, чтобы определить оптимальный вариант. Данный термин является тем самым КПД. Рассчитывается эффективность как отношение вырабатываемого количества энергии и потребляемому. Под потреблением стоит понимать электроэнергию, затраченную на запуск системы и расходуемую в процессе ее работы. Независимо от времени года для водяных модификаций коэффициент эффективности равен 5.

Другими словами, если устройство потребляет, скажем 2 кВт в час, то установка выдает до 10 кВт час, но уже в виде тепла. Геотермальное отопление частного дома менее эффективно, так как коэффициент равен 4,0-4,5. В случае с воздушным типом определяющим фактором является температура окружающей среды. Так при нуле он равен 3,5. Если же она снизится до -20 град. то эффективность будет равна 1,5. Именно нестабильность в последнем случае является фактором низкого спроса на устройства воздушного типа. А все больше людей отдают предпочтение «золотой» середине – геотермальным агрегатам.

Часто поставщики оборудования указывают в техническом описании КПД в процентах. Этот маркетинговых ход не должен ввести вас в заблуждение. Если, например, имеет место характеристика эффективности в 400%, то это означает, что коэффициент равен 4. Иными словами при потреблении 1 кВт*ч электроэнергии отопительная система способна вырабатывать до4 кВт*ч. То есть величину, указанную в процентах необходимо разделить на 100. Это и будет отношение потребления к «выработке».

Режимы работы

В моновалентном режиме за подачу тепла отвечает исключительно тепловой насос. Максимально достижимая температура подачи должна превышать предельные расчетные показатели. В моноэнергетическом режиме оборудование нагревает воду до определенного уровня, а максимальную температуру подачи обеспечивает электронагревательная вставка.

В бивалентном режиме тепловой насос работает в тандеме с другой техникой, обычно отопительным котлом. Дублирующий теплогенератор включается при заданной температуре, которая называется точкой бивалентности. Критерием выбора точки бивалентности может быть температура воздуха на улице, текущие значения тарифов на энергоносители или их соотношение, внешний сигнал.

Варианты работы в бивалентном режиме:

• Альтернативный. Тепловой насос после достижения точки бивалентности отключается, и нагрузка целиком переходит к дублеру.
• Вспомогательный. После прохождения точки бивалентности насос продолжает работу параллельно с дополнительным генератором тепла.

В качестве дублера может использоваться еще один тепловой насос или даже несколько, это называется каскадной установкой. В этом случае также возможна схема, при которой насосы работают раздельно на отопление и горячее водоснабжение.

Моновалентный режим больше подходит при стабильности температуры источников тепла (грунт, грунтовые воды, сбросы предприятий) и низкой температуре потребителей энергии (теплый пол, фанкойлы). Серьезный его недостаток – высокие капвложения в оборудование.

Если надо снизить срок окупаемости теплового насоса, лучше остановиться на бивалентном режиме. Такая схема позволяет уйти от нерациональных расходов на технику с избыточными характеристиками и одновременно избежать нехватки мощности в момент пиковых нагрузок.

Как устроен тепловой насос для отопления дома?

Установка представлена из трех составляющих:

1. Зонда, предназначенного для сбора тепла.
2. ТН и компрессора.
3. Камеры конденсатора с системой отопления.

Конденсатор или теплообменная камера состоит из труб и радиаторов.

Зонд — это проводник, по которому поступает тепло. Зонды в зависимости от принципа действия и способа укладки делятся на 3 вида:

• горизонтальные (размещают в земляных траншеях глубиной от 1,2 метра и более);
• вертикальные (помещают в скважины глубиной до 200 м);
• водные (размещают в водоеме ниже глубины промерзания).

Тепловой насос состоит из 6 компонентов.

Хладагент входит во внутреннее строение устройства. Компонент направлен для циркуляции по закрытому контуру. Кроме этого, установка имеет капилляр и компрессор. В насосе есть испаритель, который нагревает вещество за счёт холодной температуры. Конденсатор помогает сохранить тепло для дальнейшего использования. На ТН находится терморегулятор, который позволяет выставлять необходимую температуру.

Справка. В холодильнике составляющие ничем не отличаются от теплового насоса. Однако процесс направлен на охлаждение. При чрезмерном охлаждении система выводит ее к задней стенке устройства.

Отбор теплоты от горной породы

Скальная порода требует бурения скважины на достаточную глубину (100-200 метров) или нескольких таких скважин. В скважину опускается U-образный груз с двумя пластиковыми трубками, составляющими контур. Трубки заполняются антифризом. По экологическим соображениям это 30 % раствор этилового спирта. Скважина заполняется грунтовыми водами естественным путём, и вода проводит теплоту от камня к теплоносителю. При недостаточной длине скважины или попытке получить от грунта сверхрасчётную мощность, эта вода и даже антифриз могут замёрзнуть, что и ограничивает максимальную тепловую мощность таких систем. Именно температура возвращаемого антифриза и служит одним из показателей для схемы автоматики. Ориентировочно на 1 погонный метр скважины приходится 50-60 Вт тепловой мощности. Таким образом, для установки теплового насоса производительностью 10 кВт необходима скважина глубиной около 170 м. Нецелесообразно бурить глубже 200 метров, дешевле сделать несколько скважин меньшей глубины через 10- 0 метров друг от друга. Даже для сравнительно небольшого дома площадью в 110-120 м2 при небольшом энергопотреблении срок окупаемости 10-15 лет. Почти все имеющиеся на рынке установки работают и летом, при этом теплота (по сути солнечная энергия) отбирается из помещения и рассеивается в породе или грунтовых водах. В скандинавских странах со скальным грунтом гранит выполняет роль массивного радиатора, получающего теплоту летом (днём) и рассеивающего его обратно зимой (ночью). Также теплота постоянно приходит из недр Земли и от грунтовых вод.
